Intitulé	Description
Type de produit	Système de microphone sans fil
Fréquence de fonctionnement	UHF, 823-832 MHz
Portée	Jusqu'à 100 mètres en champ libre
Alimentation électrique	Adaptateur secteur ou piles AA
Dimensions approximatives	Récepteur : 210 x 44 x 150 mm
Poids	Récepteur : 1,2 kg, Émetteur : 200 g
Compatibilités	Compatible avec les microphones AKG et autres appareils audio professionnels
Type de batterie	Piles AA (non incluses)
Tension	3V pour les émetteurs
Puissance	10 mW (réglable)
Fonctions principales	Réglage automatique de la fréquence, affichage LED, entrée XLR et jack 6,35 mm
Entretien et nettoyage	Nettoyage régulier des connecteurs et de l'extérieur, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité des pièces de rechange via le service après-vente AKG
Sécurité	Utiliser dans des environnements secs, éviter les chocs et les températures extrêmes
Informations générales	Idéal pour les performances en direct, les présentations et les enregistrements audio

FOIRE AUX QUESTIONS - WMS 80 AKG

Comment connecter le récepteur AKG WMS 80 à mon système audio ?

Pour connecter le récepteur AKG WMS 80, utilisez un câble audio XLR ou un câble jack 6,35 mm. Branchez une extrémité dans la sortie audio du récepteur et l'autre dans votre système audio.

Que faire si le son est de mauvaise qualité ou s'il y a des interférences ?

Vérifiez la distance entre le récepteur et l'émetteur, ainsi que la présence d'obstacles. Assurez-vous également que le récepteur et l'émetteur sont réglés sur le même canal. Si le problème persiste, essayez de changer de canal.

Comment changer la pile de l'émetteur ?

Ouvrez le compartiment de la batterie de l'émetteur, retirez l'ancienne pile et remplacez-la par une nouvelle pile de type AA. Assurez-vous de respecter la polarité lors de l'insertion.

Mon émetteur ne s'allume pas, que faire ?

Vérifiez d'abord que la pile est correctement installée et suffisamment chargée. Si l'émetteur ne s'allume toujours pas, essayez une autre pile pour voir si le problème persiste.

Comment savoir si mes appareils sont correctement synchronisés ?

Vérifiez que les LED sur le récepteur et l'émetteur indiquent une connexion stable. La LED de l'émetteur doit être allumée et la LED de réception doit clignoter lorsque le signal est reçu.

Est-ce que je peux utiliser plusieurs systèmes AKG WMS 80 en même temps ?

Oui, vous pouvez utiliser plusieurs systèmes AKG WMS 80, mais assurez-vous que chaque système fonctionne sur un canal différent pour éviter les interférences.

Comment ajuster le niveau du volume sur le récepteur ?

Utilisez le bouton de volume situé sur le récepteur pour ajuster le niveau de sortie. Tournez dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

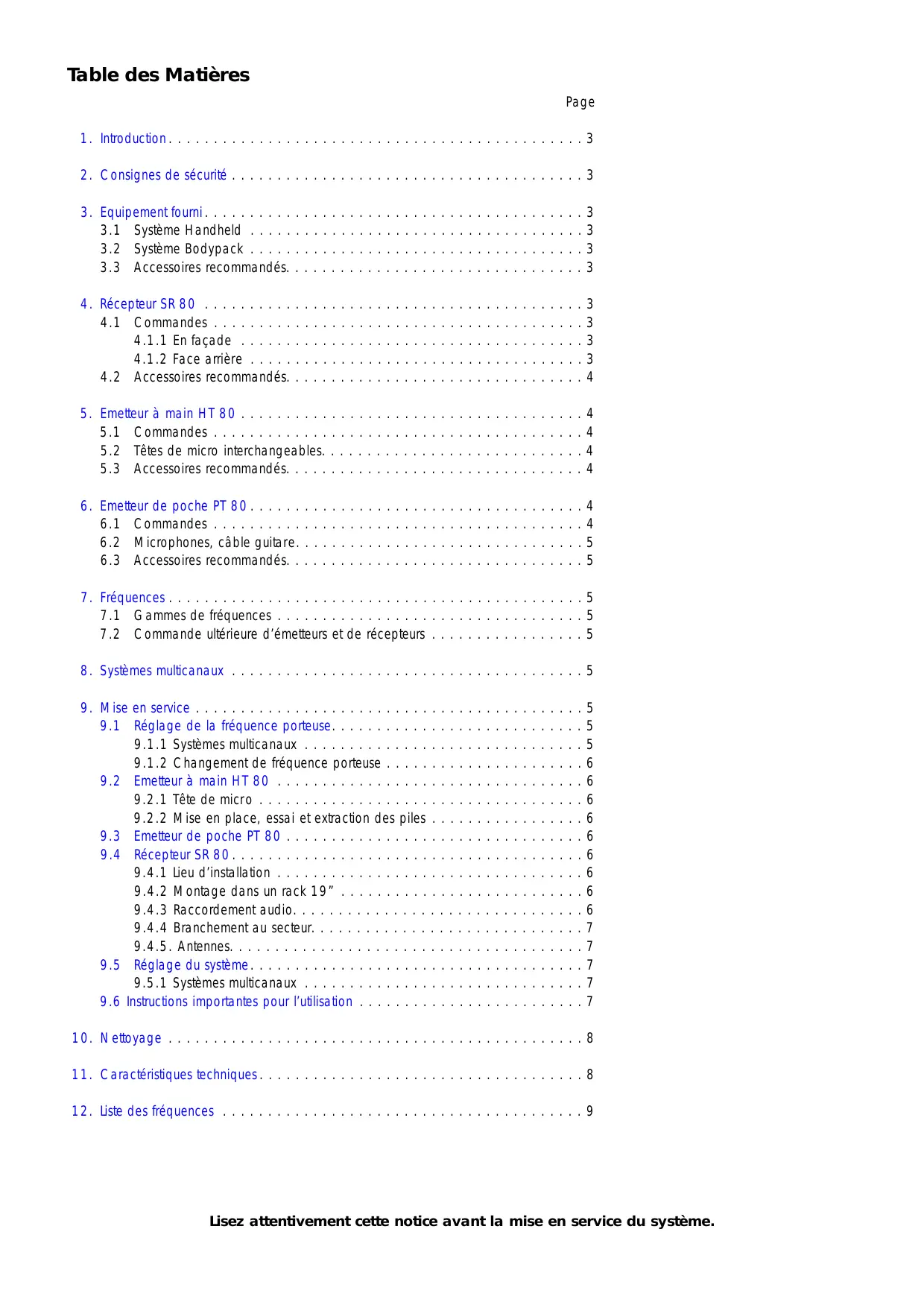

MODE D'EMPLOI WMS 80 AKG

1. Consignes de sécurité 3
2. Équipement fourni 3

3.1 Système Handheld 3 3.2 Système Bodypack 3 3.3 Accessoires recommandés. 3

1. Récepteur SR 80 3

4.1 Commandes 3 4.1.1 En façade 3 4.1.2 Face arrière 3 4.2 Accessoires recommandés. 4

1. Émetteur à main HT 80 4

5.1 Commandes 4 5.2 Têtes de micro interchangeables. 4 5.3 Accessoires recommandés. 4

1. Émetteur de poche PT 80 4

6.1 Commandes 4 6.2 Microphones, câble guitare 5 6.3 Accessoires recommandés. 5

1. Fréquences 5

7.1 Gammes de fréquences 5 7.2Commande ulterieure d'emeteurs et de recepteurs 5

1. Systèmes multicanaux 5
2. Mise en service 5

9.1 Réglement de la fréquence porteuse 5

9.1.1 Systèmes multicanaux 5 9.1.2 Changement de fréquence porteuse 6

9.2 Émetteur à main HT 80 6

9.2.1 Tête de micro 6 9.2.2 Mise en place, essai et extraction des piles 6

9.3 Émetteur de poche PT 80 6

9.4 Récepteur SR 80 6

9.4.1 Lieu d'installation 6 9.4.2 Montage dans un rack 19" 6 9.4.3 Raccordement audio 6 9.4.4 Branchement au secteur 7 9.4.5 Antennes 7

9.5 Réglement du système 7 9.5.1 Systèmes multicanaux 7 9.6 Instructions importantes pour l'utilisation 7

10. Nettoyage 8 11. Caractéristiques techniques 8 12. Liste des fréquences 9

1. Introduction

Nous vous félicitons d'avoir besoin du Système de microphone HF WMS 80 d'AKG. Nous espérons que vous aurez du plaisir à l'utiliser et vous souhaitons beaucoup de succès. Vous trouvez dans cette notice des conseils utiles que nous vous recommandons de suivre pour obtenir un résultat optimal.

2. Consignes de sécurité

2.1 Attention de ne pas renverser de liquide sur l'appareil et de ne rien faire tomber dans les ouvertures. 2.2 Ne placez jamais l'appareil à proximité d'une source de chaleur (radiateur, tuyaux de chauffage, amplificateurs, etc.) ni dans un endroit où il risque d'être exposé directement au soleil, à une atmosphère poussiéreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses. 2.3 Conformez-vous aux règlements en vigueur pour la mise au rebut des piles usées. Ne mettez jamais des piles au feu (risque d'explosion).

3. Équipement fourni

Le WMS 80 peut être fourni selon deux configurations:

1 Récepteur SR 80

1 bloc secteur pour 11,7 V, c. a. 1 kit de montage en rack 19" RMU 80 pour 2 récepteurs SR 80 1 plaque vierge BP 80 1 tournevis

1 Émetteur à main HT 80

2 piles de 1,5 V, dimension AA 1 adaptateur pour pied SA 43 1 anneau de protection réglable pour les commandes

1 Récepteur SR 80

1 bloc secteur pour 11,7 V, c. a. 1 kit de montage en rack 19'' RMU 80 pour 2 récepteurs SR 80 1 plaque vierge BP 80 1 tournevis

1 Émetteur de poche PT 80

1 clip de ceinture 2 piles de 1,5 V, dimension AA

Contrôlez si le carton contient bien tous les éléments enumerés ci-dessus. Si ce n'est pas le cas, veuillez contacter votre distributeur AKG.

3.3 Accessoires recommandés

Mallette en plastique CH 60/80 pour un système WMS 80 complet.

Jeu de codes couleurs : des anneaux (pour HT 80) et des plaquettes (pour SR 80 ou PT 80) de différentes couleurs permettent de repérer les différents canaux d'un système multicanal.

4. Récepteur SR 80

Le SR 80 est un récepteur stationnaire True Microcontrolled Diversity pour tous les émetteurs du système WMS 80. Il fonctionne sur une bande de 4 MHz au maximum dans une gamme de fréquences porteuses de 710 MHz à 861 MHz. Vous pouvez régler votre SR 80 sur une fréquence entre un maximum de 15 fréquences porteuses suivant les règlements de l'administration des postes de votre pays.

4.1.1 En façade

Les désignations des commandes sont recouvertes d'une feuille de protection pour les protéger des égratignures. Vous pouvez enlever cette feuille si vous le désirez.

1a POWER: Interrupteur de mise sous tension/hors tension 1b VOLUME: Le potentiomètre vous permet d'adapter le niveau de sortie du récepteur à la sensibilité d'entrée de votre table de mixage. 1c SQUELCH: Le silencieux (« squelch ») coupe le récepteur lorsque le signal d'entrée est trop faible, supprimant les bruits parasites ou le bruit propre du récepteur lorsque l'émetteur est hors service. Réglez la commande de SQUELCH sur minimum la première fois que vous mettez le récepteur sous tension (pour plus de détails, voir point 9). 1d CHANNEL: Ce sélecteur vous permet de choisir la fréquence de réception souhaitée et de commuter le récepteur sur les fréquences alternatives. 1e Antennes téléscopiques: En tant que récepteur Diversity, le SR 80 fonctionne avec deux antennes permettant de recevoir le signal de l'émetteur en deux points différents. L'électronique Diversity active toujours automatiquement l'antenne fournissant le meilleur signal. 1f MUTE: Cette LED s'allume lorsque le squelch est actif. Dans ce cas, la sortie audio est sur muet. La LED MUTE est sans rapport avec la position du commutateur MUTE sur l'émetteur! 1g RF LOW/OK: Ces LEDs indiquent l'intensité de champ du signal de l'émetteur sur l'antenne réceptrice. 1h AF/PEAK: Ces LEDs indiquent le niveau audio reçu. Le niveau est optimal lorsque la LED verte s'allume ou que la LED "PEAK" rouge lance une lueur.

Si aucune des LEDs n'est allumée, la sensibilité de l'émetteur est réglée sur un niveau trop bas. Si la LED "PEAK" reste allumée, il y a saturation.

1i LEDs Diversity A et B : Indiquent laquelle des deux antennes réceptrices est active. 1j Code couleurs : Si vous utilisez le récepteur sur un système multicanal, vous pouvez enlever la plaquette de plastique noire et la remplacer par une plaquette de couleur choisie dans le jeu d'anneaux et plaquettes optionnel. Ceci vous permet de repérer les canaux par des couleurs différentes.

4.1.2 Face arrière

1k Tableau des fréquences porteuses: Une étiquette collée au bas de la face arrière indique les fréquences porteuses à disposition. 11 Désignation de la gamme de fréquences: L'étiquette portant le tableau des fréquences donne également la désignation de la gamme de fréquences. 1m POWER: Prise d'alimentation pour le raccordement du bloc secteur fourni avec le système. 1n AUDIO OUT UNBALANCED: Sortie audio asymétrique sur la prise jack mono de 6,3 mm. Vous pouvez l'utiliser par exemple pour brancher un ampli pour guitare. 10 AUDIO OUT BALANCED: Sortie audio symétrique sur prise XLR tripolaire. Vous pouvez par exemple relier cette sortie à une entrée micro sur une table de mixage. 1p BALANCED LINE/MIC: Commute la sortie audio symétrique (BALANCED) entre niveau ligne et niveau micro. Vous pouvez donc brancher le SR 80 au besoin sur des entrées micro ou des entrées ligne. 1q Tournevis pour le réglage des commandes de SQUELCH et de VOLUME ainsi que du sélecteur CHANNEL.

5. Émetteur à main HT 80

L'émetteur à main HT 80 qui peut être combiné avec différentes têtes de micros (ne font pas partie des fournitures) offre la même qualité acoustique que les micros à fil correspondants. Les propriétés acoustiques des têtes de micro disponibles pour le HT 80 conviennent spécialement pour les applications vocales.

Le HT 80 fonctionne sur une bande de 4 MHz au maximum dans une gamme de fréquences porteuses de 710 MHz à 861 MHz. Vous pouvez régler votre SR 80 sur une fréquence entre un maximum de 15 fréquences porteuses suivant les règlements de l'Administration des postes de votre pays.

L'émetteur est pourvu d'une antenne dipôle intégrée dans le boîtier. Vous pouvez protéger les commandes d'une manipulation interposée, en bloc (2d) ou séparément, à l'aide de l'anneau (2j) réglable, fourni avec le système.

5.1 Commandes

2a PWR: Met l'émetteur à main sous tension ("l") ou hors tension ("O"). 2b LED de contrôle: Cette LED indique l'état des piles et sert de témoin de saturation pour l'entrée audio.

La LED est en veilleuse : la charge des piles est suffisante. La LED brille constamment d'une lumière vive : il reste 90 minutes d'autonomie. La LED brille d'une lumière vive : sursaturation de l'entrée audio. 2c MIC : Met le signal audio sur muet ("O") sans toutefois supprimer l'alimentation et la fréquence porteuse HF. Ceci permet de ne pas avoir de bruit lorsque le SQUELCH (1c) du récepteur est sur minimum. 2d Code couleurs : Si vous utilisez l'émetteur à main sur un système multicanal vous pouvez enlever l'anneau de plastique noir et le replacer par un anneau de couleur choisi dans le jeu d'anneaux et plaquettes optionnel. Ceci vous permet de repérer les canaux par des couleurs différentes. 2e GAIN : Ce potentiomètre vous permet d'adapter le niveau du micro à la partie audio de l'émetteur à main. 2f Compartiment des piles : Voir point 9, mise en service. 2g CHANNEL : Ce bouton permet de choisir la fréquence d'émission voulue et de commuter l'émetteur à main sur les fréquences alternatives correspondantes. N. B. : Mettez toujours l'émetteur à main hors tension avant d'agir sur le commutateur CHANNEL. 2h Tableau des fréquences porteuses : Une étiquette collée à l'intérieur du compartiment des piles indique les porteuses à disposition. 2i Désignation de la gamme de fréquences : L'étiquette portant le tableau des fréquences donne également la désignation de la gamme de fréquences. 2j Anneau de protection réglable : Permet de mettre les commandes à l'abri d'une manipulation intempestive.

5.2 Têtes de micro interchangeables (ne font pas partie des fournitures)

Les têtes de micro interchangeables (2k) D 880 WL1, D 3700 WL1, D 3800 WL1, C 5900 WL1 et C 535 WL1 ont toutes le même transducteur acoustique et donc les mêmes propriétés acoustiques et dynamiques que les microphones à fil correspondants.

L'immunité au Larsen, la compensation des bruits et vibrations ainsi que leur exécution particulièrement robuste et leur protection intégrée contre les pops et les bruits de souffle ne sont que quelques-uns des principaux avantages de ces micros. Pour plus de détails, veuillez consulter les brochures AKG correspondantes.

5.3 Accessoires recommandés

W 880: Bonnette antient en mousse pour D 880 WL1

W 3001: Bonnette antient en mousse pour D 3700 WL1, D 3800 WL1, C 5900 WL1

W 23: Bonnette antient en mousse pour C 535 WL1

Jeux de codes couleur

6. Émetteur de poche PT 80

L'émetteur de poche PT 80 peut être utilisé aussi bien avec des microphones dynamiques qu'avec des microphones électrostatiques fonctionnant sur une tension d'alimentation de 7 volts environ. Vous avez bien sûr aussi la possibilité de raccorder une guitare, une BASSE ou un clavier portatif.

Le PT 80 fonctionne sur une bande de 4 MHz au maximum dans une gamme de fréquences porteuses de 710 MHz à 861 MHz. Vous pouvez régler votre SR 80 sur une fréquence entre un maximum de 15 fréquences porteuses suivant les règlements de l'Administration des Postes de votre pays.

6.1 Commandes

3a POWER: Met l'émetteur de poche sous tension ("I") ou hors tension ("O"). 3b MIC: Met le signal audio sur muet ("O") sans toutefois supprimer l'alimentation et la fréquence porteuse HF. Ceci permet d'éliminer le bruit lorsque le SQUELCH (1c) du récepteur est sur minimum. 3c LED de contrôle: Cette LED indique l'état des piles et sert de témoin de saturation pour l'entrée audio.

La LED est en veilleuse : la charge des piles est suffisante. La LED brille constamment d'une lumière vive : il reste 90 minutes d'autonomie.

La LED brille d'une lumière vive: sursaturation de l'entrée audio.

3d Entrée audio: Prise tripolaire mini XLR avec contacts pour niveaux micro et ligne. Le brochage de la prise du micro ou du câble de guitare MKG/L (ne fait pas partie des fournitures) assure automatiquement le raccordement aux bornes voulues. 3e Code couleurs: Si vous utilisez le récepteur sur un système multicanal vous pouvez enlever la plaquette de plastique noire et la remplacer par une plaquette de couleur choisie dans le jeu d'anneaux et plaquettes de couleur optionnel. Ceci vous permet de repérer les canaux par des couleurs différentes. 3f CHANNEL: Ce bouton permet de choisir la fréquence porteuse voulue.

N. B.: Mettez toujours l'émetteur de poche hors tension avant d'agir sur le commutateur CHANNEL. 3g Clip de ceinture: Permet de fixer l'émetteur de poche à la ceinture. 3h Compartiment des piles: Voir chapitre 9, Mise en service. 3i Antenne: Antenne couplée, montée à demeure. 3j GAIN: Cette commande vous permet d'adapter la sensibilité de la partie audio au niveau du micro ou de l'instrument rac-cordé. 3k Tableau des fréquences porteuses: Une étiquette collée sur la face arrière de l'émetteur indique les porteuses à disposition.

31 Désignation de la gamme de fréquences : L'étiquette portant le tableau des fréquences donne également la désignation de la gamme de fréquences. 3m Protection des commandes : Permet de mettre les commandes POWER et MIC à l'abri d'une manipulation intempestive.

6.2 Microphones, câble guitare (ne font pas partie des fournitures)

Vous pouvez brancher sans problème les microphones AKG suivants sur l'entrée audio du PT 80:

C 417 L C 419 L C 420 L CK77L

Vous pouvez également brancher une guitare, une basse ou un clavier portatif à l'aide du câble guitare MKG/L d'AKG.

6.3 Accessoires recommandés

Pochette CB 60/80

Jeu de codes couleur

7. Fréquences

L'émetteur et le récepteur de votre WMS 80 peuvent être programmés pour un nombre maximum de 15 fréquences porteuses. Vous pouvez commuter d'une porteuse sur l'autre. Le tableau des fréquences porteuses (1k) collé sur le récepteur et (2h) l'émetteur à main ou (3k) l'émetteur de poche indique sur chaque gamme de fréquences est programmé votre WMS 80 et quelles porteuses sont disponibles.

7.1 Gammes de fréquences

Avant de mettre votre WMS 80 en service, vérifiez si l'émetteur et le récepteur sont bien programmés sur la même gamme de fréquences afin d’être sûr que les porteuses de l’émetteur correspondent bien avec celles du récepteur.

Les gammes de fréquences suivantes sont actuellement disponibles:

Désignation	Plage de fréquences en MHz	Pays
EU58	770,6 - 773,4	EU
EU59	777,6 - 780,4	EU
EU60	785,6 - 788,4	EU
JPA	802,5 - 805,5	EU, Japon
NZ1	812,2 - 815,0	EU, Nouvelle-Zélande
NZ2	833,2 - 835,0	EU, Nouvelle-Zélande
UK69A	854,9 - 857,625	EU, Grande Bretagne
UK69B	858,2 - 860,9	EU, Grande Bretagne
US54	710,2 - 713,0	USA
US55	719,0 - 721,8	USA
US58	734,4 - 737,2	USA
US59	742,8 - 745,6	USA

Vous trouverez dans la liste des fréquences au chapitre 12 les fréquences autorisées dans les différents pays ainsi que celles permettant un fonctionnement simultané sans intermodulation.

7.2 Commande ultérieure d'émetteurs et de récepteurs

Pour commander un émetteur ou un récepteur additionnels ou de remplacement fonctionnant sur la même gamme de fréquence que l'appareil d'origine, veuillez indiquer la désignation de la gamme de fréquences (1k/1l, 2i, 3k/3l) et le nombre de série de l'émetteur.

teur ou du récepteur d'origine. Ceci pour garantir que la gamme de fréquences porteuses du nouvel appareil concorde bien avec celle de l'ancien.

8. Systèmes multicanaux

En raison des différences existant entre les réglementations nationales, il se peut que seules quelques fréquences porteuses précises soient autorisées pour les systèmes à micros HF dans la région où vous pouvez utiliser cette WMS 80 (Voir liste des fréquences au chapitre 12).

Dans les tableaux des fréquences porteuses (1k, 2h, 3k) ainsi que sur la liste des fréquences (chapitre 12) à la page 44, les fréquences de base que vous pouvez utiliser simultanément et sans risque d'intermodulation sont marquées d'un astérisque (*)

Si vous avez des questions sur les fréquences autorisées dans la région où vous intervenez, veuillez vous adresser à votre distributeur, à l'autorité compétente, au représentant général d'AKG ou à la centrale AKG à Vienne.

Vous pourrez également trouver sur notre site Internet www.akg-acoustics.com un programme gratuit de gestion de fréquences pour les systèmes de microphones sans fil d'AKG.

9. Mise en service

Réglez toujours l'émetteur et le récepteur sur la même fréquence porteuse avant de brancher le récepteur sur le secteur et de placer les piles dans l'émetteur. Le tableau des fréquences porteuses sur l'émetteur (2h, 3k) et le récepteur (1k) ainsi que la liste des fréquences (chapitre 12) à la page 44 indiquent les numéros de canaux et les fréquences porteuses correspondantes.

9.1 Réglage de la fréquence porteuse

1. Émetteur à main: Dévissez le capuchon du compartiment des piles et l'anneau de code couleur (2d/2j) en tournant dans le sens inverse de la montre.

Émetteur de poche: Ouvrez le compartiment des piles (3h).

Vous avez toujours accès à tous les éléments de commande.

1. À l'aide du tournevis (1q), réglez le sélecteur de canal CHANNEL (2g) de l'émetteur à main ou (3f) de l'émetteur de poche sur le canal désiré.
2. Réglez le bouton CHANNEL (1d) du récepteur sur le même canal que l'émetteur.

9.1.1 Systèmes multicanaux

1. Veillez à ce que chaque canal émetteur (émetteur + récepteur) soit bien réglé sur une fréquence porteuse différente.
2. Réglez l'émetteur et le récepteur sur une des fréquences marquées d'un * dans les tableaux des fréquences porteuses (1k, 2h, 3k).

Remarque: Si la réception sur une fréquence porteuse déterminée est perturbée, descendez ou montez d'une position la porteuse de tous les canaux sur une même gamme de fréquences, sur l'émetteur et le récepteur respectifs, à l'aide du bouton CHANNEL (1d, 2g, 3f).

Ceci est nécessaire pour garantir un espacement des fréquences suffisant pour assurer un fonctionnement multicanal sans perturbations.

N.B. : N'utilisez jamais plus d'un canal émetteur à la fois au même endroit et sur la même fréquence porteuse. Pour des raisons physiques, ceci provoquerait des parasites génants.

9.1.2 Changement de fréquence porteuse

Mettez toujours l'émetteur hors tension avant de changer de fréquence. Ceci parce que le changement de fréquence n'intervient effectivement qu'après remise de l'émetteur sous tension.

9.2.1 Tête de micro

Vissez la tête de micro sur l'émetteur à main en tournant dans le sens de la montre avant de mettre l'émetteur en service. Les liaisons électriques s'établissent alors automatiquement.

9.2.2 Mise en place, essai et extraction des piles

1. Assurez-vous que l'extrémité du ruban fixé à l'intérieur du compartiment des piles (2f) dépasse du compartiment (2f). (Il sert à extraire les piles.)
2. Introduisez les piles (fournies avec le WMS 80) dans le compartiment (2f) en passant l'extrémité supérieure de la pile représentée latéralement sous la bride de maintien, et poussez la pile en appuyant bien contre le fond du compartiment. Attention de ne pas intervertir les pôles! Si les piles ne sont pas mises correctement, l'émetteur ne sera pas alimenté.

N. B.: N'essayez pas de partager les piles droites. Vous risqueriez de briser la bride et les piles ne seraient plus dans le compartiment.

1. Mettez l'émetteur sous tension en poussant l'interrupteur PWR (2a) sur "ON".

Le voyant LED (2b) lance un éclair puis se met en veille lorsque les piles sont en bon état. Lorsque le voyant LED (2b) se met à briller d'une lumière vive, il reste encore environ 90 minutes d'autonomie. Remplacez alors les piles dès que possible par des piles fraîches. Si le voyant LED (2b) n'est pas allumé, les piles sont épuisées. Mettez des piles neuves.

1. Vissez l'anneau de protection réglable (2j) fourni avec le système et le capuchon du compartiment des piles dans le sens des aiguilles d'une montre. Vous pouvez tourner l'anneau (2j) de manière à ce que la commande voulue soit accessible tandis que les autres sont cachées et donc protégées d'une manoeuvre intempestive (fig. B - E).

N. B. : Sur les systèmes multicanaux, vous pouvez choisir dans le jeu de codes couleur optionnel un anneau de couleur différente pour le répérage de chaque canal. Tous ces anneaux sont à position réglable. N. B. : Si vous voulez protégerez toutes les commandes, commencez par procéder aux réglages (point 9.5) et remontez l'anneau de code couleur (2d). 5. Pour sortir les piles : Tirez sur le ruban jusqu'à ce que les piles se désenclenchent du compartiment (2f) et sortez-les.

9.3 Émetteur de poche PT 80

1. Placez les piles fournies avec le système dans le compartiment des piles (3h) en veillant à ne pas inverser les pôles. Si les piles ne sont pas mises correctement, l'émetteur ne sera pas alimenté.
2. Fermez le couvercle. Une ouverture dans le couvercle permet d'avoir accès au potentielomètre à fente pour tournevis GAIN (3j).
3. Raccordez votre micro - ou votre instrument via le câble guitare MKG/L - sur la prise d'entrée audio (3d).
4. Dégagez les commandes en faisant pivoter la plaquette de protection des commandes (3m) dans le sens des aiguilles de la montre.
5. Mettez l'émetteur sous tension en réglant l'interrupteur POWER (3a) sur "I". Le voyant LED (3c) lance un éclair puis se met en veille lorsque les piles sont en bon état. Lorsque le voyant LED (3c) commence à briller d'une lumière vive constante, il reste encore environ 90 minutes d'autonomie. Remplacez alors les piles dès que possible par des piles fraîches. Si le
6. Vous pouvez porter l'émetteur dans la poche de votre chemise ou de votre veste, l'accrocher à la ceinture à l'aide du clip (3g) ou le fixer directement sur le corps à l'aide d'un leucoplaste.

Remarque importante: Veillez à ce que l'antenne (3i) pende librement et qu'aucune partie du corps ne fasse écran.

N. B.: Pour le répérage d'un canal sur les systèmes multicanaux, vous pouvez remplacer la plaquette de couleur (3e) par une plaquette de couleur différente décision dans le jeu de codes couleur optionnel.

9.4.1 Lieu d'installation

Les réflexions du signal de l'émetteur sur les surfaces métalliques, les murs, le plafond, etc., de même que l'écran du corps humain risquent d'affaiblir voire supprimer le signal direct de l'émetteur. Veillez donc aux points suivants:

1. Placez toujours le récepteur à proximité du lieu d'action (scène) en respectant une distance minimum de 5 m entre émetteur et récepteur.
2. Le contact visuel entre les points d'installation de l'émetteur et du récepteur est une condition indispensable pour avoir une réception optimale.
3. Ne placez jamais le récepteur à moins de 1,5 m des objets métalliques volumineux, fils métalliques (et en particulier treillis métalliques), plaques métalliques, parois, décors, plafonds, etc.
4. Ne placez jamais le récepteur dans une niche murale.
5. Ne placez jamais le récepteur à moins de 1,5 m des appareils émettant un rayonnement HF tels que racks d'éclairage, tubes fluorescents, appareils à effets numériques ou PC.

Vous pouvez soit simplement poser le récepteur, soit le monter dans un rack 19" à l'aide du kit de montage RMU 80 fourni.

9.4.2 Montage dans un rack 19

1. Faites glisser d'un côté une cornière de montage et de l'autre la plaque vierge BP 80, par l'arrière, sur les coulisses de fixation du récepteur.
2. Si vous pouvez monter deux récepteurs dans un rack, glissez la plaque vierge à la place de l'élément intermédiaire, en l'introduisant par l'arrière, sur les coulisses de fixation du récepteur, le panneau-cache tourné vers la façade du récepteur.

Glissez l'élément intermédiaire de la même façon sur les coulisses de fixation du second récepteur et fixez la seconde cornière de montage sur le récepteur.

1. Fixez les cornières sur le rack à l'aide des vis de montage fournies. Pour avoir une réception aussi bonne que possible, montez le (les) récepteur(s) dans la baie supérieure du rack.

9.4.3 Raccordement audio

Raccordez la sortie audio (AUDIO OUT) à l'entrée voulue:

• Prise BALANCED (1o) - câble à connecteur XLR - entrée micro : bouton BALANCED LINE/MIC (1p) sur MIC.
• Prise BALANCED (1o) - câble à connecteur XLR - entrée ligne: bouton BALANCED LINE/MIC (1p) sur LINE.
• Prise UNBALANCED (1n) - câble à jack - entrée micro ou ligne asymétrique sur prise jack. (La position du bouton BALANCED LINE/MIC (1p) est sans importance).

N.B. : N'utilise jamais les deux prises AUDIO OUT simultanément sous peine de réduction du niveau et d'augmentation du bruit.

9.4.4 Branchement au secteur

1. Dégagez les deux antennes (1e) et tirez-les à fond pour avoir la meilleure réception possible.
2. Réglez le SQUELCH (1c) sur MINIMUM.
3. Vérifiez si la tension indiquée sur le bloc secteur fourni est bien la même que la tension secteur du lieu d'utilisation. Le branchement du bloc d'alimentation sur un secteur ayant une tension différente peut entraîner des dégâts irréparables sur l'appareil.
4. Branchez le câble d'alimentation du bloc secteur fourni sur la prise POWER (1m) du récepteur.
5. Formez une boucle avec le câble d'alimentation, introduisez cette boucle dans l'ouverture se trouvant au-dessous du support de tournevis et passez-la sur le crochet de retenue se trouvant au-dessus de la prise POWER (1m).
6. Branchez le câble secteur du bloc d'alimentation fourni sur une prise secteur.
7. Mettez le récepteur sous tension à l’aide de l’interrupteur POWER (1a). N. B. : Pour le répérage d’un canal sur les systèmes multicanaux, vous pouvez remplacer la plaquette de couleur (1j) par une plaquette de couleur différente.cision dans le jeu de codes couleur optionnel.

9.4.5. Antennes

Pour obtenir une réception optimale, assurez-vous que les antennes télescopiques (1e) sont déployées comme indiqué sur le tableau 1, page 39 pour la gamme de fréquences concernée.

9.5 Réglage du système

1. Émetteur à main: Ajustez le réglage de GAIN (2e) à l'aide du tournevis (1q) fourni pour que la LED AF (1h) verte du récepteur s'allume et que la LED témoin (2b) de l'émetteur à main et la LED PEAK (1h) du récepteur ne lancent de lueurs que pour les passages les plus forts. Émetteur de poche: Ajustez le réglage de GAIN (3j) à l'aide du tournevis (1q) fourni pour que la LED AF (1h) verte du récepteur s'allume et que la LED témoin (3c) de l'émetteur de poche et la LED PEAK (1h) du récepteur ne lancent de lueurs que pour les passages les plus forts.
2. Si la LED PEAK (1h) rouge du récepteur et/ou la LED témoin (3c) de l'émetteur s'allument souvent, il y a saturation de l'émetteur. Tournez la commande de réglage GAIN (2e) ou (3j) de l'émetteur dans le sens inverse des aiguilles de la montre jusqu'à ce que les LEDs ne lancent pas de lueurs en permanence.
3. Ajustez le niveau de sortie du récepteur à l'aide du bouton de réglage de VOLUME (1b) pour obtenir un niveau optimal sur l'appareil raccordé (p. ex. entrée de table de mixage). Consultez à ce sujet la notice de l'appareil en question.
4. Parcourez la zone dans laquelle vous utiliserez l'émetteur pour couvrir les points où l'intensité de champ est insuffisante pour une bonne réception (décrochages).

Evitezlesdecrochagesenplaçantlerécepteurà

un autre endroit. Si ceci ne donne pas de résultats, évitez ces points critiques. 5. Si vous avez des parasites, tournez lentement le bouton SQUELCH (1c) du récepteur dans le sens des aiguilles de la montre jusqu'à ce que les bruits deviennent inaudibles. Lorsque la sortie audio du récepteur a été mise sur muet à l'aide du squelch, la LED MUTE (1f) s'allume. N. B.: Ne reglez jamais le niveau du squelch plus haut que nécessaire. Plus le niveau du squelch est élevé, plus la sensibilité du récepteur est faible et plus la portée entre émetteur et récepteur est réduite. 6. Contrôlez l'intensité de champ du signal de réception. Lorsque le témoin RF (1g) indique LOW, modifiez la position du récepteur et/ou de l'émetteur pour rétablir une intensité de champ optimale. 7. Lorsque la LED MUTE (1f) est allumée sur le récepteur, le squelch est actif. Mettez l'émetteur sous tension, rapprochez-vous du récepteur ou tournez le bouton SQUELCH (1c) dans le sens des aiguilles de la montre jusqu'à ce que la LED MMUTE (1f) s'éteigne.

9.5.1 Systèmes multicanaux

Si la réception sur une des fréquences porteuses est perturbée, descendez ou montez d'une position la porteuse de tous les canaux sur une même gamme de fréquence, sur l'émetteur et le récepteur respectifs, à l'aide du bouton CHANNEL (1d, 2g, 3f).

Ceci est indispensable pour garantir l'écart de fréquence nécessaire pour un bon fonctionnement multicanal.

N. B. : Mettez toujours l'émetteur hors tension avant de changer de fréquence. Ceci parce que le changement de fréquence n'intervient effectivement qu'après remise de l'émetteur sous tension.

9.6 Instructions importantes pour l'utilisation

Le comportement de propagation du rayonnement à haute fréquence est soumis à des lois physiques bien précises dont vous devez tenir compte si vous voulez que votre système de microphone sans fil fonctionne correctement. Les instructions ci-dessous vous permettront d'éviter les perturbations tels que bruissement soudain, effet de mise en phase (sifflement, bourdonnement), décrochage ou craquements :

1. Lorsque vous utilisez des installations multicanaux, laissez tous les émetteurs sous tension. Mettez-les hors service uniquement à l'aide de l'interrupteur MUTE.
2. Respectez une distance minimum de 5 m entre émetteur et récepteur.
3. La distance entre émetteur et récepteur ne doit jamais être supérieure à 50 m.
4. Veillez à avoir toujours un contact visuel entre émetteur et récepteur.
5. Respectez une distance minimum de 1 m entre deux émetteurs. Si ce n'est pas possible (p. ex. pour un "duo d'amour") cherchez avant la représentation quelles fréquences peuvent être le plus avantageusement utilisées.
6. Veillez à ce que l'antenne de l'émetteur de poche pend toutes les jours librement et ne soit pas en contact avec la peau. Le corps humain amortit le signal de l'émetteur.
7. Ne placez jamais le récepteur dans une niche, ni à proximité de plaques métalliques ou de fils métalliques. Les treillis métalliques sont particulièrement critiques.
8. N'orientez pas les antennes parallèlement aux surfaces métalliques.
9. Evitez les racks d'éclairage et les tubes fluorescents. Les modulateurs d'éclairage et les électrodes d'amorçage émettent un rayonnement HF.
10. Evitez les appareils à effets numériques et les PC. Ils émettent également un rayonnement HF.

10. Nettoyage

Nettoyez les surfaces de l'émetteur et du récepteur avec un chiffon douple humecté d'alcool à brûler ou d'alcool.

11. Caractéristiques techniques

	HT 80	PT 80	SR 80
Fréquence porteuse	710,2 - 860,9 MHz
Modulation	FM
Bande passante audio	50 - 20.000 Hz
Stabilité en fréquence (-10°C à +50°C)	±10 ppm
Excursion nominale	30 kHz (US1a, US1b: 7,5 kHz)
Facteur de distorsion pour 1 kHz	<0,5%		<0,4%
Compandeur	oui
Rapport signal/bruit	typ. 50 dB(A)		>100 dB(A)
Liminateur	oui
Puisance sortie HF	10 mW
Consommation	typ. 130 mA	145 mA
Alimentation	2 piles de 1,5 V type AA		120/230 V c.a., 50/60 Hz
Autonomie	>8 h	>8 h
Sensibilité d'entrée			typ. -95 dBm
Niveau d'entrée audio pour excursion nominale	350 mV/1 kHz	1400 mV/1 kHz
Impédance d'entrée	220 k
Alimentation capsule micro		6 V/6,8 k sur la broche 3
Seuil d'intervention du squelch			-95 à -80 dBm
Sortie audio			XLR sym.: commutable entre niveau micro et ligne; typ. 30 dB XLR asym.: 6 dBm jack 6,3-mm asym.: 0 dBm
Dimensions (l. x prof. x h.)	240 x ø36 mm	92 x 65 x 20 mm	210 x 170 x 42 mm
Poids net	245 g	76 g	470 g

Ce produit est conforme aux normes ETS 300.422, ETS 300.445 et FCC Part 74, Part 15 (récepteur) et Part 90 (traveler).

1. Liste des fréquences - Lista delle frequenze - Lista de Frequências - Lista de frequências

Set: JPA (Japan Spot)		Set: UK69A (UKSpot)		Set: UK69B (UKSpot)
CHANNEL	FREQ.	CHANNEL	FREQ.	CHANNEL	FREQ.
0	OFF	0	OFF	0	OFF
1	802.500MHz*	1	854.900MHz*	1	858.200MHz*
2	803.000MHz*	2	855.275MHz*	2	860.400MHz*
3	804.000MHz	3	856.175MHz*	3	860.900MHz*
4	804.875MHz*	4	857.625MHz*	4	860.900MHz
5	805.500MHz*	5	857.625MHz	5	860.900MHz
6	805.500MHz	6	857.625MHz	6	860.900MHz
7	805.500MHz	7	857.625MHz	7	860.900MHz
8	805.500MHz	8	857.625MHz	8	860.900MHz
9	805.500MHz	9	857.625MHz	9	860.900MHz
A	805.500MHz	A	857.625MHz	A	860.900MHz
B	805.500MHz	B	857.625MHz	B	860.900MHz
C	805.500MHz	C	857.625MHz	C	860.900MHz
D	805.500MHz	D	857.625MHz	D	860.900MHz
E	805.500MHz	E	857.625MHz	E	860.900MHz
F	805.500MHz	F	857.625MHz	F	860.900MHz

Set: US54		Set: US55		Set: US58
CHANNEL	FREQ.	CHANNEL	FREQ.	CHANNEL	FREQ.
0	OFF	0	OFF	0	OFF
1	710.200MHz	1	719.000MHz	1	734.400MHz
2	710.400MHz*	2	719.200MHz	2	734.600MHz*
3	710.600MHz	3	719.400MHz	3	734.800MHz
4	710.800MHz	4	719.600MHz	4	735.000MHz
5	711.000MHz*	5	719.800MHz*	5	735.200MHz
6	711.200MHz	6	720.000MHz	6	735.400MHz
7	711.400MHz	7	720.200MHz	7	735.600MHz
8	711.600MHz	8	720.400MHz	8	735.800MHz
9	711.800MHz*	9	720.600MHz*	9	736.000MHz*
A	712.000MHz	A	720.800MHz	A	736.200MHz
B	712.200MHz	B	721.000MHz	B	736.400MHz
C	712.400MHz	C	721.200MHz	C	736.600MHz
D	712.600MHz	D	721.400MHz	D	736.800MHz
E	712.800MHz*	E	721.600MHz*	E	737.000MHz*
F	713.000MHz	F	721.800MHz	F	737.200MHz

Set: US59		Set: EU58		Set: EU59
CHANNEL	FREQ.	CHANNEL	FREQ.	CHANNEL	FREQ.
0	OFF	0	OFF	0	OFF
1	742.800MHz	1	770.600MHz	1	777.600MHz
2	743.000MHz*	2	770.800MHz*	2	777.800MHz*
3	743.200MHz	3	771.000MHz	3	778.000MHz
4	743.400MHz	4	771.200MHz	4	778.200MHz
5	743.600MHz*	5	771.400MHz*	5	778.400MHz*
6	743.800MHz	6	771.600MHz	6	778.600MHz
7	744.000MHz	7	771.800MHz	7	778.800MHz
8	744.200MHz	8	772.000MHz	8	779.000MHz
9	744.400MHz*	9	772.200MHz*	9	779.200MHz*
A	744.600MHz	A	772.400MHz	A	779.400MHz
B	744.800MHz	B	772.600MHz	B	779.600MHz
C	745.000MHz	C	772.800MHz	C	779.800MHz
D	745.200MHz	D	773.000MHz	D	780.000MHz
E	745.400MHz*	E	773.200MHz*	E	780.200MHz*
F	745.600MHz	F	773.400MHz	F	780.400MHz
Set: EU60		Set: NZ1		Set: NZ2
CHANNEL	FREQ.	CHANNEL	FREQ.	CHANNEL	FREQ.
0	OFF	0	OFF	0	OFF
1	785.600MHz	1	812.200MHz	1	833.200MHz
2	785.800MHz*	2	812.400MHz*	2	833.400MHz*
3	786.000MHz	3	812.600MHz	3	833.600MHz
4	786.200MHz	4	812.800MHz	4	833.800MHz
5	786.400MHz*	5	813.000MHz*	5	834.000MHz*
6	786.600MHz	6	813.200MHz	6	834.200MHz
7	786.800MHz	7	813.400MHz	7	834.400MHz
8	787.000MHz	8	813.600MHz	8	834.600MHz
9	787.200MHz*	9	813.800MHz*	9	834.800MHz*
A	787.400MHz	A	814.000MHz	A	835.000MHz
B	787.600MHz	B	814.200MHz	B	835.200MHz
C	787.800MHz	C	814.400MHz	C	835.400MHz
D	788.000MHz	D	814.600MHz	D	835.600MHz
E	788.200MHz*	E	814.800MHz*	E	835.800MHz*
F	788.400MHz	F	815.000MHz	F	836.000MHz
