MODE D'EMPLOI DMM 4 2 2 AKG

Veuillez lire cette notice avant d'utiliser le système!

MODO DE EMPLEO. 74

1 Sécurité et environnement. 52

Sécurité 52

Environnement 52

2 Description 53

Introduction. 53

Contenu de la livraison 53

Accessoires optionnels 53

Description rapide 53

Face avant 54

Entrées MIC/LINE 54

Entrées AUX. 54

Mode de fonctionnement 54

Sortie 54

Face arrière 55

Canaux d'entrée 55

Canaux AUX. 55

Sortie enregistrement 55

Canal de sortie 56

Connexion pour commande externe 56

Connecteurs d'expansion 57

Commutateur Ground Lift. 58

Commutateur réseau 58

Fonctions de mixage automatiques 58

3 Montage et raccordement. 59

Montage du rack 59

Mise en cascade 59

Raccordement de microphones et d'appareils supplémentaires 59

Branchement d'éléments de commande externes 60

Connexion réseau 60

4 Utilisation 61

Concept d'utilisation 61

Configurer le DMM 4/2/2. 61

Utilisation du DMM 4/2/2. 62

Fonctions DSP. 63

LEVEL 63

TREBLE. 64

BASS 65

LOW CUT 66

LIMITER 67

AUTOMIXING 68

DUCKING 68

NOM-ATT. 69

LAST MIC ON 69

LOCKED 70

5 Nettoyage 71

6 Caractéristiques techniques 72

Généralités 72

Bloc d'alimentation 72

Entrées 72

Sorties 72

7 Élimination des erreurs 73

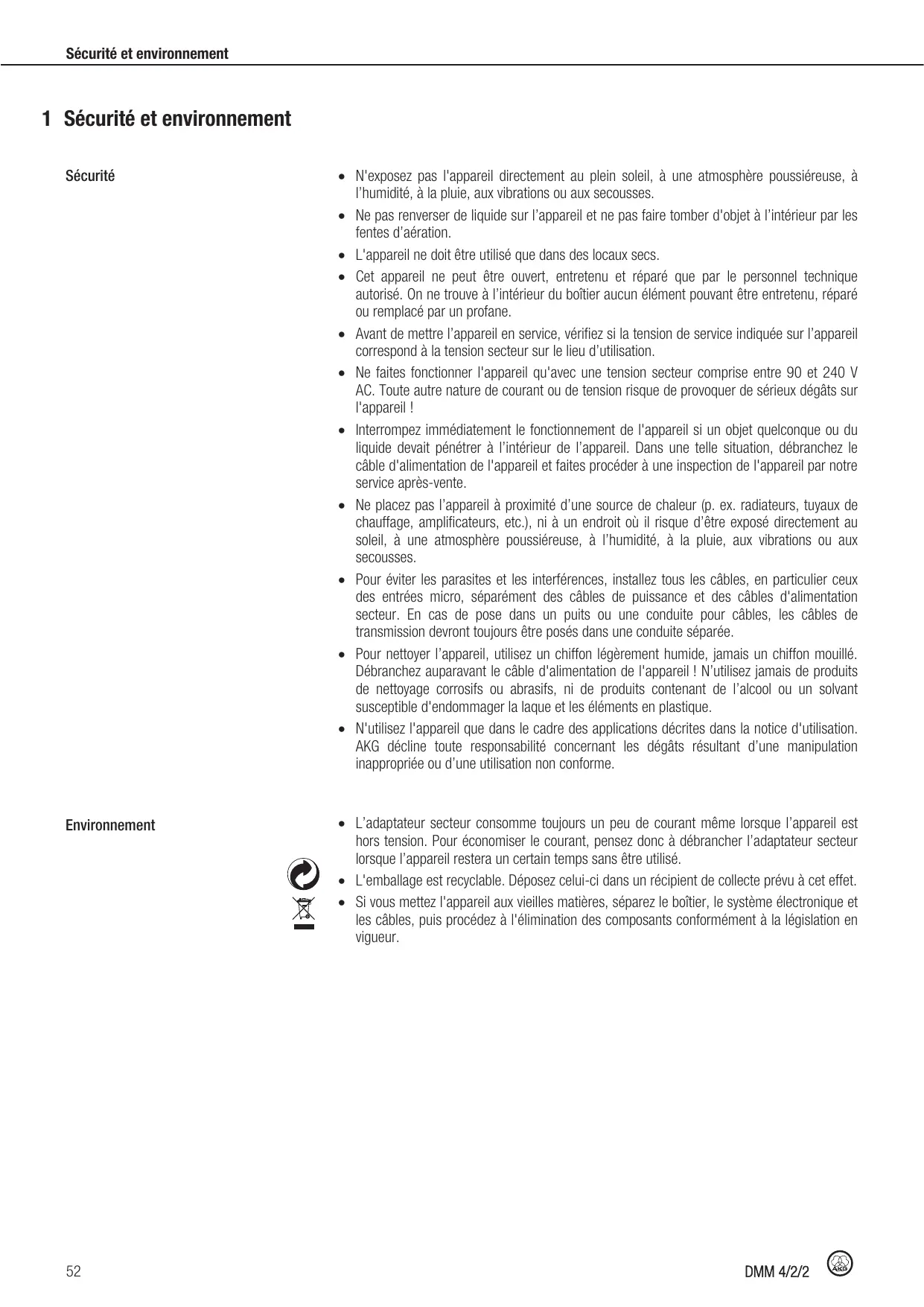

Sécurité

• N'exposez pas l'appareil directement au plein soleil, à une atmosphère poussiéreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
• Ne pas renverser de liquide sur l'appareil et ne pas faire tomber d'objet à l'intérieur par les fentes d'aération.
• L'appareil ne doit être utilisé que dans des locaux secs.
• Cet appareil ne peut être ouvert, entretenu et réparé que par le personnel technique autorisé. On ne trouve à l'intérieur du boîtier aucun élément pouvant être entretenu, réparé ou remplacé par un profane.
• Avant de mettre l'appareil en service, vérifiez si la tension de service indiquée sur l'appareil correspond à la tension secteur sur le lieu d'utilisation.
• Ne faites fonctionner l'appareil qu'avec une tension secteur comprise entre 90 et 240 V AC. Toute autre nature de courant ou de tension risque de provoquer de sérieux dégâts sur l'appareil !
• Interrompez immédiatement le fonctionnement de l'appareil si un objet quelconque ou du liquide avait pénétré à l'intérieur de l'appareil. Dans une telle situation, débranchez le câble d'alimentation de l'appareil et faites procéder à une inspection de l'appareil par notre service après-vente.
• Ne placez pas l'appareil à proximité d'une source de chaleur (p. ex. radiateurs, tuyaux de chauffage, amplificateurs, etc.), ni à un endroit où il risque d'être exposé directement au soleil, à une atmosphère poussièreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
• Pour éviter les parasites et les interférences, installez tous les câbles, en particulier ceux des entrées micro, séparation des câbles de puissance et des câbles d'alimentation secteur. En cas de pose dans un puits ou une conduite pour câbles, les câbles de transmission devront toujours être posés dans une conduite séparée.
• Pour nettoyer l'appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé. Débranchez avant le cable d'alimentation de l'appareil! N'utilisez jamais de produits de nettoyage corrosifs ou abrasifs, ni de produits contenant de l'alcool ou un solvant susceptible d'endommager la laque et les éléments en plastique.
• N'utilisez l'appareil que dans le cadre des applications décrites dans la notice d'utilisation. AKG décline toute responsabilité concernant les dégâts résultant d'une manipulation inappropriée ou d'une utilisation non conforme.

Environnement

• L'adaptateur secteur consomme toujours un peu de courant même lorsque l'appareil est hors tension. Pour économiser le courant, pensez donc à débrancher l'adaptateur secteur lorsque l'appareil restera un certain temps sans être utilisé.
• L'emballage est recyclable. Déposez celui-ci dans un réseau de collecte prévu à cet effet.
• Si vous mettez l'appareil aux vieilles matières, séparez le boîtier, le système électronique et les câbles, puis procédez à l'élimination des composants conformément à la législation en vigueur.

2 Description

Nous vous remercions d'avoir choisi un produit d'AKG et vous invitons à lire attentivement le présent mode d'emploi avant de mettre notre micro en service. Conservez soigneusement le mode d'emploi pour l'avoir toujours sous la main lorsque vous avez besoin de le consulter. Nous vous souhaitons beaucoup de succès.

Contenu de la livraison

Contrôlez si l'emballage contient bien toutes les pièces. Si l'un des composants avait manqué, veuillez prendre contact avec votre revendeur AKG.

1xDMM4/2/2 - 4 x Vis pour le montage du rack - 4 x Rondelles en plastique - 1 x Bloc d'alimentation - 1 x Guide de démarrage rapide

Accessoires optionnels

Vous trouvez la liste des accessoires optionnels dans le catalogue/dépliant AKG actuel ou sur www.akg.com. Notre fournisseur se tient à votre disposition pour vous conseiller.

Description rapide

Le DMM 4/2/2 est un mixer automatique de microphones de 19". Le traitement interne du signal est numérique et mono. Les entrées et les sorties sont analogiques.

L'appareil dispose de quatre entrées symétriques pouvant être configurées en entrée microphone ou en entrée ligne (p. ex. récepteur de microphone sans fil). Celles-ci sont monoélectriques. Il existe par ailleurs deux entrées AUX asymétriques.

Côté sorties, l'appareil possède une sortie maître (Master Output) et une double sortie enregistrement mono, asymétrique.

Les entrées et les sorties sont commandées sur la façade de l'appareil à l'aide des boutons rotatifs et des anneaux de progression LED. L'appareil dispose d'un bloc d'alimentation à longue portée et il est relié au réseau à l'aide du câble d'alimentation joint.

Au-delà de nombreuses fonctions pour le traitement du signal, le DMM 4/2/2 possède également des fonctions de mixage automatiques innovantes. Ces fonctions de mixage peuvent être configurées par (une) télécommande.

Si les quatre entrées symétriques s'avèrent insuffisantes pour votre application, il est possible de mettre en cascade jusqu'à cinq DMM 4/2/2.

Face avant

La face avant comporte au total huit boutons rotatifs.

Figure 1 : Face avant du DMM 4/2/2

1 à 4 : Entrées microphone ou Line

5, 6: Entrées AUX

7: Mode de fonctionnement

8: Sortie

Les boutons rotatifs permettent d'intervenir sur les paramètres de la fonction audio sélectionnée.

Chaque canal d'entrée dispose d'une LED verte « ON » et d'une LED rouge « PEAK ». La LED « ON » est allumée lorsque le canal d'entrée est activé. Si la fonction Automix (voir "Fonctions de mixage automatiques" Page 58) est désactivée, la LED « ON » reste allumée en permanence. La LED « PEAK » est allumée lorsque le signal sur un canal d'entrée s'approche de la limite de surcharge maximale. Dans ce cas, baisser le niveau ou modifier la sensibilité d'entrée.

REMARQUE

La sensibilité d'entrée est régée sur l'appareil branché, à l'aide des commutateurs DIP (voir "Canaux d'entrée" page 55), sur la face arrière.

REMARQUE

Fonction MUTE :

Une brève pression sur un bouton rotatif entraîne la désactivation du canal correspondant. La fonction MUTE est indiquée par un clignotement uniforme des anneaux de LED. Pour annuler la fonction MUTE, effectuer une brève pression sur le bouton rotatif.

Fonction VU :

Le bouton rotatif « SYSTEM CONTROL » permet d'indiquer les niveaux audio actuels des entrées et des sorties, voir Utilisation du DMM 4/2/2 (Page 62).

Entrées mic/line

Le DMM 4/2/2 dispose de quatre canaux d'entrée symétriques pour la connexion de microphones dynamiques à faible impédance ou de microphones électrostatiques et autres sources de signaux, p. ex. récepteur pour microphone sans fil. À chaque canal d'entrée correspond un bouton rotatif. Ceux-ci sont identifiés par « IN 1 - MIC/LINE » jusqu'à « IN 4 - MIC/LINE »

Entrées aux

Le DMM 4/2/2 dispose de deux entrées AUX pour la connexion de lecteurs audio, p. ex. lecteur CD. À chaque canal d'entrée correspond un bouton rotatif. Ceux-ci sont identifiés par « IN 5 - AUX » et « IN 6 - AUX ».

Mode de fonctionnement

Le DMM 4/2/2 dispose de nombreuses fonctions (voir "Fonctions DSP" Page 63) telles que volume sonore, les plages d'aigus, de basses, les fonctions de mixage automatiques, etc. La fonction « LOCKED » permet de verrouiller l'ensemble de l'appareil. Ces fonctions sont sélectionnées sur le bouton rotatif « SYSTEM CONTROL »

Sortie

Le bouton rotatif pour le canal de sortie master est identifié par « OUT MASTER ». Ce bouton rotatif permet de régler le volume sonore, les plages d'aigus, de basses, le comportement en limite de saturation et l'atténuation sur le canal de sortie.

Face arrêtée

Figure 2 : Face arrêtée du DMM 4/2/2

1,3,4,6: Canaux d'entrée 2,5: Commutateur DIP 7,8: Canaux AUX 9: Sortie enregistrement 10: Canal de sortie 11: Connexion pour commande externe 12: Connecteurs d'expansion 13: Commutateur Ground Lift 14: Commutateur réseau 15: Connexion réseau

Canaux d'entrée

Des connecteurs XLR 3 points permettent d'atteindre les quatre canaux d'entrée symétriques. Ceux-ci sont identifiés par « IN 1 - MIC/LINE » jusqu'à « IN 4 - MIC/LINE ». Les boutons rotatifs « IN 1 - MIC/LINE » à « IN 4 - MIC/LINE » sur la face avant permettent d'intervenir sur le niveau d'entrée.

Un commutateur DIP à 6 positions se trouve entre deux connecteurs XLR. Chacun de ces commutateurs permet de configurer deux canaux d'entrée.

Figure 3: Commutateur DIP pour canaux d'entrée

« Phantom Pwr » - Connecter/déconnecter la tension fantôme aux deux Tonader du canal sélectionné. « Line / Mic » - Commuter le préamplificateur du microphone sur l'entrée Line. L'amplification est alors de 0 dB. « Mic-Hi / Lo » - Commuter l'amplification de + 60 dB sur + 40 dB.

Canaux aux

Les deux canaux d'entrée AUX possèdent chacun deux connecteurs Cinch. Les connecteurs Cinch sont identifiés par « IN 5 - AUX » et « IN 6 - AUX ». Les boutons rotatifs « IN 5 - AUX » et « IN 6 - AUX » sur la face avant permettent d'intervenir sur le niveau d'entrée.

Sortie d'enregistrement

Deux connecteurs Cinch, identifiés par « OUT REC », sont disponibles pour raccorder un appareil d'enregistrement. Chacun des deux connecteurs possède un signal mono.

Canal de sortie

Le canal de sortie master est conçu sous la forme d'un commutateur XLR. Il est identifié par « OUT - MASTER ». Le bouton rotatif « OUT MASTER » sur la face avant permet d'effectuer des réglages sur le niveau de sortie.

Connexion pour commande externe

Le connecteur Control In/Out est un connecteur 26 broches Sub-D High Density. Ce connecteur est utilisé pour le branchement « d'unités » externes telles que touches de postes, LED de microphones ou systèmes de commande de caméras.

Le tableau suivant indique l'affectation des broches du connecteur Sub-D High Density :

01: FORCE ON 1	08: GND	15: +3V3	22: LOGIC OUT 4
02: FORCE ON 2	09: GND	16: +5V	23: +3V3
03: FORCE ON 3	10: FORCE OFF 1	17: +12V	24: +5V
04: FORCE ON 4	11: FORCE OFF 2	18: GND	25: -12V
05: VCA IN	12: FORCE OFF 3	19: LOGIC OUT 1	26: +48V
06: GND	13: FORCE OFF 4	20: LOGIC OUT 2
07: GND	14: GND	21: LOGIC OUT 3

Un niveau haut à l'entrée FORCE ON force manuellement l'activation d'un canal.

• Priorité face à une désactivation par les fonctions de mixage automatiques
• Écrasement de la fonction DUCKING (voir "DUCKING" page 68). Le canal n'est pas atténué de 10 dB.

Figure 4: Diagramme FORCE ON

REMARQUE

Un canal activé avec Force On n'a aucune influence sur l'algorithme Automix (voir "Fonctions de mixage automatiques" Page 58) Noise Detect, NST et Best Mic On.

FORCE OFF

Un niveau haut à l'entrée FORCE OFF force manuellement la désactivation d'un canal. Cette entrée a la priorité absolue :

• Priorité face à FORCE ON
• Priorité face à une activation d'un canal par les fonctions de mixage automatiques
• Priorité face à un maintien d'activation d'un canal par Last Mic On (voir "Fonctions de mixage automatiques" page 58)

Figure 5: Diagramme FORCE OFF

REMARQUE

Un canal désactivé avec Force Off n'a aucune influence sur l'algorithme Automix (voir "Fonctions de mixage automatiques" Page 58) Noise Detect, NST et Best Mic On.

Un signal DC permet de faire varier le volume sonore général. Ce connecteur permet le réglage ou la désactivation externe du niveau de sortie. Pour cela, vous pouvez utiliser un potentiomètre, un commutateur ou des tensions de commande externes.

En cas d'utilisation d'un potentiomètre externe, le niveau sonore maximal réglable est déterminé par le bouton rotatif « OUT MASTER ». Pour effectuer un réglage correct, le potentiomètre doit être réglé sur 100%. Le niveau sonore maximal réglable sera limité sur le bouton rotatif « OUT MASTER » par rapport à cela. Il est alors possible de baisser la valeur maximale réglée à l'aide du potentiomètre. Cette manière de procéder permet d'empêcher un effet Larsen indésirable.

Dès que le microphone correspondant au canal est désactivé, cette sortie est placée sur 5 V. Il est ainsi possible, par exemple, de déclencher une commande deamera ou bien d'activer une LED de microphone.

Connecteurs d'expansion

Si quatre canaux de microphones s'avèrent insuffisants, il est possible de raccorder plusieurs DMM 4/2/2 (5 au maximum!). Les connecteurs d'expansion TO MASTER et TO SLAVE sont utilisés pour la mise en cascade. Il s'agit de deux connecteurs mini-DIN 8 broches, identifiées par « EXPANSION »

Le commutateur Ground Lift relie ou sépare le boîtier avec le potentiel 0 V de l'alimentation en tension.

Commutateur réseau

Le commutateur réseau permet de mettre l'appareil en fonctionnement.

Fonctions de mixage automatiques

Les fonctions de mixage automatiques innovantes du DMM 4/2/2 évaluent si un canal doit être activé et influencent sur le niveau du signal de sortie.

L'algorithme Automix se compose, entre autres, des fonctions suivantes :

• NST (Noise Sensitive Threshold)

La valeur seuil devant être dépassée pour activer un microphone s'adapte automatiquement au niveau sonore environnant. Cela signifie que plus l'environnement est bruyant, plus il est nécessaire de parler fort dans un microphone pour l'activer. Ceci permet d'éviter un déclenchement intempestif de microphones.

Best Mic On

Des effets de « filtré en peigne » peuvent se produire lorsque deux microphones sont situés trop près l'un de l'autre. Pour annihilier ces signaux artificiels, sourds et creux, seul le canal microphone avec le niveau le plus élevé sera activé.

• Noise Detect

Les signaux parasites permanents, tels que les bruits d'un ventilateur ou d'une climatisation, sont identifiés et ne sont pas considérés comme un critère d'activation pour les canaux de microphone.

• LMON (Last Mic On)

Le dernier signal d'entrée activé reste valide jusqu'à ce que le canal suivant soit activé.

Atténuation (Nombre de Microphones Ouverts Atténuation)

En raison du risque d'effet Larsen existant avec plusieurs microphones ouverts, le signal de "MASTER OUT" de tous les canaux d'entrée est amorti d'un facteur réglable par canal activé.

3 Montage et raccordement

Montage du rack

Installez le DMM 4/2/2 dans son rack 19" à l'aide des vis et rondelles contenues dans la livraison.

Mise en cascade

Si vous avez besoin de plus de quatre canaux de microphones, vous pouvez mettre plusieurs DMM 4/2/2 en cascade.

Les connecteurs d'expansion situés sur la face arrière permettent la mise en cascade de cinq appareils du même type et l'exploiter comme un seul. Vous avez ainsi à disposition jusqu'à 20 canaux d'entrée symétriques et 10 canaux d'entrée AUX. La sortie Master et la sortie d'enregistrement ne sont actives que sur l'appareil Master.

Figure 8: Mettre plusieurs appareils en cascade

Tous les appareils reconnaissent automatiquement s'ils sont appareil maître ou esclave selon le principe suivant : si un appareil n'est relié à aucun autre à son connecteur « TO MASTER », il est alors le dernier maillon dans la chaîne d'appareils. Il reconnaît alors qu'il doit se conduire en appareil Master.

ATTENTION

La longueur du câble d'expansion ne doit pas excéder 20 cm. Nous recommandons l'utilisation des accessoires originaux AKG.

Raccordement de microphones et d'appareils supplémentaires

REMARQUE

Pour le raccordement, lire également la notice d'utilisation de vos microphones et appareils supplémentaires.

Raccordez les microphones et appareils supplémentaires sur la face arrière du DMM 4/2/2 :

1) Raccordez les microphones et autres sources de signaux (p. ex. récepteur pour microphone sans fil) aux canaux d'entrée « MIC/LINE ». 2) Raccordez vos appareils supplémentaires (lecteur CD, etc.) avec les câbles Cinch aux entrées « AUX ». 3) Reliez le canal de sortie « OUT - MASTER » à une console de mixage ou à un amplificateur. 4) Reliez les connecteurs Cinch de la sortie d'enregistrement « OUT - REC » à un appareil d'enregistrement.

Branchement d'éléments de commande externes

Via le connecteur 26 broches Sub-D High Density « CONTROL IN/OUT », raccordez au DMM 4/2/2 l'appareil avec lequel vous souhaitez commander à distance le DMM 4/2/2.

Connexion réseau

Ne raccordez l'appareil au réseau que lorsque tous les branchements audio auront été effectués !

1) Raccordez le câble de l'adaptateur secteur au connecteur correspondant sur la face arrière du DMM 4/2/2. 2) Branchez l'adaptateur secteur sur une prise secteur.

Concept d'utilisation

Le DMM 4/2/2 dispose de différents circuits sur lesquels sont mixés les canaux d'entrée et auxquels il est possible d'accéder aux canaux de sortie. Ainsi, la structure interne de l'appareil est mono.

Les différents canaux d'entrée et de sortie disposent pour partie de possibilités de configuration dont le réglage s'effectue via commutateur DIP. D'autres possibilités de réglage pour les canaux d'entrée et de sortie peuvent s'effectuer via les boutons rotatifs. La fonction à modifier est sélectionnée à l'aide du bouton rotatif « SYSTEM CONTROL ». Si une fonction ainsi sélectionnée peut être modifiée sur un canal d'entrée ou de sortie, une LED est allumée sur l'anneau LED.

Par ailleurs, le bouton rotatif « SYSTEM CONTROL » permet d'indiquer les niveaux audio actuels des entrées et des sorties, voir Utilisation du DMM 4/2/2 (Page 62).

La position de base du bouton rotatif « SYSTEM CONTROL » est la position « LEVEL ». Si le bouton est placé sur une autre position et si aucun réglage n'est effectué dans les 30 secondes sur un bouton rotatif quelconque, le bouton rotatif « SYSTEM CONTROL » revient automatiquement en position « LEVEL ».

Configurer le DMM 4/2/2

REMARQUE

Pour le raccordement de vos microphones et appareils supplémentaires, lisez les instructions sous Montage et raccordement (Page 59).

Configure les microphones et appareils supplémentaires raccordés avec les commutateurs DIP sur la face arrière du DMM 4/2/2 :

1) si vous utilisez des microphones electrostatiques, vérifiez la tension d'alimentation ou les appareils d'alimentation dont vous avez besoin. Si vos microphones electrostatiques fonctionnent avec une alimentation fantôme, mettez cette alimentation fantôme en service. Pour cela, placez le commutateur DIP « Phantom Pwr » sur ON.

ATTENTION

En cas d'utilisation de microphones sans fil et afin d'éviter tout dommage sur le récepteur, désactivez impérativement l'alimentation fantôme aux entrées sur lesquelles vous avez raccordé un récepteur.

2) En cas d'utilisation d'un microphone, placez l'amplificateur avec le commutateur DIP « Line/Mic » sur « Mic » et sur « Line » en cas de raccordement d'autres sources de signaux (p. ex. récepteur pour microphones sans fil). 3) Sélectionnez l'amplification des signaux d'entrée entre + 40 dB et + 60 dB. Pour cela, placez le commutateur DIP sur « Mic-Lo » ou « Mic-Hi »

REMARQUE

Le réglage « Mic-Hi » signifie une amplification plus élevée des signaux d'entrée. Ce réglage est ajusté pour les microphones avec un faible niveau de sortie.

Pour les microphones avec niveau de sortie élevé, le réglage « Mic-Lo » est recommandé.

4) Mettez l'appareil sous tension avec le commutateur réseau.

Utilisation du DMM 4/2/2

Mode d'utilisation du bouton rotatif sur la face avant du DMM 4/2/2 :

Figure 9: Utilisation du bouton rotatif

Tournez le bouton rotatif dans le sens horaire ou anti-horaire pour effectuer des modifications aux entrées et aux sorties ainsi que pour réaliser des fonctions de réglage (voir "Fonctions DSP" page 63). Ces modifications sont visibles sur l'anneau de progression LED situé autour du bouton rotatif. Le point de départ et les unités sur les anneaux de progression LED différents selon la fonction.

Affichage des niveaux audio :

REMARQUE

La fonction LEVEL (Page 63) permet d'afficher sur les anneaux LED le réglage des niveaux audio des entrées et des sorties.

Une brève pression sur le bouton rotatif « SYSTEM CONTROL » permet de commuter l'affichage des anneaux LED sur le VU-mètre, indiquant l'affichage du niveau audio effectif. Tant que le mode VU-mètre est activé, la LED LEVEL clignote sur le bouton rotatif « SYSTEM CONTROL ». Pour désactiver le mode VU-mètre, appuyer une nouvelle fois sur le bouton rotatif « SYSTEM CONTROL ».

Pour intervenir sur les propriétés d'un signal d'entrée ou de sortie avec les fonctions (voir "Fonctions DSP" Page 63) existantes :

1) Sélectionnez la fonction sur le bouton rotatif « SYSTEM CONTROL ». Tournez le bouton rotatif jusqu'à ce que la LED de la fonction s'allume. 2) Intervenez sur les canaux d'entrée grâce à la fonction à l'aide des boutons rotatifs. 3) Intervenez sur le canal de sortie grâce à la fonction à l'aide du bouton rotatif « OUT MASTER ».

La sortie d'enregistrement ne dispose pas de possibilités de réglage.

REMARQUE

Dix secondes après la dernière modification, le bouton rotatif « SYSTEM CONTROL » revient dans la fonction « LEVEL ».

Fonctions DSP

Les fonctions suivantes pour le traitement du signal sont disponibles sur le bouton rotatif « SYSTEM CONTROL » pour les canaux d'entrée et le canal de sortie :

En mode LEVEL, le volume sonore des canaux suivants peut être modifié :

• tous les canaux d'entrée MIC/LINE
• tous les canaux d'entrée AUX Sortie Master

Pour une rotation dans le sens horaire, la possibilité de réglage va de -∞ à +12 dB (0 dBFS). Le réglage s'effectue par unités adaptées au besoin.

Figure 10: Division de l'anneau LED de la fonction LEVEL

A - ∞, une seule LED est allumée, a + 12 dB (0 dBFS) la totalité de l'anneau de LED est allumé.

Figure 11: Possibilité de réglage de la fonction LEVEL

REMARQUE

Fonction MUTE :

Une brève pression sur un bouton rotatif entraîne la désactivation du canal correspondant. La fonction MUTE est indiquée par un clignotement uniforme des anneaux de LED. Pour annuler la fonction MUTE, effectuer une brève pression sur le bouton rotatif.

Fonction VU :

Le bouton rotatif « SYSTEM CONTROL » permet d'indiquer les niveaux audio actuels des entrées et des sorties, voir Utilisation du DMM 4/2/2 (Page 62).

En mode TREBLE, la plage des aigus des canaux suivants peut être modifiée :

• tous les canaux d'entrée MIC/LINE
• tous les canaux d'entrée AUX Sortie Master

Le contrôle est conçu en tant que contrôle shelving passe-haut de deuxième ordre. La fréquence limite est fixée à 10 kHz. Pour une rotation dans le sens horaire, la possibilité de réglage va de -14 dB à +14 dB, unité de progression : 2 dB.

Figure 12: Possibilité de réglage de la fonction TREBLE

Pour les réglages linéaires, seule est allumée la LED Médiane supérieure. Cette LED (0 dB) est également le point de départ pour une rotation dans le sens horaire ou anti-horaire.

En mode BASS, la plage des basses des canaux suivants peut être modifiée :

• tous les canaux d'entrée MIC/LINE
• tous les canaux d'entrée AUX Sortie Master

Le filtre est créé en tant que filtre shelving passe-bas de deuxième ordre. La fréquence limite est fixée à 100 Hz. Pour une rotation dans le sens horaire, la possibilité de réglage va de -14 dB à +14 dB, unité de progression : 2 dB.

Figure 13: Possibilité de réglage de la fonction BASS

Pour les réglages linéaires, seule est allumée la LED Médiane supérieure. Cette LED (0 dB) est également le point de départ pour une rotation dans le sens horaire ou anti-horaire.

En mode LOW CUT, la plage des basses des canaux suivants peut être modifiée :

• tous les canaux d'entrée MIC/LINE
• tous les canaux d'entrée AUX

Le cadre est conçu en tant que filtre BassCut de deuxième ordre. Pour une rotation dans le sens horaire, la possibilité de réglage de la fréquence limite va de 0 Hz (pas de BassCut) à 140 Hz (forte atténuation). À 140 Hz l'anneau LED est entièrement allumé, à 0 Hz seule une LED est allumée.

Figure 14: Possibilité de réglage de la fonction LOW CUT

Limiter

Le mode LIMITER permet de modifier le comportement en limite de saturation de la sortie Master.

Une rotation du bouton rotatif « OUT MASTER » dans le sens horaire augmente le seuil de réponse (Threshold) du Limiter. Une rotation dans le sens anti-horaire réduit le seuil de réponse.

Figure 15: Possibilité de réglage de la fonction LIMITER

Un réglage sur un faible seuil de réponse (ici : -28 dBFS et une LED allumée) provoque une très forte limitation, le seuil de réponse reste proportionnellement faible. Un seuil de réponse plus élevé (ici : 0 dBFS et un anneau LED entièrement allumé) signifie aucune limitation.

Le mode AUTOMIXING permet d'activer/désactiver les fonctions de mixage automatiques (Page 58) pour les canaux d'entrée.

Une rotation dans le sens horaire active la fonction, l'anneau de LED est entièrement allumé. Une rotation dans le sens anti-horaire désactive la fonction, seule une LED est allumée.

Figure 16: Anneau de LED lors de l'activation/désactivation d'une fonction

En effet, en effectuant une pression sur le bouton rotatif, la fonction est activée/désactivée.

Le mode DUCKING permet de déterminer quel canal d'entrée MIC/LINE ou AUX entrainera une baisse de 10 dB des autres canaux s'il est activé. Ce mode fonctionne indépendamment des fonctions de mixage automatiques activées ou désactivées.

Cette fonction ne peut être active que sur un seul canal d'entrée. L'activation de la fonction DUCKING sur un autre canal entraîne la désactivation de la fonction sur le canal initial.

Une rotation dans le sens horaire active la fonction, l'anneau de LED est entièrement allumé. Une rotation dans le sens anti-horaire désactive la fonction, seule une LED est allumée.

ON PEAK Figure 17: Anneau de LED lors de l'activation/désactivation d'une fonction

REMARQUE

En effectuant une pression sur le bouton rotatif, la fonction est activée/désactivée.

À l'aide du bouton rotatif « OUT MASTER », le mode NOM-ATTENUATION permet de régler l'atténuation du signal composite sur chaque canal d'entrée activé.

NOM-ATTENUATION ne fonctionne que sur les canaux régés sur le mode AUTOMIXING!

REMARQUE

Il n'est pas judicieux d'utiliser le mode NOM-ATTENUATION en fonctionnement manuel car dans ce cas, tous les canaux sont activés et l'atténuation serait alors générale. Les fonctions de mixage automatiques et les fonctions Logic Force Off et Force On ont une influence sur ce mode!

Pour une rotation dans le sens inverse, la possibilité de réglage de l'atténuation va de - 0 dB à 3 dB, unité de progression 1 dB. Le réglage s'effectue par unités adaptées au besoin.

Figure 18: Division de l'anneau LED de la fonction NOM-ATT. Fonction

Le mode LAST MIC ON permet de déterminer si le dernier canal microphone activé doit rester ouvert.

La fonction est activée avec une rotation du bouton rotatif « OUT MASTER ». Une rotation dans le sens horaire active la fonction, l'anneau de LED est entièrement allumé. Une rotation dans le sens anti-horaire désactive la fonction, seule une LED est allumée.

Figure 19: Anneau de LED lors de l'activation/désactivation d'une fonction

REMARQUE

En effectuant une pression sur le bouton rotatif, la fonction est activée/désactivée.

Le mode LOCKED permet de verrouiller les boutons rotatifs, ou l'ensemble de l'appareil, afin de les protégérer contre tout usage abusif.

Verrouillage du bouton rotatif « SYSTEM control

Le bouton rotatif « SYSTEM CONTROL » est verrouillé en exerçant une pression supérieure à 2 secondes. Les LED « LOCKED » et « LEVEL » sont allumées. Une rotation du bouton rotatif permet de vérifier tous les réglages des canaux. Toutefois, seul le réglage du niveau d'entrée et sortie peut être effectué. Toutes les autres fonctions sont verrouillées pour des réglages. Une brève pression en mode LEVEL permet de passer de l'affichage VU-mètre en mode réglage.

Une pression prolongée sur le bouton rotatif « SYSTEM CONTROL » (plus de 1,5 seconde) permet de lever le verrouillage. Le bouton rotatif se retrouve en position de base « LEVEL ».

Verrouillage de l'ensemble de l'appareil

Pour verrouiller l'ensemble de l'appareil, appuyer simultanément sur les boutons rotatifs « SYSTEM CONTROL » et « OUT MASTER » pendant plus de 2 secondes. Les réglages initiaux sont enregistrés. Les LED « LOCKED » et « LEVEL » sont allumées. Une rotation du bouton rotatif permet seulement une vérification de tous les réglages des canaux. Toutes les fonctions sont verrouillées pour des réglages. Une brève pression en mode LEVEL permet de passer de l'affichage VU-mètre en mode réglage.

Une pression prolongée sur les boutons rotatifs « SYSTEM CONTROL » et « OUT MASTER » (plus de 1,5 seconde) permet de lever le verrouillage. Le bouton rotatif « SYSTEM CONTROL » se retrouve en position de base « LEVEL »

Lever le verrouillage de différents canaux

Si l'appareil a été verrouillé tel qu'indiqué ci-dessus, certains canaux d'entrée et le canal « OUT MASTER » peuvent être soustraits à ce verrouillage. Seul le volume sonore des canaux ainsi soustraits au verrouillage peut être modifié. En appuyant sur le bouton rotatif du canal sélectionné (pendant plus de 2 secondes!) celui-ci sera soustrait du verrouillage. Une nouvelle pression (pendant plus de 1,5 seconde!) verrouille à nouveau le canal.

REMARQUE

Les états LOCK règles sont maintenus, même après la désactivation/reactivation du DMM 4/2/2!

5 Nettoyage

Débranche l'adaptateur secteur de la prise.

Pour nettoyer la surface de l'appareil, utilisez un chiffon légèrement humidifié avec de l'eau, jamais un chiffon mouillé.

ATTENTION

N'utilise jamais de produits de nettoyage corrosifs ou abrasifs, ni de produits contenant de l'alcool ou un solvant susceptible d'endommager la peinture et les éléments en plastique.

6 Caractéristiques techniques

Généralités	Dimensions de l'appareil I x h x p	483 x 44 x 203 mm
	Poids de l'appareil (avec emballage)	3,5 kg
	Température de service ambiente autorisée	+ 5 ... + 45 °C
	Humidité de l'air minimale en service	20 %
	Humidité de l'air maximale en service (non condensée)	83 %
Bloc d'alimentation	Tension d'entrée :	100 ... 240 V AC
	Fréquence réseau :	50 ... 60 Hz
	Puissance absorbée maxi. :	35 watts
	Tensions de sortie :	+ 5 V DC / + 12 V DC / - 12 V DC
Entrées	Les tensions d'alimentation 3,3 V DC pour micro-controière et FPGA sont créées en interne l'aide d'autres convertisseurs DC / DC à partir des + 5 V existants. La tension d'alimentatio pour l'alimentation fantôme de + 48 V est créée à l'aide d'un autre convertisseur DC / DC partir des + 5 V existants.
	Entrées symétriques - Préamplificateur
	Line / Mic Lo / Mic Hi	0 dB / + 40 dB / + 60 dB
	Niveau d'entrée maxi. :	+ 15 dBu
	Réjection en mode commun :	> 70 dB
	Dynamique :	> 90 dB
	Impédance d'entrée :	> 8 kOhm
	Entrées symétriques - Alimentation fantôme
	Tension fantôme :	+ 48 V DC
	Courant d'alimentation maxi. par entrée :	10 mA
	Résistances d'alimentation :	2 x 6,8 kOhm
	Entrées symétriques et AUX - Convertisseur analogique-numérique
	Format de données :	24 Bit
	Fréquence d'échantillonnage :	48 kHz
	Entrées AUX - Préamplificateur
	Niveau d'entrée maxi. :	+ 15 dBu
	Dynamique :	> 90 dB
	Impédance d'entrée :	> 15 kOhm
Sorties	Sortie enregistrement et Master
	Niveau de sortie maxi. :	+ 10 dBu
	Dynamique :	> 90 dB
	Impédance de la charge mini. :	< 100 Ohm
	Conversion numérique-analogique pour sortie enregistrement et Master
	Format de données :	24 Bit
	Fréquence d'échantillonnage :	48 kHz

Ce produit correspond aux normes indiquées dans la déclaration de conformité. Vous pouvez demander la déclaration de conformité sur le site http://www.akg.com ou par E-mail adressé à [e-mail].

7 Élimination des erreurs

RISQUE DE BLESSURES! Pour l'élimination des dysfonctionnements, l'appareil ne peut être ouvert que par du personnel technique autorisé!

Dysfonctionnement	Cause possible	Aide
Pas de son	L'adaptateur secteur n'est pas raccordé à l'appareil	Raccorder l'adaptateur secteur à l'appareil
	Le récepteur n'est pas sous tension	Mettre le récepteur sous tension
	L'appareil n'est pas raccordé à l'amplificateur	Raccorder le canal de sortie à l'amplificateur
	Le microphone ou l'appareil supplémentaire n'est par raccordé à l'appareil	Raccorder le microphone ou l'appareil supplémentaire à l'appareil
	La commande de volume sonore est régliée au minimum	Régler la commande de volume sonore
	La commande de volume sonore est régliée sur Mute	Dé族自治e le blocage en appuyant sur le bouton rotatif
	La préamplification est mal régliée	Positionner le commutateur DIP de la face arrêté sur la préamplification correcte
	L'alimentation fantôme est désactivée	Activier l'alimentation fantôme pour microphones électrostatiques
	Le potentiation est externe est réglié au minimum	Augmenter le réglage du potentiation est externe
Pas de son avec alimentation sinus	L'algorithmé Automix annihile le signal constant	Retirer le canal de l'algorithmé Automix
Restitution déformée du signal	La préamplification est mal régliée	Positionner le commutateur DIP de la face arrêté sur la préamplification correcte
	La commande de volume sonore est régliée sur une puissance trop élevé	Réduire le volume sonore
	Le niveau du signal d'entrée est trop élevé	Atténuer le signal d'entrée
La canal microphone ne se désactive pas automatiquement	La fonction LMON est activée	Dé族自治e la fonction LMON
	FORCE ON est actif sur ce canal	Dé族自治E FORCE ON
Le canal microphone ne s'active pas automatiquement	FORCE OFF est actif sur ce canal	Dé族自治E FORCE OFF

Si le dysfonctionnement continue malgré l'application de ces instructions, envoyer le DMM 4/2/2 à AKG pour vérification!

Indices

Microphones · Casques HiFi · Microphones sans fil · Casques sans fil · Micros-casques · Composants acoustiques
