HT 4500 - Système de microphone sans fil AKG - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Microphone sans fil
Fréquence de fonctionnement	UHF (Ultra Haute Fréquence)
Plage de fréquence	De 470 à 865 MHz
Modulation	FM (Fréquence Modulée)
Alimentation électrique	Batteries AA (2) ou alimentation externe
Durée de vie des batteries	Environ 8 heures
Dimensions approximatives	Longueur : 200 mm, Largeur : 50 mm, Hauteur : 30 mm
Poids	Environ 300 g
Compatibilités	Compatible avec les récepteurs AKG de la série HT 4500
Type de batterie	Batteries alcalines ou rechargeables
Tension	1.5 V (pour chaque batterie AA)
Puissance	10 mW
Fonctions principales	Transmission audio sans fil, réglage de fréquence automatique
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente AKG
Sécurité	Utiliser dans des environnements secs, éviter les chocs
Informations générales	Idéal pour les performances live, les conférences et les présentations

FOIRE AUX QUESTIONS - HT 4500 AKG

Comment synchroniser le récepteur AKG HT 4500 avec le microphone ?

Pour synchroniser le récepteur avec le microphone, assurez-vous que les deux appareils sont allumés. Appuyez sur le bouton 'Sync' sur le récepteur, puis sur le bouton 'Sync' sur le microphone. Les appareils se synchroniseront automatiquement.

Que faire si le son est faible ou absent ?

Vérifiez d'abord que le microphone est allumé et que la batterie est chargée. Assurez-vous également que le récepteur est correctement connecté à votre système audio. Si le problème persiste, essayez de changer de canal sur le récepteur.

Comment changer la fréquence de transmission ?

Pour changer la fréquence de transmission, accédez au menu des paramètres sur le récepteur et sélectionnez 'Frequency'. Utilisez les boutons pour choisir la nouvelle fréquence, puis confirmez votre choix.

Le microphone ne fonctionne pas, que dois-je vérifier ?

Vérifiez d'abord si le microphone est allumé et si la batterie est chargée. Assurez-vous également que le récepteur est sous tension et que la portée de transmission n'est pas dépassée.

Comment prolonger la durée de vie de la batterie du microphone ?

Pour prolonger la durée de vie de la batterie, éteignez le microphone lorsqu'il n'est pas utilisé et envisagez d'utiliser des batteries rechargeables de haute qualité.

Est-il possible d'utiliser plusieurs systèmes AKG HT 4500 en même temps ?

Oui, vous pouvez utiliser plusieurs systèmes AKG HT 4500 simultanément, mais assurez-vous de régler chaque récepteur sur une fréquence différente pour éviter les interférences.

Comment réinitialiser le récepteur aux paramètres d'usine ?

Pour réinitialiser le récepteur, maintenez enfoncé le bouton 'Menu' pendant environ 10 secondes jusqu'à ce que 'Factory Reset' apparaisse, puis confirmez.

Que faire en cas d'interférences audio ?

Essayez de changer de canal sur le récepteur pour éviter les interférences. Assurez-vous également qu'il n'y a pas d'obstacles entre le microphone et le récepteur.

MODE D'EMPLOI HT 4500 AKG

Veuillez lire cette notice avant d'utiliser le système!

1 Sécurité et environnement 39

1.1 Sécurité 39 1.2 Environnement 39

2 Description 40

2.1 Introduction 40 2.2 Fournitures d'origine 40 2.3 Accessoires optionnels 40 2.4 Description 40

2.4.1 Éléments de commande 40 2.4.2 Têtes de microphone interchangeables (optionnelles) 42

3.1 Montage de la tête de microphone 43 3.2 Mise en place des piles 43 3.3 Modes de fonctionnement 43 3.4 Mise sous tension 44

3.4.1 Mise sous tension en mode SILENT 44 3.4.2 Mise sous tension en mode LOCK 44

3.5 Mise hors tension (tous les modes) 45 3.6 Sélection de la porteuse 45

3.6.1 Menu Présets 45 3.6.2 Menu Fréquences 47

3.7 Installations multicanaux 48 3.8 Réglement du gain d'entrée 48

3.8.1 Sélection manuelle du gain d'entrée 48 3.8.2 Sélection automatique du gain d'entrée 49

4 Utilisation 50

4.1 Menus d'affichage et de configuration 50

4.1.1 Mode LOCK 50 4.1.2 Modes ACTIVE et SILENT 50

4.2 Sélection du mode 50

4.3 Microphone sur muet 51 4.4 Remplacement des piles 51 4.5 Technique du micro 51

4.5.1 Écart du micro et effet de proximité 51 4.5.2 Angle d'incidence 51 4.5.3 Réaction acoustique 51 4.5.4 Chanteurs d'accompagnement 51

4.6 Installations multicanaux 52 4.7 Conseils pour l'entretien des piles 52

1 Sécurité et environnement

1.1 Sécurité

• Ne placez jamais l'appareil à un endroit où il risque d'être exposé directement au soleil, à une atmosphère poussièreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
• Conformez-vous aux règlements en vigueur pour la mise au rebut des piles usées. Ne mettez jamais des piles ni au feu (risque d'explosion) ni aux ordures menagères.
• Si vous mettez l'appareil à la ferraille, enlevez les piles ou les accus, séparez le boîtier, l'électronique et les câbles et éliminez les différents éléments conformément aux règlements en vigueur.
• L'emballage est recyclable. Déposez l'emballage dans un réseau de collecte prévu à cet effet.

1.2. Environnement

2 Description

Nous vous remercions d'avoir choisi un produit AKG. Pour profiter au maximum des avantages que vous offre le WMS 4500, lisez très attentivement ce mode d'emploi avant la mise en service de l'appareil. Conservez soigneusement le mode d'emploi pour pouvoir le consulter lorsque vous vous posez des questions. Nous vous souhaitons beaucoup de succès.

2.2 Fournitures d'origine

1 émetteur à main HT 4500

2 piles 1,5 V, dimension AA

1 élément raccord SA 63

2.3 Accessoires optionnels

• Contrôlez si le carton contient bien tous les éléments énumérés ci-dessus. Si ce n'est pas le cas, veuillez contacter votre distributeur AKG.
• Vous trouverez la liste des accessoires optionnels dans le catalogue/dépliant AKG actuel ou sur www.akg.com. Notre fournisseur se tient à votre disposition pour vous conseiller.

2.4 Description

L'émetteur à main HT 4500 qui peut être combiné avec différentes têtes de microphone offre la même qualité acoustique que les microphones filaires correspondants. Les éléments micro pouvant être fournis pour le HT 4500 sont spécialement conçus en vue de l'utilisation pour la voix.

Le HT 4500 fonctionne sur une plage de 30MHz au maximum, dans la gamme de fréquences porteuses UHF de 500MHz à 862MHz. Dans les limites de cette plage, vous pouvez soit régler la porteuse directement par incrémentations de 25kHz, soit la sélectionner parmi les groupes de fréquences et sous-canaux programmés de votre émetteur.

L'émetteur à main dispose de trois modes de fonctionnement :

En mode LOCK, l'émetteur transmet le signal de sortie du micro au récepteur. Toutes les fonctions de réglage et éléments de commande, à l'exception du commutateur MUTE, sont verrouillés électroniquement pour éviter toute modification intempestive des paramètres en cours d'émission. L'écran affiche "LOCK".

En mode ACTIVE, vous pouvez modifier la fréquence porteuse et le gain d'entrée et mémoriser les valeurs choisies.

En mode SILENT, l'émetteur reste sous tension mais n'émet pas de signal HF. Nous recommandons de toujours utiliser ce mode pour effectuer le réglage de la porteuse de l'émetteur. Ce n'est qu'ainsi que vous pouvez être sûr de ne pas émettre par erreur sur une fréquence non allouée/coordonnée et de ne pas perturber le cas échéant d'autres services radio ou microphones actifs.

L'écran à cristaux liquides rétro-éclairé affiche tous les paramètres importants ainsi que l'usure de la batterie et l'autonomie restante avant épuisement de celle-ci.

L'émetteur à main possède une antenne dipôle intégrée dans le boîtier et peut être utilisé au choix avec deux piles ordinaires de dimension AA ou avec l'accu optionnel BP 4000 d'AKG.

Important!

N'utilisez jamais d'accus rechargeables standard! Ils risqueraient d'endommager l'émetteur en cas de court-circuit des contacts de charge et ne permettent pas un affichage de l'autonomie restante des piles. AKG décline toute responsabilité concernant les déteriorations qui pourrait en résulter.

2.4.1 Éléments de commande

1 LED témoin : La LED témoin bicolore indique comme suit l'état de service de l'émetteur à main :

Vert : Le signal de sortie de l'élément micro est transmis à l'émetteur, qui à son tour transmet le signal audio au récepteur.

Rouge : La LED témoin s'allume en rouge dans les cas suivants :

Le signal audio est mis sur muet. Cependant, la section HF restant active, on n'a pas de bruits parasites audibles dans le récepteur. - Les piles ou l'accu n'assurent plus que 60 minutes d'autonomie au maximum. - La LED témoiN s'allume également sur rouge après la mise sous tension pendant que l'émetteur règle la porteuse sur la valeur en mémoire. Si le signal audio n'est pas sur muet, la LED passe au vert une fois le réglage de fréquence effectué.

L'écran affiche un message d'erreur.

Sombre : L'émetteur est en mode SILENT.

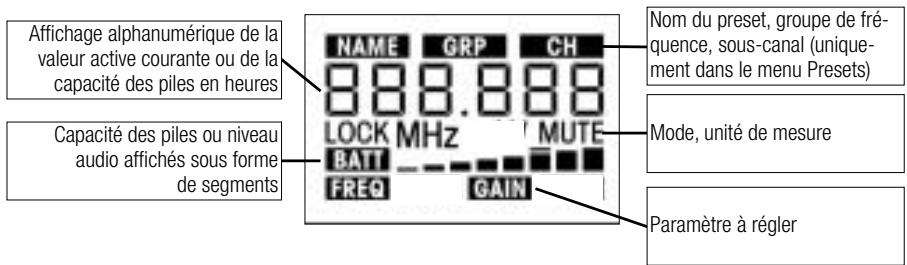

2 Écran : L'émetteur possède un écran à cristaux liquides à cinq lignes :

L'écran affiche tous les paramètres de l'émetteur à main :

• Porteuse en MHz ou en tant que canal d'un groupe de fréquence
• Niveau d'entrée audio
• Usure de la batterie et autonomie restante
• Messages d'erreur
• Menu de réglage : menu Fréquences, menu Présets, menu Gain

Le rétro-éclairage de l'écran s'allume toujours lorsque vous actionnez la molette, il s'éteint automatiquement au bout de 10 secondes environ.

Interrupteur ON/OFF: Une courte pression (0,6 secondes environ) sur la touche ON/OFF met l'émetteur à main sous tension. En même temps l'écran (2) et la LED témoin (1) sont actifs. L'émetteur est prêt à fonctionner au bout de 7 secondes environ.

Une pression prolongée (2 secondes environ) sur la touche ON/OFF met l'émetteur à main hors tension.

Autre mesure de précaution pour éviter d'actionner la touche par inadvertance : la touche ON/OFF est en retrait.

4 Commutateur MUTE: Met le signal audio sur muet lorsqu'on le fait coulisser vers l'extérieur. La LED témoin (1) passe au rouge. Cependant, l'émetteur reste sous tension et la section HF reste active; on n'a donc pas de bruits parasites audibles dans le récepteur lorsque le signal audio est sur muet. Pour réactiver le signal audio, déplacez le commutateur MUTE vers l'intérieur (en direction de la touche ON/OFF). La LED témoin (1) passe au vert. Le commutateur MUTE est actif dans tous les modes de fonctionnement. 5 Contacts de charge : Les contacts de charge en retrait vous permettent de charger l'accu BP 4000 optionnel d'AKG à l'aide du chargeur optionnel CU 4000 sans sortir l'accu de son compartiment. 6 Molette: S'utilise pour régler les différents paramètres de l'émetteur à main. La molette a les fonctions suivantes :

Voir Fig. 1

2 Description

• En mode LOCK : rotation d'un mouvement bref à droite ou à gauche : pour passer de l'affichage Fréquence à l'affichage Presets (à condition qu'un preset soit mémorisé), Gain ou à l'affichage Batterie (autonomie en heures). Pression prolongée : pour passer du mode LOCK au mode ACTIVE, l'émetteur étant sous tension ; permettre l'émetteur éteint sous tension en mode SILENT.
• En modes ACTIVE et SILENT seulement :
• pression brève : pour appeler les paramètres à régler ou valider la valeur choisie.
• rotation d'un mouvement bref à gauche : pour désigner un point du menu ou décrémenter la valeur à régler.
• rotation d'un mouvement bref à droite : pour sélectionner un point du menu ou incrémenter la valeur à régler.
• rotation à droite ou à gauche et maintien : les valeurs pouvant être choisies défilent sur l'écran. 7 Capuchon du compartiment des piles : capuchon visse. 8 Étiquette des fréquences : Une étiquette sur le corps de l'émetteur indique la gamme de porteuses disponible et donne les informations relatives aux fréquences autorisées. 9 Compartiment des piles destiné à recevoir les deux piles de 1,5 V, dimension AA, fournies ou l'accu optionnel BP 4000.

2.4.2 Têtes de microphone interchangeables (optionnelles) Voir Fig. 2

Les têtes de micro interchangeables (11) D 5 WL1, C 5 WL1, D 3700 WL1, D 3800 WL1, C 5900 WL1 et C 535 WL1 ont toutes le même transducteur acquistique et donc les mêmes propriétés acquistiques et dynamiques que les microphones à fil correspondants. L'immunité au Larsen, la compensation des bruits et vibrations ainsi que leur exécution particulièrement robuste et leur protection intégrée contre les pops et les bruits de souffle ne sont que quelques uns des principaux avantages de ces micros. Pour plus de détails, veuillez consulter les brochures AKG et le site www.akg.com.

3 Mise en service

Important :

• Avant de mettre en voir WMS4500 en service, vérifiez si le metteur et le récepteur sont bien sur la même frquence. Voir point 3.6 et mode d'emploi du récepteur.
• Nous vous recommandons de régler tous les canaux sur le même preset et le même groupe.
• Aux points suivants, un affichage clignotant figure entre les guillemets « » et « ». Les chiffres indiqués sont des exemples de réglages possibles.

Appuyer brièvement sur la molette

Appuyer de façon prolongée sur la molette

Tourner la molette d'un geste bref à gauche

Tourner la molette d'un geste bref à droite

Tourner la molette d'un geste bref à droite ou à gauche

• Vissez la tête de micro sur l'émetteur à main, dans le sens de la montre. Les connexions électriques s'établient automatiquement.
• Dévissez le capuchon du compartiment des piles (1) dans le sens inverse de la montre.
• Poussez le bouton de verrouillage (2) en direction de la tête de micro pour déverrouiller la bride de sécurité (3).
• Maintenez en même temps la bride de sécurité (3). Cette dernière est montée sur ressort et risquerait de vous faire mal en sautant.
• Placez les deux piles fournies dans le compartiment en tenant compte des symboles de polarité indiqués. Si vous placez les piles à l'envers, le courant ne passera pas.
• Pressez la partie supérieure de la bride de sécurité (3) sur le compartiment de manière à ce que le bouton de verrouillage (2) s'enclenche et revissez le capuchon (1) sur l'émetteur.
• A la place des piles fournies vous pouvez utiliser l'accu optionnel BP 4000. L'accu n'entre dans le compartment des piles que s'il est orienté correctement, on ne peut donc pas le monter à l'envers. N'utilisiez jamais d'accus standard ! Ils risqueraient d'endommager l'émetteur en cas de court-circuit des contacts de charge et ne permettent pas un affichage de l'autonomie restante de la batterie. AKG décline toute responsabilité concernant les déteriorations qui pourrait en résultat.
• Mode LOCK: L'émetteur transmet le signal de sortie du microphone au récepteur. Toutes les fonctions de réglage sont verrouilléeslectroniquement pour éviter de modifier par inadvertance des paramètres en cours d'émission.
• Mode ACTIVE: L'émetteur transmet le signal de sortie du microphone au récepteur. Tous les éléments de commande sont actifs. Vous pouvez contrôler tous les paramètres de l'émetteur, désirer la porteuse (voir point 3.6) et régler le gain d'entrée (voir point 3.8).
• Mode SILENT: L'émetteur est sous tension, mais n'émet pas de signal HF. La LED temp est éteinte. Tous les éléments de commande sont actifs. Vous pouvez contrôler

Remarque :

Symboles

3.1 Montage de la tête de microphone

Voir Fig. 2

3.2 Mise en place des piles

Voir Fig. 3

Important!

Remarque :

Important!

3.3 Modes

de fonctionnement

Important!

tous les paramètres de l'émetteur, choisir la porteuse (voir point 3.6) et régler le gain d'entrée (voir point 3.8).

Nous recommandons de toujours utiliser ce mode pour choisir la porteuse de l'émetteur. Ce n'est qu'ainsi que vous pouvez être sûr de ne pas émettre par erreur sur une fréquence non allouée et de ne pas perturber le cas échéant d'autres services radio.

3.4 Mise sous tension

Selon la façon dont vous procédez pour permettre l'émetteur sous tension, celui-ci se trouvera en mode LOCK ou en mode SILENT après la mise sous tension.

Important!

Si vous n'êtes pas sûr de la porteuse sur laquelle est réglé l'émetteur, mettez l'émetteur en mode SILENT et vérifiez si la porteuse sur laquelle il est réglé est allouée et est identique à la fréquence du récepteur.

3.4.1 Mise sous tension en mode SILENT

Voir Fig. 1

1. Maintenez la molette (6) enfoncée jusqu'à ce que le rétro-éclairage de l'écran (2) s'allume.

On voit apparaître sur l'écran (2) la version du micrologiciel, puis la fréquence porteuse sélectionnée affichée en MHz.

Le rétro-éclairage de l'écran s'éteint et l'écran (2) affiche :

L'émetteur est alors en mode SILENT.

1. Si l'émetteur n'est pas réglé sur une fréquence allouée et/ou s'il n'est pas sur la même fréquence que le récepteur, régalez l'émetteur sur une autre porteuse (voir point 3.6).

3.4.2 Mise sous tension en mode LOCK

Voir Fig. 1

1. Appuyez 0,6 seconde environ sur la touche ON/OFF (3).

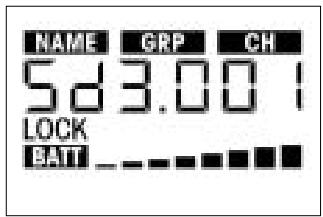

2. Dès que l'affichage ci-dessous apparaît sur l'écran (2), l'émetteur est en mode LOCK :

L'affichage "LOCK" indique que tous les éléments de commande à l'exception du commutateur MUTE sont verrouillés électroniquement contre une erreur de réglage.

Remarque :

• Lorsque le microphone est sur muet, l'écran affiche en outre "MUTE" et la LED témoin (1) s'allume en rouge. Si le micro n'est pas sur muet, l'affichage "MUTE" n'apparaît pas et la LED témoin (1) s'allume en vert.

3 Mise en service

• Maintenez la touche ON/OFF (3) enfoncée jusqu'à ce que l'écran (2) affiche "OFF". L'écran (2) s'assombrit, l'alimentation de l'émetteur est coupée.

3.5 Mise hors tension (tous les modes) Voir Fig. 1

• Si vous ne savez plus sur chaque porteuse est réglée l'émetteur, mettez l'émetteur en mode SILENT comme indiqué sous 1 et 2. Vous pouvez alors contrôler et régler la porteuse et le gain d'entrée sans émettre de signal HF.

3.6 Sélection de la porteuse Important!

1. Si l'émetteur est sous tension, mettez-le hors tension.
2. Maintenez la molette (6) enfoncée jusqu'à ce que le rétro-éclairage de l'écran s'allume. L'écran affiche la capacité de la batterie, en heures et sous forme de segments, puis la porteuse sur laquelle est réglé l'émetteur. Le rétro-éclairage de l'écran s'éteint et l'écran affiche :

L'émetteur est alors en mode SILENT, l'écran affiche le menu Presets.

1. Vous pouvez maintenant, soit choisir dans le menu Presets une des fréquences programmées à l'usine (point 3.6.1), soit régler la fréquence, par incrémentations de 25kHz dans le menu Fréquences (point 3.6.2). L'espace entre ces fréquences a été calculé pour éviter les interférences mutuelles.

Un preset consiste en un ou plusieurs groupes de fréquences porteuses (= canaux). L'espace entre ces fréquences est suffisant pour éviter les interférences mutuelles (intermodulations). Les presets simplifient enormément la configuration d'un système multicanaux. Ils vous font gagner du temps, puisque vous n'avez pas besoin de calculer vous-même les porteuses, et vous permettent d'éviter les intermodulations.

Chaque preset a un nom ("NAME") se compose de 2 signes au maximum, en rapport avec le pays dans lequel les fréquences porteuses correspondantes sont autorisées (p. ex. "SD" pour les pays sans réglementation, "US" pour les USA etc.). Les noms des presets sont classés alphabetiquement.

Si vous avez l'intention de configurer une installation multicanaux, veillez à n'utiliser que des porteuses (canaux, affichés sous "CH" pour channel) du même groupe ("GRP"). L'utilisation de porteuses appartenant à différents preset et/ou groupes de fréquences peut être à l'origine d'intermodulations.

• Certains preset sont autorisés dans plusieurs pays. Si vous voulez savoir quel(s) groupe(s) de fréquences est (sont) alloué(s) dans votre pays, veuillez consulter notre site Internet www.akgfrequency.at ou vous adresser à l'autorité locale compétente.

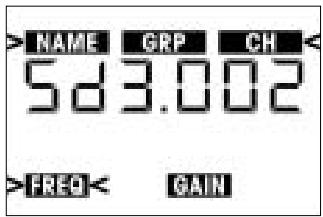

• Appuyez un bref instant sur la molette. L'étiquette "NAME" et le nom du preset courant se mettent à clignoter.

Rarement preset n'est mémorisé, l'écran affiche "-- -- -".

1. Pour sélectionner le preset suivant, tournez d'un geste bref la molette à droite.

Pour sélectionner le preset précédent, tournez d'un geste bref la molette à gauche.

3.6.1 Menu presets

Remarque :

3 Mise en service

1. Une fois le preset voulu sélectionné, appuyez un bref instant sur la molette. L'affichage "GRP" et le numéro du groupe de fréquences réalisés actif se mettent à clignoter.
2. Pour sélectionner le groupe de fréquences immédiatement au-dessus, tournez la molette à droite. Pour sélectionner le groupe de fréquences immédiatement au-dessous, tournez la molette à gauche.
3. Une fois que vous aurez sélectionné le groupe de fréquences voulu, appuyez un bref instant sur la molette. L'affichage "CH" et le numéro du canal sur lequel est réglé l'émetteur se mettent à clignoter. À chaque canal correspond une porteuse programmée à l'usine, exemple d'intermodulations.
4. Pour sélectionner le numéro de canal immédiatement au-dessus, tournez la molette à droite. Pour sélectionner le numéro de canal immédiatement au-dessous, tournez la molette à gauche.
5. Une fois les réglages terminés, appuyez un bref instant sur la molette. L'écran affiche :

8a Si vous voulez memoriser la fréquence sélectionnée, appuyez un bref instant sur la molette. La fréquence est memorisée et l'écran affiche:

8b Si vous ne voulez pas mémoriser la fréquence sélectionnée, tournez d'un geste bref la molette à droite ou à gauche.

L'écran affiche :

• Appuyez un bref instant sur la molette. L'émetteur conserve la fréquence sur laquelle il était régle au départ.
• Pour passer en mode LOCK, mettez l'émetteur hors tension et remettez-le sous tension en mode LOCK.
• Pour passer du menu Presets au menu Fréquences, tournez la molette d'un mouvement bref à gauche. Appuyez un bref instant sur la molette. L'écran affiche :

1. Pour incrémenter de 25kHz la valeur affichée, tournez d'un geste bref la molette à droite. Pour décrementer de 25kHz la valeur affichée, tournez d'un geste bref la molette à gauche.
2. Une fois la fréquence voulue sélectionnée, appuyez un bref instant sur la molette. L'écran affiche :

4a Si vous souhaitez mémoriser la fréquence sélectionnée, appuyez un bref instant sur la molette. La fréquence est mémorisée et l'écran affiche :

4b Si vous ne souhaitez pas mémoriser la fréquence sélectionnée, tournez d'un geste bref la molette à droite ou à gauche.

L'écran affiche :

• Appuyez un bref instant sur la molette. L'émetteur conserve la fréquence sur laquelle il était réglé initialement.

3.6.2 Menu Fréquences

3 Mise en service

1. Veillez bien à assigner une porteuse différente à chacun des canaux HF (émetteur + récepteur).
2. Pour trouver aussi facilement et rapidement que possible des porteuses, exemples d'intermodulations, nous vous conseillons de désigner toutes les porteuses requises dans le même groupe de fréquences d'un même preset, dans le menu Presets.

Remarque :

• Si la réception est perturbée sur l'une des fréquences, cherchez le canal libre suivant du groupe de fréquences choisi à l'aide du réglage de fréquence automatique du récepteur.

Si vous ne trouvez pas de canal libre, CHOISSEZ un autre groupe de fréquences dans le même preset à l'aide du réglage de fréquence automatique du récepteur et refaites le réglage de fréquence de chaque émetteur et chaque récepteur.

Important!

N'utilise jamais plus d'un canal HF simultanément sur une même porteuse en un même lieu. Les interférences radio seraient à l'origine de bruits génants.

3.8 Réglement du gain d'entrée

Vous pouvez régler le gain d'entrée de l'émetteur au besoin en mode SILENT ou en mode ACTIVE. Nous vous conseillons d'effectuer ce réglage en mode ACTIVE étant donné que vous pouvez alors passer directement en mode LOCK sans avoir à mettre préalablement l'émetteur hors tension.

1. Pour passer du mode LOCK au mode ACTIVE, maintenez la molette enfoncée pendant 2 secondes environ. L'écran affiche :

1. Tournez la molette un court instant à gauche. L'écran affiche en dB le gain d'entrée sur lequel est réglé l'émetteur tandis que l'étiquette "GAIN" clignote.

3.8.1 Sélection manuelle du gain d'entrée

1. Appuyez un bref instant sur la molette. Sur l'écran, la valeur courante (en dB) clignote.
2. Vous avez alors le choix entre la sélection manuelle (point 3.8.1) ou la sélection automatique (point 3.8.2) du gain d'entrée.
3. Pour incrémentedevalueurde1dB, tournezla moletteun court instantadroite. Pourdéprémenterla valeurde1dB, tournezla moletteun court instantàgaucheUne fois queI'onestarriviéa"00"leprochainaffichageest"Auto"(voir point3.8.2).
4. Appuyez un bref instant sur la molette.

L'écran affiche :

• Si vous souhaitez, l'écran affiche la valeur mémorisée en dB tandis que l'étiquette "GAIN" clignote. Si vous ne souhaitez pas mémoriser le nouveau réglage, tournez d'un geste bref la molette à droite ou à gauche. L'écran affiche "SAVE > - n <"
• Appuyez un bref instant sur la molette. L'écran revient à la valeur initiale, affichée en dB, tandis que l'étiquette "GAIN" clignote.
• Vous pouvez reprendre le réglage du gain d'entrée en répétant les étapes de 1 à 2.
• Pour revenir en mode LOCK, maintenez la molette enfoncée pendant 2 secondes environ.
• À partir du menu GAIN, tournez la molette à droite jusqu'à ce que l'écran affiche :

1. Appuyez un bref instant sur la molette.

L'affichage clignote sur l'écran.

1. Parlez ou chantez dans le micro.

Le gain d'entrée est mis automatiquement au niveau optimal.

Le niveau audio est indiqué sur l'écran par des traits courts. La crête est figurée par un trait plus long apparaissant pendant 2 secondes sur l'écran.

1. Appuyez un bref instant sur la molette.

L'écran affiche "SAVE > - Y <"

• Si vous souhaitez mémoriser le nouveau réglage, appuyez un bref instant sur la molette. L'écran affiche la valeur mémoire en dB tandis que l'étiquette "GAIN" clignote.
• Si vous ne souhaitez pas mémoriser le nouveau réglage, tournez d'un geste bref la molette à droite ou à gauche. L'écran affiche "Save >-n<".
• Appuyez un bref instant sur la molette. L'écran revient à la valeur initiale, affichée en dB, tandis que l'étiquette "GAIN" clignote.
• Vous pouvez reprendre le réglage du gain d'entrée en répétant les étapes de 1 à 4.
• Pour revenir en mode LOCK, maintenez la molette enfoncée pendant 2 secondes environ.

3.8.2 Sélection automatique du gain d'entrée

4.1 Menus d'affichage et de configuration

4.1.1 Mode LOCK

En mode LOCK, vous disposez de quatre menus d'état.

742.800 LOCK MHz MUTE BUT 1

Menu Fréquences : Porteuse en MHz, dia- gramme d'usure de la bat- terie. L'affchage "MUTE" indique que le micro est sur muet.

←	NAME BRP CH 5d 3.001 LOCK BATT
2	Menu Presets (n'apparait que si au moins un preset est mémorisé) : Porteuse in- diquée en tant que numéro de canal d'un groupe de fréquences, diagramme d'usure de la batterie. Le micro est en service.

←	15 LOCK MUTE GAIN
3	Menu GAIN: Gain d'entrée en dB.

15.0 h LOCK LATE
4	Menu Batterie: Capacité des piles en heures et sous forme de segments. Le micro est en service.

1. Pour faire défiler les menus dans l'ordre ci-dessus, tournez d'un geste bref la molette à droite.
2. Vous pouvez faire défilier l'affichage des menus ci-dessus dans l'ordre inverse en tournant la molette à gauche.

4.1.2 Modes ACTIVE et SILENT

Dans les modes ACTIVE et SILENT, les différents menus de configuration (voir points 3.4 à 3.8) s'affichent dans l'ordre ci-dessous :

• Menu Presets
• Menu Fréquences
• Menu Gain
• Capacité batterie

4.2 Sélection du mode

• Pour passer du mode LOCK au mode ACTIVE et inversement, maintenez la molette enfoncée pendant env. 2 secondes. En mode LOCK, l'écran affiche "LOCK".

Remarque :

• En mode ACTIVE, l'émetteur fonctionne normalement. N'oubliez pas toutfois que vous risquez de modifier les réglage en agissant par inadvertance sur la molette. Au bout de 15 minutes environ, l'émetteur se met automatiquement en mode LOCK.
• Pour passer du mode LOCK ou ACTIVE au mode SILENT et inversement :
• Mettez l'émetteur hors tension.
• Remettez l'émetteur sous tension en appuyant 0,6 seconde env. sur la touche ON/OFF ( -> mode LOCK) ou 2 secondes env. sur la molette ( -> mode SILENT).
• Pour mettre le micro sur muet, faites glisser le commutateur MUTE (4) vers l'extérieur de l'émetteur (flèche). La LED témoin (1) passa au rouge.
• Pour remettre le micro en service, faites glisser le commutateur MUTE (4) vers le centre de l'émetteur. La LED témoin (1) passe au vert.

En mode LOCK l'écran affiche toujours la capacité momentanée de la batterie sous forme de bargraphe au-dessous de la fréquence.

• Vous pouvez contrôler l'autonomie de l'émetteur restante en tournant légèrement la molette Setup de une à trois fois (suivant le menu momentanément actif) à gauche ou à droite. La capacité de la pile est affichée en heures et sous forme de bargraphe.
• Lorsque l'affichage "BATT" commence à clignoter, que le bargraphe est remplacé par un trait et que la LED témoin passe au rouge, replacer les piles dès que possible ou rechargez l'accu AKG BP 4000.

Un microphone pour le chant offre de nombreuses possibilités d'influencer la façon dont le son de votre voix sera restitué par l'installation de sonorisation.

Voici quelques consignes qui vous permettront d'obtenir un résultat optimal avec votre émetteur à main HT 4500.

Plus l'écart entre le micro et la bouche est petit et plus la sonorité de la voix est pleine et moëlleuse. Vous obtenez une sonorité plus froide et plus "reverbérante" en vous éloignant, au fur et à mesure que l'acoustique de la salle se met en valeur.

La voix peut encore prendre un ton plus agressif, neutre ou sous-entendu, etc. simplement en changeant l'écart par rapport à la bouche.

L'effet de proximité apparaît lorsque la source est très proche (moins de 5 cm). Des basses fréquences sont renforcées, ce qui donne à la voix plus de corps et plus de chaleur.

• Pour obtenir un son naturel, bien équilibré, nous vous conseillons de ne jamais chanter directement dans le microphone afin d'éviter le souffle et les sifflantes. Il est de chanter dans le microphone en le tenant de côté ou en se plaçant au-dessus de la tête du micro.

Le terme "effet Larsen" signifie qu'une partie du son émis par les haut-parleurs est captée par le microphone, est amplifiée, puis est projetée à nouveau par les haut-parleurs. La réaction acoustique se développe à partir d'un certain niveau (seuil d'accrochage) qui correspond à une sorte de bouclage du circuit. Le système se met alors à siffler. Pour l'interrompre, il faut réduire le volume.

• En plaçant les haut-parleurs de chant devant les microphones, donc sur le bord latéral de la scène, on obtient la meilleure protection contre l'effet de Larsen.
• Lorsque vous utilisez des retours de scène, ne dirigez jamais votre micro directement sur les retours.

Certains phénomènes de résonance (tels qu'ils sont déterminés par l'acoustique d'une salle) peuvent également provoquer un Larsen, et cela surtout dans la partie inférieure du spectre sonore ; c'est donc - indirectement - l'effet de proximité qui en est responsable. Dans ce cas, il suffit souvent d'augmenter la distance du microphone pour faire disparaître le Larsen.

1. Ne laissez jamais plus de deux personnes chanter dans un seul microphone.
2. Faites attention que l'angle d'incidence n'excède pas

Le microphone est extrêmement peu sensible aux sons arrivant sur le côté. Si la voix des deux chanteurs arrivait sur le micro sous un angle supérieur à, ils seraient obligés

4.3 Microphone sur muet. Voir Fig. 1.

4.4 Remplacement des piles

Voir Fig. 3

4.5 Technique du micro

4.5.1 Écart du micro et effet de proximité

Voir Fig. 4

4.5.2 Angle d'incidence

Voir Fig. 4

4.5.3 Réaction acoustique

Voir Fig. 5

4.5.4 Chanteurs d'accompagnement

Voir Fig. 6

4.6 Installations multicanaux

d'augmenter le niveau du canal micro jusqu'à un point où le risque de Larsen serait excessif.

• Si la réception, sur l'une des fréquences, est ALTERÉ par des interférences, cherchez sur le récepteur au moyen du réglage automatique de la fréquence ("FREQ" -> "AUTO" -> "CHANNEL") le canal disponible le plus proche dans la gamme de fréquences choisisie.
• Si vous ne trouvez aucun canal disponible, Sélectionnez sur le récepteur au moyen du réglage automatique de la fréquence ("FREQ" -> "AUTO" -> "GROUP") une autre gamme de fréquences dans le même preset et réglez à nouveau la fréquence de chaque émetteur et récepteur.

4.7 Conseils pour l'entretien des piles

1. Si vous restez plus d'une semaine sans utiliser l'émetteur, sortez les piles ou l'accu BP 4000 de l'émetteur.
2. Prenez l'habitude de recharger l'accu BP 4000 à fond chaque fois que vous avez utilisé l'émetteur pendant une ou deux heures. Vous évitez ainsi de vous retrouver avec un accu épuisé en cours de représentation.
3. Chargez toujours l'accu BP 4000 à fond lorsque vous le conservez hors de l'émetteur. L'accu s'épuisera ainsi moins vite.

5 Nettoyage

Nettoyez les surfaces de l'émetteur avec un chiffon souple humecté d'eau.

Messages d'erreurs affichés	Erreur	Remède
Err.>rF<	Erreur de PLL. (le récepteur ne peut pas se synchroniser sur la fréquence sélectionnée)	1. Appuyer brièvement sur la molette et désirir une autre fréquence.2. Si cela se produit régulièrement, adressez-vous à votre spécialiste AKG.
Err.>SYS<	Les réglages de fréquences ne peuvent être modifiés.	1. Éteindre l'émetteur et le rallumer après environ 10 secondes.2. En cas d'éché, adressez-vous à votre spécialiste AKG.
Err.>USr<	La première configuration sauvégédée ne peut être chargée.	1. Régler la fréquence de nouveau.2. Si cela se produit régulièrement, adressez-vous à votre spécialiste AKG.
Err.>FrE<	Dans le menu Fréquence, il est impos-sible de désirir une fréquence.	1. Utiliser la fréquence précédente.2. Appuyer brièvement sur la molette et désirir une fréquence dans le menu Preset.3. Si cela se produit régulièrement, contactez vous S.A.V. AKG.
Err.>PrE< (s'affiche après la mise sous tension et lorsqu'on essais de sélectionner un preset. Ce message s'affiche aussi sur le ré-cepateur !)	Tous les presets sont défectueux, on ne peut pas sélectionner de preset.	1. Régler correctement la fréquence dans le menu fréquence (point 3.6.2).2. Contactez vous S.A.V. AKG.
Err.>PrE< (s'affiche uniquement après la mise sous tension. Ce message ne s'affiche pas sur le ré-cepateur !)	Un ou plusieurs presets sont défectu-eux.	1. Vous pouvez sélectionner des pre-sets mais les presets défectueux ne sont pas affichés.2. Contactez vous SAV AKG.
Err.>rPt<	Impossibilité d'afficher l'autonomie re-stante.	1. Contrôler les batteries : replacez immédiatement les accus stan-dards par des piles ou par l'accu BP 4000.2. Sorter l'accu BP 4000 et le remétre en place.3. Si le message d'erreur s'affiche de nouveau, recharger l'accu.4. Si le message d'erreur s'affiche pour différents accus et types de piles, contactez vous SAV AKG.
Err.>AF<	Pas de signal sur l'entrée audio.	1. Contrôler la tête de micro.2. Monter la tête de micro.3. Appuyer un bref instant sur la molette.4. Si cette erreur se produit féquèm-ment, contactez vosy SAV AKG.
Rec.>Acc<	L'accu BP 4000 a besoin d'être régé-néré.	Effectuer le cycle de régénération. Veuillez vous reporter à cet effet à
Messages d'erreurs affichés	Errreur	Remède
		la notice d'utilisation de la station de charge optionnelle CU 4000.
Err.>JoG<	Défaut interne dans la molette.	1. (La molette fonctionne malgré le message d'erreur) Couper l'émetteur et le remetre sous tension au bout de 10 secondes.2. (La molette ne réagit pas) Sorter les piles de l'émetteur et les remetre en place - Mettre l'émetteur sous tension.3. Si cette erreur se reproduit, contactez notre SAV AKG.

• Les messages d'erreur ci-dessus peuvent apparaître sur l'écran soit en cours de fonctionnement, soit aussitôt après la mise sous tension.
• Pour effacer un message d'erreur, appuyez sur la molette Setup.
• Pour le dépannage, veuillez vous reporter au mode d'emploi du récepteur SR 4500.

7 Caractéristiques techniques

Plages de fréquences porteuses :	500-530, 570-600, 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 MHz
Porteuses :	jusqu'à 1200
Modulation :	FM
Excursion nominale :	± 20 KHz
Bande passante audio :	35 - 20.000 Hz
Distorsion par harmonique à 1 kHz :	<0,3% pour l'excursion nominale
Rapport signal/bruit :	typ. 118 dB(A)
Puisance HF :	50 mW ERP
Niveau d'entrée :	140 dB-SPL pour l'excursion nominale
Consummation :	<125 mA
Alimentation :	2 piles AA de 1,5 V ou accu BP 4000
Autonomie :	15 h avec piles alcalines, 12 h avec le BP 4000
Dimensions :	239 x 39 mm
Poids net :	320 g (sans les piles)

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre conscience en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].

Pagina

• Il display indique une erreur.

3.2 Comment insérer les batteries

Vedi fig. 3.

Awertenza:

Important!

3.3 Modes d'utilisation

Voir chapitre 3.4.2.
