BEDIENUNGSANLEITUNG HT 4500 AKG

BEDIENUNGSPANLEITUNG S.2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS p.20

1 Sicherheit und Umwelt. 3

1.1 Sicherheit 3
1.2 Umwelt 3

2 Beschreibung 4

2.1 Einleitung 4
2.2 Lieferumfang. 4
2.3 Optionales Zubehör 4
2.4 Beschreibung 4

2.4.1 Bedienelemente 4
2.4.2 Austauschbare Mikrofonköffe 6

3 Inbetriebnahme 7

3.1 Mikrofonkopf montieren 7
3.2 Batterien einlagen 7
3.3 Betriebsarten 7
3.4 Einsatzen 8

3.4.1 Einsatz im SILENT-Modus 8
3.4.2 Einsatzen im LOCK-Modus 8

3.5Ausschalten 9
3.6 Tragerfrequenz einstellen 9

3.6.1 Preset-Menü 9
3.6.2 Freqenz-MENU 11

3.7 Mehrkanalanlagen 12
3.8 Eingangsempfindlichkeit einstellen 12

3.8.1 Manuelle Einstellung 12
3.8.2 Automatische Einstellung 13

4 Betriebshinweise 14

4.1 Anzeige- und Einstellmenus. 14

4.1.1 LOCK-Modus 14
4.1.2 ACTIVE- und SILENT-Modus 14

4.2 Umschalten zwischen Betriebsarten 14

4.3 Mikrofon stummschalten 15
4.4 Batterien/Akku austauschen 15
4.5 Mikrofontechnik 15

4.5.1 Besprechungsabstand und Naheffekt 15
4.5.2 Schalleinfallswinkel 15
4.5.3 Rückkopplung 15
4.5.4 Begleitchor 16

4.6Mehrkanalanlagen 16
4.7 Hinweise zur Batteriepflege 16

5 Reinigung 16

6 Fehlermeldungen 17

7 Technische Daten. 19

1 Sicherheit und Umwelt

1.1 Sicherheit

• Setzen Sie das Gerät nicht direkter Sonneneinzahlung, starker Staub- und Feuchtgkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.

• Entsorgen Sie verbrauchte Batterien und Akkus immer gemäß den jeweils geltenden Entsorgungsvorschriften. Werfen Sie Batterien oder Akkus während ins Feuer (Explosions-gefahr) noch in den Restmüll.

• Wenn Sie das Gerät verschroten, entfern den Sie die Batterien bzw. Akkus, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den darauf geltenden Entsorgungsvorschriften.
• Die Verpackung ist recyclerbar. Entsorgen Sie die Verpackung in einem dazu vorgesehenen Sammelsystem.

1.2 Umwelt

2.1 Einleitung

2 Beschreibung

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen konnen. Wir wünschen Ihnen viel Spaß und Erfolg!

2.2 Lieferumfang

1 Handsender HT 4500

2 Batterien 1,5 V, Grübe AA

1 Stativanschluss SA 63

2.3 Optionales Zubehör

• Kontrollieren Sierette, ob die Verpackung alle oben angeführten Teile enthalt. Falls etwas fehl, wenden Sie sichitte an ihren AKG-Handler.
• Optionales Zubehör führen Sie im aktuellen AGK-Katalog/Folder oder auf www.akg.com. Ihr Handler berät SieGREne.

2.4 Beschreibung

Der Handsender HT 4500 kann mit verschiedenen Mikrofonköpfen (nicht mitgeliefert) kombiniert werden und bietet dieselbe akustische Qualität wie die entsprchenden kabelgebundenen Mikrofone. Die für den HT 4500 erhältlichen Mikrofonköffe sind akustisch speziell auf Vokalanwendung abgestimmt.

Der HT 4500 arbeitet in einer Schaltbandbreite von max. 30MHz im UHF-Trägerfrequenzbereich von 500MHz bis 862MHz . Innerhalb der Schaltbandbreite konnen Sie die Trägerfrequenz entweder in 25kHz -Sritten direkt einstellen oder aus den vorprogrammierten Frequenzgruppen und Kanalen Ihres Senders auswahlen.

Der Handsender verfügt über drei Betriebsarten:

Im LOCK-Modus überträgt der Sender das Ausgangssignal des Mikrofons an den Empfänger. Alle Einstellfunktionen und Bedienelemente mit Ausnahme des MUTE-Schalters sind elektronisch gesPERT, um ein unbeabsichtigtes Verstellen von Parametern während des Sendebetrubes zu verhindern. Am Display erscheint die Anzeige "LOCK".

Im ACTIVE-Modus können Sie die Sendefrequenz und den Eingangspegel verändern und speichern.

Im SILENT-Modus ist nur die Spanningsversorgung des Senders eingeschaltet, es wird jedoch kein Funksignal gesendet. Wir empfehlen, die Trägerfrequenz des Senders immer in dieser Betriebsart einzustellen. Nur so konnen Sie sichere sein, nicht versehentlich auf einer nicht zugelassenen/koordinierten Frenzau "auf Sendung zu geben" und eventuell andere Funkdienste oder aktive Funkmikrofone zu stären.

Das Display mit Hintergrundbeleuchtung zeigt alle wichtigen Parameter sowie den momenan Ladezustand der Batterien und die noch zur Verfügung stehende Spielzeit an.

Der Handsender ist mit einer im Gehäuse integrierten Dipolantenne ausgestattet und kann entweder mit 2 handelsüblichen Batterien der Höhe AA oder mit dem optionalen Akku BP 4000 von AKG betreiben werden.

Wichtig!

• Verwenden Sie keinesfalls Standard-Akkus! Diese können bei Kurzschluss der Ladekontakte den Sender beschädigen und erfolglichen keine Anzeige der Rest-spielzeit. Für etwaige Schäden kann AKG keine Haftung übernehmen.

2.4.1 Bedienelemente

Siehe Fig. 1.

1 Kontroll-LED: Die zweifarbige Kontroll-LED zeigt folgende Betriebszustände des Hand-senders an:

Grün: Das Ausgangssignal des Mikrofonkopfs wird an den Sender geleitet, der Sender überträgt das Audiosignal an den Empfänger.

Rot: In folgenden Fällen leuchtet die Kontroll-LED rot:

• Das Audiosignal ist stummgeschaltet. Da die Trägerfrequenz jedoch weiterhin gesendet wird, werden im Empfänger keine Störgeräutsche hörbar.
  Die Batterien sind bzw. der Akku ist in maximal 60 Minuten erschöft.
  Die Kontroll-LED leuchtet auch nach dem Einsatzder Spannungsvorsorgung rot, während der Sender die Tragerfrequenz auf den gespeicherten Wert einstellt. Wenn das Audiosignal nicht stummgeschaltet ist, wechselt die Kontroll-LED nach dem Einstellen der Freqenz auf grün.

• Das Display zeit eine Fehlermeldung an.

Dunkel: Der Sender befindet sich im SILENT-Modus.

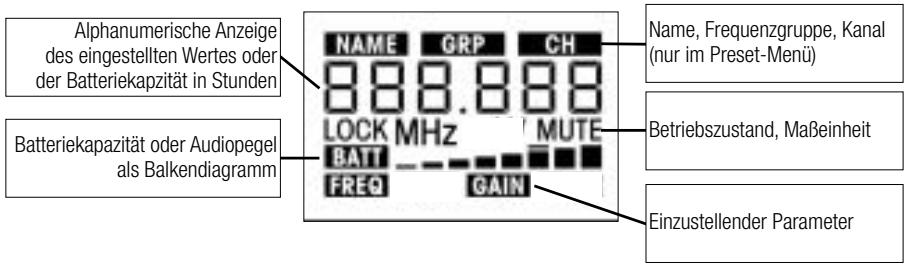

2 Display: Der Sender ist mit einem fünfzeiligen Display ausgestattet:

Das Display zeit sümmtliche Parameter des Handsenders an:

• Trägerfrequenz in MHz oder als Kanal der Freqenzgruppe
  -Audio-Eingangspegel
• Batterieladezustand und Restspielzeit
• Fehlermeldungen
  -Einstellmenü: Frequenzmenü, Preset-Menü, Gain-Menü

Die Hintergrundbeleuchtung des Displays schaltet sich immer ein, wenn Sie den Setup-

Schalter betätig, und schaltet sich nach ca. 10 Sekunden automatisch wieder ab.

3 ON/OFF-Taste: Kurzes Drücken (ca. 0,6 Sekunden) der ON/OFF-Taste schaltet die Spannungsvorsorgung des Handsenders ein. Gleichzeitig wird das Display (2) und die Kontroll-LED (1) aktiviert. Der Sender ist nach ca. 7 Sekunden betriebsbereit.

Langes Drücken (ca. 2 Sekunden) der ON/OFF-Taste schaltet die Spannungsvorsorgung des Handsenders aus.

Als Schutz vor versehentlicher Betätigung ist die ON/OFF-Taste versenkt angeordnet.

4 MUTE-Schalter: Schaltet das Audiosignal stumm, wenn Sie den Schalter nach aussen schiben (Pfeil). Die Kontroll-LED (1) wechsel auf rot. Da die Spanningsversorgung und die HF-Trägerfrequenz eingeschaltet bleiben, werden im Empfänger keine Störgeräische hörbar, wenn Sie das Audiosignal stummgeschaltet ist.
Um das Audiosignal wieder einzuschalten, schiben Sie den MUTE-Schalter nachinnen (zum ON/OFF-Schalter). Die Kontroll-LED (1) wechseln auf grün.
Der MUTE-Schalter ist in allen Betriebsarten aktiv.
5 Ladekontakte: Die versenkt angeordneten Ladekontakte ermöglich Ihnen, den optionalen AKG-Akku BP 4000 mit Hilfe des ebenfals optionalen Ladegerats CU 4000 aufzuladen, ohne den Akku aus dem Batteriefach Herausnahmen zu müssen.
6 Setup-Schalter: Stellt die verschiedene Parameter des Handsenders ein. Der Setup-Schalter hat folgende Funktionen:

Siehe Fig. 1.

2 Beschreibung

• Im LOCK-Modus:
  Kurz nach links oder rechts drehen: zwischen Frenuzanzeige, Presetanzeige (nur wenn ein Preset gespeichert ist), Gainanzeige und Batterieanzeige (Kapazität in Stunden) umschalten.
  Lang drücken: eingeschalteten Sender zwischen LOCK- und ACTIVE-Modus umschalten; ausgeschalteten Sender im SILENT-Modus einschalten.
  Nur im ACTIVE- und SILENT-Modus:
  Kurz drücken: einzustellenden Parameter aufrufern oder eingestellen Wert bestätigen Kurz nach links drehen: Menüpunkt auswahlen oder einzustellenden Wert verringn. Kurz nach rechts drehen: Menüpunkt auswahlen oder einzustellenden Wert vergroßern Nach links oder rechts drehen und halten: die einstellbaren Werte laufen auf dem Display durch.
  7 Batteriefachhülse: abschraubbare Abdeckung des Batteriefachs.
  8 Frequenzaufkleber: Am Schaft des Handsenders ist eine Haftetikette mit dem zur Verfugung stehenden Trägerfrequenzbereich und den Zulassungsinformationen angebracht.
  9 Batteriefach zur Aufnahme der beiden mitgelieferten 1,5 V-Batterien Große AA oder des optionalen Akkus BP 4000.

2.4.2 Austauschbare Mikrofonköpe (nicht mitgeliefert)

Siehe Fig. 2.

Die austauschbaren Mikrofonköpe (11) D 5 WL1, C 5 WL1, D 3700 WL1, D 3800 WL1, C 5900 WL1 und C 535 WL1 besitzen denselben akustischen Wandler und damit dieselben akustischen und Mechanischen Eigenschaften wie die kabelgebundene Ausführung des jeweiligen Mikrofons.

Beste Rückkopplungssicherheit, Körperschallkompensation sowie besonders robuste Bauweise und integrierter Wind- und Popschutz sind nur eine der wesentlichen Vorteile dieser Mikrofone.

Weitere Details finden Sie in den entsprechenden AKG-Broschüren und auf www.agens.com.

3 Inbetriebnahme

Wichtig!

• Bevor Sie Ihr WMS 4500 in Betriebnehmen, kontrollierten Sie, ob Sender und Empfänger auf dieselbe Frenz engestellt sind. Siehe dazu Kapitel 3.6 und die Bedienungsanleitung des Empfängers.
• Wir empfehlen, alle Kanäle auf desselbe Preset und dieselbe Gruppe einzustellen.

In den folgenden Kapiteln sind blinkende Anzeigen durch die Zeichen >'' und < gekenn-zeichnet. Die Zahlenwerte sind Beispiele für mögliche Einstellungen.

●	Setup-Schalter kurz drücken
●	Setup-Schalter lang drücken
●	Setup-Schalter kurz nach links drehen
●	Setup-Schalter kurz nach rechts drehen
●	Setup-Schalter kurz nach rechts oder links drehen

• Schrauben Sie den Mikrofonkopf im Uhrzeigersinn auf das Gewinde am Handsender auf. Die elektrischen Verbindungen werden darauf automatisch hergestellt.

• Schrauben Sie die Batteriefachhülse (1) gegen den Uhrzeitigersinn vom Sender ab.

• Schieben Sie den Verriegelungsknopf (2) zum Mikrofonkopf hin, um den Sicherungsbügel (3) zu entriegeln.
• Halten Sie damit den Sicherungsbügel (3) unbedingt fest! Der Sicherungsbügel ist gefedert und könnte beim Herausspringen Verletzungen verursichen.
• Legen Sie die beiden mitgelieferten Batterien entsprechend den Symbolen im Batteriefach in das Batteriefach ein. Wenn Sie die Batterien falsch einlagen, wird der Sender nicht mit Strom versorgt.
• Drücken Sie das obere Ende des Sicherungsbügels (3) auf das Batteriefach, bis der Verriegelungsknopf (2) einrastet, und schrauben Sie die Batteriefachhülse (1) wieder auf den Sender auf.
• Anstelle der mitgelieferten Batterien konnen Sie auch den optionalen Akku BP 4000 von AKG setzen. Diese passt nur in der richtigen Orientierung in das Batteriefach, kann also nicht falsch eingelegt werden.

• Verwenden Sie keinesfalls Standard-Akkus! Diese können bei Kurzschluss der Ladekontakte den Sender beschädigen und erfolglichen keine Anzeige der Rest-spielzeit. Für etwaige Schäden kann AKG keine Haftung übernehmen.

• LOCK-Modus: Der Sender übertragt das Ausgangssignal des Mikrofons an den Empfänger. Alle Einstellfunktionen sind elektronisch gesperrt, um ein unbeabsichtigtes Verstellen von Parametern während des Sendebetriebs zu verhindern.

• ACTIVE-Modus: Der Sender überträgt das Ausgangssignal des Mikrofons an den Empfänger. Alle Bedienelemente sind aktiv. Sie konnen sümttliche Parameter des Senders kontrollieren sowie die Trägerfrequenz (siehe Kapitel 3.6) und die Eingangsempfindlichkeit (siehe Kapitel 3.8) einstehen.
• SILENT-Modus: Die Spanningsversorgung des Senders ist eingeschaltet, es wird jedoch kein Funksignal gesendet. Die Kontroll-LED bleibt dunkel. Alle Bedienelemente sind aktiv.

Hinweis:

Symbole

3.1 Mikrofonkopf montieren

Siehe Fig. 2.

3.2 Batterien einlagen

Siehe Fig. 3.

Hinweis:

3.3 Betriebsarten

3 Inbetriebnahme

Sie können sümmtliche Parameter des Senders kontrollieren sowie die Trägerfrequenz (siehe Kapitel 3.6) und die Eingangsempfindlichkeit (siehe Kapitel 3.8) einstellen.

Wichtig!

Wir empfehlen, die Trägerfrequenz des Senders immer im SILENT-Modus einzustellen. Nur so konnen Sie sichere sein, nicht versehentlich auf einer nicht genehmigten Frenzenz "auf Sendung zu gehen" und eventuell andere Funkdienste zu stären.

3.4 Einschalten

Je nach dem, wie Sie den Sender einschalten, befindet sich der Sender nach dem Einschalten entweder im LOCK-Modus oder im SILENT-Modus.

Wichtig!

• Wenn Sie nicht sichere sind, auf welche Trägerfrequenz der Sender eingestellt ist, schalten Sie den Sender im SILENT-Modus ein und überprüfen Sie, ob die eingestellte Trägerfrequenz genehmigt ist und mit der Empfängerfrequenz übereinstimmt.

3.4.1 Einsatzim SILENT-Modus

Siehe Fig. 1.

1. Halten Sie den Setup-Schalter (6) so lange gedrückt, bis sich die Hintergrundbeuch-tung des Displays einschaltet.

Am Display (2) erscheint die Firmware-Version, danach die momentan eingestellte Trägerfrequenz in MHz.

Die Hintergrundbeleuchung schaltet sich ab und es erscheint folgende Anzeige:

Der Sender befindet sich im SILENT-Modus.

1. Falls die Trägerfrequenz des Senders nicht genehmigt ist und/oder nicht mit der Empfängerfrequenz übereinstimmt, stellen Sie den Sender auf eine geeignete Trägerfrequenz ein (siehe Kapitel 3.6).

3.4.2 Einsatzen im LOCK-Modus

Siehe Fig. 1.

1. Drücken Sie ca. 0,6 Sekunden lang die ON/OFF-Taste (3).

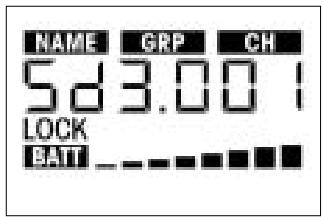

2. Sobald am Display (2) folgende Anzeige erscheint, befindet sich der Sender im LOCK-Modus:

Die Anzeige "LOCK" bedeutet, dass alle Bedienelemente ausser dem MUTE-Schalter elektronisch gegen Fehlbedienung gesichert sind.

Hinweis:

• Wenn das Mikrofon stummgeschaltet ist, erscheidt am Display zusammen die Anzeige "MUTE" und die Kontroll-LED (1) leuchtet rot. Ist das Mikrofon eingeschaltet, erscheidt die Anzeige "MUTE" nicht und die Kontroll-LED (1) leuchtet grün.

• Halten Sie die ON/OFF-Taste (3) so lange gedrückt, bis am Display (2) die Meldung "OFF" erscheint.

Das Display wird dunkel, die Spanningsversorgung des Senders ist ausgeschelt.

• Wenn Sie nicht sichere sind, auf welche Freqenz der Sender eingestellt ist, schalten Sie den Sender gemäß Schritt 1 und 2 in den SILENT-Modus. In dieser Betriebsart können Sie die Sendefrequenz und den Eingangspegel kontrollieren und einstellen, ohne dass ein Funksignal ausgestraht wird.

3.5 Ausschalten (alle Betriebsarten

Siehe Fig. 1.

3.6 Trägerfrequenz einstellen

1. Falls der Sender eingeschaltet ist, schalten Sie ihn aus.
2. Halten Sie den Setup-Schalter so lange gedrückt, bis sich die Hintergrundbeleuchtung des Displays einschaltet.

Am Display erscheint die Batteriekapazität in Stunden und als Balkendiagramm, danach die momentan eingestellte Trägerfrequenz in MHz.

Die Hintergrundbeleuchtung schaltet sich ab und es erscheidt folgende Anzeige:

Der Sender befindet sich im SILENT-Modus, das Display zeigt das Preset-Menu.

1. Sie können nun entweder im Preset-MENU eine der werkssheitig vorprogrammierten Fren- quenzen einstellen (Kapitel 3.6.1) oder im Frequenz-MENU die Freqenz in 25kHz Schritten (Kapitel 3.6.2) einstellen. Die Preset-Frequenzen wurden so berechnet, dass keine gegenseitigen Störungen auftreten konnen.

Ein Preset besteht aus einer oder mehreren Gruppen von Trägerfrequenzen (= Kanälen). Diese Frequhenzen wurden so berechnet, dass keine gegenseitigen Störungen (Intermodulationen) auftreten können. Presets vereinfachen die Planung von Mehrkanalanlagen wesentlich. Sie sparen Zeit, da Sie die Trägerfrequenzen nicht selbst berechnen müssen, und können Intermodulationsprobleme vermeiden.

Jedes Preset hat einen Name ("NAME") aus max. 2 Zeichen, der sich auf das Land bezieht, in dem die betreffenden Trägerfrequenzen zugelassen sind (z.B. "SD" für Länder ohne Reglementierung, "US" für USA usw.). Die Name der Presets sind alphabetisch geordnet.

Wenn Sie eine Mehrkananlage planen, achten Sie darauf, nur Trägerfrequenzen (Kanäle, Anzeige "CH") ein und derselben Freqenzgruppe ("GRP") einzusetzen. Wenn Sie Trägerfrequenzen unterschiedlicher Presets und/oder Freqenzgruppen verwenden, können Intermodulationen auftreten.

• Manche Presets sind in mehr als einem Land zugelassen. Welche Frequenzgruppe(n) für Ihr Land zugelassen ist (sind), können Sie im Internet unter www.akgfrequency.at und bei ihrer lokalen Regulierungsbehörde erfolhen.

• Drücken sie kurz den Setup-Schalter. Die Anzeige "NAME" und der Name des momentan eingestelltten Presets beginnen zu blinken.

Wennkein Preset gespeichertist,zeigt das Display"-- -- - - -".

1. Um das{nachste Preset zu wahlen, drehen Sie den Setup-Schalter kurz nach rechts.

Um das vorige Preset zu wahlen, drehen Sie den Setup-Schalter kurz nach links.

3.6.1 Preset-Menu

Hinweis:

3 Inbetriebnahme

1. Wenn Sie die gewünschte Presetgruppe gewählt haben, drücken Sie kurz den Setup-Schalter.

Die Anzeige "GRP" und die Nummer der momentan eingestillten Frequenzgruppe beginnen zu blinken.

1. Um die nachsthöhere Frequenzgruppenummer zu wahlen, drehen Sie den Setup-Schalter nach rechts.

Um die nachstniedrige Frequenzgruppenummer zu wahlen, drehen Sie den Setup-Schalter nach links.

1. Wenn Sie die gewünschte Frequenzgruppe gewählt haben, drücken Sie kurz den Setup-Schalter.

Die Anzeige "CH" und die Nummer des momentan eingestellen Kanals beginnen zu blinken. Jedem Kanal entspricht eine wertsseitig programmierte, intermodulationsfrei Trägerfrequenz.

1. Um die nachstöhere Kanalnummer zu wahlen, drehen Sie den Setup-Schalter nach rechts.

Um die nachstniedrige Kanalnummer zu wahlen, drehen Sie den Setup-Schalter nach links.

1. Wenn Sie mit ihren Einstellungen fertig sind, drücken Sie kurz den Setup-Schalter. Am Display erscheidt folgende Anzeige:

8a Wenn Sie die eingestellte Frequenz speichern wollen, drücken Sie kurz den Setup-Schalter. Die Einstellung wird gespeichert und am Display erscheidt folgende Anzeige:

8b Wenn Sie die eingestellte Frequenz nicht speichern wollen, drehen Sie den Setup-Schalter kurz nach links oder rechts.

Am Display erscheint folgende Anzeige:

• Drücken Sie kurz den Setup-Schalter. Der Sender bleibt auf die ursprüngliche Freqenz abgestimmt.

• Um den Sender in den LOCK-Modus umzuschalten, schalten Sie den Sender aus und im LOCK-Modus wieder ein.

• Um vom Preset-MENU in das Freqenz-MENU zu gelangen, drehen Sie den Setup-Schalter kurz nach links. Drücken Sie kurz den Setup-Schalter. Am Display erscheidt folgende Anzeige:

1. Um den Wert um 25kHz zu erhöhen, drehen Sie den Setup-Schalter kurz nach rechts. Um den Wert um 25kHz zu verringern, drehen Sie den Setup-Schalter kurz nach links.
2. Wenn Sie die gewünschte Freqenz eingestellt haben, drücken Sie kurz den Setup-Schalter. Am Display erscheidt folgende Anzeige:

4a Wenn Sie die eingestellte Frequenz speichern wollen, drücken Sie kurz den Setup-Schalter. Die Einstellung wird gespeichert und am Display erscheidt folgende Anzeige:

4b Wenn Sie die eingestellte Frequenz nicht speichern wollen, drehen Sie den Setup-Schalter kurz nach links oder rechts.

Am Display erscheint folgende Anzeige:

• Drücken Sie kurz den Setup-Schalter. Der Sender bleibt auf die ursprüngliche Fre-quenz abgestimmt.

3.6.2 Frequenz-Menu

3.7 Mehrkanalanlagen

3 Inbetriebnahme

1. Achten Sie darauf, jeder Sendekanal (Sender + Empfänger) auf eine eigene Trägerfrequency einzustellen.
2. Um möglichst rasch und einach intermodulationsfrei Trägerfrequenzen zu finden, empfehlen wir, die Trägerfrequenzen im Preset-MENU innerhalb desselben Presets und desselben Freqenzgruppe auszuwahlen.

Hinweis:

• Ist der Empfang auf einer der Frenzen gestört, suchen Sie am Empfänger mittels automatischer Frenzeinstellung den nachsten freien Kanal der gewährten Frenzgruppe. Sollen Sie keineen freien Kanal finden, wahlen Sie am Empfänger mittels automatischer Frenzeinstellung eine andere Frenzgruppe im selben Preset und stellen Sie für jeder Sonder und Empfänger die Frenz neu ein.

Wichtig!

• Betreiben Sie nie mehr als einen Sendekanal gleichzeitig am selbst Ort auf derSELben Trägerfrequenz. Dies wurde aus physikalischen Gründen zu starken Störgeräuschen führen.

3.8 Eingangs-empfindlichkeit einstellen

Sie können die Eingangsempfindlichkeit des Senders entweder im SILENT-Modus oder im ACTIVE-Modus einstellen. Wir empfehlen, die Eingangsempfindlichkeit im ACTIVE-Modus einzustellen, da Sie von Dort aus direkt auf den LOCK-Modus umschalten können, ohne vorher den Sender ausschalten zu müssen.

1. Zum Umschalten vom LOCK-Modus in den ACTIVE-Modus halten Sie den Setup-Schalter ca. 2 Sekunden lang gedrückt.

Am Display erscheint folgende Anzeige:

1. Drehen Sie den Setup-Schalter ein Mal kurz nach rechts. Das Display zeigt die momentan eingestellte Eingangsempfindlichkeit in dB, darunter blinkt die Anzeige "GAIN".

1. Drücken Sie kurz den Setup-Schalter. Am Display blinkt der momentan eingestellte Wert in dB.
2. Sie können die Eingangsempfindlichkeit entweder manuell (Kapitel 3.8.1) oder automatisch (Kapitel 3.8.2) einstehen.

3.8.1 Manuelle Einstellung

1. Um den Wert um 1 dB zu erhöhen, drehen Sie den Setup-Schalter kurz nach rechts. Um den Wert um 1 dB zu verringn, drehen Sie den Setup-Schalter kurz nach links. Auf den Wert "00" folgt die Anzeige "Auto" (siehe Kapitel 3.8.2).
2. Drucken Sie kurz den Setup-Schalter.

Am Display erscheint folgende Anzeige:

• Wenn Sie den eingestellten Wert speichern wollen, drücken Sie kurz den Setup-Schalter.
  Am Display erscheint der gespeicherte Wert in dB, die Anzeige "GAIN" blinkt.
• Wenn Sie den eingestellten Wert nicht speichern wollen, drehen Sie den Setup-Schalter kurz nach links oder rechts. Am Display erscheidt "SAVE-n".

• Drücken Sie kurz den Setup-Schalter. Am Display erscheint wieder der ursprüngliche Wert in dB, die Anzeige "GAIN" blinkt.

• Sie können die Eingangsempfindlichkeit erneut einstellen, indem Sie Schritt 1 und 2 wiederholen.

• Um den Sender in den LOCK-Modus umzuschalten, drücken Sie ca. 2 Sekunden lang den Setup-Schalter.

• Drehen Sie im Gain-Menu den Setup-Schalter so lange nach links, bis am Display fol-gende Anzeige erscheint:

1. Drücken Sie kurz den Setup-Schalter.

Am Display blinkt die Anzeige "(>tEST<".

1. Sprechen oder singen Sie in das Mikrofon.

Der Sender stellt automatisch die optimale Eingangsempfindlichkeit ein.

Der Signalpegel wird durch kurze Striche am Display angezeigt. Der Spitzenpegel wird durch einen dickeren Strich dargestellt, der ca. 2 Sekunden lang am Display stehen bleibt.

1. Drücken Sie kurz den Setup-Schalter.

Am Display erscheint folgende Anzeige: "SAVE > - < "

• Wenn Sie den eingestellen Wert speichern wollen, drücken Sie kurz den Setup-Schalter.
  Am Display erscheint der gespeicherte Wert in dB, die Anzeige "GAIN" blinkt.
• Wenn Sie den eingestellten Wert nicht speichern wollen, drehen Sie den Setup-Schalter kurz nach links oder rechts. Am Display erscheidt "SAVE > - n< "

• Drücken Sie kurz den Setup-Schalter. Am Display erscheint wieder der ursprüngliche Wert in dB, die Anzeige "GAIN" blinkt.

• Sie können die Eingangsempfindlichkeit erneut einstellen, indem Sie Schritt 1 bis 4 wiederholen.

• Um den Sender in den LOCK-Modus umzuschalten, drücken Sie ca. 2 Sekunden lang den Setup-Schalter.

3.8.2 Automatische Einstellung

4.1 Anzeige- und Einstellmenü

4.1.1 LOCK-Modus

4 Betriebshinweise

Im LOCK-Modus stehen ihren vier Anzeigemenus zur Verfügung:

742.800 LOCK MHz MUTE BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BETT BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB BBTB Frequenzmenü: Trägerfre-quenz in MHz, Batterieka-pazität als Balkendiagramm. Die Anzeige "MUTE" bedeu- tet, dass das Mikrofon stummgeschaltt ist.

←	NAME BRP CH 5d3.001 LOCK BNT
2	Preset-MENU (erscheint nur, wenn mindestens ein Preset gespeichert ist): Trä- gerfrequenz als Kanal einer Frequenzgruppe, Batterie- kapazität als Balkendia- gramm. Das Mikrofon ist eingeschaltet.

←	15 LOCK MUTE GAIN
3	Gain-Menu: Eingangsemp-findlichkeit in dB.

15.0 h LOCK BATT
4	Batterie-Menu: Batterieka-pazität in Stunden und als Balkendiagramm. Das Mi-krofon ist eingeschaltet.

1. Um die einzelnen Menü nacheinander aufzurufen, drehen Sie den Setup-Schalter jeweils kurz nach rechts.
2. Indem Sie den Setup-Schalter nach links drehen, können Sie die obigen Menüs in umgekehrter Reihenfolge durchgeben.

4.1.2 ACTIVE- und SILENT-Modus

Im ACTIVE- und SILENT-Modus erscheinen die verschiedene Einstellmenüs (siehe auch Kapitel 3.4 bis 3.8) in unterstehender Reihenfolge:

• Preset-Menu
• Frequenzmenü
• Gain-Menu
• Batteriekapazitat

4.2 Umschalten zwischen Betriebsarten

• Um zwischen dem LOCK-Modus und dem ACTIVE-Modus hin und her zu schalten, halten Sie den Setup-Schalter ca. 2 Sekunden lang gedrückt. Im LOCK-Modus erscheint am Display die Anzeige "LOCK".

Hinweis:

• Sie können auch im ACTIVE-Modus ohne Einschränkungen senden. Beachten Sie darauf noch, dass sich Einstellungen verändern konnen, wenn Sie unabsichtlich den Setup-Schalter betätigten. Nach 15 Minuten schaltet der Sender automatisch in den LOCK-Modus um.

• Um zwischen dem LOCK- oder ACTIVE-Modus und dem SILENT-Modus hin und her zu schalten:

• Schalten Sie den Sender aus.

• Schalten Sie den Sender ein, indem Sie entweder die ON/OFF-Taste 0,6 Sekunden lang ( LOCK-Modus) oder den Setup-Schalter ( SILENT-Modus) ca. 2 Sekunden lang gedrücktelten.

• Um das Mikrofon stummzuschalten, schieben Sie den MUTE-Schalter (4) zur Ausseniete des Senders (Pfeil). Die Kontroll-LED (1) wechsel auf rot.

• Um das Mikrofon wieder einzuschalten, schieben Sie den MUTE-Schalter zur Mitte des Senders. Die Kontroll-LED (1) wechsel auf grün.

Im LOCK-Modus zeigt das Display ständig die momentane Batteriekapazität als Balkendiagramm unterhalb der Frenuzanzeige an.

• Sie können die Restspielzeit des Senders kontrollieren, indem Sie den Setup-Schalter ein bis drei Mal (je nach momentan aktivem Menu) kurz nach links oder rechts drehen. Sie sehen die Batteriekapazität in Stunden und zusätzlich als Balkendiagramm.
• Wenn die Anzeige "BATT" zu blinken beginnnt, anstelle der Balken ein Strich erscheint und die Kontroll-LED auf rot wechselt, tauschen Sie so bald wie möglich die Batterien aus oder laden Sie den AKG-Akku BP 4000 auf.

Ein Gesangsmikrofon bietet Ohnen vielse Mochigkeiten, den Klang Ihrer Stimme, wie er durch die Beschallungsanlage wiedergegeben wird, zu gestalten.

Beachten Sieitte die folgenden Hinweise,um ihren Handsender HT 4500 optimal einset- zen zu konnen.

Grundsätzlich wird ihre stimme umso voller und weicher wiedergegeben, je kürzer der Abstand zwischen den Lippen und dem Mikrofon ist, während bei größeren Mikrofondistanz ein halligeres, distanzierteres Klangbild zustande kommt, da die Akustik des Raumes stärker zur Geltung kommt.

Sie konnen dazu ihre Stimme aggressiv, neutral oder sinnlich klingen halten, indem Sie den Mikrofonabstand verändern.

Der Naheffekt tritt im unmittelbaren Nahbereich der Schallquelle (wener als 5 cm) auf und bewirkt eine starke Betonung der Tiefen. Er verleht ihrer Stimme einen voluminöseren, intem, bassbetonten Klang.

• Singen Sie seitlich auf das Mikrofon oder über den Mikrofonkopf hinweg. So erhalten Sie einen ausgewogenen, naturgetreu den Klang.
• Wenn Sie direkt von vorne auf das Mikrofon singen, werden nicht nur Atemgeräische mitübertragen, sondern auch Verschlusslaute (p, t) und Zischlaute (s, sch, tsch) unna-türlich hervorgoben.

Rückkopplung bedeutet, dass ein Teil des von den Lautsprechern abgegebenen Schalls vom Mikrofon aufgenommen und verstärkt wieder den Lautsprechern zugeleitet wird. Ab einer bestimmten Lautstärke (der Rückkopplungsgrenze) lauft these Signal gewissermaßen im Kreis, die Anlage heult und pfeift und kann nur durch Zurückdrehen des Lautstärkereglers wieder unter Kontrolle gebracht werden.

• Minimale Rückkopplungsneigung erreichen Sie, indem Sie die PA-Lautsprecher vor den Mikrofonen (am vorderen Bühnenrand) aufstellen.
• Wenn Sie Monitorlautsprecher verwenden,lassen Sie Ihr Mikrofon nie direkt auf die Monitore zeigen.

Rückkopplung kann auch durch Resonanzerscheinungen (als Folge der Raumakustik), besonders im unteren Frenzbereich, ausgelost werden, also indirect durch den Naheffekt. In thisem Fall brauchen Sie oft nur den Mikrofonabstand zu vergroßern, um die Rückkopplung zum Abreißen zu bringen.

4.3 Mikrofon stummschalten

Siehe Fig. 1.

4.4 Batterien/Akku austauschen

Siehe Fig. 3.

4.5 Mikrofontechnik

4.5.1 Besprechungsabstand und Naheffekt

Siehe Fig. 4.

4.5.2 Schalleinfallswinkel

Siehe Fig. 4.

4.5.3 Rückkopplung

Siehe Fig. 5.

4.5.4 Begleitchor
Siehe Fig. 6.

4 Betriebshinweise

1. Lassen Sie nie mehr als zwei Personen in ein gemeinsames Mikrofon singen.
2. Achten Sie darauf, dass der Schalleinfallswinkel nie länger als 35^ ist. Das Mikrofon ist für seitlich einfallenden Schall sehr unempfindlich. Wenn die beiden VocalistInnen aus einem längeren Winkel als 35^ auf das Mikrofon singen, * müssen Sie den Pegelregler des Mikrofonkanals so welt aufziehen, dass die Rückkopplungsgefahr zu groß wurde.

4.6 Mehrkanalanlagen

• Ist der Empfang auf einer der Frenzen gestört, suchen Sie am Empfänger mittels automatischer Frenzeinstellung ("FREQ" -> "AUTO" -> "CHANNEL") den{nachsten freien Kanal der gewährten Frenzgruppe.
• Sollen Sie keinen freien Kanal finden, wahren Sie am Empfänger mittels automatischer Frenzeinstellung ("FREQ" -> "AUTO" -> "GROUP") eine andere Frenzgruppe im Selben Preset und stellen Sie für jeder Sonder und Empfänger die Frenz neu ein.

4.7 Hinweise zur Batteriepflege

1. Wenn Sie den Sender länger als eineWoche nicht benützen,nehmen Sie die Batterien bzw. den Akku BP 4000 aus dem Sender hersaus.
2. Machen Sie es sich zur Gewohnheit, den Akku BP 4000 nach jedem Einsatz des Senders, der ein oder zwei Stücken gedauert hat, voll aufzuladen. Sie vermeiden damit, dass der Akku während des{nachsten Auftritts leer wird.
3. Laden Sie den Akku BP 4000 immer voll auf, wenn Sieihn getrennt vom Sender lagern. Dadurch bleibt die Kapazitat des Akkus länger erhalten.

5 Reinigung

• Zum Reinigen der Oberflächen des Senders verwenden Sie am besten ein mit Wasser befeuchtetes weiches Tuch.

Fehlermeldung	Fehler	Behebung
Err.>rF<	PLL-Fehler. (Empfänger kann sich nicht auf eingestellte Freqenz synchronisierung.)	1. Setup-Schalter kurz drücken und andere Freqenz einstellen.2. Tritt der Fehler wieder auf, wenden Sie sich an ihre AKG-Servicestelle.
Err.>SYS<	Es können keine Freqenzeinstellungen verändert werden.	1. Sender ausschalten und nach ca. 10 Sekunden wieder einschalten.2. Ist der Fehler dadurch nicht beho-ben, wenden Sie sich an ihre AKG-Servicestelle.
Err.>USr<	Letze Einstellung kann nicht geladen werden.	1. Freqenz neu einstellen.2. Tritt der Fehler*häufig auf, wenden Sie sich an ihre AKG-Servicestelle.
Err.>FrE<	Im Freqenzmenü kann keine Freqenz eingestellt werden.	1. Bisher eingestellte Freqenz wei-terverwenden.2. Setup-Schalter kurz drücken und Freqenz im Preset-Menü einstel-len.3. Tritt der Fehler*häufig auf, wenden Sie sich an ihre AKG-Servicestelle.
Err.>PrE<(angezeigt nach dem Einschalten und beim Versuch, ein Preset zu wahren -Meldung erscheidt auch am Empfän-ger!)	Alle Presets fehlerhaft, es ist nicht möglich, ein Preset zu wahren.	1. Freqenz im Freqenzmenü ein-stellen (Kapitel 3.6.2).2. Wenden sie sich an ihre AKG-Serv-icestelle.
Err.>PrE<(angezeigt nur nach dem Einschalten -Meldung erscheidt nicht am Empfän-ger!)	Ein oder mehrere Presets fehlerhaft.	1. Sie konnen Presets wahren, die fehlerhaften Presets werden jedoch nicht angezeigt.2. Wenden sie sich an ihre AKG-Serv-icestelle.
Err.>rPt<	Keine Anzeige der Restspielzeit möglich.	1. Batterien kontrollieren: Standarddak-kus sofort durch Batterien oder Akku BP 4000 ersetzen.2. Akku BP 4000 ausbauen und wie-der einbauen.3. Tritt der Fehler erneut auf, Akku laden4. Tritt der Fehler bei verschiedenen Akkus und Batterietypen auf, wen-den sie sich an ihre AKG-Service-stellte.
Err.>AF<	Kein Signal am Audioeingang.	1. Mikrofonkopf überprüfen.2. Mikrofonkopf montieren.3. Setup-Schalter kurz druppen.4. Tritt der Fehler*häufig auf, wenden Sie sich an ihre AKG-Servicestelle.
Rec.>Acc<	Akku BP 4000 benötigt Regeneration.	Regenerationszyklus durchführten.Siehe Bedienungsanleitung der op-tionalen Ladestation CU 4000.
Err.>JoG<	Internet Fehler im Setup-Schalter.	1. (Setup-Schalter funktioniert bzw.Fehlermeldung:) Sender ausschalten und nach 10 Sekunden wieder einschalten.2. (Setup-Schalter reagiert nicht:) Bat-terien aus dem Sender entfernendund wieder einlagen - Sender einschalten.3. Tritt der Fehler erneut auf, wenden Sie sich an ihre AKG-Servicestelle.

Obige Fehlermeldungen konnen entweder während des Betriebs oder nach dem Einsatz am Display erschienen.
Um eine Fehlermeldung zu loschen, drücken Sie den Setup-Schafter.
- Weitere Hinweise zur Fehlerbehebung finden Sie in der Bedienungsanleitung des Empfängers SR 4500.

Trägerfrequenzbereiche:	500-530, 570-600, 650-680, 680-710, 720-750, 760-790, 790-820 und 835-862 MHz
Trägerfrequenzen:	max. 1200
Modulationsart:	FM
Nennhub:	±20 kHz
Audioübertragungsbereich:	35 - 20.000 Hz
Klirrfactor bei 1 kHz:	<0,3% bei Nennhub
Signal/Rauschabstand:	typ. 118 dB(A)
Sendeleitung:	max. 50 mW ERP
Eingangspegel:	140 dB SPL bei Nennhub
Stromaufnahme:	<125 mA
Versorgungsspannung:	2 x AA 1,5 V-Batterien oder Akku BP 4000
Betriebsdauer:	15 h mit Alkali-Batterien, 12 h mit BP 4000
Abmessungen:	239 x 39 mm
Gewicht:	320 g ohne Batterien

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

Page
