1 Sicurezza e ambiente

1.1 Sicurezza

Non esponete l'apparecchio direttamente al sole, alla polvere e all'umidità, alla pioggia, a vibrazioni o a colpi.
1. Smaltite le batterie usate e gli accumulatorati usati sempre conformmente alle norme di smaltimento rispettovamente vigenti. Non gettate le batterie o gli accumulatorati nel fuoco (pericolato di esplsozione) o nei rifiuti residui.
2. Se rottamate l'apparecchio, togliete le batterie risp. gli accumulatori,分开e scatola, elettronica e cavi e smaltite tutti i componenti conformmente alle norme di smaltimento vigenti per essi.
3. L'imballaggio è riciclabile. Smaltite l'imballaggio in un appostoSYSTEMA di raccolta.

1.2 Ambiente

2.1 Introduzione

Vi ringraziamo di aver scelto un prodotto dell'AKG. Leggete per favore attendamente le istruzioni per l'uso prima di usare l'apparecchio e conservate le istruzioni per l'uso per poterle consultare in caso di necessità. Vi auguriamo buon divertimento e molto.Successo!

2.2 In dotazione

1 trasmettitore a mano HT 4500	2 batterie da 1,5 V, dimensione AA	1 raccordo per supporto SA 63

• Controllate per favore se la confezione contiene tutti i componenti di cui sopra. Se manca qualcosa rivolgetevi al vincro rivenditore AKG.

2.3 Accessori optionali

• Accessori optionali si trovano nel catalogo/folder attuale dell'AKG o al site www.akg.com. Il vostro rivenditore è a vostra disposizione per eventuali consigli.

2.4 Descrizione

Il trasmettitore a mano HT 4500 può essere iniziare con differenti teste microfoniche (non in dotazione) ed essere la stessa qualità acustica come i corrispondenti microfoni a cavo. L'acustica delle teste microfoniche disponibili per l'HT 4500 è appositamente ideata per impieghi vocali.

L'HT 4500 lavora in una gamma regolabile di al massimo 30MHz nella gamma delle fre-quenze portanti UHF da 500MHz fino a 862MHz . Entro esta gamma potete regolare la frequenza portante o direttamente in passi da 25kHz oppure sceglierra dai gruppi di fre-quenze preprogrammati e dai canali del vostro trasmettitore.

Il trasmettitore ha tre modi d'esercizio:

Nel modo LOCK, il trasmettitore trasmette il segnale d'uscita del microfono al ricevitore. Tutte le funzioni di regolazione e tutti gli elementi di lavoro, ad eccezione dell'interruttore MUTE, sono elettronicamente bloccati per evitare che i parametri vengano cambiati involuntariamente durante la trasmissione. Sul display a cristalli liquidi viene visualizzata l'indicazione "LOCK".

Nel modo ACTIVE, potete cambiare e memorizzare la frequenza di trasmissione ed il livello d'ingresso.

Nel modo SILENT è attivata solo l'alimentazione del trasmettitore, ma non viene trasmesso un segnale radio. Raccomandiamo di regolare la Frequenza portante del trasmettitore sempre in quello dato d'esercizio. Solo così potete stare sicuri di non "andare in onda" per sbaglio su una Frequenza non ammessa/non coordinata e di disturbare eventualmente altri servizi radio o microfoni radio attivi.

Sul display a cristalli liquidi con illuminazione dello sfondo vengono visualizzati tutti i parametri importanti, lo stato attuale di carica delle batterie e la durata d'esercizio residua del trasmettitore.

Il trasmettitore a mano è dotato di un'antenna a dipolo integrata nella scatola e può essere o con 2 batterie commerciali della dimensione AA oppure con l'accumulatore opzionale BP 4000 della AKG.

Important!

Non usate in nessun caso accumulatori standard! In caso di cortocircuito dei contatti di carica quello tipo di accumulatoratore più danneggiare il trasmettitore e inoltre non permette un'indicazione della durata d'esercizio residua della batteria. La AKG non risponde per eventuali danni.

2.4.1 Elementi di lavoro

Vedi fig. 1.

1 LED di controlo: Il LED di controllo a due colori indica i seguenti stati d'esercizio del trasmettitore a mano:

Verde: Il segnale d'uscita della testa microfonica viene inoltrato al trasmettitore che a suaolta trasmette il segnale audio al ricevitore.

Rosso: Nei seguenti casi il LED di controllo si accende di rosso:

Il segnale audio è silanziato. Poiché la frequenza portante continua ad essere trasmessa, nel ricevitore non si sentono rumori disturanti.
- Le pile rispettamente l'accumulatore saranno scariche / sare scarico fra 60 minuti al massimo.
- Dopo l'attivazione, il LED di controllo rimane accesso di rosso nelle trasmettitore regola la frequenza portante sul valore memorizzato. Quando il segnale audio non è silanziato, il LED di controllo, dopo la regolazione della frequenza, diventa verde.

Scuro: II trasmettitore si trovare nel modo SILENT.

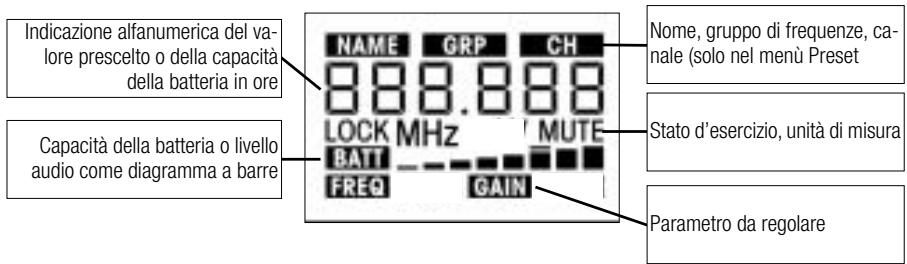

2 Display: Il trasmettitore è dotato di un display LC a cinque righe:

Il display visualizza tutti i parametri del trasmettitore a mano:

• Freqenza portante in MHz o come canale del gruppo di frequenze
• Livello d'ingresso audio
• Stato di carica della batteria e durata d'esercizio residua
• Indicazioni di errori
• Menu di regolazione: menu frequenze, menu Preset, menu Gain

L'illuminazione dello sfondo del display si attiva sempre quando attivate l'interruttore

Setup e si disattiva automaticamente après circa 10 secondi.

3 Tasto ON/OFF: premere brevamente (circa 0,6 secondi) per attivare l'alimentazione del trasmettitore manuale. Nel contempo vengono attivati il display (2) e il LED di controllo (1). Dopo ca. 7 secondi il trasmettitore è pronto all'esercizio.

Premere a lungo il tasting ON/OFF (circa 2 secondi) per spegnere l'alimentazione del trasmettitore manuale.

Come protezione contro l'azionamento involontario, il tasto ON/OFF è disposto in una rientranza.

4 Interruttore MUTE: Silenzia il segnale audio quando lo spostate verso l'esterno (freccia). Il LED di controlo (1) diventa rosso. Poiché l'alimentazione e la frequenza portante RF rimangono accese, nel ricevitatore non si sentono rumori disturanti quando il segnale audio è silenziato.
Per riattivare il segnale audio, spostate l'interruttore MUTE verso l'interno (verso il tasto ON/OFF). Il LED di controllo diventa verde.
L'interruttore MUTE è attivo in tutti i modi d'esercizio.
5 Contatti di carica: I contatti di carica disposti in una rientranza vi permettono di caricare l'accumulatore opzionale AKG BP 4000 con l'aiuto dell'apprecchio di carica CU 4000, sempre opzionale,enza dover togliere gli accumulatorali dello scomparto batterie.
6 interruptore Setup: Regola i diversi parametri del trasmettitore a mano. L'interruttore Setup ha le seguenti funzioni:

Vedi fig. 1.

2 Descrizione

• Nel modo LOCK:

Girare brevamente a sinistra o a destra: cancellare traindicazione della frequenza, indicazione del Preset (solo quando è memorizzato un Preset), della sensibilità d'ingresso e della capacité delle batterie (in ore).

Premere a lungo:ambiare sul trasmettitore attenuato tra modo LOCK ed ACTIVE; attive il trasmettitore disattivato nel modo SILENT.

• Solo nel modo ACTIVE e nel modo SILENT:

Premere breve: richiamare i parametri da scegliere o confirmare il valore prescatto.

Girare brevamente a sinistra: scegliere il punto del menu o ridurre il valore da regolare.

Girare brevemente a destra: scegliere il punto del menu o augmentare il valore da regolare.

Girare brevemente a sinistra o a destra e tener premuto: i valori regolabili vengono visualizzati sul display uno dopo l'alto.

7 Copertura scomparto batterie: Copertura svitabile dello scomparto batterie.
8 Etichetta frequenza: Sul gambo del trasmettitore a mano è disposa un'etichetta adesiva recante l'indicazione della gamma delle frequenze portanti e le informazioni relative all'omologazione.
9 Scomparto batterie per accogliere le due batterie da 1,5 V dimensione AA in dotazione o del accumulatore opzionale BP 4000.

2.4.2 Teste microfoniche sostituibili (opzionali)

Vedi fig. 2.

Le teste microfoniche sostituibili (11) D 5 WL1, C 5 WL1, D 3700 WL1, D 3800 WL1, C 5900 WL1 e C 535 WL1 sono dotate dello stesso trasduttore acustico come la versione a filo del corrispondente microfono e possiedono quando le stesse qualita acustiche e meccaniche.

Ottimale sicurezza contro il feedback, compensazione delle vibrazioni meccaniche, costruzione particolarmente robusta e filtering antisoffio e antipopping integrato sono soltanto alcuni deivantaggi essenziali di quosti microfoni.

Per ulteriori dettagli consultate i rispettivi opuscoli AKG e il site www.akg.com.

3 Messa in esercizio

Important!

• Prima di mettere in esercizio il vostro WMS 4500, controllate se il trasmettitore e il ricevitore sono regolati sulla stessa frequenza. Vedi al riguardo capitolo 3.6 e le istruzioni per l'uso del ricevitore.
• Consiglio di sintonizzato tutti i canali sullo stesso Preset e sullo stesso gruppo di frequenze.

Nei segunt capitoli, leindicazioni lampeggianti sono contrassegnate con i segni n = n e < < · I valori numerici sono esempi di possibili regolazioni.

●	Premere brevamente l'interruttore Setup
●	Premere a lungo l'interruttore Setup
●	Girare l'interruttore Setup breve a sinistra
●	Girare l'interruttore Setup breve a destra
●	Girare l'interruttore Setup breve a si-nistra o a destra

• Avvitate la testa microfonica in senso orario sulla filettatura del trasmettitore a mano. I collegamenti elettrici vengono realizzati automaticamente.

• Svitate la copertura dello scomparto batterie (1) in senso antiorario dal trasmettitore.

• Spingete il bottone d'arresto (2) verso la testa microfonica per sbloccare la staffa di sicurezza (3).
• Durante esta operazione tenete assolutamente ferma la staffa di sicurezza (3). La staffa di sicurezza è molleggiata e potrebbe causare ferite quando sbalza fuori.
• Inserite le due batterie in dotazione nell' scomparto batterie seguendo i simboli indicati
  nello scomparto. Se inserite le batterie in senso sbagliato, il trasmettitore non viene alimentato con cor-
  rente.
• Premete la parte superiore della staffa di sicurezza (3) sullo scomparto batterie fin quando il bottone d'arresto (2) scatta e riavitate la copertura dello scomparto (1) sul trasmetitore.
• Invece delle batterie in dotazione potete insertire ancche l'accumulatore opzionale BP 4000 dell'AKG. L'accumulatore si insertisce nella scomparto batterie solo quando è poszionato correttamente, non può essere訊are in senso sbagliato.

• Non usate in nessun caso accumulatori standard! In caso di cortocircuito dei contatti di carica, quosti accumulatori potrebbero danneggiare il trasmettitore e non permettono inoltre l'indicazione della durata d'esercizio residua della batteria. La AKG non risponde per eventuali danni.

• Modo LOCK: Il trasmettitore trasmette il segnale d'uscita al ricevitore. Tutte le funzioni di regolazione sono bloccate elettronicamente per evitare che i parametri vengano involontariamente cambiati durante la trasmissione.

• Modo ACTIVE: Il trasmettitore trasmette il segnale d'uscita del microfono al ricevitore. Tutti gli elementi di lavoro sono attivi. Potete controllare tutti i parametri del trasmettitore e regolare la frequenza portante (vedi capitolo 3.6) nonché la sensibilità d'ingresso (vedi capitolo 3.8).
• Modo SILENT: L'alimentazione del trasmettitore è attenuata, ma non viene trasmesso un segnale radio. Il LED di controllo rimane scuro. Tutti gli elementi di lavoro sono attivi.

Awertenza:

Simboli

3.1 Come montare la testa microfonica

Vedi fig. 2.

3 Messa in esercizio

Potete controllare tutti i parametri del trasmettitore e regolare la frequenza portante (vedi capitolo 3.6) e la sensibilità d'ingresso (vedi capitolo 3.8).

Important!

Vi raccomandiamo di regolare la frequenza portante del trasmettitore sempre nel modo SILENT. Soloosi potete star sicuri di non "andare in onda" involontaria-mente su una frequenza non ammessa e disturbare eventualmente altri servizi radio.

3.4 Come attivare il trasmettitore

A seconda di come attivate il trasmettitore, quello, dopo l'attivazione si trova o nel modo LOCK o nel modo SILENT.

Important!

Se non siete sicuri su quale frequenza portante è regolato il trasmettitore, attive il trasmettitore nel modo SILENT e controllate se la frequenza portante regolata è ammessa e se corrisponde alla frequenza di ricezione.

3.4.1 Attivazione nel modo SILENT

Vedi fig. 1.

1. Tenete premuto l'interruttore Setup (6) fin quando l'illuminazione dello sfondo del display (2) si attiva.

Sul display (2)iene visualizzata la versione firmware e dei preset, successivement la frequenza portante attualmente prescelta in MHz.

L'illuminazione dello sfondo si disattiva e viene visualizzata la segunte indicazione:

Il trasmettitore è nel modo SILENT.

1. Se la frequenza portante del trasmettitore non è ammessa e/o non corrisponde alla frequenza di riscizione, regolate il trasmettitore su una frequenza portante idonea (vedi capitolo 3.6).

2. Premete il tasting ON/OFF (3) per circa 0,6 secondi.

3. Il trasmettitore è nel modo LOCK quando sul display (2) viene visualizzata la segunte indicazione:

3.4.2 Attivazione nel modo LOCK

Vedi fig.1.

L'indicazione "LOCK" significa che tutti gli elementi di lavoro, fatta eccezione per l'interruttore "MUTE", sono assicurati elettronicamente contro azionamenti sbagliati.

Avertenza:

• Quando il microfono è silanziato, sul display viene visualizzataanche l'indicazione "MUTE" e il LED di controlo (1) è accesso di rosso. Se il microfono non è silanziato, non viene visualizzata l'indicazione "MUTE" e il LED di controlo (1) è accesso di verde.

3 Messa in esercizio

• Tenete premuto il tasting ON/OFF (3) fin quando sul display (2) viene visualizzato l'annunci "OFF".

Il display (2) diventa scuro, l'alimentazione del trasmettitore è spenta.

• Se non siete sicuri su quale frequenza è regolato il trasmettitore, attivate il trasmettitore nel modo SILENT come indicato nei passi 1 e 2. In quello modo d'esercizio potete controllare e regolare la frequenza di trasmissione ed il livello d'ingressoenersa trasmettere un segnale radio.

• Se il trasmettitore è inserito, disinseritelo.

• Tenete premuto l'interruttore Setup fin quando I'illuminazione dello sfondo del display si accende.

Sul display viene visualizzata la capacité della batteria in ore e come diagramma a barre, successivement la frequenza portante attualmente prescelta in MHz.

L'illuminatione dello sfondo si spelgne e viene visualizzata la seguente indicazione:

Il trasmettitore si trov a nel modo SILENT, sul display viene visualizzato il menu Preset.

1. Potete ora regolare nel menu Preset una delle frequenze preprogrammate in fabbrica (capitolo 3.6.1) oppure regolare nel menu delle frequenze la frequenza in passi da 25kHz (capitolo 3.6.2). Le frequence Preset sono state calculate in modo da non disturbsi reciprocamente.

Un Preset consiste in uno o più gruppi di frequenze portanti (= canali). Queste frequenze sono state calcolo in modo da non disturbsarsi reciprocamente (intermodulazioni). I Presets facilitano enormamente la progettazione di impianti pluri-canale. Fanno risparmiare tempo perché non dovete calore voi stessi le frequenze portanti e si possono evitare problemi di intermodulazione.

Ogni Preset ha un nombre ("NAME") composto di al massimo 2 segni e che si riferisce al paese in cui le rispettive frequenze portanti sono ammesses (p.e. "SD" per i paesi privi di regolamentazione, "US" per gli USA etc.). I nomi dei Presets sono in ordine alfabetico.

Se progettate un impianto pluri-canale, state attenti a impiegare solo frequence portanti (canali, indicazione "CH") dello stesso gruppo di frequence ("GRP"). Se usate frequence portanti di differenti Presets e/o di gruppi di frequence, possono verificarsi delle intermodulazioni.

• Alcuni Presets sono ammessi in più di un paese. Rivolgetevi in Internet al situ www.akg-frequency.at o alla vostra autorità di omologazione locale per sapere quale(i) gruppo(i) di frequenze è (sono) amesso(o) nel vostro paese.

• Premete brevamente l'interruttore Setup. L'indicazione "NAME" ed il nome del Preset at- tualmente prescelto cominciano a lampeggiare.

Se non è memorizzato nessun Preset, sul display viene visualizzato "-- -- --".

1. Per scegliere il prossimo Preset, girate l'interruttore Setup brevamente a destra.

Per scegliere il Preset precedente, girate l'interruttore Setup brevamente a sinistra.

1. Se avete scelto il gruppo di Preset desiderato, premete brevamente l'interruttore Setup. L'indicazione "GRP" e il numero del gruppo di frequenze attualmente prescelto cominciano a lampeggiare.

3.5 Disattivazione

(tutti i modi)

Vedi fig. 1

3.6 Regolare la frequenza portante

3.6.1 Menu Preset

Avverenza:

3 Messa in esercizio

1. Per scegliere il successivo numero più alto del gruppo di frequenze, girate l'interruttore Setup a destra.
   Per scegliere il precedente numero più basso del gruppo di frequenze, girate l'interruttore Setup a sinistra.
2. Se avete scelto il gruppo di frequenze desiderato, premete brevamente l'interruttore Setup.
   L'indicazione "CH" e il numero del canale attualmente presccto cominciano a lampeggiare. Ad agli canale corrisponde una frequenza portante programmata in fabbrica ed esente da intermodulazioni.
3. Per scegliere il successivo numero più alto di canale, girate l'interruttore Setup a destra. Per scegliere il precedente numero più basso di canale, girate l'interruttore Setup a sinistra.
4. Se avete terminato le vosre regolazioni, premete brevamente l'interruttore Setup. Sul display viene visualizzata la seguente individazione:

8a Se volete memorizzare la frequenza prescelta, premete brevamente l'interruttore Setup. La regolazioneiene memorizzata e sul display viene visualizzata la segunte individazione:

8b Se non volete memorizzare la frequenza prescelta, girate l'interruttore Setup brevamente a sinistra o a destra.

Sul display viene visualizzata la seguente indicazione:

• Premete brevamente l'interruttore Setup. Il trasmettitore rimane sintonizzato sulla frequenza originale.

1. Per portare il trasmettitore nel modo LOCK: spegnerlo e riaccenderlo nel modo LOCK.

2. Per arrivare dal menu Preset al menu Freqenze, girate l'interruttore Setup brevamente a sinistra. Premete brevamente l'interruttore Setup. Sul display viene visualizzata la seguente individazione:

1. Per augmentare il valore di 25kHz , girate l'interruttore Setup brevamente a destra. Per ridurre il valore di 25kHz , girate l'interruttore Setup brevamente a sinistra.
2. Se avete regolato la frequenza prescelta, premete brevamente l'interruttore Setup. Sul display viene visualizzata la segunte indicative:

4a Se volete memorizzare la frequenza prescelta, premete brevamente l'interruttore Setup. La regolazioneiene memorizzata e sul display viene visualizzata la segunte individazione:

4b Se non voile memorizzare la frequenza prescelta, girate l'interruttore Setup brevamente a sinistra o a destra. Sul display viene visualizzata la seguente indicazione:

• Premete brevamente l'interruttore Setup. Il trasmettitore rimane sintonizzato sulla frequenza originale.

3.7 Impianti pluri-canale

3 Messa in esercizio

1. Fate attenuationa regolaregni canale di trasmissione (trasmettitore ^+ ricevitore)su una propria frequenza portante.
2. Per trovare presto e in modo simplice frequenze portanti esenti da intermodulazioni vi raccommandiamo di scegliere, nel menu Preset, le frequenze portanti dallo stesso Preset e dallo stesso gruppo di frequenze.

Avverenza:

• Se la ricezione su una delle frequenze è disturbata, cercate sul ricevitore, con l'aiuto del Setup di frequenze automatico, il prossimo canale libero del gruppo di frequenze pre-scelto.

Se non trovate nessun canale libero scegliete sul ricevitore, con l'aiuto del Setup di fre-quenze automatico, un altro gruppo di frequenze dello stesso Preset e impostate di nuovo una Frequenza per agli trasmettitore e ricevitore.

Important!

Non gestite mai più di un canale di trasmissione contemporaneamente sullo stessoippo e sulla stessa frequenza portante. Ciò, per ragioni fisiche, compor-terebbe forti rumori disturbanti.

3.8 Come regolare la sensibilità d'ingresso

Potete regolare la sensibilità d'ingresso del trasmettitore o nel modo SILENT oppure nel modo ACTIVE. Vi raccomandiamo di regolare la sensibilità d'ingresso nel modo ACTIVE perché da questo modo potete passare diretamente nel modo LOCK senza dover prima spegnere il trasmettitore.

1. Per passare dal modo LOCK nel modo ACTIVE tenete premuto l'interrottore Setup per circa 2 secondi.

Sul display viene visualizzata la segunte indicative:

1. Girate l'interruttore Setup brevamente una volta a sinistra.

Sul display viene visualizzata la sensibilità d'ingresso attualmente prescelta in dB, sotto lampeggia l'indicazione "GAIN".

1. Premete brevamente l'interruttore Setup.

Sul display lampeggia il valore attualmente prescelto in dB.

1. Potete regolare la sensibilità d'ingresso o a mano (capitolo 3.8.1) oppure automaticamente (capitolo 3.8.2).

3.8.1. Regolazione a mano

1. Per augmentare il valore di 1 dB, girate l'interruttore Setup breveamente a destra. Per ridurre il valore di 1 dB, girate l'interruttore Setup breveamente a sinistra. Al valore "00" segue l'indicazione "Auto" (vedi capitolo 3.8.2).

2. Premete brevamente l'interruttore Setup. Sul display viene visualizzata la segunte individazione:

• Se volete memorizzare il valore prescelto, premete brevamente l'interruttore Setup. Sul display viene visualizzato il valore memorizzato in dB, l'indicazione "GAIN" lampegia.
• Se non volete memorizzare il valore prescelto, girate l'interruttore Setup brevamente a sinistra o a destra. Sul display viene visualizzato "SAVE > - n< "

• Premete brevamente l'interruttore Setup. Sul display viene visualizzato di nuovo il valore originale in dB, l'indicazione "GAIN" lampeggia.

• Potete regolare di nuovo la sensibilità d'ingresso ripetendo i passi da 1 a 2.

• Per portare il trasmettitore nel modo LOCK, premete l'interrottore Setup per circa 2 se-
  condi.
• Girate, nel menu GAIN, l'interruttore Setup a destra fin quando sul display viene visua-lizzata la segunte individazione:

1. Premete brevamente l'interruttore Setup. Sul display lampeggia l'indicazione " tEST<".

2. Parlate o cantate nel microfono. Il trasmettitore regola automaticamente la sensibilità d'ingresso ottimale. Il livello del segnale viene indicato sul display in forma di brevi trattini. Il livello di punta viene rappresentata da un trattino più spesso che rimane sul display per circa 2 secondi.

3. Premete brevamente l'interruttore Setup. Sul display viene visualizzata l'indicazione "SAVE > - < "

4. Se volete memorizzato il valore prescelto, premete brevamente l'interruttore Setup. Sul display viene visualizzato il valore prescelto in dB, l'indicazione "GAIN" lampeggia.

5. Se non volete memorizzare il valore prescelto, girate l'interruttore Setup brevamente a sinistra o a destra. Sul display viene visualizzato "SAVE > - n< "

6. Premete brevamente l'interruttore Setup. Sul display viene visualizzato di nuovo il valore originale in dB, l'indicazione "GAIN" lampeggia.

7. Potete regolare di nuovo la sensibilità d'ingresso ripetendo i passi da 1 a 4.

8. Per portare il trasmettitore nel modo LOCK, premete l'interruttore Setup per circa 2 se-
   condi.

3.8.2 Regolazione automatica

4.1 Menu di individazione e di regolazione

4.1.1 Modo LOCK

4 Indicazioni per l'esercizio

Nel modo LOCKavete a disposizione quattro menu diindicazione.

742.800 LOCK MHz MUTE BUT - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
1	Menù delle frequenze: Frequenza portante visualità- zata in MHz, attività delle batterie come diagramma a barre. L'indicazione "MUTE" significa che il microfono è silenziato.

←	NAME GRP CH 5d 3.001 LOCK BNT
2	Menù Preset (viete visual- izzato solo quando è mem- orizzato almeno un Preset): Frequenza portante visualiz- zata comme canale di un gruppo di frequenze, capac- ità delle batterie come dia- gramma a barre. Il microfono è accesso.

←	15 LOCK MUTE GAIN
3	Menu Gain: Sensibilità d'ingresso in dB.

	15.0 h LOCK
4	Menu batteria: Capacità delle batterie visualizzata in ore e come diagramma a barre. Il microfono è ac-ceso.

1. Per richiamare i singoli menu uno dopo l'altro, girate I'interruttore Setup sempre breve-mente a destra.
2. Girando l'interruttore Setup a sinistra potete rivedere i menu di cui sopra in ordine inverso.

4.1.2 Modo ACTIVE
e modo SILENT

Nel modo ACTIVE e nel modo SILENT vengono visualizzati i diversi menu di regolazione (vedianche capitolo 3.4-3.8) nel seguente ordine:

• Menu Preset
• Menu delle frequenze
• Menu Gain
• Capacità delle batterie

4.2 Comeambiare tra i modi d'esercizio

• Perambiare tra il modo LOCK e quello ACTIVE tenete premuto l'interruttore Setup per circa 2 secondi. Nel modo LOCK viene visualizzato sul display I'annunci "LOCK".

Avverenza:

• Potete effettuare trasmissionianche nel modo ACTIVE,enza limitazioni.Tenete pero presente che le regolazioni prescelte potranno cancellare quando azionate involontaria-.
  mente l'interruttore Setup.
  Dopo 15 minuti, il trasmettitore passa automaticamente nel modo LOCK.

4 Indicazioni per l'esercizio

• Perambiare tra il modo LOCK oppure il modo ACTIVE e il modo SILENT:

• Disattivate il trasmettitore.

• Attivate il trasmettitore tenendo premuto o il tasto ON/OFF per 0,6 secondi (-> modo LOCK) oppure l'interruttore Setup (-> modo SILENT) per circa 2 secondi.

• Per silenziare i microfono, spingete l'interruttore MUTE (4) verso il lato esterno del trasmettitore (freccia). Il LED di controllo (1) diventa roso.

• Per riaccendere il microfono, spingete l'interruttore MUTE (4) verso il centro del trasmettitore. Il LED di controllo (1) cambia sul verde.

Nel modo LOCK sul display, al di sotto dell'indicazione della frequenza, viene visualizzata permanentemente la capacité attuale della batteria sotto forma di diagramma a barre.

• Potete controllare la durata d'esercizio residua del trasmettitore girando brevamente l'interruttore Setup da una a tre volte (a seconda del menu attualmente attivo) a sinistra o a destra. Vedrete indica la capacité delle batterie expressa in ore e quello forma di diagramma a barre.
• Quando l'indicazione "BATT" comincía a lampeggiare, se al posting delle barre viene visualizzata una linea e il LED di controllo diventa rossso, sostituite quando prima le batterie o caricate l'accumulatore AKG BP 4000.

Un microfono per canto vi offre diverse possibilità di variare il suono della vostra voce riproduzione dall'implanto di sonorizzazione.

Osservate per favore i seguenti averimenti per poter impiegare il vosto trasmettitore a mano HT 4500 in modo ottimale.

Fondamentalemente, la Vostra voce gadagnera in pienezza e morbidezza in funzione della vicinanza tra le labbra ed il microfono; ad una maggior distanza dal microfono si produce invece uno spettro acustico di maggior riverbero e più distante, poiché viene esaltata l'acustica dell'ambiente.

Potrete quindi conferire alla Vostra因为你 un suono aggressivo, neutro o caretzevole, simplicamente modificando la distanza dal microfono.

L'effetto di prossimità si produce nella zona di immediata prossimità alla fonte sonora meno di 5 cm) e provoca una forte esaltazione dei bassi. Può conferire maggiore voluminosità alla voce oppure un suono intimo, marcato dalle tonalità basse.

• Cantate lateralmente rispetto al microfono o al di sopra del microfono. In tal modo otterrete un suono equilibrato e naturale.
• Se investe il microfono con la voce direttamente da davanti, trasmettereste nel cantoanche i rumori connessi alla respirazione, e i suoni occlusivi (p, t) e sibilanti (s, sc) verrebero esaltati in maniera innaturale.

La reazione è determinata dal fatto che il suono emesso dall' amplificatoreiene in parte ri- preso dal microfono che lo reinvia, amplificato, all'altoparlante. A partire da un determinato volume ("limite di reazione") quello segnale da luogo, in un certo qual modo, ad un circolo vizio, per cui il fischio emesso dall'impianto si intensifica sempre più e può essere arrestato solo diminuendo il volume.

• La massima sicurezza antireazione si ottiene posizionando le casse PA davanti ai microfoni, vale a dire lateralmente sul margine anteriore del palco.
• Se usate alteportaranti monitor, non punctate il vostro microfono mai direttamente sui monitor o sugli alteportaranti dell'impianto di sonorizzazione.

La reazione può essere causata ancche da risonanze (determine dall'acustica dell'amiente), in particolare nella gamma di frequenze Bassa, indirettamente quando dall'effetto di prossimità. In questei casi spesso è sufficiente augmentare la distanza dal microfono per interrompere la reazione.

4.3 Come silenziare il microfono

Vedi fig. 1.

4.4 Come sosituire le batterie/l'accumulatore

Vedi fig. 3.

4.5 Tecnica microfonna

4.5.1 Distanza microfonna ed effetto di prossità

Vedi fig. 4.

4.5.2 Angolo di incidenza del suono

Vedi fig. 4.

4.5.3 Reazione

Vedi fig. 5.

4.5.4 Coroignamento

Vedi fig. 6.

4 Indicazioni per l'esercizio

1. Non lasciate mai cantare più di due personne per microfono.
2. Mantenete un angolo di incidenza del suono di massimo 35^

Il microfono è molto insensible al suono che entra di lato. Se i due vocalisti cantano verso il microfono da un angolo maggiore di 35^ , dovreste regolare il livello del canale microfonico in modo tale che il pericolo di feedback diventerebbe troppo grande.

4.6 Impianti pluri-canale

• Se la ricezione su una delle frequenze è disturbata, cercate sul ricevitore, con l'aiuto della regolazione automatica della frequenza ("FREQ" -> "AUTO" -> "CHANNEL"), il prossimo canale libero del gruppo di frequenze prescelto.
• Se non trovate nessun canale libero, scegliete sul ricevitore, con l'aiuto della regolazione automatica della frequenza ("FREQ" -> "AUTO" -> "GROUP"), un altri gruppo di frequenze dello stesso Preset e scegliete per agli trasmettitore e ricevitere una frequenza nuova.

4.7 Indicazioni per la cura delle batterie

1. Se non utilizes il trasmettitore per più di una settimana, togliete le batterie rispettamente l'accumulatore BP 4000 dal trasmettitore.
2. Abituatevi a caricare l'accumulatore BP 4000 per intero agli volta che avete usato il trasmettitore per una o due ore. In quello modo evitate che che l'accumulatore si scarichi durante il prossimo impiego.
3. Caricate l'accumulatore BP 4000 sempre per intero se lo tenete separato dal trasmettitore. In tal modo la capacité dell'accumulatore rimane conservata più a lungo.

5 Pulizia

• Pulite le superfici del trasmettitore con un panno mòrbido umidificato di acqua.

Errori visualizzati sul display	Errore	Rimedio
Err.>rF<	Errore PLL. (Il ricevitore non è in grado di sincerizzarsi sulla frequenza pre-scelta.)	1. Premere brevamente l'interruttore Setup e scegliere un'altra fre-quenza.2. Se l'errore si verifica di nuovo, ri-volgetevi al vs. punto service AKG.
Err.>SYS<	La regolazione delle frequenze non può essere再来 chiariata.	1. Disattivare il trasmettitore e riatti-varlo dopo circa 10 secondi.2. Se l'errore non viene eliminato, ri-volgetevi al vs. punto service AKG.
Err.>USr<	L'ultima regolazione non può essere再来 cari-cata.	1. Regolare la frequenza di nuovo.2. Se l'errore si verifica spesso, rivolgetevi al vs. punto service AKG.
Err.>FrE<	Nel menu delle frequenze non si pos-sono regolare le frequenze.	1. Continuire ad usare la frequenza finora prescelta.2. Premere brevamente l'interruttore Setup e regolare la frequenza nel menu Preset.3. Se l'errore si verifica spesso, rivolgetevi al vs. punto service.
Err.>PrE< (visualizzato dato l'insertimento e du-rante il tentativo di prescegliere un Pre-set - indicazione visualizzataanche sul ricevitore!)	Tutti i Presets sono difettosi, non è pos-sibile prescegliere un Preset.	1. Regolare la frequenza nel menu delle frequenze (capitolo 3.6.2).2. Rivolgetevi al mystro punto service AKG.
Err.>PrE< (visualizzato solo dato l'insertimento -indicazione non visualizzata sul ricevi-tore!)	Uno o più Presets sono difettosi.	1. Potete prescegliere i Presets, ma quelli difettosi non vengono visua-lizzati.2. Rivolgetevi al mystro punto service AKG.
Err.>rPt<	Non è possible visualizzare il tempo di durata residua.	1. Controllare le batterie: Sostituire gli accumulator standard subito con batterie o un'accumulatore BP 4000.2. Smontare l'accumulatore BP 4000 e rimontarlo.3. Se l'errore si verifica di nuovo, cari-care l'accumulatore.4. Se l'errore si verifica con diversi accumulator e tipi di batterie, rivolgetevi al mystro punto service AKG.
Err.>AF<	Nessun segnale all'ingresso audio.	1. Controllare la testa microfonica.2. Montare la testa microfonica.3. Premere brevamente l'interruttore Setup.4. Se l'errore si verifica spesso, rivolgetevi al mystro punto service AKG.
Rec.>Acc<	L'accumulatore BP 4000 necessita di rigenerazione.	• Effettare il ciclo di rigenerazione. Consultare il manuale d'istruzioni del caricatore opzionale CU 4000.
Err.>JoG<	Errone interno nell'interruttore Setup.	1. (L'interruttore Setup funziona nono-stante l'indicazione di erre: ) di-sinserire il trasmettitore e,reinserirlo dopo 10 secondi.2. (L'interruttore Setup non reagisce:)Togliere le batterie dal trasmettitoree reinserirle – inseire il trasmetti-tore.3. Se l'erreso si verifica di nuovo, ri-volgetevi al vostro punto serviceAKG

• Le suddette indicazioni di errori possono essere visualizzate sul display durante l'esercizio o dopo l'attivazione.
• Per cancellare un'indicazione di erre premete l'interruttore Setup.
• Ulteriori informazioni su come rimediare agli errors sono contente nelle istruzioni per l'uso del ricevitore SR 4000.

Gamme delle frequenze portanti:	500-530, 570-600, 650-680, 680-710, 720-750, 760-790, 790-820 e 835-862 MHz
Frequenze portanti:	1200 mass.
Modulazione:	FM
Deviazione nominale:	±20 kHz
Gamma di trasmissione audio:	35 - 20.000 Hz
Fattore di distorsione a 1 kHz:	<0,3% a deviazione nominale
Rapporto segnale/rumore:	tip. 118 dB(A)
Potenza d'uscita RF:	50 mW ERP
Livello d'ingresso:	140 dB SPL a deviazione nominale
Assorbimento:	<125 mA
Tensione di alimentazione:	2 batterie AA da 1,5 V o accumulator BP 4000
Durata d'esercizio:	15 ore con batterie alcaline, 12 ore con BP 4000
Dimensioni:	239 x 39 mm
Peso:	320 genza batterie

Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al site http://www.akg.com oppure all'indirizzo email [e-mail].

Pagina
