MODE D'EMPLOI B&W ASW675 B&W

Si l’équipement est utilisé dans le pays d’achat, veuillez contacter le distributeur agréé de B&W qui a vendu l’équipement.

Conservez ce manuel – Vous devez pouvoir vous y référer dans le futur, notamment pour les instructions concernant la sécurité.

Si l’équipement est utilisé dans un pays autre que le pays d’achat, veuillez contacter le distributeur national B&W du pays de résidence, qui vous indiquera où vous pouvez faire réparer l’équipement. Vous pouvez appeler B&W au Royaume-Uni ou consulter notre site Web pour obtenir les coordonnées de votre distributeur local.

Suivez les recommandations – Toutes les recommandations concernant la sécurité durant le fonctionnement doivent être rigoureusement suivies.

Suivez les instructions de fonctionnement – Veuillez exclusivement vous conformer aux instructions qui suivent, concernant l’utilisation et les réglages de cet appareil.

Installation – Veuillez respecter les consignes données par le constructeur.

Alimentation – Cet appareil doit exclusivement être alimenté suivant les caractéristiques (tension, fréquence du secteur) indiquées sur l’étiquette collée en face arrière. En cas de doute, consultez immédiatement votre revendeur.

Mise à la terre ou en phase – Cet appareil ne nécessite pas de mise à la terre. Veillez simplement à insérer complètement et fermement la prise secteur dans la prise murale. Sur certaines versions, le câble secteur fourni possède des fiches avec détrompeur (une lame est plus large que l’autre) nécessitant un sens d’orientation précis, en fonction des normes de sécurité en vigueur dans les pays concernés. Dans tous les cas, si vous désirez utiliser un cordon prolongateur, assurez-vous qu’il répond bien aux normes de sécurité en vigueur dans le pays d’utilisation, et qu’il répond aux caractéristiques (puissance) du caisson de grave. En cas de doute, consultez un électricien agréé.

Précautions pour le câble d’alimentation secteur – Le câble d’alimentation doit être placé de telle manière qu’il ne subisse aucun coude ou pincement, ou toute contrainte susceptible de l’arracher accidentellement de sa prise ou de le détériorer.

Surcharge – Ne surchargez jamais une prise murale en tentant d’y brancher plus d’appareils (via des cordons prolongateurs et prises multiples) que sa puissance ne peut en supporter. Les risques d’incendie ou d’électrocution sont importants !

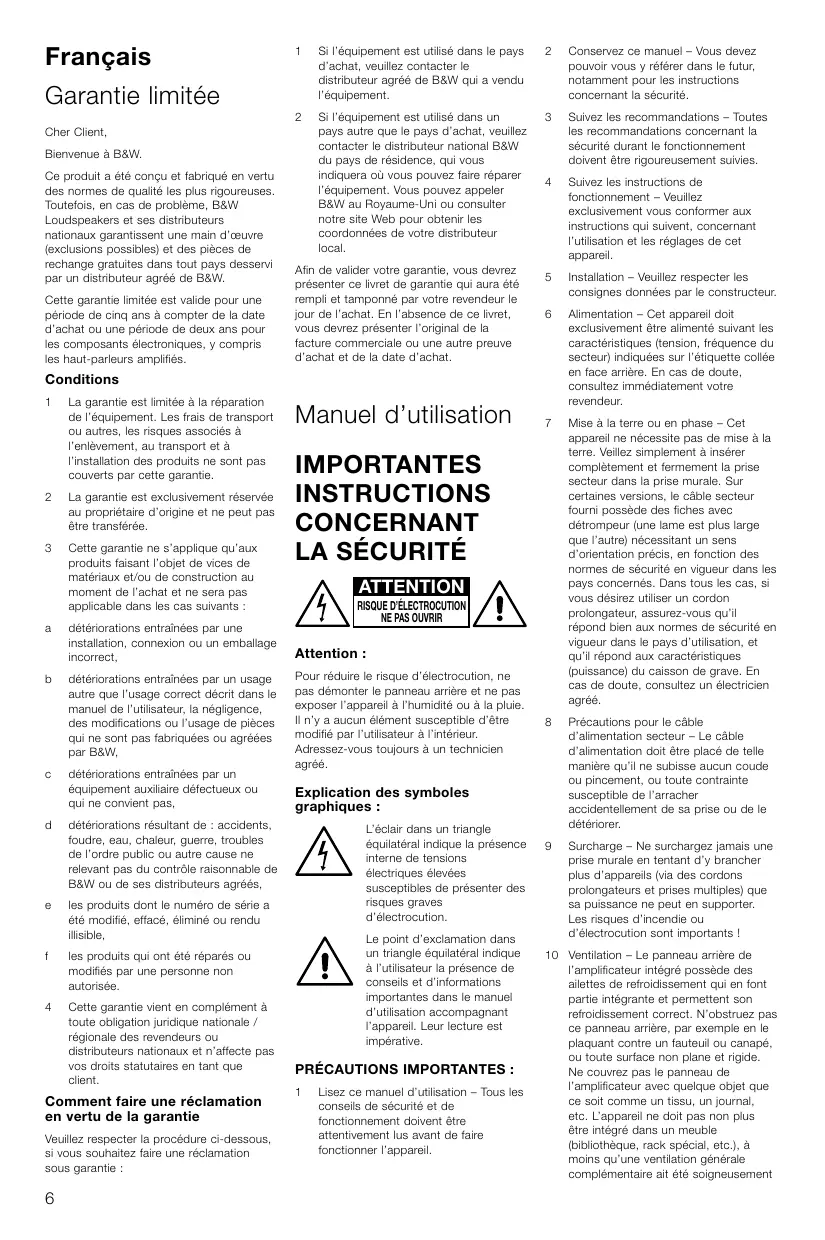

Garantie limitée Cher Client, Bienvenue à B&W. Ce produit a été conçu et fabriqué en vertu des normes de qualité les plus rigoureuses. Toutefois, en cas de problème, B&W Loudspeakers et ses distributeurs nationaux garantissent une main d’œuvre (exclusions possibles) et des pièces de rechange gratuites dans tout pays desservi par un distributeur agréé de B&W. Cette garantie limitée est valide pour une période de cinq ans à compter de la date d’achat ou une période de deux ans pour les composants électroniques, y compris les haut-parleurs amplifiés.

Afin de valider votre garantie, vous devrez présenter ce livret de garantie qui aura été rempli et tamponné par votre revendeur le jour de l’achat. En l’absence de ce livret, vous devrez présenter l’original de la facture commerciale ou une autre preuve d’achat et de la date d’achat.

La garantie est limitée à la réparation de l’équipement. Les frais de transport ou autres, les risques associés à l’enlèvement, au transport et à l’installation des produits ne sont pas couverts par cette garantie.

La garantie est exclusivement réservée au propriétaire d’origine et ne peut pas être transférée.

Cette garantie ne s’applique qu’aux produits faisant l’objet de vices de matériaux et/ou de construction au moment de l’achat et ne sera pas applicable dans les cas suivants :

détériorations entraînées par une installation, connexion ou un emballage incorrect,

détériorations entraînées par un usage autre que l’usage correct décrit dans le manuel de l’utilisateur, la négligence, des modifications ou l’usage de pièces qui ne sont pas fabriquées ou agréées par B&W,

détériorations entraînées par un équipement auxiliaire défectueux ou qui ne convient pas,

IMPORTANTES INSTRUCTIONS CONCERNANT LA SÉCURITÉ

ATTENTION RISQUE D’ÉLECTROCUTION NE PAS OUVRIR Attention : Pour réduire le risque d’électrocution, ne pas démonter le panneau arrière et ne pas exposer l’appareil à l’humidité ou à la pluie. Il n’y a aucun élément susceptible d’être modifié par l’utilisateur à l’intérieur. Adressez-vous toujours à un technicien agréé.

Explication des symboles graphiques :

détériorations résultant de : accidents, foudre, eau, chaleur, guerre, troubles de l’ordre public ou autre cause ne relevant pas du contrôle raisonnable de B&W ou de ses distributeurs agréés,

les produits dont le numéro de série a été modifié, effacé, éliminé ou rendu illisible,

les produits qui ont été réparés ou modifiés par une personne non autorisée.

Cette garantie vient en complément à toute obligation juridique nationale / régionale des revendeurs ou distributeurs nationaux et n’affecte pas vos droits statutaires en tant que client.

Comment faire une réclamation en vertu de la garantie Veuillez respecter la procédure ci-dessous, si vous souhaitez faire une réclamation sous garantie :

Manuel d’utilisation

L’éclair dans un triangle équilatéral indique la présence interne de tensions électriques élevées susceptibles de présenter des risques graves d’électrocution. Le point d’exclamation dans un triangle équilatéral indique à l’utilisateur la présence de conseils et d’informations importantes dans le manuel d’utilisation accompagnant l’appareil. Leur lecture est impérative.

PRÉCAUTIONS IMPORTANTES : 1

Lisez ce manuel d’utilisation – Tous les conseils de sécurité et de fonctionnement doivent être attentivement lus avant de faire fonctionner l’appareil.

10 Ventilation – Le panneau arrière de l’amplificateur intégré possède des ailettes de refroidissement qui en font partie intégrante et permettent son refroidissement correct. N’obstruez pas ce panneau arrière, par exemple en le plaquant contre un fauteuil ou canapé, ou toute surface non plane et rigide. Ne couvrez pas le panneau de l’amplificateur avec quelque objet que ce soit comme un tissu, un journal, etc. L’appareil ne doit pas non plus être intégré dans un meuble (bibliothèque, rack spécial, etc.), à moins qu’une ventilation générale complémentaire ait été soigneusement

prévue. Il doit y avoir un espace d’au moins 50 mm entre l’arrière de l’appareil et la cloison. Si l’appareil est intégré dans un meuble, une bibliothèque, un rack, une circulation d’air minimale doit être possible tout autour de lui, avec un espace d’environ 10 à 15 cm derrière, sur les côtés et le dessous du caisson, soit une largeur supplémentaire d’une trentaine de centimètres plus un espace d’au moins 5 cm à l’arrière et sur le dessus. 11 Chaleur – Cet appareil doit être placé loin de toute source importante de chaleur, telle que cheminée, radiateur, etc., ou même les amplificateurs de puissance dégageant aussi beaucoup de chaleur. Aucune source provoquant de flamme nue, comme celle d’une bougie, ne doit être placée directement sur l’appareil. 12 Fixation au mur ou au plafond – L’appareil ne peut être fixé au mur ou au plafond que si cela est expressément prévu et recommandé par le constructeur dans le manuel d’utilisation. 13 Eau et humidité – N’utilisez pas cet appareil près d’une source humide ou de l’eau – par exemple dans une salle de bains, près d’une piscine, dans un local très humide (présence de vapeur d’eau ou de condensation), etc. 14 Objets ou liquides étrangers – Ne jamais tenter d’introduire quelque objet que ce soit par les interstices présents sur l’appareil. Empêchez aussi tout renversement de liquide dans l’appareil, sous peine, dans les deux cas, d’importants risques d’électrocution. 15 Entretien – Débranchez toujours l’appareil de l’alimentation secteur avant de le nettoyer. Le coffret de l’appareil sera dépoussiéré avec un chiffon sec. Si vous désirez utiliser un produit de nettoyage en aérosol, ne pulvérisez pas directement sur l’appareil, mais sur le chiffon uniquement. Retirez tout d’abord le panneau frontal pour éviter de mettre des peluches sur celui-ci, mais prenez soin à ne pas abîmer le haut-parleur. Ce panneau frontal peut, lui, être nettoyé avec une brosse très douce. 16 Fixations – N’utilisez pas de systèmes de fixation pour l’appareil, autre que ceux expressément éventuellement recommandés par le constructeur, sous peine de détérioration irrémédiable. 17 Accessoires – Ne placez pas cet appareil sur un pied, tripode, meuble instable, etc. Il pourrait tomber, pouvant causer ainsi des blessures graves à un adulte comme à un enfant, et être irrémédiablement lui-même détérioré. N’utilisez des modes de surélévation expressément éventuellement recommandés par le constructeur. 18 Transport – L’appareil peut être transporté en utilisant un chariot adapté, mais en procédant avec

précaution. Évitez les freinages ou changements de direction trop brusques qui pourraient déstabiliser l’ensemble, entraînant la chute de l’appareil. En déplaçant l’appareil seul, prenez garde aux pointes supports de l’appareil qui pourraient détériorer moquettes, tapis et parquets, ou encore des câbles circulant sur le sol. Ne vous blessez pas vous-même avec ces pointes ! 19 Période de non-utilisation – Le câble d’alimentation secteur doit être débranché si vous n’utilisez pas l’appareil pendant une longue période ou pendant un orage. 20 Réparation – Ne tentez pas vousmême la moindre réparation, en cas de problème constaté. L’ouverture de l’appareil peut entraîner de graves risques d’électrocution. Adressez-vous toujours à un technicien agréé. 21 Service après vente – Débranchez impérativement l’appareil de sa prise secteur et adressez-vous immédiatement à votre revendeur agréé dans les cas suivant : a

Lorsque le câble secteur ou sa prise ont été endommagés.

Si du liquide ou des objets sont tombés à l’intérieur de l’appareil.

Si l’appareil a été directement exposé à la pluie ou à n’importe quel liquide.

Si l’appareil, après avoir suivi les instructions concernant son fonctionnement, ne marche pas normalement. N’utilisez que les commandes expressément citées dans ce manuel d’utilisation, et dans les conditions de fonctionnement indiquées. Une tentative de fonctionnement autre que celui expressément conseillé peut entraîner des dégradations nécessitant l’intervention longue et coûteuse d’un technicien agréé.

Si l’appareil est tombé, ou a été endommagé de quelque manière que ce soit.

Si l’appareil présente un changement manifeste dans son fonctionnement et ses performances, nécessitant manifestement l’intervention d’un réparateur agréé.

22 Remplacement de pièces – Lorsque le remplacement de certaines pièces ou composants est nécessaire, adressezvous toujours à un technicien qualifié et agréé. Veillez à ce que les pièces de remplacement soient rigoureusement conformes aux pièces d’origine. Des pièces différentes peuvent entraîner des risques d’électrocution, d’incendie et un fonctionnement non correct de l’appareil.

risque d’incendie, n’utilisez que des fusibles d’un type et d’une valeur conformes. L’amplificateur est conçu pour fonctionner à la tension nominale de son alimentation, dans une gamme comprise entre 100 volts et 230 volts, suivant la tension secteur indiquée. Les spécifications correctes pour chaque fusible, en fonction de la tension d’alimentation effectives, sont gravées directement sur l’appareil. 24 Vérifications – Après une quelconque intervention sur l’appareil par un technicien agréé, demandez à ce dernier de procéder à l’ensemble de vérifications nécessaires pour s’assurer du bon fonctionnement de l’appareil. 25 Champs magnétiques – L’appareil peut éventuellement générer un champ magnétique et de l’électricité statique. Ne le placez donc pas à plus de 50 centimètres d’un appareil pouvant être abîmé par ce champ magnétique (tube cathodique de téléviseur, cassettes audio ou vidéo, cartes magnétiques, etc.).

Introduction Nous vous remercions d’avoir choisi un Subgrave B&W. Depuis la création de notre entreprise en 1966, notre philosophie a toujours été la recherche de la perfection absolue. Inspirée par son fondateur, le regretté John Bowers, cette extraordinaire aventure n’a pas seulement conduit à de très lourds investissements consacrés à la recherche et à l’innovation, mais aussi à une profonde connaissance de la musique et des particularités du son cinématographique. Cette connaissance nous permet de nous assurer que la technologie sera toujours utilisée au service du meilleur résultat possible et non à la technique pour la technique. Ce Subgrave a été spécialement conçu pour les installations de cinéma domestique, mais aussi pour améliorer efficacement la reproduction des basses d’un système stéréophonique à deux canaux. L’emploi d’un tel subgrave n’apporte pas seulement une réponse plus étendue vers les très basses fréquences, il améliore la reproduction du médium grâce à la moindre sollicitation des enceintes principales dans le grave. Veuillez lire attentivement et totalement cette notice avant d’utiliser votre Subgrave. Toute installation sonore requiert un minimum d’attention et d’expérimentation si l’on souhaite en tirer le meilleur parti ; ce manuel vous guidera dans cette voie. Avant de raccorder le Subgrave au réseau électrique, il est important que vous preniez connaissance des consignes de sécurité pour vous sensibiliser à tout signe anormal ou alarmant. Rangez ce guide de manière à le retrouver facilement pour de futures consultations.

23 Fusibles de protection générale – Pour une protection parfaite contre tout

La distribution de B&W est assurée dans plus de 60 pays à travers le monde. Nous entretenons un réseau d’importateurs sélectionnés avec la plus grande attention. Quelque soit le problème qu’un revendeur

ne saurait régler, n’hésitez jamais à contacter votre agent national pour qu’il puisse vous assister.

Déballage (figure 1) Pour déballer aisément votre Subgrave tout en évitant le risque d’un choc malencontreux, veuillez procéder de la manière suivante : •

Ouvrez les abattants du carton au maximum puis retournez le colis.

Il suffit ensuite de soulever le carton pour que l’appareil sorte de l’emballage.

Nous vous conseillons de conserver le carton et ses accessoires pour toute utilisation ultérieure. En plus de ce manuel vous trouverez également : 1 Subgrave 1 sachet d’accessoires contenant : 4 pieds en caoutchouc 4 pointes de découplage 4 écrous 1 carnet de garantie internationale

Le tour du Subgrave (figure 2) 1

Indicateur de mise en service et veille

Réglage du filtre passe-bas

Commutateur Marche/Auto/ Veille

Commutateur d’égalisation (EQ)

Connexion/déconnexion du filtre passe-bas

Prises d’entrées de la modulation

Prises de sorties de la modulation

10 Prises de sorties pour chaînage (link out) 11 Porte fusible 12 Prise d’alimentation secteur 13 Commutateur de mise en service

Positionner le Subgrave Parce qu’il ne diffuse que de très basses fréquences et parce que les informations relatives à la localisation des sons y sont nettement moins importantes, le positionnement d’un Subgrave est beaucoup moins critique que celui d’enceintes à large bande. Vous disposez donc d’un choix plus large pour trouver l’emplacement idéal. Les meilleurs résultats sont obtenus, généralement, lorsque le subgrave est placé au milieu des enceintes satellites ou encore au voisinage immédiat de l’une d’entre elles. Lorsque vous utilisez deux subgraves, le mieux est que vous en placiez un à proximité de chaque satellite. Le positionner derrière l’auditeur, même dans une installation “surround”, procure une image généralement moins précise mais représente un compromis acceptable

quand les considérations domestiques l’emportent.

d’être transpercés par les pointes de découplage.

Les réflexions du son sur les parois de la pièce modifient la qualité de reproduction de toute enceinte acoustique car les murs et le sol qui se trouvent à proximité immédiate amplifient les basses. Cependant et contrairement à ce qui se passe avec les modèles à large bande, vous pourrez toujours rééquilibrer la balance sonore d’un ensemble utilisant un subgrave actif. Pour cela, il suffit d’ajuster le niveau sonore du caisson de grave et tout rentrera dans l’ordre. Il peut être tentant de rechercher l’amplification acoustique maximale en approchant le subgrave des angles de la pièce. Ceux-ci comportent trois parois (le sol et deux murs) qui amplifient très avantageusement et très efficacement les basses. Ce procédé permet de réduire la puissance du subgrave et, par voie de conséquence, le travail du haut-parleur lui-même. C’est une voie qu’il faudra, cependant, emprunter avec beaucoup de prudence car la position en encoignure n’est pas nécessairement la meilleure pour ce qui concerne les résonances de salle. Mal contrôlées, cellesci peuvent altérer gravement la régularité de la réponse en fréquences. Il n’existe pas de meilleur procédé que l’expérimentation, chaque salle étant très différente d’une autre. Vous devrez explorer une grande variété d’emplacements avant de faire votre choix définitif. Utiliser un extrait musical avec un instrument grave montant et descendant la gamme est très utile pour juger l’équilibre des basses. Ecoutez attentivement les notes très contrastées, trop faibles ou exagérément fortes. Le fait de posséder un subgrave séparé autorise une optimisation très efficace de votre installation. Vous pourrez tenir compte des résonances de la pièce tout en soignant l’image stéréophonique, parce que vous pourrez adopter un emplacement spécifique différent pour le subgrave et pour les satellites.

Ne déplacez pas l’appareil en le faisant glisser sur ses pointes. Vous risquez de les arracher ou de causer des dégâts.

Si le subgrave est placé dans un espace très restreint (intégré dans un meuble par exemple), cet espace devra être ventilé afin qu’il y ait suffisamment d’air pour refroidir l’appareil ; questionnez votre revendeur à ce sujet. Un jeu de quatre pointes de découplage est fourni avec le subgrave. Ces pointes traversent le tapis ou la moquette, dans le but de procurer une assise très ferme en recherchant un contact direct avec le sol. Si l’appareil doit être placé sur une surface fragile (un parquet par exemple), placez un petit disque de protection sous chaque pointe ou choisissez d’utiliser les pieds en caoutchouc à la place de ces pointes. Que vous ayez choisi l’une ou l’autre solution, vissez préalablement les écrous à fond sur les tiges filetées puis vissez à leur tour et complètement, les pieds ou pointes dans les inserts prévus à cet effet sous l’enceinte. En cas de manque de stabilité, desserrez les pieds ou pointes opposés jusqu’à l’obtention d’une parfaite stabilité. Pour terminer, bloquez les écrous contre les inserts. Contrôlez que les câbles ne risquent pas

Prenez garde de ne pas vous piquer avec les pointes.

Raccordement électrique Déconnectez les appareils du réseau électrique tant que le raccordement n’est pas totalement terminé et contrôlé. Vous empêcherez tout risque de détérioration du matériel en cours d’opération. La fonction principale d’un subgrave actif est de recevoir le signal provenant d’une chaîne d’amplification. En stéréophonie à deux canaux, il sépare la modulation en deux bandes : les basses fréquences et les hautes fréquences, ces dernières sont dirigées vers les enceintes satellites. Les basses des canaux gauche et droit sont m élangées en une seule voie mono, reproduite par l’unique haut-parleur de basses. Notre subgrave offre une grande flexibilité d’utilisation. Il autorise deux modes de raccordements distincts : soit à partir d’un préamplificateur, en le connectant aux embases RCA, soit à partir d’un amplificateur, en le raccordant aux connecteurs de 4 mm que vous trouverez sur le panneau arrière. Reportez-vous au tableau suivant afin de choisir la formule de raccordement convenable.

Application: Home Cinéma Le subgrave peut être utilisé avec n’importe quel décodeur possédant une sortie ligne “subwoofer” (généralement par une prise RCA). La majorité des décodeurs avec amplificateurs intégrés du marché possèdent cette prise. •

Décodeur avec un ou plusieurs subgraves – fig. 3

Application: 2 canaux audio Préamplificateur et amplificateur indépendants : a

Equipement : d’un ou plusieurs subgraves en monophonie : fig. 4

Equipement : deux subgraves avec signaux gauche et droit séparés : fig. 5

Ce subgrave n’est pas prévu pour être utilisé avec un amplificateur stéréophonique intégré, à moins qu’il ne possède une sortie directe du préamplificateur.

Utilisation de plusieurs Subgraves L’utilisation de plusieurs subgraves dans une seule installation est bénéfique dans les cas suivants : •

Quand vous souhaitez maintenir une séparation stéréophonique jusqu’aux très basses fréquences.

Lorsque vous avez une très grande salle à sonoriser.

Lorsque vous cherchez à obtenir une puissance sonore plus importante, particulièrement lorsque vous souhaitez reproduire les effets du Home Cinéma avec une très grande efficacité. Lorsque vous devez atténuer les effets gênants des résonances de votre salle d’écoute.

Si vous utilisez deux subgraves sur une installation à deux canaux, la séparation stéréophonique est améliorée si chaque canal possède son propre subgrave, placé à proximité du satellite correspondant. N’employez la configuration mono de la figure 4 qu’au cas où vous ne pourriez pas rapprocher les subgraves des satellites.

commute à nouveau en mode actif et le témoin lumineux s’éclaire en vert. Standby : Dans cette position, l’amplificateur est en veille permanente, le témoin lumineux est vert. Lorsque le subgrave ne doit pas être utilisé pendant une période assez longue, nous recommandons de l’isoler du réseau électrique en utilisant le commutateur d’arrêt (11) ou en retirant le cordon d’alimentation électrique.

Si vous souhaitez obtenir un réglage de grande précision, nous vous recommandons d’acquérir l’un de ces sonomètres très abordables que l’on trouve dans les magasins de pièces détachées électroniques; il s’agit d’un instrument totalement indispensable et vraiment peu coûteux.

Utilisation en deux canaux audio •

Réglez le volume à mi-course (12 heures).

Réglez le filtre passe-bas (low pass frequency) sur 80 Hz.

5 contrôles doivent être pris en considération :

Placez le commutateur “low pass frequency” sur “IN”.

Double contrôle des connexions

Le réglage de volume (2)

Avant de profiter de la qualité sonore de votre nouvelle installation et d’en optimiser finement les réglages, nous vous recommandons d’effectuer un double contrôle des connexions. Trop souvent, l’utilisateur découvre qu’une simple erreur de raccordement est à l’origine d’un résultat sonore médiocre. Pour éviter toute perte de temps, assurez-vous donc que :

Le réglage de la fréquence de coupure (3)

Placez le commutateur “EQ” en position A.

Commutez la phase (6) sur 0°.

Le commutateur de phase (7)

Le commutateur de filtre passe-bas (6)

Le commutateur d’égalisation “EQ” (5)

La phase soit correcte. Il ne faut aucune inversion de branchement positif et négatif vers les enceintes satellites. Une inversion de phase se traduit par une reproduction floue accompagnée d’une image instable et imprécise, par un manque de grave ou pire, par une combinaison des deux. Qu’il n’y a pas d’inversion entre les différents canaux et que chaque voie d’amplification est bien raccordée au haut-parleur correspondant. Le résultat obtenu pourrait être très singulier, par exemple : un orchestre disposé à l’envers ou, plus désastreux, le son de votre film se déplaçant dans la direction opposée à l’action visible à l’écran.

L’optimisation des réglages dépend beaucoup des caractéristiques des appareils associés à votre subgrave. En cas d’utilisation de plusieurs caissons de basses, assurez-vous que tous leurs réglages sont identiques.

Le commutateur de marche/auto/veille (4) n’isole jamais complètement l’amplificateur de l’alimentation qui fournit toujours une faible tension à un circuit sensitif auxiliaire. Le commutateur (4) fonctionne de la manière suivante : On : Lorsque le commutateur est sur cette position, l’amplificateur est en permanence en mode actif et le témoin lumineux (1) s’éclaire en vert. Auto : Lorsque vous commutez pour la première fois le subgrave en position “Auto”, l’amplificateur passe en mode totalement actif et le témoin lumineux (1) s’éclaire en vert. Après une période d’inactivité de 5 minutes environ, l’amplificateur passe automatiquement en mode veille et le témoin lumineux s’éclaire en rouge. Dès qu’un signal est détecté, l’amplificateur se

Réglages fins Le commutateur d’égalisation propose deux réglages. La position B est destinée à l’écoute à très haut niveau sonore. La position A offre une plus grande étendue et un excellent contrôle des fréquences basses.

2 canaux audio Utilisation du subgrave avec un décodeur Home cinéma Bien que le subgrave actif B&W ne soit pas certifié THX®, il peut être employé avec un controlleur THX®. •

Réglez le volume à mi-course (12 heures).

Le réglage de la fréquence de coupure (2) est sans effet.

Commutez le réglage de phase (6) sur 0°.

Placez le commutateur “LOW PASS FREQUENCY” en position “OUT”.

Placez le commutateur “EQ” en position A.

Mise en service Nous vous recommandons d’allumer votre subgrave avant qu’un signal puisse être envoyé aux amplificateurs. A l’inverse, pensez à éteindre le subgrave en dernier.

Reportez-vous également à la rubrique “Réglages fins”.

Reportez-vous également à la rubrique “réglages fins”. Si vous possédez un contrôleur THX®, assurez-vous que sa fonction “subwoofer” est activée. Ainsi configuré, ce dernier dispose des filtres et réglages de niveau adaptés au subgrave pour tous les modes. Pour le calibrage, seuls le générateur de bruit intégré au contrôleur THX® ainsi que ses réglages de niveau devront être employés. Vous devez relever une pression acoustique de 75 dB (pondéré C) à la position d’écoute pour chacune des enceintes. Avec les autres décodeurs, choisissez la configuration “small” ou “large” , la plus appropriée, avant de débuter les réglages. Utilisez le générateur et les réglages intégrés au décodeur pour calibrer les différentes enceintes du système. N’employez le réglage de volume du subgrave qu’au cas où la plage de réglage du décodeur est trop limitée pour vous permettre d’obtenir le niveau sonore souhaité.

Le réglage optimal de la phase ainsi que le réglage du filtre passe-bas sont interdépendants. Ils dépendent également de la coupure basse des satellites ainsi que de la disposition relative des différentes enceintes dans la pièce. Réglez le système de façon préférentielle et écoutez un programme riche en basses. Le meilleur compromis dépend de nombreux facteurs tels que : les performances et la tenue en puissance des satellites, le nombre de subgraves, leur position relative aux satellites. La gamme de 80 – 90Hz est un bon point de départ en tant que fréquence de coupure. A moins d’utiliser deux subgraves placés très près des satellites pour préserver la séparation gauche/droite, le choix d’une fréquence plus élevée risque de compromettre l’image stéréophonique et ne doit être envisagée que si les satellites ont des performances vraiment très limitées dans les basses. Pour bien régler votre système, commencez par ajuster la puissance du subgrave à votre goût puis affinez ce réglage en utilisant la plus large variété d’enregistrements. Cette méthode est préférable si vous voulez parvenir aux meilleurs résultats, car tout réglage ne convenant qu‘à un seul enregistrement peut se révéler très mauvais avec un autre. Procédez en plusieurs étapes, en ménageant certaines périodes de repos et surtout effectuez toutes vos écoutes au niveau sonore le plus réaliste possible. La perception de l’équilibre tonal varie considérablement avec le niveau de reproduction et la fatigue auditive, vous limiterez ainsi les risques d’erreurs. Vous devez chercher à obtenir une restitution équilibrée, sans exagération ni insuffisance des basses. Vous pouvez être

amené à retoucher, légèrement, la fréquence de coupure si le réglage de volume seul ne suffit pas à obtenir l’équilibre parfait. Pour chaque nouveau réglage du filtre passe-bas, écoutez le résultat obtenu en testant chacune des deux positions du commutateur de phase. Le bon réglage de phase est celui qui procure les basses les plus puissantes. Il dépend évidemment des performances des satellites dans le grave et de leur position relative par rapport au(x) subgrave(s) et à l’auditeur.

Home cinéma La situation en “home cinéma” est assez différente de celle des deux canaux audio. Le signal très basses-fréquences (LFE) doit être considéré davantage comme un canal séparé plutôt que comme une extension des satellites. Le filtre PASSE-BAS doit être désactivé, parce que le décodeur assure tout le filtrage nécessaire aux enceintes lorsqu’il est configuré en mode “small”. Malgré tout, il peut être nécessaire de jouer sur la polarité acoustique avec le commutateur de phase. Normalement, la phase doit être réglée en position 0° mais, si le subgrave se trouve à une distance assez différente des autres enceintes ou si l’amplificateur chargé d’alimenter ces autres enceintes inverse le signal, la position 180° pourra être préférée. Ecoutez en utilisant les deux positions et choisissez celle qui fournit son le plus complet. Les décodeurs disposent généralement d’un générateur de bruit calibré pouvant être utilisé pour ajuster le niveau relatif de toutes les enceintes, rendant l’opération de réglage plus aisée qu’en deux canaux. Ne soyez pas inquiets et n’hésitez-pas à réajuster les niveaux en fonction de vos préférences. Il est très facile se laisser emporter par les possibilités d’un subgrave. En général, la reproduction la plus réaliste et la plus satisfaisante à long terme estobtenue en ajustant le subgrave en dessous niveau standard de calibration.

Autres applications Si vous ne parvenez pas à un équilibre satisfaisant, si le grave semble gonflé ou si certaines notes sont reproduites avec exagération tandis que d’autres sont à peine audibles, c’est que vous vous trouvez, probablement, en présence de problèmes d’interface avec la salle d’écoute. Vous aurez avantage, dans ce cas, à reconsidérer l’emplacement du subgrave. Un simple déplacement de 15 cm peut avoir effet spectaculaire sur la qualité sonore. Essayez égalementalement de le surélever. L’utilisation de plusieurs subwgraves est bénéfique car elle atténue les effets de résonance de la salle. Positionnés à des places différentes, ces subgraves excitent aussi des fréquences différentes. Les résonances sont donc moins exagérées, voire même masquées. Le son est enrichi, beaucoup plus naturel et surtout moins coloré. Attention ! une modification appréciable de distance relative entre le ou les subgraves, satellites et l’auditeur nécessite, à chaque fois, un nouveau contrôle de la phase. Si vous êtes amené à modifier les raccordements entre le subwoofer et les autres appareils, en

utilisant les connexions pour préamplificteur à la place des connexions pour amplificateur, ou inversement, il est indispensable de contrôler à nouveau le réglage de phase. Le subgrave comporte, effet, un filtre passe-haut non réglable qui est destiné au raccordement idéal des satellites. La pente d’atténuation de ce filtre passe-haut varie selon que l’on utilise le circuit pour amplificateur ou pour préamplificateur. C’est cette différence qui se traduit par une modification tout à fait normale de la phase. Il faut, également procéder à la vérification systématique du niveau du subgrave. Celui-ci peut varier selon que vous l’avez approché ou éloigné de la zone d’écoute (l’emploi du règlage interne du décodeur ou du règlage de volume du subgrave conviennent tous les deux car ils produisent exactement le même effet). Ce dernier contrôle ne doit s’opérer qu’après vérification de la phase.

Prenez soin de votre subgrave L’ébénisterie du subgrave s’entretient à l’aide d’un chiffon doux et sec. Vous pouvez utiliser un produit d’entretien en aérosol à condition de le vaporiser sur le chiffon, jamais directement sur l’appareil. Retirez la grille pour éviter de la tâcher, tout en prenant garde de ne pas endommager le transducteur. Cette grille se nettoie simplement avec une brosse douce. N’utilisez jamais le subgrave en tant que table basse. Pendant le fonctionnement de l’appareil tous les objets posés sur le dessus sont en mesure de vibrer et de créer des bruits parasites gênants. Evitez, tout particulièrement, de renverser du liquide (boissons ou eau d’un vase). Si vous ne devez pas employer votre subgrave pendant une assez longue période, pensez à le déconnecter du réseau électrique. Notes : Le subgrave s’éteint automatiquement lorsqu’il est utilisé de manière excessive. Si cela vous arrivait, vous pouvez le réinitialiser en l’éteignant puis en le l’allumant de nouveau par le biais du commutateur marche/arrêt.
