MODE D'EMPLOI B&W ASW2000 B&W

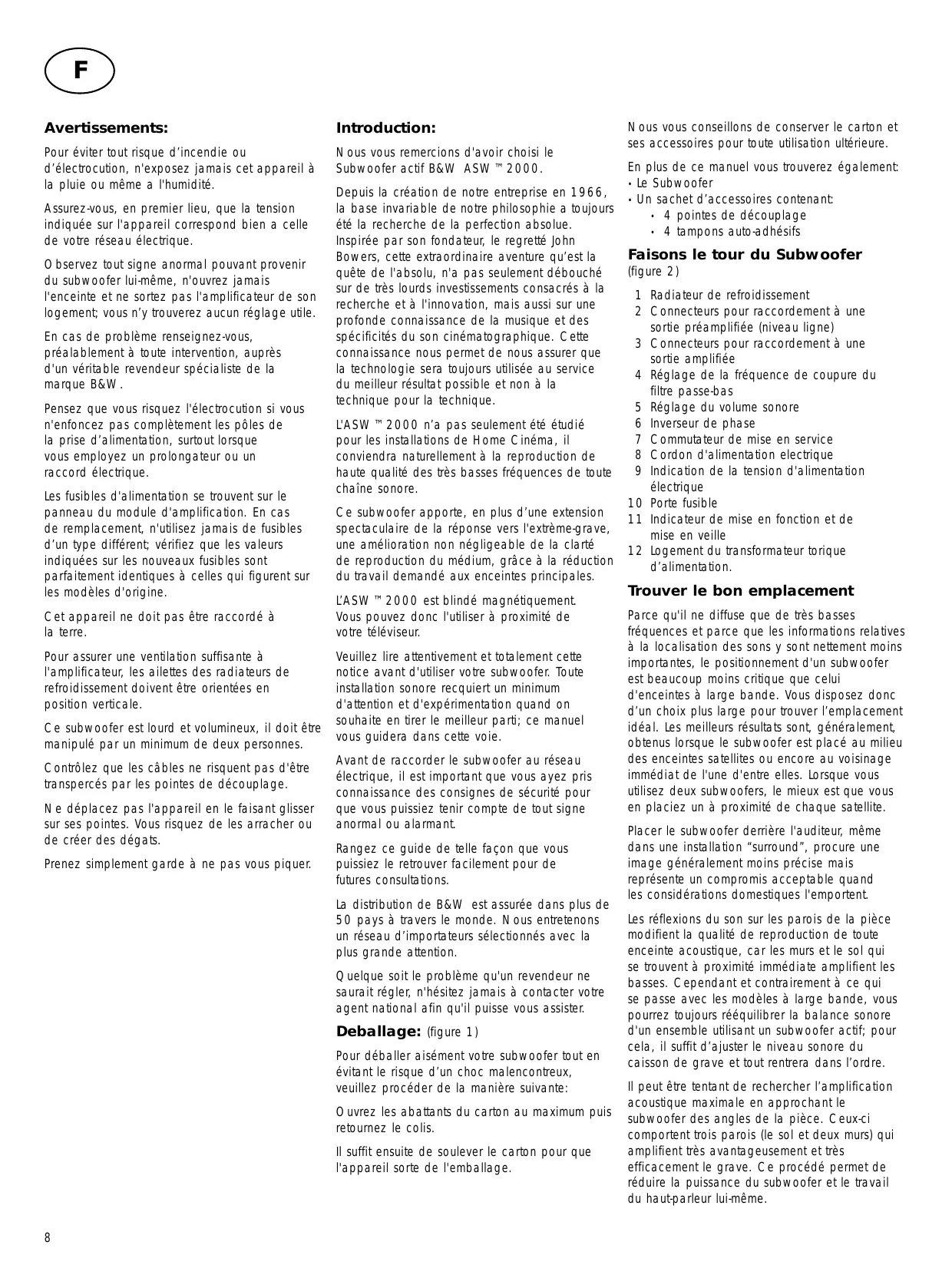

Pour éviter tout risque d’incendie ou d’électrocution, n'exposez jamais cet appareil à la pluie ou même a l'humidité.

Nous vous remercions d'avoir choisi le

Subwoofer actif B&W ASW™2000.

Assurez-vous, en premier lieu, que la tension indiquée sur l'appareil correspond bien a celle de votre réseau électrique.

Observez tout signe anormal pouvant provenir du subwoofer lui-même, n'ouvrez jamais l'enceinte et ne sortez pas l'amplificateur de son logement; vous n’y trouverez aucun réglage utile. En cas de problème renseignez-vous, préalablement à toute intervention, auprès d'un véritable revendeur spécialiste de la marque B&W. Pensez que vous risquez l'électrocution si vous n'enfoncez pas complètement les pôles de la prise d’alimentation, surtout lorsque vous employez un prolongateur ou un raccord électrique. Les fusibles d'alimentation se trouvent sur le panneau du module d'amplification. En cas de remplacement, n'utilisez jamais de fusibles d’un type différent; vérifiez que les valeurs indiquées sur les nouveaux fusibles sont parfaitement identiques à celles qui figurent sur les modèles d'origine. Cet appareil ne doit pas être raccordé à la terre. Pour assurer une ventilation suffisante à l'amplificateur, les ailettes des radiateurs de refroidissement doivent être orientées en position verticale. Ce subwoofer est lourd et volumineux, il doit être manipulé par un minimum de deux personnes. Contrôlez que les câbles ne risquent pas d'être transpercés par les pointes de découplage. Ne déplacez pas l'appareil en le faisant glisser sur ses pointes. Vous risquez de les arracher ou de créer des dégats. Prenez simplement garde à ne pas vous piquer.

Depuis la création de notre entreprise en 1966, la base invariable de notre philosophie a toujours

été la recherche de la perfection absolue. Inspirée par son fondateur, le regretté John Bowers, cette extraordinaire aventure qu’est la quête de l'absolu, n'a pas seulement débouché sur de très lourds investissements consacrés à la recherche et à l'innovation, mais aussi sur une profonde connaissance de la musique et des spécificités du son cinématographique. Cette connaissance nous permet de nous assurer que la technologie sera toujours utilisée au service du meilleur résultat possible et non à la technique pour la technique. L'ASW™2000 n’a pas seulement été étudié pour les installations de Home Cinéma, il conviendra naturellement à la reproduction de haute qualité des très basses fréquences de toute chaîne sonore. Ce subwoofer apporte, en plus d’une extension spectaculaire de la réponse vers l'extrème-grave, une amélioration non négligeable de la clarté de reproduction du médium, grâce à la réduction du travail demandé aux enceintes principales. L’ASW™2000 est blindé magnétiquement. Vous pouvez donc l'utiliser à proximité de votre téléviseur. Veuillez lire attentivement et totalement cette notice avant d'utiliser votre subwoofer. Toute installation sonore recquiert un minimum d'attention et d'expérimentation quand on souhaite en tirer le meilleur parti; ce manuel vous guidera dans cette voie. Avant de raccorder le subwoofer au réseau électrique, il est important que vous ayez pris connaissance des consignes de sécurité pour que vous puissiez tenir compte de tout signe anormal ou alarmant. Rangez ce guide de telle façon que vous puissiez le retrouver facilement pour de futures consultations. La distribution de B&W est assurée dans plus de 50 pays à travers le monde. Nous entretenons un réseau d’importateurs sélectionnés avec la plus grande attention. Quelque soit le problème qu'un revendeur ne saurait régler, n'hésitez jamais à contacter votre agent national afin qu'il puisse vous assister.

Deballage: (figure 1)

Pour déballer aisément votre subwoofer tout en évitant le risque d’un choc malencontreux, veuillez procéder de la manière suivante: Ouvrez les abattants du carton au maximum puis retournez le colis. Il suffit ensuite de soulever le carton pour que l'appareil sorte de l'emballage.

Nous vous conseillons de conserver le carton et ses accessoires pour toute utilisation ultérieure.

En plus de ce manuel vous trouverez également: Le Subwoofer • Un sachet d’accessoires contenant: • 4 pointes de découplage • 4 tampons auto-adhésifs •

Faisons le tour du Subwoofer

(figure 2) 1 Radiateur de refroidissement 2 Connecteurs pour raccordement à une sortie préamplifiée (niveau ligne) 3 Connecteurs pour raccordement à une sortie amplifiée 4 Réglage de la fréquence de coupure du filtre passe-bas 5 Réglage du volume sonore 6 Inverseur de phase 7 Commutateur de mise en service 8 Cordon d'alimentation electrique 9 Indication de la tension d'alimentation électrique 10 Porte fusible 11 Indicateur de mise en fonction et de mise en veille 12 Logement du transformateur torique d’alimentation.

Trouver le bon emplacement

Parce qu'il ne diffuse que de très basses fréquences et parce que les informations relatives à la localisation des sons y sont nettement moins importantes, le positionnement d'un subwoofer est beaucoup moins critique que celui d'enceintes à large bande. Vous disposez donc d’un choix plus large pour trouver l’emplacement idéal. Les meilleurs résultats sont, généralement, obtenus lorsque le subwoofer est placé au milieu des enceintes satellites ou encore au voisinage immédiat de l'une d'entre elles. Lorsque vous utilisez deux subwoofers, le mieux est que vous en placiez un à proximité de chaque satellite. Placer le subwoofer derrière l'auditeur, même dans une installation “surround”, procure une image généralement moins précise mais représente un compromis acceptable quand les considérations domestiques l'emportent. Les réflexions du son sur les parois de la pièce modifient la qualité de reproduction de toute enceinte acoustique, car les murs et le sol qui se trouvent à proximité immédiate amplifient les basses. Cependant et contrairement à ce qui se passe avec les modèles à large bande, vous pourrez toujours rééquilibrer la balance sonore d'un ensemble utilisant un subwoofer actif; pour cela, il suffit d’ajuster le niveau sonore du caisson de grave et tout rentrera dans l’ordre. Il peut être tentant de rechercher l’amplification acoustique maximale en approchant le subwoofer des angles de la pièce. Ceux-ci comportent trois parois (le sol et deux murs) qui amplifient très avantageusement et très efficacement le grave. Ce procédé permet de réduire la puissance du subwoofer et le travail du haut-parleur lui-même.

C’est, cependant, une voie qu’il faudra emprunter avec beaucoup de prudence, car la position en encoignure n’est pas nécessairement la meilleure pour ce qui concerne les résonances de salle.

Mal contrôlées, celles-ci peuvent altérer gravement la régularité de la réponse en fréquence. Il n'existe pas de meilleur procédé que l'expérimentation, chaque salle étant très différente d'une autre. Vous devrez essayer une grande variété d'emplacements avant de faire votre choix définitif. Utiliser un extrait musical avec une partie de basse montant et descendant la gamme est très utile pour juger l'équilibre des graves. Ecoutez attentivement les notes très contrastées, trop faibles ou exagérément fortes. Le fait de posséder un reproducteur de grave séparé, comme l’ASW™2000, autorise une optimisation très efficace de votre installation. Vous pourrez tenir compte des résonances de la pièce tout en soignant l'image stéréophonique, parce que vous pouvez adopter un emplacement spécifique différent pour le subwoofer et pour les satellites. Si le subwoofer est placé dans un espace très restreint (intégré dans un meuble par exemple), cet espace devra être ventilé afin qu'il y ait suffisamment d'air pour refroidir l'appareil; questionnez votre revendeur à ce sujet. Un jeu de quatre pointes de découplage est fourni avec le subwoofer. Ces pointes traversent le tapis ou la moquette, dans le but de procurer une assise très ferme en recherchant un contact direct avec le sol. Lorsque vous les utilisez, vissez d'abord au maximum les écrous sur la pointe, puis vissez a fond l'ensemble pointe et écrou dans les inserts situés à la base de l'ébénisterie. Si l'ensemble est instable, desserrez les deux pointes opposées jusqu'à l'immobilisation totale du subwoofer, puis bloquez les écrous contre les inserts. Si l'appareil est placé sur une surface sensible et fragile, préférez les tampons auto-adhésifs ou bien, placez sous chaque pointe un petit disque de protection ou une pièce de monnaie.

Veuillez déconnecter les appareils du réseau électrique tant que le raccordement n'est pas totalement terminé et contrôlé. Vous éviterez, de cette façon, tout risque de détérioration du matériel en cours d'opération. La fonction d'un subwoofer actif est de recevoir le signal sonore provenant d’un préamplificateur ou d’un amplificateur puis de le filtrer pour le séparer en deux registres distincts. Le grave et l’extrême-grave sont amplifiés et diffusés par le subwoofer lui-même ; le haut-grave, le médium et l’aigu sont aiguillés vers les enceintes satellites à travers un amplificateur externe ou directement à partir du subwoofer, selon le mode d’utilisation choisi. L’ensemble des basses des canaux gauche et droit est diffusé en monophonie quand la reproduction est assurée par un seul subwoofer.

Il n’y aura pas d’altération perceptible de l’image stéréophonique générale, si vous suivez nos conseils.

Notre subwoofer offre une grande flexibilité d’utilisation, car il autorise deux modes de raccordements distincts: soit à partir d’un préamplificateur, en le connectant aux embases RCA; soit à partir d’un amplificateur, en le raccordant aux connecteurs de 4 mm que vous trouverez sur le panneau arrière. Attention! n’essayez jamais de combiner simultanément les deux modes de raccordement dans une même installation. Si vous avez le choix entre les deux solutions, priviligiez le raccordement à un préamplificateur. Reportez-vous au tableau suivant afin de choisir la formule de raccordement convenable.

Quand les subwoofers ne peuvent être placés de manière idéale ou lorsqu'ils sont raccordés à la sortie subwoofer monophonique d'un décodeur

Home Cinéma, il est préférable de connecter le second subwoofer directement sur le premier. En cas de raccordement à un décodeur surround, vous n’utiliserez qu'un seul canal d'entrée sur le caisson. Ce n’est qu’en stéréophonie que les deux voies d'entrée sont utilisées.

Double contrôle des connexions

Décodeur avec amplificateurs de puissance indépendants:

Avant de profiter de la qualité sonore de votre nouvelle installation et d'en optimiser finement les réglages, nous vous recommandons d'effectuer un double contrôle des connexions.

Connexions b Equipement Connexions

Trop souvent, l'utilisateur découvre une erreur de raccordement lorsqu’il obtient un résultat sonore de médiocre qualité. Pour éviter toute perte de temps, assurez-vous donc que:

Au cas où vous utiliseriez deux subwoofers au sein d’une installation stéréophonique, la séparation entre la voie gauche et la voie droite sera maintenue si chaque caisson de basses est placé à proximité du satellite correspondant

avec sortie subwoofer: fig. 3 sans sortie subwoofer: fig. 4

Décodeur avec amplificateurs intégrés: a Equipement

Connexions b Equipement Connexions

La phase est correcte et qu’il n’y a pas d’interversion des fils positifs et négatifs

(ceci ne peut se produire qu'avec les borniers de raccordement pour amplificateur). Lorsque la phase est incorrecte, vous obtiendrez un son confus, une image imprécise et instable, un manque de grave, voire une combinaison de tous ces inconvénients.

Qu'il n'y a pas d'inversion entre les différents canaux et que chaque voie d'amplification est bien raccordée au haut-parleur correspondant.

Le résultat obtenu pourrait être très singulier, par exemple: un orchestre disposé à l'envers ou, plus desastreux, le son de votre film se déplaçant dans la direction opposée à l'action visible à l'écran.

avec sortie subwoofer: fig. 5 sans sortie subwoofer: fig. 6

Application: en Haute-Fidélité

Préamplificateur et amplificateurs indépendants: a Equipement: d’un ou plusieurs subwoofers en monophonie: Connexions fig. 7 b Equipement: deux subwoofers avec signaux gauche et droit séparès: Connexions fig. 8

Amplificateur intégré: a Equipement: d’un ou de plusieurs subwoofers en monophonie: Connexions fig. 9 b Equipement: de deux subwoofers avec avec signaux gauche et droit séparés:

Utilisation de plusieurs Subwoofers

L'utilisation de plusieurs subwoofers dans une seule installation est bénéfique dans les cas suivants: •

Quand vous souhaitez maintenir une séparation stéréophonique jusqu'aux très basses fréquences.

Lorsque vous avez une très grande salle à sonoriser.

Lorsque vous cherchez à obtenir une puissance sonore plus importante, particulièrement lorsque vous souhaitez reproduire les effets du Home

Cinéma avec une très grande efficacité.

Nous vous recommandons de mettre votre subwoofer en service le premier; de cette façon, les amplificateurs principaux ne risqueront pas de transmettre un éventuel transitoire de commutation. A l’inverse, pensez à éteindre le subwoofer en dernier. Lors de la mise sous tension, l'amplificateur intégré reste en mode veille et le témoin lumineux, situé au dessus du commutateur, rayonne une lumière de couleur rouge. Lorsqu'un signal sonore est détecté, l'amplificateur se met automatiquement en service; le témoin lumineux diffuse alors une lumière de couleur verte. En l'absence de signal sonore pendant une période de cinq minutes, l'amplificateur revient automatiquemant en position veille.

Lorsque vous devez atténuer les effets génants des résonances de votre salle d'écoute.

Utilisation en pure stéréophonie:

Trois contrôles actifs sont à votre disposition:

Réglez le filtre passe-bas à 80 Hz

Ajustez le volume à mi course.

Commutez la phase sur 0, puis reportez-vous au paragraphe: “réglages fins”.

Le réglage de fréquence de coupure du filtre passe-bas,

Le réglage du volume sonore,

Le commutateur de phase.

L’optimisation des réglages dépend beaucoup des caractéristiques des appareils associés à votre subwoofer. En cas d'utilisation de plusieurs caissons de grave, assurez-vous que tous leurs réglages sont identiques.

Utilisation du subwoofer avec un contrôleur THX (même non réglé en mode THX)

l'ASW™2000 n'est pas agréé THX, cependant vous pouvez l'associer à un contrôleur THX.

Ajustez le réglage de fréquence au maximum,

Amenez le réglage de volume à mi course car cette position correspond au niveau standard THX,

Commutez le réglage de la phase sur 0 puis reportez-vous au paragraphe “réglages fins”

Assurez-vous que la fonction subwoofer du contrôleur THX, ainsi que les filtres qui lui sont associés, sont en service. Ce n’est que lorqu’il est réglé de cette façon que votre contrôleur peut alimenter un subwoofer actif.

Lorsque vous ajusterez les niveaux de l'installation, vous devrez “impérativement” employer les réglages internes du contrôleur THX ainsi que le générateur de bruit intégré. Vous chercherez à obtenir, à la place d'écoute et pour chacune des voies, le niveau de 75 dB spl (avec pondération C) correspondant aux spécifications THX. Reportez-vous au mode d'emploi de votre contrôleur pour connaître en détail la procédure de mise en oeuvre. Si vous souhaitez obtenir un réglage de grande précision, nous vous recommandons d'acquérir l'un de ces sonomètres très abordables que l'on trouve dans les magasins de pièces détachées électroniques; il s'agit d'un instrument totalement indispensable et vraiment peu coûteux. Utilisation avec d'autres décodeurs Home Cinéma: •

Si votre décodeur possède une sortie subwoofer spécialisée avec filtre passe-bas de second ordre (12 dB par octave) ou plus, réglez la fréquence du filtre passe-bas de l'ASW™2000 au maximum, si la sortie du décodeur ne possède pas de filtre, ajustez celui de votre subwoofer à 80 Hz.

Réglez le volume sonore du subwoofer à mi-course.

Commutez la Phase sur 0, puis reportez-vous au paragraphe: “réglages fins”

Les réglages dépendent de la coupure basse des satellites et du positionnement de toutes les enceintes dans la salle d’écoute. Une fréquence de coupure choisie aux alentours de 80/90 Hz est un excellent point de départ pour maintenir une bonne séparation entre canal gauche et canal droit. A moins d'utiliser deux subwoofers, placés au plus près des satellites auxquels ils sont associés, le choix d'une fréquence de coupure plus élevée risque de compromettre la qualité de l'image stéréophonique. Cette solution ne doit être envisagée qu'au cas où les performances des satellites sont particulièrement limitées dans le grave. Si vous utilisez plusieurs caissons de grave, assurez-vous une fois encore qu'ils sont tous réglés de façon similaire, en fréquence comme en phase. Pour bien régler votre système, commencez par ajuster la puissance du subwoofer à votre goût puis affinez ce réglage en utilisant la plus large variété d'enregistrements. Cette méthode est préférable si vous voulez parvenir aux meilleurs résultats, car tout réglage convenant à un seul enregistrement peut se révéler très mauvais avec un autre. Procédez en plusieurs fois, en vous ménageant certaines périodes de repos et surtout effectuez toutes vos écoutes au niveau sonore le plus réaliste possible. La perception de l'équilibre tonal varie considérablement avec le niveau de reproduction et la fatigue auditive, vous limiterez ainsi les risques d’erreurs. Vous devez chercher à obtenir une restitution équilibrée, sans exagération ni insuffisance des basses. Vous pouvez être amené à retoucher, légérement, la fréquence de coupure si le réglage de volume seul ne suffit pas à parvenir à l’équilibre parfait. Pour chaque nouveau réglage du filtre passe-bas, écoutez le résultat obtenu en testant chacune des deux positions du commutateur de phase. Le bon réglage de phase est celui qui procure les basses les plus puissantes il dépend évidemment des performances des satellites dans le grave et de leur position relative par rapport au(x) subwoofer(s) et à l’auditeur.

Si vous ne parvenez pas à un équilibre satisfaisant, si le grave semble gonflé ou si certaines notes sont reproduites avec exagération tandis que d'autres sont à peine audibles, c’est que vous vous trouvez, probablement, en présence de problèmes d'interface avec la salle d'écoute. Vous aurez avantage, dans ce cas,

à reconsidérer l'emplacement du subwoofer. Un simple déplacement de 15 cm peut avoir un effet spectaculaire sur la qualité sonore; essayez également de le surélever. L’utilisation de plusieurs subwoofers est bénéfique car elle atténue les effets de résonance de la salle. Positionnés à des places différentes, ces subwoofer excitent aussi des fréquences différentes. Les résonances sont donc moins exagérées, voire même masquées. Le son est enrichi, beaucoup plus naturel et surtout moins coloré. Attention ! une modification appréciable de la distance relative entre le ou les subwoofers, les satellites et l'auditeur nécessite, à chaque fois, un nouveau contrôle de la phase. Si vous êtes amené à modifier les raccordements entre le subwoofer et les autres appareils, en utilisant le réseau de connecteurs pour liaison à un préamplificateur à la place des connecteurs pour liaison à un amplificateur, ou inversement, il est indispensable de contrôler à nouveau le réglage de phase. Le subwoofer comporte, en effet, un filtre passe-haut non réglable qui est destiné au raccordement idéal des satellites. La pente d'atténuation de ce filtre passe-haut varie selon que l'on utilise le réseau pour amplificateur ou pour préamplificateur. C’est cette différence qui se traduit par une modification tout à fait normale de la phase. Il faut également procéder à la vérification systématique du niveau du subwoofer qui peut varier selon que vous l'avez approché ou éloigné de la zone d'écoute (l'emploi du règlage interne du décodeur ou du règlage de volume du subwoofer conviennent tous les deux car ils produisent exactement le même effet). Ce dernier contrôle ne doit s'opérer qu'après vérification de la phase.

Entretenez votre Subwoofer

L'ébénisterie du subwoofer sera entretenue à l'aide d'un chiffon doux et sec.Vous pouvez utiliser un produit d'entretien en aérosol à condition de le vaporiser sur le chiffon, jamais directement sur l'appareil. Retirez la grille pour éviter de la tâcher, tout en prenant garde de ne pas endommager le transducteur. Cette grille se nettoie simplement avec une brosse douce. N'utilisez jamais le subwoofer en tant que table basse. Pendant le fonctionnement de l'appareil tous les objets posés sur le dessus sont en mesure de vibrer et de créer des bruits parasites génants. Evitez, tout particulièrement, de renverser du liquide (boissons ou eau d'un vase). Si vous ne devez pas employer votre subwoofer pendant une assez longue période, pensez à le déconnecter du réseau électrique.
