GEBRUIKSAANWIJZING B&W ASW2000 B&W

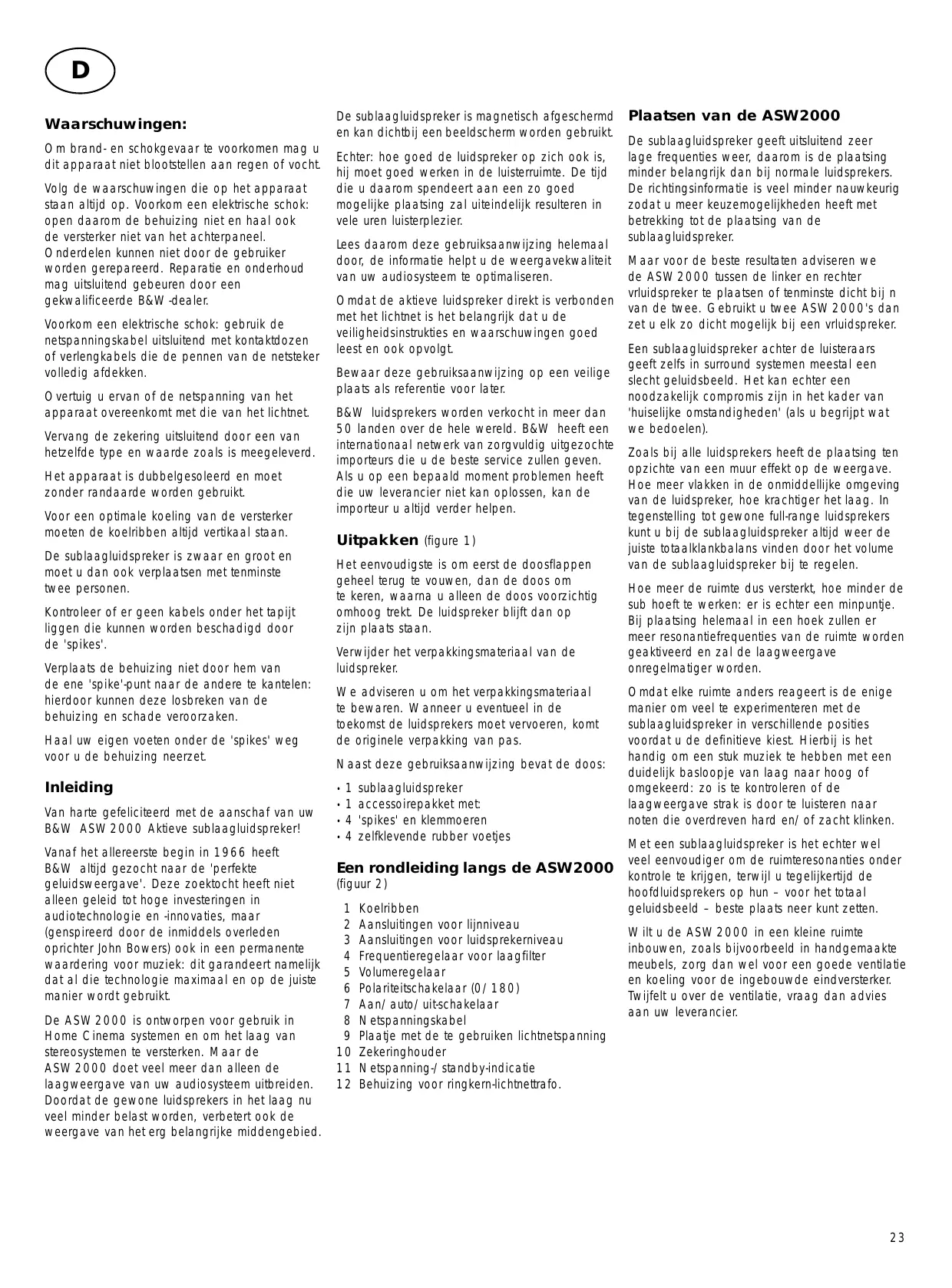

Om brand- en schokgevaar te voorkomen mag u dit apparaat Nietblootstellen aan regen of vocht.

Volg de waarschuwingen die op het apparaat staan altijd op. Voorkom een elektrische schok: openARAOM de behuizing Niet en haal ook de versterker Niet van het achterpaneel. Onderdelen kannen Niet door de gebruiker worden gerepareerd. Reparatie en onderhoud mag uitsluitend gebeuren door een gekwalificeerde B&W-dealer.

Voorkom een elektrische schok: gebruik de netspanningskabel uitsluitend met Kontaktdozen of verlangkabels die de pennen van de netsteker volledig afdekken.

Overtuig u ervan of de netspanning van het apparaat overeenkomt met die van hetlichtnet.

Vervang de zekering uitsluitend door een van hetzelfde type en waarde zoals is meegeleverd.

Het apparaat is dubbelgesoleerd en moet zonder randaarde worden gebrukt.

Voor een optimale koeling van de versterker要去en de koelribben.altijd vertikaal staan.

De sublaagluidspreker is zwaar en groot en moet u dan ook verplaatsen met tenminste twee Personen.

Kontrolier of er geen kabels onder het tapijt liggen die kuren worden beschadigd door de 'spikes'.

Verplaats de behuizing Niet door hem van de ene 'spike'-punt waar de andere te kantelen: hierdoor kannen deze losbreken van de behuizing en schade veroorzaken.

Haal uw eigien voeten onder de 'spikes' weg voor u de behuizing neerzet.

Inleiding

Van harte gefeliciteerd met de aanschaf van uw B&W ASW2000 Aktieve sublaagluidspreker!

Vanaf het allereerste begin in 1966 heeft B&W altijd gezocht waar de 'perfekte geluidsweergave'. Deze zoektocht hebts Niet alleen geleid tot hoge investeringen in audiotechnologie en -innovaties, maar (genspireerd door de inmiddels overleden oprichter John Bowers) ook in een permanente waardering voor muziek: dit garandeert namelijk dat al die technologie maximaal en op de juiste manier worden gebruikt.

De ASW2000 is ontworpen voor gebruik in Home Cinema systemen en om het laag van stereosystemen te versterken. Maar de ASW2000 doet veel meer dan alleen de laagweergave van uw audiosysteme uitbreiden. Doordat de gewone luidsprekers in het laag nu neel minder belast worden, verbetert ook de weergave van het erg belangrijke middengebied.

De sublaagluidspreker is magnetisch afgeschermd en kan dicht bij een beeldschem worden gebruikt.

Echter: hoe goed de luidspreker op zich ook is, hij moet goed werken in de luisterruimte. De tijd die ukaarom spreendeert aan een zo goed möglichkeplaatsing za uiteindelijk resulteren in vele uren luisterplezier.

Lees waarom deze gebruiksaanwijzing—helemaal door, de informatatie helpt u de weergavekwaliteit van uw audiosysteme te optimaliseren.

Omdat de aktieve luidspreker direkt is verbonden met hetlichtnet is het belangrijk dat u deveiligheidsinstrukties en waarschuwingen goed leest en ook opvolgt.

Bewaar deze gebruiksaanwijzing op een veilige plaat als referentie voor later.

B&W luidsprekers worden verkocht in meer dan 50 landen over de hele wereld. B&W heeft een international network van zorgvuldig uitgezochtte importeurs die u de Beste service zullen gehen. Als u op een bepaald moment problemen hebft die uw leverancier Niet kan oplossen, kan de importereur u allijd verdter helpen.

Uitpakken (figure 1)

Het eenvoudigste is om eerst de doosflappen geheel terug te fouwen, dan de doos om te keren, waarna u alleen de doos voorzichtig omhoog trekt. De luidspreker blijf dan op zichnplaats staan.

Verwijder het verpakkingsmaterial van de luidspreker.

We adviseren u om het verpakkingsmateriaal te bewaren. Wanner u eventueel in de toekomst de luidsprekers moet vervoeren, komt de originele verpakking van pas.

Naast deze gebruiksaanwijzing bevat de doos:

• 1 sublaagluidspreker
• 1 accessoirepakket met:
• 4 'spikes' en klemmoeren
• 4zflekveende rubber voetjes

Een rondleiding langs de ASW2000 (figuur 2)

1 Koelribben
2 Aansluitingen voor lijnniveau
3 Aansluitingen voor luidspre Kerniveau
4 Frequentieregelaar voor laagfilter
5 Volumeregelaar
6 Polariteitschakelaar (0/180)
7 Aan/auto/uit-schakelaar
8 Netspanningskabel
9 Plaatje met de te gebruiken lichtnetspanning
10 Zekeringhouser
11 Netspanning-/standby-indicatie
12 Behuizing voor ringkern-lichtnettrafo.

Plaatsen van de ASW2000

De sublaagluidspreker geeftuitsuitendzeer lage frequencies wee, daarom is deplaatsing minder belangrijk dan bij normale luidspekers. De richtingsinformatie is veel minder nauwkeurig zodat umeer keuzemogelijkheden heeft met betrekking tot de plaatsing van de sublaagluidspreker.

Maar voor de Beste resultaten adviseren we de ASW2000ussen de linker en rechter vrluidspreker teplaatsen of tenminste dicht bij n van de twee. Gebruikt u twee ASW2000's dan zet u elk zo dicht可想而知 een vrluidspreker.

Een sublaagluidspreker achefter de luisteraars geeft zichs in surround systemen meestal een slecht geluidsbeeld. Het kan darüber een moodzakelijk compromis zijn in het kader van 'huiselijke omstandigheden' (als u begrijpt wat we bedoelen).

Zoals bij alle luidsprekers heeft de plaatsing ten opzichte van een muur effekt op de weergave. Hoe meer vlakken in de onmiddelijkke omgeving van de luidspreker, hoe krachtiger het laag. In tegenstelling tot gewone full-range luidsprekers kunt u bij de sublaagluidspreker altijd weeer de juiste totaalklankbalans vinden door het volume van de sublaagluidspreker bij te regelen.

Hoe meer de ruimte dus versterkt, hoe clearer de sub hoeft te werken: er is darüber een minpuntje. Bijplaatsing helemaal in een hoek zullen ermeer resonantiefrequently van de ruimte worden geaktiveerd en za de laagweergave onregelmatiger worden.

Omdat elke ruimte anders reageert is de enige manier om veel te experimenteren met de sublaagluidspreker in verschillende posities voordat u de definitieve kiest. Hierbij is het handig om een stuk muziek te hebben met een duidelijk basloopje van laag� haog of omgekeerd: zo is te kontroleren of daagweergave strak is door te luisteren maar noten die overdreven hard en/of zacht klinken.

Met een sublaagluidspreker is hetECHTER wel veel eenvoudiger om de ruimteresonanties onder kontrrole te krijgen, terwijl u tegelijkkertijd de hooffluidsprekers op hun - voor het totaal geluidsbeeld -beste plaats neer sunt zetten.

Wilt u de ASW2000 in eenkleine ruimte inbouwen, zoals bijvoorbeeld in handgemaakte meubels, zorg dan wel voor een goede ventilatie en koeling voor de ingebouwde eindversterker. Twijfelt u over de ventilatie, vraag dan advies aan uw leverancier.

De ASW2000 worden geleverd met vier 'spikes'. Deze priken door het tapijt en rusten op de vloer eronder. Draai eerst de klemmoeren helemaal op de spikes en draai dan de spikes geheel in de luidsprekeronderkant. Staat de behuizing Niet stabel, draai dan de twee spikes die de vloer Niet raken maar buiten totdat de behuizing stevig staat. Fixeer dan alle spikes door de klemmoeren gegen de behuizing vast te draaien.

Heeft u geen tapijt en wilt u krassen op de vloer voorkomen, gebruik dan een beschermplaatje tussen vloer en spikes of gebruik inplaats van de spikes de rubber voetjes.

Een andere en betere möglichkheid is om zogenaamde 'pucks' (bijvoorbeeld van Transrotor) te gebruiken. Deze voorkomen zowel koppeling van luidsprekertrillingen met de vloer als beschadiging van de behuizing.

Aansluiten

Overtuig u er eerst van dat de ASW2000 en alle andere apparaten van het systeem Niet meer met hetlichtnet+zijn verbonden. Hierdoor bent u er zeker van dat erijdens het loshalen en vastmaken van kabels geen enkele schade kan ontstaan.

De funktie van een sublaagluidspreker is om signalen van de versterker(keten) te splitsen in een sublaag- en een restsignaal. Dit LASTe worden dan doorgestuurd maar de satellietluidsprekers. De linker en rechtier ingangskanalen+kennen desnoods worden gemengd maar een mono laagsignaal voor de subluidspreker.

De sublaagluidspreker heeft in- en uitgangen met zowel LINE LEVEL-aansluitingen (tulp) als SPEAKERS-aansluitingen (4 mm banaanklem) op het achterpaneel: dit biedt zeer flexibele aansluitmogelijkheden. U=kuntECHTER NIET tegelijkkertijd zowel de LINE LEVEL als de SPEAKERS-aansluitingen gebruiken. Gebruik bij voorkeur de LINE LEVEL aansluitingen.

Onderstaande tabel toont de juiste aansluitmethode voor uw installatione:

Toepassing:

Home Theatre:- Apparatuur

• Decoder met除去 eindversterkers:
  a Met subwoofer-uitgang: Aansluiting: Fig. 3
  b Zonder subwoofer-uitgang: Aansluting: fig. 4
• Decoder met ingebouwde eindversterkers:
  a Met subwoofer-uitgang: Aansluting: fig. 5
  b Zonder subwoofer-uitgang: Aansluting: fig. 6

Application:

Stereo System: Apparatus:

a Een ofeer sublaagluidsprekers en uitgang gecombineerd tot mono signala: Aansluiting: fig. 7
b Twee sublaagluidsprekers met gescheden signaal voor links en rechts Aansluiting: fig. 8

Gentegreerde versterker:

a Een ofeer sublaagluidsprekers en uitgang gecombineerd tot mono signala: Aansluiting: fig. 9
b Twee sublaagluidsprekers met gescheden signal voor links en rechts: Aansluiting: fig. 10

Meer dan n sublaagluidspreker gebruiken

• UMeer dan n sub in een systeem kan de weergave op de volgende manieren verbeteren:
• De stereoscheiding blijft optimaal tot de laagste frequenties.
• Grotere luisterruimtes zijn möglichk.
• Hogere geluidsniveauaus zijn möglichk, vaakoodzakelijkom op dejuiste wijze de speciale Home Cinema effekten goed wee ter given. Ruimteresonanties worden minder storend hoorbaar.

Als u twee sublaagluidsprekers gebruikt voor stereeweergave za de stereoscheiding verbeteren als elk kanaal zich eigen sub gebruikt die vlak bij de bijbehorende satellitluidspreker staat.

Als de sublaagluidsprekers Niet op de beste
plaats können worden gebruikt of als u het
signaal gebruikt ut de enkele subwoofer-uitgang
van de decoder, sluit dan de tweede
sublaagluidspreker parallel aan op de eerste.
Gebruik bij een decoder slechts n ingang en
voor stereogebruik beiden ingangen.

Kontroleer alle aansluitingen nogmaals

Voordat u de weergave van uw systeem gaat beluisteren en afregelen moet u nogmaals alle aansluitingen kontroleren. Het gebeurt namelijk maar al te vaak dat gebruikers klagen dat ze geen behoorlijk geluid krijgen ongeacht de gemaaakte instelling om dan te ontdekken dat er iets verkeerd was aangesloten. Kontroleer dus of:

• De signaalpolariteit klopt: voor de luidsprekeraansluitingen geldt dat de +^ op de +^ 要去নোanganenlen en de ^ op de ^ . Als dit Niet goed is, krijgt u een wazig geluid met een onduidelijke stereopositionering of weinig laag of zichs beiden tegelelijk.
• De linker en rechner kanalen in het gehele systeme opdezelfde manier zichn aangesloten. In een goed Home Cinema system beweegt het geluidsbeeld indezelfde richting als het beeld op het scherm. Dus als bijvoorbeeld een vliegtuig van linksaar rechts vliegt, moet het geluid ook van linksaar rechts bewegen. Bij een fouitieve aansluiting ergens in het systeme za het geluid dan precies andersom (van rechtsaar links) bewegen.

In - en uitschakelen

We adviseren om rst de ASW2000 in te schakelen (met 7.) en daarna pas de andere versterkers die signalen van de sublaagluidspreker krijgen. Het omgekeerde geldt bij uitschakelen: dan要去 de ASW2000 als LASTE worden uitgeschakeld.

Na de eerste maal inschaken zal de versterker in de standby-stand staan: de individatie (11.) boven de on/auto/off-schakelaar (7.) Licht rood op. Zodra een ingangssignaal worden gedetecteerd, schakelt de versterker automatisch in en zal de individatie groen oplichten.

Als er langer dan 5 minuten geen ingangssignaal aanwezig is, zal de versterker automatisch weeer maar standby schakelen.

Instellen

Er zich drie 'knappen':

• De LOW-PASS frequentieregelaar
• De VOLUME regelaar
• De PHASE schakelaar

De optimale instelling van elk is afhankelijk van de andere apparatuur die met de sublaagluidspreker worden gebruikt.

Als er meer dan n sublaagluidspreker worden gebruikt moet u van elk de schakelaars indezelfde stand zetten.

Het gebruik met THX controllers (inclusief THX controllers in de Niet-THX-stand)

De ASW2000 is geen THX-gecertificateerd Produkt, maar kan desgewenst met een THX controller worden gezruikt.

• Zet de LOW-PASS regelaar op de hoogste>|frequentie.
• Zet de VOLUME regelaar op 'half' (12 uur stand, dit is een standard THXiveau).
• Zet de PHASE schakelaar op O en lees de volgende paragraaf over Het Fijn Afregelen.

Schakel op de THX controller de subwoofer-funktie in. Op deze manier zijn de instellingen voor het filter en volume optimaal om de sublaagluidspreker in alle toepassingen te gebruiken.

Voor het inregelen van de geluidsniveauaustoet u het interne testruissignaal en de kanaalinstellingen van de THX controller gebruiken. In alleGeVallen moet u met deze testruis voor de luisterpositie een geluiddruk van 75 dBSPL (C) instellen. In de gebruiksaanwijzing van de controller vindt u informatie over hoe u de verschillende geluidsniveauaustooftstellen. Bij elektronikawinkels zijn betaalbare geluiddrukmeters te koop die u nodig heeft om de geluidsniveauaustineisten.

Gebruik met andere Home Cinema decoders

• Als de decoder eenAPEe subwoofer-uitgang heeft plus een intern laagfilter (van 12 dB/oktaaf ofmeer), zet dan de LOW-PASS regelaar op de maximum stand. In andere gevallen zet u hem om te beginnen op 80Hz
• Zet de VOLUME regelaar op 'half' (12 uur) en lees de volgende paragraaf over Het Fijn Afregelen.
• Zet de PHASE schakelaar op O en lees de volgende paragraaf over Het Fijn Afregelen.

Gebruik in een stereo-installatie

• Zet de LOW-PASS regelaar om te beginnen op 80Hz en lees de volgende paragraaf over Het Fijn Afregelen.
• Zet de VOLUME regelaar op 'half' (12 uur) en lees de volgende paragraaf over Het Fijn Afregelen.
• Zet de PHASE schakelaar op O en lees de volgende paragraaf over Het Fijn Afregelen.

Het Fijn Afregelen

De optimale instellungen van de PHASE schakelaar en de LOW-PASS filterfrequentie zijn afhankelijk van elkaar, van de laagweergave van de satellluidsprekers en van de onderlinge plaatsing van alle luidspreker in de ruimte.

Plaats het system in de gewenste opstelling en geef muzzlek weeer met een redelijk constante hoeveelheid laag. De optimale instelling voor het laagfilter hangt van verschillende variabelen af, zoals de laagweergave en belasthaarheid van de satellitluidsprekers, het aanthal supraalgluidsprekers en hun positie ten opzichte van de satellitluidsprekers. Het gebiedussen 80 en 90Hz is een goed uitgangspunt voor de LOW-PASS frequente.

Een hogere freiagentie za het stereobeeld negatief benvloeden tenzij u twee sublaagluidsprekers gebruikt dicht bij de satellietluidsprekers voor een volledige kanaalscheiding. Gebruik de hogere waarde alleen als de laagweergave van de satellietluidsprekers behoorlijk beperkt is.

Beluister bij elkerequentieinstelling het effekt van de PHASE-schakelaar in beide posities. De juiste stand is die welke het meest volle laag geeft. Welke dat is hangt af van de laagweergave van de satellietluidsprekers en de relatieve afstand tussen luisteraar en sublaagluidsprekers plus satellietluidsprekers. Gebrukt u meer dan n sublaagluidspreker zorg er dan wel voor dat de ingestelde LOW-PASS freundie en PHASE voor elk gelijk is.

Als u ooit nogiens ieis verandert in de versterkingsketen (zoals bijvoorbeeld het gebruiken van Line signalen in plaats van Speaker signalen) dan moet u beslste PHASE opnieuw kontroleren. De fasekarakteristiek van de filters in de Speaker en Line signalen zijn namelijk nicht aan elkaar gegelijk.

Regel het geluidsniveau van de sublaagluidspreker in verhouding tot die van de satellietluidsprekersaar wens af.Gebruik waar voor veel verschillende soorten muziek om tot een gemiddelde waarde te komen.

Want een instelling die bij een bepaald stuk indrukwekkend klink, kan bij een ander stuck teveel van het goede zich. Luister vooral ook op normale geluidsniveauus, waar de klankbalansperceptie sterk afhankelijk is van hetiveau.

Als u een ongelijkmatige laagweergave hoog, heeft u waarschijnlijk last van interferentie door staande golven in de luisterruimte. De oplossing is om dan de ASW2000 op een iota's andereplaats te zetten: zichs kleine verschuivingen van zo'n 15 cm hebben al groe invloed op het geluid.

Heeft u een aantal verschillende posities geprobeerd en blijft het probleem, probeer dan om de ASW2000 hoger boven de vloer te zetten of hem zichwaarts te verschuiven. Door meer dan n sublaagluidsprekers te gebruiken kunt u het effect van de resonanties sterk beperken,ondat elke sublaagluidspreker resonanties op verschillende frequencies aktiveert.

Als u de ASW2000 en de satellitluidsprekers aanzienlijk dichterbij of verder van de luisteraar heeft geplaatst, is het möglichk dat u de PHASEschakelaar opnieuw moet instellen. Kontroleer dan ook waar het volume van de sublaagluidspreker (ofwel via de decoderuitgangen ofwel met de VOLUME regelaar op de sub zelf), maar pas nadat de PHASE goed is ingesteld.

Onderhoud

De behuizing hoeft normaliter alleen te worden afgestoft met een droge doeck. De behuizing kan worden behandeld als elk ander meubelstuk.

Als u de grille wilt schoonmaken, haal deze eerst van de luidspreker. Trek hem voorzichtig aan de randen maar voren. Het materiaal kan dan met een normale kledingborstel of ifs dergelijks worden schoongemaaakt.

Als u een schoonmaakmiddel in spuitbus gebrukt, spuit dit middel dan eerst op een doek op een afstandje van de luidsprekervoorkant en -eenheid en van de grille in het bijzonder.

Raakt u.s.v.p. de luidsprekereenheid Niet aan odomat anders onherstelbare schade kan ontstaan.

Gebruik de ASW2000 sublaagluidspreker nicht als tafel. Voorwerpen er bovenop zullen rammelen en de geluidskwaliteit verminderen. Vooral vloeistoffen (uit glazen en vazen) zijn gevaarlijk voor de ingebouwde versterker van de ASW2000: houd ze dan ook bij de luidspreker weg.

Als u de luidspreker langere:tijd Niet gebruikt, haal dan de netsteker uit de wandkontaktdoos.
