MANUALE UTENTE B&W ASW2000 B&W

Ajuste fino doSYSTEMA

A posicao optima do comutador de Fase e do controlo de frequencia do FILTER Passa-Baixo está relacionada e depende tambem da CHARACTERistica de corte das colunas satelite e da posicao relativa das colunas no espoço de audicao.

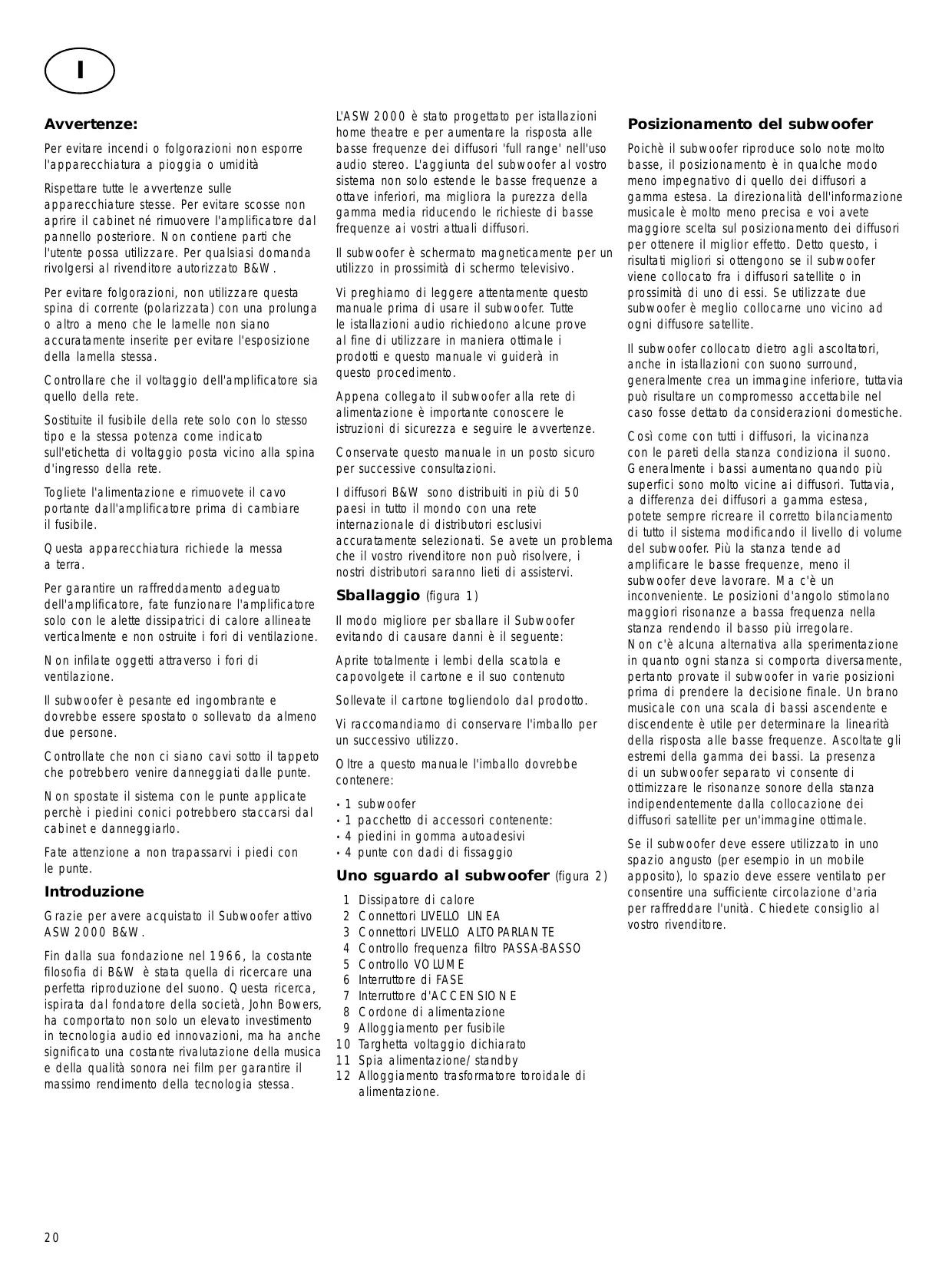

Per evitare incendi o folgorazioni non esporre l'apparecchiatura a pioggia o umidità

Rispettare tutte le avventenze sulle
apparecchiature stesse. Per evitare scosse non
aprire il cabinet né rimuovere l'amplificatore dal
pannello posteriore. Non contiene parti che
l'utente possa utilizzato. Per qualsià供需nda
rivolgersi al rivenditore autorizzato B&W.

Per evitare folgorazioni, non utilizzato questa spina di corrente (polarizzata) con una prolonga o altri a meno che le lamelle non siano accuratamente inserte per evitare l'esposizione della lamella stessa.

Controllare che il voltaggio dell'amplificatore sia quello della rete.

Sostituite il fusibile della rete solo con lo stesso tipo e la stessa potenza come indicato sull'etichetta di voltaggio posta vicino alla spina d'ingresso della rete.

Togliete l'alimentazione e rimuvete il cavo portante dall' amplificatore prima diambiare il fusibile.

Questa apparecchiatura richiede la messa a terra.

Per garantire un raffreddamento adeguato dell'amplificatore, fate funzionare l'amplificatore solo con le alette dissipatrici di calore allineate vertically e non ostruite i fori di ventilazione.

Non infiltrate oggettiattraverso i foridiventilazione.

Il subwoofer è pesante ed ingombrante e dovrebbe essere spostato o sollevato da almeno due persona.

Controllate che non ci siano cavi sotto il tappeto che potrebbero venire danneggiati dalle punte.

Non spostate ilsystema con le punte applicate perché i piedini conici potrebbero staccarsi dal cabinet e danneggiarlo.

Fate attenuation a non trapassarvi i piedi con le punte.

Introduzione

Grazie per averereacquistato il Subwoofer attivo ASW2000 B&W.

Fin alla sua fondazione nel 1966, la costante filosofia di B&W è stata quella di ricercare una perfetta riproduzione del suono. Questa ricerca, ispirata dal fondatore della società, John Bowers, ha comportato non solo un elevato investimento in Tecnologia audio ed innovazioni, ma haanche significato una costante rivalutazione della musica e della qualità sonora nei film per garantire il massimo rendimento della Tecnologia stessa.

L'ASW2000 è stato progettato per istallazioni home theatre e per augmentare la risposta alleasse frequence dei diffusori 'full range' nell'uso audio stereo. L'aggiunta del subwoofer al vostrosistema non solo estende leasse frequencea ottave inferiori, ma migliorara la purezza della gamma media riducendo le richieste di basse frequence ai vostri attuali diffusori.

Il subwoofer è schermato magnificamente per un utilizzato in prossimità di schermo tevisivo.

Vi preghiamo di leggere attendamente quello manuale prima di usare il subwoofer. Tutte le estallazioni audio richiedono alcune prove al fine di utilizzare in maniera ottimale i prodotti e quello manuale vi guiderà in quello procedimento.

Appena collegato il subwoofer alla rete di alimentazione è importante conoscere le istruzioni di sicurezza e seguire le avvertenze.

Conservate quello manuale in unosto sicuro per successive consulazioni.

I diffusori B&W sono distribuiti in più di 50 paesi in tutto il mondo con una rete internazionale di distributori escludivi accuramente selezionati. Se avete un problema che il vostro rivenditore non può risolverve, i nostri distributori saranno lieti di assistervi.

Sballaggio (figura 1)

Il modo migliorie per sballare il Subwoofer evitando di causare danni è il seguente:

Aprite totalmente i lembi della scatola e capovolgete il cartone e il suo contento

Solvate il cartone togliendolo dal prodotto.

Vi raccomandiamo di conservare l'imballo per un successivo utilizzato.

Oltre a quello manuale l'imballo dovrebbe contentere:

• 1 subwoofer
• 1 pacchetto di accessori contente:
• 4 piedini in gomma autoadesivi
• 4 punte con dadi di fissaggio

Uno sguardo al subwoofer (figura 2)

1 Dissipatore di calore
2 Connettori LIVELLO LINEA
3 Connettori LIVELLO ALTOPARLANTE
4 Controllo frequenza filtro PASSA-BASSO
5 Controllo VOLUME
6 Interrupttre di FASE
7 Interrutture d'ACCENSIONE
8 Cordone di alimentazione
9 Alloggiamo per fusibile
O Targhetta voltaggio dichiarato
1 Spia alimentazione/standby
2 Alloggiamento trasformatore toroidale di alimentazione.

Posizionamento del subwoofer

Poiché il subwoofer riproduce solo note molto basse, il posizionamento è in quale modo meno impregnativo di quello dei diffusori a gamma estesa. La direzionalità dell'informazione musicale è molto meno precisa e voi avete maggiore scelta sul posizionamento dei diffusori per ottenere il miglior effetto. Detto questo, i risultati migliorisi si ottengono se il subwoofer viene collocato fra i diffusori satellite o in prossimità di uno diesso. Seutilizzate due subwoofer è meglio collocarne uno vicino ad agli diffusore satellite.

Il subwoofer collocato dietroagli ascoltatori,
anche in estallazioni con suono surround,
generalmente crea un imagine inferiore,tuttavia.
puo risultare un compromesso accettabile nel
caso fosse dettato daconsiderazioni domestiche.

Cosi come con tutti i diffusori, la vicinanza con le pareti della stanza condizione il suono. Generalmente i bassi augmentano quando più superfici sono molto vicine ai diffusori. Tuttavia, a differenza dei diffusori a gamma estesa, potete sempre ricireare il corretto bilanciamento di tutto ilsystema modificando il livello di volume del subwoofer. Più la stanza tends ad amplificare le basse frequence, meno il subwoofer delve lavorare. Ma c'è un inconveniente. Le posizioni d'angolo stimolano maggiori risonanze a Bassa frequence nella stanza rendendo il basso più irregularare.

Non c'ecalcuna alternativa alla sperimentazione in quanto agli stanza si comporta diversamente, pertanto provate il subwoofer in varie positioni prima di prendere la decisione finale. Un brano musicale con una scala di bassi ascendente e descendente è utile per determinare la linearità della risposta alle basse frequenze. Ascoltate gli estremi della gamma dei bassi. La presenza di un subwoofer separato vi consente di ottimizzare le risonanze sonore dellaStanza indipendentemente alla collocazione dei diffusori satellite per un'immagine ottimale.

Se il subwoofer delve essere utilizzato in uno spazio angusto (per esempio in un mobile apposto), lo spazio delve essere ventilato per consentire una sufficiente circolazione d'aria per raffreddare l'unità. Chiedete consiglio al vostro rivenditore.

Se il subwoofer deve essere collocato su una moquette, avvitate le punte sui piedini conici. Le punte trapassano la trama del tappeto fornendo un solido sostegno direttamente sulla superficie del pavimento senza rompere la trama. Quando sistmate le punte, avvitate prima completeness i dadi alle punte, poi avvitate le punte saldamente ai piedini conici. Se l'unità oscilla allentate le due punte opposte che sporgono fino a che il sostegno è stabile poi riavitate i dadi ai piedini conici. Se l'unità delve essere collocata su una superficie delicata sistmate i quattro cuscinetti in gomma alinki delle punte.

Collegamenti elettrici

Scolgate tutto l'impiano audio alla rete di alimentazione fino a che i collegamenti di segnale sono stati effettuali e controllati. Cio evita il rischio di danni nelle collegamenti vengono effettuali o che dati possano essere interrotti.

La funzione del subwoofer è quella di ricevere segnali alla catena di amplificazione e, dove necessario, sud dividere il segnale in frequenze più basse e frequenze più ed inviareQLeste ultime ai diffusori satellite. Gli ingressi del canale destro e sinistro possono essere uniti in un unico segnale mono alle bassissime frequenze e inviato all'unita subwoofer se necessario.

I preamplificatori THX ed alcuni decoder per home theater hanno incorporati i propri circuiti di filtering e i filtri del subwoofer sono essere bypassati se richiesto.

Il subwoofer più ricevere ed inviate sua segnali di livello linea atraverso le prese RCA Phono che segnali di livello altoparlanti atraverso morsetti da 4 mm collocati sul pannello posteriori offrendo casa una flessibilità di metodi di collegamento. Tuttavia, non dovete combinare collegamenti di livello linea e livello altoparlante nella stessa istallazione. Se potete scegliere fra un collegamento di livello linea e uno di livello altoparlante, preferite il livello linea.

Utilizzate esta tabella per selezionare il metodo corretto di collegamento per il vosto impianto:

Applicazione:

Home theater:- Impianto

• Decoder con amplificatore separato:
  a Conuscita subwoofer Collegamenti: fig
  b Senza uscita subwoofer: Collegamenti: fig. 4
• Decoder con amplificatore integrato:
  a Conuscita subwoofer:Collegamenti:fig.5
  b Senza uscita subwoofer: Collegamenti: fig. 6

Stereo Audio:- Impianto

• Preamplificatore e finale di potenza separato:
  a Uno o piu subwoofer con uscita combinata in un unico segnale mono: Collegamenti: fig. 7
  b Due subwoofer con segnali separati destro e sinistro Collegamenti: fig. 8
• Preamplificatore e finale di potenza integrato:
  a Uno o piu subwoofer con uscita combinata in un unico segnale mono Collegamenti: fig. 9
  b Due subwoofer con segnali separati destro e sinistro Collegamenti: fig. 10

Istallazioni con piu' subwoofer

• Utilizzare più di un'unità in un'installazione può migliorare le prestazioni nei seguenti modi:
• Mantenere la separazione stereo alle frequenze più basse.
• Adattarsi a stanze d'ascolto di dimensioni più vaste.
• Consentire un elevato livello sonoro di uscita spesso indispensable per riproduire in modo efficace gli effetti speciali nelle applicazioni home theater. Attenuare gli effetti delle risonanze della stanza alle basse frequenze

Se usate due subwoofer in un impianto stereo, la separazione stereo migliorara se agli canale ha il suo subwoofer perché ognuno sia collocato vicino al diffusore satellite principale.

Se i diffusori non sono collocati in modo ideale, o state utilizzando un'uscita dedicata per il subwoofer da un decoder, collegiate il secondo subwoofer al primo. Se avete un decoder utilizzato solo un canale d'ingresso. Per un impianto audio a due canali dovrebbero essere utilizzati entrambi i canali d'ingresso.

Controllate accuramente i collegamenti

Prima di ascoltare la qualità sonora della vostra nuova estallazione e di metterla a punto controllate accuramente i collegamenti. Troppo spesso gli utenti si lamentano di non riuscire ad ottenere un suono delle nonostante regolino i controllingi per poi scopire che nelle collegamenti è stato effettuato male. Assicuratevi che:

• La fase sia corretta - non ci dovrebbero essere collegamenti da positivo a negativo (questo solamente per le interconnessioni a livello alltoparlanti). Se qualcosa è fuori fase potete notare un suono confuso con un'immagine imprecisa e fluttuante, una mancanza di basse frequenze o una combinazione delle due.
• Il canale destro e quello sinistro non siano invertiti - Questo più produrre come risultato, per esempio, che l'orchestra si trovi nella posizione opposa o, anticor peggio, che i suoni nel vosto sistema home theater vadano nella direzione opposa all'azione sullo schermo.

Accensione e spegnimento

Vi raccomandiamo di accendere il subwoofer prima che qualsiasi amplificatore di potenza riceva segnali dal subwoofer. Allo stesso modo quando lo spegnete disinserite il subwoofer per ultimo.

Alla prima accensione del subwoofer
l'amplificatore entra in modo standby e la spia
sopra l'interruttore diverta gialla. Quando viene
identificato un segnale d'ingresso, l'amplificatore
automacamente diverta attivo e la spia si
illumina di verde.

Dopo circa cinque minuti, in assenza di segnale d'ingresso, l'amplificatore automaticamente ritorna in standby.

Regolazione dei controli sul subwoofer

Ci sono tre controli da prendere in considerazione:

• Freqenza di filtering PASSA/BASSO
• Controllo VOLUME
  Di FASE

Le regolazioni ottimali dipendono dall'altra apparecchiatura usata con il subwoofer. seutilizzate più di un subwoofer, assicuratevi che i controlli su entrambi siano uguali.

Utilizzato con unità di controllo THX (comprese le unità di controllo THX posizionate in modo non-THX)

L'ASW2000 non è un componente con qualifica THX, ma può essere utilizzato con un preamplificatore THX se si vuole.

• Ponete il filtro PASSA-BASSO al massimo.
• Spostate il controlo Volume in posizione media (ore 12) (questo è un livello preselezionato standard THX).
• Spostate l'interruttore Fase inizialmente su 0^ poi consultate il paragrafo successivo sulla perfetta messa a punto.

Assicuratevi che la funzione subwoofer sull'unità di controllo THX sia abilitata. In questa configurazione tutti i filtri e le regolazioni di livello necessarie al subwoofer in tutti i modi risultano inserti. Per la calibrazione di livello, il test di rumore interno e i controlli di livello di canali dovrebbero essere usati. In tutti i casi i livelli dovrebbero essere regolati in modo tale da ottenere 75 dB di pressione sonora (pesato C) nella posizione d'ascolto dal segnale test di rumore interno dell'unità di controllo. Fate riferimento al manuale della vostra unità per maggiori dettagli come ad esempio la regolazione dei livelli. Misuratori di livello sonoro peu costosi sono disponibile reperibili presso i negoti di elettronica e dovrebbero essere usati per regolare accuramente i livelli.

Utilizzo con altri decoder home theater

• Se il decoder ha un'uscita dedicata per il subwoofer e un filtrlo interno passa-basso per il subwoofer che ha una pendenza del II ordine (12 dB/ottava) o maggiore, ponete l'interruttore mode in posizione THX. Diversamente posizzonatelo su AUDIO.
• Spostate il controllo volume inizialmente in posizione centrale (ore 12) poi considerate la sezione successiva sulla messa a punto.
• Posizione il commutatore di fase inizialmente a 0^ , poi leggete la sezione successiva sulla messa a punto.

Utilizzo impianto stereo

• Ponete inizialmente il filtrato passa-basso a 80Hz poi consultate la sezione successiva sulla messa a punto.
• Mettete il controllo volume inizialmente in posizionecentrale (ore 12), poi consultate la sezione successiva sulla messa a punto.
• Mettete l'interruttore di fase inizialmente a 0^ , poi consultate la sezione successiva sulla messa a punto.

Suggerimenti per una perfetta messa a punto

Le regolazioni ottimali del commutatore di fase e della frequenza del filtrlo PASSA/BASSO sono correlate e dipendonoanche della caratteristica di taglio alle basse frequenze dei diffusori satellite e delle relative posizioni di tutti i diffusori dell'impiano.

Anche in un'installazione THX, dove le caratteristiche dei componenti separati sono accuramente specificale, il modo in cui le uscite del subwoofer e dei diffusori anteriorsi si combinano più essere compromesso se non sono approximativamente tutti alla stessa distanza dagli ascollatori. Poiché la differenza tra la distanza dell'ascoltatore dal subwoofer e la distanza dello stesso dal diffusore anteriore diventa un multiplo approximato della meta della lunghezza d'onda alla frequenza di crossover, l'uscita del subwoofer tenerà ad essere fuori fase ed eliminerà quella frequenza dai diffusori anteriors, sopra un'ampiezza di banda di una o due ottave. Alla frequenza di crossover THX di 80Hz . La lunghezza d'onda è di 4,26 m e se la differenza della distanza è tra 1/4 e 3/4 della lunghezza d'onda (1,1m - 3,2m) le uscite teneranno ad eliminarsi in quella parte della frequenza di crossover. Qesto più essere corretto spostando l'interruttore di fase su 180^

Cio troverà conferma con l'ascolto di un brano musicae con un ricco contento diasse frequenze. Il correttto posizionamento del commutatore di fase produrra un suono più corso.

Collocate il sistema nella posizione preferita ed ascoltate alcuni brani con un ricco contento di basse frequence. La regolazione ottimale della frequence di taglio passa-basso dipende da diverse variabili - la risposta ai bassi e la potenza di pilotaggio dei diffusori satellite, il numero dei subwoofer utilizzati e la loro posizione rispetto ai diffusori. La gamma degli 80-90Hz è un buon punto di partenza per il filtrato passa-basso. A meno che non vengano utilizzati due subwoofer per garantire un'informazione musicale separata nei canali destro e sinistro, e quosti sono collocati vicino ai diffusori principali, l'utilizzo di una frequenza di taglio più alta può alterare l'immagine stereo e dovrebbe essere presa in considerazione solo nel caso in cui la risposta sui bassi dei diffusori satellite fosse particolarmente limitata.

Ad anni regolazione della frequenza di taglio ascoltate con il commutatore di fase in entramble le posizioni. Quella corretta vi darà il basso più corposo e quello dipenderà delle caratteristiche di risposta alle basse frequenze dei nostri diffusori satellite e dalle relative distance del/dei subwoofer e dei satelliti dall'ascoltatore. Quando utilizzate più di un subwoofer, assicuratve che ognuno di dati abbia i commutatori di fase e di frequenza di taglio nella stessa posizione.

Se in un qualsiasi momento fate dei cambiamenti all' amplificazione dell'impianto come i collegamenti da livello altoparlanti a livello linea al subwoofer, è consigliabile controllare ancorta la commutazione di fase dato che le caratteristiche di fase delrosso passa-alto sono differenti tra il livello altoparlanti e il livello linea del subwoofer.

Regolate il loudness del subwoofer rispetto ai diffusori satellite a sostro piacimento. Usate un'ampia varietà di brani per trovare una regolazione ottimale. Se un pezzo musicae ad un livello di regolazione ha un suono eccezionale, un alto brano allo stesso livello di loudness può risultareccessivamente potente. Ascoltate a livelli realistici poichè la percezione del bilanciamento varia in funzione del livello sonoro.

Se avete problemi di bassi eccessivi - se alcune note basse sono esuberanti più di altre, probabilitmente avete prolemi di interfaccia con l'ambiente d'ascolto ed è consigliabile intervenire sul posizionamento del subwoofer. Quelli che possono embrare piccoli spostamenti circa 15cm -Those who are effetti molto rilevanti sul suono. Provate ad alzare dal pavimento il subwoofer spostandolo sono dai lati. L'utilizzo di più subwoofer cui attenuare gli effetti delle risonanze della stanza poichè agli subwoofer tenerà a stimolare risonanze a frequenze diverse. Se modificate in modo considerevole le distance relative fra i subwoofer e i diffusori satellite e gli ascollatori, ridefinite la regolazione della fase. Dovresteanche verificare il livello del subwoofer (utilizzando sia i livelli di uscita del decoder, sia il controlo volume sull'amplificatore del subwoofer in maniera adeguata) ma solo dopo aver regolato correttamente la fase.

Manutenzione del subwoofer

Il cabinet del subwoofer potrebbe essere pulito spelverandolo con un panno asciutto. Se desiderate utilizzato un prodotto spray per la pulizia, non spruzzatelo direttamente sul cabinet, ma sul panno. Rimuovete prima la griglia in modo tale che il tessuto non si macchi, facendo attenzione a non arrecare danno all'unita altoparlante. La griglia stessa può essere pulita usinga una spazzola morbida.

Non usate il subwoofer come un ravolo.
Quando è in funzione gli oggetti lasciati sul piano superiore tendono a vibrare. In particolare, evitate il rischio che liquidi vengano versati (ad esempio bevande o vasi di fiori).

Se il sistema non viene usato per parecchio tempo, scollegate il subwoofer alla rete di alimentazione.
