MODE D'EMPLOI 530 FM KRESS

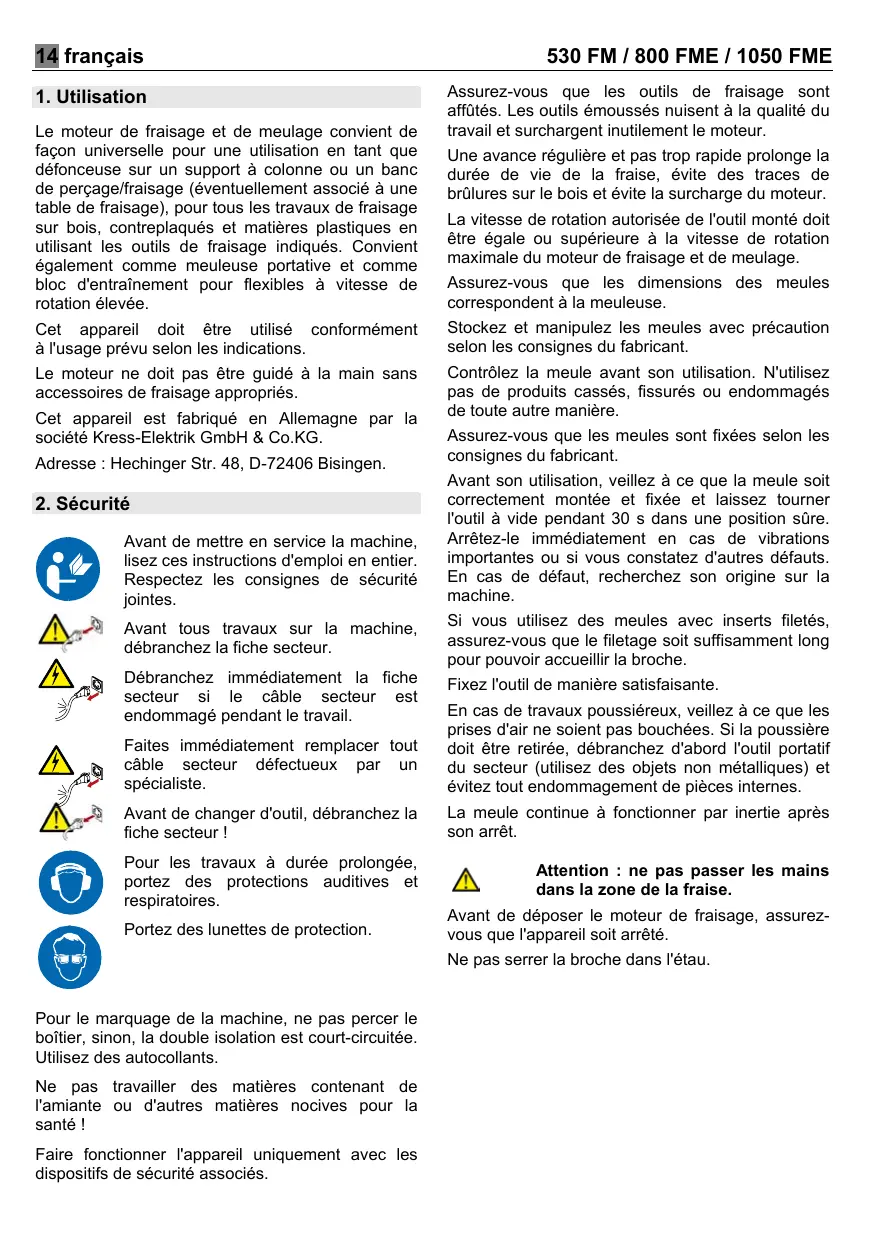

Instructions d'emploi
Moteur de fraisage et de meulage 14-18
Le moteur de fraisage et de meulage convient de façon universelle pour une utilisation en tant que défonceuse sur un support à colonne ou un banc de perçage/fraisage (éventuellement associé à une table de fraisage), pour tous les travaux de fraisage sur bois, contreplaqués et matières plastiques en utilisant les outils de fraisage indiqués. Convient également comme meuleuse portative et comme bloc d'entraînement pour flexibles à vitesse de rotation élevée.
Cet appareil doit être utilisé conformément à l'usage prévu selon les indications.
Le moteur ne doit pas être guidé à la main sans accessoires de fraisage appropriés.
Cet appareil est fabriqué en Allemagne par la société Kress-Elektrik GmbH & Co. KG.
Adresse : Hechinger Str. 48, D-72406 Bisingen.
2. Sécurité
Avant de mettre en service la machine, lisez ces instructions d'emploi en entier. Respectez les consignes de sécurité jointes.
Avant tous travaux sur la machine, débranchez la fiche secteur.
Débranchez immédiatement la fiche secteur si le câble secteur est endommagé pendant le travail.
Faites immédiatement remplacer tout câble secteur défectueux par un spécialiste.
Avant de changer d'outil, débranchez la fiche secteur !
Pour les travaux de longue durée, portez des protections auditives et respiratoires.
Portez des lunettes de protection.
Pour le marquage de la machine, ne pas percer le boîtier, sinon la double isolation est court-circuitée. Utilisez des autocollants.
Ne pas travailler des matières contenant de l'amiante ou d'autres matières nocives pour la santé !
Faire fonctionner l'appareil uniquement avec les dispositifs de sécurité associés.
Assurez-vous que les outils de fraisage sont affûtés. Les outils émoussés nuisent à la qualité du travail et surchargent inutilement le moteur.
Une avance régulière et pas trop rapide prolonge la durée de vie de la fraise, évite des traces de brûlures sur le bois et évite la surcharge du moteur.
La vitesse de rotation autorisée de l'outil monté doit être égale ou supérieure à la vitesse de rotation maximale du moteur de la fraiseuse-meuleuse.
Assurez-vous que les dimensions des meules correspondent à celles de la meuleuse.
Stockez et manipulez les meules avec précaution selon les consignes du fabricant.
Contrôlez la meule avant son utilisation. N'utilisez pas de produits cassés, fissurés ou endommagés de toute autre manière.
Assurez-vous que les meules sont fixées selon les consignes du fabricant.
Avant son utilisation, veillez à ce que la meule soit correctement montée et fixée et laissez tourner l'outil à vide pendant 30 s dans une position sûre. Arrêtez-le immédiatement en cas de vibrations importantes ou si vous constatez d'autres défauts. En cas de défaut, recherchez son origine sur la machine.
Si vous utilisez des meules avec inserts filetés, assurez-vous que le filetage soit suffisamment long pour pouvoir accueillir la broche.
Fixez l'outil de manière satisfaisante.
En cas de travaux poussiéreux, veillez à ce que les prises d'air ne soient pas bouchées. Si la poussière doit être retirée, débranchez d'abord l'outil portatif du secteur. Utilisez des objets non métalliques et évitez tout endommagement des pièces internes.
La meule continue à fonctionner par inertie après son arrêt.
Attention : ne pas passer les mains dans la zone de la fraise.
Avant de déposer le moteur de fraisage, assurez-vous que l'appareil soit arrêté.
Ne pas serrer la broche dans l'étau.
Serrez le moteur de fraisage au niveau du col de serrage avec une bague cylindrique sur toute sa circonférence (col Euro). Tout serrage ponctuel risque d'endommager le palier.
Respectez le sens de rotation indiqué sur le col du moteur. Tenez l'appareil de façon à ce que la poussière de meulage et les projections d'étincelles s'éloignent de votre corps et sans qu'elles puissent produire des incendies ou d'autres dégâts.
En cas d'utilisation d'un outil plus lourd, serrez celui-ci à l'aide de 2 clés à fourche plates 14/17 sur la broche et sur l'écrou de serrage.
3. Double isolation
Dans un souci de sécurité maximale pour l'utilisateur, nos appareils sont construits en conformité avec les directives européennes (normes EN). Toutes les machines à double isolation portent le signe international. Les machines ne doivent pas être mises à la terre. Un câble à deux conducteurs est suffisant. Les machines sont antiparasitées selon la norme EN 55014.
4. Pièces de rechange / vues éclatées
Pour les vues éclatées et la liste des pièces de rechange, reportez-vous à notre page d'accueil http://www.spareparts.kress-elektrik.de
5. Légende de la figure
La numérotation des pièces du moteur de fraisage et de meulage se rapporte à la représentation sur la page dépliable.
- Écrou de serrage
- Pince de serrage
- Jonc
- Broche
- Bouton de verrouillage
- Bouton Marche/Arrêt
- Molette de réglage de vitesse
- Module cable
- Verrouillage du module câble
Tous les accessoires représentés ou décrits ne font pas obligatoirement partie de la fourniture.
6. Pièces d'usure
| Jonc | 14348 |
| Pince de serrage | 14820 |
| Ecroud serrage | 21208 |
| Doigt de blocage | 35370 |
| Balai | 35635 |
| Câble secteur (530 FM/800 FME) | 27794 |
| Module câble (1050 FME) | 27280 |
7. Informations concernant le bruit et les vibrations
Valeurs mesurées selon EN 50144.
Le niveau sonore A évalué de l'appareil est typiquement de : niveau de pression acoustique 77 dB(A) ; niveau de puissance acoustique 88 dB(A). Incertitude de mesure K=3 dB.
Porter des protections auditives.
L'accélération évaluée est typiquement de 11,6 m/s².
8. Caractéristiques techniques
| 530 FM | |
| Puisance absorbée | 530 W |
| Puisance utile | 270 W |
| Vitesse nominale | 29 000 tr/min |
| Vitesse sous charge nominale | 14 300 tr/min |
| Porte-outil avec pince de serrage Ø | 8 mm |
| Meule Ø max. | 40 mm |
| Fraise Ø max. | 30 mm |
| Dimensions | 240x73 mm |
| Poids | 1,3 kg |
| Classe de protection | II / ☑ |
| 800 FME | |
| Puisance absorbée | 800 W |
| Puisance utilise | 420 W |
| Vitesse nominale | 10 000 à 30 000 tr/min |
| Vitesse sous charge nominale | 25 000 tr/min |
| Porte-outil avec pince de serrage Ø | 8 mm |
| Meule Ø max. | 40 mm |
| Fraise Ø max. | 36 mm |
| Dimensions | 262x73 mm |
| Poids | 1,4 kg |
| Classe de protection | II / ☐ |
| 1050 FME | |
| Puisance absorbée | 1050 W |
| Puisance utile | 560 W |
| Vitesse nominale | 10 000 à 30 000 tr/min |
| Vitesse sous charge nominale | 28 300 tr/min |
| Porte-outil avec pince de serrage Ø | 8 mm |
| Meule Ø max. | 40 mm |
| Fraise Ø max. | 36 mm |
| Dimensions | 289x73 mm |
| Poids | 1,7 kg |
| Classe de protection | II / ☐ |
9. Montage du module câble (1050 FME)
Avant tous travaux sur l'appareil, débranchez la fiche secteur.
Branchez le module câble sur l'appareil. La fiche doit s'enclencher.
Ne pas utiliser de câbles secteur défectueux. Les remplacer immédiatement. Appuyez sur les deux boutons de verrouillage 9 et retirez le module câble 8.
Utilisez le module câble uniquement pour des outils électriques Kress. N'essayez pas de faire fonctionner d'autres appareils avec ce module.
Utilisez uniquement des modules câble d'origine Kress.
SERrage des outils
La broche 4 du moteur de fraisage et de meulage est équipée d'une pince de serrage de précision 2 pour le montage des outils. Un dispositif de blocage de la broche facilite le serrage et le desserrage de l'écrou de serrage 1. Pour le serrage de l'outil, bloquer la broche 4 en enfonçant le bouton de verrouillage 5. Serrer l'écrou de serrage 1 à l'aide d'une clé plate de 17 mm. Pour desserrer l'outil, bloquer de nouveau la broche 4. Desserrer l'écrou de serrage 1 d'un tour à l'aide de la clé plate. Après quelques tours, l'outil peut être retiré.
Replacement de la pince de serrage
Un jonc métallique 3 maintient la pince de serrage 2 dans l'écrou de serrage 1. Tirer vigoureusement pour dégager la pince de serrage 2 de l'écrou de serrage 1. Insérer la nouvelle pince de serrage dans l'écrou de serrage 1 en appuyant vigoureusement jusqu'à ce qu'elle s'enclenche.
Attention ! Pour protéger le filetage, ne visser l'écrou de serrage que légèrement sur la broche ; ne jamais le serrer complètement tant qu'aucun outil n'est inséré. La pince de serrage risquerait d'être trop déformée et endommagée.
11. Mise en service
Avant la mise en service, vérifiez que la tension du secteur correspond à l'indication sur la plaque signalétique de l'appareil.
Mise en marche de la machine
Avancer le bouton Marche/arrêt 6 jusqu'à ce que le levier basculant s'enclenche automatiquement.
Arrêt de la machine
Appuyer sur la partie arrêt du bouton Marche/Arrêt 6. Le bouton retourne dans la position Arrêt. La machine ralentit et s'arrête.
Travaux avec le moteur de fraisage
Attention ! Portez des lunettes de protection et des protections auditives !
En cas d'utilisation d'un support à colonne ou d'un banc de perçage/fraisage, éventuellement associé à une table de fraisage, respecter les consignes dans les notices d'utilisation fournies.
Approcher les règles de butée le plus possible de la fraise et approcher le pare-main (protection des yeux) le plus possible de la surface de la pièce. Utiliser toujours des dispositifs qui garantissent un guidage sûr de la pièce, tels que butée, butée auxiliaire, coulisseau d'amenée ou sabot de retenue pour les travaux de fraisage.
Le sens d'avancement de la pièce doit toujours être contraire au sens de rotation de la fraise (fraisage en opposition).
Attention ! Fraisez toujours en opposition !
Travaux à main levée
- Grâce à sa construction compacte et son faible poids, le moteur de fraisage et de meulage est parfaitement adapté pour de nombreux travaux à main levée. En tant que moteur de fraisage, utiliser l'appareil uniquement avec les accessoires appropriés (support de défonceuse, affleureuse ou stationnaire).
Utiliser uniquement des outils de fraisage, perçage, polissage ou meulage autorisés pour un fonctionnement à vitesse de rotation élevée (30 000 tr/min).
Rectifications
En utilisant le moteur de fraisage et de meulage en tant que meule portative, veiller à ne pas dépasser l de 80 m/s.
V = (d × π × n) / 60000
V = vitesse circonférentielle en m/s
d = diamètre de la meule en mm
π = 3,14
n = vitesse nominale du moteur de fraisage et de meulage
en tours/min
Exemple : la meule utilisée a un diamètre de 25 mm.
$$ V = \frac {25 \times \pi \times 30000}{60000} \frac {\mathrm {m}}{\mathrm {s}} = 39.75 \frac {\mathrm {m}}{\mathrm {s}} $$
La vitesse maximale autorisée n'est pas dépassée. La vitesse circonférentielle maximale autorisée est atteinte avec un diamètre de meule de 50 mm. Les meules avec un diamètre supérieur ne doivent pas être utilisées.
Attention ! Après l'insertion de l'outil, faites un essai à vitesse maximale et assurez-vous que personne ne se trouve à portée de l'outil rotatif. Les outils défectueux cassent souvent pendant cette marche d'essai.
Remarques !
S'assurer que les meules utilisées utilisent un liant céramique ou un liant en résine synthétique. - Stocker les meules de façon à ce qu'elles ne puissent pas s'abîmer. Toute fissure dans la meule, des tiges d'usinage endommagées, etc. peuvent constituer un danger de mort pour l'utilisateur. - Avant l'utilisation de meules neuves, faire une marche d'essai d'au moins 5 minutes sans charge.
Conseils pratiques
Remarque ! Des vitesses très élevées signifient une usure rapide et des durées de vie courtes des outils !
Important ! Utiliser uniquement des outils de fraisage affûtés et en bon état ! Utiliser de préférence nos outils de fraisage d'origine.
En utilisant d'autres outils de fraisage, ne pas dépasser de manière durable les vitesses de rotation (en tr/min) indiquées par le fabricant sur les outils rotatifs !
Sous réserve de modifications.
Grâce à sa vitesse élevée, le moteur de fraisage et de meulage convient également pour l'entraînement de flexibles.
S'assurer que la vitesse maximale du flexible correspond au moins à la vitesse du moteur.
Attention ! Porter des lunettes de protection !
Électronique de régulation pleine-onde (800 FME/1050 FME) avec protection du moteur électronique (électronique de sécurité). L'électronique pleine-onde avec dynamo tachymétrique procure les avantages suivants :
Le courant de démarrage est limité. Le moteur accélère lentement jusqu'à la vitesse présélectionnée. Ce système permet de prolonger la durée de vie de la machine.
Protection électronique contre les surcharges
En cas de charge trop importante pour le moteur, la surveillance électronique intégrée réduit la vitesse du moteur de fraisage. La machine doit être déchargée (de préférence en la dégageant brièvement de la pièce) avant que vous puissiez de nouveau utiliser toute sa puissance.
Réglage électronique avec dynamo tachymétrique
L'électronique de régulation pleine-onde permet une grande plage de réglage de 10000 à 30000 tr/min. En cas de charge, la dynamo tachymétrique fournit un supplément de puissance. La vitesse présélectionnée est maintenue de façon constante. La molette de réglage 7 de l'électronique de régulation pleine-onde permet donc de régler indépendamment
du matériel (p. ex. bois dur, bois tendre, matière plastique) et de la fraise ou de la meule (p. ex. petit diamètre, qualité inférieure, qualité supérieure)
La vitesse de coupe ou de travail optimale dépend de nombreux facteurs (p. ex. les différentes duretés des matériaux, la qualité de la fraise, l'avance, etc.). Déterminer le réglage optimal au début des travaux en effectuant des essais.
13. Nettoyage et entretien
Avant tous travaux sur l'appareil, débranchez la fiche secteur.
Pour garantir une ventilation constante, tenez les prises d'air propres et assurez-vous qu'elles ne soient pas bouchées. Nettoyez à intervalles réguliers les pièces en plastique accessibles de l'extérieur à l'aide d'un chiffon sans produit nettoyant. Après chaque opération, éliminez la poussière du ventilateur en soufflant. Vous augmenterez ainsi la durée de vie de votre appareil.
Après une sollicitation importante pendant une durée prolongée, nous vous recommandons d'apporter l'appareil à un point de service après-vente de Kress pour une inspection et un nettoyage approfondi.
14. Instructions de protection de l'environnement
Ne jetez pas les appareils électriques dans les ordures ménagères !
Récupération des matières premières plutôt qu'élimination des déchets.
Les appareils, comme d'ailleurs leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Ce manuel d'instructions a été fabriqué à partir d'un papier recyclé blanchi sans chlore.
Nos pièces plastiques ont été marquées en vue d'un recyclage sélectif des différents matériaux.
Débit de puissance 270 W
Portez des lunettes de protection.
Pour marquer la machine, il ne faut jamais percer la plaque signalétique, car cela court-circuiterait l'isolation de protection. Utilisez des étiquettes autocollantes.
Le ressort circulaire 3 maintient la cartouche de sécurité 2 dans le support de sécurité 1. Si l'on tire avec force, la cartouche de sécurité 2 se libère du support de sécurité 1. En appuyant avec force, enclencher la nouvelle cartouche de sécurité dans le support de sécurité 1.
Attention ! Les filetages de la vis de réglage doivent être légèrement déplacés pour ajuster la pince de serrage, mais ne pas serrer si aucun outil n'est utilisé. La pince de serrage peut se comprimer trop fortement, ce qui pourrait l'endommager.
Avant la mise en exploitation, vérifiez que la tension du secteur correspond aux données indiquées sur la plaque signalétique de l'appareil.
Avant de mettre en marche ou d'arrêter le moteur, appuyer sur les interrupteurs marche/arrêt situés à l'arrière. Les interrupteurs reviennent en position marche. Le moteur s'arrête.
ATTENTION ! Portez des lunettes de protection et des protections auditives !
Pour l'utilisation de tables pour perceuses et de tables pour fraiseuses, éventuellement en combinaison avec la table de la fraiseuse, il convient de respecter les instructions du fabricant et les consignes de sécurité d'exploitation.
En outre, il convient de veiller à ce que la règle de guidage soit placée aussi près que possible de la fraise. Les dispositifs de protection des mains (pare-copeaux) doivent être installés aussi près que possible de la surface de la pièce. Pour les travaux de fraisage, il faut toujours utiliser des accessoires qui assurent une avance sûre de la pièce lors de l'exécution des travaux de fraisage, par exemple une règle de butée, un support auxiliaire, des cales d'avance ou une avance inverse.
La direction d'avance de la pièce doit toujours être opposée au sens de rotation de la fraise (mouvement en avalant) :
ATTENTION ! Effectuez toujours le fraisage avec un mouvement de coupe opposé (mouvement en avalant).
Grâce à ses dimensions réduites et à son faible poids, le moteur fraiseuse-ponceuse est parfaitement adapté à de nombreux types de travaux manuels. En tant que fraiseuse, l'appareil ne peut être utilisé qu'avec les accessoires correspondants (fraise supérieure, fraise pour le traitement des chants et fraise stationnaire).
Utiliser uniquement des outils de fraisage, de perçage, de polissage et de ponçage qui sont autorisés pour une utilisation à des vitesses élevées (30 000 min-1).
Lors de l'utilisation de la fraise à lamelle du pistolet en tant que machine à lameller, il est nécessaire de veiller à ce que la vitesse périphérique n'excède pas 80 m/s.
La vitesse circonférentielle peut être calculée de la manière suivante :
V = (d x π x n) / 60000
d = diamètre du disque en mm
n = 3,14
- Cet équipement électronique a été fabriqué avec une grande précision et soumis à des contrôles de qualité sévères en usine.
- C'est pourquoi nous garantissons au consommateur final l'élimination gratuite des défauts de fabrication ou de matière qui surviendraient dans les 24 mois suivant la date d'achat. Nous nous réservons le droit de réparer les pièces défectueuses ou de les remplacer. Les pièces échangées font alors partie de notre propriété.
- L'utilisation ou la manipulation non conforme, de même que l'ouverture de l'outil dans des ateliers de réparation non habilités, entraînent la résiliation de la garantie. L excluent l'usure des pièces soumises.
- Les revendications de garantie ne pourront être prises en compte qu'en cas de déclaration immédiate des défauts (avaries dues au transport y comprises). L'exécution des prestations de garantie ne donne pas droit à une prolongation de la période de validité de la garantie.
- En cas de dysfonctionnement, veuillez expédier l'appareil avec sa carte de garantie dûment complétée et une brève description des défauts à notre adresse ou à la station de service après-vente concernée. Prière de joindre la facture.
- Une prise en charge par nos soins dans le cadre de la garantie exclut tout autre recours de la part de l'acheteur, en particulier le droit de rétraction, de réduction ou de revendication de dommages-intérêts.
- Cependant, il conserve son droit de rétraction (annulation du contrat de vente) ou de réduction (abaissement du prix d'achat), selon ses convenances, si nous ne sommes pas en mesure d'éliminer d'éventuels défauts dans un délai raisonnable.
- Ne sont pas exclues les revendications de dommages-intérêts selon les §§ 463, 480 al. 2, 635 du Code civil allemand, relatives à l'absence de propriétés garanties.
- Les dispositions 7 et 8 ne sont valables que pour l'Allemagne.
FCE Déclaration de conformité
Nous déclarons sous notre seule responsabilité que le produit est conforme aux normes ou documents normatifs suivants :
4 Rue du Viaduc - B. P. 87
F-01130 Les Neyrolles
Téléphone : +33 (0)4 74 75 01 33
Télécopie : +33-(0)4 74 75 23 62
E-mail : induba@online.fr
