GEBRUIKSAANWIJZING 530 FM KRESS

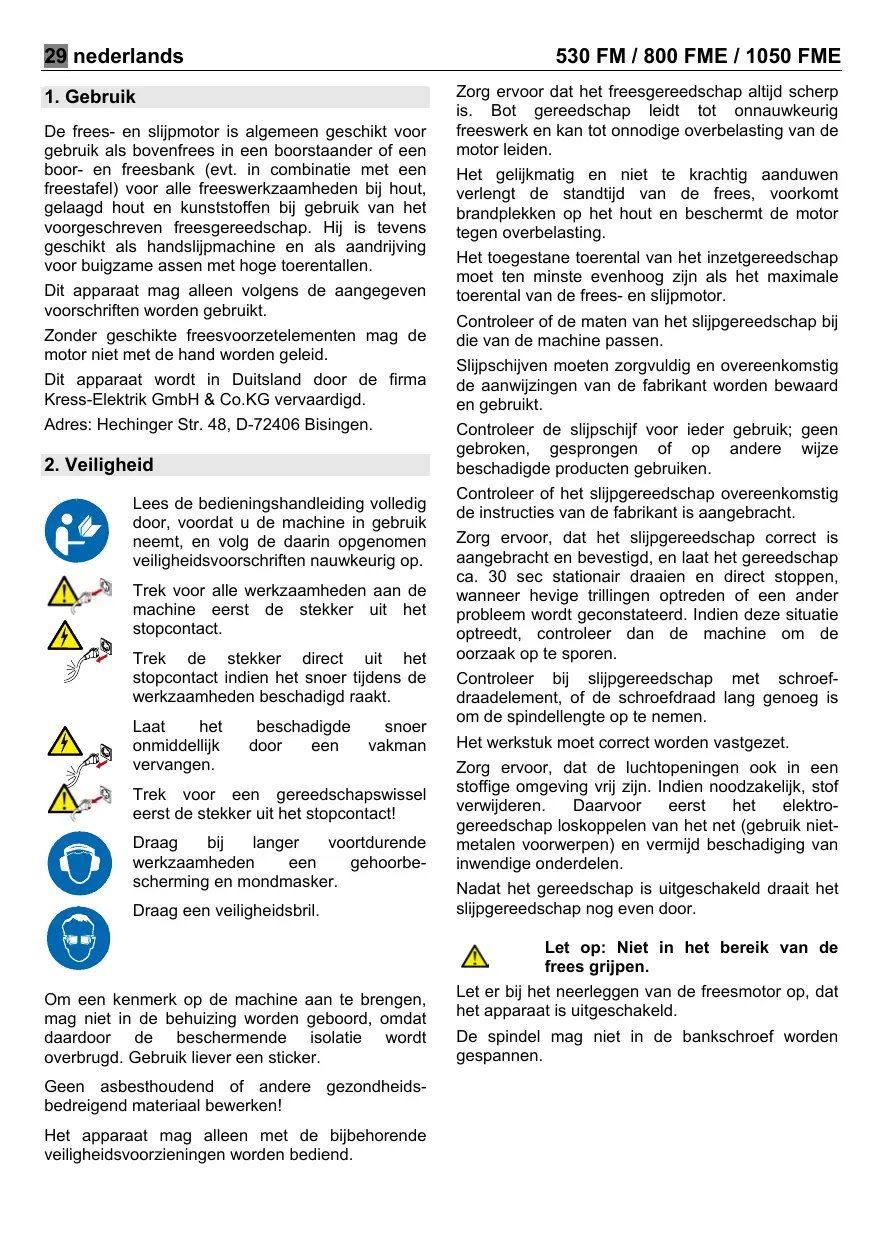

De frees- en slijpmotor is algemeen geschikt voor gebruik als bovenfrees in een boorstaander of een boor- en freesbank (evt. in combinatie met een freestafel) voor alle freeswerkzaamheden bij hout, gelaagd hout en kunststoffen bij gebruik van het voorgeschreven freesgereedschap. Hij is tevens geschikt als handslijpmachine en als aandrijving voor buigzame assen met hoge toerentallen. Dit apparaat mag alleen volgens de aangegeven voorschriften worden gebruikt. Zonder geschikte freesvoorzetelementen mag de motor niet met de hand worden geleid. Dit apparaat wordt in Duitsland door de firma Kress-Elektrik GmbH & Co.KG vervaardigd. Adres: Hechinger Str. 48, D-72406 Bisingen.

Lees de bedieningshandleiding volledig door, voordat u de machine in gebruik neemt, en volg de daarin opgenomen veiligheidsvoorschriften nauwkeurig op. Trek voor alle werkzaamheden aan de machine eerst de stekker uit het stopcontact. Trek de stekker direct uit het stopcontact indien het snoer tijdens de werkzaamheden beschadigd raakt. Laat het onmiddellijk vervangen. beschadigde door een snoer vakman Trek voor een gereedschapswissel eerst de stekker uit het stopcontact! Draag bij langer voortdurende werkzaamheden een gehoorbescherming en mondmasker. Draag een veiligheidsbril. Zorg ervoor dat het freesgereedschap altijd scherp is. Bot gereedschap leidt tot onnauwkeurig freeswerk en kan tot onnodige overbelasting van de motor leiden. Het gelijkmatig en niet te krachtig aanduwen verlengt de standtijd van de frees, voorkomt brandplekken op het hout en beschermt de motor tegen overbelasting. Het toegestane toerental van het inzetgereedschap moet ten minste evenhoog zijn als het maximale toerental van de frees- en slijpmotor. Controleer of de maten van het slijpgereedschap bij die van de machine passen. Slijpschijven moeten zorgvuldig en overeenkomstig de aanwijzingen van de fabrikant worden bewaard en gebruikt. Controleer de slijpschijf voor ieder gebruik; geen gebroken, gesprongen of op andere wijze beschadigde producten gebruiken. Controleer of het slijpgereedschap overeenkomstig de instructies van de fabrikant is aangebracht. Zorg ervoor, dat het slijpgereedschap correct is aangebracht en bevestigd, en laat het gereedschap ca. 30 sec stationair draaien en direct stoppen, wanneer hevige trillingen optreden of een ander probleem wordt geconstateerd. Indien deze situatie optreedt, controleer dan de machine om de oorzaak op te sporen. Controleer bij slijpgereedschap met schroefdraadelement, of de schroefdraad lang genoeg is om de spindellengte op te nemen. Het werkstuk moet correct worden vastgezet. Zorg ervoor, dat de luchtopeningen ook in een stoffige omgeving vrij zijn. Indien noodzakelijk, stof verwijderen. Daarvoor eerst het elektrogereedschap loskoppelen van het net (gebruik nietmetalen voorwerpen) en vermijd beschadiging van inwendige onderdelen. Nadat het gereedschap is uitgeschakeld draait het slijpgereedschap nog even door. Let op: Niet in het bereik van de frees grijpen. Om een kenmerk op de machine aan te brengen, mag niet in de behuizing worden geboord, omdat daardoor de beschermende isolatie wordt overbrugd. Gebruik liever een sticker. Geen asbesthoudend of andere gezondheidsbedreigend materiaal bewerken! Het apparaat mag alleen met de bijbehorende veiligheidsvoorzieningen worden bediend. Let er bij het neerleggen van de freesmotor op, dat het apparaat is uitgeschakeld. De spindel mag niet in de bankschroef worden gespannen. 30 nederlands Span de freesmotor bij de spanhals en met een ronde flens over de hele omvang (Eurohals)op. Door het op punten opspannen wordt het lager beschadigd. Houd rekening met de aangegeven draairichting van de motorflens. Houd het apparaat zo, dat het slijpstof en de vonken van het lichaam af vliegen, echter geen brand of andere schade kunnen veroorzaken. Onder zware omstandigheden moet het gereedschap m.b.v. 2 steeksleutels SW 14/17 op de spindel en spanmoer worden opgespannen.

Onze apparaten zijn voor de grootst mogelijke veiligheid van de gebruiker en in overeenstemming met de Europese richtlijnen (EN-normen) vervaardigd. Dubbel geïsoleerde machines zijn . De voorzien van het internationale teken machines mogen niet geaard zijn. Een 2-aderige kabel is voldoende. De machines zijn radioontstoord conform EN 55014.

4. Reserveonderdelen/explosietekening

Explosietekeningen en lijsten met reserveonderdelen vindt u op onze homepage http://www.spareparts.kress-elektrik.de

5. Beeldbeschrijving

De nummering van de onderdelen van de frees- en slijpmotor heeft betrekking op de afbeelding op de uitklapbare pagina.

7. Stelwiel toerentalregeling

9. Vergrendeling netsnoermodule

Afgebeelde of beschreven accessoires behoren niet tot de leveringsomvang.

530 FM / 800 FME / 1050 FME

6. Aan slijtage onderhevige onderdelen

Meetwaarden bepaald overeenkomstig EN 50 144. Het A-beproefde geluidsniveau van het apparaat bedraagt typischerwijs: geluidsniveau 77 dB (A); geluidsvermogensniveau 88 dB (A). Meetonnauwkeurigheid K=3 dB. Gehoorbescherming dragen! De beproefde versnelling bedraagt typischerwijs 11,6 m/s²

8. Technische specificaties

530 FM Nom. opgenomen vermogen 530 W Afgegeven vermogen 270 W Nullast toerental

Toerental bij nom. belasting

Gereedschapshouder met spantang Ø 8 mm Slijpelement Ø max. 40 mm Freesdiameter max. 30 mm Afmeting 240 x 73 mm Gewicht 1,3 kg Beschermingsklasse II / 800 FME Nom. opgenomen vermogen 800 W Afgegeven vermogen 420 W Nullast toerental

10.000 – 30.000 omw/min 1

Toerental bij nom. belasting

Gereedschapshouder met spantang Ø 8 mm Slijpelement Ø max. 40 mm Freesdiameter max. 36 mm Afmeting 262 x 73 mm Gewicht 1,4 kg Beschermingsklasse II / 1050 FME Nom. opgenomen vermogen 1050 W Afgegeven vermogen 560 W Nullast toerental

10.000 – 30.000 omw/min

Toerental bij nom. belasting

Trek voor alle werkzaamheden aan het apparaat eerst het snoer uit het stopcontact. Sluit de netsnoermodule op het apparaat aan. De stekker moet inklikken. Een beschadigd netsnoer mag niet meer worden gebruikt. Dit moet onmiddellijk worden vervangen. De beide vergrendeltoetsen 9 indrukken en de netsnoermodule 8 lostrekken. Gebruik de netsnoermodule alleen voor elektrische gereedschappen van Kress. Probeer in geen geval, andere apparaten hiermee te laten werken. Gebruik uitsluitend noermodule.

Controleer voor de ingebruikname of de netspanning overeenkomt met die op het typeplaatje van het apparaat. MACHINE INSCHAKELEN AAN/UIT-schakelaar 6 naar voren schuiven tot de kantelhendel automatisch vergrendelt. MACHINE UITSCHAKELEN AAN/UIT-schakelaar 6 achter omlaag drukken. De schakelaar springt terug in de UIT-stand. De machine komt tot stilstand.

Let op! Veiligheidsbril en gehoorbescherming dragen!

10. Voor de ingebruikname

INSPANNEN VAN GEREEDSCHAP

De spindel 4 van de frees- en slijpmotor is voorzien van een precisie-spantang 2 voor de bevestiging van gereedschap. Een spindelvergrendelng vergemakkelijkt het aantrekken en losdraaien van de spanmoer 1. Voor het inspannen van gereedschap wordt de spindel 1 door het indrukken van de vergrendeltoets 5 vergrendeld. Met een steeksleutel SW 17 wordt de spanmoer 1 vastgedraaid. Bij het verwijderen van het gereedschap wordt de spindel 4 wederom geblokkeerd. De spanmoer 1 wordt met de steeksleutel een omwenteling losgedraaid. Na nog enkele omwentelingen kan het gereedschap worden verwijderd. SPANTANGWISSEL Een veerring 3 houdt de spantang 2 in de spanmoer 1. Door krachtig aan de spantang 2 te trekken, komt deze los uit de spanmoer 1. Een nieuwe spantang krachtig in de spanmoer 1 drukken om deze te vergrendelen. Voorzichtig! Spanmoer ter bescherming van de schroefdraad op de spindel licht vastdraaien, echter niet te vast indien geen gereedschap is aangebracht. De spantang kan dan te sterk worden samengedrukt en zo beschadigd worden. Bij het gebruik van een boorstandaard of een booren freesbank – evtl. in combinatie met een freestafel – moeten de aanwijzingen in de daarbij behorende gebruiksaanwijzingen in acht worden genomen. Bovendien moet erop worden gelet, dat de aanslaglinealen zo dicht mogelijk naar de frees zijn geschoven, de handbescherming (zichtbescherming) zo dicht mogelijk boven het werkstukoppervlak wordt geplaatst en bij freeswerkzaamheden altijd die voorzieningen moeten worden gebruikt, die het veilig geleiden van het werkstuk garanderen, bijv. aanslaglineaal, hulpaanslag, aanvoerschuif of terugslagblok bij inzetfreeswerkzaamheden. De verplaatsingsrichting van het werkstuk moet altijd tegengesteld aan de omlooprichting van de frees worden gekozen (tegengesteld draaien): Let op! richting! Frees altijd

tegengestelde 32 nederlands

De frees- en slijpmotor is door zijn geringe afmetingen en het geringe gewicht ook zeer geschikt voor werkzaamheden waarbij u de handen vrij wilt houden. Als freesmotor mag het apparaat alleen met de bijbehorende voorzetelementen worden gebruikt (bovenfreeskorf, kantfreeselement of stationair). Alleen frees-, boor-, polijst- en slijpgereedschap gebruiken, dat is toegestaan voor gebruik op hoge toeren (30.000 omw/min.). SLIJPWERKZAAMHEDEN In de praktijk Bij het gebruik van de frees- en slijpmotor als slijpmachine in de handmatige modus moet erop worden gelet, dat de omvangssnelheid niet hoger dan 80 m/s mag zijn. De omvangssnelheid berekend: kan Er moet op worden gelet, dat de gebruikte slijpelementen met keramiek of kunsthars gebonden zijn. de slijpelementen zo worden bewaard, dat ze niet beschadigd raken (scheuren in de slijpelementen, beschadigde gereedschapsschacht enz. zijn levensgevaarlijk voor de gebruiker. voor het gebruik van nieuwe slijpelementen eerst ten minste 5 minuten onbelast wordt proefgedraaid. als volgt worden V=dxπxn V = Omvangssnelheid m d = Slijpelement Ø in mm л = 3,14 Opmerking! Zeer hoge toerentallen zorgen voor een snelle slijtage en kortere standtijden van het gereedschap! Belangrijk! Alleen scherp en goed onderhouden freesgereedschap gebruiken! U kunt het beste ons originele freesgereedschap gebruiken. Bij het gebruik van ander freesgereedschap mogen de door de fabrikant op draaiende gereedschappen permanent aangebrachte toerentallen in geen geval worden overschreden! n = Nullast toerental van de frees- en slijpmotor in omwentelingen/min. Wijzigingen voorbehouden! Voorbeeld: het gebruikte slijpelement heeft een diameter van 25 mm.

WERKEN MET EEN BUIGZAME AS

V =25 x л x 30 000 m = 39,75 m 60 000 s Het toegestane maximale toerental mag niet worden overschreden. De maximaal toegestane omvangssnelheid is bij een slijpelementdiameter van 50 mm bereikt. Grotere slijpelementen mogen niet worden gebruikt. Let op! Nadat het gereedschap is aangebracht, altijd eerst proefdraaien op het maximale toerental, waarbij erop moet worden gelet dat niemand zich binnen de reikwijdte van het roterende gereedschap bevindt. Beschadigd gereedschap breekt meestal al tijdens het proefdraaien. De frees- en slijpmotor is dankzij zijn hoge toerental ook zeer geschikt als aandrijving voor buigzame assen. Daarbij moet erop worden gelet, dat het maximale toerental van de buigzame as ten minste overeen moet komen met het toerental. Let op! Veiligheidsbril dragen! Regelelektronica voor massieve assen (800 FME/1050 FME) met elektronische motorbeveiliging (veiligheidselektronica). deze elektronica voor massieve assen met ingebouwde tachogenerator zijn de onderstaande voordelen geïntegreerd: LANGZAME START opstartstroombegrenzing reduceert inschakelstroomsterkte. De motor gaat voorzichtig sneller draaien tot het gekozen toerental. Daardoor kan de levensduur van de machine aanzienlijk worden verlengd.

530 FM / 800 FME / 1050 FME

ELEKTRONISCHE OVERBELASTINGSBEVEILIGING Bij een krachtige, voor de motor gevaarlijke belasting wordt het toerental van de freesmotor door de geïntegreerde motorbewaking gereduceerd. De machine moet worden ontlast – het beste even kort van het werkstuk wegnemen – zodat u daarna weer over het volledige vermogen kunt beschikken. nederlands 33

13. Reiniging en onderhoud

Trek voor alle werkzaamheden aan het apparaat eerst het snoer uit het stopcontact.

Elektronicaregeling met tachogenerator De regelelektronica voor massieve assen zorgt voor een groot regelbereik van 10.000 – 30.000 omw/min. Onder belasting zorgt de tachogenerator voor extra vermogen. Het vooraf gekozen toerental wordt consequent aangehouden. Met het stelwiel 7 voor de regelelektronica van massieve assen, kan zo onafhankelijk van het materiaal (bijv. hardhout, zacht hout, kunststof) en het frees- c.q. slijpgereedschap (bijv. kleine diameter, matige kwaliteit, hoogwaardige kwaliteit) altijd een optimale bewerkingssnelheid c.q. arbeidstoerental worden ingesteld. De vereiste bewerkingssnelheid c.q. het arbeidstoerental is van vele factoren afhankelijk (bijv. verschillende hardheid van het te bewerken materiaal, freeskwaliteit, beweging enz.). De optimale instelling moet aan het begin proefondervindelijk worden bepaald.

Houd de ventilatiespleten voor een gelijkblijvende ventilatie altijd vrij en schoon. Veeg de kunststof onderdelen aan de buitenkant regelmatig schoon met een doek zonder reinigingsmiddel. Blaas na elke klus het stof uit de ventilator, dit verhoogt de levensduur van uw apparaat. Na een veeleisende klus gedurende langere tijd moet het apparaat in verband met een inspectie en grondige reiniging bij een servicestation van Kress worden ingeleverd. Milieubescherming Geef elektrisch gereedschap niet met het huisvuil mee! Terugwinnen van grondstoffen in plaats van het weggooien van afval Machine, toebehoren en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt. Deze gebruiksaanwijzing is vervaardigd chloorvrij gebleekt kringlooppapier. van De kunststof delen zijn gekenmerkt om ze per soort te kunnen recyclen. 34 norsk

1. Dit elektrisch werktuig werd met de grootste precizie vervaardigd

en wordt in de fabriek aan strenge kwaliteitscontroles onderworpen.

2. Daarom garanderen wij de kosteloze herstelling van fabricage- of

materiaalfouten die binnen 24 maanden vanaf de verkoopsdatum bij de eindverbruiker optreden. Wij hebben het recht defecte onderdelen te herstellen of door nieuwe te vervangen. Vervangen onderdelen worden opnieuw onze eigendom.

3. Ondeskundig gebruik of verkeerde behandeling alsook het openen

van de machine door niet-geautoriseerde hersteldiensten doen de garantie vervallen. Aan slijtage onderhevige onderdelen zijn van de garantieprestaties uitgesloten.

4. Er kan slechts aanspraak op garantie verleend worden als de

schade onverwijld gemeld werd (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties. 5. Gelieve in geval van storing de machine met ingevulde garantiebon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.

6. Door de door ons opgenomen garantieverplichtingen zijn alle

verdere aanspraken van de koper – met name het recht op koopvernietiging, prijsreductie of het eisen van schadevergoeding – uitgesloten.

7. De koper heeft echter naar keuze het recht op prijsreductie

(vermindering van de aankoopprijs) of op koopvernietiging (annuleren van het koopcontract), indien wij er niet in slagen, eventueel opgetreden defecten binnen een redelijke termijn te herstellen.

8. Niet uitgesloten zijn de eisen van schadevergoeding volgens

§§ 463, 480 alinea. 2, 635 BGB wegens niet bestaande, toegekende eigenschappen.

9. De bepalingen onder punt 7 en 8 gelden alleen maar voor de

Bondsrepubliek Duitsland.
