MODE D'EMPLOI LEDCON-02 JBSYSTEMS

Débarrassez-vous de l'appareil et des piles usagées de manière écologique Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

CARACTERISTIQUES

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Le LEDCON-02 est une commande à distance pour projecteurs à LED, dotée d'une très grande flexibilité.
• Le LEDCON-02 possède un modulateur de lumière intégré (commutable en 4 ou en 8 canaux) pour les projecteurs LED PAR56 ou LED PAR64 : on est alors en mesure de contrôler les projecteurs à LED exactement de la même manière qu'on le faisait pour les anciens modèles de type PAR à ampoules halogènes via un modulateur de lumière traditionnel. Mais on peut encore faire beaucoup plus que cela ...

• Commande à distance pour:

• LED MANAGER
  • LED SPOT et LED WASH

• LED BALL
• LED PAR56 / PAR64
  • ...

- Le LEDCON-02 obéit à différents modes de fonctionnement :

• Modulateur de lumière à 4 ou 8 canaux avec des effets intégrés de chenillard contrôlés par la musique.
• Fixed colors mode: accès immédiat aux 9 couleurs préprogrammées
• Static chase mode : 12 défilements de couleurs différents avec contrôle manuel de la vitesse
• Sound chase mode : 12 défilements de couleurs différents avec déclenchement via le signal audio
• Spectrum mix : 32 couleurs différentes de type 'spectrum mix' créant de très belles transitions

- Vitesse et déclenchement par le signal audio réglables via curseurs

• Fonction d'adressage DMX totalement automatique pour piloter jusqu'à 120 projecteurs à LED
• Fonctions 'black out' et 'full on'

AVANT L'UTILISATION

Vérifiez le contenu:

Vérifiez si la boite contient les articles suivants :

• Commande LEDCON-02
• Adaptateur AC/DC
• Mode d'emploi

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.

INSTRUCTIONS DE SECURITE:

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous pouvez remplacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur

• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun objet rempli de liquides, tels que des vases, ne peut être placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que les bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résulterait.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiante maximum d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays.
• Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'arrière de l'appareil.
• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles !
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de mêmes type et spécifications électriques !
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

ENTRETIEN

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Evitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatiles tels le benzène ou le thinner qui peuvent endommager l'appareil.

1. Touches COLOR / CHASE : Ces touches ont différentes fonctions selon le mode de fonctionnement sélectionné (se reporter au N° 2) :

2. MODE FIXED COLORS : on peut sélectionner 9 couleurs prédéfinies différentes.

3. MODE CHASE 2 : On peut sélectionner 8 effets chenillards différents et un effet chenillard aléatoire (piloté par le signal audio ou non)

4. MODE AUTO ADDRESS : On peut déterminer l'ordre dans lequel vont se succéder les projecteurs LED PAR connectés. Se référer au chapitre 'Adressage' pour de plus amples informations.

5. TOUCHES MODE SELECT : ces 3 touches servent à faire fonctionner le contrôleur dans les différents modes de fonctionnement :

6. MODE FIXED COLORS : Sélectionnez ce mode si vous voulez utiliser les touches ‘fixed color’ (voir N°1)

7. MODE CHASE : est utilisé pour choisir entre les deux modes chenillards :

8. MODE CHASE 1 : choisissez ce mode si vous désirez sélectionner l'un des 12 effets de chenillard en manipulant le curseur 'chase/color' (3). En mode Chase 1, la LED jaune est allumée.

9. MODE CHASE 2 : choisissez ce mode si vous désirez utiliser le contrôleur en tant que modulateur de lumière à 4 ou à 8 canaux, comme un DJ. Vous pouvez utiliser les touches 'color / chase' (voir N° 1) pour sélectionner les différents effets chenillards. En mode Chase 2, la LED jaune clignote.

10. MODE SPECTRUM MIX : Sélectionnez ce mode si vous voulez utiliser une des 32 couleurs différentes en utilisant le curseur 'chase/color (3).

11. CURSEURCHASE/COLOR: Utilisé pour sélectionner un des défilements des couleur disponibles :

12. Le côté gauche du curseur indique les différents défilements.

13. Le côté droit du curseur indique les différentes couleurs.

Remarque importante: Il y a une fonction ‘color fade’ qui est très jolie pour une utilisation en tant qu’éclairage d’arrière plan. Sélectionnez cette fonction pour passer progressivement d’une couleur vers une autre. Vous pouvez adapter la période de transition avec le curseur ‘speed’(4).

1. CURSEUR SPEED/FADE: Utilisé pour sélectionner la vitesse de transition ou le temps 'color fade'.

• Le côté gauche du curseur indique la vitesse de transition, de 2,5s à 0,1s.
• Le côté droit du curseur indique le temps 'color fade', de 12s à 2,5s.

1. CURSEUR MASTER: Utilisé pour régler la puissance de sortie vers les projecteurs LED et pour contrôler la vitesse du stroboscope.

2. TOUCHE SOUND : Sert à inverser les modes chase (sound et static). Appuyez sur cette touche quand le mode 'auto address' est activé afin de sélectionner le projecteur qui précède dans la chaîne. Se référer au chapitre 'Adressage' pour de plus amples informations.

3. TOUCHE FULL ON : Sert à mettre les 3 couleurs (R+G+B) à leur niveau maximal. Appuyez sur cette touche quand le mode 'auto address' est activé afin de sélectionner le projecteur qui suit dans la chaîne. Se référer au chapitre 'Adressage' pour de plus amples informations.

4. TOUCHE BLACK OUT : Sert à mettre les 3 couleurs (R+G+B) à leur niveau "zéro". Appuyez sur cette touche pendant environ 5 secondes pour activer la fonction d'adressage automatique. Se référer au chapitre 'Adressage' pour de plus amples informations.

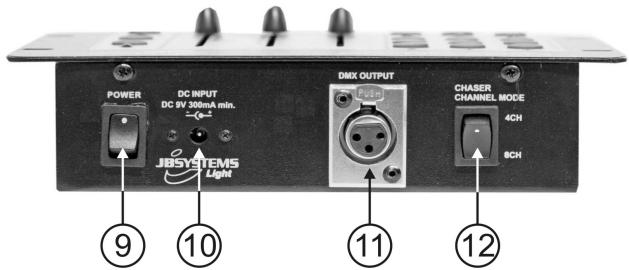

FONCTIONS (FACE ARRIERE)

POWER DC INPUT DC 9V 300mA min. JBSYSTEMS Light DMX OUTPUT Chaser CHANNEL MODE 4CH 6CH ⑨ ⑩ ⑪ ⑫ ⑫

1. INTERRUPTEUR D'ALIMENTATION: utilisé pour allumer ou éteindre l'appareil (ON/OFF)
2. ENTRÉE DC: branchez l'adaptateur AC/DC fourni sur cette entrée. Si vous devez utiliser un autre adaptateur, veuillez vous assurer qu'il a 9Vdc et un minimum de 300mA avec « + » dans le centre.
3. SORTIE DMX: sortie des signaux DMX.
4. MODE CHASER CHANNEL : sert à déterminer si le LEDCON-02 doit travailler en tant que modulateur de lumière à 4 ou à 8 canaux. Il est important de se souvenir que, lorsqu'on a changé de mode, il faut toujours activer la fonction 'auto address' !

CONNEXIONS

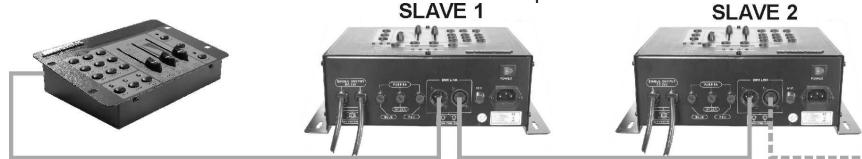

Avec LED MANAGER et/ou MINI LED MANAGER:

- Vous devez connecter en guirlande les entrées et sorties DMX d'1 ou plus LED MANAGER avec la sortie DMX d'un LEDCON-02 en utilisant un câble balancé de bonne qualité.

- Le LEDCON-02 sera utilisé pour contrôler tous les LED MANAGERS connectés. Les LED MANAGERS sont automatiquement mis en mode esclave (la LED « slave » est allumée). Les commandes sur les appareils « slaves » sont désactivées.

Important ! N'oubliez pas d'activer la fonction 'auto address' : cela aura pour effet de donner une adresse individuelle à tous les appareils connectés. (se reporter au chapitre 'ADRESSAGE').

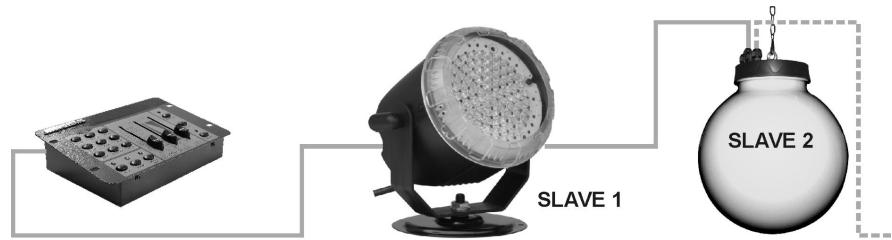

Avec LED BALL, LED SPOT/WASH, ou autres projecteurs LED :

- Vous devez connecter en guirlande les entrées et sorties DMX d'1 ou plus LED BALL et/ou LED SPOT/WASH avec la sortie DMX d'un LEDCON-02 en utilisant un câble balancé de bonne qualité.

SLAVE 1 SLAVE 2

Important ! N'oubliez pas d'activer la fonction 'auto address' : cela aura pour effet de donner une adresse individuelle à tous les appareils connectés. (se reporter au chapitre 'ADRESSAGE').

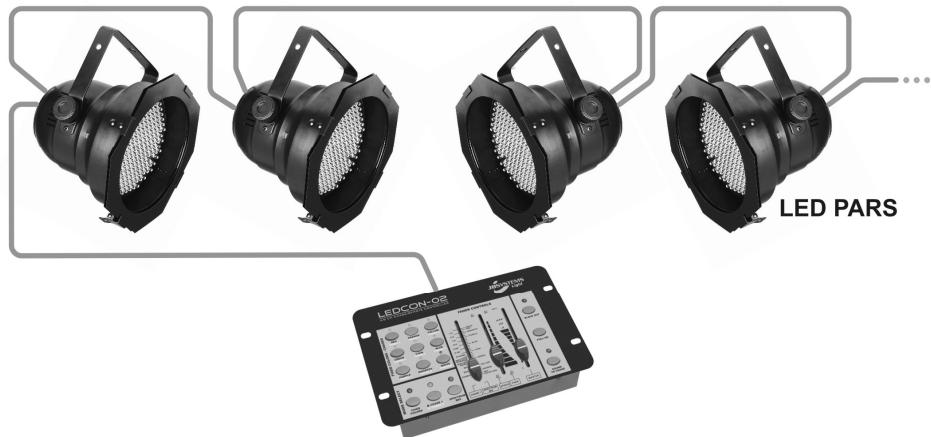

Voici une configuration typique en tant que modulateur de lumière, telle que l'utilise un DJ :

- Il suffit de raccorder, selon la technique dite 'en guirlande' ('daisy chain'), les entrées et les sorties DMX de tous les projecteurs PAR connectés avec la sortie DMX de la télécommande LEDCON-02, via un câble symétrique de bonne qualité. On peut connecter jusqu'à 120 projecteurs ensemble ! Si vous utilisez un minimum de 8 projecteurs, vous pouvez mettre le LEDCON-02 en mode à 8 canaux.

Important ! N'oubliez pas d'activer la fonction 'auto address' : cela aura pour effet de donner une adresse individuelle à tous les appareils connectés. (se reporter au chapitre 'ADRESSAGE') Les interrupteurs DIP 0 à 9 de chaque LED PAR doivent être en position OFF !

ADDRESSAGE

Chaque fois que vous élaborez une nouvelle configuration impliquant le LEDCON-02, vous devez lancer cette fonction. Le LEDCON-02 distribuera alors de nouvelles adresses aux projecteurs de la chaîne. Il y a deux manières d'attribuer des adresses :

1. ADRESSAGE TOTALEMENT AUTOMATIQUE :

Dans ce cas, le LEDCON-02 attribue automatiquement les adresses à tous les projecteurs de la chaîne. Le premier appareil de la chaîne reçoit l'adresse 1, le suivant aura l'adresse 2, etc ... L'attribution des adresses dépend du mode de canaux choisi et du nombre de projecteurs connectés. Voici quelques exemples :

- Choisissez le mode à 4 canaux en présence de 20 projecteurs → l'adressage sera le suivant : 1234 – 1234 – 1234 – 1234 - 1234

- Choisissez le mode à 8 canaux en présence de 20 projecteurs → l'adressage sera le suivant : 12345678 – 12345678 - 1234

A. Voyez d'abord si vous décidez d'utiliser le LEDCON-02 en mode à 4 ou à 8 canaux (voir interrupteur N° 12)

B. Connectez tous les projecteurs au LEDCON-02 et allumez-les tous.

C. Appuyez sur le bouton 'black out' (voir N° 8) pendant environ 5 secondes, jusqu'à ce que la LED rouge 'BLACK OUT' commence à clignoter.

D. Vous remarquerez que le premier projecteur à LED de la chaîne est allumé.

E. Appuyez sur la touche 'sound to chase' (voir N° 6) pour sélectionner tous les projecteurs : tous les projecteurs seront alors allumés !

F. Appuyez sur la touche 'random chase' (voir image →).

G. Appuyez de nouveau sur la touche 'black out' pendant environ 5 secondes, jusqu'à ce que la LED 'black out' cesse de clignoter.

H. C'est terminé!

2. ADRESSAGE MANUEL :

L'utilisateur peut déterminer quelle position occupera chaque projecteur à LED dans la chaîne lumineuse : vous avez tous les pouvoirs pour déterminer une configuration, mais cela prend plus de temps de configurer une installation comportant beaucoup de projecteurs.

A. Voyez d'abord si vous décidez d'utiliser le LEDCON-02 en mode à 4 ou à 8 canaux (voir interrupteur N° 12)
B. Connectez tous les projecteurs au LEDCON-02 et allumez-les tous.
C. Appuyez sur le bouton 'black out' (voir N° 8) pendant environ 5 secondes, jusqu'à ce que la LED rouge 'BLACK OUT' commence à clignoter.
D. Vous remarquerez que le premier projecteur à LED de la chaîne est allumé. Vous pouvez à présent déterminer l'adresse de ce projecteur en appuyant sur la touche 'color/chase' correspondante (voir N° 1) Appuyez sur la touche 'Chase 1' → le projecteur à LED activé reçoit alors l'adresse 1.

o Appuyez sur la touche 'Chase 2' → le projecteur à LED activé reçoit alors l'adresse 2.
o Appuyez sur la touche 'Chase 3' → le projecteur à LED activé reçoit alors l'adresse 3.
o Appuyez sur la touche 'Chase 4' → le projecteur à LED activé reçoit alors l'adresse 4.
o Appuyez sur la touche 'Chase 5' → le projecteur à LED activé reçoit alors l'adresse 5.
o Appuyez sur la touche 'Chase 6' → le projecteur à LED activé reçoit alors l'adresse 6.
o Appuyez sur la touche 'Chase 7' → le projecteur à LED activé reçoit alors l'adresse 7.
o Appuyez sur la touche 'Chase 8' → le projecteur à LED activé reçoit alors l'adresse 8.

E. Appuyez sur la touche 'Full on' (Voir N° 7) pour sélectionner le projecteur suivant et retournez au point 'D' jusqu'à ce que tous les projecteurs aient chacun reçu une adresse. Si vous voulez sélectionner le projecteur précédent, appuyez simplement sur la touche 'sound to chase' (Voir N°6). Plusieurs projecteurs peuvent recevoir la même adresse.

F. Quand tous les projecteurs ont reçu leur adresse, appuyez de nouveau sur la touche 'black out' pendant 5 secondes, jusqu'à ce que la LED 'black out' cesse de clignoter.
G. C'est terminé!

SPECIFICATIONS

Entrée alimentation: DC 9V 300mA minimum.

Adaptateur d'alimentation AC/DC: AC 240V, 50Hz → 9Vdc / 300mA (ou plus)

Sortie DMX: prise XLR à 3 broches

Entrée Audio: Néant, microphone interne

Dimensions : 21,0 x 14,0 x 4,6cm

Poids: 930 grammes

Chacune de ces informations peut être modifiée sans avertissement préalable

Vous pouvez télécharger la dernière version du mode d'emploi sur notre site web: www.beglec.com
