GEBRUIKSAANWIJZING LEDCON-02 JBSYSTEMS

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

DU - ENTSORGUNG DES GERÄTS

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.

• LEDCON-02 is een multifunctionele LED controller met een extreme flexibiliteit.
• LEDCON-02 heeft een ingebouwde 4 en 8 kanaals LED lichtmodulator (omschakelbaar) voor de LED PAR56 en LED PAR64 projectoren: u kunt uw LED PAR projectoren op exact dezelfde manier sturen zoals u dit vroeger deed met uw oude halogeen PAR lampen + lichtmodulator ! Maar dan wel met heel wat meer mogelijkheden...
• Afstandsbediening voor:

• LED MANAGER (LED-voeding)
• LED SPOT & LED WASH
- LED BALL
- LED PAR56 / PAR64
• ...

• Verschillende werkmodi:

• 4 of 8 kanaals licht modulator voor LED projectoren, voorzien van heel wat muziekgestuurde programma's.
• Vaste kleurmodus: Directe toegang tot 9 voorgeprogrammeerde kleuren.
• Statische looplicht modus: 12 verschillende kleurlooplichten met handmatige snelheidsbediening.
• Muziekgestuurd looplicht modus: 12 verschillende kleurlooplichten in het ritme van de muziek.

• Spectrum mix: 32 verschillende spectrum mix kleuren inclusief trage kleurovergangen.

• Regelbare snelheid en dimmen met kleurovergangen.

• Volautomatische DMX-adressering tot 120 LED Projectoren!
• Verduistering en "volledig aan" functie.

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

• LEDCON-02 controller
- AC/DC adapter
- Gebruiksaanwijzing

Belangrijke instructies:

• Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren.

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

- Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.

• Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten gevuld met water, zoals bvb. Vazen, mogen op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen.
• Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid.
• Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodat de stroomkabel op elk moment kan worden uitgetrokken.
• De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker moeten worden onderhouden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

ONDERHOUD

Reinig het toestel met een zacht, lichtjes bevochtigd doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

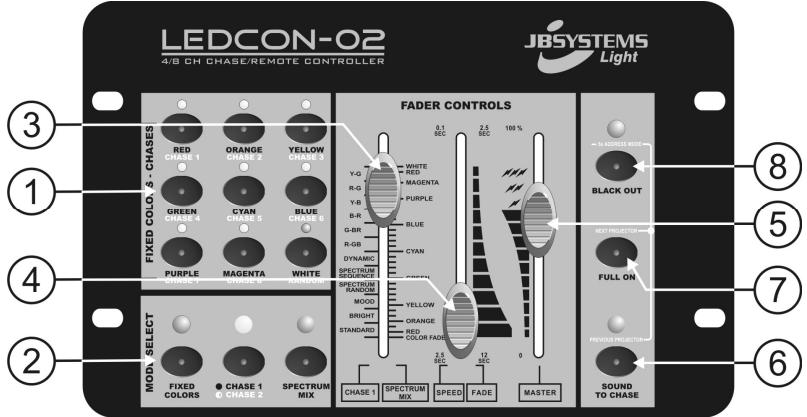

FUNCTIES (VOORZIJDE)

LEDCON-02 4/B CH CHASE/REMOTE CONTROLLER JBSYSTEMS Light ③ 1 4 2 FIXED COLO, & CHASES RED CHASE 1 GREEN CHASES GRENCH PAPERA FAMER CHASE 3 ORANGE CHASE 2 CYAN CHASE 5 BLUE CHASE 6 MAGENTA WHITE RANDOM MOOD. SELECT FIXED COLORS ● CHASE 1 ● CHASE 2 SPECTRUM MIX FADER CONTROLS 0.1 SEC 2.5 SEC 100 % Y-G WHITE RED R-G MAGENTA Y-B PURPLE B-R BLUE R-GB Cyan DYNAMIC SPECTRUM SEQUENCE SPECTRUM RANDOM MOOD YELLOW BRIGHT STANDARD RED COLOR FADE 2.5 SEC SPECTRUM MIX SPEED FADE MASTER 0 FLOOD OUT BLACK OUT MAAT PROJECTION FULL ON FLOWER PROJECTION SOUND TO CHASE

1. COLOR / CHASE TOETSEN: deze toetsen hebben verschillende functies, afhankelijk van de geselecteerde werkmodus (zie n°2):

2. FIXED COLOR MODE: u kunt 9 vooraf ingestelde kleuren onmiddellijk oproepen.

3. CHASE 2: u kunt één van de 8 verschillende chases of de random chase activeren. (op het ritme van de muziek of niet)

4. AUTO ADDRESS MODE: u kunt de volgorde van de aangesloten LED PARs bepalen. Zie hoofdstuk "ADDRESSEN INSTELLEN" voor meer info.

5. MODE SELECT TOETSEN: 3 knoppen om de bediening in verschillende werkmodi in te kunnen stellen:

6. FIXED COLORS: selecteer deze modus als u de "fixed color" (vaste kleur) knoppen (1) wilt gebruiken.

7. CHASE: wordt gebruikt om uit 2 verschillende chase modi te kiezen:

8. CHASE 1: selecteer deze modus als u één van de 12 kleurenlooplichten wilt selecteren via de "chase/color" schuifregelaar (3). In Chase1 modus is de gele LED aan.

9. CHASE 2: selecteer deze modus wanneer u de controller als een 4 of 8 kanaals DJ Lichtmodulator wilt laten werken. U kunt de “color / chase toetsen” (zie n°1) gebruiken om het gewenste looplicht te selecteren. In Chase2 modus knippert de gele LED.

10. SPECTRUM MIX: selecteer deze modus als u één van 32 verschillende kleuren wilt selecteren, gebruik de "chase/color" fader (3).

11. CHASE/COLOR FADER: wordt gebruikt om één van de beschikbare kleurenlooplichten te selecteren:

12. Linkerkant van de fader toont de verschillende looplichten.

13. Rechterkant van de fader toont de verschillende kleuren.

Belangrijke Opmerking: Er is ook een functie “color fade” (kleurovergangen) genoemd die erg mooi is voor toepassingen met achtergrondverlichting. Selecteer deze functie om zachtjes van de ene kleur naar de andere over te gaan. U kan de overvloeitijd tussen de kleuren regelen met de speed/fade regeling (4).

1. SPEED/FADE FADER: wordt gebruikt om de looplichtsnelheid of de overvloeitijd in te stellen:

2. Linkerkant van de fader toont de looplichtsnelheid, bereik van 2,5s tot 0,1s.

3. Rechterkant van de fader toont de overvloeitijd, bereik van 12s tot 2,5s.

4. MASTER FADER: wordt gebruikt om het totale dimmen van de LED's te bedienen alsook de snelheid van de stroboscoop.

5. SOUND TOETS: wordt gebruikt om de looplicht (chase) modus tussen de geluidsmodus en de statische modus om te schakelen. Druk op deze toets in de "auto address" modus om de vorige projector te selecteren. Zie hoofdstuk "ADRESSEN INSTELLEN" voor meer informatie.

6. FULL ON TOETS: wordt gebruikt op de 3 kleuren (R+G+B) op het maximale niveau in te stellen. Druk op deze toets in de "auto address" modus om de volgende projector te selecteren. Zie hoofdstuk "ADRESSEN INSTELLEN" voor meer informatie

7. BLACKOUT TOETS: wordt gebruikt om de 3 kleuren (R+G+B) op het nulniveau in te stellen. Druk gedurende ongeveer 5 seconden op deze toets om de "auto address" modus te starten. Zie hoofdstuk "ADRESSEN INSTELLEN" voor meer info.

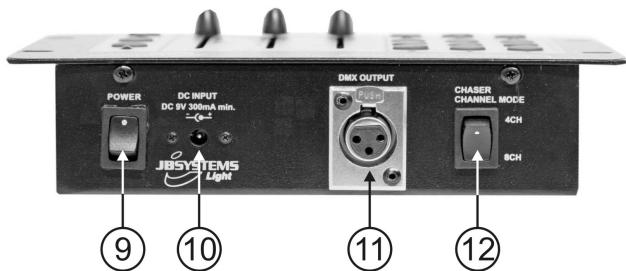

FUNCTIES (ACHTERZIJDE)

POWER DC INPUT DC 9V 300mA min. JBSYSTEMS Light DMX OUTPUT CHASER CHANNEL MODE 4CH 8CH ⑨ ⑩ ⑪ ⑫

1. POWERSCHAKELAAR: wordt gebruikt om de unit aan/uit te schakelen.

2. DC INGANG: sluit de meegeleverde AC/DC adapter aan op deze ingang. Als u een andere adapter gebruikt weet dan zeker dat deze 9Vdc en minimaal 300mA met + in het midden heeft.

3. DMX UITGANG: zendt DMX-signalen naar de aangesloten units.
4. CHASER CHANNEL MODE: wordt gebruikt om de lichtmodulator functie van de LEDCON-02 te laten werken over 4 kanalen of over 8 kanalen. Vergeet niet van opnieuw de "auto address" functie uit te voeren wanneer u de kanaalinstelling heeft gewijzigd.

AANSLUITINGEN

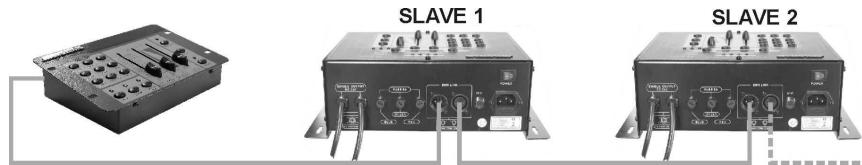

Met LED MANAGER en/of MINI LED MANAGER:

- U moet de DMX in/uitgangen van één of meer LED-MANAGERS doorlussen met de DMX-uitgang van de LEDCON-02 afstandsbediening, gebruik een gebalanceerde kabel met een goed kwaliteit.

- De LEDCON-02 afstandsbediening zal worden gebruikt om alle aangesloten slaven te bedienen. De LED MANAGERS zijn automatisch als slaven geschakeld (slave LED is aan). De bedieningen op de slave unit(s) zijn niet bruikbaar.

Belangrijk! Vergeet niet de "auto address" functie uit te voeren. Deze zal aan al de aangesloten toestellen hun eigen adres toekennen. (zie hoofdstuk ADRESSEN INSTELLEN)

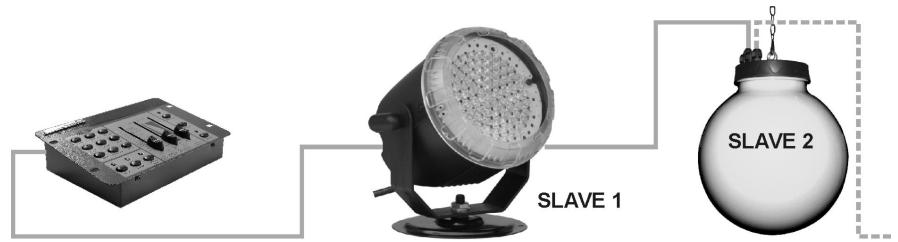

Met LED BALL, LED SPOT/WASH, of andere LED projectoren :

- U moet de DMX in/uitgangen van één of meer LED-BALL en/of LED SPOT/WASH projectoren doorlussen met de DMX-uitgang van de LEDCON-02 afstandsbediening. Gebruik een gebalanceerde kabel met een goed kwaliteit.

SLAVE 1 SLAVE 2

Belangrijk! Vergeet niet de "auto address" functie uit te voeren. Deze zal aan al de aangesloten toestellen hun eigen adres toekennen. (zie hoofdstuk ADRESSEN INSTELLEN)

- Link de DMX in/uitgangen van alle LED PARs met mekaar door en verbind de ingang van het eerste toestel met de DMX-uitgang van de LEDCON-02 controller. Gebruik hiervoor symmetrische kabels van goede kwaliteit. U kunt tot 120 toestellen met mekaar linken! Indien u minimum 8 projectoren gebruikt kunt u de LEDCON-02 op 8 kanalen laten werken.

Belangrijk! Vergeet niet de "auto address" functie uit te voeren. Deze zal aan al de aangesloten toestellen hun eigen adres toekennen. (zie hoofdstuk ADRESSEN INSTELLEN). De DIP schakelaars 0 tot 9 van de LED PARs moeten op OFF ingesteld zijn!

ADRESSEN INSTELLEN

Telkens wanneer u een verschillende installatie uitvoert met de LEDCON-02 moet u deze handeling uitvoeren. De LEDCON-02 zal nieuwe adressen aan de toestellen toekennen. Er zijn 2 manieren om adressen toe te kennen:

1. VOLLEDIG AUTOMATISCHE ADRESTOEKENNING:

De LEDCON-02 kent automatisch adressen toe aan alle verbonden LED projectoren. Het eerste toestel in de reeks krijgt adres 1, de volgende krijgt adres 2, ... Het toekennen van de adressen hangt af van de kanaalmodus en het aantal verbonden projectoren. Enkele voorbeelden:

• 4 kanaals modus met 20 projectoren → de adressen zullen er als volgt uitzien: 1234 – 1234 – 1234 – 1234 - 1234
• 8 kanaals modus met 20 projectoren → de adressen zullen er als volgt uitzien: 12345678 – 12345678 - 1234

I. Beslis eerst of u de LEDCON-02 in 4 of 8 kanaals modus wilt laten werken (zie schakelaar n°12)

A. Verbind alle projectoren met de LEDCON-02 en zet de volledige installatie aan.
B. Druk gedurende ongeveer 5seconden op de "blackout" toets (zie n°8): tot de rode "blackout LED" begint te knipperen.
C. U zult merken dat de eerste LED projector in de reeks aan is.
D. Druk op de "sound to chase" toets (zie n°6) om alle projectoren te selecteren: alle projectoren zijn aan!

E. Druk op de "random chase" toets (zie afbeelding →)

F. Druk weer gedurende ongeveer 5seconden op de "blackout" toets, tot de "blackout" LED stopt met knipperen.

G. Klaar!

2. MANUELE ADRESTOEKENNING :

De gebruiker kan eveneens beslissen over de volgorde van de LED projectoren: u heeft zo de volledige controle over de configuratie maar het neemt wel meer tijd in beslag, vooral bij grotere installaties.

A. Beslis eerst of u de LEDCON-02 in 4 of 8 kanaals modus wilt laten werken (zie schakelaar n°12)
B. Verbind alle projectoren met de LEDCON-02 en zet de volledige installatie aan.
C. Druk gedurende ongeveer 5seconden op de "blackout" toets (zie n°8): tot de rode "blackout LED" begint te knipperen.
D. U zult merken dat de eerste LED projector in de reeks aan is. U kunt nu zelf beslissen welk adres aan deze projector moet toegekend worden door op de overeenstemmende color/chase toets (zie n°1) te drukken:
o Druk op toets "chase1" → de LED projector die aan is krijgt adres 1 toegewezen
o Druk op toets "chase2" → de LED projector die aan is krijgt adres 2 toegewezen
o Druk op toets "chase3" → de LED projector die aan is krijgt adres 3 toegewezen
o Druk op toets "chase4" → de LED projector die aan is krijgt adres 4 toegewezen
o Druk op toets "chase5" → de LED projector die aan is krijgt adres 5 toegewezen
o Druk op toets "chase6" → de LED projector die aan is krijgt adres 6 toegewezen
o Druk op toets "chase7" → de LED projector die aan is krijgt adres 7 toegewezen
o Druk op toets "chase8" → de LED projector die aan is krijgt adres 8 toegewezen

E. Druk op de "full on" toets (zie n°7) om de volgende projector te selecteren en voer terug stap "D" uit, dit tot alle projectoren een adres hebben. Indien u terug de vorige projector wenst te selecteren, druk dan op de "sound to chase" toets (zie n°6). Verschillende projectoren kunnen hetzelfde adres toegewezen krijgen.

F. Wanneer alle projectoren hun adres hebben, druk dan terug gedurende ongeveer 5seconden op de "blackout" toets, tot de "blackout" LED stopt met knipperen.

G. Klaar!

SPECIFICATIES

Vermogeningang:

DC 9V 300mA minimaal

AC/DC adapter:

AC 240V, 50Hz → 9Vdc / 300mA (of meer)

DMX uitgang:

3pin XLR

Audio ingang:

Geen, interne microfoon

Afmetingen:

21,0×14,0×4,6cm

Gewicht:

930 gram

Elke inlichting kan veranderen zonder waarschuwing vooraf.

U kan de laatste versie van deze handleiding downloaden via onze website: www.beglec.com
