GEBRUIKSAANWIJZING CMX24 JBSYSTEMS
Gebruiksaanwijzing NL
NL - VERWIJDEREN VAN HET APPARAAT
Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.
DU - ENTSORGUNG DES GERÄTS
Hartelijk dank voor de aankoop van dit JB Systems ^® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.
DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE
ACTIES, OPENDEURDAGEN, ENZ.
→ SURF NAAR: WWW.BEGLEC.COM ←
KARAKTERISTIEKEN
In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.
• 24 kanalen
- 48 chases verdeeld in 4 pagina's van 12 (chase met 1 stap is een scène) maximaal 4500 voor alle chases
- Keuze uit single preset, double preset en chase/scenes modus
• DMX uitgang op 3 polige XLR, met fase selectie, zonder patch
- MIDI ingang voor het koppelen van twee CMX24 of een MIDI sequencer Remote ingang voor Full on en
Black out. Audio ingang voorsynchronisatie op muziek
Controleer de inhoud:
Kijk na of de verpakking volgende onderdelen bevat:
• CMX24
- Gebruiksaanwijzing
- AC/DC adapter
• DMX kabel
Belangrijkeinstructies:
- Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.
- Belangrijk: Dil apparaat verliet de fabriek in uitsiekande staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en probleme die komen door het veronachtzamen van deze gebruiksaanwijzing.
- Bewaar deze brochure op een veilige plaats om hem in de toekomst opnieuw te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
- Om het milieu te beschemen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren.
VEILIGHEIDSVOORSCHRIFTEN:
CAUTION
RISK OF ELECTRIC S
DO NOT OPEN
WAARSCHUWING: Om het risico op alektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.
De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.
Het uitroeptaken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.
NEDERLANDS HANDLEIDING
Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.
Dit symbool betekent: Controletoestel voor lamp
Dit symbool betekent: Lees de handleiding!
- Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
- Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat toebrengen.
- Gebruik dit apparaat uitsluitand binnenshuis.
- Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten gevuld met water, zoals bvb. Vazen, mogen op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet alkoppelen.
- Open vuur, zoals brandende kaarsen, mogen niet op het apparaat geplaatst worden.
- Bedek geen enkele ventilatieopening om oververhitting te vermijden.
- Zorg dat het toestel niet in een stollige omgeving wordt gebruikt en maak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
- Dit apparaat mag niet door onervaren personen bediend worden.
- De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen.
- Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens met de onderhoudsbeurt tebeginnen.
- De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid.
- Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel.
- Het stopcontact zal steeds vrij toegankelijk blijven zodat de stroomkabel op elk moment kan worden uitgetrokken.
- De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is. De kabel moet vervangen worden door de fabrikant zelf, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
- Laat de elektrische draad nooit in contact komen met andere draden.
- Om een brand te voorkomen, dient het controletoestel van de lamp enkel gebruikt te worden met de adapter die bij het toestel geleverd werd. Wanneer de adapter beschadigd is, dient een adapter van hetzelfde model gebruikt te worden.
- Volgens de veiligheidsvoorschriften moet deze installatie geaard worden.
- Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Algezien van de zekering zitten er geen onderdelen in die door de gebruiker moeten worden onderhouden.
- Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.
- Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
- Gebruik best de originele verpakking als het toestel vervoerd moet worden.
- Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.
AANSLUITINGEN
Het alsluilen van het signaal vermindert signaallouten en vermijdt transmissieproblemen en storingen. Het is steeds aangewezen een DMX signaalslop aan le sluilen (weerstand van 120 ohm 1/4W) tussen pin2 (DMX-) en pin3 (DMX+) op het laatste toestel in de ketting.
ONDERHOUD
Reinig het loestel met een zacht, lichtjes bevochtigde doek. Vermijd water te morsen in het loestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het loestel beschadigen.
NEDERLANDS HANDLEIDING
CONVENTIES
Alle toetsen worden als volat weergedeven:
ZEER BELANGRIJK IS HOE VOLGENDE BEGRIPPEN WEERGEGEVEN ZIJN IN DEZE HANDLEIDING:
- Toets indrukken en loslaten:
- Toets ingedrukt houden:
Bijvoorbeeld:
SHIFT toets indrukken, dan de CHASEREV toets indrukken en loslaten en dan SHIFT toets loslaten.
De volgorde is belangrijk !
Als een toets meerdere betekenissen heeft dan worden dit vermeld, gescheiden door een / .De tekst die boven de toets staat wordt eerste vermeld, dan de / en dan de tekst onder de toets.
Bijnourbeid:
Alle indicators (lampies, display) worden als volgt weergeneven: [XXX]
Bvb. [LAMPJE FADER 1]
Alle faders (we gebruiken deze term voor de schuifpotentiometers) worden als volgt weergegeven: {FADER}

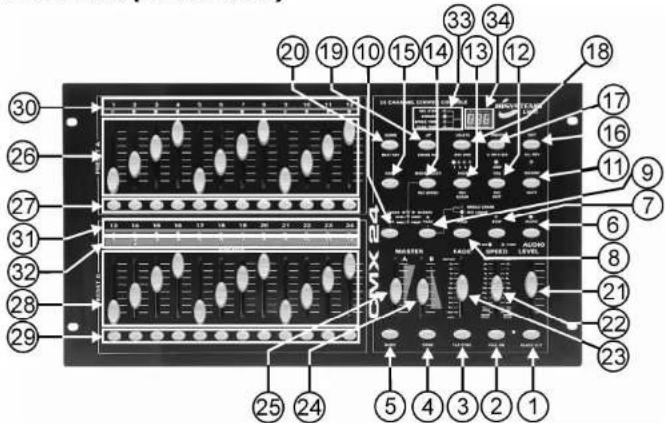

FUNCTIES (VOORZIJDE)
- BLACK OUT toets: Wisselt tussen black out (alle DMX waarden op 0) en nomaal. Het lampje naast de toets knippert als BLACK OUT actief is. De DMX-waarden worden echter nog steeds getoond op de groene LEDs (nummer 30/31 op de tekening).
- FULL-ON toets: Zolang deze toets ingedrukt is zullen alle kanalen de maximale intensiteit hebben, ongeacht de werkende modus en de black out functie. De dark toets (nummer 15) heeft wel voorrang.
- TAP SYNC toets: Door deze toets tweemaal in te drukken kan men de chase snelheid instellen. Door de {SPEED} fader te verschuiven wordt deze tijd ongadaan gemaakt. Dit geldt niet voor de preset B faders (nummer 29) waarvan de snelheid opgeslagen is.
- HOME toets: Alleen bruikbaar in Chase/Scenes modus (zie hoofdstuk "Hoe gebruiken" voor meer info). Met deze toets kan men een kanaal dat in BLIND modus staat (zie
toets) terug in normale
NEDERLANDS HANDLEIDING
modus plaatsen. Ment drukt dus op
-
BLIND toets: Alleen bruikbaar in Chase/Scenes modus (zie hoofdstuk "Hoe gebruiken" voor meer info). Met deze toets kan men een kanaal in BLIND modus plaatsen. In deze modus wordt de intensiteit van het kanaal alleen bepaald door de preset fader (A voor kanalen 1 tot en met 12, B voor kanalen 13 tot en met 24) en de master A fader. Chase of scenes die opgeslagen zijn in een preset B fader hebben dus een invloed. Men drukt dus op
om het kanaal in blind modus tebrengen -
AUDIO toets: Met deze toets kan men de audio functie (de-)activeren (Led boven Audio toets brandt wel/niet). Als de audio functie actief is dan wordt de snelheid van het aflopen van de scènes van de chases bepaalt door een audio signaal, opgeikt door de interne micro of toegevoerd via de LINE IN connector (nummer 5 op de achterzijde van het toeste). De (SPEED) fader,
en toetsen hebben geen invloed. De audio functie is niet bruikbaar voor chases waarvan de snelheid opgeslagen is in een presat B fader. -
STEP toets: Met deze toets kan men de scènes van chases manueel overlopen. De {SPEED} fader moet zich wel in de onderste positie (SHOW MODUS) bevinden, of men moet in EDIT modus werken. Heeft geen invloed op chases waarvan de snelheid opgeslagen is in de preset B fader.
-
HOLD toets: Zolang men deze toets ingedrukt houdt blijft de actuele lichtstand behouden. Bij het loslaten zal de nieuwe lichtstand infaden met de tijd ingesteld met de FADE fader. Met de DARK, FULL-ON, BLACK OUT, PRESET toetsen kan men nog altijd de lichtstand wijzigen.
9. PARK toets:
• In Single Preset modus: geen functie
• In Double Preset modus: flash toets voor MASTER B fader (houd rekening met{FADE} fader)
- Chase/Scene modus: keuzetoets tussen Single chase of Mix chase
-
1-24 toets: Flash toets voor Master A fader (houd rekening met de (FADE) fader)
-
RECORD/SHIFT toets: Wordt gebruikt om stappen te programmeren of om naar de programma modus te gaan. Deze toets heeft, wanneer samen ingedrukt met de shift toets, verschillende functies afhankelijk van de toetsencombinatie: Voorbeelden:
-
-
-
-
-
Programmear modus
-
-
-
12. ADD KILL/REC EXIT toets:
- ADD modus: ([ADD KILL] lampje gedoofd), zal het indrukken van een preset flash toets tot gevolg hebben dat de preset op 100% wordt gezet, zonder rekening te houden met de stand van de [FADE] fader
• KILL modus: ([ADD KILL] lampje brandt)
- in Single preset of Double preset modus: indrukken van een preset A of B toets heeft tot gevolg dat de ingedrukte kanalen op 100% worden gezat. De andere kanalen worden gedoofd.
- in Chase/scenes modus: Indrukken van preset A toets heeft tot gevolg dat de kanalen waarvan de preset A toets ingedrukt is op 100% worden gezet. De andere kanalen worden gedoofd. Indrukken van preset B toets heeft tot gevolg dat de preset B op 100% wordt gezet, ongeacht de stand van de fader. Dit is eigenlijk de ADD modus.
-
13. PAGINA/REC CLEAR toets:
-
-
14. MODUS SELECT/REC SPEED toets:
- MODUS SELECT: Met deze toets kan men kiezen tussen de Chase/Scenes, Single preset en Double preset modus.
NEDERLANDS HANDLEIDING
- REC SPEED: (in MIX modus!): in combinatie met een preset B fader laat deze toets tevens toe om de snelheid van een chase te bewaren in een preset B fader in Chase/Scene modus
- Stel de gewenste snelheid van de chase in met de {SPEED} fader of met de
o
- DARK toets: Zolang deze toets ingedrukt is zullen alle kanalen op 0 staan, ongeacht de modus, de black out, en de full-on functie.
16. EDIT/ALL REV toets:
- Edit: Hermee gaal u over naar de edit modus:
• ALL REV: Alle chases van richting laten veranderen
17. INSERT/% or 0-255 toets:
• INSERT: Lichstand toevoegen aan chase (Zie Chasewijzigen)
• % or 0-255: Display modus wijzigen (Wisselen tussen % en DMX-waarden)
18. DELETE/REV ONE toets:
- DELETE: scène verwijderen uit chase (Zie Chase wijzigen, lichtstanden verwijderen)
• REV ONE: De chaserichting van één chase wijzigen:
19. UP/CHASEREV toets:
• UP:Niveau van kanaal verhogen in edit modus:
- CHASE REV: De chase richting veranderen van alle chases waarvan de snelheid NIET opgeslagen is in de preset B lader.
20. DOWN/BEAT REV toets:
• DOWN: Het kanaalniveau verlagen in edit modus:
- CHASE REV: De chase richting veranderen van alle chases waarvan de snelheid opgeslagen is in de preset B fader;
-
AUDIO LEVEL fader: Deze fader laat toe om het audio niveau in te stellen. Als de audio-modus actief is (zie nummer 6), zullen scènes en chases afgespeeld worden op het ritme van de muziek.
-
SPEED fader: wordt gebruikt om de "chase speed" in te stellen. Bekijk het schema hieronder om uw snelheid gemakkelijk in te stellen (x duidt op een cijfer tussen 0 en 9):
| Display | Trijd |
| 0.xx | Milliseconde: bv. 0,10 is 100 milliseconde |
| k.xx | Seconde: bv. 1,20 is 1 seconde an 200 milliseconde |
| kx.0 | Seconde: bv. 10,1 is 10 seconde an 100 milliseconde |
| k.xx. | Minuten: bv. 1,05 is 1 minuut en 5 seconde |
| kx.x. | Minuten bv. 10,0 is 10 minuten |
| Sho | Show modus |
- Er zijn 2 bereikmogelijkheden voor de speed fader
-
o
- Men kan de snelheid opslaan in een preset B fader met:
e
- Zet SPEED fader in de onderste positie (SHOW MODUS) om de tijd te verwijderen
- FADE fader: Wordt gebruikt om de "fade time" (overgangssnelheid) in te stellen. Bekijk het schema hieronder om uw fade-tijd makkelijk in te stellen. (x duidt op een cijfer tussen 0 en 9)
| Display | Tijd |
| 0.xx | Milliseconde: bv. 0.10 is 100 milliseconde |
| x.xx | Seconde: bv. 1.20 is 1 seconde en 200 milliseconde |
| xx.0 | Seconde: bv. 10.1 is 10 seconde en 100 milliseconde |
| x.xx. | Minuten: bv. 1.05 is 1 minuut en 5 seconde |
| xx.x. | Minuten: bv. 10.0. is 10 minuten |
NEDERLANDS HANDLEIDING
24. MASTER B fader:
• Single preset modus: Geen invloed
- Double preset en Chase/Scene modus: Master van de preset B faders, de onderste positie is 100%, de bovenste positie is 0%
25. MASTER A fader:
- Single preset modus: Master van de Preset A en B faders, onderste positie is 0%, bovenste positie is 100%
- Double preset en Chase/Scene modus: Master van de preset A faders, onderste positie is 0%, bovenste positieis 100%
-
PRESET A SCHUIFREGELAARS: gebruik deze regelaars om de waarden van de kanalen 1 tot 12 in te stellen
-
FLASH A toetsen: Als u een flash toets indrukt zal u de intensiteit van dit kanaal naar 100% brengen.
-
PRESETBSCHUIFREGELAARS:
-
Single preset modus: gebruik deze regelaars om de waarden van de kanalen 12 tot 24 in te stellen
- Double Preset modus: In deze modus kan men de sturing gebruiken als een 12 kanaals A-B sturing, waarbij alle kanaal A-B faders hetzelfde aansturen.
- Chase/scène modus: Deze modus van de sturing laat toe om onder elke Preset B fader een volledige lichtsstand (24 kanalen), een scène of een chase genoemd, te bewaren. Men heeft daarnaast vier pagina's zodat men in het totaal 48 scenes/chases kan bewaren.
29. FLASH B toetsen
- Single preset modus: gebruik deze toetsen om de intensiteit van de kanalen 12 tot 24 tijdelijk te maximaliseren (zie flash A toetsen).
• Double Preset modus: De flash B toetsen sturen de flash A toetsen aan.
- Chase/scènemodus: Wordt samen met de RECORD/SHIFT toets gebruikt om chases in de preset B schuifregelaars op te slaan. Wanneer u tijdelijk blijft drukken op deze flash toetsen, zal de chase die in dat kanaal is opgeslagen afgespeeld worden.
- STATUSLEDs kanaal 1-12: Tonen de intensiteit van het desbetreffende kanaal
- STATUSLEDs kanaal 13-24: Tonen de intensiteit van het desbetreffende kanaal
- STATUSLEDs chases: Wanneer je preset B faders verschuit en de oranje led boven dit kanaal oplicht is dit een teken dat een chase op dit kanaal is opgeslagen. Deze leds duiden de intensiteit aan waarmee een chase wordt afgespeeld.
- SPEED/FADER/DIMMER/REC STEP ACTIVITEIT LEDs: De Speed time led zal bijvoorbeeld oplichten wanneer u de speed fader verschuift.
- DISPLAY: Toont de actie waar u momenteel mee bezig bent of de status van het programmeren van scènes en chases

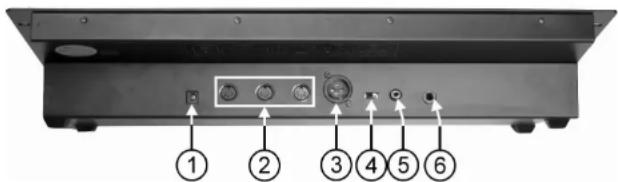

FUNCTIES (ACHTERZIJDE)
-
DC INPUT: verbindt de meegeleverde AC/DC adapter met deze aansluiting. Indien U om bepaalde redenen een andere adapter moet aansluiten, gebruik dan steeds een 9 - 12Vdc adapter van minimum 300mA mat + pool in het center.
-
MIDITRU(links)/OUT(midden)/IN(rechts): Hieraan kan u een externe MIDI-controller hangen (voor meer info, zie hookdistuk hoe gebruiken)
-
DMX OUT: Zendt DMX signalen naar de verbonden toestellen
- DMX POLARITY SCHAKELAAR: een DMX signaal heeft normaal volgendeverbindingen:
1=massa * 2=-gegevens * 3=+gegevens
NEDERLANDS HANDLEIDING
In sommige gevallen kan het gebeuren dat de kabel omgekeerd verbonden is, met als resultaat dat de DMX verbinding niet werkt. Dit kan opgelost worden door deze schakelaar te gebruiken. Als uw DMX niet werkt en als alle DMX toestellen correct geadresseerd zijn kunt u deze schakelaar proberen. Zet in normale omstandigheden deze schakelaar steeds in zijn uiterst linkse positie.
-
AUDIO input: Hier sluit u een audio line signaal aan, zodat uw aangesloten lichteflectenvlampen door het ritme van de muziek gestuurd worden
-
REMOTE Ingang: Met behulp van een afstandbediening met stereo JACK kan u de uitgang in BLACK OUT of FULL ONschakelen:
• Bing van de JACK naar massa: BLACK OUT kan worden aan- en uitgeschakeld
- Tip van de JACK naar massa: FULL ON is actief zolang de tip aan massa ligt
HOE GEBRUIKEN...
Dit hoofdstuk legt stap voor stap de werking uit van de CMX24. Het is aan te raden deze tekst stap voor stap door te nemen.
• Aanschakelen:
De CMX24 is niet voorzien van een aan/uit schakelaar. Men moet de meegeleverde adaptor verbinden met de DC INPUT connector en met het stopcontact. Zodra dit gebeurd is zal de CMX24 aan gaan.
- Verbinden met dimmers
De CMX24 is voorzien van een 3 polige vrouwelijk XLR connector DMX OUT. Naast de connector bevindt er zich een schuifschakelaar waarmee men de polariteit kan selecteren van het DMX-signaal. Normaal dient deze switch naar de kant van de XLR-aansluiting geschakeld te zijn.
Als de aangesloten DMX-apparaten niet correct functioneren, zet deze schakelaar dan in de andere positie. !!! Belangrijk: vergeet niet om de startadressen van de dimmers correct in te stellen !!!
Basis
De CMX24 kan zich in verschillende modi bevinden waardoor sommige toelsen zich anders gedragen. Om er zeker van te zijn dat de sturing zich in de juiste modus bevindt om de tutorial te kunnen volgen moet je het volgende doen:
• Schakel de CMX uit en dan terug aan
• Schuif volgende faders naar laagste mogelijke positie
- alle (PRESET A) faders (12 in het totaal)
o alle {PRESET B} faders (12 in het totaal)
o {MASTER B} fade
o (AUDIO LEVEL) fader
o {SPEED} fader
• Schuif volgende faders naar hoogst mogelijke positie
- {MASTER A} fader
o {FADE} fader
o
o
o
o
o
o
o
o [5 min] lampie boven SPEED fader moet nu branden

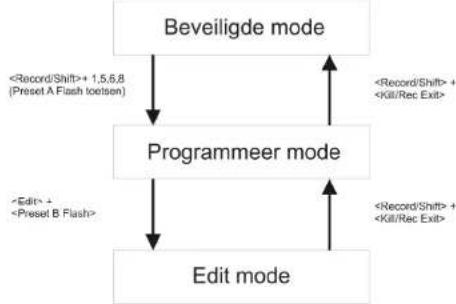

• Verlaat eventuele Programmeer of Edit modus, dus ga naar beveiligde modus
o
o
o
- Indien het rode lampje boven de RECORD/SHIFT toets brandt herhaal je deze procedure tot het lampje dooft.
NEDERLANDS HANDLEIDING
- Als audio modus actief is, het [AUDIO] lampje brandt, deze uitschakelen
- Doof black out lampje
- Normaal gezien knippert nu het [BLACK OUT] lampje, naast de BLACK OUT toets.
o
o Zolang het lampje knippert blijven de lichtbronnen uit.
- Display Modus
Tijdens het verschuiven van een fader verschijnt de ingestelde intensiteit op het display.
Het [DIMMER] lampje naast het display brandt om aan te geven dat het display de intensiteit van een dimmer toont. Als je dimmers en lichtbronnen aangesloten hebt dan zul je de lichtbron ook zien branden op de ingestalde intensiteit.
Je kan kiezen of het display de intensiteit toont met waardes tussen 0 en 100, dit is in procent of met
waarden tussen 0 en 255, dit zijn DMX waarden. Je kan de weergave (tussen % en DMX) wilzigen door:
-
-
•
Door deze bewerking nog een keer te doen keert u terug naar de originele weergave.
Let op: Het display toont altijd de waarde van de fader en dus niet de werkelijke intensiteit van de lamp.
- Single Preset
In deze modus kan men de intensiteit instellen van alle 24 kanalen van de CMX24. Stel een lichtstand in
door alle PRESET A en PRESET B faders naar een gewenste positie te schuiven.
Kijk naar de groene LEDs boven elke PRESET A en PRESET B tader. Deze LEDs geven de intensiteit aan van de kanalen. Indien je dimmers en lichtbronnen aangesloten hebt dan zouden de lichtbronnen ook moeten branden.
Schulf de {MASTER A} fader langzaam naar beneden. Je ziet alle lampjes (en uw lichtbronnen) langzaam doven. Met deze fader stel je de maximale intensiteit in.
In de single preset modus heeft de MASTER B fader geen functie.
Houd de <1-24> toets boven de Master A fader ingedrukt. Je ziet dat de groene lampjes (en uw lichtbronnen) terug branden. Zolang deze toets ingedrukt is zal master A zich op 100 bevinden, ook al staat de fader niet op 100 procent.
Houd de
Houd de
Houd de
Druk de
Hou de
Druk en houdt ingedrukt de
Laat de dark en de full-on toets los. Alle lampen zullen doven omwille van de black out functie. Druk nu op een PRESET A of PRESET B toets (onder de faders). De lamp gaat branden op maximale intensiteit, ondanks de black out functie. De preset toets heeft voorrang op de blackout.
Zorg dat een PRESET A of PRESET B toets is ingedrukt en druk dan op de
NEDERLANDS HANDLEIDING
De volgende tabel geeft de voorangen van de toetsen weer:
| DARK |
| FULL-ON |
| PRESET |
| BLACK OUT |
| 1-24 |
| PARK |
- Fade tijd
Met de FADE fader kan men de overgangstijd instellen tussen 0 (INSTANT) seconde en 10 minuten. Alle lichtveranderingen zullen gebauren met de ingestelde tijd. Deze functie is handig om soepele overgangen te maken tussen verschillende lichtstanden. Men kan de fade tijd aanpassen zolang de overgang bezig is om deze te versnellen of te vertragen.
Zorg ervoor dat de {MASTERA} fader zich in de onderste positie bevindt. Zorg ervoor dat de {PRESET A 1} fader zich in de onderste positie bevindt.
Verschuif de {FADE} fader tot [1.00] op de display verschijnt. De fade tijd bedraagt nu 1 seconde.
Druk op de
Afhankelijk van de decimale punten wordt een andere tijd aangeduid. De volgende tabel geeft een overzicht. (x duidt op een cijfer tussen 0 en 9)
| Display | Tijd |
| 0.xx | millisecondebv. 0.10 is 100 milliseconde |
| x.xx | secondebv. 1.20 is 1 seconde en 200 milliseconde |
| xx.0 | secondabv. 10.1 is 10 seconde en 100 milliseconde |
| x.xx. | minutenbv. 1.05 is 1 minuut en 5 seconde |
| xx.x. | minutenbv. 10.0. is 10 minuten |
• HOLD
Zorg ervoor dat de (FADE) fader in de bovenste positie staat.
Zorg ervoor dat de {MASTER A} fader in de bovenste positie staat.
Zorg ervoor dat alle preset faders (zowel A als B) in de onderste positie staan.
• Plaats {PRESET A 1} op 75%
• Plaats {PRESET A 2} op 50%.
Druk op de
• Plaats {PRESET A 1} op 0%.
• Plaats (PRESET A 2) on 100%.
• Plaats (PRESET A 3) on 75%
• Plaats (PRESET A 4) on 100%
- 1. Data (PHEGEV A 4) op 100%
De spots nemen deze intensiteiten niet aan maar behouden de actuele intensiteit.
Laat de
De spots nemen direct de nieuwe intensiteiten aan.
Met de HOLD toets kan men de actuele lichtstand behouden terwijl men een volgende instelt.
Verschuif nu de {FADE} fader tot het display [10.0] toont (10 seconde fade tijd).
Druk en houdt ingedrukt de
NEDERLANDS HANDLEIDING
• Plaats (PRESET A1) op 100%.
- Plaats {PRESET A2} op 10%.
- Plaats (PRESET A3) op 75%.
• Plaats {PRESET A 4} op 0%.
Laat de
De lichtstand zal nu langzaam (in 10 seconde) veranderen van de vorige tot de nieuwe. Men krijgt een perfecte fade. De HOLD toets werkt altijd ongeacht de modus.
- DOUBLE PRESET
In deze modus kan men de sturing gebruiken als een 12 kanaals A-B sturing. Verander de modus naar double preset:
-
Stel de volgende faders in:
• {PRESET A 1} lader up positie 100%
• {PRESET A 2} fader op positie 50%
• (PRESET A 3) fader op positie 25%
• {PRESET A 4 - 12} lader op positie 0%
• (PRESET B 1) lader op positie 0%
• (PRESET B 2) fader op positie 50%
• (PRESET B 3) fader op positie 75%
• (PRESET B 4) fader on positie 100%
• (PRESET B 5) fader op positie 50%
• (PRESET B 6 - 12) fader op positie 0%
• {MASTER A} fader op 0% (onderste positie!!!)
• (MASTER B) fader cp 0% (bovenste positle!!!)
Er zal geen enkele lamp branden.
Verschuif langzaam de {MASTER A} fader naar 100% (bovenste positie). Kanalen 1 tot en met 3 gaan branden op respectievelijk 100%, 50%en 25%.
Verschuif nu gelijktijdig de {MASTER A} fader en de {MASTER B} fader naar de onderste positie. De Master A gaat naar 0% en de Master B gaat naar 100%. De kanalen 1 tot en met 5 gaan branden op 0%, 50%, 75%, 100% en 50%. Men heeft nu een fade gemaakt van de eerste naar de tweede lichtstand.
Men kan deze lichtstand wijzigen door de PRESET B faders te wijzigen. Het wijzigen van de PRESET A faders heeft geen invloed.
Men kan nu op de PRESET A faders een nieuwe lichtstand instellen.
Verschuif nu gelijktijdig en snel de (MASTER A) fader en de (MASTER B) fader naar de bovenste positie. De Master A gaat naar 100% en de Master B gaat naar 0%. Men ziet een langzame fade (in 5 seconde) van de ene lichtstand naar de andere. Dit noermt men A-B preset modus
BELANGRIJK: Verschuif nu de {MASTER A} fader naar 100% (bovenste stand) en de {MASTER B} fader naar 100% (onderste stand). De CMX24 zal nu steeds kiezen voor de hoogste waarden.
- kanaal 1 op 100%
• kanaal 2 op 50% (A:50% is hogerdan B:25%)
• kanaal 3 op 75% (B:75% is hoger dan A:25%)
Belangrijk hierbij is steeds in het hoofd te houden dat dit enkel werkt als BEIDE masters op 100 % staan De hoogste intensiteitwaarde heeft dus voorrang.
• PARK
Stel de {MASTER A} lader en de {MASTER B} lader in op 50%, allebei in de middelste positie. De lichtstand in een combinatie van beide presets.
Druk op de
Druk op de <1-24> toets boven de Master A fader en houdt deze ingedrukt. Master A wordt nu op 100% gezet, zichtbaar op de groene lampjes. Als er een fade tijd ingesteld is, zal dit langzaam gebeuren.
NEDERLANDS HANDLEIDING
- CHASE/SCENES modus
Deze modus van de sturing laat toe om onder elke Preset B fader een volledige lichtstand (24 kanalen), een scène of een chase genoemd, te bewaren. Men heeft daarnaast vier pagina's zodat men in het totaal 48 scenes/chases kan bewaren.
odus kan men activeren op de volgende manier:
-
Concepten:
- Scene/Chase:
Een scène is één lichtstand die de intensiteit voor de 24 kanalen bewaard, dit is dus chase met maar één lichtstand. Daar er maar één lichtstand is, wordt deze altijd getoond.
Een chase bevat meerdere lichtstanden, met per lichtstand de intensiteit voor 24 kanalen. De lichtstanden worden een voor een geloond (snelheid is instelbaar).
Er zijn 4 pagina's met 12 PRESET B faders die elk een scène of een chase kunnen bevatten. Men kan dus in het totaal 48 chase/scenes bewaren.
- Record modus:
De CMX24 kan zich in drie records modibevinden:
o Beveiligde modus, in deze modus kan men geen programma's wijzigen.
o Programmeer modus, in deze modus kan men programma's opslaan en wissen
- Edit modus, in deze modus kan men programma's wizigen
De beveiligde modus en de programmeer modus zijn altijd beschikbaar ongeacht de Single Preset, Double Preset en Chase/Scenes modus. De Edit modus is alleen beschikbaar in de Chase/Scenes modus.
De volgende tekening geeft aan hoe je van de ene modus naar de andere modus kunt over gaan.
o. Hoe de modus herkennen:
- Beveiligde modus : rode lampje boven de
- Programmeer modus : rode lampje boven de
- Edit modus: gele lampje boven Preset B fader brandt, ongeacht stand van de fader.
- Werkgeheugen
Tijdens het programmeren (programmeer modus) wordt gebruik gemaakt van een werkgeheugen. Men slaat de lichtstand(en) op in dit geheugen en daarna worden deze toegekend aan een Preset B fader. Het werkgeheugen behoud zijn inhoud tot men het toekent of wist (
Dit geheugen wordt niet gebruikt in Edit modus, daar wijzigt men rechtstreeks de lichtstanden opgeslagen in de Preset B fader.
In de volgende paragrafen worden de methodes uitgelegd om de chases/scenes te programmeren en te wijzigen.
NEDERLANDS HANDLEIDING
• Programmeer modus activeren
Activeer Programmeer modus
Houd de
o Druk op de
Druk op de
a Druk op de
Druk op de
- Laat de
Het rode lampje boven de RECORD/SHIFT toets brandt nu.
II Deze modus blijft nu geactiveerd, ook al wordt de sturing uitgeschakeld, tot men de modus verlaat.
Het is aan te raden de modus te verlaten zodra de lichtstanden geprogrammeerd/gewijzigd zijn. Zo verhinderd u dat iemand die niet vertrouwd is met de sturing uw programma kan wijzigen.
• Programmeer modus verlaten, dus beveiligde modus
Verlaat de programmeer modu
• Houd de
- Druk op de
- Laat de
Het rode lampje boven de RECORD/SHIFT toets dooft.
Als het lampje niet dooft, dan was je in Edit modus, herhaal dan opnieuw de procedure.
- Alleswissen
Je kan het gehelegeheugen wissen door het volgende te doen:
Activeer programmeer modus
• Houd de
• Druk op de
• Druk en laat los de
• Druk op de
- Druk on da
- Bruk op de CPRESET A 69 (deis en taz los - Last de: RECORD/SHIFT: tests los
• Laat de
Het lampje boven de RECORD/SHIFT toets brandt nu.
Opgelat!! Volgende procedure wist het hele geheugen. Dit is onomkeerbaar!!
Wis het gehele geheugen:
• Houd de
• Druk op de
• Druk op de
• Druk op de
- Druk op de «PRESET A2» tests on last loc
- Druk op de «PRESET A3» toels en fatal los - Last de «RECORD/SHIFT» toels los
• Laat de
- Scènebewaren
(Kan ENKEL in programmeermodus.)
Zorg ervoor dat het werkgeheugen leeg is:
• Houd de
Druk op de
- Laat de «RECORD/SHIFT» toets los
- Estat de
- Als je maar 12 kanalen wil instellen dan doe je dit met de Preset Afaders.
- Als je 24 kanalen wil instellen dan wissel je de modus naar Single Preset modus met
de-MODUS SELECT/REC SPEED> toets. Stel de kanalen in met de Preset A en Preset B
faders.
Bijvoorbeeld
• Kanaal 1 op 100%
- Kanaal 2 op 27%
NEDERLANDS HANDLEIDING
• Kanaal 3 op 60%
• Kanaal 4 tot en met 8 op 0%
• Kanaal 9 on 72%
• Kanaal 5 op 12% • Kanaal 10 op 30%
- Kanaal 11 op 0%
• Kanaal 11 op 0% • Kanaal 12 op 95%
- Kanda# 12 Op 55%
Sla nu de lichtstand op in het werkgeheugen:
• Druk op de
• Op de display verschijnt [001]
De 001 op de display geeft aan dat je 1 lichtstand hebt opgeslagen in het werkgeheugen.
Bewaar de inhoud van het werkgeheugen nu onder Preset B 1 fader van pagina 1
- Selecteer pagina 1 door de
lampie boven 1 gaat branden.
• Houd de
• Druk op de «PRESET B 1» toets en laat los
- Druk op de «PRESET BTS» (tests en - Laat de «RECORD/SHIFT» tests lgr
• Laat de «RECORD/SHIFT» locis los
Je hebt nu een scène opgeslagen onder de PRESET B 1 fader van pagina 1. Het werkgeheugen is leeggemaakt.
- Scène tonen
Vanuit de Chase/Scenes modus kan je de opgeslagen scène nu weergeven. Zorg ervoor dat:
- Chase/Scenes modus actief is (met
• (Master B) fader zich in de onderste stand bevindt
• MIX Chase actief is selecteer dit met «PARK» toets boven de MASTER B fader in
- MIX CHASE action is, chosen at the met «PANDE» tools boven de MASTER B fader, Chase/Scenes modus. Het [MIX CHASE] lampie bevindt zich boven de FADE fader, dit moet
Branden
- Blackout niet actief is
- Blackout niet actiers. - Alle DRESET feders (A on B) zich in de andomate positie bevinden.
• Alle PRESET labers (A en B) zich in de onderste positie bevinden.
Schuif nu de {PRESET B 1} fader naar boven. Je ziet de opgeslagen lichtstand verschijnen op de groene leds (en uw lichtbronnen).
Je kan, door meerdere Preset B faders tegelijker tijd op een positie boven 0 te zetten, een gecombineerde lichtstand maken. Die je met de Master B fader in intensiteit kan wijzigen.
Met de Preset B flash toetsen kan je de lichtstanden ook snel op 100% zetten. Herhaal opnieuw de procedure voor het opslagen van scènes om lichtstanden op te slaan in pagina 2. Zorg ervoor dat de Preset B fader 1 tot en met 3 van pagina 2 ook lichtstanden bevatten (zorg ervoor dat deze goed te onderscheiden zijn van de andere scènes). Controleer deze scènes ook.
- Pagina naar pagina
Men heeft nu lichtstanden voor de preset B faders 1 tot en met 6 van pagina 1 en de preset B faders 1 tot en met 3 van pagina 2. De preset faders 1 tot en met 3 kunnen nu 2 verschillende scènes tonen, afhankelijk van de pagina selectie.
Voer volgende procedure uit:
• Zet alle (Preset B) faders in de onderste positie.
• Activeer: Pagina 1 met de
• Schuif (Preset B.1) fader 1 naar de bovenste positie. De opgeslagen scène wordt netpond.
• Activeer Pagina 2 met de
- Dezallde scène wordt nuq altijd astnond
- Bezahlde stehe Wortmug alijge gelondu. - Schuif (Preset B. 1) fader naar de onderste positie
- Schulf [Preset B 1] fader naar de bovenste positie. De scène opgeslagen in preset B 1 van pagina 2 wordt nu getoond.
- De inhoud van de Preset B fader is dus gewijzigd. Dit is gebeurd op het moment dat de fader zich in de onderste positie bevond.
NEDERLANDS HANDLEIDING
- Scene wilzigen
Soms blijkt een opgeslagen scène niet te voldoen. Dan kan men:
- De scène aanpassen door de intensiteit van bepaalde kanalen te verhogen of te verlagen
Men volgt dan de normale procedure om een scène te bewaren. Zodra men met
Als er maar één of enkele kanalen van een scène in intensiteit moeten wijzigen is het handiger om de actuele scène op te roepen en deze aan te passen. De CMX24 heeft een speciale Edit modus die toelaal om de kanalen te wijzigen.
Men moet eerst de gewenste Preset B fader waarin de scène opgeslagen is in edit modus plaatsen:
• Zorg ervoor dat programmeer modus actiel is.
- Zorg ervoor dat Chase/Scenes actief is.
• Plaats alle Preset A larders in de onderste positie
Druk on de
8.9.10.11 of 12 afbankelijk van de preset B fader die je wilt aanpassen
-
Last de «EDIT/ALL REV» tests los
-
Euat de 42271932 NEW, 100% 100
- Het gele lampje boven de Preset B fader gaat branden en de actuele lichstand wordt getoond, ongeacht de positie van de Preset B faders en de master B fader.
Nu kan men de intensiteit van kanalen verhogen door:
• Houd de
- Houd de
- Gebruik
- Je ziet de intensiteit langzaam stijgen, op uw lichtbronnen en het display.
- Laat de toetsen los zodra de gewenste intensiteit bereikt is.
Het is ook mogelijk om de intensiteit van kanalen te verlagen met:
• Houd de
- Houd de
- Gebruik
- Je ziet de intensiteit langzaarn dalen, oo uw lichtbronnen en het display.
- Laat de toetsen los zodra de gewenste intensiteit bereikt is.
!! De ingestelde intensileit wordt direct bewaard, er is geen mogelijkheid om de aanpassingen ongedaan le maken.
Verlaat de Edit modus met:
- Houd de
• Druk op de
• Laat de
- De normale output van de lichtsturing wordt terug getoond.
- Chasebewaren
Een chase is een opeenvolging van lichtstanden die op een bepaald ritme getoond worden.
De sturing maakt eigenlijk geen onderscheid tussen scènes en chases. Een scène is gewoon een chase met 1 lichtstand. U zuit dus merken dat de methode om een chase te bewaren bijna identiek is aan de manier om een scène te bewaren.
(Op dit moment is de programmeemodus geactiveerd, zoniet zorg dat dit wel het geval is.)
Zorg ervoor dat het werkgeheugen leeg is:
• Houd de
• Druk en laat los de
• Laat de
NEDERLANDS HANDLEIDING
We gaan een chase maken die bestaat uit 4 lichtstanden. Let op dat u in programmamodus werkt en dat uw master niet op 0 staat
Lichtstand 1
Sla nu de lichtstand op in het werkgeheugen:
• Druk op de
• Op het display verschijnt [001], eerste lichtstand
Lichtstand 2
Stel de tweede lichtstand in:
• Kanaal 2 pp 100%
• Alle andere kanalen op 0%
Sla nu de lichtstand op in het werkgeheugen:
• Druk on de «RECORD/SHIFT» toets en laat los
• On het display verschijnt [002], luede lichtstand
Lichtstand 3
Stel de derde lichtstand in:
• Kanaal 3 op 100%
• Als anders kanalen on 0%
Sla nu de lichtstand op in het werkgeheugen:
• Druk on de «RECORD/SHIFT» toets en last los
• On het display verschijnt [003], derde lichtstand
Lichtstand 4
• Ale andere kanalen op 0%
Sla nu de lichtstand op in het werkgeheugen:
• Druk op de
• Op het display verschijnt [004], vierde lichtstand
De vier lichtstanden zijn nu opgeslagen in het werkgeheugen. Nu bewaren we het werkgeheugen onder
Preset B 7 fader van pagina 1:
- Selecteer pagina 1 door de
lampje boven 1 gaat branden
• Druk en houdt ingedrukt de
• Druk en laat los de
Last de «RECORD/SHIFT» Incls ins
Je hebt nu een chase opgaslagen onder de Preset B 7 lader. Het werkgeheugen is leeg gemaakt.
- Chase tonen
Vanuit de Chase/Scenes modus kan je de opgeslagen chase nu weergeven. Zorg ervoor dat:
- Chase/Scenes modus actief is (met
• (MASTER B) lader zich in de onderste stand bevindt
• (SPEED) fader zich in de bovenste stand bevindt
• (FADEB) fader zich in de bovensle stand bevindt
• MIX Chase actief is selecteer dit met
Chase/Scenes modus. Het [MIX CHASE] lampie bevindt zich boven de FADE tader, dit moet
branden
• Black-out niet actief is
• Audio niet actief is, druk/laat los de
• Alle preset faders (A en B) zich in de onderste positie bevinden.
Schulf nu de {PRESET B 7} fader naar boven. Je ziet de chase verschijnen op de groene lampjes (en uw lichtbronnen).
NEDERLANDS HANDLEIDING
U kunt nu tevens ook verder werken met:
• {SPEED} fader: de snelheid (ritme) van de chase wordt gewijzigd
- {FADE} fader: de ene lichtstand zal in de andere faden, als de fade tijd zeer hoog is dan kan het zijn dat de lampen niet volledig gaan branden of dat de chase niet meer veranderd.
• Chase manueelactiveren
Het is soms handig om elke stap van de chase manueel te activeren.
Dit kan op een zeer eenvoudige manier:
• (SPEED) fader in de onderste positie, SHOW MODUS
-
Elke keer dat men de STEP toets indrukt zal de chase de volgende lichtstand activeren.
- Chase synchroniseren
Bij muziek stukken wil men vaak de chase synchroniseren met de muziek De CMX24 biedt de mogelijkheid om twee keer op een toets te drukken en de tijd tussen deze te gebruiken als de snelheid voor de chases (tijd tussen twee lichtstanden). Dit doet men als volgt:
Druk op het ritme van de muziek (als u geen muziek hoort, bepaal dan zelf een ritme), tweemaal op de
De chase zal werken met de tijd tussen de twee toets indrukken, ongeacht de stand van de {SPEED} fader. ! Zodra de {SPEED} fader verschoven wordt, zal de stand van de speed fader terug de chase tijd bepalen.!
• Snelheldvastleggen
Als er meerdere chases werkzaam zijn dan zal de (SPEED) fader,
Dit kan heel eenvoudig op de volgende manier:
- Stel een tijd in voor de chase met de (SPEED) fader of de
• Zorg ervoor dat de {SPEED} fader niet in de onderste stand, SHOW MODUS staat.
- Hou de
- Druk op de
- Laat de
De tijd is nu opgeslagen in de PRESET B fader, samen met de chase.
Verwijderen:
U kan de opgeslagen snelheid terug verwijderen op de volgende manier:
• Zorg ervoor dat de {SPEED} lader in de onderste stand, SHOW MODUS staat.
• Hou de
- Druk op de
los
- Laat de
De tijd is nu verwijderd uit de PRESET B fader. U kunt nu terug de tijd wijzigen met de {SPEED} fader en de
- Audio
De CMX24 bevat een ingebouwde microfoon (die je kunt actveren door in je handen te klappen) Indien je beschikt over een audiobron, bijvoorbeeld CD speler, mengtafel, kan je de chase ook hiemee synchroniseren. Sluit de audiobron aan op de LINE IN ingang van de CMX24 via een Cinch (RCA) ingang. Druk op de
Je kunt de audio uitschakelen door:
- Druk en laat los de
• Chase richting omdraaien
Je kunt de verlooprichting van een chase veranderen. De chase zal dan achterwaarts lopen in plaats van voorwaarts. Er zijn 4 mogelijkheden om dit te doen.
NEDERLANDS HANDLEIDING
ALL REV
Alle chases zullen van richting veranderen.
- Druk op de
- Herhaal dit nogmaals om de richting terug te veranderen.
REV ONE
Een bepaalde chase van richting veranderen
• Houd de
• Druk op een
los.
• Laat de
CHASE REV
Alle chases waarvan de snelheid niet opgeslagen is in de preset B fader van richting veranderen.
- Druk op de
- Herhaal dit nogmaals om de richting terug te veranderen.
BEAT REV
Alle chases waarvan de snelheid opgeslagen is in de preset B fader van richting veranderen.
- Druk op de
- Herhaal dit nog een keer om de richting terug te veranderen.
- Chase wijzigen
Er zijn 3 mogelijkheden om chases te wijzigen. Men kan:
A. niveaus van de lichtstanden wijzigen
B. lichtstanden(scènes) toevoegen
C. lichtstanden(scènes) verwijderen
A. Niveaus aanpassen:
Met deze methode kan men de intensiteit van de lichtstanden aanpassen:
• Zorg ervoor dat programmeer modus actief is.
• Zorg ervoor dat Chase/Scenes actief is
• Plaats alle Preset A faders in de onderste positie
• Kies de juiste pagina met
• Breng de Preset B x fader in edit modus
o Houd de
o Druk op de
o Laat de
o Het gele lampie boven de Preset B fader gaat branden en de actuele lichtstand wordt
getgond, ongeacht de positie van de Preset B fader en de master B fader.
- Selecteer de lichtstand die u wilt aanpassen met de
• Men kan de intensiteit van kanalen verhogen door:
o Houd de
o Houd de
toets voor kanalen 13 tot en met 24.
o Je ziet de intensiteit langzaam stijgen op de display (en uw lichtbronnen)
o Laat de toetsen los zodra de gewenste intensiteit berekt is.
• Men kan de intensiteit van kanalen verlagen door:
o Houd de
o Houd de
- Je ziet de intensiteit langzaam dalen op de display (en uw lichtbronnen)
o Laat de toelsen los zodra de gewensta intensiteit bereikt is.
• Herhaal dit tot de lichtstanden voldoen
• Verlaat edit modus met
o Houd de
o Druk op de
o Laat de
- De normale output van de lichtsturing wordt terug getoond
NEDERLANDS HANDLEIDING
!! De Ingestelde Intensitelt wordt direct bewaard, er is geen mogelijkheid om de aanpassingen ongedaan te maken.
B. Lichtstanden toevoegen:
Deze methode laat toe om een nieuwe lichtstand (scène) toe te voegen aan een chase. Door deze methode te herhalen kan men meerdere lichtstanden toevoegen.
• Zorg ervoor dat programmeer modus actief is.
• Zorg ervoor dat Chase/Scenes actief is.
• Zorg ervoor dat alle Preset B faders in de onderste positie staan
• Zorg ervoor dat het werkgeheugen leeg is:
o Houd de
o Druk op de
o Laat de
- Stel de nieuwe lichtstand in zodat deze verschijnt op de groene ledjes (en uw lichtbron).
eventueal in Single Preset modus om alle 24 kanalen te kunnen gebruiken
- Druk op de
werkaeheugen
- Als u de Single Preset modus geactiveerd hebt om de lichtstand te maken, dan zorgt u er nu
terug voor dat Chase/Scenes modus actief is.
- Plaats alle Preset A en B faders in de onderste positie
- Kies de juiste pagina met
• Breng de Preset B x fader in edit modus
- Houd de
- Druk op de
o Laat de
- Het gele lampje boven de Preset B fader gaat branden en de actuele lichtstand wordt getoond, ongeacht de positie van de Preset B fader en de master B fader.
- Druk op de
• Druk en laat los de
• Verlaat edit modus met
o Houd de
o Druk op de
o Laat de
- De normale output van de lichtsturing wordt terug getoond
Deze methode laat toe om een lichtstand te verwijderen uit een chase. Opgelet!! Men kan het verwijderen niet ongedaan maken.
• Zorg ervoor dat programmeer modus actief is.
• Zorg ervoor dat Chase/Scenes actief is
- Plaats alle Preset A faders in de onderste positie
• Kies de juiste pagina met
• Breng de Preset B x fader in edit modus:
o Houd de
o Druk op de
o Laat de
o Het gele lampje boven de Preset B fader gaat branden en de actuele lichtstand wordt
geloond, ongeacht de positie van de Preset B fader en de master B fader.
- Selecteer de lichtstand die u wilt verwijderen met de
• Druk op de
- Kies eventueel een andere lichtstand met de
• Verlaat edit modus met
o Houd de
o Druk op de
o Laat de
- De normale output van de lichtsturing wordt terug geloond
NEDERLANDS HANDLEIDING
• Preset Bfader leegmaken
Men kan een bepaalde Preset B fader leeg maken op de volgende manier:
• !! Er is geen manier om dit ongedaan te maken!
• Zorg ervoor dat Programmeer modus actief is.
• Houd de
- Druk op de
- Druk op de
- De preset B x toets is dus tweemaal ingedrukt en losgelaten.
• Laat de
• Preset Bfader copieren
!! Gaat alleen met scenes !!
Soms wil men een bestaande scène copieren naar een andere preset B fader om deze scène opnieuw te gebruiken of als basis te gebruiken voor een nieuwe scène.
• Zorg dat Chase/Scene modus actief is
- Zet alle preset A faders in de onderste positie (of de master A fader)
• Zet alle preset B faders in de onderste positie
• Zet de Master B fader in de onderste positie (100%)
• Wiizio eventueel de pagina
- Schuif de preset B fader waarin de te kopiëren scène zich bevindt naar 100%
-
-
• Wijzig eventueel de pagina
-
is nu gekopieerd
• CHASEverwijderen
Men kan in Chase/Scenes modus de chase of scène verwijderen uit een preset B fader op de volgende manier:
•
•
•
- nogmaals
•
- Blind/Home
In de Chase/Scenes modus kan men de
- Preset A
Met de volgende methode kan men de kanalen 1 tot en met 12 los koppelen van de preset B scenes/chases. Het niveau wordt dan alleen bepaald door de preset A fader, master A fader en de flash toetsen.
o Houd de
o Druk op een
o Laat de
Om dit goed te kunnen testen is het makkelijkst om een chase te activeren (met een preset B fader) en dan een kanaal dat voor komt in de chase in BLIND te plaatsen. Men kan nu de intensiteit aanpassen met de preset A fader. Het kanaal zal de chase niet meer volgen. De FULL-ON toets zal echter nog steeds het kanaal activeren.
Men kan het kanaal terug in normale modus zetten op de volgende manier:
o Houd de
o Druk en laat los een
o Laat de
NEDERLANDS HANDLEIDING
- Preset B
Met de volgende methode kan men de kanalen 13 tot en met 24 los koppelen van de preset B scenes/chases. Het niveau wordt dan alleen bepaald door de preset B fader, master A fader en de flash toetsen.
- Houd de
toets ingedrukt
o Druk op eentoets en laat los
o Laat detoets los
Men kan met de preset B fader nu de intensiteit van het kanaal regelen. De preset B fader zal dus niet meer gekoppeld zijn aan de scene/chases die erin opgeslagen is.
Men kan het kanaal terug in normale modus zetten op de volgende manier:
Houd de
o Druk op een
o Laat de
o U zult merken dat de Preset B fader direct gebruikt wordt om de opgeslagen
scene/chase te activeren. Het is daarom aan te raden om de Preset B fader eerst in de onderste positie te plaatsen, alvorens de normale modus te activeren
SINGLECHASE
De single chase modus is handig om zeer snel chases te kunnen maken.
Als Single chase (aanduiden met de PARK toets) actief is, dan zal de CMX24 een chase maken van alle preset B faders die zich op dat moment niet in de onderste positie bevinden. Elke preset B fader wordt geactiveerd tot alle lichtstanden in de fader eenmaal getoond zijn. Dan wordt een volgende preset B fader getoond.
Deze tekst gaat ervan uit dat in pagina 1 alle preset B faders voorzien zijn van een scène (1 tot en met 6) of een chase (7 tot en met 12).
Plaats de sturing in Single Chase modus:
• Schuif alle Preset A en B faders naar de onderste positie
• Zorg ervoor dat Chase/Scenes modus actief is
- Druk op de
- [SINGLE CHASE] lampje boven de {FADE} fader moet branden, zoniet drukt u nogmaals op
Om het effect goed te kunnen zien is het aan te raden om de {FADE} fader in de bovenste positie te plaatsen en de {SPEED} fader te verschuiven tot de display [1.05] aangeeft (1,05 seconde).
Schuif nu de preset B faders 1 tot en met 4 naar de bovenste positie. Je ziet nu een chase die bestaat uit de vier lichtstanden die opgeslagen zijn in de faders. Je kan de snelheid in stellen met de {SPEED} fader,
Op deze manier kan je zeer snel verschillende chases maken door scenes/chases opgeslagen in de preset B faders te combineren.
Opmarkingen:
- Indien de preset B fader een snelheid bevat (met REC SPEED opgeslagen), dan wordt deze niet gebruikt.
- Met de REV ALL, REV ONE, CHASE REV en BEAT REV kan men de chase richting omkeren van chases in de preset B faders maar niet van de globale chase, deze gaat altijd van preset B 1 tot en met 12
- Soms lijkt het alsof de chase te extra stappen bevat. Men moet er zeker van zijn dat de preset B faders op nul staan, controleer dit met de display.
- De flash loelsen van de preset B faders voegen de presets toe aan de chase, men moet dus wachten tot de chase de preset activeert
NEDERLANDS HANDLEIDING
MIDI functie:
- MIDI IN kanaal instellen: Druk Flash toets 1 3X in terwijl u de Record toets ingedrukt houdt. Op de display zal "CHI" komen te staan. Druk op één van de flash toetsen gaande van 1-16 om de MIDI in te koppelen aan één van de kanalen. Wanneer de LED boven dit kanaal brandt; is het kanaal goed ingesteld. Druk daarna de Record toets terug in + de Record Exit toets om de MIDI setup te verlaten.
- MIDI OUT kanaal Instellen: Druk Flash toets 2 3X in terwijl u de Record toets ingedrukt houdt. Op de display zal "CHO" komen te staan. Druk op één van de flash toetsen gaande van 1-16 om de MIDI OUT te koppelen aan één van de kanalen. Wanneer de LED boven dit kanaal brandt, is het kanaal goed heeft ingesteld. Druk daarna de Record toets terug in + de Record Exit toets om de MIDI setup te verlaten.
- MIDI file dump ontvangen: Druk Flash toets 3 - 3X in terwijl u de Record toets ingedrukt houdt. Op de display zal "IN" komen te staan, wat aanduidt dat het toestel klaar is om de file dump te ontvangen.
- MIDI file dump verzenden: Druk Flash toets 4 3X in terwijl u de Record toets ingedrukt houdt. Op de display zal "OUT" komen te staan, wat aanduidt dat het toestel klaar is om de file dump te verzenden.
- BELANGRIJK:
- Gedurende een file dump zal geen enkele andere functie van de CMX24 werken. Wanneer deze file dump klaar is, zal u terug gebruik kunnen maken van de andere functies.
WERKSCHEMA (VOOR MEER INFO ZIE VORIG HOOFDSTUK)
• Beveiligde modus activeren
• Programmeer modus activeren
• Druk en houdt ingedrukt de
• Druk en laat los de
• Druk en laat los de
• Druk en laat los de
• Druk en lost les de «PRESET AR» tests
- Druk en laat los de «PRESET A 8» to
- L'octo: «RECORD/SHIFT», texto los
• Laat de «RECORD/SHIFT» todos los
• Edit modus activeren
!! Gaat alleen als programmeer modus actief is.
• Sturing leegmaken
!! Volgende procedure wist het gehele geheugen !!
NEDERLANDS HANDLEIDING
De programmeer modus moet actief zijn !
• Druk en houdt ingedrukt de
• Druk en laat los de
• Druk en laat los de
• Druk en laat los de
• Druk en laat los de
• Laat de
Werkgeheugen leeg maken
Scene bewaren
Programmeer modus actief
Scene wijzigen
Programmeer modus actief
Chase bewaren
Programmeer modus actief
Chase lichtstandenwijzigen
Programmeer modus actief
Chase lichtstand toevoegen
Programmeer modus actief
Chase lichtstand verwijderen
Programmeer modus actief
Edit modus activeren
Intensiteit verhogen
Intensiteit verlagen
herhalen voor elke lichtstand
Edit modus activeren
Intensiteit verhogen
Intensiteit verlagen
Edit modus verlaten
Edit modus activeren
Lichtstand selecteren WAARVOOR de
nieuwe lichtstand moet komen
Lichtstand toevogen
Edit modus verlaten
Edit modus activeren
Lichtstand verwijderen
Edit modus verlaten
NEDERLANDS HANDLEIDING
EIGENSCHAPPEN
AC/DC Power adapter:
DMX uitgangen:
MIDI-signaal: 5pin standaard DIN
Audio ingang:
Afmetingen:
Gewicht:
AC 230V, 50Hz → 12Vdc / 500mA (of hoger)
3pin XLR
100 mV\~1 Vpp & interne microfoon
482 × 264 × 85 mm
4,3 kg
Elke inlichtingkan veranderen zonderwaarschuwing vooraf.
U kan de laatste versie van deze handleiding downloaden via onze website: www.beglec.com
