BEDIENUNGSANLEITUNG CMX24 JBSYSTEMS

Bedienungsanleitung DU

WWW.BEGLEC.COM

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

28. PRESET B faders:

EERSTE INGEBRUIKNAME

Stel de lichtstand in:

Stel de eerste lichtstand in:

• Kanaal 1 op 100%

• Alle andere kanalen op 0%

Stel de vierde lichtstand in

• Kanaal 4 op 100%

C. Lichtstandenverwideren:

Lichtstand opslaan in werkgeheugen

Pagina selecteren

+ Werkgeheugen in preset B

Lichtstand opslaanin werkgeheugen

Pagina selecteren

+

+

Interstitut Verlagen Edit modus verlaten

Lichtstand selecteren

Lichtstand selecteren

DEUTSCH BEDIENUNGSANLEITUNG

BEDIENUNGSANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems ^2 -Produkts entschieden haben. Bitte lesen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet, sowie zu Ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

- Lichtsteuerpult mit 12 bzw. 24 Kanäle im WideModus

• 48 Programme/Scenen unterteilt in 4 Seiten speicherbar

- Chaserfunktion für Programme (automatisch oder manuell)

- Manuelle Kontrolle der 24 Fader (Speed control, Dimmung...)

- Weitere Funktionen: Black-out, Tap sync, step change, Dimmerkurve

- Ideal für den Gebrauch auf Bühnen und Theatern

VOR DER ERSTBENUTZUNG

Überprüfen Sie den Inhalt:

FolgendeTeile müssen sich in der Geräteverpackung befinden:

- CMX24

• Bedienungsanleitung

• DMX Kabel

- AC/DC Adapter

Wichtige Hinweise:

Wichtigerinnweise.

- Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen. Gerät bitte nicht benutzen, sondern unverzüglich mit ihrem Händler in Verbindung setzen.

- Wichtiger Hinweis: Das Gerät hat das Work unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.

- Die Bedienungsanleitung, für zukünftiges Nachschlagen, bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes, bitte Bedienungsanleitung beifügen.

- Aus Umweltschutzgründen, Verpackung bitte wiederverwenden, oder richtig trennen.

SICHERHEITSHINWEISE

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen!

Dieses Symbolbedeutet: Lampenvorschaltgerät

Die Vorrichtung ist geeignet zur Installation auf gängigen entflammbaren Oberflächen. Gängige entflammbare Oberflächen umfassen Baumaterialien wie Holz oder holzhaltige Baustoffe mit einer Dicke von über 2mm.

DEUTSCH BEDIENUNGSANLEITUNG

• Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation lassen sie das Gerät bitte nach dem Transport in einer warmen Umgebung einige Zeit zum Temperaturausgleich stehen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metalgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Keine mit Flüssigkeit gefüllten Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollten nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen
  • Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedienen.
• Umgebungstemperatur darf40°C nicht überschreiten.
• Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
  • Die Netzsteckdose sollte immer gut erreichbar sein um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen!
• Um eine Gefahr zu vermeiden, soll das Gerät nur mit dem mitgelieferten Adapter benutzt werden. Ist der Adapter beschädigt, darf nur durch einen gleichen Adapter ersetzt werden.
• Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherungplemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und mit Händler in Verbindung setzen.
• Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

ANSCHLÜSSE

Ein Signalabschluss verringert Signalfehler und verhindert Übertragungsprobleme und Störungen. Es ist ratsam stets einen DMX Abschlusswiderstand (120 Ohm 1/4W) zwischen Pin2 (DMX-) und Pin3 (DMX+) auf dem letzten Gerät in der Kette anzubringen.

WARTUNG

Die Reinigung des Geräts erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermaiden Sie, dass Wasser in das Gerätinnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, welche das Gerät beschädigen würden.

DEUTSCH BEDIENUNGSANLEITUNG

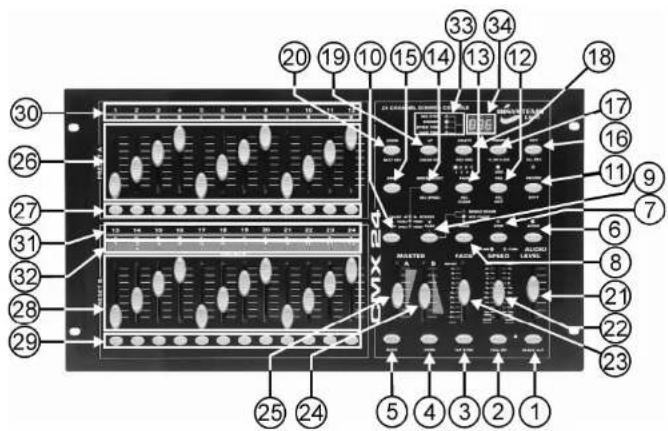

FUNKTIONEN (VORDERSEITE)

1. BLACKOUT Taste: Wechselt zwischen Blackout (alle DMX-Werte auf 0) und normal. Die Leuchte neben der Taste blinkt, wenn BLACKOUT eingeschaltet ist. Die DMX-Werte werden allerdings noch weiter auf den grünen LEDs (Nummer 30/31 auf der Abbildung) angezeigt.
2. FULL-ON Taste: Solange diese Taste gedrückt ist, haben alle Kanäle maximale Intensität, ungeachtet des eingeschalleten Modus und der Blackout-Funktion. Die Dark-Taste (Nummer 15) hat allerdings Vorrang.
3. TAP SYNC Taste: Durch zweimaliges Drücken dieser Taste kann die Chase-Geschwindigkeit eingestellt werden. Durch Verschieben des {SPEED} Faders wird diese Einstellung rückgängig gemacht. Dies gilt nicht für die Preset B Fader (Nummer 29), deren Geschwindigkeit gespeichert ist.
4. HOME Taste: Nur verwendbar im Chase/Scenen Modus (siehe Kapitel "Inbetriebnahme" für weiter Infos). Mit dieser Taste kann ein Kanal, der im BLIND-Modus steht (siehe Taste). In den Normalmodus zurückgesetzt werden. Man drückt somit auf + um einen Preset B Fader in den Normalmodus zurückzusetzen.
5. BLIND Taste: Nur verwendbar im Chase/Scenen Modus (siehe Kapitel "inbetriebnahme" für weiter Infos). Mit dieser Taste kann ein Kanal in den BLIND-Modus gesetzt werden. In diesem Modus wird die Intensität des Kanals nur von dem Preset Fader (A für Kanäle 1 bis einschließlich 12. B für Kanäle 13 bis einschließlich 24) kann und dem Master A Fader bestimmt. Chase oder Scenen, die in einem Preset B Fader gespeichert sind, haben somit keinen Einfluss. Man drückt also auf + um den Kanal in den Blind Modus zu bringen.
6. AUDIO Taste: Mit dieser Taste kann die Audio-Funktion (de-aktiviert werden (Led über Audio-Taste leuchtet oder leuchtet nicht). Wenn die Audio-Funktion eingeschaftet ist, wird die Ablaufgeschwindigkeit der Scenen von den Chases durch ein Audiosignal, das durch das interne Mikro aufgenommen oder über den LINE IN Stecker (Nummer 5 auf der Rückseite des Geräts) eingeführt wird, gesteuert. Der (SPEED) Fader, die und Tasten haben keinen Einfluss. Die Audio-Funktion ist nicht verwendbar für Chases, deren Geschwindlichkeit in einem Preset B.Fader gespeichert ist.
7. STEP Taste: Mit dieser Taste kann man die Scenen von Chases manuell durchlaufen. Der [SPEED] Fader muss sich allerdings in der untersten Position (SHOW MODE) befinden oder Sie müssen im EDIT-Modus arbeiten. Hat keinen Einfluss auf Chases, deren Geschwindigkeit im Presel B Fader gespeichert ist.

DEUTSCH BEDIENUNGSANLEITUNG

1. HOLD Taste: Solang diese Taste gedrückt ist, bleibt die aktuelle Lichtstimmung bestehen. Wird die Taste losgelassen wird die neue Lichtstimmung entsprechend der mit dem FADE Fader eingestellten Zeit einladen. Mit den DARK, FULL-ON, BLACK OUT, PRESET Tasten kann die Lichtstimmung jederzeit verändert werden.

2. PARKTaste:

• Im Single Preset Modus: keine Funktion
• Im Double Preset Modus: Flash Taste für MASTER B Fader (iFADE) Fader beachten)
- Chase/Scene Modus: Wahltaste zwischen Single Chase oder Mix Chase

1. 1-24 Taste: Flash Taste für Master A Fader (FADE) Fader beachten)

2. RECORD/SHIFT Taste: Wird verwendet, um Schritte zu programmieren oder um in den Programm-Modus zu gehen. Diese Taste hat, wenn sie gemeinsam mit der Shift-Taste gedrückt wird, je nach Tastenkombinationverschiedene Funktionen:

Beispiele:

• : Scene speichern in Arbeitspeicher

• + : Programmieren oder Edit-Modus verlassen
  • + : Arbeitsspeicher leeren
  • + <1>, <5>, <6>, <8>: Programmier-Modus aktivieren
• + <1>, <3>, <2>, <3>: Kompletten Speicher leeran nur vom Programmier-Modus aus
• + <% or 0-255>: Display-Modus wählen (in % oder DMX-Wert)
  • + <5> <5> <5>: 5 min-Bereich wählen für den (SPEED) Fader

• + <10>, <10>, <10>: 10 min-Bereich wählen für den {SPEED} Fader

• ADD KILL/REC EXIT Taste:

- ADD-Modus: ([ADD KILL] Leuchte ist aus) durch das Drücken einer Preset Flash Taste wird das Preset auf 100% gesetzt, ungeachtet der Stellung des {FADE} Faders

• KILL-Modus: ([ADD KILL] Leuchte brennt)
- im Single Preset oder Double Preset Modus: durch das Drücken einer Preset A oder B Taste werden die gedrückten Kanäle auf 100% gesetzt. Die anderen Kanäle werden gedämpft.
- im Chase/Scenen Modus: Durch das Drücken der Preset A Taste werden die Kanäle, deren Preset A Taste gedrückt ist auf 100% gesetzt. Die anderen Kanäle werden gedämpft. Durch das Drücken der Preset B Taste wird der Preset B auf 100% gesetzt, ungeachtet der Stellung des Faders. Dies ist eigentlich der ADD-Modus.
- + : Mit dieser Tastenkombination kann man auch den Programmier- oder Edit-Modusverlassen:

1. PAGE/REC CLEARTaste:

• : Mit dieser Taste können die 4 Seiten durchblättert werden. Die 4 LEDs über dieser Taste zeigen an, auf welcher Seite Sie gerade arbeiten.
- + : Wird verwendet, um den Arbeitsspeicher zu leeren.

1. MODE SELECT/REC SPEED Taste:

2. MODE SELECT: Diese Taste ermöglicht eine Auswahl zwischen Chase/Scenen, Single Preset- und Double Preset-Modus.

3. REC SPEED: (im MIX Modus!): in Kombination mit einem Preset B Fader ermöglicht diese Taste gleichzeitig die Geschwindigkeit eines Chases in einem Preset B Fader im Chase/Scene Modus zuspeichern

- Stellen Sie die gewünschte Geschwindigkeit des Chases über den (SPEED) Fader oder die Taste ein. Setzen Sie den (SPEED) Fader in die unterste Position (SHOW MODE) um die Zeitangabe wieder zu löschen.

o+

1. DARK Taste: Solang diese Taste gedrückt ist, stehen alle Kanäle auf 0, ungeachtet des Modus, des Blackouts und der Full-on Funktion.

2. EDIT/ALL REV Taste:

• Edit: Hermit gehen Sie über zum Edit-Modus: +
• ALL REV: Bei allen Chases eine Richtungsänderung vornehmen

1. INSERT/% or 0-255 Taste:

• INSERT: Chase eine Lichtstimmung zuweisen (Siehe Chase-Änderungen)
• % or 0-255: Display-Modus ändern (Wechseln zwischen % und DMX-Werten)

DEUTSCH BEDIENUNGSANLEITUNG

18. DELETE/REV ONE Taste:

- DELETE: Scene aus Chase löschen (siehe Chase-Änderungen, Lichtstimmung löschen)

• REV ONE: Die Chase-Richtung eines Chases ändern: +

19. UP/CHASEREV Taste:

• UP: Pegel des Kanals erhöhen im Edit-Modus: +

- CHASE REV: Die Chase-Richtung von allen Chases verändern, deren Geschwindigkeit NICHT im Preset B Fader gespeichert ist.

20. DOWN/BEATREV Taste:

• DOWN: Pegel des Kanals verringern im Edit-Modus : +

- CHASE REV: Die Chase-Richtung aller Chases verändern, deren Geschwindigkeit im Preset B-Fader gespeichert ist:

1. AUDIO LEVEL Fader: Dieser Fader ermöglicht die Einstellung des Audio-Pegels. Wenn der Audio-Modus aktiv ist (siehe Nummer 6), werden Scenen und Chases im Takt der Musik abgespielt.

2. SPEED Fader: dient zur Einstellung des "Chase Speeds". Mit Hilfe des nachfolgenden Schemas lässt sich die gewünschte Geschwindigkeit leicht einstellen (x steht für eine Zahl zwischen 0 und 9):

Display Zeit:
0.xx	Millisekunde: z.B. 0.10 ist 100 Millisekunden
x.xx	Sekunde: z.B.1.20 ist 1 Sekunde und 200 Millisekunden
xx.0	Sekunde: z.B. 10.1 ist 10 Sekunden und 100 Millisekunden
x.xx.	Minuten: z.B. 1.05 ist 1 Minute und 5 Sekunden
xx.x.	Minuten z.B. 10.0. ist 19 Minuten
Sho	Show-Modus

- Es bestehen 2 Bereichsmöglichkeiten für den Speed Fader:

o + <5>, <5>, <5> für den 5-Minuten-Bereich

o+ <10>, <10>, <10> für den 10-Minuten-Bereich

• Die Geschwindigkeit kann in einem Preset B Fader gespeichert werden:

o +

- Setzen Sie den SPEED Fader in die unterste Position (SHOW MODE), um die Zeitangabe zu löschen

1. FADE Fader: dient zur Einstellung der "Fade Time" (Überblendzeit). Beachten Sie nachfolgendes Schema zur Einstellung Ihrer Fade-Zeit. (x steht für eine Zahl zwischen 0 und 9)

Display Zeit
0.xx	Millisekunde: z.B. 0.10 ist 100 Millisekunden
x.xx	Sekunde: z.B. 1.20 ist 1 Sekunde und 200 Millisekunden
xx.0	Sekunde: z.B. 10.1 ist 10 Sekunde, und 100 Millisekunden
x.xx.	Minuten: z.B. 1.05 ist 1 Minute und 5 Sekunden
xx.x.	Minuten: z.B. 10.0, ist 10 Minuten

24. MASTER B Fader:

• Single Preset Modus: kein Einfluss

- Double Preset und Chase/Scene Modus: Master der Preset B Fader, die unterste Position ist 100%, die oberste Position ist 0%

25. MASTER A

- Single Preset Modus: Master der Preset A und B Fader, unterste Position ist 0%, oberste Position ist 100%

- Double Preset und Chase/Scene Modus: Master des Preset A Fader, unterste Position ist 0%, oberste Position ist 100%

1. PRESET A SCHIEBEREGLER: benutzen Sie diese Regler zur Einstellung der Werte der Kanäle 1 bis 12.

2. FLASH A Tasten: Durch Drücken einer Flash Taste bringen Sie die Intensität dieses Kanals auf 100%.

DEUTSCH BEDIENUNGSANLEITUNG

28. PRESET B SCHIEBEREGLER:

- Single Preset Modus: Benutzen Sie diese Regler zur Einstellung der Werte der Kanäle 12 bis 24.

- Double Preset Modus: In diesem Modus kann die Steuerung als eine 12-Kanal A-B Steuerung benutzt werden, wobei alle Kanal A/B Fader dasselbe ansteuem.

- Chase/Scene Modus: Dieser Modus der Steuerung ermöglicht auf jedem Preset B Fader eine vollständige Lichtstimmung (24 Kanäle), eine Scene oder ein Chase genannt, zu speichern. Darüber hinaus stehen vier Seiten zur Verfügung, so dass insgesamt 48 Scenen/Chases gespeichert werden können.

29. FLASH B Tasten:

- Single Preset Modus: benutzen Sie diese Tasten, um die Kanäle 12 bis 24 zeitweise auf maximale Leistung zu setzen (siehe Flash A Tasten).

• Double Preset Modus: Die Flash B Tasten steuern die Flash A Tasten an.

- Chase/Scene Modus: dient gemeinsam mit der RECORD/SHIFT Taste um Chases in den Preset B Schiebereglem zu speichern. Wenn Sie diese Flash Tasten eine Zeitlang gedrückt halten, wird der auf diesem Kanal gespeicherte Chase abgespielt.

1. STATUSLEDs Kanal 1-12: Zeigen die Intensität des betreffenden Kanals an

2. STATUSLEDs Kanal 13-24: Zeigen den Status des betreffenden Kanals an

3. STATUSLEDs Chases: Wenn Sie Preset B Fader verschieben und die orange Leuchte über diesem Kanal aufleuchtet, bedeutet dies, dass ein Chase auf diesem Kanal gespeichert ist. Diese Leds zeigen die Intensität an, mit der ein Chase abgespielt wird.

4. SPEED/FADER/DIMMER/REC STEP AKTIVITÄT LEDs: Die Speed Time LED wird zum Beispiel aufleuchten, wenn Sie den Speed Fader verschieben.

5. DISPLAY: Zeigt die Tätigkeit an, die Sie gerade ausführen, oder den Programmierstatus von Scenen undChases

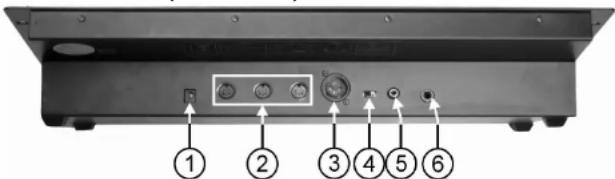

FUNKTIONEN (RÜCKSEITE)

1. DC INPUT: verbinden Sie den mitgelieferten AC/DC Adapter mit diesem Anschluss. Sollten Sie aus bestimmten Gründen einen anderen Adapter anschließen müssen, verwenden Sie stets einen 9 - 12Vdc Adapter von mindestens 300mA mit in der Mitte angeordnetem + Pol.
2. MIDI THRU(links)/OUT(Mitte)/IN(rechts): Hier können Sie einen externe MIDI-Controller anschließen (für weitere Infos, siehe Kapitel "Inbetriebnahme")
3. DMX OUT: Sendet DMX Signale zu den angeschlossenen Geräten
4. DMX POLARITY SCHALTER: ein DMX-Signal hat normalerweise folgende Verbindungen:

1-Masse * 2- - Daten * 3- + Daten

Es kann vorkommen, dass das Kabel umgekehrt angeschlossen ist, so dass der DMX-Anschluss nicht funktioniert. Dieses Problem kann mit Hilfe dieses Schalters behoben werden. Wenn Ihr DMX nicht funktioniert und alle DMX-Geräte korrekt adressiert sind, können Sie diesen Schalter probieren. Setzen Sie diesen Schalter unter normalen Umständen stets ganz nach links.

1. AUDIO Input: Hier schließen Sie ein Audio Line Signal an, damit Ihre angeschlossenen Lichtelfekte/Lampen von der Musik gesleuert werden

2. REMOTE Eingang: Mit Hilfe eines Stereo-JACKs können Sie den Ausgang auf BLACK OUT oder FULL ON schalten:

3. Ring des JACKs zur Masse: BLACK OUT kann an- und ausgeschaltet werden

4. Spitze des JACKs zur Masse: FULL ON ist aktiv, solange die Spitze an der Masse liegt

DEUTSCH BEDIENUNGSANLEITUNG

INBETRIEBNAHME...

Vorliegendes Kapitel erklärt die Arbeitsweise des CMX24 Schritt für Schritt. Wir empfehlen, die einzelnen Schrittegründlichdurchzugehen.

- Anschalten:

Das CMX24 besitzt keinen An-/Ausschatknopf. Der mitgelieferte Adapter muss mit dem DC INPUT Anschluss und dem Ruhekontakt verbunden werden. Sobald dies geschehen ist, wird das CMX24 angeschaltet.

• Anschluss an Dimmer

Das CMX24 ist mit einem 3-poligen XLR Steckverbinder DMX OUT ausgestattet. Neben dem Verbinder befindet sich ein Schiebeschalter, mit dem die Polarität des DMX-Signals ausgewählt werden kann. Normalerweise muss sich dieser Schalter an der Seite des XLR-Anschlussesbefinden. Wenn die angeschlossenen DMX-Geräte nicht korrekt funktionieren, müssen Sie diesen Schalter in die andere Position schieben. !!! Wlichtig: vergessen Sie nicht die Startadressen der Dimmer korrekt einzustellen!!!

Grundlagen

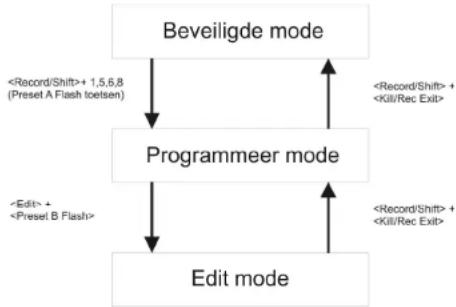

Das CMX24 kann sich in verschiedenen Modusarten befinden, denen unterschiedliche Tastenzuweisungen entsprechen. Um sicherzugehen, dass die Steuerung sich im richtigen Modus befindet, damit Sie der Anleitung folgen können, müssen Sie Folgendes tun:

• Schalten sie das CMX aus und anschließend wieder an

• Schieben Sie die folgenden Fader in die unterste Position
• alle {PRESET A} Fader (12 insgesamt)
• alle {PRESET B} Fader (12 insgesamt)
• {MASTER B} Fader
• [AUDIO LEVEL] Fader
• {SPEED} Fader

• Schieben Sie die folgenden Fader in die oberste Position

- {MASTER A} Fader

- {FADE} Fader

• Wählen Sie Single Preset Modus

Taste kurz drücken bis die [SINGLE PRESET] Leuchte aufleuchtet (belindet sich über Master A und Master B Fader)

- Wählen Sie Seite 1

o Taste kurz drücken bis die [PAGE 1] Leuchte aufleuchtet,
befindet sich über der SEITE Taste. – Wählen Sie 5 min-Geschwindigkeitsbereich
- + Taste drücken und gedrückt halten

o Taste kurzdrücken

o Taste kurzdrücken

o Taste kurzdrücken

o. Taste loslasse

o [5 mln] Leuchte über SPEED Fader muss jetzt leuchten

- Verlassen Sie eventuell den Programmier- oder Edit-Modus, gehen Sie so zum geschützten Modus

o + Taste drücken und gedrückt halten

a Taste kurz drücken

a. Taste loslassen

- Sollte die rote Leuchte über der RECORD/SHIFT Taste brennen, wiederholen Sie dieser Verfahren auch einmal bis die Leuchte ausgehend.

- Wenn der Audio-Modus aktiv ist, die [AUDIO] Leuchte brennt, diesen ausschalten

a

- BlackoutLeuchte ausmachen

o Normalerweise blinkt jetzt die [BLACK OUT] Leuchte neben der BLACK OUT Taste.

o Taste kurz drücken, um die Leuchte auszuschalten.

a. Solange die Leuchte blinkt, bleiben die Lichtquellen aus.

- Display Mode

Beim Verschieben eines Faders erscheint die eingestellte Intensität auf dem Display.

DEUTSCH BEDIENUNGSANLEITUNG

Die [DIMMER] Leuchte neben dem Display brennt, um anzugeben, dass das Display die Intensität eines Dimmers anzeigt. Wenn Sie Dimmer und Lichtquellen angeschlossen haben, werden die Lichtquellen auch in der eingestellten Intensität leuchten.

Sie können wählen, ob das Display die Intensität mit Werten zwischen 0 und 100 anzeigt, das heißt in Prozent, oder mit Werten zwischen 0 und 255, das heißt in DMX-Werten.

Sie können dieAnzeige (zwischen % und DMX) ändern durch

• Taste drücken und gedrückt halten
• Taste kurz drücken
• Taste loslassen

Um diese Einstellung von neuem vorzunehmen, kehren Sie zur ursprünglichen Anzeige zurück.

Aufgepasst: Das Display zeigt immer den Wert des Faders und somit nicht die tatsächliche Intensität der Lampe an.

- Single Preset

In diesem Modus kann die Intensität aller 24 Kanäle des CMX24 eingestellt werden. Stellen Sie eine Lichtstimmung ein, indem Sie alle PRESET A und PRESET B Fader in eine beliebige Position schieben. Beachten Sie die grünen LEDs über jedem PRESET A und PRESET B Fader. Diese LEDs geben die Intensität der Kanäle an. Wenn Sie die Dimmer und Lichtquellen angeschlossen haben, müssen die Lichtquellen auch brennen.

Schieben Sie den {MASTER A} Fader langsam nach unten. Sie sehen, dass alle Leuchten (und Ihre Lichtquellen) langsam ausgehen. Mit diesem Fader stellen Sie die maximale Intensität ein. Im Single Preset Modus hat der MASTER B Fader keine Funktion.

Halten Sie die <1-24> Taste über dem Master A Fader gedrückt. Sie sehen, dass die grünen Leuchten (und Ihre Lichtquellen) wieder brennen. Solang diese Taste gedrückt ist, befindet sich Master A auf 100, obwohl der Fader nicht auf 100 Prozent steht.

Halten Sie die Taste unter dem PRESET A 2 Fader gedrückt. Die grüne Leuchte brennt in voller Intensität (sowie die angeschlossenen Lichtquelle). Mit den Tasten unter den Fadern können die Kanäle auf maximale Intensität gesetzt werden, ungeachtet der Position von Master A.

Halten Sie die Taste unter dem SPEED Fader gedrückt. Alle grünen Leuchten leuchten jetzt auf. Alle Kanäle werden jetzt auf maximale Intensität eingestellt.

Halten Sie die Taste (über dem Master A Fader) gedrückt. Alle Leuchten gehen jetzt aus. Solange diese Taste gedrückt ist, werden die Lampen aus sein. Dies ist eine Blackout-Funktion, aber ohne die Latch-Funktion der Blackout-Taste.

Drücken Sie kurz die Taste unter dem AUDIO LEVEL Fader. Die Leuchte neben dieser Taste blinkt und alle Leuchten werden ausgehen.

Halten Sie die Taste gedrückt, während Ihr Gerät noch immer im Blackout steht. Die Leuchten werden in ihrer vollen Intensität brennen. Die Full-on Taste hat somit Vorrang gegenüber der Blackout-Funktion.

Drücken Sie die Taste und halten Sie sie gedrückt während Ihr Gerät noch immer im Blackout steht und Sie die Taste drücken. Die Leuchten werden ausgehen. Die Dark-Taste hat somit Vorrang gegenüber der Full-on Taste.

Lassen Sie die Dark- und die Full-on Taste los. Alle Leuchten werden aufgrund der Blackout-Funktion ausgehen.

Drücken Sie nun auf eine PRESET A oder PRESET B Taste (unter den Fadern). Die Leuchte wird in maximaler Intensität brennen trotz der Blackout-Funktion. Die Preset- Taste hat Vorrang gegenüber dem Blackout.

Halten Sie zunächst eine PRESET A oder PRESET B Taste gedrückt und drücken Sie dann auf die Taste. Die Leuchte wird ausgehen. Die Dark-Taste hat Vorrang gegenüber der Preset-Taste. Die folgende Tabelle gibt die Rangliste der Tasten:

DARK

FULL-ON

PRESET

BLACK OUT

1-24

PARK

DEUTSCH BEDIENUNGSANLEITUNG

- Fade-Zelt

Mit dem FADE-Fader kann die Überblendzeit zwischen 0 (SOFORT) Sekunden und 10 Minuten eingestellt werden. Alle Lichtänderungen werden gemäß der eingestellten Zeit geschehen. Diese Funktion ist nützlich, um weiche Übergänge zwischen verschiedenen Lichtstimmungen zu erhalten. Die Fade-Zeit kann angepasst werden, solange der Übergang sich schnellern oder verlangsamen lässt.

Achten Sie darauf, dass sich der {MASTER A} Fader in der untersten Position befindet. Achten Sie darauf, dass sich der {PRESET A 1} Fader in der untersten Position befindet.

Verschieben Sie den {FADE} Fader, bis das Display [1.00] anzeigt. Dies bedeutet eine Zeit von 1 Sekunde.

Drücken Sie auf die Taste unter dem Fader. Die grüne Leuchte wird direkt brennen (und Ihre Lichtquelle). Die Fade-Zeit gilt somit nicht für die Preset-Tasten. Dies gilt auch für die DARK, FULL-ON, BLACK-OUT, 1-24 und PARK Taste. Nur die Fader werden beeinflusst.

Die Dezimalzahlen bedeuten unterschiedliche Zeiten. Die folgende Tabelle gibt eine Übersicht. (x bedeutet eine Zahl zwischen 0 und 9)

Display Zeit
0.xx Millisekunde
x.xx Sekunde	z.B. 0.10 ist 100 Millisekunden
	z.B. 1.20 ist 1 Sekunde und 200 Millisekunden
xx.0 Sekunde	z.B. 10.1 ist 10 Sekunden und 100 Millisekunden
x.xx.	Minuten
	z.B. 1.05 ist 1 Minute und 5 Sekunden
xx.x.	Minuten
	z.B. 10.0, ist 10 Minuten

• HOLD

Achten Sie darauf, dass der {FADE} Fader in der obersten Position steht.

Achten Sie darauf, dass der {MASTER A} Fader in der obersten Position steht.

Achten Sie darauf, dass alle Preset Fader (sowohl A als B) in der untersten Position stehen.

- Setzen Sie {PRESET A 1} auf 75%.

- Setzen Sie {PRESET A 2} auf 50%.

Drücken sie auf die Taste über dem FADE-Fader und halten Sie diesen gedrückt. Die Leuchte über dieser Taste leuchtet auf.

- Setzen Sie {PRESET A1} auf 0%.

- Setzen Sie {PRESET A2} auf 100%.

- Setzen Sie (PRESET A3) auf 75%

- Setzen Sie (PRESET A4) auf 100%.

Die Spots nehmen diese Intensität nicht an, sondern behalten die aktuelle Intensität.

Lassen Sie die Taste los

Die Soots nehmen direkt die neue Intensität an.

Mit der HOLD Taste kann die aktuelle Lichtstimmung beibehalten werden, während eine nachfolgende eingestellt wird.

Verschieben Sie nun den {FADE} Fader, bis das Display [10.0] anzeigt (10 Sekunden Fade-Zeit).

Halten Sie die Taste gedrückt.

- Setzen Sie {PRESET A 1} auf 100%.

- Setzen Sie {PRESET A 2} auf 10%.

- Setzen Sie (PRESET A 3) auf 75%

- Setzen Sin (PRESET A 4) auf 0%

Seizeln 3/8 (PRESET A4) auto.

Lassen Sie die Taste los.

Die Lichtstimmung wird nun langsam (in 10 Sekunden) von der vorigen zur neuen ändern. Man erhält einen perfekten Fade. Die HOLD Taste funktioniert immer in gleich welchem Modus.

DEUTSCH BEDIENUNGSANLEITUNG

- DOUBLE PRESET

In diesem Modus kann die Steuerung als eine 12-Kanal A-B Steuerung verwendet werden. Wechseln Sie zum Double Preset-Modus:

- Taste kurz drücken bis die [DOUBLE PRESET] Leuchte über den Master A und den Master B Fadem aufleuchtet.

Stellen Sie die folgenden Fader ein:

• {PRESET A1} Fader auf Position 100%

• {PRESET A2} Eader auf Position 50%

• {PRESET A 3} Fader auf Position 25%

• (PRESET A4 - 12) Eader auf Position 0%

{PRESET A4 - 12} Feder auf Position 06/

• {PRESET B 2} Fader auf Position 50% • {PRESET B 3} Fader auf Position 75%

• {PRESET B 3} Fader auf Position 75%

• (PRESET B 4) Fader auf Position 100%

• {PRESET B 5} Fader auf Position 50%

• {PRESET B6 - 12} Fader auf Position 0%

• {MASTER A} Fader auf 0% (oberste Position!!!)

• {MASTER B} Fader auf 0% (oberste Position!!!)

Keine einzige Leuchte wird brennen.

Verschieben Sie den {MASTER A} Fader langsam auf 100% (oberste Position). Kanäle 1 bis einschließlich 3 brennen auf 100%, 50% und 25%. D

Verschieben Sie nun gleichzeitig den {MASTER A} Fader und den {MASTER B} Fader zur untersten Position. Der Master A geht auf 0% und der Master B geht auf 100%. Die Kanäle I bis einschließlich 5 brennen auf 0%, 50%, 75%, 100% und 50%. Somit hat man ein Fade von der ersten zur zweiten Lichtstimmungemacht.

Diese Lichtstimmungen können durch die PRESET B Fader geändert werden. Das Verschieben der PRESET A Fader hat keinen Einfluss.

Auf den PRESET A Fadem kann jetzt eine neue Lichtstimmung eingestellt werden.

Verschieben Sie jetzt gleichzeitig und züglich den [MASTER A] Fader und den [MASTER B] Fader auf die oberste Position. Der Master A geht auf 100% und der Master B geht auf 0%. Man sieht ein langsames Fade (in 5 Sekunden) von der einen Lichtstimmung in die andere. Dies nennt man den A-B Preset Modus

WICHTIG: Verschieben Sie nun den (MASTER A) Fader auf 100% (oberste Position) und den (MASTER B) Fader auf 100% (unterste Position). Das CMX24 wird jetzt stets den höchsten Wert wählen.

• Kanal 1 auf100%

• Kanal 2 auf 50% (A-50% ist höher als B:25%)

Kanal 2 auf 75% (B-75% ist höher als A-25%)

Wichtig ist, stets zu bedenken, dass dies nur funktioniert, wenn BEIDE Master auf 100 % stehen

Der höchste Intensitätswert hat somit Vorrang. In der Praxis wird der Kanalwert wie folgt berechnet:

• PARK

Stellen Sie den (MASTER A) Fader und den (MASTER B) Fader ein auf 50%, beide in der mittleren Position. Die Lichtstimmung in einer Kombination von beiden Presets.

Drücken Sie auf die Taste über dem Master B Fader und halten Sie diese gedrückt. Master B wird nun auf 100% gesetzt, sichtbar auf den grünen Leuchten. Wenn eine Fade-Zeit eingestellt ist, wird dies langsam geschehen.

Drücken Sie auf die <1-24> Taste über dem Maste A Fader und halten Sie diese gedrückt. Master A wird nun auf 100% gesetzt, sichtbar auf den grünen Leuchten. Wenn eine Fade-Zeit eingestellt ist, wird dies langsam geschehen.

- CHASE/SCENENMode

Dieser Steuerungsmodus ermöglicht das Speichern einer kompletten Lichtstimmung (24 Kanäle), eine Scene oder ein Chase genannt, auf jedem Preset B Fader. Daneben stehen vier Seiten zur Verfügung, um insgesamt 48 Scenen/Chaseszu speichern.

Dieser Modus kann folgendermaßen aktiviert werden.

- Taste kurz drücken bis die [CHASE SCENEN] Leuchte über den Master A und Master B Fadem aufleuchtet.

DEUTSCH BEDIENUNGSANLEITUNG

Begriffe:

- Scene/Chase:

Eine Scene ist ein Lichtbild, das die Intensität für die 24 Kanäle speichert, das ist somit ein Chase mit nur einem Lichtbild. Da nur ein Lichtbild besteht, wird dieses immer ausgestrahlt.

Ein Chase enthält mehrer Lichtbilder mit pro Lichtbild die Intensität von 24 Kanälen. Die Lichtbilder werden nacheinander ausgestrahlt (Geschwindigkeit ist einstellbar).

Es gibt 4 Seiten mit 12 PRESET B Fadern, von denen jeder eine Scene oder ein Chase enthalten kann. Somit können insgesamt 48 Chases/Scenen gespeichert werden.

- Record Mode:

Das CMX24 kann sich in drei Record Modi befinden:

o Geschützter Modus, in diesem Modus können keine Programme geändert werden.
o Programmier-Modus, in diesem Modus können Programme gespeichert und gelöscht
werden
Edit-Modus, in diesem Modus können Programme geändert werden

Der geschützte Modus und der Programmier-Modus sind jederzeit verfügbar ungeachdet des Single Preset, Double Preset und Chase/Scenen Modus. Der Edit-Modus ist nur im Chase/Scenen Modus verfügbar. Das nachfolgende Schema erklärt, wie Sie von einem Modus in den anderen wechseln können.

- Wie erkennt man den Modus:

• Geschützter Modus: rote Leuchte über der Taste ist aus
• Programmier-Modus: rote Leuchte über der Taste brennt
• Edit-Modus: gelbe Leuchte über Preset B Fader brennt, ungeachtet der Stellung des Faders.

• Arbeitsspeicher

Beim Programmieren (Programmier Modus) wird ein Arbeitsspeicher eingesetzt. Man speichert das Lichtbild (die Lichtbilder) in diesem Speicher ab und anschließend wird dies einem Preset B Fader zugeordnet. Der Arbeitsspeicher behält seinen Inhalt bis dieser zugeordnet oder gelöscht wird ( + ).

Dieser Speicher wird im Edit-Modus nicht verwendet, dort werden die Lichtbilder direkt im Preset B Fader gespeichert.

In den folgenden Absätzen werden die Methoden zur Programmierung und Änderung der Chases/Scenen erklärt.

• Programmier-Modus aktivieren

Programmier-Modus aktivieren

• Halten Sie die Taste gedrückt.
  Drücken Sie kurz auf die Taste.
  Drücken Sie kurz auf die Taste.

DEUTSCH BEDIENUNGSANLEITUNG

o Drücken Sie kurz auf die Taste
o Drücken Sie kurz auf die Taste
o Lassen Sie die Taste los

Die rote Leuchte über der RECORD/SHIFT Taste brennt jetzt.

!! Dieser Modus bleibt nun eingeschaltet, auch wenn die Steuerung ausgeschaltet wird, bis man den Modus verlässl. Es ist ratsam, den Modus zu verlassen, sobald die Lichtbilder

programmiert/geändert sind. So verhindern Sie, dass eine nicht mit der Steuerung vertraute Person Ihre Programme ändern kann.

- Programmier-Modus verlassen für geschützten Modus

Verlassen Sie den Programmier-Modus mit:

• Halten Sie die Taste gedrückt

- Drücken Sie kurz auf die Taste

• Lassen Sie die Taste los

Die role Leuchte über der RECORD/SHIFT Taste geht aus.

Wenn die Leuchte nicht ausgeht, waren Sie im Edit-Modus, wiederholen Sie dann noch einmal den Vorgang.

- Alles löschen

Sie können den gesamten Speicher löschen, indem Sie folgendermaßen vorgehen:

Aktivieren des Programmier-Modus

• Halten Sie die Taste gedrückt.
  o Drücken Sie kurz auf die Taste.
• Drücken Sie kurz auf die Taste.
  o Drücken Sie kurz auf die Taste
  o Drücken Sie kurz auf die Taste
  o Lassen Sie die Taste los

Die rote Leuchte über der RECORD/SHIFT Taste brennt jetzt.

!! Nachfolgendes Verfahren löscht den gesamten Speicher. Dies kann nicht rückgängig gemacht werden!!

Löschen des gesamten Speichers:

• Halten Sie die Taste gedrückt
- Drücken Sie kurz auf die Taste
- Drücken Sie kurz auf die Taste
• Drücken Sie kurz auf die «PRESET A 2» Taste
• Drücken Sie kurz auf die Taste
• Lassen Sie die Taste ins

- Scenespelchern

(Ist NUR im Programmier-Modus möglich.)

Achten Sie darauf, dass der Arbeitsspeicher leer ist:

• Halten Sie die Taste gedruckt
• Drücken Sie kurz auf die Taste
  • Lassen Sie die Taste los

Stellen Sie das Lichtbild ein:

• Wenn Sie nur 12 Kanäle einstellen möchten, tun Sie das mit den Preset A Fadern.
• Wenn Sie 24 Kanäle einstellen möchten, dann wechseln Sie in den Single Preset-Modus mit der Taste. Stellen Sie die Kanäle mit den Preset A und den Preset B Fadem ein.

Beispiel:

|:
• Kanal 1 auf 100%
- Kanal 2 auf 27%
• Kanal 3 auf 60%
• Kanal 4 bis einschließlich 8 auf 0%
- Kanal 9 auf 72%
• Kanal 10 auf 30%
• Kanal 11 auf 0%
- Kanal 12 auf 95%

DEUTSCH BEDIENUNGSANLEITUNG

Speichern Sie nun das Lichtbild im Arbeitsspeicher:

- Drücken Sie kurz auf die Taste

• Auf dem Display erscheint [001]

Die 001 auf dem Display zeigt an. dass Sie 1 Lichtbild im Arbeitsspeicher gespeichert haben.

Speichern Sie nun den Inhalt des Arbeitsspeichers unter dem Preset B 1 Fader von Seite 1

- Wählen Sie Seite 1 durch kurzes Drücken der Taste bis die Leuchte über

1 aufleuchtet.

• Halten Sie die Taste gedrückt

• Drücken Sie kurz auf die «PRESET B 1» Taste

• Lassen Sie die Taste los

Sie haben jetzt eine Scene unter dem PRESET B 1 Fader von Seite 1 gespeichert. Der Arbeitsspeicher ist geleert.

Scene zeigen

Im Chase/Scenen Modus können Sie die gespeicherte Scene jetzt wiedergeben. Achten Sie darauf, dass:

- Chase/Scenen Modus aktiv ist (mit Taste)

• {Master B} Fader sich in der untersten Stellung befindet

• MIX Chase aktiv ist, wählen Sie dies mit der Taste über dem MASTER B Fader im

Chase/Scenen Modus. Die [MIX CHASE] Leuchte befindet sich über dem FADE Fader, diese

mussbrennen

- Blackout nicht aktiv ist.

• Alle PRESET Fader (A und B) sich in der untersten Position befinden.

Schieben Sie nun den (PRESET B 1) Fader nach oben. Das gespeicherte Lichtbild erscheint auf den grünen LEDs (und Ihren Lichtquellen).

Sie können durch das gleichzeitige Setzen mehrerer Preset B Fader auf eine Position über 0 ein kombiniertes Lichtbild schaffen. Dessen Intensität Sie mit dem Master B Fader ändern können.

Mit den Preset B Flash Tasten können Sie die Lichtbilder auch schnell auf 100% setzen. Wiederholen Sie das Verfahren zum Speichern der Scenen noch einmal, um Lichtbilder auf die Seite 2 zu speichern. Achten Sie darauf, dass der Preset B Fader 1 bis einschließlich 3 von Seite 2 auch Lichtbilder enthalten (Achten Sie darauf, dass diese gut zu unterscheiden sind von den anderen Scenen). Überprüfen Sie diese Scenen auch.

Seite für Seite

Sie haben nun Lichtbilder für die Preset B Fader 1 bis einschließlich 6 von Seite 1 und die Preset B Faders 1 bis einschließlich 3 von Seite 2. Die Preset Fader 1 bis einschließlich 3 können nun 2 verschiedene Scenen zeigen, je nach Seitenwahl.

Führen Sie folgende Schritte aus:

- Setzen Sie alle {Preset B} Fader in die unterste Position.

- Aktivieren Sie die Seite 1 mit der Taste

• Schieben Sie (Preset B.1) Fader 1 in die oberste Position. Die gespeicherte Scene wird gezeigt.

- Aktivieren Sie Seite 2 mit der Taste

• Dieselbe Scene wird noch immer gezeigt

- Schieben Sie (Preset B.1) Fader in die unterste Position

- Schleben Sie (Preset B 1) Fader in die oberste Position. Die in Preset B 1 von Seite 2 gespeicherte Scene wird jetzt gezeigt.

- Der Inhalt des Preset B Faders hat somit geändert. Dies ist geschehen, als der Fader sich in der untersten Position befunden hat.

- Sceneändern

Manchmal erweist sich eine gespeicherte Scene als ungenügend. Dann kann man:

• Die Scene vollständig neu einstellen und speichern

• Die Scene durch eine Erhöhung oder Verringerung der Intensität bestimmter Kanälen anpassen

Man wendet dasselbe Verfahren an wie zum Speichem einer Scene. Sobald man mit + den Arbeitsspeicher im Preset B Fader speichert, wird das alte Lichtbild mit dem neuen überschrieben.

DEUTSCH BEDIENUNGSANLEITUNG

Wenn nur die Intensität von einem oder einigen Kanälen einer Scene geändert werden muss, ist es einfacher, die aktuelle Scene aufzurufen und diese anzupassen. Das CMX24 hat einen speziellen Edit-Modus, der eine Änderung der Kanäle ermöglicht.

Zunächst muss der gewünschte Preset B Fader, in der die Scene gespeichert ist, in den Edit-Modus gesetzt werden:

• Achten Sie darauf, dass der Programmier-Modus aktiv ist.
• Achten Sie darauf, dass Chase/Scenen aktiv ist.
• Setzen Sie alle Preset A Fader in die unterste Position
  • Wählen Sie die richtige Seite mit der Taste
• Bringen Sie den Preset B Eader in den Edit-Modus:

o Halten Sie die Taste gedrückt

o Drücken Sie kurz auf die Taste. X müssen Sie ersetzen durch 1, 2, 3, 4.
5, 6, 7, 8, 9, 10, 11 oder 12 entsprechend dem Preset B Fader, den Sie anpassen möchten
o Lassen Sie die Taste los
- Die gelbe Leuchte über dem Preset B Fader leuchtet auf und das aktuelle Lichtbild wird ausgestrahlt, ungeachtet der Position der Preset B Fader und des Master B Fader.

Jetzt kann man die Intensität der Kanäle erhöhen durch:

• Halten Sie die Taste gedrückt
- Halten Sie die Taste des Kanals, dessen Intensität Sie erhöhen möchten, gedrückt
- Benutzen Sie die Taste für Kanäle 13 bis einschließlich 24.
• Sie sehen an Ihren Lichtquellen und auf Ihrem Display, dass die Intensität langsam zunimmt
- Lassen Sie die Tasten los, sobald die gewünschte Intensität erreicht ist.

Die Verringerung der Intensität der Kanäle ist möglich durch:

• Halten Sie die Taste gedrückt
• Halten Sie die Taste des Kanals, dessen Intensität Sie erhöhen möchten, gedrückt
• Benutzen Sie Taste für Kanäle 13 bis einschließlich 24.
• Sie sehen an Ihren Lichtquellen und auf Ihrem Display, dass die Intensität langsam abnimmt.
  • Lassen Sie die Tasten los, sobald die gewünschte Intensität erreicht ist.

!! Die eingestellte intensität wird direkt gespelchert, es gibt keine Möglichkeit die Anpassungen rückgängig zu machen.

Verlassen Sie den Edit-Modus mit:

• Halten Sie die Tastegedrückt
• Drücken Sie kurz auf die «KILL/REC EXIT» Taste
• Lassen Sie die Taste los
• Der normale Output der Lichtsteuerung wird wieder angezeigt.

Chasespeichern

Ein Chase ist eine Folge von Lichtbildern, die in einem bestimmten Rhythmus gezeielt werden.

Die Steuerung macht eigentlich keinen Unterschied zwischen Scenen und Chases. Eine Scene ist einfach ein Chase mit einem Lichtbild. Sie werden daher feststellen, dass die Methode zur Speicherung eines Chase beinahe mit der Methode zur Speicherung einer Scene übereinstimmt.

(In diesem Moment ist der Programmier-Modus aktiviert, wenn nicht, muss er aktiviert werden.)

Achten Sie darauf, dass der Arbeitsspeicher leer ist:

• Halten Sie die Taste gedrückt
- Drücken Sie kurz die Taste
• Lassen Sie die Taste los

Wir werden eine Chase erstellen, der aus 4 Lichtbilder besteht. Achten Sie darauf, dass Ihr Programmmodus funktioniert und dass Ihr Master nicht auf 0 steht

DEUTSCH BEDIENUNGSANLEITUNG

Lichtbild 1

Stellen Sie das erste Lichtbild ein:

• Kanal 1 auf 100%

• Alle anderen Kanäle auf 0%

Speichern Sie nun das Lichtbild im Arbeitsspeicher:

- Drücken Sie kurz auf die Taste

Auf dem Display erscheint [001] erstes Lichtbild

Lichtbild 2

Stellen Sie das zweite Lichtbild ein:

• Kanal 2 auf 100%

• Alle anderen Kanöle auf 0%

Speichern Sie nun das Lichtbild im Arbeitsspeicher:

- Drücken Sie kurz auf die Taste

• Auf dem Display erscheint [002], zweites Lichtbild

Lichtbild 3

Stellen Sie das dritte Lichtbild ein:

- Kanal 3 auf 100%

• Alle anderen Kanäle auf 0%

Speichern Sie nun das Lichtbild im Arbeitsspeicher:

• Drücken Sie kurz auf die Taste

• Auf dem Display erscheint [003], drittes Lichtbild

Lichtbild 4

Stellen Sie das vierte Lichtbild ein:

• Kanal 4 auf 100%

• Alle anderen Kanäle auf 0%

Speichern Sie nun das Lichtbild im Arbeitsspeicher:

- Drücken Sie kurz auf die Taste

• Auf dem Display erscheint [004], viertes Lichtbild

Die vier Lichtbilder sind nun im Arbeitsspeicher gespeichert. Jetzt speichern wir den Arbeitsspeicher unter Presat B 7 Fader von Seite 1:

- Wählen Sie Seite 1 durch kurzes Drücken der Taste bis die Leuchte über

1 aufleuchtet.

• Halten Sie die Taste gedrückt

• Drücken Sie kurz die Taste

- Lassen Sie die «RECORD/SHIFT» Taste los

Sie haben nun ein Chase unter dem Preset B 7 Fader gespeichert. Der Arbeitsspeicher wurde geleert.

- Chase zeigen

Im Chase/Scenen Modus können Sie den gespeicherten Chase jetzt ausstrahlen. Achten Sie darauf, dass:

- Chase/Scenen Modus aktiv ist (mit Taste)

• (MASTER B) Fader sich in der untersten Stellung befindet

• (SPEED) Fader sich in der obersten Stellung befindet

• [FADEB] Fader sich in der obersten Stellung befindet

- MIX Chase aktiv ist, wählen Sie dies mit der Taste über dem MASTER B Eader, im

Chase/Scenen Modus. Die [MIX CHASE] Leuchte befindet sich über dem FADE Fader, diese

mussbrennen

- Blackout nicht aktiv ist

• Audio nicht aktiv ist, drücken Sie kurz die

• Alle Preset Faders (A und B) sich in der untersten Position befinden.

Schieben Sie nun den (PRESET B 7) Fader nach oben. Der Chase erscheint auf den grünen Leuchten (und Ihren Lichtquellen).

Sie können jetzt auch gleichzeitig weiterarbeiten mit:

• {SPEED} Fader, die Geschwindigkeit (Rhythmus) des Chase wird geändert

- {FADE} Fader, das eine Lichtbild wird in das andere faden, wenn die Fade-Zeit sehr hoch ist,

kann es sein, dass die Leuchten nicht vollständig brennen oder dass der Chase sich nicht mehr

verändert

DEUTSCH BEDIENUNGSANLEITUNG

• Chase manuellaktivieren

Es ist manchmal praktisch, jeden Schritt des Chases manuell zu aktivieren.

Dies geht ganz einfach:

• (SPEED) Eader in der untersten Position. SHOW MODE

• Taste über dem Speed Fader kurz drücken.

Bei jedem Drücken der STEP Taste wird der Chase das folgende Lichtbild aktivieren.

• Chasesynchronisieren

Oft möchte man den Chase mit der Musik synchronisieren. Das CMX24 bietet die Möglichkeit, zwei mal eine Taste zu drücken und die Zeit dazwischen als Geschwindigkeit für die Chases zu benutzen (Zeit zwischen zwei Lichtbildern). Dies geschieht folgendermaßen:

Drücken Sie im Takt der Musik (wenn Sie keine Musik hören, bestimmen Sie eben selbst einen Takt) zwei Mal auf die Taste.

Der Chase wird mit der Zeitspanne zwischen den beiden Tastendrückern arbeiten ungeachtet der Stellung des {SPEED} Faders.

! Sobald der {SPEED} Fader verschoben wird, wird der Speed Fader wieder die Chase-Zeit bestimmen!

- Geschwindigkeitfestlegen

Wenn mehrere Chases aktiv sind, wird der {SPEED} Fader, Taste, Taste alle Chases beeinflussen. Manchmal ist es praktisch die Geschwindigkeit festzulegen, so dass diese immer gleich ist, ungeachtet des Speed Faders, Step und Tap sync Tasten.

Dies geht ganz einfach folgendermaßen:

• Stellen Sie eine Zeit für den Chase mit dem {SPEED} Fader oder der Taste ein.
• Achten Sie darauf, dass der (SPEED) Fader nicht in der untersten Stellung. SHOW MODE steht.
• Halten Sie die Taste gedrückt
• Drücken Sie kurz auf die Taste des PRESET B Faders, in dem sich der Chase befindet

• Lassen Sie die Taste los

Die Zeit ist jetzt zusammen mit dem Chase im PRESET B Fader gespeichert.

Löschen:

Sie können die gespeicherte Geschwindigkeit folgendermaßen wieder löschen:

• Achten Sie darauf, dass der (SPEED) Fader in der untersten Stellung. SHOW MODUS steht.
  • Halten Sie die Taste gedrückt
• Drieken Sie kurz auf die «PRESET R» Taste das PRESET R Fadern, in dem sich der Chage
  sich befindet
  • Lassen Sie die Taste los

Jetzt ist die Zeit aus dem PRESET B Fader gelöscht. Sie können jetzt wieder die Zeit ändern mit dem

(SPEED) Fader und der Taste

- Audio

Das CMX24 enthält ein eingebautes Mikrofon (das Sie durch Klatschen aktivieren können)

Wenn Sie über eine Audioquelle verfügen, zum Beispiel einen CD-Spieler, Mischpult, können Sie auch hiermit synchronisieren. Schließen Sie die Audioquelle an den LINE IN Eingang des CMX24 über einen Cinch (RCA) Eingang an. Drücken Sie kurz auf die

Sie können das Audiogerät ausschalten durch

- Kurzes Drücken der

• Chase Richtungumkehren

Sie können die Laufrichtung eines Chase ändern. Die Chases werden dann rückwärts laufen statt vorwärts. Es gibt 4 Möglichkeiten dies zu tun.

ALL REV

Alle Chases ändern die Richtung.

• Drücken Sie kurz auf die Taste, der Chase ändert die Richtung
• Wiederholen Sie das noch einmal, um die vorherige Richtung wieder zurückzuerhalten.

JB SYSTEMS ^x

86/93 CMX24

DEUTSCH BEDIENUNGSANLEITUNG

REV ONE

Die Richtung eines bestimmten Chases ändern

- Halten Sie die Taste gedrückt

- Drücken Sie kurz die Taste, die den Chase enthält, dessen Richtung geändert werden soll.

• Lassen Sie die Taste los

CHASE REV

Die Richtung aller Chases, deren Geschwindigkeit nicht im Preset B Fader gespeichert ist, ändern.

- Drücken Sie kurz auf die Taste, der Chase ändert seine Richtung. - Wiederholen Sie das noch einmal, um die vorherige Richtung wieder zurückzuerhalten.

BEAT REV

Die Richtung aller Chases, deren Geschwindigkeit im Preset B Fader gespeichert ist, ändern.

- Drücken Sie kurz auf die Taste, der Chase ändert seine Richtung

- Wiederholen Sie das noch einmal, um die vorherige Richtung wieder zurückzuerhalten.

- Chaseändern

Es gibt 3 Möglichkeiten, Chases zu ändern. Man kann:

A. Intensität der Lichtbilder ändern

B. Lichtbilder(Scenen)hinzufügen

C. Lichtbilder (Scenen) entfernen

A. Intensität anpassen:

Mit dieser Methode kann die Intensität der Lichtbilder angepasst werden:

- Achten Sie darauf, dass der Programmier-Modus aktiv ist.

- Achten Sie darauf, dass Chase/Scenen aktiv ist.

- Setzen Sie alle Preset A Fader in die unterste Position

- Wählen Sie die richtige Seite mit der Taste

- Bringen Sie den Preset B x Fader in den Edit-Modus

- Halten Sie die Taste gedrückt

- Drücken Sie kurz auf die Taste

- Lassen Sie die Taste los

Die gelbe Leuchte über dem Preset B Fader leuchtet auf und das aktuelle Lichtbild wird gezeigt, ungeachtet der Position des Preset B Faders und des Master B Faders.

- Wählen Sie das Lichtbild, das Sie anpassen möchten, mit der Taste.

• Die Intensität der Kanäle kann erhöht werden durch:

- Halten Sie die Taste gedrückt

- Hallen Sie die Taste für Kanäle 1 bis einschließlich 12 gedrückt. Benutzen Sie die Taste für Kanäle 13 bis einschließlich 24.

- Sie erkennen den langsamen Anstieg der Intensität auf dem Display (und Ihren Lichtquellen)

- Lassen Sie die Tasten los, sobald die gewünschte Intensität erreicht ist.

• Die Intensität der Kanäle kann verringert werden durch:

- Halten Sie die Taste gedrückt

a. Halten Sie die Taste gedrückt für Kanäle 1 bis einschließlich 12.

Benutzen Sie die Taste für Kanäle 13 bis einschließlich 24.

- Sie erkennen die langsame Abnahme der Intensität auf dem Display (und Ihren Lichtquellen

o Lassen Sie die Tasten los, sobald die gewünschte Intensität erreicht ist.

• Wiederholen Sie diesen Vorgang bis die Lichtbilder zufrieden stellend sind

• Verlassen Sie den Edit-Modus mit:

- Hallen Sie die Taste gedrückt

a. Drücken Sie kurz auf die Taste

o. Lassen Sie die Taste los

- Der normale Output der Lichtsteuerung wird wieder angezeigt

!! Die eingestellte Intensität wird direkt gespeichert, es gibt keine Möglichkeit die Anpassungen rückgängig zu machen.

DEUTSCH BEDIENUNGSANLEITUNG

B. Lichtbilderhinzufügen:

Diese Methode ermöglicht einem Chase ein neues Lichtbild (Scene) hinzuzufügen. Mehrere Lichtbilder lassen sich durch Wiederholen des Vorgangs hinzufügen.

• Achten Sie darauf, dass der Programmier-Modus aktiv ist.
• Achten Sie darauf, dass Chase/Scenen aktiv ist.
• Achten Sie darauf, dass alle Preset B Fader in der untersten Position stehen
• Achten Sie darauf, dass der Arbeitsspeicher leer ist:

o Halten Sie die Taste gedrückt
o Drücken Sie kurz auf die Taste
o Lassen Sie die Taste los

• Stellen Sie das neue Lichtbild ein, damit es auf den grünen Leuchten (und Ihrer Lichtquelle) erscheint, eventuell im Single Preset Modus um alle 24 Kanäle benutzen zu können
• Drücken Sie kurz auf die Taste. Das Lichtbild ist jetzt im Arbeitsspeicher gespeichert
• Wenn Sie den Single Preset Modus aktiviert haben, um das Lichtbild zu schaffen, müssen Sie jetzt wieder zurück in den Chase/Scenen Modus
• Satzen Sie alle Preset A und B Fader in die unterste Position
• Wählen Sie die richtige Seite mit der Taste
• Bringen Sie den Preset B x Fader in den Edit-Modus

o Halten Sie die Taste gedrückt
o Drücken Sie kurz auf die Taste
o Lassen Sie die Taste los
Die gelbe Leuchte über dem Preset B Fader leuchtet auf und das aktuelle Lichtbild wird gezeigt, ungeachtet der Position des Preset B Faders und des Master B Faders.

• Drücken Sie auf die Taste bis Sie das Lichtbild erreichen, VOR DEM das neue Lichtbild eingefügt werden soll.
• Drücken Sie kurz die Taste.
  • Verlassen Sie den Edit-Modus mit

o Halten Sie die Taste gedrückt

o Drücken Sie kurz auf die Taste
o Lassen Sie die Taste los
o Der normale Output der Lichtsteuerung wird wieder angezeigt

C. Lichtbilderlöschen:

Diese Methode ermöglicht ein Lichtbild aus einem Chase zu entfernen.

!! Der Löschvorgang kann nicht rückgängig gemacht werden.

• Achten Sie darauf, dass der Programmier-Modus aktiv ist.
  • Achten Sie darauf, dass Chase/Scenen aktiv ist.
• Setzen Sie alle Preset A Fader in die unterste Position
• Wählen Sie die richtige Seite mit der Taste
• Bringen Sie den Preset B x Fader in den Edit-Modus

o Halten Sie die Taste gedrückt
o. Drücken Sie kurz auf die Taste
o Lassen Sie die Taste los
Die gelbe Leuchte über dem Preset B Fader leuchtet auf und das aktuelle Lichtbild wird gezeigt, ungeachtet der Position des Preset B Faders und des Master B Faders.

- Wählen Sie mit der Taste das Lichtbild, das Sie löschen möchten.

• Drücken Sie kurz auf die Taste
• Wählen Sie eventuell ein anderes Lichtbild mit der Taste und löschen Sie es mit der Taste
  • Verlassen Sie den Edit- Modus mit

o Halten Sie die Taste gedrückt
o Drücken Sie kurz auf die T
o Lassen Sie die Taste los
o Der normale Output der Lichtsteuerung wird wieder angezeigt

DEUTSCH BEDIENUNGSANLEITUNG

• Preset B Fader leeren

Ein bestimmter Preset B Fader kann folgendermaßen geleert werden:

• Il Es gibt keine Möglichkeit, diesen Vorgang rückgängig zu machen!!
• Achten Sie darauf, dass der Programmier-Modus aktiv ist.
• Halten Sie die Taste gedrückt
• Drücken Sie kurz auf die Taste des gewünschten Preset B Faders
• Drücken Sie kurz auf die Taste des gewünschten Preset B Faders
  • Die Preset B x Taste wurde somit zweimal kurz gedrückt
  • Lassen Sie die Taste los

• Preset B Fader kopieren

!! Geht nur mit Scenen!!

Manchmal möchte man eine bestehende Scene auf einen anderen Preset B Fader kopieren, um diese

Scene noch mal zu verwenden oder als Basis für eine neue Scene zu verwenden.

- Achten Sie darauf, dass Chase/Scene Modus aktiv ist

- Setzen Sie alle Preset A Fader in die unterste Position (oder den Master A Fader)

- Selzen Sie alle Preset B Fader in die unterste Position

- Setzen Sie den Master B Fader in die unterste Position (100%)

• Ändern Sie eventuell die Seite

- Andem Sie eventuell die Seite - Schieben Sie den Presel B. Eader, in dem sich die zu konierende Scans befindet auf 100%

- Srinabert Sie denn für Taser D. Padal, in dem sich bis zu kapierehe des O - + Arbeitsspeicher leeren

- Scenespeichem

• Eventuell die Seite änder

• Eventuell die Seite anders

- + Speichern Sie die Scene in einem anderen Preset B

Fader, die Scene ist jetzt kopiert

- CHASElöschen

Im Chase/Scenen Modus kann der Chase oder die Scene aus einem Preset B Fader folgendermaßen gelöscht werden:

• Taste benutzen, um die richtige Seite zu wählen
• Taste gedrückt halten
• Taste kurz drücken
- Nach einmal «PRESETR» Tarts kurz drücken
- RECORDSHIFT: Tantelorplassen

- Blind/Home

Im Chase/Soenen Modus kann man die und Tasten benutzen. Diese Tasten haben im Single Preset und Double Preset Modus keine Funktion.

- Preset A

Mit der folgenden Methode können die Kanäle 1 bis einschließlich 12 von den Preset B Scenen/Chases abkoppeln. Die Intensität wird dann nur von dem Preset A Fader, Master A Fader und den Flash Tasten bestimmt.

• Halten Sie die Tastegedrückt
• Drücken Sie kurz auf eine Taste
• Lassen Sie die Taste los

Zur Ausführung eines Tests ist es am einfachsten einen Chase zu aktivieren (mit einem Preset B Fader) und dann einen in dem Chase vorkommenden Kanal auf BLIND zu setzen. Jetzt kann die Intensität mit dem Preset A Fader angepasst werden. Der Kanal wird dem Chase nicht mehr folgen. Die FULL-ON Taste wird den Kanal allerdings immer noch aktivieren.

Der Kanal kann folgendermaßen wieder in den normalen Modus gesetzt werden:

• Halten Sie die Tastegedrückt
  Drücken Sie kurz die Taste
• Lassen Sie die Taste los

DEUTSCH BEDIENUNGSANLEITUNG

- Preset B

Mit der folgenden Methode können die Kanäle 13 bis einschließlich 24 von den Preset B Scenen/Chases abgekoppelt werden. Die Intensität wird dann nur von dem Preset B Fader, Master A Fader und den Flash Tasten bestimmt.

Halten Sie die Taste gedrückt
o Drücken Sie kurz auf eine Taste
o Lassen Sie die Taste los

Jetzt kann mit dem Preset B Fader die Intensität des Kanals geregelt werden. Der Preset B Fader ist somit nicht mehr an die Scene/Chases, die darin gespeichert sind, gekoppelt.

Der Kanal kann folgendermaßen wieder in den normalen Modus gesetzt werden:

o Halten Sie die Tastegedrückt
o Drücken Sie kurz auf eine Taste
o Lassen Sie die Taste los
- Sie werden merken, dass der Preset B Fader direkt verwendet wird, um die/den gespeicherte/n Scene/Chase zu aktivieren. Es ist daher ratsam, den Preset B Fader vor der Aktivierung des normalen Modus in die unterste Position zu setzen

SINGLECHASE

Der Single Chase Modus ist praktisch, um sehr schnell Chases zu schaffen.

Wenn Single Chase (mit der PARK Taste anwählen) aktiv ist, wird das CMX24 einen Chase machen von allen Preset B Fader, die sich zu dem Zeitpunkt nicht in der untersten Position befinden. Jeder Preset B Fader wird aktiviert, bis alle Lichtbilder im Fader einmal gezeigt worden sind. Dann wird der folgende Preset B Fader gezeigt.

Vorliegender Text geht davon aus, dass auf Seite 1 alle Preset B Fader mit einer Scene (1 bis einschließlich 6) oder einer Chase (7 bis einschließlich 12) ausgestattet sind.

Setzen Sie die Steuerung in den Single Chase Modus:

• Schieben Sie alle Preset A und B Fader in die unterste Position
- Achten Sie darauf, dass der Chase/Scenen Modus aktiv ist
- Drücken Sie kurz auf die Taste über den Master B. Fader
- [SINGLE CHASE] Leuchte über dem (FADE) Fader muss brennen, wenn nicht drücken Sie noch einmal auf die Taste

Um den Effekt gut sehen zu können, sollten Sie den {FADE} Fader in die oberste Position setzen und den {SPEED} Fader verschieben bis das Display [1.05] anzeigt (1.05 Sekunden).

Schieben Sie nun die Preset B Fader 1 bis einschließlich 4 in die oberste Position. Sie sehen jetzt einen Chase, der sich aus den vier in den Fadem gespeicherten Lichtbildern zusammensetzt. Sie können die Geschwindigkeit mit dem (SPEED) Fader, der Taste und der Taste einstellen. Durch ein Verschieben der Preset B Fader können Sie den Chase ändern. Versuchen Sie auch die Preset B 7 bis einschließlich 12 Fader zu aktivieren.

Auf diese Weise können Sie sehr schnell verschieden Chases herstellen, indem Sie in den Preset B Fader gespeicherte Scenen/Chaseskombinieren.

xungen:

• Sollte der Preset B Fader eine Geschwindigkeit enthalten (mit REC SPEED gespeichert), wird diese nicht benutzt.
• Mit REV ALL, REV ONE, CHASE REV und BEAT REV kann man die Chase-Richtung von Chases in den Preset B Fadem umkehren jedoch nicht vom globalen Chase, der stets vom Preset B1 bis einschließlich 12 geht.
• Manchmal scheint es als ob der Chase zusätzliche Schritte enthält. Sie müssen sicher gehen, dass die Preset B Fader auf Null stehen, überprüfen Sie das mit dem Display.
• Die Flash-Tasten der Preset B. Fader liefern dem Chase die Presets, man muss daher warten, bis der Chase den Preset aktiviert

DEUTSCH BEDIENUNGSANLEITUNG

MIDI Funktion:

• MIDI IN Kanal einstellen: Drücken Sie die Flash Taste 1 3X und halten Sie dabei die Record Taste gedrückt. Auf dem Display wird "CHI" erscheinen. Drücken Sie auf eine der Flash-Tasten von 1-16 um das MIDI IN an einen der Kanäle anzukoppeln. Wenn die LED über diesem Kanal brennt, ist der Kanal gut eingestellt. Drücken Sie anschließend die Record Taste wieder + die Record Exit Taste um das MIDI Setup zu verlassen.
• MIDI OUT Kanal einstellen: Drücken Sie die Flash Taste 2 3X und halten Sie dabei die Record Taste gedrückt. Auf dem Display wird "CHO" erscheinen. Drücken Sie auf eine der Flash-Tasten von 1-16 um das MIDI OUT an einem der Kanäle anzukoppeln. Wenn die LED über diesem Kanal brennt, ist der Kanal gut eingestellt. Drücken Sie anschließend die Record Taste wieder + die Record Exit Taste um das MIDI Setup zu verlassen.
• MIDI File Dump empfangen: Drücken Sie die Taste 3 3X und halten Sie dabei die Record Taste gedrückt. Auf dem Display wird "IN" erscheinen, was anzeigt, dass das Gerät bereit ist, den File Dump zu empfangen.
• MIDI File Dump verschicken: Drücken Sie die Flash Taste 4 3X und halten Sie dabei die Record Taste gedrückt. Auf dem Display wird "OUT" erscheinen, was anzeigt, dass das Gerät bereit ist, den File Dump zu verschicken.
• WICHTIG:
  • Während eines File Dump wird keine andere Funktion des CMX24 arbeiten. Wenn dieser File Dump abgeschlossen ist, werden Sie die anderen Funktionen wieder benutzen können.

ARBEITSSCHEMA (FÜR WEITERE INFOS SIEHE VORANGEHENDES KAPITEL)
<Preset B Flash>| C
    C -->|+Record/Shift+ +
<Kill/Rec Exit>| A

• Geschützten Modus aktivieren
+ bis die Leuchte über der Record Taste ausgeht. In diesem Modus können keine Chases/Scenen programmiert oder geändert werden.
• Programmier-Modus aktivieren

• Halten Sie die Taste gedrückt

- Drücken Sie kurz die Taste

- Drücken Sie kurz die Taste

- Drücken Sie kurz die Taste

- Drücken Sie kurz die Taste

- Lassen Sie die Taste los

• Edit-Modus aktivieren

+

!! Funktioniert nur, wenn der Programmier-Modus eingeschaltet ist.

DEUTSCH BEDIENUNGSANLEITUNG

• Steuerung leeren

!! Folgendes Verfahren löscht den gesamten Speicher!

Der Programmier-Modus muss eingeschaltet sein!

• Halten Sie die Taste gedrückt
• Drücken Sie kurz die Taste
• Drücken Sie kurz die Taste
  • Drücken Sie kurz die Taste
• Drücken Sie kurz die Taste
  • Lassen Sie die Taste los

Arbeitsspeicher leeren

+

Scene speichern

Programmier-Modus aktiv

+

+

Scene ändern

Programmier-Modus aktiv

<PAGE/REC CLEAR

+

+

+

+

Chase speichern

Programmier-Modus aktiv

+

+

Chase Lichtbilder ändern

Programmier-Modus aktiv:

+

+

+

+

Chase Lichtbild hinzufügen

Programmier-Modus aktiv

+

+

+

Chase Lichtbild löschen

Programmier-Modus aktiv

PAGE/RECCLEAR

+ <P/EFFECTS BY

COTERS

Arbeitsspeicher leer

Lichtbild in Arbeitsspeicher speichern

Seite wählen

Arbeitsspeicher in Preset B

Seite wählen

Edit Modus aktivieren

Intensität erhöhen

Intensität verringern

Edit Modus verlassen

Arbeitsspeicher leer

Lichtbild in Arbeitsspeicher speichern für

jades Lichtbild wiederholen

Seite wählen

Arbeitsspeicher in Preset B

Seite wählen

Edit Modus aktivieren

Lichtbild wählen

Intensität erhöhen

Intensität verringern

Edit Modus verlassen

Arbeitsspeicher leer

Lichtbild in Arbeitsspeicher speichern

Seite wählen

Edit Modus aktivieren

Lichtbild wählen VOR DEM das neue

Lichtbild kommen soll

Lichtbild hinzufügen

Edit Modus verlassen

Seite wählen

Edit Modus aktivieren

Lichtbild wählen

DEUTSCH BEDIENUNGSANLEITUNG

Lichtbild entfernen

+ Edit Modus verlassen

TECHNISCHE EINZELHEITEN

AC/DC Power adapter:

AC 230V, 50Hz → 12Vdc / 500mA

Klangregler:

100 mV\~1 Vpp & Eingebautes Mikrofon

DMXAnschlüsse: 3-pin XLR Stecker/Buchse

MIDI-Signal: DIN 5pin Standard

Abmessungen:

482×264×85mm

Gewicht:

4,3kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.beglec.com
