BEDIENUNGSANLEITUNG PSA08 JBSYSTEMS

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für diesen Produkt von JB Systems entschieden haben.itte lessen Sie diese Bedienungsanleitung aufmerksam durch, um alle Mochigkeiten des Systems voll ausnutzen zu konnen.

EIGENCHAFTEN

Dieses Gerät ist funkentstört. Das Gerät entspricht den aktuellen europäischen Anforderungen und nationalen Richtlinien. Die Konformität wurde nachgewiesen und die entsprechenden Erklärungen und Unterlagen liegen beim Hersteller vor.

• Professionelle Aktiv-Lautsprecherbox für eine Vielzahl verschiedener Anwendungen
• Robustes Polypropylen-Gehäuse
  Eingebauter Verständner: 120Wrms (240W Musik)
• Optimal für sowohl Festinstallationen als auch portable Nutzung (Verleih, DJ ...)
• Mit Hochleistungs-Subwoofer 8" (20cm) u. 1" Hochontreiber ausgestattet
• Symmetrische MIC Eingang mit Pegelregler (Klinke)
• Symmetrische LINE-Eingang (XLR) mit Pegelregler (+ Unsymmetrische RCA/cinch)
• Symmetrischer LINE-Ausgang (XLR)
  Hohen-, Bass-Regler
• Blaue „Betriebs“-LED auf der Vorderseite
• Integrierte M8-Montagepunkte
• Integrierter 35 mm Stativadapter
  Stabile GummifüBe

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, benutzen Sie es nicht, sondern wenden Sie sich unverzüglich an ihren Handler.
• Wichtiger Hinweis: Dieses Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung entstanden sind.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte an einem sicheren Ort aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte die Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen die Verpackungitte wiederverwenden oder richtig trennen.

Packungsinhalt prufen:

Bitte überprüfen Sie, ob die Verpackung folgende Antikel enthalt:

Bedienungsanleitung
- PSA-8 Lautsprecherbox
- Netzkabel

SICHERHEITSHINWEISE:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um die Gefahr eines elektrischen Schlages zu verringern, öffnen Sie nicht das Gehäuse. Im Geräteinneren befinden sich keine vom Benutzer wartbaren Teile. Überlassen Sie Reparatur- und Wartungsarbeiten dem qualifizierten Kundendienst.

Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks warnt den Benutzer vor nicht isolierter „gefährlicher Spannung" im Innern des Produktgehauses, die so stark sein kann, dass für Personen die Gefahr von Stromschlagen besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs-und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur im Innenbereich

Dieses Symbol bedeutet: Die Bedienungsanleitung lesen

Dieser Laatsprecher kann leicht Schalldruckpegel (SPL) erzeugen, die ausreichen, um zu schweren und dauerhaften Gehorschäden zu führen. Schützen Sie stets ihre Ohren, wenn Sie für einen längeren Zeitraum Schalldruckpegeln von mehr als 85 dB ausgesetzt sind!

• Auch wenn die Lautspricherbox aus wasserdichtem Material besteht, sind der Subwoofer und Hochtöner nicht gegen Feuchtigkeit und Regen geschützt. Aus thisem Grund ist dieser Lautspricher nur zur Verwendung in Innenräumen vorgesehen. Der Gebrauch these Products im Freien und in feuchten Umgebungen{lssst alle Gewährleistungen erloschen.
• Diesen Laatsprecher stets sicher und stabil befestigen.
• Seien Sie besonderss vorsichtig, wenn die Boxen aufgehigt werden. Das ist potenziell gefährlich und sollte nur von Technikern durchgeführt werden, die Erfahrung mit den Techniken und Regeln der Laufsprechermontage haben!
• Zur Vermeidung von Feuer und Stromschlag Gerät weder Regen noch Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in einer warmen Umgebung eine Zeit zum Temperaturausgleich ausgeschelt stehen halten. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigungen führen.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们. Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände (wie Vasen) auf dem Gerät ab. Ein Kurzschluss oder eine Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollen,itte sofort den Netzsteckerziehen und vom Stromkreis trennen.
• Stellen Sie keine offen Flammen (wie brennende Kerzen) auf dem Gerät ab.
  Die Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr.
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen)durfen das Gerat nicht bedieten.
• Umgebungstemperaturarf 40^ nicht überschreiben. Das Gerät bei hohenen Raumtemperaturen nicht verwenden.
• Stets den Netzsteckerziehen, wenn das Gerät für einen längeren Zeitraum nicht genutzt oder es gewartet wird.
  Die elektrische Installation darf nur von qualifiziertem Personal, unter Beachtung der Vorschriften zur elektrischen und mechanischen Sicherheit in Ihr Land durchgefuhrt werden.
• Vergewissern Sie sich, dass die Netzspannung nicht hoher ist, als auf dem Typenschild auf der Geräterückseite angegeben.
• Die Netzsteckdose soll immer für die Trennung vom Netz betriebsbereit sein.
• Das Gerät nicht mit einem beschädigten Netzkabel in Betriebnehmen. Wenn das Netzkabel gequetscht oder beschädigt wurde, schalten Sie das Gerät dazu aus. Im Falle von Beschädigungen muss das Netzkabel vom Hersteller, einem autorisierten Kundendienstmitarbeiter oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
• Lassen Sie das Netzkabel niemals mit anderen Kabeln in Berührung kommt!
• Wenn der Netzschalter in OFF-Position ist, wird diese Gerät nicht vollständig vom Netz getrennt!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.

• Zur Vermeidung eines elektrischen Schlages nicht das Gehäuse öffnen. Im Geräteinneren befinden sich keine zu wartenden Teile.

• Eine Sicherung niemals reparieren oder überbrücken. Stets tauschen Sie eine beschädigte Sicherung gegen eine Sicherung gleichen Typs und gleicher Spezifikationen aus!

• Bei erheblichen Problemen mit dem Gerät stellen Sie die Benutzung ein und wenden Sie sich an ihren Fachhändler.
• Bei Transportitte die Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
  Aus Sicherheitsgrunden durren an dem Gerat keine unbefugten Veränderungen vorgenommen werden.

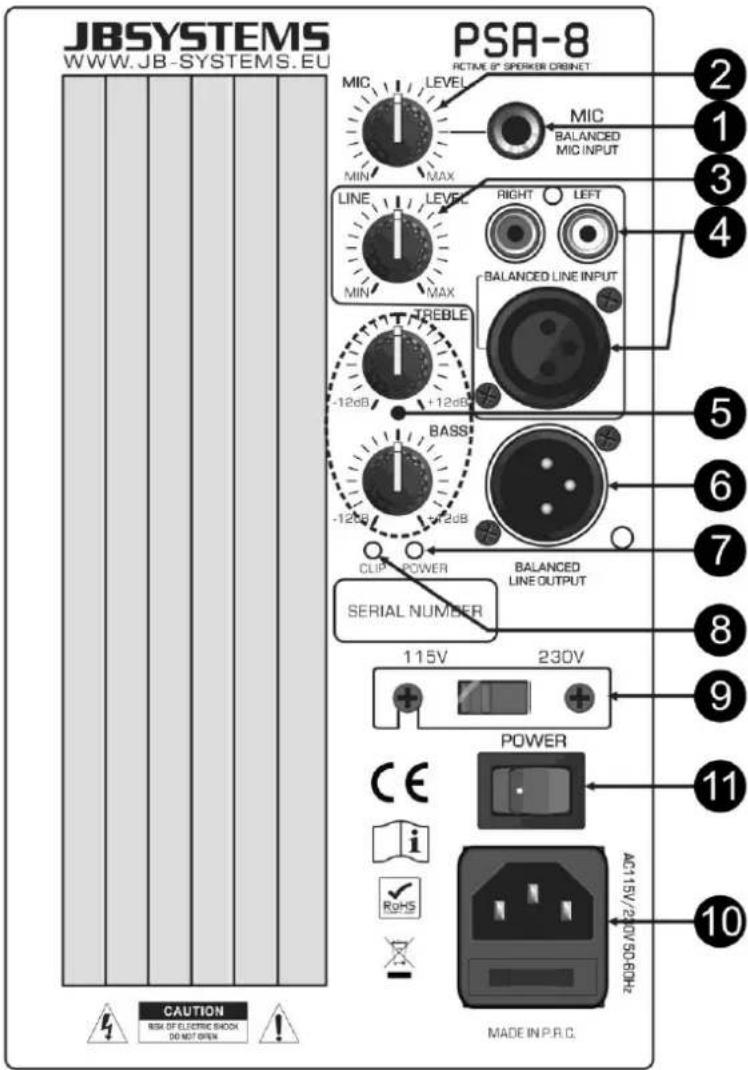

BEDIENELEMENTE DES VERSTÄRKERS

1. MIC EINGANG: Dieser Eingang akzeptiert symmetrische und asymmetrische Mikrofone. Achtung: Zur Vermeidung einer Beschädigung der Hochtöner der Laufsprecherbox stellen Sie den Mikrofon-Eingangspegel (2) auf Null, bevor Sie das Mikrofon anschlossen Sobald der Anschluss hergestellt wurde, konnen Sie den Pegelregler auf das gewünschte Niveau drehen.

2. MIC PEGEL: Stellt den Eingangspegel des Mikrofon eingangs (1) ein.

3. LINE-PEGEL: Stellt die Lautstärke des Line-Eingangs (4) ein. Stellen Sie den Regler vor dem Anschlieben einer Audioquelle stets auf die minimale Einstellung.
4. LINE-EINGANG: An diesen Eingang konnen sowohl symmetrische (3-poliger XLR) als auch asymmetrische (RCA, Cinch) Audiosignale mit Line-Pegel angeschlossen werden, wie zum Beispiel: CD-Player, Tuner, MP3-Player...

Achtung: Obwohl der Cinch-Eingang ein Stereoeingang ist, wird das Signal im Lautsprecher in ein Monosignal umgewandelt.

1. KLANGREGLER: Stellt die Hohen und Tiefen des Master-Signals ein.
2. LINE-AUSGANG: These symmetrische Ausgang (3-poliger XLR-Stereostecker) lasst den gemeinsamen Anschluss mehrere Laatsprecherboxen zu. Der Line-Ausgang wird nicht durch die Einstellungen der Klangregler (5) beeinf!
3. BETRIEBSANZEIGE-LED: Zeigt an, dass der Veränder eringeschaltet ist. Auf der Vorderseite befindet sich eine zweite LED-Betriebsanzeige.
4. CLIP-LED: Leuchtet auf, wenn der Verstärker übersteuert wird (fast verzerrt). Der Verstärker arbeitet in der Nähe seiner Grenzwerte. Verringern Sie die Lautstärke ein weniger.
5. SPANNUNGSWAHLER: Wahl die Netzspannung 115 V AC oder 230 V AC. Überprüfen Sie diesen Schalter, BEVOR Sie das Gerät an das Netz anschließen.
6. NETZSPANNUNG: Netzspannung mit IEC-Buchse und eingebauter Sicherung, schreiben Sie hier das mitgelieferte Netzkabel an.
7. NETZSCHALTER: Wird verwendet, um den internen Veränderer ein-/auszuschalten. Wenn die Box eingeschaltet wurde, leuchtet die Betriebs-LED (7) auf.

MONTAGE

• Wichtiger Hinweis: Die Montage ausschließlich durch qualifiziertes Fachpersonal durchführten laßen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Die Überkopf-Montage setzen die entsprechende Erfahrung voraus! Die Belastungsgrenzen müssen beachtet, geeignetes Installationsmaterial muss verwendet und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Stellen Sie sich, dass sich während des Auf- oder Abbaus und der Wartung keine unbefugten Personen unterhalb des Geräts befinden.
  Die Box außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Nähne von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass der gewählte Installationsbereich wichtstens das 10-fache Gerätegewicht aufnehmen kann.
• Zur Aufhängung stets ein zugelassenes Sicherheitskabel verwenden, das das 12-fache Boxgewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
  Die Box gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Der Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind. Installationen sollen jährlich durch qualifiziertes

Fachpersonal überprüft werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

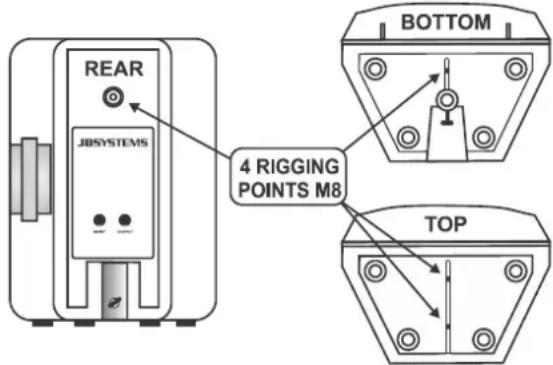

Die PSA-Boxen verfügen über 4 Befestigungspunkte mit M8-Einsätzen. Diese können zum schwebenden (fliegenden) Aufhängen der Box verwendet werden. Zu dieser Zweck können Sie Schwerlastösen mit metrischem M8-Gewinde verwenden. In den meisten Fällen werden 2 Seite befestigt, eines offen an der Box und eines wird dazu verwendet, die Rückseite anzuheiten.
- Seien Sie entsprechenden vorsichtig, wenn die Boxen aufgehängt werden. Das ist potenziell gefährlich und damit nur von Technikern durchgeführt werden, die große

Erfahrung mit den Techniken und Regeln der Lautsprechermontage haben!

TECHNISCHE DATEN

Leistung Endstufe:

120Wrms (240W Musik)

Signalrauschabstand (IHF-A):

85dB

Mikrofoneingang:

1.5mV @20kΩ

Line Eingang:

1V @ 20kΩ

Frequenzeinstellung:

+/-12dB @ 100Hz & 10kHz

Frequenzbereich:

70-20.000Hz

Woofer:

8"woofer (20cm)

Hochtontreiber / Horn:

1" Spule

Nominal Ausbreitung:

90^ × 60^ (HxV)

Netzspannung:

115VAC/60Hz230VAC/50Hz

Sicherung:

250V / 3,15A langsame Sicherung (20mm Glas)

Abmessungen:

402 × 294 × 220 mm

Gewicht:

8kg

These Angaben können sich ohne vorherige Ankündigung geändert werden. Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.jb-systems.eu
