MANUAL DE USUARIO PSA08 JBSYSTEMS

Manual de instrucciones ES

C E

Version: 1.0

JBSYSTEMS

EN - DISPOSAL OF THE DEVICE

Recicular el aparato y pilas usadas de forma ecologica conforme a las dispositions legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

MANUAL DE INSTRUCCIONES

Gracias por comprar este producto de JB Systems. Para aprovechar todas sus posibilidades, por favor lea muy detenidamente estas instrucciones de uso.

CHARACTERISTICAS

Esta unidad tiene supresión de radio interferencia. Este aparato cumple los requisitos de las directivas europeas y naciales vigentes. Dicha conformidad ha sido establisha y los dictámenes y documents han sido asignados por el fabricante.

• Altavoz activo profesional para una gran variedad de aplicaciones
• Robusta carcasa estructural del altovoz de polipropileno
• Amplificador integrado: 120Wrms (música)
• Perfecto para instalaciones tanto permanentes como móvil (alquiler, DJs,...)
• Equipado con woofer 10" (20cm) de alta potencia y como transductor de compresión 1"
• Entradas balanceadas MIC con nivel (jack 6,3mm)
• Entradas balanceadas LINEA (XLR) con nivel (desbalanceadas: RCA, cinch)
  Salida LINEA balanceada (XLR)
• Controles de agudos y graves
• LED azul de "encendido" (POWER) en el panel frontal
• Puntos de enganche M8 integrados
• Adaptador para pedestal de 35mm integrado
• Resistentes apoyos de goma.

ANTES DEL USO

• Antes de comenzar a utiliser esta unidad, compruebe si no ha sufrido daños durante el transporte. Si hubiera algo, no utilise el dispositivo y consulte primero con su distribuidor.
• Important: Este dispositivo saló de nuestra fabrica en perfectas conditiones y bien embalado. Es absolutamente necessario que se obedezcan al pie de la letra las instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño causado por una mala Manipulación no está cubierto por la garantía. El distribuidor no acceptorá ninguna responsabilidad por defectos o problemas resultantes causados por no obedecer lo indicado en este manual de usuario.
• Mantenga este folleto en un lugar seguro para futuras consultas. Si vendte este equipo, asegürese de incluir estemanualde usuario.
• Para proteger el medio ambiente, intente reciclar el material del embalaje en la mayor medida possible.

Compruebe el contenido:

Verifique que la caja contenga los elementos siguientes:

• Manual de明晰
• Manual de Usuario
• Altavoz PSA-8
• Cable de alimentación

INSTRUCCIONES DE SEGURIDAD:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

PRECAUCION: Para reducir el riesgo de una descarga electrica, no lo abra. Dentro no hay componentes que requieran de service por parte del usuario. Para todo tipo de service refierease solamente a personalrial significado.

El símbolo de relámpago con punta de flecha Dentro de un triángulo equilatoro advierte al usuario de la presencia de una "tension peligrosa" no aislada Dentro de la carcaja del sistemasque pueda ser de una magnitud suficiente como para constituir un riesgo de descarga electrica.

El signo de admiración dentro de un triángulo equilátero advierte al usuario de la presencia de instrucciones importantes relacionadas con la operación y el mantenimiento en la literatura que seenta algo con el equipo.

Este SYMBOLO significa: solo para uso en interiores

Este sintbolo significa: Lea las instrucciones

Este altavoz puede reproducir con calidad niveles de presión Sonora (SPL) lo suficientemente fuertes para causar problemas auditivos severos y permanentes. Proteja siempre sus oidos cuando está expuesto a niveles SPL superiores a 85dB durante largos periodos de tiempo!

• Aúnque la carca sa estructural es impermeable, el woofer y el tweeteter no está protegidos contra la lluvia y la humedad. Por tanto, este altavoz está Diseño para usar solamente en interiores. El uso de este producto en exteriores invalidará todas las garantías.
  Monte sempre este altavoz de modo seguro y estable.
• Tenga cuidado especial cuando los altavoces quedan suspendidos. Úesto es potencialmente peligioso y deben irlevarlo a cabo技术和 que conozcan las技术和 y la normativa para altavoces en alta (suspendidos)!
• Para evaporar el riesgo de incendio o de descarga electrica, no exponga este aparato a la lluvia ni a la humedad.
• Para evaporar que se forme condensation en el interior del equipo, permita que la unidad se adapte a la temperatura ambiental cuando se lleve a una habitacion calida afterwards del transporte. La condensation impide a vezes que la unidad trabaje aplenacapacidad e incluso pueda causar daños.
• No coloque objetos metálicos ni derrame láquidos dentro de la unidad. No deben colocarse objetos llenos de láquido, como jarrones, sobre este aparato. Puede dar como resultado una descarga electrica o un mal funciona. Si un objeto extraño se introduce dentro de la unidad, desconnecte de inmediato la alimentación electrica.
• No deben colocarse fuentes de llama, como velas encendidas, sobre este aparato.
• No cubra ninguna abertura de ventilación ya que thise poder provocar sobrecalentimiento.
• Evite emplearlo en ambientes polvorientos; limpie la unidad con regularidad.
• Mantenga la unidad lejos de los niños.
• Este equipo no debe ser utilizado personas inexpertas.
• La temperatura ambiente maxima segura es de 40^ . No utilise esta unidad a temperatas ambiente mayores que esta.
  Siempre desenchufe la unidad cuando no se vaya a utiliser durante un periodo de tiempo prolongado o cuando se le vaya a dar servicios.
• La instalacion electrica debe realizarla solamente personalriallicado, de acuerdo con las regulaciones para la seguridad electrca y mecnica de su pais.
• Compruebe que la tension disponible no sea superior a la que se indica en el panel posterior de la unidad.
• La entrada del conductor debe permanecer accesible para la desconexión de la alimentación.
• El cable de alimentación debe estar siempre en perfectas conditiones. Apague de inmediato la unidad cuando el cable de alimentación está aplastado o dañado. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por surepresentante de serviceo por una persona de qualificacion similar para evitar un accidente.
• Nunca permitted that the cable of alimentación haga contacto con los cables!
• Cuando el interruptor de alimentacion se encuentre en la posicion OFF, esta unidad no está disconnecteda por completeness de la corriente!

• Este aparato debe estar conectado a tierra para cumplir las normativas de seguidad.

• Para evaporar descargas electricas, no lo abra. Dento no hay componentes que requieran de service por parte del usuario.

• Nunca repare un fusible o puente el soporte del fusible. Siempre sustituya un fusible dañado con other del mesmo tipo y las mismas espécificaciones electricas!
• En el caso de que haya serios problemas de funciona, detenga el uso del accesorio y contacte inmediamente con su concessionario.
• Utilice el embalaje original cuando haya que transporte el dispositivo.
• Debido a razones de seguridad, está prohibido realizar modificaciones no autorizadas a la unidad.

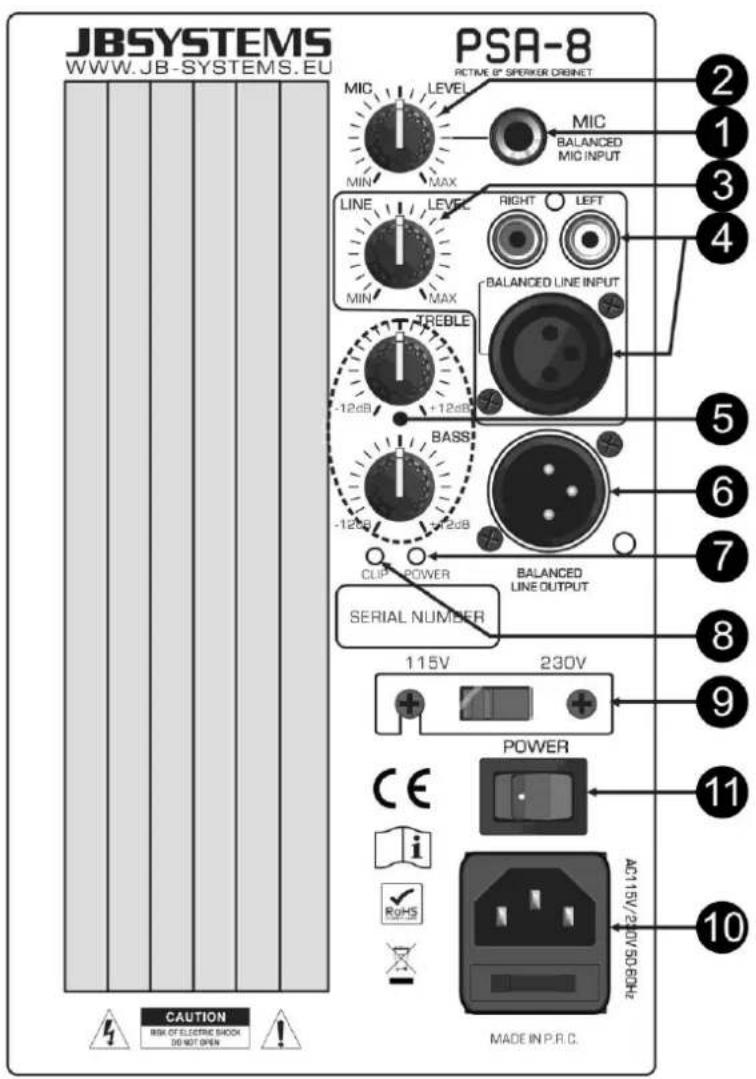

FUNCTIONES DE AMPLIFICADOR

1. ENTRADA MIC:Esta entrada acapta tanto micrófonos balanceados como desbalanceados.
   Atencion: Para evitar daños en los tweeters de su altovo, por favor ajuste el nivel de entrada del micro (2) en cero antes de conectar al micrófono. Una vez conectado,可以更好 incrementar hasta el nivel desedo.
2. NIVEL MIC: Se usa para establercer el nivel del a entrada del microfono (1).
3. NIVEL DE LLINEA: Se usa para establearcer el nivel de la entrada de LInea (4). Ajuste siempre el control a I minimo antes de conectarequalquier fuente de audio.
4. ENTRADA DE LINEA:Esta entrada acepta tanto senales de audio de linea balanceadas (XLR de 3 pines) como desbalanceadas (RCA, cinch) como por exemple: Reproductor de CDs, radio, reproductor de MP3 ...
   Atencion: aueque la entrada cinch es estereo,la senal sera convertida a monoaural (mono) en el altavoz.
5. CONTROLES DE TONO: Se uses para ajustar los agudos (TREBLE) y los graves (BASS) de la sealsmaestra.
6. SALIDA DE LÍNEA:Estaittersalidad Balanceada (XLR de 3pines) permite la conexión de various altavoces jintos. Laittersalidad de Línea NO está influenciada por los controlles del tono (5).
7. LED DE ENCENDIDO: indica que el amplíficator está encendido, en el panel frontal encontrará un Segundo LED de encendido.
8. LED CLIP: se ilumina cuando el amplificador está临港ando a la saturacion (a punto de distorsionar). Este trabajo en los limites del amplificador, por favor bajo un poco el volumen.
9. SELECTOR DE TENSION: se usa para selectionar la tension de la corriente de entrada, 115V CA o 230V CA. Compruebe este interruptor ANTES de conectar la unidad a la alimentacion.
10. ENTRADA DE ALIMENTACION: Entrada de alimentacion con receptaculo IEC y portafusibles integrado; connecte aquie el cable de alimentacion que se suministra.
11. INTERRUPTOR DE ENCENDIDO: Se utilizes para encender/apagar el amplificador interno. El LED de encendido (7) está iluminado cuando el altovo está encendido.

MONTAJE SUSPENDIDO

• Important: La instalación debe efectuarla solamente personal de servicios especialido. Una instalación no adeuada peut dar como resultado lesiones serias y/o daños a la propidad. La elevación sobre cabeza requiere una experiencia extensa! Deben respetarse los limites de carga de trabajo, deben utiliser materiales de instalación certificados, el dispositivo instalado debe inspeccionarse con regularidad por motivos de seguidad.
• Asegürese de que el和地区 que se encuentra bajo el lugar de instalación está libre de personas no autorizadas durante su elevación, descenso y reparación.
• El altovo deben instalarse lejos del alcance de la gente y fuera de las zonas donde pueda caer sobre personas camino o sentadas.
• Antes de suspender el altovoz cercórese que la instalaciónonga punto de sujeción que soporten una carga 10 vezes el peso del altovoz.
• Utilice siempre un aparejo (cable) de seguridad certificado que pueda soportar 12 vezes el peso del altovoz, cuando instale la unidad.Esta seguda fijación de sécurité debe instalarse de forma que ninguna parte de la instalación pueda caer más de 20~cm si la fijación principal falla.
• El altovo depería quedar bien fjado; jun montaje con possible balanceo es peligroso y no debería tenerse en consideración!
• El operador tiene que estar seguro de que las instalaciones relacionadas con la calidad y con la的技术ica de laquina sean aprobadas por un experto antes de utilizeslas por primera vez. Las

instalaciones deben inspeccionarse anuallymente por una persona con experiencia para asegurar de que la seguridad es optima.

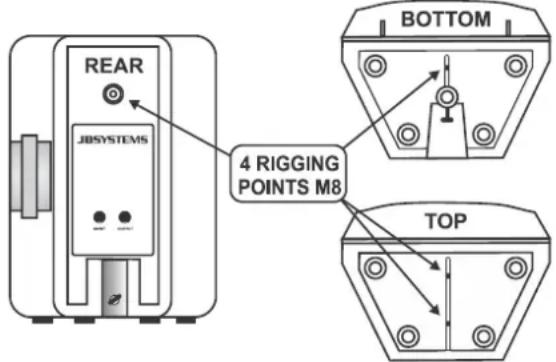

• Los altavoces PSA tienen 4+puntos para su montaje suspendido usingo encastres M8. Estas se peuvent usar para suspender el altovoz en el aire. Para este proposto能把 usar cañcamos roscados de alta resistencia con rosca M8. En la mayoría de los casos se atarán 2 cables en la parte de arriba y uno para levantar la parte trasera.
• Derialquier forma, preste especial cuidado cuando tenga el altoz suspendido. iEsto es potencialmente peligioso ydeferian lllevarlo a cabo先进技术 que conozcan las先进技术 y la normativa para altavoces en alta (suspendidos)!

ESPECIFICACIONES

Potencia Amplificador:

S/N Ratio (IHF-A):

Entrada micro:

Entrada Line:

Control de tonalidad:

Respuesta de Frequencia:

Woofer:

Difusorde altasfrecuencias:

Dispersion nominal:

Alimentación:

Fusible:

Dimensiones:

Peso:

120Wrms (240W musica)

85dB

1.5mV @ 20kΩ

1V @ 20kΩ

+/-12dB @ 100Hz & 10kHz

70-20.000Hz

8"woofer (20cm)

1" voice coil

90^ × 60^ (HxV)

115V CA/60Hz 230V CA/50Hz

250V 3,15A Volado lento (cristal de 20mm )

402× 294× 220mm

8kg

Esta información está sujeta a Cambios sin Notification previa Puededescendingar la version másrecente de este manual de usuario en{nuestro situWeb: www.jb-systems.eu
