GEBRUIKSAANWIJZING PSA08 JBSYSTEMS

Gebruiksaanwijzing NL

NL-VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om volledig van alle möglichkheden te profiteren, lees deze handleiding zeer zorgvuldig.

KENMERKEN

Deze eenheid is radiostoring onderdrukt. Dit apparaat voldoet aan de eisen van de huidige Europese en nationale richtlijnen. Conformiteit werden aangetoond en de desbetreffende verklaringen en documenten zijn door de fabrikant gedeponeerd.

Professionele actieve klankkast voor verzillende toepassingen
- Heavy-duty Polypropyleen behuizing
- Interne versterker met een vermogen van 120Wrms (240W muziek)
- Perfect voor beiden permanente installations en mobiel gebruik (Verhuur, DJ, ...)
- Uitgerust met hoogvermogen 8" (20cm) woofer & 1" compressie driver.
- Gebalanceerde MIC ingang met niveau regeling (jack 6,3mm)
- Gebalanceerde LINE ingang (XLR) met niveau regeling (niet gebalanceerd via RCA/cinch)
- Gebalanceerde LIJN uitgang (XLR)
Hoge Tonen + Lage Tonen bedieningen
- Blauwe "aan/uit" LED op het voorpaneel
Ingebouwde M8 vliegpunten
- Ingebouwde 35mm statiefadapter
- Stevige rubberen voetstukken

VOOR GEBRUK

• Voordat u dit apparaat begint te gebruiken, controllerer of er geen transportschade aanwezig is. Mocht er schade zich, gebruik het apparaat Niet en raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabriek in perfecte staat en goed verpakt. Het is absolutnoodzakelijk voor de gebruiker om de veiligheidsinstrumenties en waarschuwingen in deze handleiding strikt op te volgen. Eventuele schadeveroorzaakt door verkeerd gebruik valt nicht onder de garantie. De dealer za geen aansprakelijkheid accepteren voor eventuele fouten of problemenveroorzaakt door het negeren van deze handleiding.
• Bewaar dit boekje op een veilige plaat voor toekomstige raadpleging. Als u de armatuur verkoopt, vergeet Niet om deze handleiding erbij te voegen.
• Om het milieu te beschermen, probeer het verpakkingsmaterialiaal zoveel möglichk te recyclen.

Controleer de inhoud:

Controleer of de doos de volgende artikelen bevat:

• Gebruikershandleiding
• PSA-8 luidspreker
• Netsnoer

VEILIGHEIDSINSTRUCTIES:

CAUTION OF ELECTRIC SHG DO NOT OPEN

OPGELET: Om het risico op elektrische schokken te voorkomen, Niet openen. Er bevinden zich geen onderdelen binnenin die door de gebruiker onderhonden要去en worden. Laat het onderhoud alleen door gekwalificeerd onderhoudspersoneel uitvoeren.

De bliksemschicht met pijl binnenin een gewiekzijdige driehoek is bedoeld om de gebruiker te waarschuwen op de aanwezigheid van onceisoleerde "gevaarlijke spanning" binnen de behuizing van het product dat van voldoende omvang is om een risico op elektrische schokken te vormen.

Het uitroepteken binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen op de aanwezigheid van belangrijke gebruik- en onderhoudsinstructies in de documentatie die met dit apparaat meekomen.

Dit symbol betekent: alleen gebruik binnenshuis

Dit symbol betekent: Lees de instructies

Deze luidspreker kan zeer eenvoudig geluidsdrukniveauaus (SPL) reproduceren op een vermogen krachtig genoeg om ernstige en permanente gehoorbeschadiging teveroorzaken. Bescherm altijd uw oren wonneer langdurig bootgesteld aan SPL hoger dan 85dB!

• Als is het luidsprekerkabinet gemaakt van waterbestendig materiaal, de woofer en tweeteter zichn nicht beschermd gegen vochtigkeit en regen. Deze luidspreker is.daarom bestemd voor gebruik uitsuiitend binnenshuis, gebruik van dit product buitenshuis of in vochtige condities verklaart alle garanties ongelidig.
• Monteer deze luidspreker algtd op een veilige en stabiele wijze.
• Ben extra voorzichtig wanner de luidsprekers zich opgehangen. Dit kan gevaarlijk+zijn en moet uitsluitend worden uitgevoerd door elektromonteurs die ervaring hebben in de techniek en regelgevingen m.b.t. het ophijsen van luidsprekers!
• Om brand of elektrische schokgevaar te voorkomen, stel dit apparaat Niet aan regen of vocht bloat.
• Om te voorkomen dat binnenin condensatie worden gevormd, maar het apparaat aan de omgevingstemperatuur aanpassen wanneser het na transport in een warme kamer worden gebracht. Condens verhinder soms het apparaat op volle capaciteit te werken of kan zelfs schade veroorzaken.
• Plaats geen metalen voorwerpen of mors geen vloeistoffen in het toestel. Geen objeven gevuld met vloeistoffen, zoals vazen, mogen op dit apparaat worden geplaatst. Elektrische schokken of storing kuren het gevolg�n. Als een vreemd voorwerp in het apparaatterechtkomt, trek onmiddelijk de stekkeruit het stopcontact.
• Plaats geen voorwerpen met open vuur, zoals brandende kaarsen, op het apparaat.
  Bedek geen ventilatieopengen, waar dit tot oververhitting kan leiden.
• Voorkom het gebruik in stoffige omgevingen en maak het apparaat regelmatig schoon.
• Houd het apparaat buiten bereik van kinderen.
• Onervaren Personen mogen dit apparaat nicht bedienen.
• De maximale veilige omgevingstemperatuur is 40^ . Gebruik dit apparaat nicht bij hogere omgevingstemperaturen.
• Ontkoppel alsijd het apparaat wonneer het voor een langereijd Niet worden gebruikt of alvorens het onderhoud te beginnen.
• De elektrische installmentie dient alleen door gekwalificeerd personeel te worden uitgevoerd, in overeenstemming met de voorschriften voor elektrische en mechanische verilgheid in uw land.
• Controller of de beschikbare spanning nicht hoger is dan aangegeven op het achterpaneel van het apparaat.
• Het stopcontact zal voor het afsluiten van hetlichtnet bedienbaar blijven.
• Het netsnoer要去 als het netsnoor is platgeknpen of beschadigd. Het要去 door de fabrikant, zich vertegenwoordiger, of door een vergelijkbaar bevoegde persoon worden verrangen, om een gevaar te voorkomen.
• Laat het netsnoer nooit met andere kabels in contactkommen!
• Wanner de voedingsschakelaar in de UIT-stand is geschakeld, is deze eenheid volledig van het lichtnet afgesloten.
• Dit apparaat要去 worden geaard om aan de veiligheidsvoorschriften te voldoen.

• Om elektrische schokken te voorkomen, Niet openen. Er zich geen door de gebruiker te repareren onderdelen binnenin het apparaat aanwezig.

• Repareer nooit een zekering of sluit nooit de zekeringhouder kort. Vervang.altijd een kapotte zekering met een zekering van hetzelfde type en elektrische specificaties!

• In het geval van ernstige problemen, stop met het gebruik van het apparaat en neem onmiddelijk contact op met uw dealer.
• Gebruik de originele verpakking als het toestel vervoerd moet worden.
• Vanwege verilgheidsredenen is het verboden om ongeautoriseerde wijzigingen aan het apparaat aan te brengen.

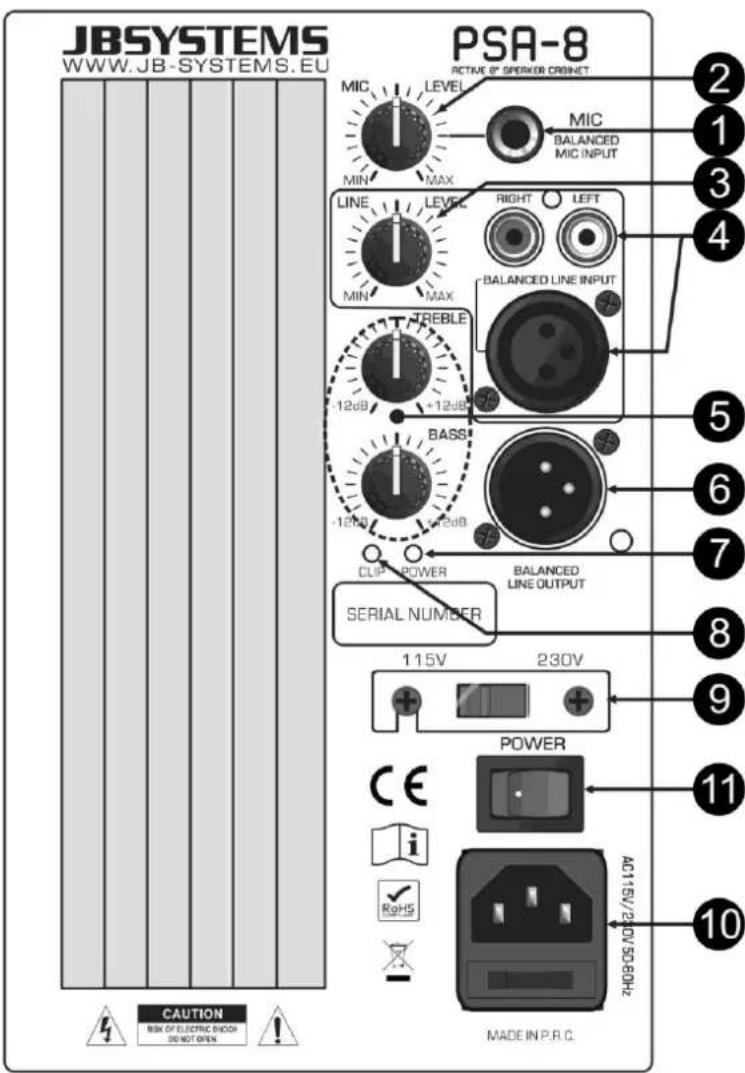

FUNCTIES VERSTERKER

1. MIC INGANG: Deze ingang accepteert beside gebalanceerde en ongebalanceerde microfoons. U kurz beside 14 jack en mannelijke 3-polige XLR-connectors gebruiken.
   Opgelet: Stel het ingangsniveau (2) van de microfoon a.u.b. in op nul voordat u de microfoon aansluit, om beschadiging van de tweeters van uw luidsprekerkabinet te voorkomen. Nadat de microfoon eenmaal is aangesloten, kut u het niveau tot op het gewenste niveau verhogen.
2. MIC NIVEAU: Gebruikt om het ingangsniveau van de microfooningang (1) in te stellen.
3. LIJNNIVEAU: Gebruikt om het ingangsniveau van de lijningang (4) in te stellen. Stel de bediening altijd in op minimum voordat u een willekeurige audiobron aansluit.
4. LIJNINGANG: Deze ingang accepteert beside gebalancerde (3-polige XLR) en ongebalancerde (RCA, tulp) lijniveauaudiosignalen zoals: CD-speler, tuner, MP3-speler, ...
   Opgelet: al is de RCA ingang stereo, het signalaal zal binnenin de luidspreker omgezet worden in mono.
5. TOONREGELINGEN: Gebruikt om de hoge en lage tonen van het master-si gnai aan te passen.
6. LIJNUITGANG: Deze gebalanceerde uitgang (3-polige XLR) maakt het möglichk meerdere luidsprekers samen aan te sluiten, de lijnuitgang worden NIET beinvloed door de instellenen van de toort
7. AAN/UIT-LED: geeft aan dat de versterker is ingeschakeld, u zult op het Voorpaneel een tweede aan/uit-LED vinden.
8. CLIP LED: is opgelicht wanner de versterker clipt (dicht in de buurt van distortie). Wanner u aan de limieten werkt van de versterker, draai het volume a.u.b. een beetje omlaag.
9. SPANNINGSCAHKELAAR: gebrukt om de net ingangsspanning te selecteren, 115Vac of 230Vac. Controller deze schakelaar VOORDAT u het apparaat op het stopcontact aansluit.
10. ENERGIEVOORZIENING: Lichtnetingang met IEC-aansluiting en geintegreerde zekeringhouser, sluit hier het meegeleverde netsnoer op aan.
11. AAN/UITSCHAKELAAR: Gebruikt om de interne versterker in/uit te schakelen. De aan/uit-LED (7) brandt terwij het cabinet is ingeschakeld.

OPHIJSEN

• Belangrijk: De installmentie mag alleen door gekwalificeerd onderhoudspersoneel worden uitgevoerd. Onjuiste installmentie kan tot ernstig letsel en/of schade aan goederen leiden. Hijsen boven personen vereist veel ervaring! Werklastgrenzen要去en in acht worden genomen, gecertificeerde installmentiematerialien要去en worden gebruikt, het geinstalleerde apparaat要去 regelmatig worden gecontroleerd op verilgheid.
• Zorg ervoor dat het gebied onder de installmentieplaatsijdens het takelen, onttakelen en onderhoud, vrij is van ongewenste Personen.
• Het cabinet dient te worden geinstalleerd buiten bereik van personen en buiten de zones waar personen können lopen of zitten.
• Voordat u de apparatuur ophijst, zorg ervoor dat de installmenteone een minimum puntbelasting van 10\ ker het kabinetgewicht kan ondersteunen.
• Gebruik algid een gecertificeerde veiligheidskabel die 12 keer het kabinetgewicht kan dragen voordat u het apparaat installeert. Deze secundaire veiligheidsbevestiging dient op een zodanige wijze te worden geinstalleerd zodayat geen enkel onderdeel van de installmentieeer dan 20~cm kan vallen als de hoofdbevestiging het begeeft.
• Het cabinet dient goed te worden bevestigd; een vrij draaiende montage is gevaarlijk en mag nicht worden overwogen!
• De exploitant要去 voor zorgen dat de veiligheidgerelateerde en machinetechnische installations door een deskundige zichen goedgekeurd alvorens deze voor de eerste keer te gebruiken. De installations要去en

ieder waar door een vakman worden geinspecteerd om er zeker van teল dat de veiligheid nog steeds optimaal is.

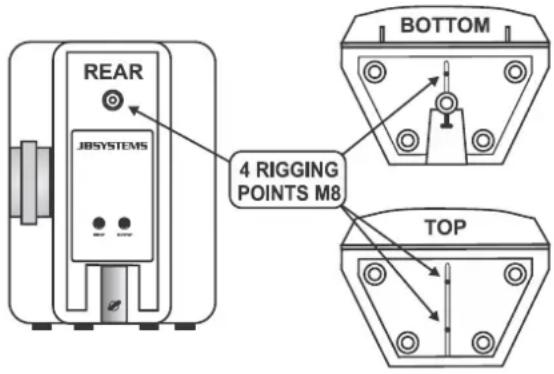

• De PSA-luidsprekers—hebben 4 ophijspunten met M8 insteken. Deze können worden gebruikt om het cabinet in de lucht te hangen (vliegen). U kunt hiervoor heavy-duty oogbouten met metrische M8 draad gebruiken. In de meeste gezallen worden 2 kabels op de boenzijde bevestigd en een worden gebruikt om dechterzijde op te trekken.
• Ben algid extra voorzichtig wanner de luidsprekers zijn opgehangen. Dit kan gevaarlijk zijn en moet uitsluitend worden uitgevoerd door elektromonteurs die ervaring hebben in de techniek en regelgevingen m.b.t. het ophijsen van luidsprekers!

SPECIFICATIONS

Versterkervermogen:

Signaal/ruis verhouding:

Micro ingang:

Line ingang:

Toonregelingen:

Frequentiebereik:

Woofer:

Compressie Driver / Hoorn:

Spreidingshoek:

Netvoeding:

Zekering:

Afmetingen:

Gewicht:

120Wrms (240W muziek)

85dB

1.5mV @20kΩ

1V @ 20kΩ

+/-12dB @ 100Hz & 10kHz

70-20.000Hz

8"woofer (20cm)

1" spreekspoel

90^ × 60^ (H × V)

115Vac/60Hz - 230Vac/50Hz

250 V/ 3,15A trage zekering (20 mm)

402 × 294 × 220 mm

8kg

Alle informatatie is onderhevig aan verandering zonder voorafgaande kennisgeving. U(Int) de niewste versie van deze handleiding van onze website downloaden: www.jb-systems.eu
