X0210 - Professionelle Audioausrüstung JBSYSTEMS - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver 2-Wege-Stereo- oder 3-Wege-Mono-Filter
Marke	JBSYSTEMS
Modell	X0210 (EC102/XO210)
Abmessungen	483 x 44 x 136 mm (19-Zoll-Rack-Format)
Gewicht	2 kg
Stromversorgung	AC 230 V, 50 Hz
Sicherung	20 mm Glas, 250 V, 500 mA, träge
Frequenzgang	20 - 20.000 Hz (+0/-0,5 dB)
Klirrfaktor + Rauschen	< 0,004 % @ 1 kHz, 4 dB
Trennfrequenzen	45 - 960 Hz (Normalmodus) / 450 - 9600 Hz (X10-Modus)
Filter	Linkwitz-Riley 24 dB/Oktave, Subsonic-Filter 40 Hz (Schalter)
Eingänge	Symmetrische XLR (2 Kanäle)
Ausgänge	Symmetrische XLR: LOW/MID, HIGH (2 Kanäle)
Einstellungen	Eingangsverstärkung (±12 dB), Ausgangsverstärkung (-∞ bis +6 dB), Phasenumkehr, Frequenzauswahl
Betriebsmodi	Stereo 2-Wege oder Mono 3-Wege (Schalter)
Bass-Summierungsfunktion	Ja (LF SUM-Schalter)
Ground Lift	Schalter zur Beseitigung von Erdschleifen
LED-Anzeigen	Mono/Stereo, X10, Phasenumkehr
Max. Betriebstemperatur	45 °C
Verwendung	Nur für den Innenbereich
Wartung	Mit einem weichen, leicht feuchten Tuch reinigen; keine flüchtigen Produkte verwenden
Ersatzteile / Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Wartung an qualifiziertes Fachpersonal überlassen
Lieferumfang	Bedienungsanleitung, Netzkabel
Garantie	Deckt keine Schäden durch unsachgemäße Verwendung ab

Häufig gestellte Fragen - X0210 JBSYSTEMS

Wie installiere ich den X0210 in einem 19-Zoll-Rack?

Verwenden Sie die 4 Schraubenlöcher auf der Vorderseite, um das Gerät in einem 19-Zoll-Rack zu befestigen. Achten Sie darauf, Schrauben in geeigneter Größe zu verwenden (nicht im Lieferumfang enthalten).
Sorgen Sie für ausreichende Belüftung zur Wärmeabfuhr, insbesondere in einem Flightcase.

Welche Kabel sollten für die Audioverbindungen verwendet werden?

Verwenden Sie hochwertige XLR-Kabel für die symmetrischen Ein- und Ausgänge. Für die Stromversorgung verwenden Sie das mitgelieferte Netzkabel.
Minderwertige Kabel können die Klangqualität beeinträchtigen.

Wie wechsle ich zwischen Stereo- und Monomodus?

Verwenden Sie den MONO/STEREO-Schalter auf der Rückseite des Geräts. Im STEREO-Modus arbeiten beide Kanäle unabhängig (2 x 2-Wege). Im MONO-Modus arbeiten sie gemeinsam für eine 3-Wege-Filterung.
Die MONO/STEREO-LED auf der Vorderseite zeigt den aktiven Modus an.

Wie stelle ich die Trennfrequenz ein?

Verwenden Sie den Drehregler 'Crossover Point Selection' auf der Vorderseite. Die Skala hängt von der X10-LED ab:
- LED aus: Einstellung von 45 Hz bis 960 Hz.
- LED an: Einstellung von 450 Hz bis 9,6 kHz.
Der 'Crossover Frequency Switch' auf der Rückseite ermöglicht die Wahl zwischen X1- und X10-Bereichen.

Was tun bei Hintergrundrauschen oder Brummen?

Hintergrundrauschen kann von einer Erdschleife herrühren. Verwenden Sie den 'Ground Lift Switch' auf der Rückseite: Schalten Sie ihn auf 'lift', um die Erdschleife zwischen dem X0210 und anderen Geräten zu unterbrechen.
Wenn das Rauschen anhält, überprüfen Sie die Kabel und Verbindungen.

Wie kehre ich die Phase eines Kanals um?

Verwenden Sie die Schalter 'LOW/MID Phase Invert' und 'HIGH Phase Invert' auf der Vorderseite. Eine LED zeigt an, dass die Umkehrung aktiv ist.
Im Stereomodus können Sie die Phase der Bässe und/oder Höhen umkehren. Im Monomodus gelten die Umkehrungen für die entsprechenden Kanäle.
Verwenden Sie diese Funktion mit Vorsicht, insbesondere bei tiefen Frequenzen.

Welche Funktion hat der Subsonic-Filter?

Der Subsonic-Filter (Low Cut Switch) unterdrückt Frequenzen unter 40 Hz. Dies schützt Ihre Lautsprecher und Verstärker vor gefährlichen Infraschall, der die Geräte beschädigen kann.
Aktivieren Sie ihn, wenn Sie Subwoofer verwenden oder um unerwünschte niederfrequente Geräusche zu eliminieren.

Wie reinige ich den X0210?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, leicht feuchtes Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine flüchtigen Produkte wie Benzin oder Verdünner, und vermeiden Sie, dass Wasser in das Gerät eindringt.

Was tun, wenn das Gerät nicht eingeschaltet wird?

Überprüfen Sie zuerst, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Überprüfen Sie dann die Sicherung im Sicherungshalter neben der IEC-Buchse: Ersetzen Sie sie durch eine identische Sicherung (250 V, 500 mA, träge).
Wenn das Problem weiterhin besteht, wenden Sie sich an qualifiziertes Fachpersonal.

Kann ich das Gerät selbst reparieren?

Nein, mit Ausnahme der Sicherung gibt es im Inneren keine vom Benutzer reparierbaren Teile. Öffnen Sie niemals das Gerät: Dies birgt Stromschlaggefahr und führt zum Verlust der Garantie.
Überlassen Sie alle Reparaturen qualifiziertem Fachpersonal.

BEDIENUNGSANLEITUNG X0210 JBSYSTEMS

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

S/N Ratio (IHF-A): >90dB @ 1kHz.

S/N Ratio (IHF-A): >90dB @ 1kHz.

Entrées Line:/ 1V @ 10kΩ

Sorties: 1V @ 600Ω

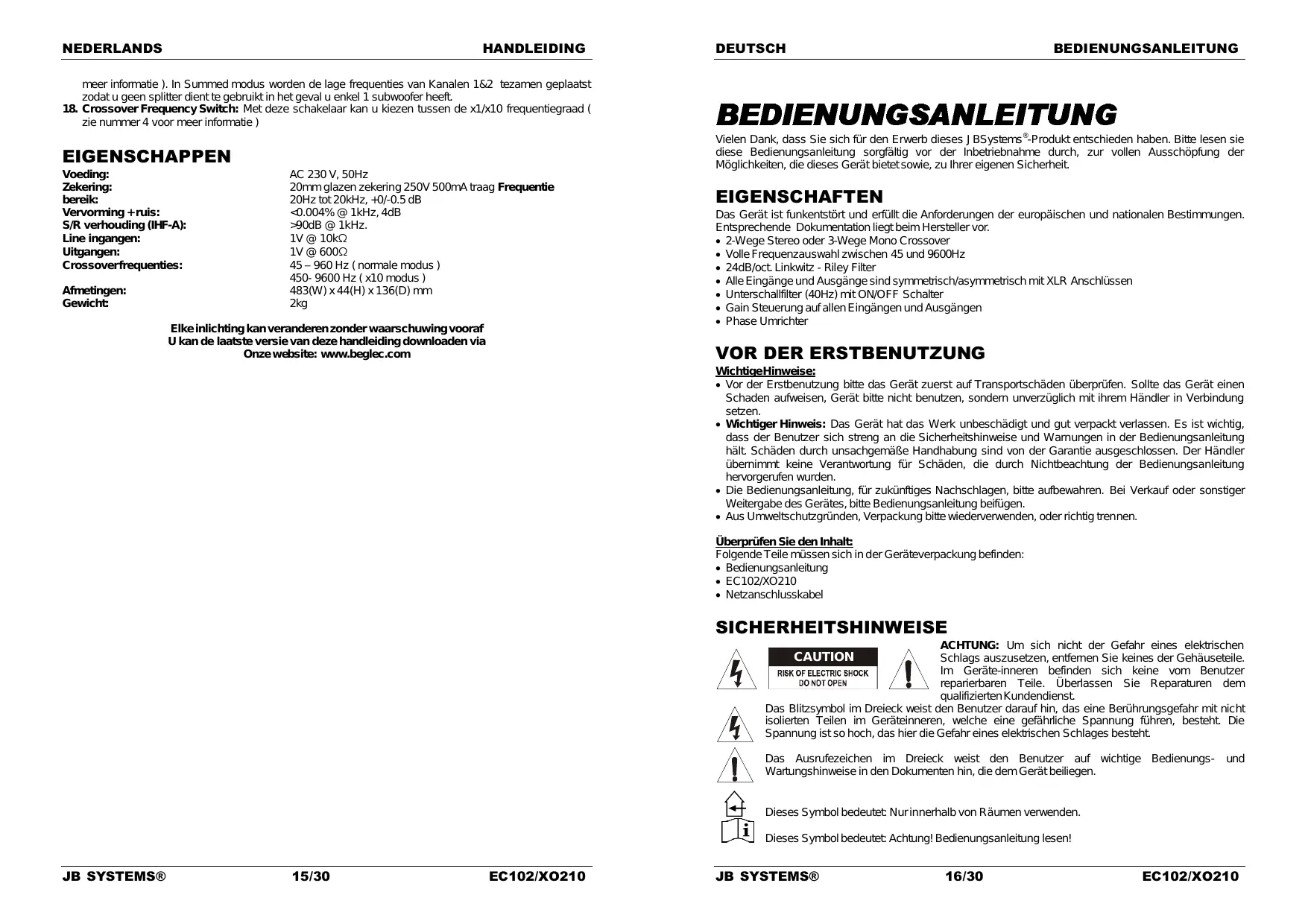

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• 2-Wege Stereo oder 3-Wege Mono Crossover
  Volle Freqenzauswahl zwischen 45 und 9600Hz
  24dB/oct. Linkwitz - Riley Filter
• Alle Eingänge und Ausgänge sind symmetrisch/asymmetrisch mit XLR Anschlüssen
• Unterschallfilter (40Hz) mit ON/OFF Schalter
• Gain Steuerung auf allen Eingängen und Ausgängen
  Phase Umrichter

VOR DER ERSTBENUTZUNG

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Sollethe das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

Überprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:
Bedienungsanleitung
EC102/XO210
- Netzanschlusskabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DON NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehausseteile. Im Gerate-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieieck weist den Benutzer darauf auf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
  Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung.
  eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschadigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefüllte Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluß oder Fehlfunktion konne die Folge sein. Falls es noch einmal vorkommen sollte,itte thereof Netzstecker siehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedieten.
• Umgebungstemperatur darf 45^ nicht überschreiben.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen halten.
• Sicherstellen, daß Netzspannung mit Geräteaufkreber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichen sein um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Das Gerät ist nicht vollständig vom Netz getrennt wenn der Netzschalter sich in der AUS-Stellung befind.
  Um die Ordnungsgemäß Sicherheitsbestimmungen einzuhalten, muß diesen Gerät geerdet werden.
• Gerät nicht öffnen. Abgesehen vom tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzten und mit Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Geräte keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Gerät in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperatoren ausgesetzt wird.
• Plazieren und benutzten Sie das Gerät für eine längerere Zeit darüber hinausgehen.
  Lampen, etc., können es die Funktion des Gerätes beeinträchtigen.
• Das Gerät kann in 19" Racks eingebaut werden. Benutzen Sie dazu die in der Frontblende eingelassenen Löcher.
• Soltte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollen den das Gerät für ca. 1 Stunde vom Stromnetz trennen.

WARTUNG

Die Reinigung der Gerätes erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerättnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, welche das Gerät beschädigen wurden.

ANSCHLUSSE

Verwenden Sie hochwertige Kabel um eine bessere Klangqualität zu erreichen. Für weitere Informationen über die Anschlüsse lesen sie das naste Kapitel. Vergewisern Sie sich das dass Gerät ausgeschaltet ist bevor sie Änderungen an der Verkabelung vornehmen. In dieser Anleitung schreiben wir über „ Line Eingänge“, das sind Eingänge die zwischen 750 mV und 2V liegen. Das beinhaltet Tuner, Video, CD Player usw.

FUNKTIONEN (VORDERSEITE)

1. Input Gain: Steuert den EINGANGSPEGEL mit +/- 12dB.

2. Low Cut Switch: Tastendruck zur Auswahl des 40 Hz High-Pass Filters. Mit thisem Filter schätzen Sie ihre Laufsprecher und Versteller vor ungewolten Niederfrequenzen, die nur unnötig Leistung verschlagen, jedoch nicht notwendigerweise mehr Ausdruck bringen.

3. Crossover Point selection: Auswahldes Crossovers zwischen:

4. Im Stereomodus: LOW und HIGH Freqenzen

5. Im Monomodus: LOW und MID Frenzen auf Kanal 1

MID und HIGH Frequenzen auf Kanal 2

1. X10 LED: X10 LED aus: Steuerung der Crossoverfrequenz zwischen 45Hz und 960Hz
   X10 LED leuchtet: Steuerung der Crossoverfrequenz zwischen 450Hz und 9,6kHz

2. LOW/MID Output: Steuert:

3. Im Stereomodus: LOW Freqenz Ausgangspiegel zwischen -∞ und +6dB (beige Kanäle)

4. Im Monomodus: LOW Freqenz Ausgangspegel zwischen -∞ und +6dB auf Kanal 1 MID Freqenz Ausgangspegel zwischen -∞ und +6dB auf Kanal 2

5. LOW/MID Phase Invert Switch: Umschalter zur Umkehrung der Polarität. Ein LED zeigt die Auswahlan:

6. Im Stereomodus: Sie können die Polarität des LOW Ausgangs umkehren

7. Im Monomodus: Sie können die Polarität des LOW Ausgangs auf Kanal 1 umkehren. Sie können die Polarität des MID Ausgangs auf Kanal 2 umkehren

Anmerkung: Benutzten Sie diesen Umschalter mit Vorsicht. Der Umschalter ist am effektivsten auf den Niederfrequenzen: Schalten Sie während des Horens von Musik um. Wahlen Sie die Position mit der bestenBasswiedergabe

1. HIGH Output: Steuert den HIGH Freqenz Ausgangspiegel zwischen -∞ und +6dB. Im Monomodus können Sie nur den Canal 2 Knopf benutzen.

2. HIGH Phase Invert Switch: Umschalter zum Umkehrung der Polarität des HIGH Ausgangs. Ein LED zeigt die Auschwitz an. Im Monomodus können Sie nur den Kanal 2 Knopf benutzten. Anmerkung: In den moisten Fällen brauchen Sie diesen Umschalter nicht. Bei unkorrekter Einstellung können Sie damit mehr Schaden als Nutzen anrlichen

3. MONO/STEREO LED: LED zur Anzeige, ob Sie in MONO oder STEREO Modus arbeiten:

4. MONO-Modus: Beide Kanäle arbeiten zusammen, um einen 3-Wege-Modus Crossover zu erhalten
   STEREO-Modus: Beide Kanäle arbeiten unabhängig voneinander, um einen 2x2-Wege Modus Crossover zu erhalten

5. Power Switch: EIN und AUS schalten des Geräts

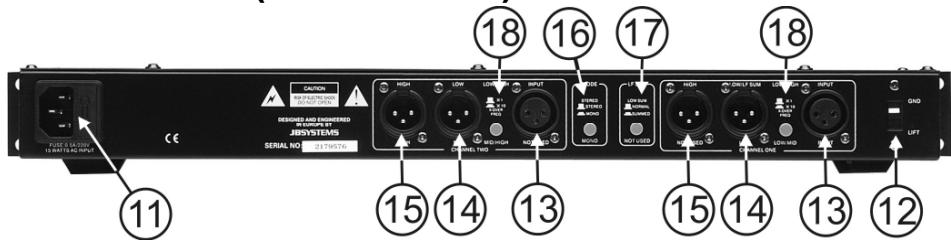

FUNKTIONEN (HINTERSEITE)

1. Mains Input: Mit IEC Buchse und integrierter Sicherung, hier Netzkabel anschließen.

2. Ground Lift Switch: In einigen Fälle kann es zu ärgerlichen Brummtonen durch Masseschleifen in Ihr Anlage kommt. Die Einstellung des Ground Lift Switch auf "lift" unterbricht die Masseschleife zwischen dem EC102/JO210 und der Chassiserdung weiterer Komponenten in Ihr Anlage. Der Brummton verschwindet damit.

3. XLR Inputs: Symmetrische Eingänge für XLR Kabel. Im Monomodus müssen Sie nur ein XLR Kabel an Kanal 1 anschließen

4. LOW/MID XLR Output: Symmetrische Eingänge für XLR Kabel:

5. Im Stereomodus: Im Normalmodus (siehe Nr. 17 für weitere Informationen) * müssen Sie ein XLR Kabel an Kanal 1 und 2 anschließen. Im Summedmodus * müssen Sie nur ein XLR Kabel an Kanal 1 anschließen.

6. Im Monomodus: Kanal 1 betriebt den LOW Ausgang.
   Kanal 2 betriebt den MID Ausgang.

7. HIGH XLR Output: Symmetrische Eingänge für XLR Kabel:

8. Im Stereomodus: Ein XLR muss an beiden Kanälen angeschlossen werden

9. Im Monomodus: Nur Kanal 2 ist in Betrieb

10. MONO/STEREO Switch: Mit diesen Umschalter wahlen Sie zwischen MONO 3-Wege oder STEREO 2x2-Wege Modus

11. LF SUM Switch: Mit diesen Umschalter wahlen Sie zwischen LOW Freqenzen in Normalmodus (2 Ausgänge) und summed (benutzt nur Canal 1 Ausgang) (siehe Nr. 14 für weitere Informationen). Im Summedmodus werden die Niederfrequenzen der Kanäle 1&2 zusammengelegt, Sie bereits also kein Verteilerkabel, falls Ohnen nur 1 Subwoofer zur Verfügung stehen.

12. Crossover Frequency Switch: Mit diesen Umschalter wahren Sie zwischen x1/x10 Frequenzrate (siehe Nr. 4 für weitere Informationen)

TECHNISCHE DATEN

Spannungsversorgung:

AC 230 V, 50Hz

Sicherung: 20-20.000Hz (+0/-0.5dB)

20mm Glassicherung 250V/500mAträgeFrequenzbereich:

THD + noise:

<0.004% @ 1kHz, 4dB

Signalrauschabstand (IHF-A):

90dB @ 1kHz.

Line Eingänge:

1V @ 10kΩ

Ausgange:

1V @ 600Ω

Crossover Frequenzen:

45-960 Hz (Nomalmodus)

Abmessungen:

450-9600 Hz (x10 Modus)

483(W) x 44(H) x 136(D) mm

Gewicht:

2kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neuest Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com

Relación S/N (IHF-A):

90dB @ 1kHz.

Entradas de linea:

1V @ 10kΩ

Salidas:

1V @ 600Ω
