Type de produit	Filtre actif 2-voies stéréo ou 3-voies mono
Marque	JBSYSTEMS
Modèle	X0210 (EC102/XO210)
Dimensions	483 x 44 x 136 mm (format rack 19")
Poids	2 kg
Alimentation	AC 230 V, 50 Hz
Fusible	20 mm en verre, 250 V, 500 mA, lent
Réponse en fréquence	20 - 20 000 Hz (+0/-0,5 dB)
Distorsion harmonique totale + bruit	< 0,004 % @ 1 kHz, 4 dB
Fréquences de coupure	45 - 960 Hz (mode normal) / 450 - 9600 Hz (mode X10)
Filtres	Linkwitz-Riley 24 dB/octave, filtre subsonique 40 Hz (interrupteur)
Entrées	XLR symétriques (2 canaux)
Sorties	XLR symétriques : LOW/MID, HIGH (2 canaux)
Réglages	Gain entrée (±12 dB), gain sortie (-∞ à +6 dB), inversion de phase, sélection de fréquence
Modes de fonctionnement	Stéréo 2 voies ou mono 3 voies (commutateur)
Fonction sommation des basses	Oui (LF SUM Switch)
Ground Lift	Interrupteur pour éliminer les boucles de terre
Indicateurs LED	Mono/Stéréo, X10, inversion de phase
Température d'utilisation max.	45 °C
Utilisation	Intérieur uniquement
Entretien	Nettoyer avec un chiffon doux légèrement humide ; ne pas utiliser de produits volatils
Pièces détachées / réparabilité	Aucune pièce réparable par l'utilisateur ; confier l'entretien à un technicien qualifié
Contenu de l'emballage	Mode d'emploi, câble secteur
Garantie	Ne couvre pas les dommages dus à une utilisation incorrecte

FOIRE AUX QUESTIONS - X0210 JBSYSTEMS

Comment installer le X0210 dans un rack 19 pouces ?

Utilisez les 4 trous de vis sur la face avant pour fixer l'appareil dans un rack 19 pouces. Assurez-vous d'utiliser des vis de dimensions appropriées (non fournies).
Veillez à une bonne ventilation pour évacuer la chaleur, surtout dans un flight case.

Quels câbles utiliser pour les connexions audio ?

Utilisez des câbles XLR de bonne qualité pour les entrées et sorties symétriques. Pour l'alimentation, utilisez le câble secteur fourni.
Des câbles de qualité médiocre peuvent dégrader la qualité sonore.

Comment basculer entre les modes stéréo et mono ?

Utilisez le commutateur MONO/STEREO à l'arrière de l'appareil. En mode STEREO, les deux canaux fonctionnent indépendamment (2 x 2 voies). En mode MONO, ils fonctionnent ensemble pour un filtrage 3 voies.
La LED MONO/STEREO sur la face avant indique le mode actif.

Comment régler la fréquence de coupure ?

Utilisez le bouton 'Crossover Point Selection' sur la face avant. L'échelle dépend de la LED X10 :
- LED éteinte : réglage de 45 Hz à 960 Hz.
- LED allumée : réglage de 450 Hz à 9,6 kHz.
Le commutateur 'Crossover Frequency Switch' à l'arrière permet de choisir entre les plages X1 et X10.

Que faire en cas de bruit de fond ou ronflement ?

Un bruit de fond peut provenir d'une boucle de terre. Utilisez le commutateur 'Ground Lift Switch' à l'arrière : mettez-le en position 'lift' pour interrompre la boucle de terre entre le X0210 et les autres appareils.
Si le bruit persiste, vérifiez les câbles et les connexions.

Comment inverser la phase d'une voie ?

Utilisez les interrupteurs 'LOW/MID Phase Invert' et 'HIGH Phase Invert' sur la face avant. Une LED indique que l'inversion est active.
En mode stéréo, vous pouvez inverser la phase des basses et/ou des aigus. En mode mono, les inversions s'appliquent aux voies correspondantes.
Utilisez cette fonction avec prudence, surtout pour les basses fréquences.

Quelle est la fonction du filtre subsonique ?

Le filtre subsonique (Low Cut Switch) coupe les fréquences inférieures à 40 Hz. Cela protège vos haut-parleurs et amplificateurs des infrasons dangereux qui peuvent endommager le matériel.
Activez-le si vous utilisez des subwoofers ou pour éliminer les bruits de basse fréquence indésirables.

Comment nettoyer le X0210 ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux légèrement humide pour essuyer la surface. N'utilisez pas de produits volatils comme le benzène ou le thinner, et évitez que de l'eau pénètre à l'intérieur de l'appareil.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise secteur fonctionne. Ensuite, vérifiez le fusible situé dans le porte-fusible près de la prise IEC : remplacez-le par un fusible identique (250 V, 500 mA, lent).
Si le problème persiste, contactez un technicien qualifié.

Puis-je réparer l'appareil moi-même ?

Non, à l'exception du fusible, il n'y a aucune pièce réparable par l'utilisateur à l'intérieur. N'ouvrez jamais l'appareil : cela expose à des risques d'électrocution et annule la garantie.
Confiez toute réparation à un technicien qualifié.

MODE D'EMPLOI X0210 JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Filtre actif: 2-voies stéréo ou 3-voies mono
• Sélection complète des fréquences de 45 Hz à 9600 Hz
• Filtres Linkwitz-Riley 24dB/oct.
• Chaque entrée et sortie en XLR : toujours balance ou non-balancée
• Filtre subsonique 40 Hz (avec interrupteur marche/arrêt)
• Réglage du GAIN pour chaque entrée et chaque sortie
• Interrupteur pour inversion de phase

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si la boîte contient les articles suivants :

Mode d'emploi - Câble secteur. EC102/XO210

Instructions de sécurité:

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous pouze replacer vous-même. Confiez l'entretien uniquement à des techniciens ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplacer vous-même. Confiez l'entretien uniquement à des techniciens.

qualifiés

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : usage à l'intérieur seulement

Ce symbole signifie : Lire le mode d'emploi.

• Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l’humidité. Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport. La condensation empêche l’unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun objet contenant de liquides, tels que des vases, ne peut être placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que les bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximum d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprndre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux réglementations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrêt de l'appareil.
• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit tous les jours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplaçé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• Quand l'interrupteur principal est dans la position OFF, cet appareil n'est pas complètement isolé du courant 230V!
• L'appareil doit être à la masse selon les règles de sécurité.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Conseils d'installation:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack 19''. Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonne dimension (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.
• Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiant après le transport. La condensation peut altérer les performances de l'appareil.

Nettoyage:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatiles tels que le benzène ou le thinner qui peuvent endommager l'appareil.

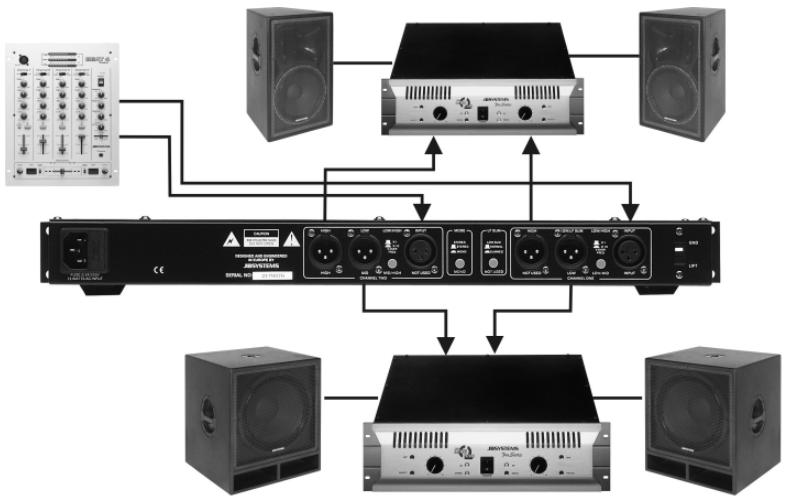

Connexions

Utilisez des câbles de bonne qualité afin d'éviter un son de mauvaise qualité.

Pour plus d'informations sur les connexions, voyez le chapitre suivant.

Assurez-vous d'éteindre l'appareil avant d'effectuer les différentes connexions. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entrées avec un niveau compris entre 750mV et 2V. Ceci inclut les lecteurs de CD, tuners, VIDs,...

1. Input Gain: contrôle le niveau d'entrée à concurrence de +/- 12dB.
2. Low Cut Switch : appuyez sur ce bouton pour sélectionner le filtre passe-haut de 40 Hz. Utilisez ce filtre pour protéger vos haut-parleurs et votre amplificateur des infrasons dangereux : ils
3. Crossover Point selection: Sélectionnez le point de coupure entre :
4. En mode stéreo: fréquences basses et aigues; En mode mono: fréquences basses et Mediums sur le canal 1; fréquences Mediums et aigues sur le canal
5. LED X10: si la LED X10 est éteinte : vous pouvez faire varier la fréquence de coupure de 45 Hz à 960 Hz;

si la LED X10 est allumée : vous pouvez faire varier la fréquence de coupure de 450 Hz à 9,6 kHz.

1. LOW/MID Output: contrôle les éléments suivants :
2. En mode stéreo : le niveau de sortie des fréquences basses de -∞ à +6dB (pour les deux canaux);
3. En mode mono: le niveau de sortie des fréquences basses de -∞ à +6dB (pour le canal 1); le niveau de sortie des fréquences méridums de -∞ à +6dB (pour le canal 2).
4. LOW/MID Phase Invert Switch : Inverseur destiné à la polarité. Une LED signale votre sélection :
5. En mode stéreo : vous pouvez inverser la polarité de la sortie des basses;
6. En mode mono : vous pouvez inverser la polarité de la sortie des basses sur le canal 1; vous pouvez inverser la polarité de la sortie des médiuns sur le canal 2.

Remarque : faites usage de cet inverseur avec prudence. Cet inverseur est particulièrement efficace dans les basses fréquences : faites aller l'inverseur d'une position à l'autre tout en écoutant la musique. Choisissez la position qui produit le moins de basses.

1. HIGH Output: contrôle le niveau de sortie des fréquences aigues de -∞ à +6dB. Quand vous travaillez en mode mono, vous ne pouvez utiliser que le bouton du canal 2.
2. HIGH Phase Invert Switch: switch destiné à inverser la polarité de la sortie des aigus. Une LED signale qu'elle est votre sélection. Quand vous travailliez en mode mono, vous ne pouvez utiliser que le switch du canal 2. Remarque: Dans la plupart des cas, il n'est pas nécessaire de recourir à ce switch. Quand le réglage n'est pas correct, cela peut vous causer plus de tort que de bien.
3. MONO/STEREO LED : cette LED vous indique si vous êtes en train de travailler en mode MONO ou en mode STEREO;

Mode MONO : les deux canaux travaillent ensemble avec des fréquences de coupure qui permettent d'obtenir un mode à 3 voies; - Mode STEREO : les deux canaux travaillent indépendamment l'un de l'autre, avec des fréquences de coupure qui permettent d'obtenir un mode à 2 x 2 voies.

1. Power Switch: switch destiné à mettre l'appareil sous ou hors tension.

FONCTIONS (FACE ARRIERE)

1. Mains Input : doté d'une prise IEC et d'une protection à fusible intégrée ; c'est ici que vous devez connecter le câble d'alimentation secteur (fourni).
2. Ground Lift Switch : Dans un certain nombre de cas, un bruit de fond indésirable peut se produire : cela est dû à une boucle de terre dans votre installation. En réglant le Ground Lift Switch en position 'lift', vous interrompez la boucle de terre entre le EC102/OX210 et les prises de terre des autres composants de votre installation. Cela a pour résultat de faire disparaître le bruit de fond.
3. XLR Inputs: entrées symétriques utilisant des câbles à prises XLR. Quand vous travaillez en mode mono, vous devez simplement connecter un câble à prises XLR sur le canal 1.
4. LOW/MID XLR Output : sorties symétriques utilisant des câbles à prises XLR :
5. En mode stéreo : quand vous travaill evez connecter un câble à prises XLR aux canaux 1 et 2. Quand vous travaillez en mode 'summed', vous devez connecter un câble à prises XLR au canal 1.
6. En Mode mono : le canal 1 pilote la sortie des basses fréquences ; le canal 2 pilote la sortie des fréquences Médiums.
7. HIGH XLR Output : sorties symétriques utilisant des câbles à prises XLR :
8. En mode stéreo : vous devez connecter un câble à prises XLR aux deux canaux;
9. En Mode mono: seul le canal 2 est utilisé.
10. MONO/STEREO Switch: grâce à ce switch, vous pouvez choisir entre le mode MONO à 3 voies et le mode STEREO à 2 x 2 voies.
11. LF SUM Switch: grâce à ce switch, vous pouvez choi uméro 14 pour de plus amples informations). En mode 'summed', les basses fréquences des canaux 1 & 2 sont mixées de sorte qu'il n'est pas nécessaire d'utiliser un câble de dérivation s'il n'y a qu'un seul subwoofer.
12. Crossover Frequency Switch: grâce à ce switch, vous pouvez choisir la valeur des plages de fréquences, entre X1 et X10 (reportez-vous au nombre 4 pour de plus amples informations).

Alimentation: AC 230 V, 50Hz

Fusible: 20mm en verre 250V 500mA lent

Réponse de fréquence: 20-20.000Hz (+0/-0.5)

DHT + bruit: <0.004% @ 1kHz, 4dB

Fréquences de coupure : 45 - 960 Hz (en mode normal)

450-9600 Hz (en mode X10)

Dimensions: 483(W) x 44(H) x 136(D) mm

Poids: 2kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
