| Type de produit | Nettoyeur haute pression eau chaude |
| Marque | MICHELIN |
| Modèle | MPX 150 HL24332 |
| Pression maximale | 150 bar (environ 2175 PSI) |
| Plage de pression de service | 25 - 250 bar (360 - 3600 PSI) |
| Alimentation électrique | Monophasé, tension selon plaque signalétique (ex. 230 V / 50 Hz) |
| Classe de protection électrique | Classe I (mise à la terre obligatoire) |
| Puissance nominale | Inférieure à 3 kW (fiche standard) ou supérieure selon modèle |
| Type de carburant (brûleur) | Gasoil (diesel) |
| Température maximale de l'eau d'alimentation | 50°C (122°F) |
| Pression d'alimentation en eau requise | 2 - 8 bar (29 - 116 PSI) |
| Système d'arrêt automatique | Total stop (moteur s'arrête lorsque la gâchette est relâchée) |
| Buse réglable | Multireg : jet concentré (haute pression) ou jet en éventail (basse pression) |
| Capacité du réservoir de détergent | Non spécifiée (kit cire-savon en option) |
| Dispositif de sécurité | Disjoncteur différentiel 30 mA recommandé, protection thermique |
| Entretien : vidange huile pompe | Toutes les 500 heures (par SAV) |

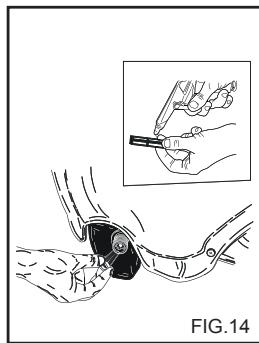

| Entretien : nettoyage filtre à eau | Toutes les 50 heures |
| Entretien : nettoyage filtre gasoil | Toutes les 100 heures |
| Entretien : désincrustation du serpentin | Toutes les 300 heures (par SAV) |
| Réparabilité | Pièces de rechange d'origine obligatoires, intervention SAV recommandée |
| Protection contre le gel | Utilisation d'antigel obligatoire en cas de gel |
| Poids | Non spécifié (estimation ~80 kg pour un modèle eau chaude) |
FOIRE AUX QUESTIONS - MPX 150 HL24332 MICHELIN
Questions des utilisateurs sur MPX 150 HL24332 MICHELIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Nettoyeur haute pression au format PDF gratuitement ! Retrouvez votre notice MPX 150 HL24332 - MICHELIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MPX 150 HL24332 de la marque MICHELIN.
MODE D'EMPLOI MPX 150 HL24332 MICHELIN
MPX 140 HL MPX 150 HL
Nettoyeur haute pression - Mode d'emploi Lire attentivement ces instructions avant l'emploi
pour l'achat de ce nettoyeur haute pression. Vous avez démontré que vous n'acceptez pas de compromis: Vous voulez ce qui se fait de mieux.
Nous avons préparé ce manuel pour vous permettre d'apprécier pleinement les qualités et les hautes performances que ce nettoyeur haute pression vous garantit.
Nous vous recommandons d'en lire attentivement chaque partie avant de l'utiliser.
La marque CE sur votre nettoyeur haute pression garantit que la construction a été effectuée dans le respect des Normes européennes en matière de sécurité.
Nous vous proposons par ailleurs une vaste gamme de machines pour le nettoyage telles que :
ASPIRATEURS, ainsi qu'une gamme complète d'ACCESSOIREs et de PRODUITS CHIMIQUES DETERGENTS indiqués pour le nettoyage de tous les types de surfaces.
Demandez à votre détaillant le catalogue complet de nos produits.
Le texte a été attentivement contrôlé; toutefois, les éventuelles erreurs d'impression devront être communiquées au constructeur. Celui-ci se réserve le droit, dans le but d'améliorer le produit, d'apporter toute modification pour la mise à jour de ce manuel sans préavis. Enfin, toute reproduction, même partielle, du présent manuel est interdite en l'absence d'autorisation du constructeur.

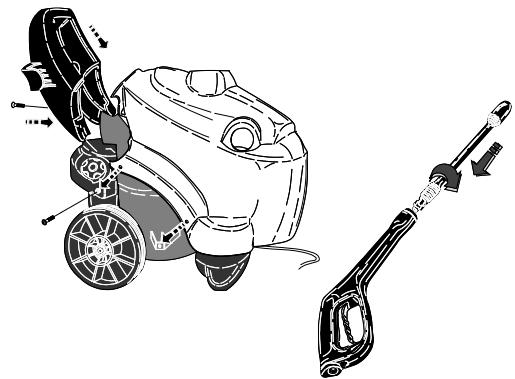

Preparation du nettoyeur HAUTE pression
Montage de la poignée. Montage de la lance.
Montage du réservoir arrêté.
Raccordement hydraulique.
Branchement électrique.
Description symboles sur les nettoyeurs HAUTE pression
NE PAS DIRIGER LE JET VERS LES PERSONNES, LES ANIMaux, LES PRISES DE COURANT ET L'APPAREIL LUI-MEME.
Allumage moteur pompe
ATTENTION: DANGER DE BRULURE
ALLUMAGE BRULEUR
ATTENTION: DANGER D' ELECTROCUTION
CARBURANT (GASOIL)
MISE À TERRE
Preface
Ce livre doit être lu avant de procéder à l'installation, à la mise en service et à l'utilisation du nettoyeur haute pression. Il constitue partie intégrante du produit.
Il se compose de deux parties, dont une de couleur jaune. Lire attentivement les avertissements et les instructions contenues dans ce manuel car ils fournissent d'importantes indications sur la SECURITE D'EMPLOI et l'ENTRETIEN, et présente une attention particulière aux normes générales de sécurité contenues dans la notice jaune.
Le contenu de ce livre doit être porté à la connaissance de l'utilisateur du nettoyeur haute pression et de qui effectue les opérations d'entretien courantes.
L'usager doit respecter les conditions d'utilisation de la machine prévues par les normes; en particulier, il doit se conformer à la classification décrite ci-dessous.
Pour ce qui concerne la protection contre la décharge électrique, le nettoyeur haute pression est un appareil de Classe I.
Le nettoyeur haute pression est réglé à l'usine et tous les dispositifs de sécurité qu'il contient sont scellés. Il est interdit de modifier leur réglage.
Le nettoyeur haute pression doit toujours être utilisé sur un terrain ferme et plat et ne doit pas être déplacé durant son fonctionnement ou quand il est branché au réseau électrique. Le non-respect de cette prescription peut se révéler dangereux.
Le nettoyeur haute pression ne doit pas être utilisé en cas d'atmosphère corrosive ou potentiellement explosive (vapeurs ou gaz).
L'appareil doit être branché sur une installation électrique réalisée selon la réglementation en vigueur (Norme IEC 60364-1) et en suivant les instructions du constructeur.
Une erreur dans le branchement peut causer des dommages à des personnes, à des animaux ou à des choses, dommages pour lesquels le constructeur ne peut être tenu pour responsable.
Les nettoyeurs haute pression ayant une puissance inférieure à 3 kW sont pourvus d'une fiche de branchement au réseau électrique. Dans ce cas, vérifier que la puissance électrique de l'installation et des prises de courant sont compatibles avec la puissance maximum de l'appareil indiquée sur la plaque.
signalétique (kW).
En cas de doute, s'adresser à des techniciens qualifiés.
En cas d'incompatibilité entre la prise et la fiche de l'appareil, faire replomper la prise avec un type de prise ajustée par des techniciens qualifiés.

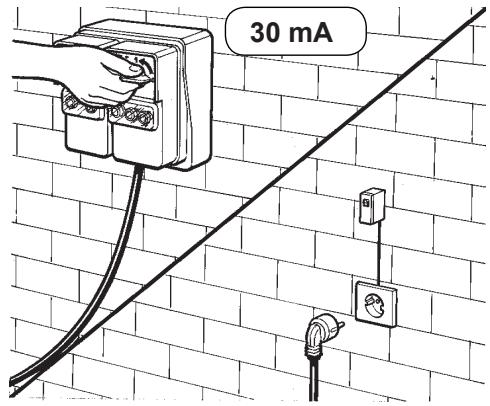

Il est recommandé d'installer un disjoncteur magnétothermique-différentiel 30mA, en avant de la prise d'alimentation ou dans l'installation électrique.
Avant de brancher l'appareil, s'assurer que les données de la plaque signalétique correspondent à celles du réseau électrique.
Ne pas utiliser de rallonges pour alimenter le nettoyeur haute pression.
La sécurité électrique de cet appareil n'est assurée que lorsque celui-ci est correctement branché à une installation de mise à la terre en état, conformément aux normes de sécurité électrique en vigueur (Norme IEC 60364-1).
Il est nécessaire de vérifier cette condition de sécurité fondamentale; en cas de doute, demander à des techniciens qualifiés d'effectuer un contrôle rigoureux de l'installation.
Le constructeur ne peut être tenu pour responsable en cas de dommages eventuels causés par le manque de mise à la terre de l'installation.
Pour débrancher l'appareil du réseau électrique, il suffit d'enlever la fiche de la prise de courant ou d'éteindre l'interrupteur magnétothermique sur l'installation.
Le non-respect des prescriptions données plus haut dégage le constructeur de toute responsabilité et représente une utilisation négligente du produit.
Le nettoyeur haute pression est considéré comme un appareil à installation fixe.
Les nettoyeurs haute pression avec dispositif "Total stop" sont éteints quand l'interruuteur magnetothermique est en position "O" ou quand la fiche est débranchée de la prise de courant.
Declaration de conformite "ce"
Nous déclarons sous notre exclusive responsabilité que le produit auquel cette déclaration se réfère est conforme aux directives européennes suivantes :
Les normes harmonisées appliquées:
EN 12100-1, EN 12100-2, EN 60335-1, EN 60335-2-79, EN 55014-1, EN 55014-2, EN 61000 (part 3-4-6), EN 60704-1.
Emplois du nettoyeur HAUTE pression
L'appareil est destiné exclusivement au nettoyage des machines, des véhicules, des bâtiments, des outils et, de manière générale, des surfaces pouvant être traitées avec un jet de solution détergente à une pression comprise entre 25 et 250 bars (360 - 3600 PSI).
Cet appareil a été conçu pour être utilisé avec des détergents fournis ou conseillés par le constructeur. L'emploi d'autres détergents ou autres substances chimiques peut nuire à la sécurité de l'appareil.
Cet appareil devra être destiné exclusivement à l'usage pour lequel il a été spécifiquement conçu.
Tout autre emploi doit être considéré comme inadéquat et donc déraisonnable.
Exemples d'emploi déraisonnables :
- Lavage de surfaces non appropriées à un traitement avec un jet à haute pression.
- Lavage de personnes, d'animaux, d'appareils électriques et de l'appareil lui-même.
- Utilisation de détergents ou de substances chimiques non adaptés.
- Bloquer le cran (levier) de la lance en position de sortie du liquide.
Le constructeur ne peut être tenu pour responsable des éventuels dommages causés par un usage inadéquat, incorrect ou déraisonnable.
Les nettoyeurs sont conformes aux normes de sécurité en vigueur.
Deballage
Après avoir déballé l'appareil, s'assurer que le nettoyeur haute pression est intact.
En cas de doute, ne pas utiliser le nettoyeur haute pression.
S'adresser au détaillant.
Les éléments de l'emballage (sachets, boîtes, clous, etc.) ne doivent pas être laissées à la portée des enfants car ils sont une source potentielle de danger et doivent être mis au rebut ou conservés dans le respect des normes nationales pour la protection de l'environnement.
Montage des PIECES detachees de l'appareil
L'appareil est assemblé par le constructeur pour ce qui concerne ses parties fondamentales et de sécurité.
Pour des motifs d'emballage et de transport, certains éléments secondaires du nettoyeur haute pression sont fournis démontés.
Il reviendra à l'utilisateur de monter ces pièces conformément aux instructions fournies dans chaque lot de montage.
Plaquette signaletique
La plaquette signalétique indiquant les principales caractéristiques techniques de votre nettoyeur haute pression est placée sur le chariot et est toujours visible.
S'assurer au moment de l'achat que le produit est muni de la plaquette. Si ce n'est pas le cas, avertir immédiatement le constructeur et/ou le détaillant.
Les appareils qui ne sont pas munis de la plaquette ne doivent pas être utilisés : dans le cas contraire, le constructeur serait dégagé de toute responsabilité.
Les produits qui ne sont pas munis de plaquette doivent être considérés comme anonymes et potentiellement dangereux.

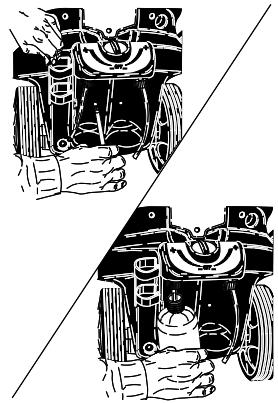

Remplissage du reservoir carburant

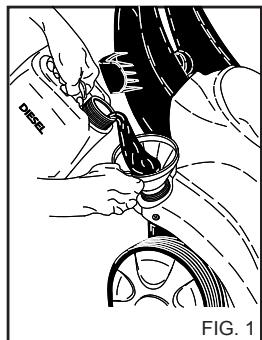

Remplir le réservoir avec du carburant pour moteurs diesel (fig. 1).
FIG. 1
Ne pas utiliser de carburant différent de celui qui est indiqué sur la plaquette signalétique.
Durant le fonctionnement du nettoyeur haute pression, contrôler régulièrement le niveau du carburant.
Le fonctionnement sans carburant peut causer des dommages à la pompe de gasoil.
Attention
Choisir dans la gamme des produits conseillés le détergent le plus approprié au type de lavage à effectuer et le diluer avec de l'eau (fig. 2) en se conformant aux indications reportées sur l'emballage du produit.

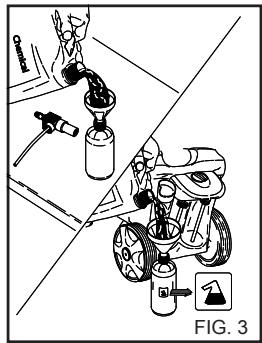

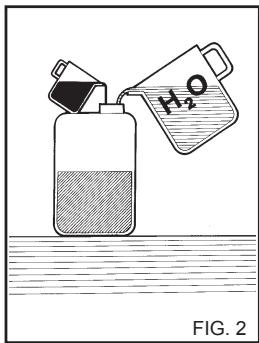

Remplir le bidon du détergent avec le produit dilué (fig. 3).
FIG. 2
Demander à votre détaillant le catalogue des détergents qui peuvent être utilisés en fonction du type de lavage à effectuer et du type de surface à traiter.
Après l'emploi d'un détergent, le circuit d'aspiration du détergent doit être rincé avec de l'eau propre.

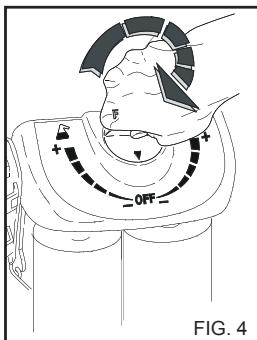

KIT CIRE-SAVON. (Si disponible).
Faire tourner la sélection pour sélectionner le bidon choisi. La distribution du débit tangent est possible uniquement à basse pression. (Fig. 4).
Dispositifs de commande et de controle
Avant le raccordement au réseau de distribution d'eau et au secteur, il est nécessaire de connaître la fonction des dispositifs de commande et de contrôle du nettoyeur haute pression. Effectuer cette opération en suivant les indications du manuel d'instructions et en se reportant aux figures correspondantes.

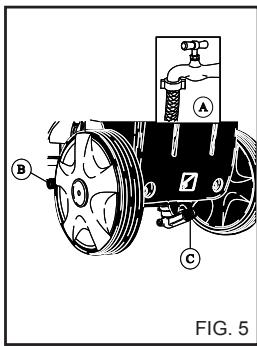

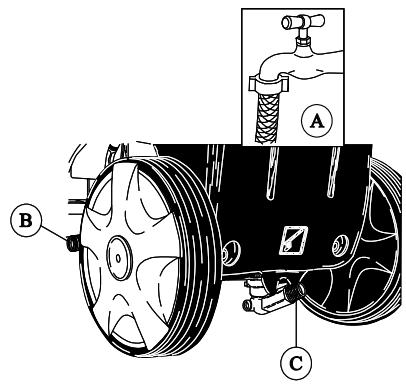

Raccordement au RESEAU de distribution d'eau
Relier le tuyau d'alimentation au réseau de distribution (fig. 5A) et au racord du nettoyeur haute pression (fig. 5B). Vérifier que le réseau de distribution d'eau fournit la quantité et la pression d'eau nécessaires au fonctionnement du nettoyeur haute pression 2 ÷ 8 bars (29 ÷ 116 PSI). Température maximum de l'eau d'alimentation: 50° C (122^ F).

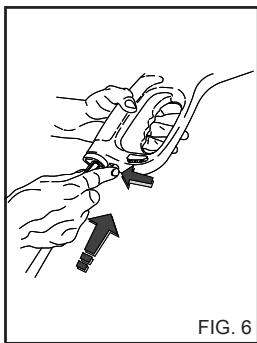

Relier le tuyau haute pression à l'appareil (fig. 5C) et à la lance (fig. 6).
Important
Le nettoyeur haute pression doit fonctionner avec de l'eau propre. Les eaux sales ou sableuses, les produits chimiques corrosifs ou les diluants provoquent de graves dommages au nettoyeur haute pression. Le non-respect des prescriptions données plus haut dégage le constructeur de toute responsabilité et représente une utilisation négligente du produit.
Important
Respecter les dispositions du gestionnaire du réseau d'eau.
Conformément à la règlementation en vigueur, il est obligatoire d'installer un disconnecteur.
Utiliser un disjoncteur conforme à la norme EN 12729 type BA.
L'eau qui passe à travers un séparateur de système n'est plus classée potable.
Attention
Ne pas raccorder la machine à des cuves d'eau potable.
Branchement au secteur
Le nettoyeur à eau chaude doit être branché sur une installation électrique réalisée selon les normes et la réglementation en vigueur.
Contrôler que la tension du secteur disponible sur l'installation correspond à la tension prévue pour le nettoyeur haute pression et indiquée sur la plaque signalétique.
Le câble électrique doit être protégé contre les écrasements accidentels.
Ne pas utiliser l'appareil avec le câble d'alimentation déterioré.
L'emploi d'un quelconque appareil électrique comporte l'observation de certaines règles fondamentales
- Ne pas toucher l'appareil avec les mains ou les pieds mouillés ou humides.
- Ne pas utiliser l'appareil avec les pieds nus ou avec des vêtements non appropriés.
- Ne pas tirer sur le cordon d'alimentation ou sur l'appareil pour débrancher la fiche de la prise de courant.
(pour nettoyeurs haute pression de puissance inférieure à 3 kW munis de fiche).
Pour ce qui concerne la protection contre la décharge électrique, le nettoyeur haute pression est un appareil de Classe I.
Le non-respect de la recommandation ci-dessus dégage le constructeur de toute responsabilité et constitue une utilisation négligente du produit.
Avertissements generaux pour l'installation et l'emploi
Le nettoyeur n'est pas prévu pour être utilisé par des enfants, des adolescents, des personnes ayant des capacités physiques, sensorielles ou mentales réduites, en état d'ébriété, dénuées d'expérience ou de connaissance.
L'opérateur doit pouvoir bénéficier, par l'intermédiaire d'une personne responsable de sa sécurité, d'instructions concernant l'utilisation de l'appareil.
Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec le nettoyeur haute pression.
Utiliser exclusivement des accessoires d'origine qui offrent la garantie d'un fonctionnement sur l'appareil. Le tuyau flexible qui relie la lance au nettoyeur haute pression ne doit pas être déterminé.
En cas de dépréciation, le replacer immédiatement.
Les tuyaux, les joints et les accouplements pour la haute pression sont importants pour la sécurité du nettoyeur haute pression. Utiliser exclusivement des pièces de rechange d'origine approuvées par le constructeur. Ne pas utiliser le nettoyeur haute pression quand des personnes et/ou des animaux sont présents dans son rayon d'action. Les jets à haute pression peuvent être dangereux s'ils ne sont pas utilisés correctement. Le jet ne doit pas être dirigé vers les personnes et/ou les animaux, vers les appareils électriques ou vers l'appareil lui-même.
Le jet d'eau à haute pression génère une force de réaction sur la lance. Tenir très fermement la poignée de la lance. L'utilisation du nettoyeur haute pression doit être déterminée en fonction du type de lavage à effectuer.
Se protéger contre l'éjection de corps solides ou de substances corrosives en portant des vêtements de protection adéquats.
L'utilisation du nettoyeur haute pression doit être déterminée en fonction de la zone dans laquelle est effectué le lavage (ex. : industries alimentaires, industries pharmaceutiques, etc.).
Les normes et les conditions de sécurité des différentes zones devront être respectées.
Pour ce qui concerne la protection contre la décharge électrique, le nettoyeur haute pression est un appareil de [Classe I].
Ne pas diriger le jet contre vous-même ou vers d'autres personnes pour nettoyer des vêtements ou des chaussures. Durant l'utilisation, il est interdit de bloquer la gachette de la lance en position de refoulement. Le nettoyeur haute pression à eau chaude utilise pour le rechauffement de l'eau un brûleur fonctionnant à gasoil. L'emploi d'autres combustibles est dangereux. Avant d'effectuer toute opération de nettoyage et/ou d'entretien, séparer l'appareil des réseaux de distribution d'électricité et d'eau. Régulièrement, au moins une fois par an, faire inspecter les dispositifs de sécurité par l'un de nos centres de service après-vente. Si on utilise l'appareil dans une pièce close, installer un système d'aspiration des fumées et une ventilation des locaux appropriée. Ne pas boucher les ouvertures et les fentes de ventilation et d'évacuation de la chaleur ou la cheminée d'évacuation de la fumée, sur les nettoyeurs haute pression à e eau chaude. Ne pas utiliser l'appareil avec le cable d'alimentation déterioré.
Pour remplacer le cable en cas de déterioration, s'adresser exclusivement à l'un de nos centres de service après-vente.
Le câble électrique de cet appareil ne peut pas être changé par l'utilisateur.
Le câble d'alimentation électrique ne doit jamais être soumis à une tension mécanique et son parcours doit être protégé contre les écrasements accidentels. L'emploi d'un quelconque appareil électrique comporte l'observation de certaines règles fondamentales.
- Ne pas toucher l'appareil avec les mains ou les pieds mouillés ou humides.
- Ne pas utiliser l'appareil avec les pieds nus ou avec des vêtements non appropriés.
- Ne pas tirer sur le cordon d'alimentation ou sur l'appareil pour débrancher la fiche de la prise de courant.
(pour nettoyeurs haute pression de puissance inférieure à 3 kW munis de fiche).
En cas de panne et/ou de mauvais fonctionnement de l'appareil, l'eteindre (en coupant l'alimentation électrique à l'aide de l'interrupteur magnétothermique ou en débranchant la fiche de la prise, et en coupant l'alimentation en eau) et n'effectuer aucune intervention. S'adresser à l'un de nos centres de service après-vente. Le non-respect de la recommandation ci-dessus dégage le constructeur de toute responsabilité et constitue une utilisation négligente du produit.

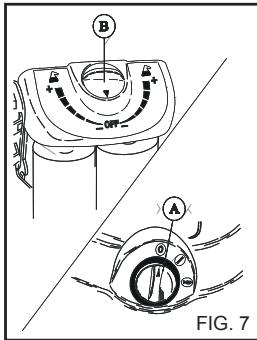

Panneau des commandes
A - Interrupteur d'allumage. B - Robinet de dosage du détergent (si disponible).
Mise en service du nettoyeur HAUTE pression
1) Ouvrir le robinet d'alimentation d'eau (fig. 5A). 2) Brancher le nettoyeur haute pression au réseau électrique en branchant la fiche dans la prise de courant. 3) Mettre en marche le nettoyeur haute pression en tournant l'interrupeur d'allumage sur la pos. "I" (fig. 7A). Le jet d'eau sous haute pression génère une force de réaction sur la lance. Tenir fermement les poignées de la lance. 4) Appuyer sur le levier du manche et commencer le lavage. 5) Pour le fonctionnement du nettoyeur avec de l'eau chaude, tourner l'interrupteur de mise en marche sur la position Eau Chaude.
Les nettoyeurs haute pression munis de système "Total stop" mettent en marche et arrêtent le moteur quand on actionne ou qu'on relâche le levier sur la poignée de la lance. Ne pas bloquer le levier de la poignée en position de sortie du jet.

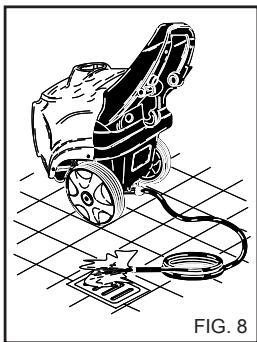

Important!
Pour éliminer les éventuelles impuretés ou bulles d'air du circuit hydraulique, effectuer la première mise en service du nettoyeur haute pression sans la lance, et laisser sortir l'eau pendant quelques secondes.
Les éventuelles impuretés pourraient obstruer la buse et empêcher son fonctionnement (fig. 8).
ARRET Du nettoyeur HAUTE pression
1) Éteindre le brûleur en tournant l'interrupteur de mise en marche sur la pos. "I". 2) Faire fonctionner le nettoyeur haute pression à l'eau froide pendant au moins 30" pour refroidir la chaudière. 3) Arrêter le nettoyeur haute pression en positionnant l'interrupteur d'allumage sur "0" (fig. 7A). 4) Évacuer la pression du tuyau H. P. en appuyant sur le levier du pistolet et (fig. 5A). 5) Couper l'alimentation électrique du nettoyeur haute pression en actionnant l'interrupteur magnétothermique ou en débranchant la fiche de la prise de courant. 6) Fermer le robinet d'alimentation d'eau (fig. 5A).
Quand on abandonne le nettoyeur haute pression, même temporairement, il faut l'éteindre en actionnant l'interrupteur magnétothermique ou en débranchant la fiche de la prise de courant. Les nettoyeurs haute pression avec dispositif "Total stop" sont éteints quand l'interrupteur magnétothermique est en position "O" ou quand la fiche est débranchée de la prise de courant. Quand le nettoyeur haute pression n'est pas utilisé, fermer le dispositif de sécurité de la poignée. (fig.10). Faire fonctionner le nettoyeur haute pression à sec provoque des graves dommages aux garnitures d'étanchéité de la pompe.

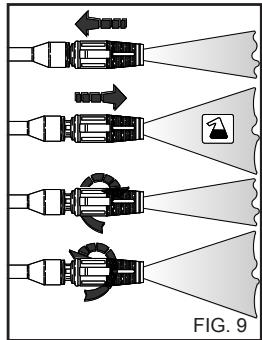

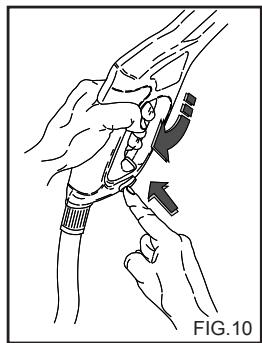

EMPLOI de la BUSE réglable multireg (fig. 9)
La sélection de la pression doit être effectuée avec le pistol et fermé.
Lavage à basse pression et aspiration détergent.
Version avec aspiration du détergent.
Porter la tuyère en avant.
Lavage à haute pression avec jet d'eau concentré.
Faire tourner la buse dans le sens contraire des aiguilles d'une montre.
Lavage à haute pression avec jet d'eau en éventail.
Faire tourner la buse dans le sens des aiguilles d'une montre.
Attention
Ce nettoyeur haute pression a été conçu pour être utilisé avec des détergents fournis ou conseillés par le constructeur.
L'emploi d'autres détergents ou de substances chimiques peut nuir à la sécurité du nettoyeur haute pression.
1) Pour la compatibilité avec l'environnement, il est conseillé d'utiliser le produit détergent en quantité raisonnable, selon les indications reportées sur l'emballage du produit. 2) Choisir dans la gamme des produits conseillés le détergent le plus approprié au type de lavage à effectuer et le diluer avec de l'eau en se conformant aux indications reportées sur l'emballage du produit ou sur le catalogue des détergents les plus propres au type de nettoyeur haute pression à froid ou à chaud. 3) Demander à votre détaillant le catalogue des détergents.
PHASES De travail pour un LAVAGE correct avec l'emploi de detergents

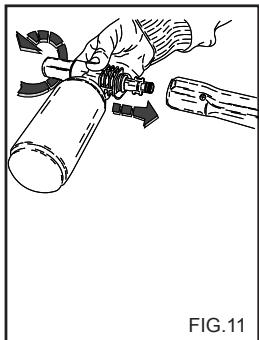

1) Préparer la solution détergente la plus appropriée au type de saleté et de surface à laver. 2) Retirer la rallonge de la poignée et monter le kit vaporisateur de détergent (fig. 11) actionner le nettoyeur haute pression et vaporiser sur la surface à laver, de bas en haut.
Pour la version avec aspiration de détergent, ouvrir le robinet de dosage (fig. 7B) et pousser la buse vers l'avant. Laisser agir pendant quelques minutes.
3) Rincer soigneusement toute la surface en procédant de haut en bas avec de l'eau chaude ou froide à haute pression. 4) Après utilisation avec un détergent, rincer le circuit d'eau H. P : faire fonctionner la pompe pendant 1 minute en fermant complètement le robinet de dosage.
L'entretien effectue par l'utilisateur DOIT se limiter strictement a ce qui est autorise par le MANUEL d'instructions. toute autre intervention est interdite.
Pour les opérations d'entretien de la chaudière, de la pompe haute pression, des parties électriques et de toutes les parties ayant une fonction liée à la sécurité, il est nécessaire de s'adresser à notre Service après-vente. Avant de procéder à toute opération d'entretien, couper l'alimentation électrique du nettoyeur haute pression en actionnant l'interrupteur magnétothermique, en débranchant la fiche de la prise de courant et du réseau de distribution d'eau en fermant le robinet d'alimentation (Voir chapitres branchement au réseau électrique et hydraulique). Une fois l'opération terminée, avant de rebrancher le nettoyeur haute pression au secteur et au réseau de distribution d'eau, s'assurer que tous les panneaux
de fermeture ont été remontées correctement et fixées avec les vis prévues à cet effet.
La non-observation de cette prescription peut entraîner un danger d'électrocution.
Precautions CONTRE le GEL
Le nettoyeur haute pression ne doit pas être exposé au gel.
À la fin du travail ou durant les pauses prolongées, si le nettoyeur haute pression se trouve dans un lieu exposé au gel, il est obligatoire d'utiliser un antigel pour prévenir de graves dommages au circuit hydraulique.

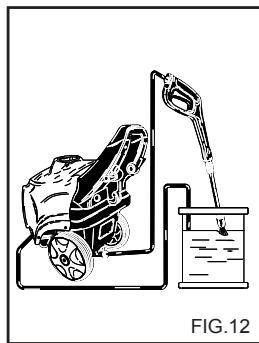

Operations pour l'utilisation de l'antigel (fig. 12).
1 - Fermer l'alimentation d'eau (robinet), débrancher le tuyau d'alimentation et faire fonctionner le nettoyeur haute pression jusqu'à ce qu'il soit complètement vide. 2 - Arrêtez le nettoyeur haute pression avec l'interrupteur d'allumage en position "0". 3 - Préparez un réseau avec la solution du produit antigel. 4 - Immergez le tuyau d'alimentation dans le récipient avec la solution antigel. 5 - Mettez en marche le nettoyeur haute pression en positionnant l'interrupteur d'allumage sur "I". 6 - Faites fonctionner le nettoyeur haute pression jusqu'à la sortie de l'antigel par la lance. 7 - Faites aspirer l'antigel par l'aspiration du détergent. 8 - Éteignez le nettoyeur haute pression et coupez l'alimentation électrique du nettoyeur haute pression en actionnant l'interrupteur magnétothermique ou en débranchant la fiche de la prise de courant. L'antigel est un produit qui peut polluer l'environnement; par conséquent, pour l'utilisation il faut suivre attentivement les instructions figurant sur l'emballage du produit (Ne pas répandre dans la nature).
Changement de l'huile de la POMPE
Demander l'intervention du service après-vente pour le changement d'huile.
1 Remplacement de la BUSE HAUTE pression
Il est nécessaire de remplacer périodiquement la buse de haute pression montée sur la lance car il s'agit d'une pièce sujette à une usure normale de fonctionnement. L'usure est généralement signalée par une baisse de la pression de service du nettoyeur haute pression. Pour le remplacement éventuel, s'adresser au fournisseur et/ou au détaillant pour les instructions.
Desincrustation
Il est nécessaire de procéder périodiquement à la désincrustation car le calcaire présent dans l'eau se dépose à l'intérieur du circuit hydraulique et du serpentin qui se bouche avec le temps.
Confier cette opération à l'un de nos centres de service après-vente qui vous fera économiser de l'argent et augmentera l'efficacité du nettoyeur haute pression.

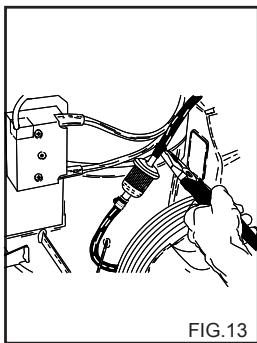

Démonter le filtre de ligne du gaz et le replacer (fig. 13).
Procédure régulièrement au remplacement.
Description des opérations :
Contrôle du câble électrique, des
tuyaux, des raccords haute pression : à chaque utilisation.
Remplacement et nettoyage
des filtres du gasoil : toutes les 100 heures.
Nettoyage du réservoir de gasoil :
toutes les 100 heures.
Nettoyage du filtre de l'eau:
toutes les 50 heures.
Nettoyage du filtre de l'eau.
Nettoyer régulièrement le filtre de l'eau et le libérer des éventuelles impuretés (fig. 14).
Chaudière
Nettoyage du serpentin:
toutes les 200 heures.
Désincrustation du serpentin:
toutes les 300 heures.
Changement de l'huile
de la pompe H. P. :
toutes les 500 heures.
Nettoyage de la pompe de gasoil:
toutes les 200 heures.
Remplacement du gicleur du gazoiI:
toutes les 200 heures.
Réglage des électrodes:
toutes les 200 heures.
Remplacement des électrodes:
toutes les 500 heures.
Remplacement garnitures
de la pompe H. P. :
toutes les 500 heures.
Remplacement de la buse de la lance:
toutes les 200 heures.
Étalonnage et vérification
des dispositifs de sécurité :
1 fais par an.
Important :
Les fréquences indiquées correspondent à des conditions normales de fonctionnement. Pour des utilisations intensives, réduire les intervalles entre une opération et l'autre. Pour l'entretien et/ou les réparations, utiliser exclusivement des pièces de rechange d'origine qui garantissent les principales caractéristiques de qualité et de fiabilité. La non-utilisation de pièces de rechange originales dégage le constructeur de toute responsabilité et la transfère à qui effectue l'intervention.
Rangement
En cas de rangement pour une longue période, il est nécessaire de débrancher les sources d'alimentation, de vider les réservoirs contenant les liquides de fonctionnement et de protéger les parties qui pourraient être endommagées par le dépôt de poussière.
Graisser les parties qui pourraient être endommagées en cas de dessèchement, comme les tuyaux.
Lors de la remise en fonction, vérifier que les tuyaux de raccordement hydraulique ne sont ni fissurés ni coupés.
Les huiles et les produits chimiques doivent être mis au rebut conformément aux lois en vigueur.
Mise au rebut
Avant de mettre le nettoyeur haute pression au rebut, il est recommandé de le rendre inutilisable en enlevant le câble d'alimentation électrique. Il est recommandé également de rendre inoffensives les parties du nettoyeur pouvant s'avérer dangereuses, en particulier pour les enfants susceptibles de jouer avec l'appareil inutilisé.
Le produit est un déchet spécial de type DEEE et répond aux prescriptions des nouvelles directives pour la protection de l'environnement. Il doit être éliminé séparément des déchets ménagers conformément aux lois et réglementations en vigueur.
Ne pas utiliser les pièces démontrées à mettre au rebut comme pièces de rechange.
Avant toute opération, couper l'alimentation électrique du nettoyeur haute pression en actionnant l'interrupteur omnipolaire ou en débranchant la fiche de la prise de courant.
PANNES ET REMÈDES
| PANNES | CAUSES | REMEDES |
| Quand on actionne l'interrupteur, le nettoeur haute pression ne part pas. | Absence de branchement électrique. Intervention de la protection thermique. | Contrôler la tension de secteur (voir caractéristiques techniques).Rétablit la tension (si une autre inter-vention se vérifie, consulter le service après-vente). |
| Il n'y a pas de jet ou il y a une fuite dans le circuit d'eau haute pression. | Filtre alimentation eau bouché. Raccordement réseau d'eau défectueux.Robinet de réseau fermé.Fuites du circuit haute pression. | Le nettoyer.Contrôler.L'ouvr.Demander l'intervention du Centre d'Assistance. |
| La pompe tourne mais n'atteint pas la pression nominale. | Filtre alimentation eau bouché. Raccordement réseau d'eau défectueux.Buse lance usée.Soupapes sales ou usées.Robinet détergent ouvert.Dispositif de régulation de la pression sur la lance ouvert (si l'appareil en est équipé). | Le nettoyer.Contrôler.Demander l'intervention du Centre d'Assistance.Demander l'intervention du Centre d'Assistance.Le fermer.Lefermer. |
| Quand la lance est ouverte la pression descend et remonte. | Buse bouchée ou déformée.Alimentation insuffisante. | La nettoyer ou demander l'intervention du Centre d'Assistance.Contrôler. |
| Si on met le l'interrupteur de mise en marche sur la position Eau Chaude, la chaudière ne s'allume pas. | Manque de gasoil. | Vérifier le niveau de gasoi dans le réservoir et vérifier qu'il n'y a pas d'eau dans le circuit d'aspiration combustible. |
| Eau pas suffisamment chaudiè. | Filtres bouchés.Résistance chaudière entartrée. | Nettoyer ou replacer.Demander l'intervention du Centre d'Assistance. |
| Fumée excessive sortant de la che-minée. | Mauvaise combustion.Impuretés ou eau dans le combustible. | Nettoyer les filtres gasoi ou les replacer.Demander l'intervention du Centre d'Assistance.Vider le réservoir et le nettoyer soigneu-mentation. Nettoyer les filtres gasoi. |
| Aspiration détergent insuffisante. | Robinet fermé.Plus de détergent.Résistance ou tube bouché. | L'ouvr.Remplir le réservoir détergent.Demander l'intervention du Centre d'Assistance. |
| Fuites d'eau de la culasse. | Joints usés. | Demander l'intervention du Centre d'Assistance. |
| Présence d'eau dans l'huile. | Taux d'humidité trop élevé dans l'environnement. | Demander l'intervention du Centre d'Assistance. |
Important :
Pour l'entretien et/ou les réparations, utiliser exclusivement des pièces de rechange d'origine qui garantissent les principales caractéristiques de qualité et de fiabilité. La non-utilisation de pièces de rechange d'origine dégage le constructeur de toute responsabilité.
Contrôle du cable électrique
Contrôle du câble électrique
