MANUAL DE UTILIZADOR MPX 150 HL24332 MICHELIN

ES EN FR Lavadora a alta pressão - Instruções de uso Leia atentamente estas instruções antes de utilizar o aparelho PT Моечная машина - инструкции по эксплуатации

IMPORTANTE: Para la manutención y/o reparación utilizar sólo repuestos originales que ofrecen las mejores características de calidad y fiabilidad. En caso de no utilizarse repuestos originales el fabricante declina toda responsabilidad. - 52 -

Português Parabéns! Gostaríamos de agradecer-lhe a compra desta máquina de lavar a alta pressão. Com esta aquisição, demonstrou não aceitar compromissos: Você quer o que há de melhor. Preparamos este manual para que pudesse apreciar ao máximo as qualidades e as grandes prestações que esta máquina lhe oferece. Aconselhamo-lo a ler todas as suas partes antes de utilizar a máquina. A marca CE aplicada na sua máquina de lavar demonstra a construção em conformidade com as Normas Europeias no que diz respeito à segurança. Para além disso, propomos uma vasta gama de máquinas para a limpeza, tais como: ASPIRADORES, além de uma completa gama de ACESSÓRIOS e DETERGENTES QUÍMICOS adequados para a limpeza de qualquer tipo de superfície. Peça o catálogo completo dos nossos produtos ao seu revendedor. TRADUÇÃO DAS INSTRUÇÕES ORIGINAIS O texto deste manual foi controlado atentamente. Todavia, os eventuais erros de impressão deverão ser comunicados ao fabricante. Para além disso, com o objectivo de melhorar o produto, reserva-se o direito de efectuar modificações para a actualização desta publicação sem aviso prévio. É proibida qualquer reprodução, até mesmo parcial, deste manual sem a autorização do fabricante.

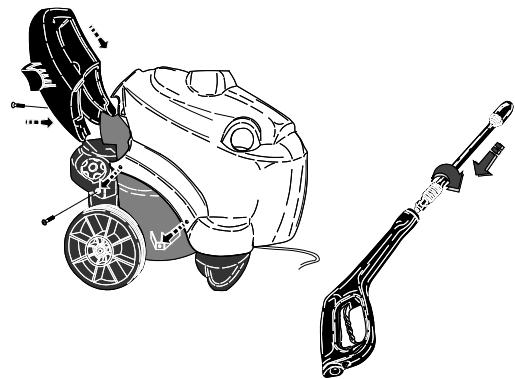

PREPARAÇÃO DA MÁQUINA DE LAVAR A ALTA PRESSÃO Montagem do guiador.

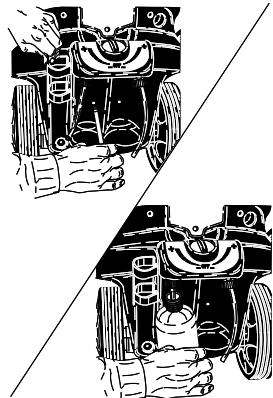

Montagem do reservatório posterior.

Ligação à rede hídrica.

Ligação à rede eléctrica.

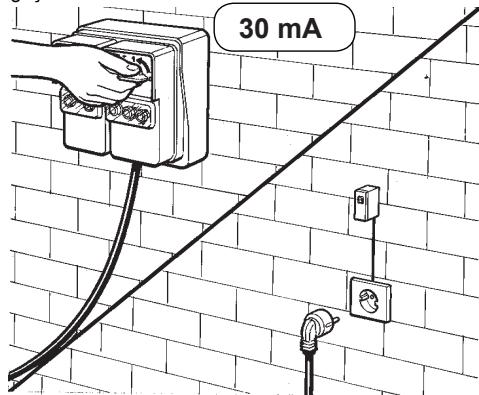

30 mA A B C Continue a leitura deste manual sem ligar a máquina de lavar às redes eléctrica e hídrica. - 53 -

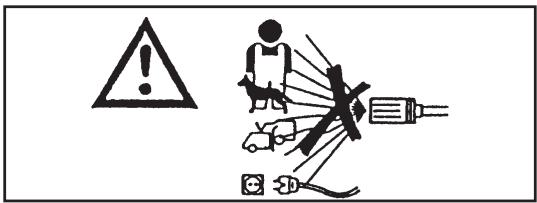

Português DESCRIÇÃO DOS SÍMBOLOS APLICADOS NA MÁQUINA DE LAVAR NÃO VIRE O JACTO DE ÁGUA CONTRA PESSOAS, ANIMAIS, TOMADAS DE CORRENTE, OU CONTRA A PRÓPRIA MÁQUINA.

LIGAÇÃO DO MOTOR DA BOMBA.

ATENÇÃO: PERIGO DE QUEIMADURA.

LIGAÇÃO DO QUEIMADOR.

ATENÇÃO: PERIGO DE FULMINAÇÃO.

CARBURANTE (GASÓLEO).

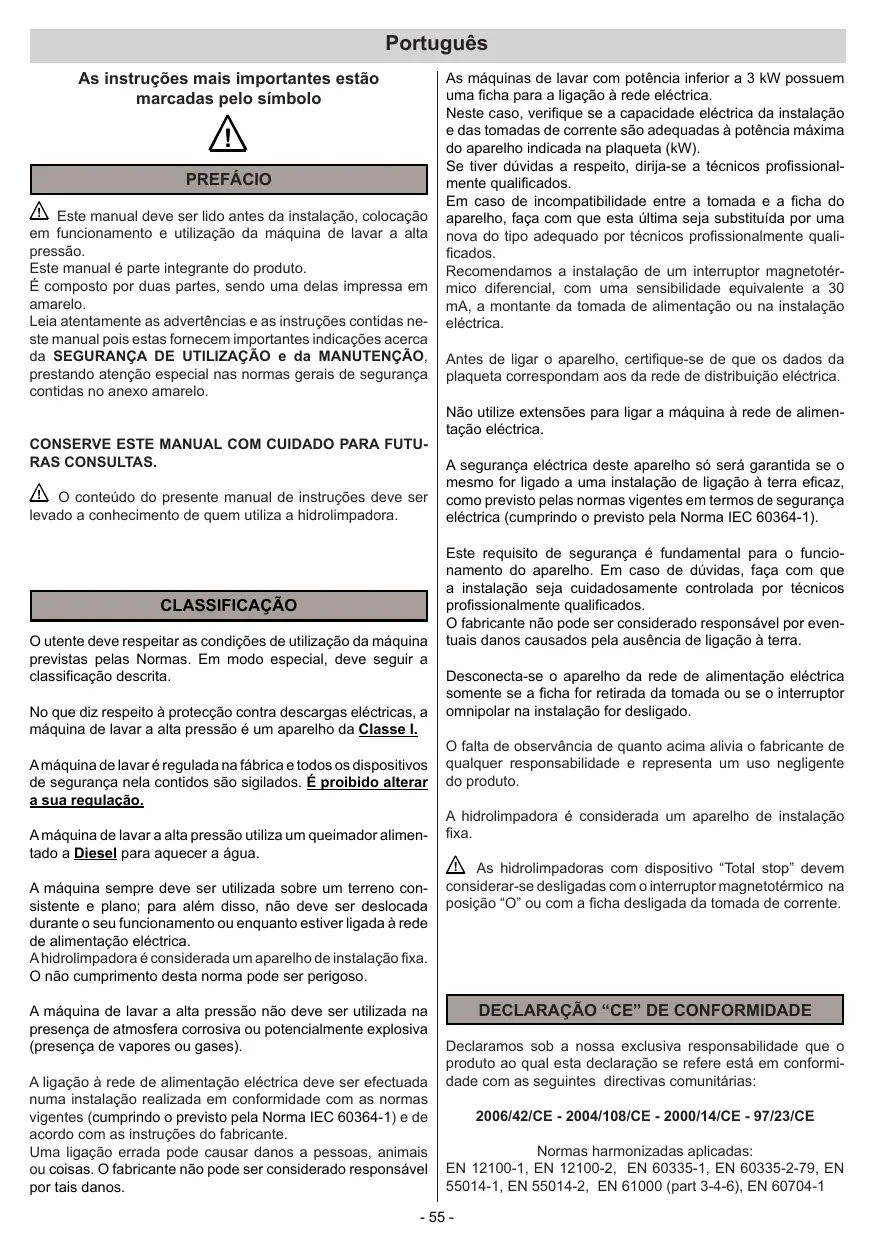

Português As instruções mais importantes estão marcadas pelo símbolo

! PREFÁCIO ! Este manual deve ser lido antes da instalação, colocação em funcionamento e utilização da máquina de lavar a alta pressão. Este manual é parte integrante do produto. É composto por duas partes, sendo uma delas impressa em amarelo. Leia atentamente as advertências e as instruções contidas neste manual pois estas fornecem importantes indicações acerca da SEGURANÇA DE UTILIZAÇÃO e da MANUTENÇÃO, prestando atenção especial nas normas gerais de segurança contidas no anexo amarelo.

CONSERVE ESTE MANUAL COM CUIDADO PARA FUTURAS CONSULTAS. !

O conteúdo do presente manual de instruções deve ser levado a conhecimento de quem utiliza a hidrolimpadora.

CLASSIFICAÇÃO O utente deve respeitar as condições de utilização da máquina previstas pelas Normas. Em modo especial, deve seguir a classificação descrita. No que diz respeito à protecção contra descargas eléctricas, a máquina de lavar a alta pressão é um aparelho da Classe I. A máquina de lavar é regulada na fábrica e todos os dispositivos de segurança nela contidos são sigilados. É proibido alterar a sua regulação. A máquina de lavar a alta pressão utiliza um queimador alimentado a Diesel para aquecer a água. A máquina sempre deve ser utilizada sobre um terreno consistente e plano; para além disso, não deve ser deslocada durante o seu funcionamento ou enquanto estiver ligada à rede de alimentação eléctrica. A hidrolimpadora é considerada um aparelho de instalação fixa. O não cumprimento desta norma pode ser perigoso. A máquina de lavar a alta pressão não deve ser utilizada na presença de atmosfera corrosiva ou potencialmente explosiva (presença de vapores ou gases). A ligação à rede de alimentação eléctrica deve ser efectuada numa instalação realizada em conformidade com as normas vigentes (cumprindo o previsto pela Norma IEC 60364-1) e de acordo com as instruções do fabricante. Uma ligação errada pode causar danos a pessoas, animais ou coisas. O fabricante não pode ser considerado responsável por tais danos.

As máquinas de lavar com potência inferior a 3 kW possuem uma ficha para a ligação à rede eléctrica. Neste caso, verifique se a capacidade eléctrica da instalação e das tomadas de corrente são adequadas à potência máxima do aparelho indicada na plaqueta (kW). Se tiver dúvidas a respeito, dirija-se a técnicos profissionalmente qualificados. Em caso de incompatibilidade entre a tomada e a ficha do aparelho, faça com que esta última seja substituída por uma nova do tipo adequado por técnicos profissionalmente qualificados. Recomendamos a instalação de um interruptor magnetotérmico diferencial, com uma sensibilidade equivalente a 30 mA, a montante da tomada de alimentação ou na instalação eléctrica. Antes de ligar o aparelho, certifique-se de que os dados da plaqueta correspondam aos da rede de distribuição eléctrica. Não utilize extensões para ligar a máquina à rede de alimentação eléctrica. A segurança eléctrica deste aparelho só será garantida se o mesmo for ligado a uma instalação de ligação à terra eficaz, como previsto pelas normas vigentes em termos de segurança eléctrica (cumprindo o previsto pela Norma IEC 60364-1). Este requisito de segurança é fundamental para o funcionamento do aparelho. Em caso de dúvidas, faça com que a instalação seja cuidadosamente controlada por técnicos profissionalmente qualificados. O fabricante não pode ser considerado responsável por eventuais danos causados pela ausência de ligação à terra. Desconecta-se o aparelho da rede de alimentação eléctrica somente se a ficha for retirada da tomada ou se o interruptor omnipolar na instalação for desligado. O falta de observância de quanto acima alivia o fabricante de qualquer responsabilidade e representa um uso negligente do produto. A hidrolimpadora é considerada um aparelho de instalação fixa. ! As hidrolimpadoras com dispositivo “Total stop” devem considerar-se desligadas com o interruptor magnetotérmico na posição “O” ou com a ficha desligada da tomada de corrente.

DECLARAÇÃO “CE” DE CONFORMIDADE Declaramos sob a nossa exclusiva responsabilidade que o produto ao qual esta declaração se refere está em conformidade com as seguintes directivas comunitárias: 2006/42/CE - 2004/108/CE - 2000/14/CE - 97/23/CE Normas harmonizadas aplicadas: EN 12100-1, EN 12100-2, EN 60335-1, EN 60335-2-79, EN 55014-1, EN 55014-2, EN 61000 (part 3-4-6), EN 60704-1

Português DESTINO DE EMPREGO O aparelho destina-se exclusivamente à limpeza de máquinas, veículos, edifícios, ferramentas e superfícies em geral adequadas ao tratamento com jacto de solução detergente a alta pressão, compreendida entre 25 e 250 bar (360 - 3600 PSI). Este aparelho foi projectado para ser usado com os detergentes fornecidos ou aconselhados pelo fabricante. A utilização de outros detergentes ou de outras substâncias químicas pode influenciar a segurança do aparelho. Este aparelho só deverá ser destinado ao emprego para o qual foi expressamente projectado.

! No momento da compra, certifique-se de que o produto possua a plaqueta. Caso contrário, avise imediatamente o fabricante e/ou o revendedor. A utilização de aparelhos sem a plaqueta aliviará o fabricante de qualquer responsabilidade. Os produtos que não possuírem a plaqueta deverão ser considerados anónimos e potencialmente perigosos.

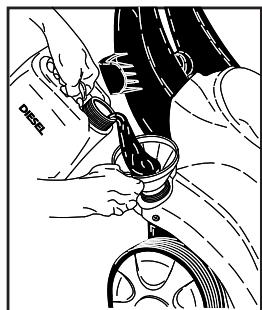

ENCHIMENTO DO TANQUE DE COMBUSTÍVEL Encha o tanque com combustível para motores Diesel (fig. 1).

Qualquer outra utilização deve ser considerada imprópria e, portanto, irracional. Exemplos de utilização irracional são: - Lavagem de superfícies não adequadas ao tratamento com jacto a alta pressão. - Lavagem de pessoas, animais, aparelhos eléctricos e da própria máquina. - Utilização de detergentes ou de substâncias químicas não adequadas. - Travagem do gatilho (alavanca) da lança em posição de alimentação. O fabricante não pode ser considerado responsável por eventuais danos provocados por utilizações impróprias, erradas ou irracionais. No que diz respeito à segurança, as máquinas de lavar a alta pressão são construídas em conformidade com as Normas vigentes.

OPERAÇÕES PRELIMINARES DESEMBALAMENTO Depois de ter desembalado a máquina de lavar, verifique a sua integridade. Em caso de dúvida, não utilize a máquina. Dirija-se ao próprio revendedor. Os elementos da embalagem (saquinhos, caixas, pregos, etc.) não devem ser deixados ao alcance das crianças pois constituem potenciais fontes de perigo e devem ser eliminados ou conservados respeitando rigorosamente as normas nacionais sobre o meio ambiente. MONTAGEM DAS PARTES SOLTAS DA MÁQUINA As partes fundamentais e as relativas à segurança são montadas pelo fabricante. Por motivos de embalamento e transporte, alguns elementos secundários da máquina de lavar são fornecidos desmontados. A montagem destas peças deverá ser feita pelo utilizador segundo as instruções fornecidas em cada kit de montagem

FIG. 1 Não use um combustível diferente do indicado na plaqueta de identificação. Durante o funcionamento da máquina, controle periodicamente o nível de combustível. O funcionamento sem combustível pode causar avarias à bomba de gasóleo. !

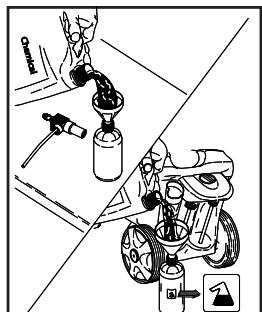

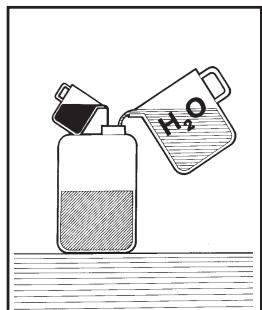

ENCHIMENTO DO RESERVATÓRIO DE DETERGENTE Escolha entre a gama de produtos aconselhados o mais adequado para a lavagem a ser feita e dilua-o com água (fig. 2) segundo as indicações contidas na embalagem do produto. Encha o reservatório de detergente com o produto diluído (fig. 3).

Peça ao seu revendedor o catálogo dos detergentes que podem ser utilizados em função do tipo de lavagem a ser feita e do tipo de superfície a ser tratada. Depois do uso, o circuito de sucção de detergente deverá ser enxaguado com água limpa.

PLAQUETA DE IDENTIFICAÇÃO: A plaqueta de identificação com as principais características técnicas da sua máquina está colocada no carro da máquina e é sempre visível. - 56 -

Português KIT CERA-SABÃO. (Se disponível).

Importante Respeite as recomendações fornecidas pela empresa de gestão do serviço hídrico. As regulamentações em vigor prevêem que o aparelho não seja ligado à rede de água potável sem um disjuntor de rede adequado. Utilize um disjuntor de rede adequado de acordo com a normativa EN 12729 Tipo BA. A água que circula através de um separador de sistema já não é classificada como água potável.

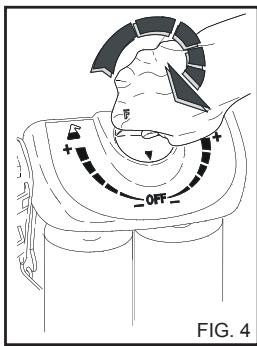

Girar o seletor para selecionar o reservatório desejado. A distribuição do detergente é possível só com baixa pressão.

! Atenção Não ligue a máquina a depósitos de água potável.

DISPOSITIVOS DE COMANDO E DE CONTROLE LIGAÇÃO À REDE DE ALIMENTAÇÃO ELÉCTRICA

! Antes de ligar a máquina às redes eléctrica e hídrica, é preciso conhecer a função dos dispositivos de comando e de controle da máquina de lavar a alta pressão. Faça esta operação seguindo as descrições contidas no manual de instruções e fazendo referência às respectivas figuras.

A ligação à rede de alimentação eléctrica da máquina de jacto de água a alta pressão deve ser efectuada numa instalação realizada em conformidade com as normas e leis vigentes. Verifique se a tensão de rede disponível na instalação corresponde à tensão para a qual a máquina foi preparada, a qual está indicada na plaqueta de identificação.

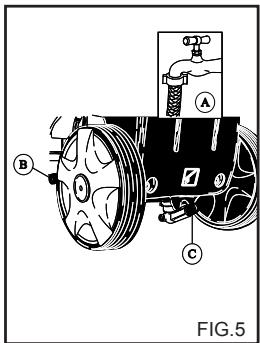

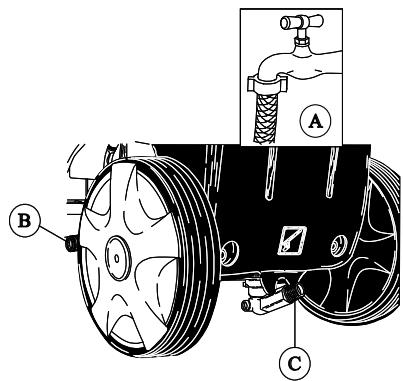

LIGAÇÃO À REDE HÍDRICA Ligue o tubo de alimentação à rede (fig. 5A) e à conexão da máquina de lavar a alta pressão (fig. 5B). Verifique se a rede hídrica fornece a quantidade e a pressão de água suficientes para o funcionamento da máquina: 2 - 8 BAR (29 - 116 PSI). Temperatura máxima da água de alimentação: 50°C (122 F).

! O cabo eléctrico deve ser protegido contra esmagamentos acidentais

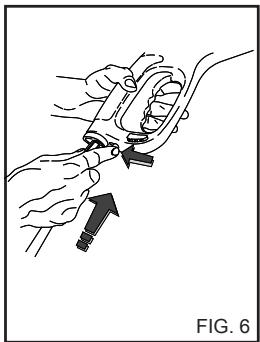

Ligue o tubo de alta pressão à máquina de lavar (fig. 5C) e à lança (fig. 6). IMPORTANTE. A máquina de lavar a alta pressão deve funcionar com água limpa. Água suja ou contendo areia, produtos químicos corrosivos e diluentes provocam graves avarias à máquina. O falta de observância de quanto acima alivia o fabricante de qualquer responsabilidade e representa um uso negligente do produto.

! Não utilize o aparelho se o cabo de alimentação estiver danificado.

! A utilização de qualquer aparelho eléctrico comporta o cumprimento de algumas regras fundamentais: • Não toque o aparelho com as mãos ou os pés molhados ou húmidos. • Não utilize o aparelho com os pés descalços ou com roupas inadequadas. • Não puxe o cabo de alimentação ou o próprio aparelho para desligar a ficha da tomada de corrent (Para hidrolimpadoras com potência inferior a 3 Kw equipadas com ficha).

No que diz respeito à protecção contra descargas eléctricas, a máquina de lavar a alta pressão é um aparelho da Classe I. ! O não cumprimento das referidas normas alivia o fabricante de qualquer responsabilidade e representa um emprego negligente do produto.

Português ADVERTÊNCIAS GERAIS DE INSTALAÇÃO E USO ! A máquina de jacto de água a alta pressão não se destina a ser utilizada por crianças, adolescentes, pessoas com capacidades físicas, sensoriais ou mentais reduzidas, em estado de embriaguez ou com falta de experiência e conhecimentos. O operador deve ser informado das instruções de utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser vigiadas para garantir que não brincam com a máquina de jacto de água a alta pressão. ! Só utilize acessórios originais que oferecem a garantia de um funcionamento seguro do aparelho. ! O tubo flexível de ligação entre a lança e a máquina de lavar não deve ser danificado. Caso se estrague, substitua-o imediatamente. O tubo deve indicar a pressão admitida, a data de produção e o fabricante. ! Os tubos, as junções e as conexões para alta pressão são muito importantes para a segurança da máquina de lavar a alta pressão. Só utilize peças de reposição originais aprovadas pelo fabricante. ! Não utilize a máquina de lavar na presença de pessoas e/ou animais no seu raio de acção. ! Os jactos de água podem ser perigosos se usados incorrectamente. O jacto não deve ser virado para pessoas e/ou animais, equipamentos eléctricos, ou para o próprio aparelho.

! Não dirija o jacto de água a si próprio ou a outras pessoas para limpar roupas ou calçados. ! Durante o uso, é proibido travar o gatilho (alavanca) da lança na posição de alimentação. ! A máquina de lavar com jacto de água quente utiliza um queimador alimentado a Diesel para aquecer a água. O emprego de outros tipos de combustível é perigoso. ! Antes de efectuar qualquer operação de limpeza e/ou manutenção, desligue o aparelho das redes de alimentação eléctrica e hídrica. ! Periodicamente, pelo menos uma vez por ano, faça com que os dispositivos de segurança sejam inspeccionados por um nosso centro de assistência técnica. ! Caso fosse necessário utilizar o aparelho num lugar fechado, deve-se providenciar à instalação de um sistema de aspiração dos fumos e ventilação adequada dos locais. ! Não obstrua as aberturas ou fendas de ventilação, de radiação de calor ou a saída de fumos das máquinas de lavar com jacto de água quente. ! Não utilize o aparelho se o cabo de alimentação estiver danificado. Para a substituição do cabo danificado, dirija-se exclusivamente a um nosso centro de assistência técnica. O cabo de alimentação deste aparelho não pode ser substituído pelo utente. ! O cabo de alimentação eléctrica não deve nunca ficar sujeito a tensão mecânica e o seu percurso deve estar protegido contra esmagamentos acidentais.

O jacto de água gera uma força de reacção na lança. Segure firmemente o punho da lança. ! A utilização da máquina de lavar a alta pressão deve ser avaliado em função do tipo de lavagem a efectuar. Proteja-se contra a ejecção de corpos sólidos ou de substâncias corrosivas utilizando roupas protectivas adequadas. ! A utilização da máquina de lavar a alta pressão deve ser avaliada em função da zona na qual a lavagem será feita (ex: indústrias alimentares, indústrias farmacêuticas, etc.). As respectivas normas e condições de segurança deverão ser respeitadas.

No que diz respeito à protecção contra descargas eléctricas, a máquina de lavar a alta pressão é um aparelho da Classe I.

! A utilização de qualquer aparelho eléctrico comporta o cumprimento de algumas regras fundamentais: • Não toque o aparelho com as mãos ou os pés molhados ou húmidos. • Não utilize o aparelho com os pés descalços ou com roupas inadequadas. • Não puxe o cabo de alimentação ou o próprio aparelho para desligar a ficha da tomada de corrent (Para hidrolimpadoras com potência inferior a 3 Kw equipadas com ficha).

Em caso de avaria e/ou defeito de funcionamento, desli! gue o aparelho (desligando-a da rede eléctrica de alimentação, por meio do interruptor magnetotérmico ou tirando a ficha da tomada, e hídrica)e não o manuseie. Dirija-se a um nosso centro de assistência técnica. O não cumprimento das referidas normas alivia o fabricante de qualquer responsabilidade e representa um emprego negligente do produto.

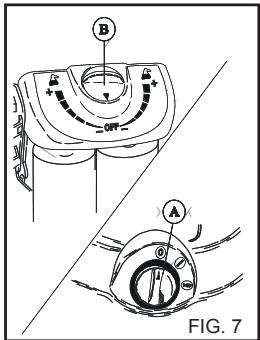

Português UTILIZAÇÃO DA MÁQUINA DE LAVAR A ALTA PRESSÃO PAINEL DE COMANDOS A - Interruptor liga/desliga B - Torneira de dosagem de detergente (se disponível).

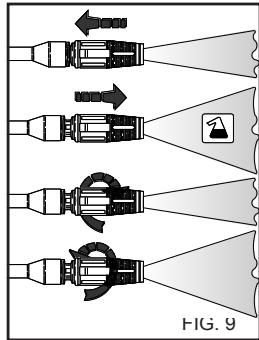

UTILIZAÇÃO DO BICO REGULÁVEL MULTIREG (fig. 9)

1) Desligue o queimador rodando o interruptor de acendimento para a pos. “I” (fig. 7A).

A selecção da pressão deve ser feita com a pistola fechada.

2) Faça com que a máquina funcione com água fria por pelo menos 30" para esfriar a caldeira.

Lavagem a baixa pressão e aspiração de detergente. (Versão com aspiração de detergente). Mova o bico em avanti.

3) Interrompa o funcionamento da máquina levando o interruptor de liga/desliga até à posição "0" (fig. 7A).

FIG. 7 LIGAÇÃO DA MÁQUINA DE LAVAR A ALTA PRESSÃO 1) Abra a torneira de alimentação de água (fig. 5A). 2) Ligar a hidrolimpadora à rede eléctrica introduzindo a ficha na tomada de corrente. 3) Ligue a máquina levando o interruptor de ligação até à posição "I" (fig. 7A). O jacto de água em alta pressão gera uma força de reacção na lança. Manter bem seguros os punhos da lança. 4) Aperte a alavanca do punho da lança e comece a lavagem. 5) Para o funcionamento da máquina de jacto de água a alta pressão com água quente, rode o interruptor de acendimento para a posição de Água Quente. ! As hidrolimpadoras implementadas com o sistema “Total stop” fazem partir e parar o motor no momento em que se acciona ou solta a alavanca do punho da lança.

Não bloquear a alavanca do punho na posição de distribuição !

PARAGEM DA MÁQUINA DE LAVAR Lavagem a alta pressão Mova o bico para fora.

4) Despressurize o tubo A.P. carregando na alavanca da pistola .

Lavagem a alta pressão com jacto de água concentrado Rode o bico no sentido inverso ao dos ponteiros do relógio.

5) Desligar a hidrolimpadora da rede eléctrica, por meio do interruptor magnetotérmico ou tirando a ficha da tomada de corrente.

Lavagem a alta pressão com jacto de água em forma de leque Rode o bico no sentido dos ponteiros do relógio.

6)Feche a torneira de alimentação de água (fig. 5A). ! Quando se deixa a hidrolimpadora abandonada, também por um breve lapso de tempo, deve-se sempre desligá-la, accionando o interruptor magnetotérmico ou tirando a ficha da tomada de corrente. ! As hidrolimpadoras com dispositivo “Total stop” devem considerarse desligadas com o interruptor magnetotérmico na posição “O” ou com a ficha desligada da tomada de corrente.

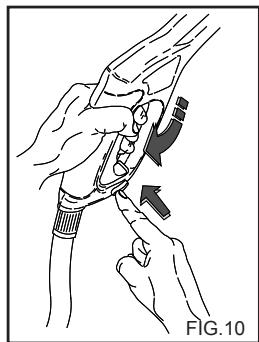

! Quando a hidrolimpadora não está sendo utilizada, deve-se fechar o dispositivo de segurança do punho. (fig.10).

! Fazer funcionar a hidrolimpadora a seco provoca graves danos às juntas estanques da máquina.

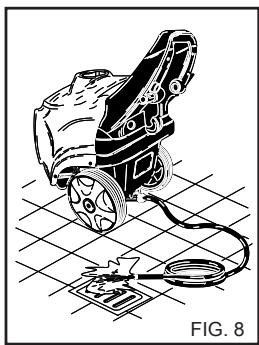

Para eliminar as eventuais impurezas ou bolhas de ar do circuito hidráulico, faça o primeiro arranque da máquina de lavar sem a lança, deixando que a água saia por alguns segundos. Eventuais impurezas poderiam obstruir o bico e impedir o seu funcionamento (Fig. 8).

Português CONSELHOS PARA A UTILIZAÇÃO DE DETERGENTES ! Atenção Esta máquina de lavar a alta pressão foi projectada para ser utilizada com os detergentes fornecidos ou aconselhados pelo fabricante.

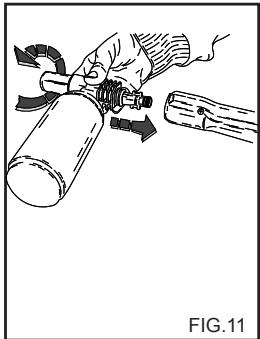

A utilização de outros detergentes ou de outras substâncias químicas pode influenciar a segurança da máquina. 1) Para a compatibilidade com o meio ambiente, aconselhase a utilizar o detergente duma maneira racional, segundo as recomendações indicadas na embalagem do produto. 2) Escolha entre a gama dos produtos aconselhados o mais adequado para a lavagem que deseja fazer e dilua-o com água segundo as recomendações indicadas na embalagem do produto ou no catálogo dos detergentes mais adequados ao tipo de máquina de lavar a frio ou a quente. 3) Peça ao seu revendedor o catálogo dos detergentes. FASES OPERATIVAS PARA UMA LAVAGEM CORRECTA COM A UTILIZAÇÃO DE DETERGENTES 1) Prepare a solução detergente mais adequada ao tipo de sujidade e à superfície a lavar. 2) Retire a extensão do cabo e insira o kit do pulverizador de detergente (fig. 11), accione a máquina de jacto de água a alta pressão e pulverize a superfície a lavar de baixo para cima. Na versão com aspiração de detergente, abra a torneira de dosagem (Fig. 7B) e empurre FIG.11 o bico para a frente. Deixe actuar durante alguns minutos. 3) Enxágue abundantemente toda a superfície procedendo de cima para baixo com água quente ou fria a alta pressão. 4) Depois do uso com detergente, enxaguar o circuito da água em alta pressão (A.P.): fazer funcionar a bomba por 1 minuto com a torneira de dosagem completamente fechada.

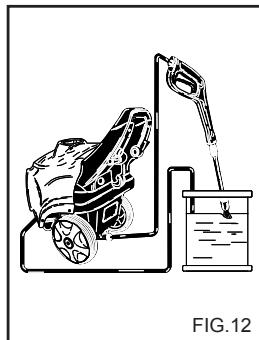

de fechamento foram montados correctamente e presos com os parafusos previstos. Se esta norma não for respeitada, existirá o perigo de fulminação. PRECAUÇÕES CONTRA O GELO A máquina de lavar a alta pressão não deve ser exposta ao gelo. No final do trabalho ou em longos períodos de inactividade, se a máquina for deixada em ambientes expostos ao gelo, será obrigatório a utilização de produtos anticongelamento a fim de prevenir graves avarias ao circuito hidráulico. OPERAÇÕES PARA A UTILIZAÇÃO DE PRODUTO ANTICONGELAMENTO (fig. 12) 1) Feche a alimentação de água (torneira), desconecte o tubo de alimentação e faça com que a máquina funcione até que se esvazie completamente. 2) Parar a hidrolimpadora pondo o interruptor de ligação na posição “0”. 3) Mergulhar o tubo de alimentação no recipiente com FIG.12 a solução antigelante. 4) Colocar em funcionamento a hidrolimpadora pondo o interruptor de ligação na posição “I”. Desligue a máquina de lavar da rede de alimentação eléctrica accionando o interruptor omnipolar. 5) Prepare um recipiente contendo a solução do produto anticongelamento. 6) Faça com que a máquina funcione até o produto anticongelamento saia pela lança. 7) Faça com que a máquina succione o produto anticongelamento também pela sucção de detergente. 8) Desligar a hidrolimpadora da rede eléctrica, por meio do interruptor magnetotérmico ou tirando a ficha da tomada de corrente. ! O antigelante é um produto que pode causar danos pois pode inquinar o meio ambiente, portanto, para o seu uso devese seguir atentamente as instruções gravadas na embalagem do produto (não abandonar no meio ambiente).

TROCA DE ÓLEO DA BOMBA Para a sua substituição, solicitar a intervenção da assistência técnica.

O UTILIZADOR SÓ PODERÁ FAZER A MANUTENÇÃO DA MÁQUINA QUANDO A RESPECTIVA OPERAÇÃO FOR AUTORIZADA NESTE MANUAL DE INSTRUÇÕES. É PROIBIDA QUALQUER OUTRO TIPO DE INTERVENÇÃO. ! Para as operações de manutenção na caldeira, na bomba de alta pressão, nas partes eléctricas e em todas as partes com função de segurança, é preciso dirigir-se ao nosso Centro de Assistência. ! Antes de efectuar qualquer operação de manutenção, desligue a máquina de lavar das redes de alimentação eléctrica por meio do interruptor magnetotérmico ou tirando a ficha da tomada de corrente e hídrica fechando a torneira de alimentação (Ver os capítulos: ligação à rede eléctrica e hídrica). Ao completar a manutenção, antes de tornar a ligar a máquina às redes eléctrica e hídrica, certifique-se de que todos os painéis

! SUBSTITUIÇÃO DO BICO DE ALTA PRESSÃO Periodicamente, é necessário substituir o bico de alta pressão montado na lança, pois este é um componente sujeito ao desgaste normal de funcionamento. Em geral, o desgaste pode ser identificado por uma queda de pressão de funcionamento da máquina de lavar. Para a eventual substituição do bico, dirija-se ao fornecedor e/ou ao revendedor para obter as instruções pertinentes. DESINCRUSTAÇÃO Periodicamente, é necessário fazer uma operação de desincrustação, pois o cal presente na água deposita-se dentro do circuito hidráulico e da serpentina, obstruindo-as com o tempo. Este trabalho deve ser feito por um nosso centro autorizado de assistência técnica, o qual fará com que economize dinheiro, aumentando a eficiência da máquina de lavar a alta pressão.

LIMPEZA DO FILTRO E DO TANQUE DE GASÓLEO LIMPEZA DO FILTRO DE

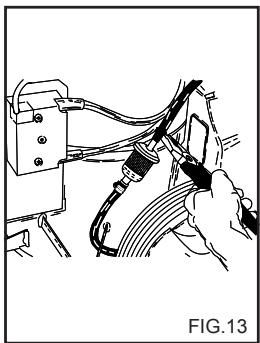

ÁGUA Desmonte o filtro de linha do gasóleo e substitua-o (fig. 13). Faça esta substituição a intervalos regulares.

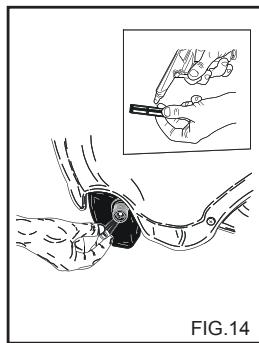

Limpe o filtro de água, removendo as eventuais impurezas, a intervalos regulares (fig. 14)

TABELA RECAPITULATIVA DE MANUTENÇÃO ORDINÁRIA A SER FEITA PELO UTILIZADOR TABELA RECAPITULATIVA DE MANUTENÇÃO EXTRAORDINARIA A SER FEITA PELO CENTRO DE ASSISTÊNCIA Descrição das operações:

Descrição das operações:

Controlo do cabo eléctrico -tubos-conexões de alta pressão

Substituição e limpeza dos filtros de gasóleo Limpeza do tanque de gasóleo Limpeza do filtro de água

A cada 100 horas A cada 100 horas A cada 50 horas

Caldeira Limpeza da serpentina Desincrustação da serpentina

A cada 200 horas A cada 300 horas

Troca do óleo da bomba A.P.

Limpeza da bomba de gasóleo Substituição do bico de gasóleo Regulação dos electrodos Substituição dos electrodos

A cada 200 horas A cada 200 horas A cada 200 horas A cada 500 horas

Substituição das guarnições da bomba A.P. Substituição do bico da lança Calibragem e verificação dos dispositivos de segurança

A cada 500 horas A cada 200 horas 1 vez por ano

IMPORTANTE: Os intervalos de tempo indicados referem-se a condições normais de funcionamento. Para utilização em situações mais difíceis, diminua os intervalos de cada operação. Para a manutenção e/ou reparação, só utilize peças de reposição originais que oferecem as melhores características de qualidade e de fiabilidade. O uso de peças sobresselentes não originais alivia o fabricante de qualquer responsabilidade, que correrá por conta de quem efectua a intervenção.

INACTIVIDADE Caso a máquina não seja utilizada por longos períodos de tempo, é necessário desconectar a fonte de alimentação, esvaziar os reservatórios que contém os líquidos de funcionamento e providenciar a protecção das partes que possam sofrer avarias provocadas pelo depósito de poeira. Lubrifique as partes que possam sofrer avarias em caso de secagem, tais como os tubos. Quando tornar a ligar a máquina, verifique se não existem rachaduras ou cortes nos tubos de ligação hídrica. Óleos e produtos químicos devem ser eliminados no pleno respeito das leis em vigor.

DEMOLIÇÃO Recomendamos que inutilize a máquina de jacto de água a alta pressão, quando decidir deixar de a utilizar, cortando o cabo de alimentação da energia eléctrica. Recomendamos ainda que torne inócuas as partes da máquina de jacto de água a alta pressão que possam constituir um perigo, sobretudo para as crianças, que se poderão servir da máquina inutilizada para brincar. O produto é um resíduo especial do tipo REEE e cumpre os requisitos das novas directivas relativas à protecção do meio ambiente. Deve ser eliminado separadamente dos resíduos comuns de acordo com as leis e normas vigentes. Não utilize as peças desmontadas na demolição como peças de reposição. - 61 -

PROBLEMAS - SOLUÇÕES Desligar a hidrolimpadora da rede eléctrica, por meio do interruptor omnipolar ou tirando a ficha da tomada de corrente.

PROBLEMA CAUSAS SOLUÇÕES Rodando o interruptor, a máquina não começa a funcionar.

Ausência de ligação eléctrica.

Verifique a tensão da rede (ver características técnicas). Reestabeleça. (se tornar a saltar, consulte a assistência técnica).

Entrada em acção da protecção térmica.

Não há distribuição do jacto ou há uma perda através do circuito da água em alta pressão.

Filtro de alimentação da água obstruído. Ligação à rede hidráulica defeituosa. Torneira de rede fechada Perdas através do circuito de alta pressão.

A bomba gira, mas não alcança a pressão nominal.

Filtro de alimentação da água obstruído. Ligação à rede hidráulica defeituosa. Injector da lança desgastado. Válvulas sujas ou desgastadas. Torneira do detergente aberta. Dispositivo de regulação da pressão sobre a lança aberto (se presente).

Limpá-lo. Controlar. Abri-la. Solicitar a intervenção do Centro de Assistência. Limpá-lo. Controle. Solicitar a intervenção do Centro de Assistência. Solicitar a intervenção do Centro de Assistência. Fechá-la. Fechá-lo. Limpá-lo ou solicitar a intervenção do Centro de Assistência. Controlar. Fechá-la.

Com a lança aberta a pressão desce e sobe.

Injector obstruído ou deformado.

Deslocando o interruptor de acendimento na posição de Água Quente, não se tem a ligação da caldeira.

Verificar o nível do óleo diesel no tanque e controlar se há presença de água no circuito de aspiração do combustível.

Água não suficientemente quente.

Filtros obstruídos. Serpentina da caldeira obstruída pelo calcário.

Limpá-los ou substitui-los Solicitar a intervenção do Centro de Assistência.

Fumo excessivo pela chaminé.

Combustão não correcta.

Limpar os filtros do óleo diesel ou substitui-los. Solicitar a intervenção do Centro de Assistência. Esvaziar o tanque e   limpá-lo cuidadosamente. Limpar os filtros do óleo diesel.

Alimentação insuficiente. Torneira do detergente aberta.

Combustível alterado com presença de impurezas ou água. Aspiração de detergente insuficiente.

Torneira fechada. Detergente esgotado. Serpentina ou tubo obstruídos.

Abri-la. Encher o tanque de detergente. Solicitar a intervenção do Centro de Assistência.

Perdas de água pela cabeceira.

Solicitar a intervenção do Centro de Assistência.

Presença de água no óleo.

Excessiva porcentagem de humidade no ambiente.

IMPORTANTE: Para a manutenção e/ou reparação, só utilize peças de reposição originais que oferecem as melhores características de qualidade e de fiabilidade. A não utilização de peças de reposição originais alivia o fabricante de qualquer responsabilidade. - 62 -
