WTC 605 - Talkie-walkie SWITEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Talkie-walkie PMR446 (8 canaux)
Marque	SWITEL
Modèle	WTC 605
Catégorie	Talkie-walkie
Alimentation	Piles rechargeables AAA NiMH 1,2 V (fournies)
Puissance de sortie	0,5 W
Portée	Env. 8 km (ligne visuelle dégagée)
Canaux	8 canaux (446,00625 à 446,09375 MHz)
Fonctions principales	Recherche de canal, verrouillage des touches, signal d’appel, Roger Beep, mode économique d’énergie
Accessoires inclus	2 émetteurs-récepteurs, station d’accueil avec bloc secteur, 2 kits oreillettes, 2 câbles chargeurs auto, mallette de transport
Entretien et nettoyage	Nettoyer les surfaces avec un chiffon doux non pelucheux. Ne pas utiliser de produits d’entretien ou de solvants.
Sécurité	Ne pas ouvrir l’appareil. Utiliser uniquement le bloc secteur fourni. Respecter la polarité des piles. Tenir à l’écart des appareils médicaux.
Garantie	2 ans (hors piles et piles rechargeables)
Service après-vente (Suisse)	Hotline : [phone] (CHF 2,60/min)
Normes	Conforme à la directive européenne R&TTE (1999/5/CE)

FOIRE AUX QUESTIONS - WTC 605 SWITEL

Comment allumer et éteindre le talkie-walkie WTC 605 ?

Pour allumer, appuyez sur la touche Allume/Éteint (icône ). Un signal sonore retentit et le canal apparaît. Pour éteindre, appuyez à nouveau sur la même touche.

Comment régler le volume sonore ?

Utilisez les touches Réglage vers le haut ( ) et Réglage vers le bas ( ) pour augmenter ou diminuer le volume.

Comment changer de canal ?

Appuyez sur la touche de menu ( ), puis sélectionnez le canal avec les touches de réglage. Confirmez en appuyant sur la touche PTT ( ) ou en appuyant à nouveau sur la touche de menu.

Pourquoi mon talkie-walkie ne fonctionne-t-il pas ?

Vérifiez que les piles rechargeables sont correctement placées et chargées. Si le problème persiste, les piles peuvent être défectueuses. Consultez la section En cas de problèmes de la notice.

Comment émettre un appel ?

Maintenez enfoncée la touche PTT ( ), parlez normalement à 5-7 cm du microphone, puis relâchez pour écouter. Le signal Roger Beep retentit à la fin de la transmission.

Que faire si je ne reçois pas de signaux ?

Relâchez la touche PTT. Augmentez le volume. Vérifiez que vous êtes à portée (max. 8 km en terrain dégagé). Les obstacles comme les arbres ou bâtiments réduisent la portée. Utilisez la fonction de balayage pour détecter des signaux faibles.

Comment utiliser la fonction de verrouillage des touches ?

Appuyez simultanément sur la touche de menu ( ) et la touche de réglage vers le bas ( ) pendant 3 secondes pour activer le verrouillage. Le symbole O apparaît. Pour désactiver, répétez la même opération.

Comment charger les piles rechargeables ?

Placez les talkies-walkies sur la station d’accueil branchée. Les DEL rouges s’allument indiquant une bonne connexion. Laissez charger au moins 12 heures avant la première utilisation. Vous pouvez aussi utiliser le câble chargeur auto.

Puis-je utiliser des piles non rechargeables ?

Non, l’appareil est conçu uniquement pour des piles rechargeables AAA NiMH 1,2 V. Utiliser d’autres piles peut endommager l’appareil.

Que faire en cas de problème technique ?

Contactez la hotline de service en Suisse au 0900 00 1675 (CHF 2,60/min). Pour les réparations sous garantie, adressez-vous à votre revendeur. La garantie est de 2 ans.

MODE D'EMPLOI WTC 605 SWITEL

1 Consignes de sécurité 16
2 Mettre les émetteurs-récepteurs en service 18
3 Éléments de manipulation 20
4 Comment se servir du émetteurs-recepteurs? 21
5 En cas de problèmes 24
6 Caracteristiques techniques 25
7 Remarques d'entretien / Garantie 26

F

1 Consignes de sécurité

Lisez très attentivement ce mode d'emploi.

Utilisation conforme aux prescriptions

Ces émetteurs-recepteurs convennent pour la communication avec d'autres émetteurs-recepteurs de même standard. Tout autre utilisation est considérée comme non conforme à l'utilisation. Toute modification ou transformation arbitraire est interdite. N'ouvrez enaucun cas les apparèils et abstenez-vous d'essayer de les réparer yourselves.

Zone d'utilisation

Évitez tout nuissance par la fumée, la poussière, les chocs, les produits chimiques, l'humidité, la grande chaleur ou l'ensoleillement direct. Ne vous servez pas des émetteurs-recepteurs dans des endroits exposés aux explosions.

Bloc secteur

Attention: N'utilise que le bloc d'alimentation enchachieble fourni avec les émetteurs-recepteurs, d'autres blocspouvant les détruire. Vous ne devez pas bloquer sonaccès par des meubles ou d'autres objets.

Files rechargeables

Attention: Ne jetez pas les piles rechargeables dans le feu. N'utilise que des piles du même type! Observe une polarisation correcte! Risque d'explosion pendant leur charge si la polarisation est incorrecte.

Appareils medicaux

Attention: N'utilisez pas ces émetteurs-recepteurs à proximate d'appareils medicaux, leur influence sur ceux-ci ne pouvant pas etre totalement exclue. Les émetteurs-recepteurs peuvent causeur un bourdonnement désagreable dans les aides auditives.

Élimination

Si vous ne poulez plus vous servir de votre apparéil, veuilliez l'apporter au centre de collecte de l'organisme d'élimination des déchets de votre commune (par ex. centre de recyclage). D'après la loi relative aux apparéils électriques et électroniques, les propriétaires d'appareils usages sont tenus demettre tous les apparéils électriques et électroniques usages dans un collecteur sépare. L'icone ci-contre signifie que vous ne devez enaucun cas jeter vos apparéils dans les ordures menagères!

Mise en danger de l'homme et l'environnement causée par les piles et les piles rechargeables!

Ne jamais ouvrir, endommager, avaler les piles rechargeables et les piles ou ne jamais faire pénétrer leur contenu dans l'environnement. Elles peuvent contenir des métaux lourds toxiques et nuisibles pour celui-ci. Vous étés tenus par la loi d'éliminer vos piles rechargeables et piles auprès d'un revendeur de piles ainsi qu'auprès de centres de collecte responsables de leur élimination qui mettent des conteurs adéquats à disposition. L'élimination des piles est gratuite. L'icone ci-contre signifie que vous ne devez enaucun cas jeter les piles rechargeables et piles dans les ordures menagères, mais que vous devez les éliminer auprès de centres de collecte.

Éliminez les matériaux d'emballage conformément au règlement local.

2 Mettre les émetteurs-récepteurs en service

Consignes de sécurité

Attention: Avant demettrevoirteappareil en service, lisezimpérativementles consignesde sécurité mentionnéesau chapitre1.

Contrôler le contenu de l'emballage

• deux émetteurs-recepteurs avec clip de ceinture
  station d'accueil avec bloc secteur
• deux kits oreillettes
• notice d'utilisation
• deux câbles chargeurs auto
• mallette de transport

Brancher la station d'accueil

Branchez la station d'accueil comme indiqué sur le croquis. Pour des raisons de sécurité, n'utilise que le bloc secteur fourni avec les appareils.

Placer les piles rechargeables

Ouvrez le compartment à piles. Placez les piles rechargeables fournies avec les appareils. Observe une polarisation correcte! Fermez le compartment à piles.

Charger les piles

Posez les émetteurs-récepteurs sur la station d'accueil pendant au moins 12 heures avant la première mise en service. Si l'émetteur-récepteur est place correctement sur la station d'accueil, les DEL rouges s'allument. Celles-ci signalement uniquement un branchement correct et ne s'éteignent pas lorsque les piles sont complètement chargées. Pour des raisons de sécurité, n'utilise que le bloc secteur fourni avec les appareils.

Vous pouvez aussi recharger les émetteurs-récepteurs sur un allume-cigare. Branchez l'émetteur-recepteur dans une prise allume-cigare au moyen du cable chargeur fourni avec l'appareil. Pour des raisons de sécurité, n'utilise que les câbles chargeurs auto fournis avec les appareils.

Il faut recharger les piles dés que le symbole clignote sur l'afficheur.

Mode économique d'énergie

Votre émetteur-recepteur est équipé d'un mode économique d'énergie afin de prolonger la durée de vie des piles rechargeables. Si vous n'actionnez aucune touche de l'émetteur-recepteur pendant 4 secondes, le mode économique d'énergie s'active. Dès que vous appuyez sur une touche ou que vous receivez un signal, le mode économique d'énergie se désactive.

Fixer / Retirer le clip de ceinture

Introduisez le clip de ceinture par le haut dans le guidage jusqu'à ce qu'il s'enclenché. Pour l'enlever, écarterEZ légèrement la languette de fixation de I'appareil avec I'ongle et poussez le clip vers le haut.

3 Éléments de manipulation

Dans ce mode d'emploi, les touches de votre émetteur–récepteur seront représentées par la suite par des icônes standardisées. De ce fait, il peut y avoir de légères différences entre les icônes des touches de votre émetteur–récepteur et celles utilisées ici.

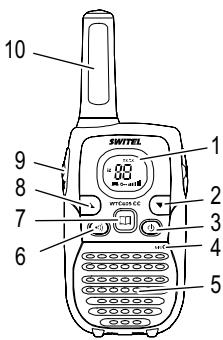

Émetteur-recepteur

1 Afficheur
2 Réglage vers le bas
3 Allume / Éteint
4 Microphone
5 Haut-parleur
6 Émission d'un signal d'appeal
7 Touche de menu
8 Réglage vers le haut
9 Touche de conversation PTT (press to talk)
10 Antenne
11 Clip de ceinture
12 Prise du cable chargeur / du kit oreillette
13 Compartiment à piles

Afficheur

1 Émission
2 Réception
3 Canal
4 Volume sonore
5 Verrouillage des touches
6 Capacité des piles
7 Recherche du canal

4 Comment se servir du émetteurs-recepteurs ?

Representations et notations

PTT	Appuyer sur la touche représentée
3 s	Appuyer pendant 3 secondes sur la touche représentée
2 x	Appuyer 2 fois sur la touche représentée
PTT	Maintenir appuyée la touche représentée
PTT	Relâcher la touche représentée
	Parler dans le microphone

Eclairage de l'afficheur

Après l'actionnement d'une touche, l'afficheur reste allumé pendant quelques secondes.

Allumer / étéindre les émetteurs-récepteurs

Allumer l'émetteur–récepteur

Un signal sonore se fait entendre. Le canal actuellémentprogrammé apparaît sur l'afficheur.

Éteindre l'émetteur–récepteur

Réglage du volume sonore

ou Plus fort ou plus faible

Émission et réception

Émission

Émission

Tenez l'émetteur-recepteur à environ 5 à 7 cm de votre bouche et parlez avec un volume sonore normal. Pour parler avec d'autres correspondants, vous doivent regardier tous les apparèils sur le même canal.

Comment se servir du émetteurs-recepteurs ?

Réception

Réception

Vou ne pouvez pas receivevoir de signal radio si vous maintainez l'appui sur la touche PTT

Signal de confirmation (Roger Beep)

Le signal de confirmation retentit quand vous relâchez la touche PTT. Cela signale à votre correspondant que vous transmissi on est terminée.

Choix du canal

Activer le mode de réglage

ou Sélectionner le canal

PTT ou Confirmer la sélection

Canal	Fréquence (MHz)	Canal	Fréquence (MHz)
1	446.00625	5	446.05625
2	446.01875	6	446.06875
3	446.03125	7	446.08125
4	446.04375	8	446.09375

Rechercher un canal

Dans une boucle infinie, l'appareilcherche des signaux sur les huit canaux. SC apparait sur I'afficheur. Si un canal actif est trouve, la recherche du canal s'interrompt. Appuyez sur la touche PTT pour participer au contact radio.

Démarrer la recherche d'un canal

Démarrer la recherche du canal

Continuer la recherche d'un canal

Continuer la recherche du canal

Terminer la recherche d'un canal

Terminer la recherche du canal

Émettre un signal d'appoint

La sonnerie fait remarquer à d'autres correspondants que vous désírez entamer une conversation. À condition toute fois que les autres correspondants utilisent le même canal.

Émettre le signal d'appeel

Fonction de balayage

La fonction de balayage vous permet de chercher des signaux faibles sur le canal actuellémentprogramme. Si vous receivez un signal, passez sur un canal libre. Communiquez toujours avec d'autres correspondants sur un canal libre pour éviter les perturbations.

Ecouter le canal

Terminer I'ecoute

Verrouillage des touches

Le verrouillage des touches empêche la modification involontaire des paramétrages. Si le verrouillage du clavier est activé, le symbole O- appearait sur l'afficheur.

Activer

Activier le verrouillage des touches

Désactiver

Désactiver le verrouillage des touches

Kit oreillette

Branchez le kit oreillette fourni avec l'appareil sur le cote droit de l'émetteur-recepteur. Fixez l'émetteur-recepteur à la ceinture et le cable du kit oreillette à vos vêtements de sorte que le microphone se trouve juste devant votre bouche. Appuyez sur la touche PTT du kit oreillette pour émettre un message.

5 En cas de problèmes

Ligne directe de service

Si vous avez des problèmes avec votre émetteur-recepteur, contrôlez d'abord les points suivants. S'il s'agit de problèmes techniques, vous pouvez vous adresser à notre hotline de service en Suisse en appelant le numéro 0900 00 1675 (frais Swisscom à la date d'impression de ce manuel : CHF 2,60/min). Si vous jouissez de droits de garantie, adressez-vous à votre revendeur. La durée de la garantie est de 2 ans.

Questions et réponses

Questions	Réponses
Pas de fonction	- Les piles rechargeables ne sont pas placées correctement- Les piles rechargeables ne sont pas chargées- Les piles rechargeables sont défectueuses
Émission pas possible	- Appuyez à fond sur la touche PTT pour émettre- Voitre canal est utilisé par d'autres correspontants
Pas de réception	- Relâchéz la touche PTT pour permettre la réception- Le volume sonore est réglé trop faiblement- Vous vous trouvez en dehors de la zone desservie, modifieriez votre position- Des obstacles, comme des arbres ou des bâtiments, exercent une influence négative sur la portée- Servez-vous de la fonction de balayage pour chercher des signaux faibles

6 Caractéristiques techniques

\section*{Caracteristiques techniques}

Caracteristique	Valeur
Puisance de sortie	0,5 W
Portée	Env. 8 km - si ligne visuelle libre
Piles rechargeables	AAA NiMH 1,2 V

Déclaration de conformité

Cet apparéil répond aux exigences des directives de l'union européen (UE):

Directive 1999/5/CE sur les installations de radio et de télécommunication et la reconnaissance réciropque de leur conformité. La conformité avec la directive mentionnée ci-dessus est confirmée par le symbole CE placé sur l'appareil.

Pour obtenir la déclaration de conformité intégrale, veuillez vous servir du téléchargement gratuite depuis notre site Internet www.swi- tel.com.

7 Remarques d'entretien / Garantie

Remarques d'entretien

• Nettoyez les surfaces du boîtier avec un chiffon doux et non pelucheux.
  N'utilisez pas de produits d'entretien ou de solvants.

Garantie

Les apparciels SWITEL sont fabriqués selon les procédés les plus modernes et contrôle. Des matériaux sélectionnés et des technologies de pointe ont pour effet un fonctionnement irréprochable et une longue durée de vie. La garantie n'est pas valable pour les piles, les piles rechargeables ou les packs de piles rechargeables utilisés dans les produits. La durée de la garantie est de 24 mois, à partir de la date d'achat.

Pendant la durée de la garantie, tous les défauts dus à des vices de matériel ou de fabrication seront éliminés gratuitement. Le droit à la garantie expire en cas d'intervention de l'acheteur ou de tiers. Les dommages provenant d'un maniement ou d'une manipulation incorrçés, d'une usure naturelle, d'une mauvaise mise en place ou d'une mauvaise conservation, d'un raccordement ou d'une installation incorrectes ainsi que d'un cas de force majeure ou d'autres influences extérieures sont exclus de la garantie. En cas de réclamations, nous nous réservons le droit de répacker, de replacer les pièces défectueuses ou d'échanger l'appareil. Les composants replacés ou les appareils échangés deviennent notre propriété. Les demandes de dommages et intérêts sont exclues tant qu'elles ne reposent pas sur l'intention ou une négligence grossière du fabricant.

Si vous appeareil avait malgre toutprésenter une defectuosite pendant la période de garantie, veuillez vous adresser, muni de la quittance d'achat, exclusivement au magasin ou vous avez acheté votre appeareil SWITEL. Tous les droits de garantie basés sur ces dispositions ne peuvent etre revendiqués qu'aupres de votre revendeur. Deux ans après l'achat et la remise de nos produits, il n'est plus possible de faire valor les droits à la garantie.

Inserire le batterie ricaricabili

Caricare le batterie ricaricabili

La station de base de votre dispositif est équipée d'une alimentation à découpage à haut rendement énergétique (entree 230 VAC, sortie 7,5 VDC, 300 mA). Sans charge, le courant entrant s'elève à env. 0,08 W. Le rendement moyen est d'env. 76%. La puissance absorbée de la station de base est de 1,84 W / 2,2 W.

Cet équipement est conforme à la directive européen R&TTE. Pour obtenir la déclaration de conformité intégrale, veuillez vous servir du téléchargement gratuite de notre site Internet www.switel.com.

S'il s'agit de problèmes techniques, vous pouvez vous adresser à notre hotline de service en Suisse en appelant le numéro 0900 00 1675 (frais Swisscom à la date d'impression de ce manuel : CHF 2.60/min).
