WTC 605 - Walkie-talkie SWITEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Walkie-talkie PMR446 (8 canali)
Marca	SWITEL
Modello	WTC 605
Categoria	Walkie-talkie
Alimentazione	Batterie ricaricabili AAA NiMH 1,2 V (incluse)
Potenza di uscita	0,5 W
Portata	Circa 8 km (linea visiva libera)
Canali	8 canali (446,00625 a 446,09375 MHz)
Funzioni principali	Scansione canali, blocco tasti, segnale di chiamata, Roger Beep, modalità risparmio energetico
Accessori inclusi	2 ricetrasmettitori, base di ricarica con alimentatore, 2 kit auricolari, 2 cavi di ricarica per auto, valigetta da trasporto
Manutenzione e pulizia	Pulire le superfici con un panno morbido non lanuginoso. Non utilizzare prodotti per la pulizia o solventi.
Sicurezza	Non aprire l'apparecchio. Utilizzare solo l'alimentatore fornito. Rispettare la polarità delle batterie. Tenere lontano da dispositivi medici.
Garanzia	2 anni (escluse batterie e batterie ricaricabili)
Servizio post-vendita (Svizzera)	Hotline: [phone] (CHF 2,60/min)
Norme	Conforme alla direttiva europea R&TTE (1999/5/CE)

Domande frequenti - WTC 605 SWITEL

Come accendere e spegnere il walkie-talkie WTC 605 ?

Per accendere, premere il tasto Accensione/Spegnimento (icona ). Un segnale sonoro viene emesso e il canale appare. Per spegnere, premere di nuovo lo stesso tasto.

Come regolare il volume sonoro ?

Utilizzare i tasti Regolazione verso l'alto ( ) e Regolazione verso il basso ( ) per aumentare o diminuire il volume.

Come cambiare canale ?

Premere il tasto menu ( ), quindi selezionare il canale con i tasti di regolazione. Confermare premendo il tasto PTT ( ) o premendo di nuovo il tasto menu.

Perché il mio walkie-talkie non funziona ?

Verificare che le batterie ricaricabili siano posizionate correttamente e cariche. Se il problema persiste, le batterie potrebbero essere difettose. Consultare la sezione In caso di problemi del manuale.

Come emettere una chiamata ?

Tenere premuto il tasto PTT ( ), parlare normalmente a 5-7 cm dal microfono, quindi rilasciare per ascoltare. Il segnale Roger Beep viene emesso al termine della trasmissione.

Cosa fare se non ricevo segnali ?

Rilasciare il tasto PTT. Aumentare il volume. Verificare di essere nel raggio d'azione (max. 8 km in terreno aperto). Ostacoli come alberi o edifici riducono la portata. Utilizzare la funzione di scansione per rilevare segnali deboli.

Come utilizzare la funzione di blocco tasti ?

Premere contemporaneamente il tasto menu ( ) e il tasto di regolazione verso il basso ( ) per 3 secondi per attivare il blocco. Appare il simbolo O. Per disattivare, ripetere la stessa operazione.

Come caricare le batterie ricaricabili ?

Posizionare i walkie-talkie sulla base di ricarica collegata. I LED rossi si accendono indicando una buona connessione. Lasciare caricare per almeno 12 ore prima del primo utilizzo. È possibile anche utilizzare il cavo di ricarica per auto.

Posso utilizzare batterie non ricaricabili ?

No, l'apparecchio è progettato solo per batterie ricaricabili AAA NiMH 1,2 V. L'uso di altre batterie può danneggiare l'apparecchio.

Cosa fare in caso di problema tecnico ?

Contattare la hotline di servizio in Svizzera al 0900 00 1675 (CHF 2,60/min). Per riparazioni in garanzia, rivolgersi al proprio rivenditore. La garanzia è di 2 anni.

MANUALE UTENTE WTC 605 SWITEL

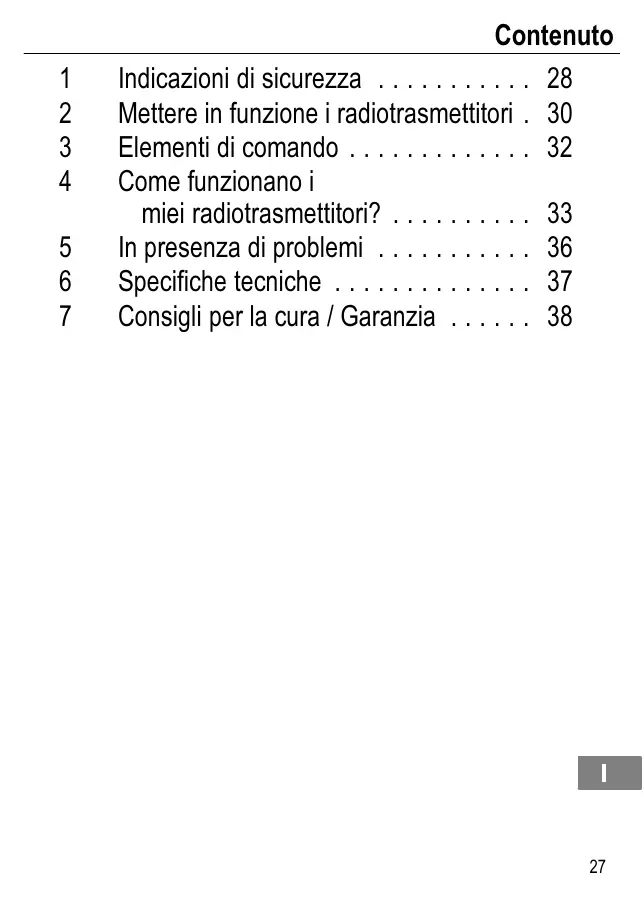

Istruzioni per l'uso

1 Indicazioni di sicurezza 28
2 Mettere in funzione i radiotrasmettitori. 30
3 Elementi di lavoro 32
4 Come funzionano i miei radiotrasmettitori? 33
5 In presenza di problemi 36
6 Specifiche tecniche 37
7 Consigli per la cura / Garanzia 38

1 Indicazioni di sicurezza

Leggere attendamente le presenti istruzioni per l'uso.

Impiego conforme agli usi previsti

Questi radiotrasmettitori si prestano alla comunicazione con altri apparecchi radiotrasmettitori aventi lo stesso standard. Qualsiasi altro impiego è considerato come non conformeagli usi previsti. É vietuato effettuare modifiche o trasformazioni non autorizzate. Non aprire per nessuna ragione gli apparecchi autonomamente e non sottoporli a riparazioni di propria iniziativa.

Ambito di impiego

Evitare un'esposizione a fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore e raggi solari diretti. Non utilizzare i radiotrasmettitori in aree esposte al rischio di deflagrazione.

Alimentatore di rete

Attenzione: Utilizzare esclusivamente l'alimentatore a spina fornito in dotazione visto che altri alimentatori di rete potrebbero distruggere i radiotrasmettitori. Non ostacolare il libero accesso all'alimentatore a spina con mobili o altri oggetti simili.

Batterie ricaricabili

Attenzione: Non gettare le batterie ricaricabili nel fuoco. Utilizzare solo batterie ricaricabili dello stesso tipo. Osservare la corretta polarità! Pericolò di esplosione durante il caricamento delle batterie in caso di errata polarità.

Appareciature mediche

Attenzione: Evitare di utilizzare i radiotrasmettitori in vicinanza di apparecchiature mediche. Non è infatti possible escludere il rischio di possibili interferenze. Radiotrasmettitori sono causare un fastidioso ronzio in apparecchi acustici.

Smaltimento

Procedere allo smaltimento dell'apparecchio esaurito segnandolo presso uno dei punti di raccolta istituiti alla propria società di smaltimento rifiuti comunale (ad es. centro di riciclo materiali). Secondo quanto previsto alla legge sugli apparecchi elettrici ed elettronici, i proprietari di apparecchi esauriti sono per legge tenuti alla consegna di tutti gli apparecchi elettrici ed elettronici presso un centro di rilievo rifiuti in raccolta differenziate. Il significato riportato qui a lato indica che non è assolutamente consentito smaltire l'apparecchio assieme ai normali rifiuti domestici!

Batterie ricaricabili e pile posso sono provocare danni alla salute e all'ambiente!

Non aprire, danneggiare, ingerire o disperdere nell'ambiente batterie ricaricabili e pile. Questi possono contentere metalli pesanti nocivi e dannosi per l'ambiente. Per legge sussiste l'obbligo di consignare batterie ricaricabili e pile presso i rivenditori di batterie utilizzando gli apposti contentori di raccolta e provedendo in tal modo al corretto smaltimento. Lo smaltimento è gratuite. I symboli indicano che non è assolutamente consentito gettare batterie ricaricabili e pile nei rifiuti domestici, consegnandole ai fini dello smaltimento nei rispettivi puniti di raccolta.

Smaltire confezioni ed imballaggi in base a quanto indicato dalle norme in vigore a livello locale.

2 Mettere in funzione i radiotrasmettitori

Indicazioni di sicurezza

Attenzione: Prima della messa in funzione, leggere at- tentamente leindicazioni di sicurezza riportate al capitolo 1.

Verificare il contento della confezione

• due radiotrasmettitori con gancio per cintura
• stazione di carica con alimentatore
• due auricolari
• instruzioni per l'uso
• due cavi di ricarica per auto
• valigetta di trasporto

Collegare la stazione di carica

Procedere al collegamento della stazione di carica seguito quanto raffigurato sul disegno. Per motivi di sicurezza si prega di utilizzazione soltanto l'alimentatore di rete fornito in dotazione.

Aprière il vano batterie. Inserire le batterie ricaricabili accluse nell'apposito vano batterie. Osservare la corretta polarità! Richiudere il vano batterie.

Precedentamente alla prima messa in funzione, posizionare i radiotrasmettitori per almeno 12 ore nella stazione di carica. Non appena i radiotrasmettitori sono stati positizonati correttamente nella stazione di carica, i LED rossi si accendono. Questi segnalano soltanto il correto collegamento e non si spengono neanche con batterie completamente. Per motivi di sicurezza si prega di utilizzare soltanto l'alimentatore di rete fornito in dotazione.

La ricarica dei radiotrasmettitori più altres svolgersi con l'ausilio di un accendisigari. Collegare il radiotrasmettitoretramite il cavo di ricarica per auto accluso alla presadell'accendisigari. Per motivi di sicurezza si prega diutilizzare esclusivamente il cavo di ricarica per auto fornito indotazione.

Non appena sul display lampeggia l'indicazione , si rende necessario ricaricare le batterie.

Modalità di risparmio energetico

Il radiotrasmettatore prevede una modalità di risparmio energetico in grado di prolongare la durata utile delle batterie ricaricabili utilizzate all'interno del dispositorico. Se non si preme per più di 4 secondi nessun tasting sul radiotrasmettatore, l'apparecchio passa alla modalità di risparmio energetico. Premendo"Invece un tasting o se si riceve un segnale, la modalità di risparmio energetico è di nuovo disattivata.

Applicare / Rimuovere il gancio per cintura

Introduire il gancio per cintura nella guida dall'alto facendolo scattare in posizione. Per rimuovere nuovamente il gancio per cintura, afferrare la linguetta di fissaggio con l'unghia del dito allontanandola leggermente dal dispositivo e sollevare il gancio per cintura verso sopra.

3 Elementi di lavoro

I tasti del radiotrasmettitore riportati nel presente manuale d'istruzioni per l'uso sono raffigurati sotto forma di symboli uniformi. Sono pertanto possibili lievi scostamenti dei symboli dei tasti sul radiotrasmettitore rispetto ai symboli dei tasti qui raffigurati.

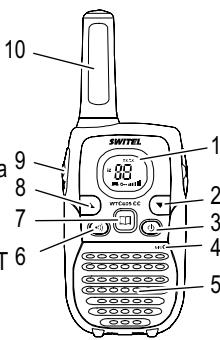

Radiotrasmettitore

1 Display
2 Scorrere verso sotto
3 ON/OFF
4 Microfono
5 Altoparlante
6 Invio segnale di chiamata
7 Tastiomenu
8 Scorrere versus sopra
9 Tasto conversazione PTT
10 Antenna
11 Gancio per cintura
12 Cavo di allacciamento auricolare/
Cavo di ricarica per auto
13 Vano batterie

Display

1 Trasmettere
2 Ricevere
3 Canale
4 Volume
5 Blocco tastiera
6 Capacà di carica delle batterie
7 Funzione ricerca di canale

4 Come funzionano i miei radiotrasmettitori?

Rappresentazioni e modi di scrittura

PTT	Premere il tasting raffigurato
3 sec.	Premere il tasting raffigurato per 3 secondi
2 x	Premere il tasting raffigurato 2 volte
PTT	Tenere premuto il tasting raffigurato
PTT	Rilasciare il tasting raffigurato
	Parlare rivolti verso il microfono

Retroilluminatione del display

Subito dopo aver premuto un tasting, il display si illumina per alcuni secondi.

Inserire/Disinserire i radiotrasmettitori

Inserire il radiotrasmettitore

Si avverte un segnale acustico. Il canale attualmente im-postato è visualizzato sul display.

Disinserire il radiotrasmettitore

Regolazione del volume

Volume piu alto o piu basso

Trasmettere ericevere

Trasmettere

PTT	Trasmettere
	Mantenere con il radiotrasmettitore una distanza di ca. 5 - 7 cm alla bocca e parlare con voce normale. Per poter comunicare con altri interlocutori, tutti i radiotrasmettitori devono essere impostati sullo stesso canale.

Ricevere

PTT	Ricevere
Se siiene premuto il tasting	PTT non è possible ricevere alcun segnale radio.

Segnale acustico di conferma (Roger Beep)

Se si rilascia il tasto PTT si avverte il segnale acustico di conferma. In tal modo al proprio partner di chiamata si segnala la conclusione della trasmissione.

Selezione del canale

Attivare la modalità di impostazione

Selezionare il canale

Confermare la selezione

Canale	Frequenza (MHz)	Canale	Frequenza (MHz)
1	446.00625	5	446.05625
2	446.01875	6	446.06875
3	446.03125	7	446.08125
4	446.04375	8	446.09375

Ricerca del canale

In un ciclo continuo l'apparecchio scorre gli otto canali alla presenza di segnali. Sul display appara l'indicazione SC. Non appena è stato individuato un canale attivo, la ricerca di canale è interrotta. Premere il tasto PTT per partecipare alla communicatesione via radio.

Avviare la ricerca di canale

e Avviare la ricerca di canale

Proseguire la ricerca di canale

Proseguire la ricerca di canale

Concludere la ricerca di canale

PTT o Conclude la ricerca di canale

Trasmettere il segnale di chiamata

Il segnale di chiamata richiama l'attenzione degli altri interlocutors indicando che il chiamante desidera avviare una conversazione. A tal fine è necessario che gli altri interlocutors utilizzino lo stesso canale.

Trasmettere un segnale di chiamata

Funzione schermo

La funzione schermo consente di individuare sul canale attualmente impostato la presenza di segnali deboli. In caso di ricezione di un segnale estraneo, si passa ad un canale libero. Si consiglia di comunicare con altri interlocutors sempre su un canale libero onde evitare interferenze.

Ascoltare un canale

Conclude l'ascolto

Blocco tastiera

Il blocco tastiera impedisce di compiere modifiche non intenzionali alle impostazioni. Con blocco tastiera inserito sul display appeare il symbolo .

Attivare

3 sec.

Attivare il blocco tastiera

Disattivare

3 sec.

Disattivare il blocco tastiera

Auricolare

Collegare I'auricolare fornito in dotazione al lato destro del radiotrasmettitore. Agganciare il radiotrasmettitore alla cintura e fissare i cavo dell'auricolareagli indumenti in modo che il microfono si trovi all'altezza della propria bocca.Per I'invio, premere il tasto PTT sull'auricolare.

5 In presenza di problemi

Linea di assistenza tecnica

In presenza di problemi con il radiotrasmettitore, seguire le indicatori riportate qui di seguito. In caso di problemi tecnici è possibile rivolvergsi alla notre linea di assistenza tecnica chiamando al numero 0900 00 1675 valido per la Svizzera (spese da rete Swisscom alla data di stampa: CHF 2.60 / min). In caso di reclami entro il periodo di garanzia, rivolvergsi al rivenditore autorizzato. Il periodo di garanzia ricopre 2 anni.

Domande e risposte

Domande	Risposte
Nessuna funzione	- Le batterie ricaricabili non sono state inse-rite correttamente- Le batterie sono scariche- Le batterie ricaricabili sono difettose
Trasmissione non possibile	- Premere interamente il tasto PTT per trasmettere- Il canale è utilizzato da un altro interlocuto-re
Nessuna ricezione	- Rilasciare il tasto PTT per ricevere- Il volume è impostato ad un livello troppo basso- Si è al di fuori del Campo di ricezione, mo-dificare la propria posizione- Eventuali ostacoli come alberi ed edifici hanno un influsso negativo sulla portata- Servirsi della funzione "Schemo" per indi-viduire la presenza di segnali deboli

6 Specifiche tecniche

Specifiche tecniche

Caratteristica	Valore
Potenza di uscita	0.5 W
Portata	ca. 8 km - con linea di mira libera
Batterie ricaricabili	AAA NiMH 1.2 V

Dichiarazione di conformità

Questo apparecchio risponde a quanto disposto alla Di-rettiva UE:

1999/5/CE Direttiva concernente le apparecchiature radio, le apparecchiature terminali di telecomunicazioni e il reciproco riconoscimento della loro conformità. La conformità con la Direttiva di cui sopra viene confirmata dal marchio CE applicato sull'apparecchio.

Per la dichiarazione di conformità completa si prega di voler usfu-ruire del servizio Gratis di download dal nostro site internet www.switel.com.

7 Consigli per la cura / Garanzia

Consigli per la cura

• Pulire le superfici degli apparecchi con un panno morbido e antipelucchi.
  Nonutilizzare mai detergenti o solventi.

Garanzia

Gli apparecchi SWITEL sono costruiti e collaudati in osservanza dei processi di produzione più moderni. L'impiego di materiali selezionati e Tecnologie altamente sviluppate sono garanti di una perfetta funzionalità e lunga durata in vita. La garanzia non si estende a pile, batterie ricaricabili o pacchi batteria utilizzati all'interno degli apparecchi. Il periodo di garanzia ricopre 24 mesi a partire dalla data di acquisto.

Entro il periodo di garanzia si procedera all'eliminazione gratuite di tutti i guasti dovuti a difetti di materiale o produzione. Il diritto di garanzia cessa in caso di interventi da parte dell'acquirente o di terzi. Danni derivanti da un impiego o esercizio non conforme agli usi previsti, a naturale usura, a errato montaggio o errata conservazione, a collegamento o INSTALLazione improperi, dovuti a forza maggiore o ad altri influssi esterni non sono coperti da garanzia. In qualità di produttore ci riserviamo il diritto, in caso di reclami, di riparare o sostituire le parti difettose o di rimpiazazzare l'apparechio. Parti o apparentecchi sostituiti passano di notre propietà. Sono escludi diritti di risarcimento per anni qualora non siano dovuti a intenzione o colpa grave del costrutto.

Nel caso in cui il presente apparecchio dovesse ciò nonostante presentare un difetto durante il periodo di garanzia, si prega di rivolversi esclusivamente al negozio di rivendita dell'apparecchio SWITEL assieme al relativo scontrino di acquisto. In base alle presenti dispositionsi, tutti i diritti di garanzia dovranno essere fatti valere esclusivamente nei confronti del rivenditore autorizzato. Decorso il termine di due anni alla data di acquisto e consegnate dei nostri prodotti non sare più possibile fare valere alcun diritto di garanzia.

Avvertimento importante

La stazione base del vosto appearecchio è dotata di un circuito di alimentazione rete ad efficienza energetica (Input 230 VAC, Output 7,5 VDC, 300 mA). Il carico nullo è parsi a circa 0,08 W. L'efficienza media è parsi a circa il 76%. L'assorbimento di potenza alla stazione di base ammonta a 1,84 W / 2,2 W.

Important note

Quest'apparecchiatura è conforme alla direttiva europea R&TTE. Per la dichiarazione di conformità completa si prega di voler usfuquire del servizio Gratis di download dal loro site Internet www.switel.com.

In caso di problemi tecnici è possibile rivolgersi alla notre hotline di assistenza tecnica chiamando al numero 0900 00 1675 valido per la Svizzera (spese da rete Swisscom alla data di stampa: CHF 2.60 / min).
