Produkttyp	PMR446-Funkgerät (8 Kanäle)
Marke	SWITEL
Modell	WTC 605
Kategorie	Funkgerät
Stromversorgung	Wiederaufladbare AAA NiMH 1,2 V Akkus (im Lieferumfang)
Ausgangsleistung	0,5 W
Reichweite	Ca. 8 km (freie Sichtlinie)
Kanäle	8 Kanäle (446,00625 bis 446,09375 MHz)
Hauptfunktionen	Kanal-Scan, Tastensperre, Rufsignal, Roger Beep, Energiesparmodus
Mitgeliefertes Zubehör	2 Funkgeräte, Ladestation mit Netzteil, 2 Ohrhörer-Sets, 2 Autoladekabel, Transportkoffer
Pflege und Reinigung	Die Oberflächen mit einem weichen, fusselfreien Tuch reinigen. Keine Reinigungsmittel oder Lösungsmittel verwenden.
Sicherheit	Das Gerät nicht öffnen. Nur das mitgelieferte Netzteil verwenden. Polarität der Akkus beachten. Von medizinischen Geräten fernhalten.
Garantie	2 Jahre (ohne Akkus und wiederaufladbare Batterien)
Kundendienst (Schweiz)	Hotline: [phone] (CHF 2,60/Min.)
Normen	Konform mit der EU-Richtlinie R&TTE (1999/5/EG)

Häufig gestellte Fragen - WTC 605 SWITEL

Wie schalte ich das Funkgerät WTC 605 ein und aus?

Zum Einschalten drücken Sie die Ein/Aus-Taste (Symbol ). Ein Signalton ertönt und der Kanal erscheint. Zum Ausschalten drücken Sie erneut dieselbe Taste.

Wie stelle ich die Lautstärke ein?

Verwenden Sie die Lauter-Taste ( ) und die Leiser-Taste ( ), um die Lautstärke zu erhöhen oder zu verringern.

Wie wechsle ich den Kanal?

Drücken Sie die Menütaste ( ), wählen Sie dann den Kanal mit den Einstelltasten. Bestätigen Sie durch Drücken der PTT-Taste ( ) oder erneutes Drücken der Menütaste.

Warum funktioniert mein Funkgerät nicht?

Überprüfen Sie, ob die wiederaufladbaren Akkus richtig eingelegt und geladen sind. Wenn das Problem weiterhin besteht, könnten die Akkus defekt sein. Lesen Sie den Abschnitt Bei Problemen der Bedienungsanleitung.

Wie sende ich einen Ruf?

Halten Sie die PTT-Taste ( ) gedrückt, sprechen Sie normal in 5-7 cm Entfernung zum Mikrofon, und lassen Sie dann los, um zu hören. Das Roger-Beep-Signal ertönt am Ende der Übertragung.

Was tun, wenn ich keine Signale empfange?

Lassen Sie die PTT-Taste los. Erhöhen Sie die Lautstärke. Überprüfen Sie, ob Sie in Reichweite sind (max. 8 km im freien Gelände). Hindernisse wie Bäume oder Gebäude verringern die Reichweite. Verwenden Sie die Scanfunktion, um schwache Signale zu erkennen.

Wie verwende ich die Tastensperre?

Drücken Sie gleichzeitig die Menütaste ( ) und die Leiser-Taste ( ) für 3 Sekunden, um die Tastensperre zu aktivieren. Das Symbol O erscheint. Zum Deaktivieren wiederholen Sie denselben Vorgang.

Wie lade ich die wiederaufladbaren Akkus?

Legen Sie die Funkgeräte in die angeschlossene Ladestation. Die roten LEDs leuchten auf und zeigen eine gute Verbindung an. Lassen Sie sie vor der ersten Verwendung mindestens 12 Stunden laden. Sie können auch das Autoladekabel verwenden.

Kann ich nicht wiederaufladbare Batterien verwenden?

Nein, das Gerät ist nur für wiederaufladbare AAA NiMH 1,2 V Akkus ausgelegt. Die Verwendung anderer Batterien kann das Gerät beschädigen.

Was tun bei technischen Problemen?

Kontaktieren Sie die Service-Hotline in der Schweiz unter 0900 00 1675 (CHF 2,60/Min.). Für Reparaturen innerhalb der Garantie wenden Sie sich an Ihren Händler. Die Garantie beträgt 2 Jahre.

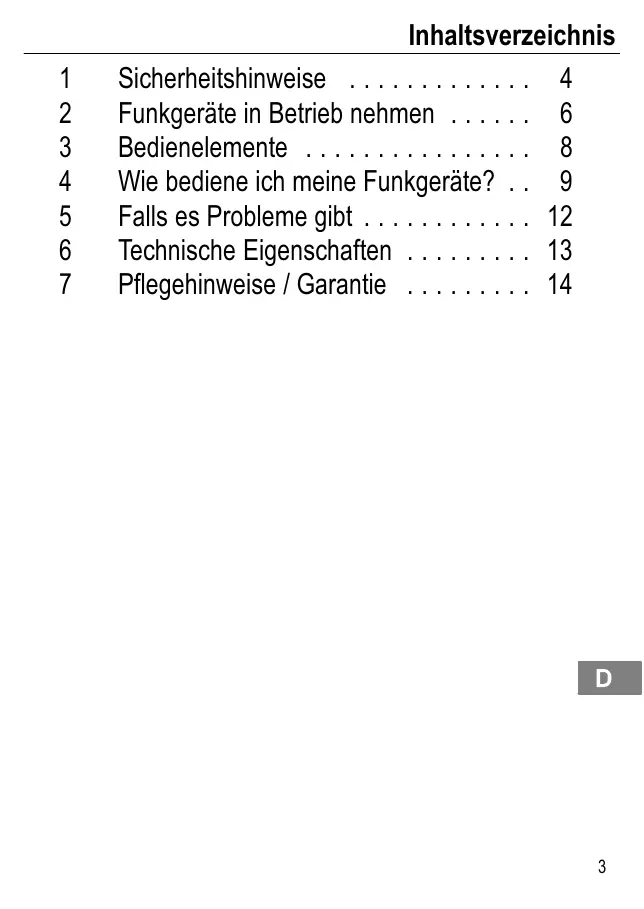

BEDIENUNGSANLEITUNG WTC 605 SWITEL

1 Sicherheitshinweise 4
2 Funkgeräte in Betriebnehmen 6
3 Bedienelemente 8
4 Wie bediene ich mye Funkgeräte? 9
5 Falls es Probleme gibt 12
6 Technische Eigenschaften 13
7 Pflegehinweise / Garantie 14

1 Sicherheitschinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäß Verwendung

These Funkgeräte sind geeignet für die Kommunikation mit anderen Funkgeräten gleichen Standards. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind untersagt. Öffnen Sie die Geräte in keinem Fall selbst und unterlassen Sie eigene Reparaturversuche.

Verwendungsbereich

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie die Funkgeräte nicht in explosionsgeführdaten Bereichen.

Netzteil

Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil, da andere Netzele die Funkgeräte zerstären konnen. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Aufladbare Akkus

Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus besteht beim Aufladen Explosionsgefahr.

Medizinische Geräte

Achtung: Benutzen Sie die Funkgeräte nicht in der Höhe von medizinischen Geräten. Eine Beeinflussung kann nicht vollig ausgeschlossen werden. Funkgeräte können in Hörgeräten einen unangenehmen Brummton verursachen.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres communalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgeräte gesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedetet, dass Sie das Gerät auf keinen Fall in den Hausmüll werden dürfen!

Gefährung von Gesundheit und Umwelt durch Akkus und Batterien!

Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen setzen. Sie konnen giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitsstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen)dürfen und sie über Sammelstellen der Entsorgung zugeführrt werden,müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

D

2 Funkgeräte in Betriebnehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Verpackungsinhalt prufen

• zwei Funkgeräte mit Gürtelclip - Ladestation mit Netzeil
• zwei Headsets - Bedienungsanleitung
• zwei KFZ-Ladekabel - Transportkoffer

Ladestation anschließen

Schließen Sie die Ladestation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

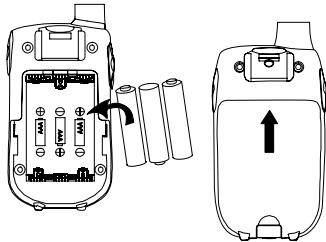

Akkus einlagen

Öffnen Sie das Akkufach. Legen Sie die mitgelieferten Akkus ein.
Achten Sie auf die richtige Polung! Schreiben Sie das Akkufach.

Akkus aufladen

Stellen Sie die Funkgeräte vor der ersten Inbetriebnahme für mindestens 12 Stunden in die Ladestation. Wenn die Funkgeräte korrekt in der Ladestation stehen, leuchten die roten LEDs. Diese signalisieren lediglich den korrekten Anschluss und erlösen sich auch bei vollständig geladenen Akkus nicht. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzeil.

Sie können die Funkgeräte auch an einem Zigarettenanzünder-Anschluss aufladen. Verbinden Sie das Funkgerät mithilfe des beiliegenden KFZ-Ladekabels mit einem Zigarettenanzünder-Anschluss. Verwenden Sie aus Sicherheitsgründen nur die mitgelieferten KFZ-Ladekabel.

Sobald die Anzeige im Display blinkt, müssen die Akkus aufgeladen werden.

Energiesparmodus

Ihr Funkerat ist mit einem Energiesparmodus ausgestattet, um die Lebensdauer der Akkus zu verlangern. Wenn Sie 4 Sekunden lang keine Taste am Funkerat drucken, wird der Energiesparmodus eingeschaltet. Sobald Sie eine Taste drucken oder ein Signal empfangen, wird der Energiesparmodus ausgeschaltet.

Gurtelclip anbringen / abnehmen

Schieben Sie den Gurtelclip von oben in die Führung, bis er hörbar einrastet. Um den Gurtelclip wieder zu entfernen,ziehen Sie die Befestigungslasche mit dem Fingernagel etwas vom Gerät ab und schieben den Gurtelclip nach oben.

3 Bedienelemente

Die Tasten Ihres Funkgeräts werden in dieser Bedienungsanleitung nachfolgend mit vereinheitlichen Symbolen darestellt. Leichte Abweichungen der Tastesymbole Ihres Funkgeräts gegenüber den hier verwendeten Tastesymbole sind davon möglich.

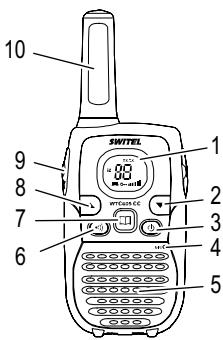

Funkgerat

1 Display
2 Einstellung abwärts
3 Ein/Aus
4 Mikrofon
5 Lautsprecher
6 Ruffon senden
7 Menu-Taste
8 Einstellung aufwärts
9 PTT-Sprechtaste
10 Antenne
11 Gurtelclip
12 Headset-/ KFZ-Ladekabelanschluss
13 Akkufach

Display

1 Senden
2 Empfangen
3 Kanal
4 Lautstärke
5 Tastensperre
6 Akkukapazitat
7 Kanalsuche

4 Wie bediene ich mye Funkgeräte?

Darstellungen und Schreibweisen

PTT	Abgebildete Taste drucken
3 Sek.	Abgebildete Taste 3 Sekunden drucken
2 x	Abgebildete Taste 2-mal drucken
PTT	Abgebildete Taste gedrückt halten
PTT	Abgebildete Taste loslassen
	In das Mikrofon sprechen

Displaybeleuchting

Nach dem Betätigen einer Taste wird das Display für eineige Sekunden beleucht.

Ein-/Ausschalten der Funkgeräte

Funkgerät einschalten

Es erklingt ein Signal. Im Display wird der aktuell eingestellte Kanal angezeigt.

Funkgerät ausschalten

Lautstärkeregelung

oder	Lauter oder leiser

Senden und Empfangen

Senden

PTT	Senden
	Halten Sie das Funkgerät ca. 5 bis 7 cm vom Mund ent- fernt und sprechen Sie mit normaler Lautstärke. Um mit anderen Teilnehmern zu sprechen, müssen alle Funkge- räte auf den gleichen Kanal eingestellt sein.

Empfangen

PTT Empfangen

Sie können keine Funksignale empfangen, wenn Sie die PTT-Taste gedrück halten.

Bestätigungston (Roger Beep)

Der Bestätigungston erklingt, wenn Sie die PTT-Taste loslassen. Dadurch wird Ihr Gewerbspartner signaliert, dass ihre Übertragung beendet ist.

Kanalwahl

Einstellungsmodus aktivieren
oder	Kanal auswahlen
PTT oder	Auswahl bestätigten

Kanal	Frequenz (MHz)	Kanal	Frequenz (MHz)
1	446.00625	5	446.05625
2	446.01875	6	446.06875
3	446.03125	7	446.08125
4	446.04375	8	446.09375

Kanalsuche

In einer Endlosschleife wird auf den acht Kanalen nach Signalen gesucht. Im Display erscheint SC. Wird ein aktiver Kanal gefunden, stoppt die Kanalsuche. Drucken Sie die PTT-Taste, um am Funkverkehr teilzunehmen.

Kanalsuche starten

und	Kanalsuche starten
chte fortsetzen
oder	Kanalsuche fortsetzen
chte beenden
PTT oder	Kanalsuche beenden

Rufton senden

Der Rufton macht andere Teilnehmer darauf aufmerksam, dass Sie ein Geschäft beginnen möhen. Voraussetzung dafür ist, dass die anderen Teilnehmer den gleichen Kanal verwenden.

Rufton senden

Monitor-Funktion

Die Monitor-Funktion erfolgt es Ihnen, auf dem aktuell eingestellten Kanal nach schwachen Signalen zuuchen. Wenn Sie ein fremdes Signal empfangen, wechseln Sie auf einen freien Kanal. Kommunizieren Sie mit anderen Teilnehmern immer auf einem frei- en Kanal, um Störungen zu vermeiden.

und

Kanal abhoren

Abhoren beenden

Tastensperre

Die Tastensperre verhindert das ungewolte Ändern von Einstellungen. Bei eingeschalteter Tastensperre erscheidt das -Symbol im Display.

Aktivieren

3 Sek.

Tastensperre aktivieren

Deaktivieren

3 Sek.

Tastensperdeaktivieren

Headset

Schließen Sie das mitgelieferte Headset an der rechten Seite des Funkgerats an. Klemmen Sie das Funkgerat an den Gurtel und befestigen Sie das Kabel des Headsets an Ihr Kleidung, sodass sich das Mikrofon kurz vor Ihrem Mund befindet. Zum Senden drucken Sie die PTT-Taste am Headset.

5 Falls es Probleme gibt

Service-Hotline

Haben Sie Probleme mit ihrem Funkerat, kontrollierten Sie zuerst die folgenden Hinweise. Bei technischen Problernen können Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden. Bei Garantieansprüchen wenden Sie sich an ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Fragen und Antwerten

Fragen	Antwerten
Keine Funktion	Die Akkus sind nicht korrekt eingelegtDie Akkus sind nicht geladenDie Akkus sind defekt
Senden nicht möglich	Drücken Sie die PTT-Taste vollständig, um zu sendenIhr Kanal wird von anderen Teilnehmern benutzt
Kein Empfang	Lassen Sie die PTT-Taste los, um zu empfangenDie Lautstärke ist zu gering eingestelltSie befinden sich außerhalb des Emp-fangsbereichs, ändern Sie ihre PositionHinderisse wie Bäume und Gebäudef haben einen negativen Einfluss auf die ReichweiteNutzen Sie die Funktion "Monitor", um nach schwachen Signalen zuuchen

6 Technische Eigenschaften

Technische Daten

Merkmal	Wert
Ausgangsleistung	0.5 W
Reichweite	ca. 8 km - bei freier Sichtlinie
Akkus	AAA NiMH 1.2 V

Konformitätserklung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie: 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklarung nutzen Sieitte den kostenlosen Download von unsere Website www.switel.com.

D

7 Pflegehinweise / Garantie

Pflegehinweise

• Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
• Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Garantie

SWITEL - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfrei Funktion und lange Lebensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material-oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käfer oder durch Dritte. Schäden, die durch unsachgemäß Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäß Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät Dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sichitte unter Vorlage ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL - Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte konnen Gewährleistungsrechte nicht mehr geltend gemacht werden.

Ihr Gerät ist mit einem energieeffizienten Schaltnetzeil (Input 230VAC Output 7,5 VDC 300mA ) ausgestattet. Die Nulllast beträgt ca.0,08 W. Die durchschnittliche Effizienz beträgt ca. 76% Die Leistungsaufnahme beträgt ca.1,84 W/2,2W.

Note importante

These Anlage entspricht der europäischen R&TTE Richtlinie. Für die komplete Konformitätserklung nutzen Sieitte den kostenlosten Download von unserer Website www.switel.com.

Bei technischen Problemen konnen Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden.
