Produkttyp	PMR446 Funkgerät
Marke	Switel
Modell	WTE2353
Abmessungen (L x B x H)	125 x 46 x 26 mm
Gewicht	67,5 g
Stromversorgung	3 AAA-Alkalibatterien (3,6-4,5 V)
Frequenzbereich	PMR446 (446,00625 - 446,09375 MHz)
Anzahl Kanäle	8
Kanalabstand	12,5 kHz
HF-Leistung	0,5 W
Reichweite (Freifeld)	3-5 km
CTCSS/DCS	38 CTCSS-Subkanäle / 83 DCS-Subkanäle
VOX-Funktion	Ja, 3 Empfindlichkeitsstufen
Automatischer Scan	Ja
Überwachung (Monitor)	Ja
Doppelüberwachung (DCM)	Ja
Rufton	10 Klingeltöne verfügbar
Roger Beep	Ja, aktivierbar/deaktivierbar
Sendezeitbegrenzer	30s oder 60s, deaktivierbar
Tastentone	Ja, aktivierbar/deaktivierbar
Integrierte Taschenlampe	Ja
Antenne	Integriert, Impedanz 50 Ohm
Betriebstemperatur	-20°C bis +50°C
Pflege und Reinigung	Weiches, fusselfreies Tuch, ohne Lösungsmittel oder Reinigungsmittel
Sicherheit	Nicht in der Nähe von Herzschrittmachern verwenden (Mindestabstand 15 cm); In Krankenhäusern und Tankstellen ausschalten
Garantie	24 Monate ab Kaufdatum (ausgenommen Batterien)
Konformität	CE (2014/53/EU, 2011/65/EU, 2012/19/EU)

Häufig gestellte Fragen - WTE2353 SWITEL

Wie schalte ich das Switel WTE2353 Funkgerät ein und aus?

Zum Einschalten drücken Sie die MENU PWR-Taste etwa 3 Sekunden lang. Das LCD-Display leuchtet auf und ein Piepton ertönt. Zum Ausschalten drücken Sie erneut dieselbe Taste etwa 3 Sekunden lang.

Wie stelle ich die Lautstärke ein?

Im Standby-Modus verwenden Sie die Tasten ▲ und ▼, um die Lautstärke zu erhöhen oder zu verringern.

Wie wechsle ich den Kanal?

Drücken Sie einmal MENU PWR, sodass die Kanalnummer blinkt. Verwenden Sie die Tasten ▲ und ▼, um den gewünschten Kanal (1 bis 8) auszuwählen, und drücken Sie dann PTT zur Bestätigung.

Was ist der VOX-Modus und wie aktiviere ich ihn?

Der VOX-Modus ermöglicht eine automatische Übertragung, sobald das Funkgerät ein Geräusch erkennt. Zur Aktivierung drücken Sie dreimal MENU PWR, bis das VOX-Symbol erscheint. Verwenden Sie ▲ und ▼, um die Empfindlichkeit (1 bis 3) auszuwählen, und bestätigen Sie mit PTT. Je höher die Stufe, desto höher die Empfindlichkeit.

Wie groß ist die maximale Reichweite des Switel WTE2353 Funkgeräts?

Die maximale Reichweite beträgt 3 bis 5 km im Freifeld. In Innenräumen oder im städtischen Bereich kann die Reichweite geringer sein.

Welchen Batterietyp verwenden und wie installiere ich sie?

Verwenden Sie 3 AAA-Alkalibatterien. Öffnen Sie das Batteriefach auf der Rückseite, legen Sie die Batterien unter Beachtung der Polarität (+/-) ein und schließen Sie den Deckel wieder.

Wie aktiviere ich den automatischen Kanal-Scan?

Halten Sie die Taste ▲/SCAN etwa 2 Sekunden lang gedrückt, um den Scan zu starten. Das Funkgerät durchläuft die Kanäle und stoppt auf einem aktiven Kanal. Drücken Sie MENU, um den Scan zu beenden.

Wie verwende ich die Doppelüberwachungsfunktion (DCM)?

Drücken Sie achtmal MENU PWR, um zu den DCM-Einstellungen zu gelangen. Verwenden Sie ▲ und ▼, um die Funktion zu aktivieren (ON) oder zu deaktivieren (OF), und bestätigen Sie mit PTT. Im Standby-Modus blinken zwei Kanäle auf dem Display.

Wie reinige ich das Funkgerät sicher?

Verwenden Sie ein weiches, fusselfreies Tuch, um die Gehäuseoberflächen zu reinigen. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel, da diese das Gerät beschädigen könnten.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob die Batterien richtig eingelegt und ausreichend geladen sind. Wenn das Problem weiterhin besteht, versuchen Sie, das Gerät zurückzusetzen, indem Sie kurz die Batterien entnehmen und wieder einlegen, während Sie die MENU-Taste gedrückt halten, bis das Display angezeigt wird.

BEDIENUNGSANLEITUNG WTE2353 SWITEL

Zweikanal-Überwachung

VOX (geräuschaktivierte Übertragung)

Tastenton

Lieferumfang

WTE2350		2353 2354
Walkie-Talkie 2 3 4
Gürtelclip	2 3	4
Bedienungsanleitung	1	1 1

Frequenzen (MHz)

Kanal Frequenz Kanal Frequenz
1 446.00625 5 446.05625
2 446.01875 6 446.06875
3 446.03125 7 446.08125
4 446.04375 8 446.09375

Inbetriebnahme Batterien einlegen

Für den Betrieb sind je Funkgerät 3 Stck. Alkali-Batterien Typ AAA notwendig.

Öffnen Sie das Batteriefach und legen Sie die Batterien ein (Polung beachten!).

Schließen Sie das Batteriefach wieder.

Bedienung Geräte ein-/ausschalten

Halten Sie die Taste [MENU PWR] gedrückt, bis die LCD-Anzeige leuchtet und gleichzeitig ein Piepton zu hören ist. Halten Sie die Taste [MENU PWR] nochmal gedrückt, um das Walkie-Talkie auszuschalten.

Lautstärkeeinstellung

Wenn das Walkie-Talkie sich im Standby-Modus befindet, drücken Sie die Taste [ ] oder [ ] um die Lautstärke einzustellen.

Automatische Scan-Funktion

Halten Sie die Taste [s] für 2 Sekunden gedrückt, um die Scan-Funktion zu aktivieren.

Drücken Sie die Taste [MENU]m diesen Scan-Vorgang zu beenden.

Monitor

Halten Sie die Taste [ ] für 2 Sekunden gedrückt, um die Monitor-Funktion einzuschalten. Halten Sie die Taste [ ] erneut für 2 Sekunden gedrückt, um die Monitor-Funktion wieder auszuschalten.

Kanaleinstellungen

1 Drücken Sie die Taste [ ] ^MENU PWR normal; die Kanal-nummer (z.B. 01) blinkt.
2 Drücken Sie dann die Taste [ ] oder [ ], SCAN um den gewünschten Kanal einzustellen.
3 Drücken Sie die PTT-Taste, um die Einstellung zu bestätigen.

Das Walkie-Talkie ist ein Simplex-Gerät, d.h. es kann beim Senden nicht empfangen werden. Stellen Sie sicher, dass die Geräte auf dem gleichen Kanal und CTCSS/DCS-Subkanal sind, wenn Sie mit anderen Personen sprechen möchten.

CTCSS/DCS

1 Drücken Sie die Taste [ ]PARK veimal; die aktuelle CTCSS/DCS-Einstellung blinkt.
2 Drücken Sie dann die Taste [ ] oder [ ], SCAN um die Einstellung zu verändern.
3 Drücken Sie die PTT-Taste, um die Einstellung zu bestätigen.

Die Verwendung von CTCSS (38 Subkanäle) oder DCS (83 Subkanäle) kann verhindern, dass der Funkverkehr durch irrelevante Signale gestört wird.

VOX-Funktion

VOX = Voice operated transmission = Geräusch-aktivierte Übertragung.

1 Drücken Sie die Taste [ ] PWR maximal; das VOX-Symbol wird angezeigt, und es blinkt "OF".

2 Drücken Sie die Tasten [ ] oder [ ], um SCAN die VOX-Empfindlichkeit einzustellen.

3 Drücken Sie die PTT-Taste, um die Änderung zu bestätigen.

Bei eingeschaltetem VOX-Modus sendet Ihr Gerät sobald es ein Geräusch wahrnimmt. Beim Einschalten des VOX-Modus stellen Sie gleichzeitig die Empfindlichkeit ein. Je höher die angezeigte Ziffer desto empfindlicher ist die Einstellung. In einer lauten oder windigen Umgebung ist die Verwendung des VOX-Modus nicht empfehlenswert.

Das Gerät verfügt über 3 VOX-Stufen. Die VOX-Funktion ist standardmäßig deaktiviert.

Rufton

1 Drücken Sie die Taste [ ]MENU PWR wermal, "CA" wird angezeigt und die aktuelle Nummer "01" blinkt.
2 Drücken Sie die Tasten [ ] oder [ ], um ▲ MON SCAN den gewünschten Rufton auszuwählen.
3 Drücken Sie die PTT-Taste, um die Änderung zu bestätigen.

Es gibt 10 verschiedene Ruftöne.

1 Drücken Sie die Taste [ ]MENH PWR Hfmal, wird "OF TO" angezeigt.

2 Drücken Sie die Tasten [ ], oder [ ], um ▲ MON SCAN die Sendezeit (30s, 60s oder OF) einzustellen.
3 Drücken Sie die PTT-Taste, um die Änderung zu bestätigen.

Wenn Sie die Sendezeit auf 30 oder 60 Sekunden eingestellt haben, wird das Senden nach dieser Zeit unterbrochen.

Roger Beep

1 Drücken Sie die Taste [ ] SEchsmal, wird "ON RO" angezeigt.
2 Drücken Sie die Tasten [ ], oder [ ], um ▲ downside Funktion zu deaktivieren oder aktivieren.
3 Drücken Sie die PTT-Taste, um die Änderung zu bestätigen.

Der Roger Beep bedeutet, dass der Sender das Sprechen beendet hat. Wenn der Benutzer die PTT-Taste loslässt, wird der Ton automatisch gesendet.

Tastenton

1 Drücken Sie die Taste [ ] WEBENMAL.

2 Drücken Sie die Tasten [ ] oder [ ], um ▲ MON SCAN diesen Ton aus- oder einzuschalten.
3 Drücken Sie die PTT-Taste, um die Änderung zu bestätigen.

DCM-Zweikanalüberwachung

1 Drücken Sie die Taste [ ]MENI PWR Montmal, "DCM OF" wird angezeigt.
2 Drücken Sie die Tasten [ ], oder [ ], um ▲ SCAN diese Funktion zu deaktivieren oder zu aktivieren.
3 Drücken Sie die PTT-Taste, um die Änderung zu bestätigen.

Die Zweikanalüberwachungs-Funktion ermöglicht es dem Benutzer, zwei Kanäle gleichzeitig zu überwachen. Im Standby-Modus blinken auf der Anzeige zwei Kanäle.

Wiederherstellen der Werkseinstellungen

Entfernen Sie eine/n der Akkus/Batterien für kurze Zeit. Drücken und halten Sie die Taste [MENU] PWR drückt während Sie den Akku/die Batterie wieder einsetzen. Lassen Sie dann die Taste [MENU] PWR wieder los.

Anhang

Sicherheitshinweise

• Vermeiden Sie Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Ihr Gerät ist nicht wasserdicht; halten Sie es trocken.
• Reparaturen an diesem Gerät dürfen nur von qualifiziertem Kundendienstpersonal durchgeführt werden.
• Bei allen Mobilfunkgeräten kann es zu Interferenzen kommen, die die Leistung beeinträchtigen können.
• Berühren Sie die Antenne nicht, wenn die Ummante-lung beschädigt ist. Eine Berührung der Antenne mit der Haut kann bei einer Übertragung zu einer gering-fügigen Verbrennung führen.
• Halten Sie Ihr Gerät und seine Zubehörteile außerhalb der Reichweite von Kindern.
• Vergewissern Sie sich, dass durch den Betrieb des Gerätes keine sicherheitsrelevanten Funktionen gestört werden. Beachten Sie zwingend die gesetzlichen und landesspezifischen Vorschriften.
• Zu implantierten Herzschrittmachern sollte immer ein Abstand von mindestens 15 cm eingehalten werden, um eventuelle Störungen zu vermeiden. Das Gerät muss sofort ausgeschaltet werden, wenn Sie irgendwelche Beeinträchtigungen spüren oder vermuten.

- Versperren Sie den Zugang zum Netzteil nicht durch Möbel oder andere Gegenstände.

Bestimmungsgemäße Verwendung

Diese Sprechfunkgeräte sind geeignet für die Kommunikation mit anderen Sprechfunkgeräten gleichen Standards. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie die Geräte in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Anwendungsbereich

• Verwenden Sie das Gerät nicht in verbotenen Bereichen.
• Schalten Sie das Gerät in der Nähe medizinischer Geräte aus (z. B. in Krankenhäusern).
• Verwenden Sie das Gerät nicht an Tankstellen oder in der Nähe von Kraftstoffen oder Chemikalien.

Pflegehinweise

Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien!

Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die nebenstehenden Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen. Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschrifte

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien: 2014/53/EU, 2011/65/EU und 2012/19/EU. Die Konformität mit den oben genannten Richtlinien wird durch das auf dem Gerät befindliche CE-Zeichen bestätigt. Für die komplette Konformitäts-erklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.switel.com.

Frequenzbereich PMR446 Kanalanzahl 8 Kanalabstand 12,5 KHz Betriebsspannung 3,6 - 4,5 V Frequenzstabilität 2,5 ppm Betriebstemperaturbereich -20°C - +50°C Antennenimpedanz 50 Ohm Gesamtabmessungen 125 x 46 x 26 mm Gewicht 67,5 g Sendeleistung 0,5 W Reichweite 3 - 5 km in offenem Gelände

Garantie

SWITEL-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer.

Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks.

Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte.

Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse hervorgerufen werden, sind von der Garantie ausgeschlossen. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder großer Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL-Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler gel-tend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

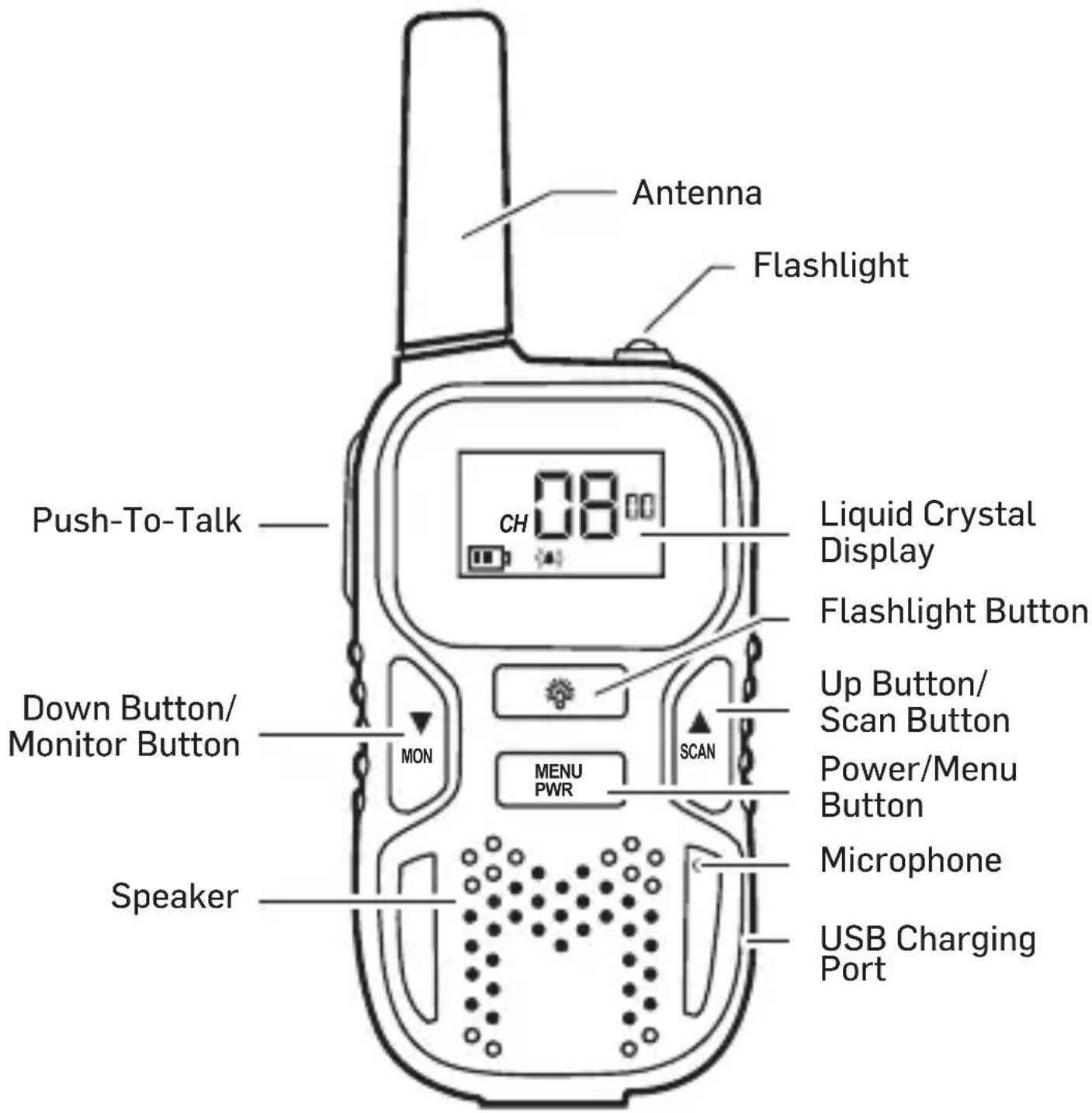

At a glance

Antenna Flashlight Push-To-Talk CH 08 Liquid Crystal Display Flashlight Button Down Button/ Monitor Button MON MENU PWR SCAN Up Button/ Scan Button Power/Menu Button Microphone Speaker USB Charging Port

Display symbols

Channel Number

CTCSS/DCS

Battery level

Transmitting

Receiving

Frequentiebereik PMR446

Aantal kanalen 8

Kanaalafstand 12,5 KHz
