Producttype	PMR446 portofoon
Merk	Switel
Model	WTE2353
Afmetingen (L x B x H)	125 x 46 x 26 mm
Gewicht	67,5 g
Voeding	3 AAA alkalinebatterijen (3,6-4,5 V)
Frequentiebereik	PMR446 (446,00625 - 446,09375 MHz)
Aantal kanalen	8
Kanaalafstand	12,5 kHz
RF-vermogen	0,5 W
Bereik (vrij veld)	3-5 km
CTCSS/DCS	38 CTCSS-subkanalen / 83 DCS-subkanalen
VOX-functie	Ja, 3 gevoeligheidsniveaus
Automatisch scannen	Ja
Monitorfunctie	Ja
Dubbele monitoring (DCM)	Ja
Oproeptoon	10 beltonen beschikbaar
Roger Beep	Ja, in-/uitschakelbaar
Zendtijdlimiet	30s of 60s, uitschakelbaar
Toets piep	Ja, in-/uitschakelbaar
Ingebouwde zaklamp	Ja
Antenne	Geïntegreerd, 50 ohm impedantie
Bedrijfstemperatuur	-20°C tot +50°C
Onderhoud en reiniging	Zachte, pluisvrije doek, zonder oplosmiddelen of reinigingsmiddelen
Veiligheid	Niet gebruiken in de buurt van pacemakers (minimale afstand 15 cm); uitschakelen in ziekenhuizen en benzinestations
Garantie	24 maanden vanaf aankoopdatum (exclusief batterijen)
Conformiteit	CE (2014/53/EU, 2011/65/EU, 2012/19/EU)

Veelgestelde vragen - WTE2353 SWITEL

Hoe zet ik de Switel WTE2353 portofoon aan en uit?

Om in te schakelen, druk op de MENU PWR knop gedurende ongeveer 3 seconden. Het LCD-scherm gaat aan en u hoort een pieptoon. Om uit te schakelen, druk opnieuw op dezelfde knop gedurende ongeveer 3 seconden.

Hoe stel ik het volume in?

In de stand-bymodus gebruikt u de knoppen ▲ en ▼ om het volume te verhogen of te verlagen.

Hoe verander ik van kanaal?

Druk eenmaal op MENU PWR zodat het kanaalnummer knippert. Gebruik de knoppen ▲ en ▼ om het gewenste kanaal (1 tot 8) te selecteren, druk dan op PTT om te bevestigen.

Wat is de VOX-modus en hoe activeer ik deze?

De VOX-modus zorgt voor automatische verzending zodra de portofoon geluid detecteert. Om deze te activeren, druk driemaal op MENU PWR tot het VOX-pictogram verschijnt. Gebruik ▲ en ▼ om de gevoeligheid (1 tot 3) te kiezen, bevestig met PTT. Hoe hoger het niveau, hoe groter de gevoeligheid.

Wat is het maximale bereik van de Switel WTE2353 portofoon?

Het maximale bereik is 3 tot 5 km in vrij veld. Binnen of in stedelijk gebied kan het bereik kleiner zijn.

Welk type batterijen gebruiken en hoe plaats ik ze?

Gebruik 3 AAA alkalinebatterijen. Open het batterijvak aan de achterkant, plaats de batterijen met de juiste polariteit (+/-), sluit het deksel.

Hoe activeer ik het automatisch scannen van kanalen?

Houd de knop ▲/SCAN ongeveer 2 seconden ingedrukt om het scannen te starten. De portofoon doorloopt de kanalen en stopt bij een actief kanaal. Druk op MENU om het scannen te stoppen.

Hoe gebruik ik de dubbele monitoring (DCM) functie?

Druk acht keer op MENU PWR om naar de DCM-instellingen te gaan. Gebruik ▲ en ▼ om de functie in (ON) of uit (OF) te schakelen, bevestig met PTT. In stand-by knipperen twee kanalen op het scherm.

Hoe reinig ik de portofoon veilig?

Gebruik een zachte, pluisvrije doek om de oppervlakken van de behuizing te reinigen. Gebruik geen reinigingsmiddelen of oplosmiddelen, omdat deze het apparaat kunnen beschadigen.

Wat moet ik doen als het apparaat niet aangaat?

Controleer of de batterijen correct zijn geplaatst en voldoende zijn opgeladen. Als het probleem aanhoudt, probeer het apparaat te resetten door de batterijen kort te verwijderen en terug te plaatsen terwijl u de MENU knop ingedrukt houdt tot het display verschijnt.

GEBRUIKSAANWIJZING WTE2353 SWITEL

VOX (geluidsgeactiveerde overdracht)

Knopentoon

Verpakkingsinhoud

WTE2350		2353 2354
Walkietalkie 2 3 4
Riemclips 2 3 4
Gebruikshandleiding 1	1 1

Frequencies (MHz)

Kanaal Frequentie Kanaal Frequentie
1 446.00625 5 446.05625
2 446.01875 6 446.06875
3 446.03125 7 446.08125
4 446.04375 8 446.09375

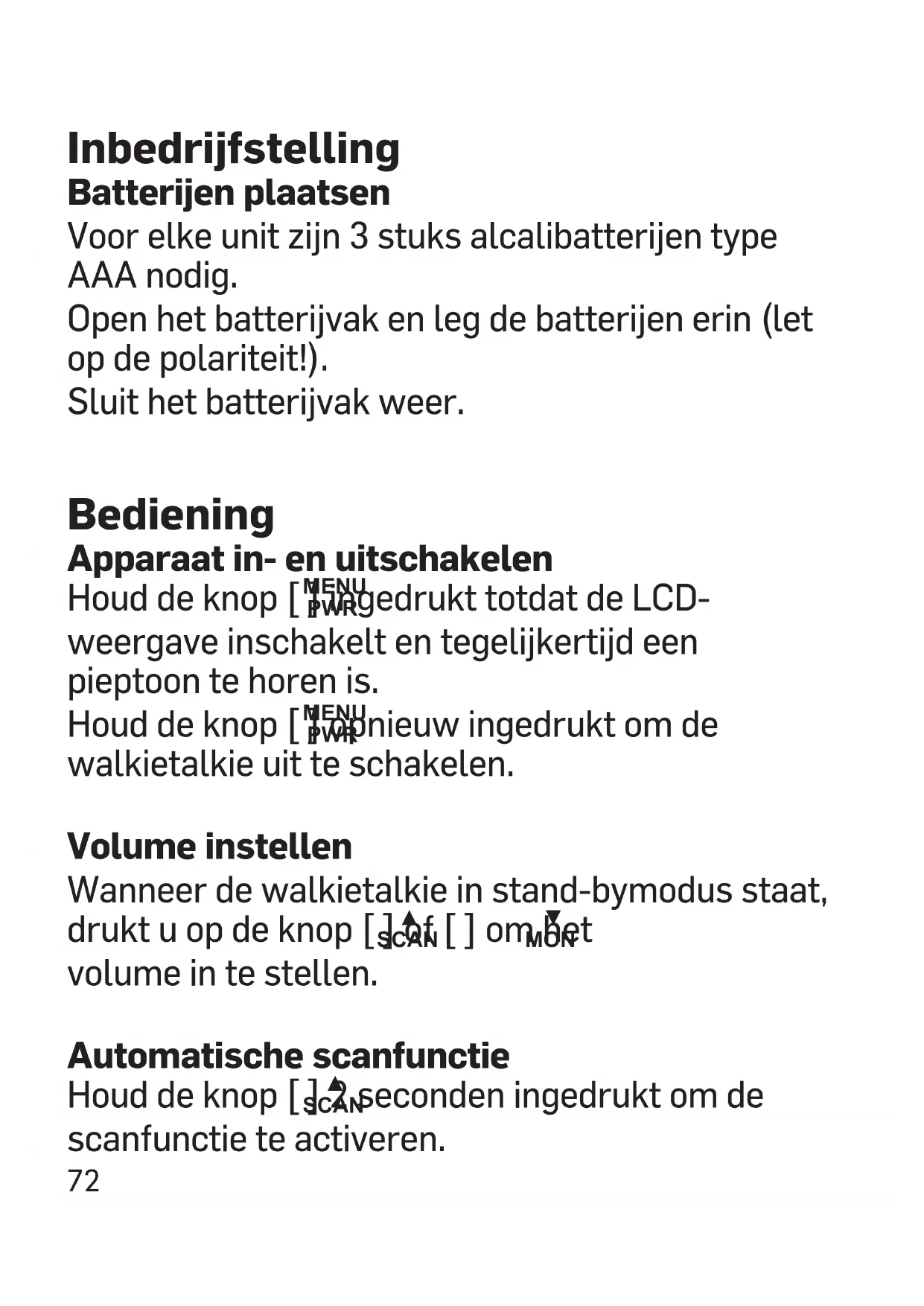

Inbedrijfstelling

Batterijen plaatsen

Voor elke unit zijn 3 stuks alcalibatterijen type AAA nodig.

Open het batterijvak en leg de batterijen erin (let op de polariteit!).

Sluit het batterijvak weer.

Bediening

Apparaat in- en uitschakelen

Houd de knop [MENU PWR] gedrukt totdat de LCD-weergave inschakelt en tegelijkertijd een pieptoon te horen is.

Houd de knop [MENU PWR] opnieuw ingedrukt om de walkietalkie uit te schakelen.

Volume instellen

Wanneer de walkietalkie in stand-bymodus staat, drukt u op de knop [ ] of [ ] om Mon volume in te stellen.

Automatische scanfunctie

Houd de knop [ ] _SCAN seconden ingedrukt om de scanfunctie te activeren.

Druk op de knop [ ] om het scannen te stoppen.

Monitor

Houd de knop [ ] MEN 2 seconden ingedrukt om de monitor in te schakelen. Houd de knop [ ] MEN opnieuw 2 seconden ingedrukt om de monitor weer uit te schakelen.

Kanaalinstellingen

1 Druk eenmaal op de knop [ ] ^MENU het kanaalnummer (bv. 01) knippert nu.
2 Druk vervolgens op de knop [ ] s et[ ] M ON om het gewenste kanaal in te stellen.
3 Druk op de PTT-knop om de instelling te bevestigen.

De walkietalkie is een 'simplex-apparaat', m.a.w. het kan tijdens het zenden geen audio ontvangen. Als u met andere personen wilt spreken, zorg er dan voor dat de apparaten op hetzelfde kanaal en CTCSS/DCS-subkanaal zijn ingesteld.

CTCSS/DCS

1 Druk tweemaal op de knop [ ] MENU PWR huidige CTCSS/DCS-instelling knippert.
2 Druk vervolgens op de knop [ ] af [ ] om de instelling te wijzigen.
3 Druk op de PTT-knop om de instelling te bevestigen.

Het gebruik van CTCSS (38 subkanalen) of DCS (83 subkanalen) helpt te verhinderen dat het radioverkeer door irrelevante signalen wordt gestoord.

VOX-functie

VOX = Voice operated transmission = geluidsgeactiveerde overdracht.

1 Druk driemaal op de knop [ ]MENU et VOX-pictogram verschijnt en "OFF" knippert.
2 Druk op de knop [ ] af [ ] om de VOX-gevoeligheid in te stellen.
3 Druk op de PTT-knop om de wijziging te bevestigen.

Bij ingeschakelde VOX-modus schakelt uw apparaat in zendmodus zodra het een geluid detecteert. Stel bij het inschakelen van de VOX-modus tegelijkertijd de gevoeligheid in. Hoe hoger het cijfer, hoe gevoeliger de VOX-functie is. On een luide omgeving of in een omgeving met veel wind, raden we het gebruik van de VOX-modus af. Er zijn 3 VOX-standen beschikbaar. De VOX-modus is standaard uitgeschakeld.

Beltoon

1 Druk viermaal op de knop [ ]MENU PWR A" verschijnt en het huidige nummer "01" knippert.
2 Druk op de knop [ ] of [ ] om de gewenste beltoon te selecteren.
3 Druk op de PTT-knop om de wijziging te bevestigen.

Er zijn 10 verschillende beltonen beschikbaar.

1 Druk vijfmaal op de knop [ ]MENJ OF TO" verschijnt.

2 Druk op de knop [ ] of [ ] om de zendtijd (30s, 60s of OFF) in te stellen.
3 Druk op de PTT-knop om de wijziging te bevestigen.

Als u de zendtijd op 30 of 60 seconden hebt ingesteld, dan wordt het zenden na deze tijdsduur onderbroken.

Roger-pieptoon

1 Druk zesmaal op de knop [ ]MENH PWR N RO" verschijnt.
2 Druk op de knop [ ] of [ ] om deze functie te deactiveren of activeren.
3 Druk op de PTT-knop om de wijziging te bevestigen.

De Roger-pieptoon geeft aan dat de zender klaar is met spreken. Wanneer de gebruiker de PTT-knop loslaat, wordt de pieptoon automatisch uitgezonden.

Knoppentoon

1 Druk zevenmaal op de knop [ ]MENU PWR

2 Druk op de knop [ ] of [ ] om deze toon in of uit te schakelen.
3 Druk op de PTT-knop om de wijziging te bevestigen.

DCM-tweekanaalsbewaking

1 Druk achtmaal op de knop [ ]-PWR CM OF" verschijnt.
2 Druk op de knop [ ] om deze functie te deactiveren of activeren.
3 Druk op de PTT-knop om de wijziging te bevestigen.

Met de tweekanaalsbewakin gkunt u twee kanalen tegelijkertijd bewaken. In stand-by knipperen op de display twee kanalen.

De fabrieksinstellingen opnieuw instellen

Haal een van de batterijen kortstondig uit het apparaat. Houd de knop [MENU] ingedrukt en leg ondertussen de batterij weer in het apparaat. Laat vervolgens de knop [MENU] weer los.

Bijlage

Veiligheidsinstructies

• Voorkom rook, stof, schokken, chemicaliën, vocht, hitte en directe zonnestraling.
• De apparaat is niet waterdicht; houd hem droog.
• Reparaties aan dit apparaat mogen alleen worden uitgevoerd door gekwalificeerd personeel van de technische dienst.
• Bij alle apparaten voor mobiele communicatie kunnen interferenties optreden, die de prestaties nadelig kunnen beïnvloeden.
• Raak de antenne niet aan als de beschermlaag ervan beschadigd is. Aanraking van de antenne kan bij een overdracht leiden tot lichte brandwonden.
• Houd het apparaat en accessoires buiten het bereik van kinderen.
• Overtuig uzelf ervan dat door het gebruik van het apparaat geen veiligheidsrelevante functies worden gestoord. Volg altijd de wettelijke en nationale voorschriften op.
• Er moet altijd een afstand van minimaal 15 cm van geïmplanteerde pacemakers worden aangehouden om eventuele storingen te voorkomen. Het apparaat moet direct worden uitgeschakeld als u nadelige effecten opmerkt of vermoedt.

- De toegang tot de adapter mag niet worden belemmerd door meubels of andere voorwerpen.

Bedoeld gebruik

Deze walkietalkies zijn geschikt voor communicatie met andere walkietalkies die voldoen aan dezelfde normen.

Alle overige toepassingen zijn niet bedoeld.

Eigenmachtige wijzigingen of ombouw zijn niet toegestaan. Maak het apparaat in geen geval zelf open en probeer het niet zelf te repareren.

Toepassingsgebied

• Gebruik het apparaat niet in verboden zones.
• Schakel het apparaat uit in de nabijheid van medische apparatuur (bijv. in ziekenhuizen).
• Gebruik het apparaat niet bij tankstations of in de nabijheid van brandstoffen of chemicaliën.

Onderhoudsinstructies

Reinig de oppervlakken van de behuizing met een zachte, pluisvrije doek. Gebruik geen schoonmaakmiddelen of oplosmiddelen.

Gescheiden inzameling

Als u het apparaat wilt afdanken, brengt u het naar een inzamelingspunt (bijvoorbeeld KCA-depot). Volgens de wet op elektrische en elektronische apparaten zijn eigenaars van oude apparaten verplicht om oude elektrische en elektronische apparaten naar een gescheiden afvalinzameling te brengen. Het pictogram betekent dat u het apparaat in geen geval bij het huisvuil mag plaatsen!

Gevaar voor de gezondheid en het milieu door accu's en batterijen!

Maak accu's en batterijen nooit open. Voorkom beschadiging en inslikken en laat ze niet in het milieu terechtkomen. Ze kunnen giftige zware metalen bevatten die schadelijk zijn voor het milieu. U bent wettelijk verplicht om accu's en batterijen naar verkooppunten van deze producten of naar officiële inzamelingspunten te brengen, waar inzamelingsbakken klaar staan en kosteloze en veilige afvoer gewaarborgd is. De afvoer is kosteloos. De pictogrammen betekenen dat u accu's en batterijen in geen geval in het huisvuil mag gooien en dat ze via inzamelingspunten moeten worden afgevoerd. Verpakkingsmaterialen voert u volgens de plaatselijke voorschriften af.

Verklaring van overeenstemming

Dit apparaat voldoet aan de eisen van de

EU-richtlijnen: 2014/53/EU, 2011/65/EU en

2012/19/EU. De overeenstemming met de

bovengenoemde richtlijnen wordt bevestigd door het

CE-merk op het apparaat.

Een volledige versie van de Verklaring van

overeenstemming kunt u kosteloos downloaden op onze

Bedrijfsspanning 3,6 - 4,5 V

Frequentiestabiliteit 2,5 ppm

Bedrijfstemperatuur -20° C - +50° C

Antenne-impedantie 50 Ohm

Afmetingen 125 x 46 x 26 mm

Gewicht 67,5 g

Zendvermogen 0,5 W

Reikwijdte 3-5 km in open

terrein

Garantie

SWITEL apparaten worden gefabriceerd en gecontroleerd volgens de modernste fabricagemethoden. Zorgvuldig gekozen materialen en geavanceerde technologieën waarborgen voor een storingvrije werking en lange levensduur.

De garantie geldt niet voor de accu's of accupacks die in de producten worden gebruikt. De garantieperiode bedraagt 24 maanden, gerekend vanaf de datum van aankoop.

Binnen de garantieperiode worden alle gebreken die het gevolg zijn van materiaal- of fabricagefouten, kosteloos verholpen. De aanspraak op garantie vervalt bij ingrepen door de koper of derden.

Schade die het gevolg is van onjuiste behandeling of bediening, natuurlijke slijtage, verkeerde plaatsing of verkeerd opbergen, van foutieve aansluiting of installatie valt evenals schade door overmacht of overige externe invloeden niet onder de garantie. Wij behouden ons het recht voor om bij reclamaties de defecte onderdelen te repareren of te vervangen dan wel het complete apparaat te vervangen. Vervangen onderdelen en vervangen apparaten worden ons eigendom.

Schadeclaims zijn uitgesloten, tenzij sprake is van opzet of grove nalatigheid van de fabrikant. Als het SWITEL

apparaat binnen de garantieperiode een defect vertoont, breng het dan terug naar de leverancier en neem de aankoopbon mee.

De leverancier is verplicht om u garantie te geven volgens de hier genoemde bepalingen. Na afloop van twee jaar na aankoop en overgave van onze producten kan geen aanspraak meer worden gemaakt op garantie.
