WTE2320 - Talkie-walkie SWITEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Talkie-walkie PMR
Marque	Switel
Modèle	WTE2320
Dimensions (H x L x P)	55 x 143 x 30 mm
Poids (avec piles)	105,5 g
Alimentation	3 piles AAA 1,2 V (non incluses) par unité
Fréquence de fonctionnement	446,00625 – 446,09375 MHz (PMR446)
Puissance de sortie	< 500 mW
Portée maximale	Jusqu'à 5 km (variable selon obstacles)
Nombre de canaux	8 canaux PMR
Codes CTCSS	38 codes (0 = OFF, 1-38)
Fonction VOX (mains-libres)	Oui, 3 niveaux de sensibilité (faible, moyen, élevé)
Fonction balayage des canaux	Oui, recherche automatique des canaux actifs
Fonction arrêt automatique (APO)	Oui, réglable de 0 à 4 heures
Fonction Roger beep	Oui, signal sonore en fin d'émission
Tonalité d'appel	10 tonalités disponibles
Garantie	24 mois (hors piles et batteries)
Entretien et nettoyage	Nettoyer avec un chiffon doux non pelucheux. Ne pas utiliser de solvants ou produits d'entretien.
Sécurité	Ne pas utiliser de piles endommagées. Maintenir une distance d'au moins 15 cm des stimulateurs cardiaques. Désactiver dans les zones à risque d'explosion.
Informations générales	Utilisation privée (randonnées, voyages en voiture). Confidentialité non assurée sur les canaux libres.

FOIRE AUX QUESTIONS - WTE2320 SWITEL

Comment installer les piles dans le talkie-walkie Switel WTE2320 ?

Ouvrez le compartiment à piles à l'arrière de l'appareil. Insérez 3 piles AAA 1,2 V en respectant la polarité (+/-). Refermez le couvercle. Utilisez des piles de même type et capacité.

Comment allumer ou éteindre le talkie-walkie ?

Appuyez sur la touche MENU pendant environ 2 secondes. Un bip retentit et l'écran affiche le canal courant. Pour éteindre, répétez l'opération.

Comment régler le volume sonore ?

Utilisez les touches ▲ (augmenter) ou ▼ (diminuer) pour régler le volume. Le niveau est affiché sur l'écran.

Comment utiliser la fonction mains-libres (VOX) ?

Appuyez sur MENU jusqu'à atteindre le réglage VOX. Sélectionnez le niveau de sensibilité : OF (désactivé), 1 (faible), 2 (moyen) ou 3 (élevé). Confirmez avec la touche PTT. Vous pouvez alors parler sans appuyer sur PTT.

Quelle est la portée maximale du Switel WTE2320 ?

La portée peut atteindre jusqu'à 5 km en conditions idéales (dégagement, peu d'obstacles). En présence de bâtiments, reliefs ou végétation, la portée peut être réduite à quelques dizaines de mètres.

Comment balayer les canaux pour trouver une conversation ?

Maintenez enfoncée la touche ▲ ou ▼ jusqu'à ce que le balayage commence. L'appareil parcourt les canaux un par un. Il s'arrête temporairement sur ceux qui émettent un signal. Pour utiliser le canal détecté, appuyez sur PTT. Pour continuer le balayage, appuyez à nouveau sur ▲ ou ▼.

Comment changer la tonalité d'appel ?

Dans le menu, sélectionnez l'option Call Tone. Utilisez ▲ ou ▼ pour choisir parmi 10 tonalités. Confirmez avec PTT. Pour envoyer la tonalité, appuyez sur la touche ♪.

Comment activer l'arrêt automatique (APO) ?

Dans le menu, accédez au réglage APO. Choisissez la durée de mise en veille (0 = désactivé, 1 à 4 heures). Confirmez avec PTT. L'appareil s'éteindra automatiquement après la période sélectionnée sans activité.

Que faire si le talkie-walkie ne s'allume pas ?

Vérifiez que les piles sont correctement installées et en bon état. Remplacez-les par des piles neuves de même type (AAA 1,2 V). Assurez-vous que les contacts sont propres. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le talkie-walkie Switel WTE2320 ?

Utilisez un chiffon doux et non pelucheux pour nettoyer les surfaces du boîtier. N'utilisez jamais de produits d'entretien ou de solvants qui pourraient endommager l'appareil. Évitez tout contact de liquide avec les ouvertures.

MODE D'EMPLOI WTE2320 SWITEL

ez lire et observer les informations suivantes et conserver ce mode d'emploi fin de pouvoir le consulter en cas de besoin!

AVERTISSEMENT!

Consignes de sécurité

• Risque d'explosion !
  → N'utilisez que les blocs secteur faisant partie du coffret !
  N'utilisez que les piles ou batteries vendues avec les appareils ou de types semblables Traitez toujours les piles et batteries avec prudence et utilisez-les uniquement comme décrit sur leur emballage.
  N'utilisez jamais de piles et batteries ensemble. N'utilisez jamais de piles et batteries de capacité ou d'état de charge différents. N'utilisez pas de piles ou batteries
  endommagées
• Risque d'étouffement lié à des éléments de petite taille, des films d'emballage et de protection !
  Tenez les enfants à l'écart du produit et de son emballage !
• Risque pour la santé de l'être humain et l'environnement lié aux piles et batteries !
  Ne jamais ouvrir, endommager, avaler les piles et batteries ou faire pénétrer leur contenu dans l'environnement. Ils peuvent contenir des métaux lourds toxiques et polluants.
• Ne touchez pas l'antenne si son couvercle est endommagé, car un contact avec la peau risque de provoquer des brûlures bénignes lors de la transmission.
• Gardez une distance minimum de 15 centimètres entre le talkie-walkie et un stimulateur cardiaque.
• Désactivez votre talkie-walkie dès qu'une interférence se produit avec l'appareil médical.

PRUDENCE!

- Les zones qui présentent des risques de déflagration sont généralement signalées, mais ce n'est pas toujours le cas. Il s'agit des zones d'alimentation en carburant telles que le premier pont d'un bateau, des installations de transfert ou de stockage de carburant ou de produits chimiques, des zones dont l'air contient des produits chimiques ou des particules comme des grains, de la poussière ou du métal pulvérisé, et de toute autre zone dans laquelle il vous est demandé de couper le moteur de votre véhicule.

MENTION LÉGALE

• Dans certains pays, il vous est interdit d'utiliser un talkie-walkie au volant d'un véhicule. Dans ce cas, arrêtez-vous avant d'utiliser l'appareil.
• À bord d'un avion, désactivez votre appareil dès que le personnel vous le demande. L'utilisation du talkie-walkie doit se faire conformément aux réglementations de la compagnie aérienne ou aux instructions de l'équipage.
• Désactivez votre talkie-walkie dans tous les lieux où des affiches interdisent son utilisation. Les hôpitaux et les établissements de soins peuvent utiliser des équipements sensibles à l'énergie radioélectrique extérieure.
• Le remplacement ou la modification de l'antenne peut affecter les caractéristiques radio du talkie-walkie et enfreindre les réglementations CE. Les antennes non autorisées peuvent également endommager l'équipement radio.
• Ne touchez pas l'antenne lors de la transmission, car cela peut avoir une incidence sur la portée.
• Retirez les piles si vous n'utilisez pas l'appareil pendant un long moment.
• Cet appareil s'utilise également dans le cadre privé. Exemple : pour maintenir le contact lors d'un voyage à plusieurs voitures, au cours de randonnées en deux-roues ou à ski.

Usage

UTILISATION D'UN TALKIE-WALKIE

Pour que des talkie-walkies puissent communiquer entre eux, ils doivent utiliser le même canal et la portée de réception doit être respectée. Ces appareils utilisant des bandes de fréquences libres (canaux), tous les appareils en fonctionnement partagent ces canaux (8 au total). La confidentialité n'est donc pas assurée. Toute personne qui dispose d'un talkie-walkie utilisant votre canal est susceptible d'écouter votre conversation. La gamme des ondes radio est fortement affectée par des obstacles, tels que bâtiments, structures en béton / métal, paysages accidentés, zones boisées, plantes, etc. Cela implique que la portée entre plusieurs talkies-walkies peut, dans certains cas extrêmes, être rédu à un maximum de quelques dizaines de mètres. Vous constaterez rapidement que les talkies-walkies fonctionnent mieux lorsque peu d'obstacles se trouvent entre les utilisateurs.

INCLUS DANS L'EMBALLAGE

2 x Émetteurs-récepteurs, Mode d'emploi

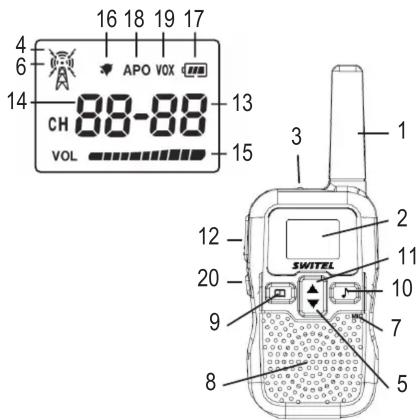

LES CONTRÔLES

1 Antenne

2 Afficheur

3 lampe LED

1. Recevoir le signal

5 Touche Bas: réglage ▼ / diminuer

6 Transmettre le signal

1. Microphone

8 Haut parlour

10 Touche d'appel 11 Touche boutu

11 Touche haut. réglage ▲ 7 augmente

12 Touche PTT: touche de conversation Push- to-Talk

13 CTCSS Code

14 Canal principa

15 Niveau de volume

16 Appelez Tone

17 Capacité de la pile

1. Arrêt automatique

10 VOY

→ Ouvrez le compartiment à piles.
→ Insérez les piles dans l'unité.
Observez une polarisation correcte l
→ Fermez le compartiment.

Activation et désactivation de l'appareil

Appuyez sur „MENU“ 2 sec. L'appareil émettra un « bip » et l'écran LCD affichera le canal actuel.

Régler le volume sonore

→ Appuyez sur ▲ ou ▼

Transmettre et recevoir

Appuyez et maintenez enfoncé PTT pour émettre. Après avoir parlé de presse PTT. La radio est automatiquement son signal reçu à partir de l'autre radio.

ATTENTION! Vous ne pouvez pas recevoir de signaux radio si vous maintenez PTT appuyée.

Menu organigramme

→ Appuyez sur MENU pour entrer dans la sélection de canal principal, appuyez sur MENU à nouveau pour la sélection de la fonction suivante, etc: Main Channel →CTCSS →

→ Appuyez sur MENU (1x). Numéro de canal principal clignote
→ Appuyez sur ▲ ou ▼ pour sélectionner le numéro de canal principal souhaité.
→ Appuyez sur MENU de nouveau pour continuer réglage CTCSS.
→ Appuyez sur ▲ ou ▼ pour sélectionner le code CTCSS souhaité de 1 à 38, 0 est OFF.
→ Appuyez sur la touche PTT pour confirmer et sortir.

VOX (Fonction mains-libres)

L'unité a une fonction intégrée à commande vocale Circuit (VOX). Vous pouvez profiter de parler et d'écouter sans appuyer sur la touche PTT.
→ Appuyez sur ▲ ou ▼ pour sélectionner le niveau de sensibilité "OF, 1, 2, 3" pour "OFF, faible, moyen et élevé.
→ Appuyez sur la touche PTT pour confirmer et sortir.

Call Tone (Sélectionner et transmettre la tonalité d'appel)

Vous pouvez utiliser une des 10 „tonalités d'appel“ différents pour attirer l'attention des autres utilisateurs sur le même canal.

→ Appuyez sur ▲ ou ▼ pour sélectionner votre tonalité d'appel souhaité.
→ Appuyez sur la touche PTT pour confirmer et sortir.
→ Appuyez sur la ♪ et votre tonalité d'appel sera envoyé.

APO (Arrêt automatique)

→ Appuyez sur ▲ ou ▼ pour sélectionner l'extinction automatique temps de 0 à 4 heures

→ Appuyez sur la touche PTT pour confirmer et sortir.

Key Tone (Tonalité touche On / Off)

→ Appuyez sur ▲ ou ▼ pour sélectionner on / off
→ Appuyez sur la touche PTT pour confirmer et sortir.

Roger beep

La fonction de signal „Roger beep“ permet un bref signal de tonalité qui est transmis après avoir relâché la touche PTT.
→ Appuyez sur ▲ ou ▼ pour sélectionner on / off
→ Appuyez sur la touche PTT pour confirmer et sortir

Balayage des canaux

Appuyez et maintenez la touche ▲ ou ▼ jusqu'à ce que l'écran principal du numéro de canal lancer la numérisation, un par un.
→ Il ne reculera devant les canaux avec des signaux pendant un certain temps
→ Appuyez sur ▲ ou ▼ à nouveau pour poursuivre la numérisation
Ou si vous voulez utiliser ce canal, appuyez sur PTT pour confirmer et votre radio va changer à ce canal.
→ Appuyez sur la touche PTT pour quitter.

Ligne d'assistance directe

Notre hot line est à votre disposition au 01.70.71.26.87

(Numéro sans surtaxe, coût d'un appel local, le tarif peut différer selon votre opérateur).

FAQ sur switel.com téléchargement

Remarques d'entretien

Nettoyez les surfaces du boîtier avec un chiffon doux et non pelucheux. N'utilisez pas de produits d'entretien ou de solvants.

Garantie

Les appareils SWITEL sont contrôliés et fabriqués suivant les meilleurs procédés. Des matériaux sélectionnés et des technologies de pointe leur garantissent un fonctionnement irréprochable et une longue durée de vie. La garantie ne s'applique pas aux piles et piles rechargeables utilisées dans les produits. La durée de la garantie est de 24 mois à partir de la date d'achat. Pendant la durée de la garantie, tous les défauts dus à des vices de matériel ou de fabrication seront éliminés gratuitement. Le droit à la garantie expire en cas d'intervention de l'acheteur ou de tiers. Les dommages provenant d'un maniement ou d'une manipulation incorrects, d'une usure naturelle, d'une mauvaise mise en place ou d'une mauvaise conservation, d'un raccordement ou d'une installation incorrects ainsi que d'un cas de force majeure ou autres influences extérieures sont exclus de la garantie. En cas de réclamations, nous nous réservons le droit de réparer, de remplacer les pièces défectueuses ou d'échanger l'appareil. Les composants remplacés ou les appareils échangés deviennent notre propriété. Les demandes de dommages et intérêts sont exclues tant que les défauts ne reposent pas sur une faute intentionnelle ou une négligence grossière du fabricant. Si votre appareil SWITEL présente cependant un défaut pendant la période de garantie, veuillez vous adresser exclusivement au magasin où vous l'avez acheté en présentant votre bon d'achat. Vous ne pouvez faire valoir vos droits à la garantie répondant à ces dispositions qu'exclusivement auprès de votre revendeur. Deux ans après l'achat et la remise de nos produits, il n'est plus possible de faire valoir les droits à la garantie.

Mettre l'appareil au rebut

Si vous ne voulez plus vous servir de votre appareil, veuillez l'apporter au centre de collecte de l'organisme de traitement des déchets de votre commune (par ex. centre de recyclage). D'après la loi relative aux appareils électriques et électroniques, les
propriétaires d'appareils usagés sont tenus de mettre tous les appareils électriques et électroniques usagés dans un collecteur séparé. L'icône ci-contre signifie que vous ne devez en aucun cas jeter votre appareil dans les ordures ménagères ! Vous êtes tenus par la loi d'éliminer vos piles et piles rechargeables auprès d'un reven-deur de piles ainsi qu'après de centres de collecte responsables de leur élimination qui mettent à disposition des conteneurs adéquats. Leur élimination est gratuite.
L'icône ci-contre signifie que vous ne devez en aucun cas jeter les piles et piles rechargeables dans les ordures ménagères, mais que vous devez les apporter à un centre de collecte. Éliminez les fournitures d'emballage selon les règlements locaux.

Déclaration de conformité

CE Cet appareil est en conformité avec la directive 1999/5/EG e 2014/53/EU sur les installations de radio et de télécommunication et la reconnaissance réciproque de leur conformité. La conformité avec la directive mentionnée ci-dessus est confirmée sur l'appareil par la marqe CE. Vous avez la possibilité de télécharger gratuitement la déclaration intégrale de conformité sur notre site Internet www.switel.com.

Données techniques (Sous réserve de modifications techniques)

Caractéristique	Valeur
WTE 2320
H x L x P	55 x 143 x 30 mm
Poids	105,5 g (avec piles)
Pile (non inclus)	AAA 1.2V x 3 (par unité)
CTCSS Codes	8 PMR
CTCSS Codes	38
Fréquence de fonctionnement	446,00625 - 446,09375 MHz
Alimentation en sortie	< 500 mW
Portée	jusqu'à 5 km

SWITEL RICETRASMITTENTI PMR WTE 2320

16 18 19 17 4 6 APO VOX CH 88-88 VOL 13 15 3 1 2 SWITTEL 12 20 9 7 8 5
