MODE D'EMPLOI TS 55 EQ FESTOOL

Notice d’utilisation d’origine/Liste de pièces de rechange

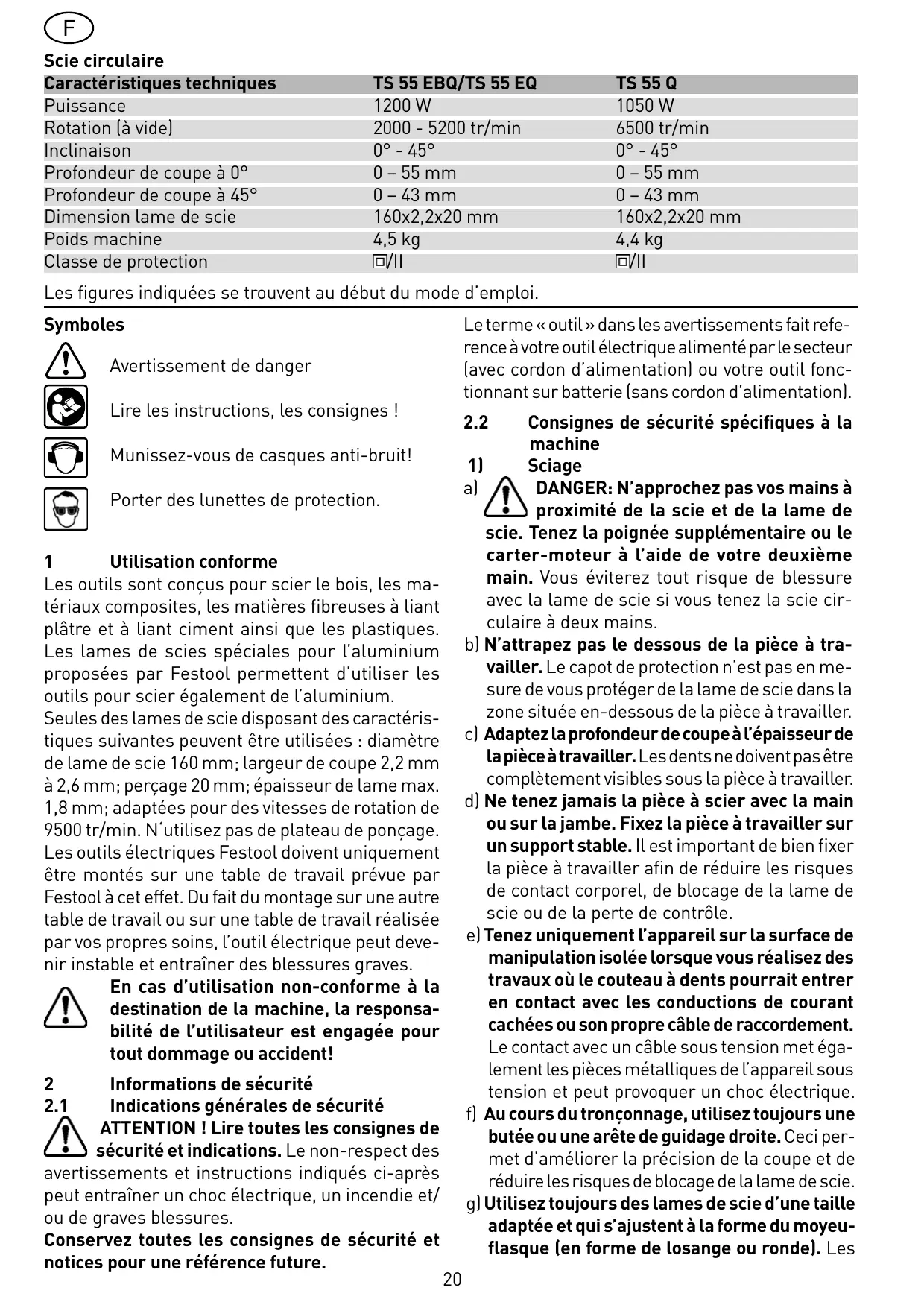

Scie circulaire Caractéristiques techniques Puissance Rotation (à vide) Inclinaison Profondeur de coupe à 0° Profondeur de coupe à 45° Dimension lame de scie Poids machine Classe de protection Les figures indiquées se trouvent au début du mode d’emploi. Symboles Le terme « outil » dans les avertissements fait reference à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation). Avertissement de danger Lire les instructions, les consignes !

Consignes de sécurité spécifiques à la machine Sciage

DANGER: N’approchez pas vos mains à

proximité de la scie et de la lame de scie. Tenez la poignée supplémentaire ou le carter-moteur à l’aide de votre deuxième main. Vous éviterez tout risque de blessure avec la lame de scie si vous tenez la scie circulaire à deux mains. b) N’attrapez pas le dessous de la pièce à travailler. Le capot de protection n’est pas en mesure de vous protéger de la lame de scie dans la zone située en-dessous de la pièce à travailler. c) Adaptez la profondeur de coupe à l’épaisseur de la pièce à travailler. Les dents ne doivent pas être complètement visibles sous la pièce à travailler. d) Ne tenez jamais la pièce à scier avec la main ou sur la jambe. Fixez la pièce à travailler sur un support stable. Il est important de bien fixer la pièce à travailler afin de réduire les risques de contact corporel, de blocage de la lame de scie ou de la perte de contrôle. e) Tenez uniquement l’appareil sur la surface de manipulation isolée lorsque vous réalisez des travaux où le couteau à dents pourrait entrer en contact avec les conductions de courant cachées ou son propre câble de raccordement. Le contact avec un câble sous tension met également les pièces métalliques de l’appareil sous tension et peut provoquer un choc électrique. f) Au cours du tronçonnage, utilisez toujours une butée ou une arête de guidage droite. Ceci permet d’améliorer la précision de la coupe et de réduire les risques de blocage de la lame de scie. g) Utilisez toujours des lames de scie d’une taille adaptée et qui s’ajustent à la forme du moyeuflasque (en forme de losange ou ronde). Les Munissez-vous de casques anti-bruit! Porter des lunettes de protection. Utilisation conforme Les outils sont conçus pour scier le bois, les matériaux composites, les matières fibreuses à liant plâtre et à liant ciment ainsi que les plastiques. Les lames de scies spéciales pour l’aluminium proposées par Festool permettent d’utiliser les outils pour scier également de l’aluminium. Seules des lames de scie disposant des caractéristiques suivantes peuvent être utilisées : diamètre de lame de scie 160 mm; largeur de coupe 2,2 mm à 2,6 mm; perçage 20 mm; épaisseur de lame max. 1,8 mm; adaptées pour des vitesses de rotation de 9500 tr/min. N‘utilisez pas de plateau de ponçage. Les outils électriques Festool doivent uniquement être montés sur une table de travail prévue par Festool à cet effet. Du fait du montage sur une autre table de travail ou sur une table de travail réalisée par vos propres soins, l’outil électrique peut devenir instable et entraîner des blessures graves. En cas d’utilisation non-conforme à la destination de la machine, la responsabilité de l’utilisateur est engagée pour tout dommage ou accident!

Informations de sécurité Indications générales de sécurité ATTENTION ! Lire toutes les consignes de sécurité et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ ou de graves blessures. Conservez toutes les consignes de sécurité et notices pour une référence future.

lames de scie qui ne sont pas adaptées aux pièces de montage de la scie fonctionnent de manière excentrique et peuvent entraîner une perte de contrôle. h) N’utilisez jamais de brides ou de vis de serrage détériorées ou inadaptées. Les brides ou les vis de serrage de la lame de scie ont été conçues spécialement pour votre scie, afin de garantir une performance optimale et une grande fiabilité de cette dernière. Porter des protections personnelles adéquates: protection auditive, lunettes de protection, masque pour les travaux générant de la poussière, gants de protection pour les travaux avec des matériaux rugueux et pour le changement d’outils.

Causes de recul et consignes de sécurité correspondantes - Un recul est la réaction inattendue d’une lame de scie ayant accroché ou étant bloquée ou mal ajustée, entraînant ainsi une déviation incontrôlée de la scie par rapport à la pièce à travailler et un mouvement en direction de l’utilisateur ; - Si la lame de scie s’accroche ou se coince constamment dans la fente de la scie, cette dernière se bloque et la force moteur entraîne un retournement de l’appareil en direction de l’utilisateur ; - Si la lame de scie se tord ou est mal ajustée lors du sciage, les dents de la zone arrière de la lame de scie peuvent s’accrocher sur la surface de la pièce à travailler, et la lame de scie peut sortir de la fente de la scie et sauter en arrière en dire. Un recul est la conséquence d’un mauvais usage ou d’une utilisation incorrecte de la scie. Il peut être évité en suivant les mesures de précaution appropriées décrites ci-après. a) Tenez fermement la scie à deux mains et placez vos bras dans une position dans laquelle vous serez en mesure de résister à la force du recul. Tenez toujours la lame de scie de manière latérale, ne placez jamais la lame de scie dans l’axe de votre corps. Lors d’un recul, la scie circulaire peut sauter en arrière mais l’utilisateur peut contrôler la force du recul s’il respecte les mesures appropriées. b) Si la lame de scie se coince ou si la scie interrompt son travail pour quelque raison que ce soit, lâchez l’interrupteur de marche/arrêt et attendez que la scie arrête son mouvement dans le matériau et que la lame de scie parvienne à un arrêt complet. Ne tentez jamais de retirer la scie de la pièce à travailler ou de la tirer vers l’arrière, tant que la lame de scie est

en mouvement ou qu’un recul est susceptible de se produire. Recherchez la cause du blocage de la lame de scie et résolvez le problème en mettant en application les mesures appropriées. Si vous souhaitez remettre en marche une scie ayant pénétré dans la pièce à travailler, centrez la lame de scie dans la fente de la scie et vérifiez que les dents de la scie ne se sont pas accrochées dans la pièce à travailler. Si la lame de scie se bloque, il est possible que cela entraîne un retrait de cette dernière de la pièce à travailler ou un recul, si vous remettez la scie en marche. Constituez-vous un support à l’aide de grandes planches afin de minimiser le risque de recul lié à une lame de scie coincée. Les grandes planches peuvent fléchir sous leur propre poids. Les planches doivent être soutenues des deux côtés, mais également à proximité de la fente de la scie et au bord. N’utilisez pas de lames de scie non tranchantes ou détériorées. Les lames de scie avec dents non tranchantes ou mal ajustées entraînent un frottement important, un blocage de la lame de scie et un recul, pour cause de fente de scie trop étroite. Avant de commencer le sciage, serrez les réglages de l’angle et des profondeurs de coupe. Si vous modifiez les réglages pendant vos travaux de sciage, il est possible que la lame de scie se coince et qu’un recul se produise. Prenez toutes les précautions nécessaires lorsque vous réalisez une „coupe plongeante“ dans une zone cachée, par ex. dans un mur existant. La lame de scie qui pénètre, lors du sciage, dans des objets cachés peut se bloquer et provoquer un recul.

Fonction du capot de protection a) Vérifiez avant chaque utilisation que le capot de protection est parfaitement fermé. N’utilisez pas la scie si le capot de protection n’est pas mobile et s’il ne se ferme pas instantanément. Ne bloquez ou n’attachez jamais le capot de protection ; la lame de scie serait ainsi sans protection. Si la scie devait tomber accidentellement, le capot de protection risque d’être déformé. Vérifiez que le capot de protection se déplace librement et qu’il ne touche pas la lame de scie, ni d’autres pièces, à tous les angles et profondeurs de coupe. b) Vérifiez l’état et le fonctionnement des ressorts du capot de protection. N’utilisez pas l’appareil si le capot de protection et les ressorts ne fonctionnent pas parfaitement. Les pièces endommagées, les dépôts ou les tas collants de copeaux peuvent retarder le fonctionnement du

capot de protection. c) En cas de «coupe en plongée», qui n’est pas exécutée à angle droit, bloquez la plaque de base pour empêcher un décalage latéral. Un décalage latéral peut entraîner le blocage de la lame de scie et, par conséquent, un recul. d) Ne posez pas la scie sur l’établi ou sur le sol, sans que le capot de protection ne recouvre la lame de scie. Une lame de scie non protégée ou fonctionnant au ralenti bouge la scie dans le sens inverse du sens de coupe et scie tout ce qui se trouve sur son chemin. Ainsi, il est indispensable de tenir compte de la durée de ralentissement de la scie. Fonction du guide-lame a) Utilisez la lame de scie adaptée pour le guidelame. Afin que la fonction du guide-lame soit effective, la lame de base de la lame de scie doit être plus mince que le guide-lame et la largeur de dent doit être supérieure à l’épaisseur du guide-lame. b) Ajustez le guide-lame en suivant les instructions décrites dans le mode d’emploi. Une épaisseur, une position ou un alignement incorrects peuvent expliquer que le guide-lame ne parvient pas à éviter efficacement un éventuel recul. c) Utilisez toujours le guide-lame, même pour les „coupes plongeantes“. Le guide-lame doit être inséré en exerçant une poussée vers le haut et il se met ensuite sur ressort après insertion par une avance automatique de la scie circulaire dans la fente de la scie. d) Pour que le guide-lame puisse fonctionner, il doit se trouver dans la fente de la scie. Pour les coupes de courte durée, le guide-lame ne s’avère pas efficace car il ne peut éviter les éventuels reculs. e) N’utilisez pas la scie avec un guide-lame déformé. La moindre perturbation peut déjà ralentir la fermeture du capot de protection.

Information concernant le niveau sonore et les vibrations Typiquement, les valeurs déterminées selon EN 60745 sont les suivantes: Niveau de pression acoustique/ Niveau de puissance sonore

TS 55 EBQ/TS 55 EQ

95/106 dB(A) TS 55 Q 96/107 dB(A) Majoration pour incertitude de mesure K = 3 dB Portez des protège-oreilles! Valeur d‘émission vibratoire (tridirectionnelle) Sciage de bois ah < 2,5 m/s² Sciage de métal ah < 2,5 m/s² Incertitude K = 1,5 m/s² Les valeurs d‘émission indiquées (vibration, bruit) ont été mesurées conformément aux conditions d‘essai selon EN 60745 et sont destinées à des fins de comparaisons entre les machines. Elles permettent également une estimation provisoire de la charge de vibrations et de la nuisance sonore lors de l‘utilisation. Les valeurs d‘émission indiquées représentent les principales applications de l‘outil électrique. Cependant, si l‘outil électrique est utilisé pour d‘autres applications, avec d‘autres outils de travail ou est insuffisamment entretenu, la charge de vibrations et la nuisance sonore peuvent être nettement supérieures sur la globalité de la période. Pour une évaluation précise pendant une période prédéfinie, les temps de vidage et d‘immobilisation de la machine doivent également être respectés. Ceci peut réduire considérablement la charge sur la globalité de la période.

Raccordement électrique et mise en route La tension du réseau doit correspondre aux indications de la plaque signalétique. Avant de brancher ou de débrancher le câble de raccordement secteur, il est absolument indispensable de toujours mettre la machine hors marche ! Voir en figure 2 la connexion et la déconnexion du câble de raccordement au secteur. L’interrupteur [1-8] sert à la mise en route/et à l’arrêt (appuyer = MARCHE, relâcher = ARRET). L’interrupteur peut seulement être activé après avoir poussé le blocage de démarrage [1-9] vers le haut. En activant le blocage de démarrage, le dispositif de plongée est déverrouillé et le groupe de sciage peut être déplacé vers le bas dans le sens inverse du ressort. La lame de scie sort du capot de protection. En soulevant l’outil, le groupe de sciage se replace dans sa position initiale. Guider l’outil contre la pièce à travailler seulement quand celui-ci est activé. Vérifiez avant chaque utilisation le fonctionnement du dispositif de montage et utilisez la machine uniquement si elle fonctionne correctement.

Réglages de la machine Avant tous travaux sur la machine, retirer la prise secteur de la prise de courant !

Système électronique La TS 55 EBQ/TS 55 EQ dispose d’un système électronique à ondes pleines aux propriétés suivantes : Valeurs vibratoires globales (somme vectorielle tridirectionnelle) déterminées selon NE 60745:

Démarrage progressif Le démarrage progressif assure un fonctionnement sans à-coups de la machine. Régulation de la vitesse Le régime est réglé en continu au moyen de la molette [1-6] entre 2000 et 5200 tr/min. Vous pouvez ainsi adapter de façon optimale la vitesse de coupe à chaque matériau (voir tableau 1). Régime constant Le régime sélectionné est maintenu constant en marche à vide et pendant le traitement. Sécurité thermique Pour assurer une protection contre la surchauffe, le système électronique de sécurité arrête la machine dès qu’une température critique du moteur est atteinte. Après une période de refroidissement d’env. 3 à 5 minutes, la machine est à nouveau prête à l’emploi. Le temps de refroidissement diminue quand la machine fonctionne (marche à vide). Limitation de courant La limitation de courant empêche une absorption élevée et autorisée de courant en cas de charge extrême ce qui entraînerait une baisse de la rotation du moteur. Après la décharge le moteur se remet en route. Frein (uniquement TS 55 EBQ) A la mise hors service, la lame de scie est freinée par un système électronique et s’arrête en 1,5 à 2 secondes. nouveau par le Service Après-vente. Changement des lames de scie - Avant le changement de la lame de scie, pivoter la machine en position 0°. - Rabattre le levier [3-2] jusqu’à la butée, - pousser le blocage de démarrage [3-1] vers le haut et appuyer le groupe de sciage vers le bas jusqu’à l’enclenchement, - ouvrir la vis [3-4] avec la clé allen [3-3], - retirer la lame de scie, - nettoyer les brides [3-8, 3-10], - insérer une nouvelle lame de scie. Le sens de rotation de la lame de scie [39] et de l’outil [3-7] doivent correspondre - Insérer la bride extérieure [3-10] de telle sorte que les broches d’entraînement s’accrochent dans les évidements de la bride intérieure [3-8]. - Serrer la vis [3-4], - rabattre le levier [3-2]. Réglage du guide-lame - Rabattre le levier [3-2] jusqu’à la butée, - pousser le blocage de démarrage [3-1] vers le haut et appuyer le groupe de sciage vers le bas jusqu’à l’enclenchement, - ouvrir la vis [3-6] avec la clé allen [3-3], - régler le guide-lame [3-5] selon la figure 3, - serrer la vis [3-6], - rabattre le levier [3-2].

Profondeur de coupe La profondeur de coupe se règle de 0 à 55 mm : - Appuyer sur la butée de profondeur de coupe [23] et la déplacer jusqu’à la profondeur de coupe souhaitée (les valeurs indiquées sur l’échelle [2-1] sont valables pour les coupes à 0° sans rail de guidage), - Relâcher la butée de profondeur de coupe (la butée de profondeur de coupe s’enclenche dans des pas de 1 mm). Le groupe de sciage ne peut être enfoncé vers le bas que jusqu’à la profondeur de sciage réglée. Il est possible de visser une vis sans tête (M4x8 à M4x12) dans le forage [2-2] de la butée de profondeur de coupe. La profondeur de coupe peut être réglée de manière encore plus exacte (± 0,1 mm) en tournant la vis sans tête.

Aspiration Raccorder toujours la machine à une aspiration. Il est possible de raccorder un aspirateur Festool d’un diamètre de tuyau d’aspiration de 36 mm ou 27 mm (recommandation : 36 mm à cause du risque de bourrage moins élevé) aux raccords d’aspiration rotatifs [4-1]. Montage du pare-éclats Le pare-éclats (accessoires) améliore nettement la qualité de l’arête de coupe de la pièce à travailler sur la partie supérieure pour les coupes à 0. - Emboîter le pare-éclats [5-1] sur le capot de protection, - placer l’outil sur la pièce à travailler ou le rail de guidage, - enfoncer le pare-éclats vers le bas jusqu’à ce qu’il touche la pièce à travailler et le visser avec le sélecteur de fonction [5-2]. - Effectuer une rainure dans le pare-éclats (outil sur la profondeur maximale de coupe et niveau de régime 6).

Angle de coupe Le groupe de sciage peut être basculé entre 0° et 45° : - Ouvrir les sélecteurs de fonction [2-4, 2-6], - basculer le groupe de sciage jusqu’à l’angle de coupe souhaité [2-5], - serrer à nouveau les sélecteurs de fonction. Remarque : les deux positions finales (0° et 45°) sont réglées en usine et peuvent être ajustées à

Travail avec la machine Fixer la pièce à usiner de manière à ce qu’elle ne puisse pas bouger pendant le traitement. Tenir la machine en toute sécurité avec les deux mains [1-1, 1-7] et la déplacer seulement lentement vers le bas. Pousser toujours l’outil vers l’avant [1-2], en aucun cas ne tirer l’outil vers soi. En sélectionnant une vitesse d’avance adaptée, évitez une surchauffe des arêtes de coupe de la lame de scie et, dans le cas de coupes de matières plastiques, une fusion du plastique.

Sciage d’après tracé L’affichage de coupe [4-3] indique le déroulement de coupe en pas de 0° et 45° (sans rail de guidage). Réalisation de coupes droites Placer l’outil avec la partie avant de la table de sciage sur la pièce à travailler, brancher l’outil, appuyer vers le bas sur la profondeur de coupe réglée et avancer en direction de la coupe.

Réalisation de découpes (coupes plongeantes) Pour éviter des chocs en arrière, veuillez suivre absolument les remarques suivantes pour les coupes plongeantes : - Placer toujours l’outil avec l’arête arrière de la table de sciage contre une butée fixe. Pour travailler avec le rail de guidage, placer l’outil contre l’arrêt de choc en arrière [1-4] fixé sur le rail de guidage. - Tenir la machine en toute sécurité avec les deux mains et la faire plonger seulement lentement. Marche à suivre : poser l’outil sur la pièce à travailler et placer une butée (blocage de chocs en arrière), brancher l’outil, enfoncer lentement sur la profondeur de coupe réglée et avancer en direction de la coupe. Les marquages [4-2] indiquent le point de coupe le plus en avant et le plus en arrière de la lame de scie (Ø 160 mm) pour une profondeur de coupe maximale et en utilisant le rail de guidage.

Sciage de l’aluminium Pour des raisons de sécurité, respecter les mesures suivantes dans le cas du traitement de l’aluminium : - Installer un commutateur de sécurité à courant de défaut (FI). - Raccorder l’outil à un aspirateur approprié. - Nettoyer régulièrement l’outil et enlever les dépôts de poussière dans le carter du moteur et le capot de protection. Porter des lunettes de protection. - L’aluminium doit uniquement être scié avec les lames de scie spéciales prévues par Festool. Pour scier des panneaux, la lame doit être graissé avec de la graisse de pétrole, des profilés aux parois minces (3 mm maxi.) peuvent être traités sans graissage.

Panneaux de fibres à liant plâtre et à liant ciment Nous vous recommandons l’utilisation du couvercle (accessoires) monté latéralement sur le capot de protection à cause de la quantité élevée de poussières. Accessoires Vous trouverez les références des accessoires décrits ci-dessous dans votre catalogue Festool ou sur Internet sous „www.festool.com“. Guide parallèle, élargisseur de table Il est possible d’utiliser un guide parallèle pour des largeurs de coupes de 180 mm maxi. Le guide parallèle peut être également utilisé comme élargisseur de table. Revêtement latéral, ajourage Le recouvrement monté latéralement sur le capot de protection améliore l’efficacité de l’aspiration pour des coupes 0°. Le recouvrement peut être utilisé parallèlement comme guide d’ajourage pour des largeurs d’ajourage à partir de 18 mm. Système de guidage Les rails de guidage disponibles dans différentes longueurs permettent des coupes précises et nettes et protègent parallèlement la surface de la pièce de dommages. Les nombreux accessoires ajoutés au système de guidage permettent d’effectuer des coupes en biais, des coupes d’onglet et des travaux d’ajustage exacts. La possibilité de fixation au moyen de serre-joints [4-4] garantit un maintien fixe et un travail en toute sécurité. Le jeu de guidage de la table de sciage sur les rails de guidage peut être réglé avec les deux touches de réglage [1-3]. Les rails de guidage disposent d’un pare-éclats [1-5] qui doit être coupé sur mesure avant la première utilisation : - Régler la vitesse de l’outil sur le niveau 6, - placer l’outil à l’extrémité arrière du rail de guidage, - brancher l’outil, l’enfoncer vers le bas jusqu’à la profondeur de coupe réglée et scier le pare-éclats sur toute la longueur sans arrêter. L’arête du pareéclats correspond exactement à l’arête de coupe.

Table multifonctions La table multifonctions MFT/3 permet de serrer facilement les pièces à travailler et de traiter des pièces de petite et grande taille de manière sûre et précise. Les possibilités variées d’utilisation rendent le travail économique et facile du point de vue ergonomique.

Garantie Nous accordons pour nos appareils une garantie pour tout défaut de matière et vice de fabrication conformément aux spécifications légales de chaque pays considéré, toutefois pour un minimum de 12 mois. A l’intérieur des états de l’Union Européenne, la durée de la garantie est de 24 mois (justificatif par la facture ou le bordereau de livraison). Les dommages provenant en particulier de l’usure naturelle, d’une surcharge, d’une manipulation non conforme ou imputables à l’utilisateur ou à une utilisation contraire à la notice d’utilisation, ou connus au moment de l’achat, sont exclus de la garantie. Sont également exclus, les dommages résultant de l’utilisation d’accessoires et de consommables (p. ex. plateau de ponçage) qui ne sont pas d’origine Festool. Les réclamations ne peuvent être reconnues que si l’appareil est renvoyé, sans être désassemblé, au fournisseur ou à un service après-vente Festool agréé. Conservez bien la notice d’utilisation, les consignes de sécurité, la nomenclature des pièces de rechange et l’attestation d’achat. Pour le reste, les conditions de garantie en vigueur du fabricant sont applicables. Remarque Nous nous réservons le droit de modifier les caractéristiques techniques mentionnées en raison de nos travaux continus de recherche et de développement. REACh pour les produits Festool, leurs accessoires et les consommables REACh est le nom de la directive sur les produits chimiques applicable à l‘ensemble de l‘Europe depuis 2007. En notre qualité d‘« utilisateur en aval », en l‘occurrence de fabricant de produits, nous sommes tenus à un devoir d‘information vis-à-vis de notre clientèle. Afin de vous tenir systématiquement informés des dernières nouveautés ainsi que des substances susceptibles de figurer sur la liste des candidats et rentrant dans la composition de nos produits, nous avons créé le site Internet suivant : www.festool.com/reach

Lames de scie, autres accessoires Festool propose des lames de scie spécialement adaptées à votre outil pour pouvoir traiter des matériaux différents de manière nette et rapide. Vous trouverez les références ainsi que d’autres accessoires, qui vous permettront d’utiliser votre scie circulaire à main de manière variée et effective, dans le catalogue Festool ou sur Internet sous „www.festool.com“.

Entretien et maintenance Avant toute intervention sur la machine il faut retirer la fiche de la prise de courant! La machine et ses ouïes de refroidissement doivent toujours rester propres. Les travaux d’entretien et de réparation nécessitant une ouverture du carter moteur ne doivent être effectués que par le personnel d’un atelier autorisé du service après-vente. La machine est équipée de charbons spécifiques à coupure automatique. Si ces charbons sont usés, il y a coupure de courant automatique et arrêt du fonctionnement de la machine. Elimination Ne jetez pas les outils électriques avec les ordures ménagères ! Eliminez les appareils, les accessoires et les emballages de façon compatible avec l’environnement. Respectez en cela les dispositions nationales en vigueur. Uniquement UE : conformément à la directive européenne 2002/96/CE, les outils électriques usagés doivent être collectés séparément et recyclés de façon compatible avec l’environnement.
