OTTO FILTER - Pédale d'effet LINE 6 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Filtre audio pour guitare et basse
Caractéristiques techniques principales	Filtre à résonance, contrôle de la fréquence, modulation de la largeur d'impulsion
Alimentation électrique	Alimentation secteur 9V DC
Dimensions approximatives	152 mm x 127 mm x 51 mm
Poids	0,68 kg
Compatibilités	Compatible avec la plupart des amplificateurs et pédales d'effets
Fonctions principales	Création de filtres dynamiques, effets de wah-wah, modulation sonore
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité excessive
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant
Informations générales utiles	Idéal pour les musiciens cherchant à explorer des textures sonores variées

FOIRE AUX QUESTIONS - OTTO FILTER LINE 6

Comment puis-je alimenter le LINE 6 OTTO FILTER ?

Le LINE 6 OTTO FILTER peut être alimenté avec un adaptateur secteur compatible de 9V ou via une alimentation par piles 9V.

Quel type de câbles devrais-je utiliser pour brancher le OTTO FILTER ?

Utilisez des câbles de guitare standard pour brancher le OTTO FILTER à votre instrument et à votre amplificateur.

Pourquoi le son est-il faible ou distordu ?

Vérifiez les réglages de gain sur le OTTO FILTER et assurez-vous que tous les câbles sont correctement connectés. Essayez également d'ajuster les réglages de votre amplificateur.

Comment réinitialiser le LINE 6 OTTO FILTER aux paramètres d'usine ?

Pour réinitialiser le OTTO FILTER, maintenez enfoncé le bouton 'BYPASS' tout en allumant l'appareil. Cela rétablira les paramètres d'usine.

Le OTTO FILTER ne s'allume pas, que devrais-je faire ?

Assurez-vous que l'appareil est correctement alimenté. Vérifiez également l'état de la pile ou de l'adaptateur secteur. Essayez un autre adaptateur si nécessaire.

Comment utiliser les différents modes du OTTO FILTER ?

Le OTTO FILTER dispose de plusieurs modes que vous pouvez sélectionner à l'aide des boutons de contrôle. Consultez le manuel d'utilisation pour des instructions détaillées sur chaque mode.

Puis-je utiliser le OTTO FILTER avec d'autres pédales d'effets ?

Oui, le OTTO FILTER peut être utilisé avec d'autres pédales d'effets. Il est recommandé de tester différentes configurations de chaîne pour obtenir le son désiré.

Quels sont les réglages recommandés pour un son de wah classique ?

Pour un son de wah classique, réglez le filtre à environ 50 % de fréquence et ajustez le niveau pour obtenir le son souhaité. Essayez d'expérimenter avec les autres paramètres pour personnaliser votre son.

Où puis-je trouver le manuel d'utilisation du LINE 6 OTTO FILTER ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de LINE 6 dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI OTTO FILTER LINE 6

Manuel de pilotage pour otto filter

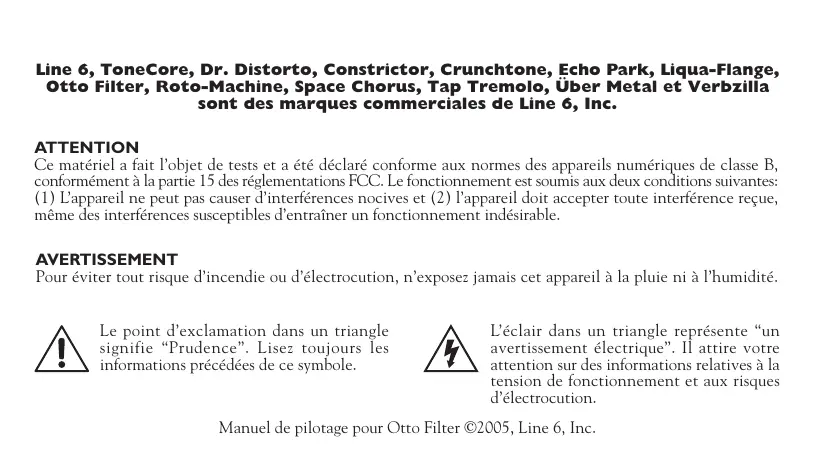

Ce matériel a fait l'objet de tests et a été déclaré conforme aux normes des appareils numériques de classe B, conformément à la partie 15 des règlementations FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) L'appareil ne peut pas causer d'interférences nocives et (2) L'appareil doit accepter toute interférence reçue, même des interférences susceptibles d'entraîner un fonctionnement indésirable.

Avertissement

Pour éviter tout risque d'incendie ou d'électrocution, n'exposez jamais cet appareil à la pluie ni à l'humidité.

Le point d'exclamation dans un triangle signifie "Prudence". Lisez toujours les informations précédées de ce symbole.

L'éclair dans un triangle représente "un avertissement électrique". Il attire votre attention sur des informations relatives à la tension de fonctionnement et aux risques d'électrocution.

Manuel de pilotage pour Otto Filter ©2005, Line 6, Inc.

Lisez attentivement ces informations importantes liées à la sécurité. conservez ce manuel en lieu sûr pour toute référence ultérieure.

Avant d'utiliser votre ToneCore, lisez attentivement les consignes d'utilisation et de sécurité ci-dessous.

1. Respectez tous les avertissements imprimés sur la pédale et dans ce Manuel de pilotage ToneCore.
2. Branchez l'adaptateur secteur en option à une prise de courant de 100 120V ou 200 240V 47 63Hz (selon la tension d'utilisation figurant sur l'adaptateur secteur en option).
3. N'effectuez aucune opération d'entretien autre que celles préconisées dans ce Manuel de pilotage de la ToneCore. Faites réparer ce produit s'il a subi un dommage, notamment:
4. si le cordon d'alimentation ou sa fiche est endommagée;
5. si du liquide ou des objets ont pénétré dans l'appareil;
6. si ce produit a été exposé à la pluie ou à de l'humidité;
7. si l'appareil ne fonctionne pas normalement ou si ses performances BASSENT DE MANIÈRE SIGNIFICATIVE;
8. si ce produit est tombé ou si son boîtier est endommagé.
9. Ne place jamais l'instrument à proximité de sources de chaleur comme des radiateurs, poêles ou tout autre appareil produit de la chaleur.
10. Veillez à ne jamais laisser d'objet ni de liquide pénétrer dans le boîtier de l'appareil. Ne placez et n'utilisez pas ce produit à proximité d'eau.
11. Débranchez l'adaptateur du secteur si vous ne comptez pas l'utiliser pendant une période prolongée. Débranchez aussi l'adaptateur en cas d'orage.
12. Nettoyez ce produit avec un chiffon humide.
13. Utilisez exclusivement les fixations/accessoires préconisés par le fabricant.
14. Une écoute prolongée à volume élevé peut provoquer une perte d'audition et/ou des dommages irréversibles de l'ouie. Consommez toujours les décibels avec modération.

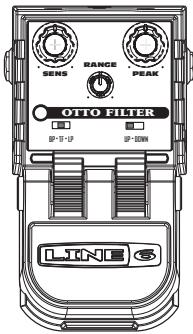

Manuel de pilotage pour otto filter

Branchez la sortie de la ToneCore à votre ampli ou à une autre pédale.

Branchez-vous guitare avec un câble standard.

Vous pouvez bien sûr brancher l'entrée de la ToneCore à la sortie d'une autre pédale au lieu de la guitare.

Connexions et témoin de mise sous tension

Bienvenue ! Et merci d'avoir besoin la pédale auto wah Line 6 Otto Filter.

Témoin de mise sous tension/d'effet activé-coupé

Le témoin de mise sous tension de la pédale ToneCore utilise deux couleurs pour indiquer l'état de la pédale:

Témoin éteint - L'effet est contourné (coupé) - VERT - L'effet est utilisé (activement) - ROUGE (clignotant) - La pile doit être remplacée. L'indication d'usure de la pile a priorité sur les autres.

Entrée (IN)

C'est ici que tout commence. Servez-vous d’un câble de guitare standard pour y brancher votre guitare ou la sortie d’un autre effet pour le combiner à la pédale ToneCore. Comme pour la plupart des pédales, l’insertion d’une fiche dans cette entrée met la pédale ToneCore sous tension. Débranchez la fiche de cette entrée lorsque vous n’utilisez pas la pédale ToneCore. Sortie (OUT)

Servez-vous d’un câble de guitare standard pour y brancher votre guitare ou la sortie d’un autre effet pour le combiner à l’effet.

Prise d'alimentation

Branchez un adaptateur Line 6 compatible ToneCore disponible en option comme le DC-1 et vous n’aurrez plus jamais besoin d’une pile 9V!

Commutateur au pied

Actionnez-le pour activer ou couper l'effet de la pédale Otto Filter.

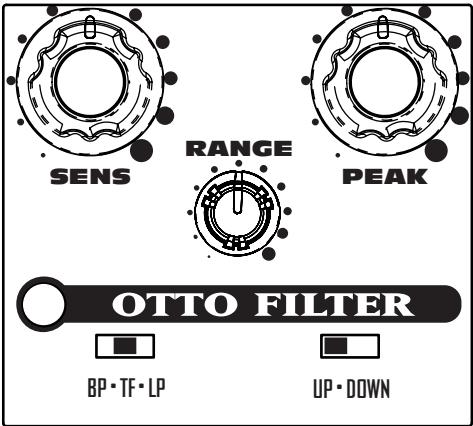

Manuel de pilotage de l'otto filter

La commande SENSITIVITY détermine la façon dont le filtré réagit à la dynamique de votre jeu. Des réglages de sensibilité élevés (rotation vers la droite) facilitent le déplacement du filtré durant les passages plus doux. Avec un faible réglage de sensibilité (rotation vers la gauche), il faut jouer plus fort pour déplacer le filtré.

Rangement

La commande RANGE permet de déterminer la plage du spectre de fréquences (dépendant du réglage du sélecteur MODE) dans laquelle le filtré voyage. Une valeur BASSE (rotation vers la gauche) accentue les basses fréquences tandis qu'une valeur élevée (rotation vers la droite) accentue les hautes fréquences.

La commande PEAK détermine la courbe du filtre. Une valeur élevée (rotation vers la droite) restreint la plage de fréquences traitée et accentue l'effet. Diminuez cette valeur pour élargir la bande traitée et adoucir l'effet.

Sélecteur de filtre

Sélectionnez le type de filtrage utilisé.

BP - Filtre Salle-Bande

Il coupe les basses et les hautes fréquences, ne laissant passer que les fréquences intermédiaires. La fréquence centrale de la bande change en fonction de la dynamique de votre jeu.

TF-twin filter

Deux filtres passe-bande se déplacent dans des directions opposées. L'une des bandes passe de l'aigu au grave, l'autre du grave à l'aigu. La fréquence centrale de chaque bande change en fonction de la dynamique de votre jeu.

LP - filtre salle-bas

Les basses fréquences passent mais les hautes sont coupées. La fréquence de coupure de la bande change en fonction de la dynamique de votre jeu.

Up/Down

Ce sélecteur permet de déterminer si la fréquence du filtrage se déplace vers le haut ou vers le bas en fonction de votre jeu.

Le filtre se déplace des basses fréquences (quand vous jouez doucement) vers les hautes (quand vous jouez plus fort).

Le filtre se déplace des hautes fréquences (quand vous jouez doucement) vers les basses (quand vous jouez plus fort).

Accès à la pile

1) Enfoncez complètement la pédale.

3) En pressant l'axe, relevez la pédale pour révéler la pile. 2) Maintenez la pédale et pressez les deux extrémités de l'axe.

Adaptateur secteur

Branchez l'adaptateur Line 6 DC-1 disponible en option et vous n'aurez plus jamais besoin d'une pile 9V! Il est également compatible avec la plupart des pédales 9V DC. L'utilisation de l'adaptateur déconnecte la pile.

Alimentation

	Min.	Nominal	Max.
Tension	6 VCC	9,6 VCC	16 VCC
Courant @ 9,6VCC	40mACC	60mACC	100mACC
Alimentation @ 9,6VCC	0,4W	0,6W	1W

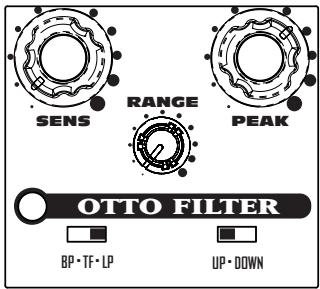

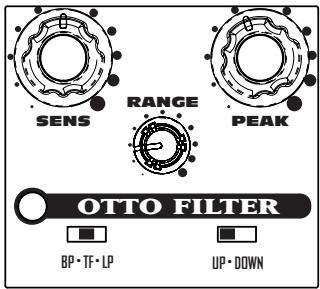

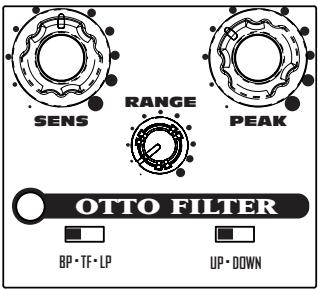

Exemples de sons

Effet auto wah lent et régulier. Réglez la commande SENS en fonction du niveau de sortie de votre guitare pour optimiser la réponse.

Une pédale qui en dit long

Avec ses effets de voix... Choisissez le micro côté manche et diminuez l'aigu avec la commande de tonalité de la guitare.

Jouez très légèrement des notes piquées et vous obtenez un son de synthe. Essayez cet effet devant une pédale de distorsion.

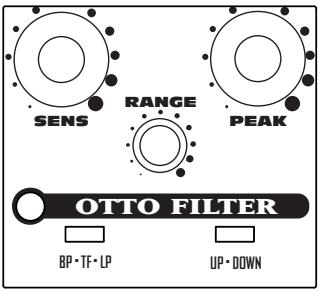

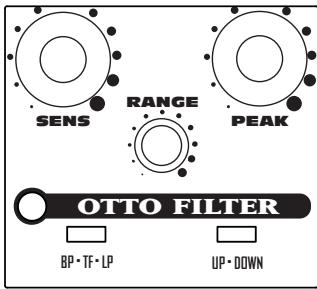

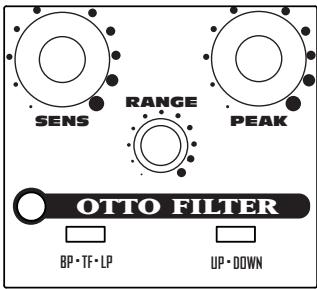

Vos réglages personnels

Notez ci-dessus les réglages des contrôleurs et des commandes pour vossons favoris.
