BEDIENUNGSANLEITUNG OTTO FILTER LINE 6
Pilotenhandbuch für Otto Filter

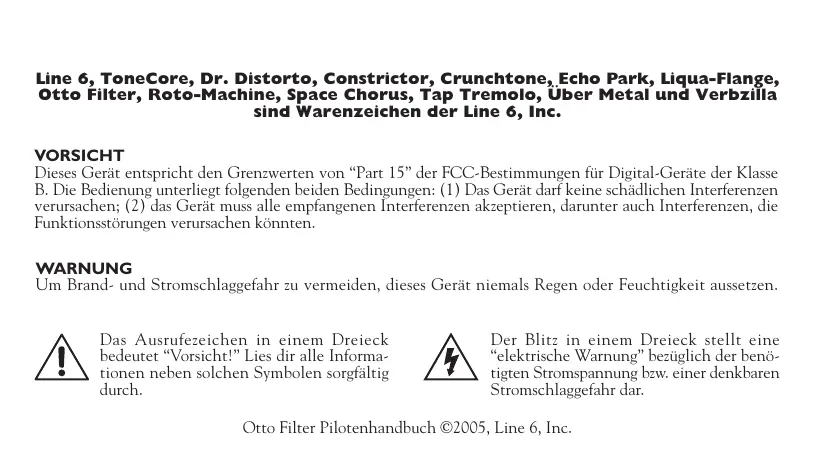

Dieses Gerät entspricht den Grenzwerten von "Part 15" der FCC-Bestimmungen für Digital-Geräte der Klasse B. Die Bediellung unterliegt folgenden beiden Bedingungen: (1) Das Gerät dar feine schädlichen Interferenzen verursachen; (2) das Gerät muss alle empfangenen Interferenzen akzeptieren, darunter auch Interferenzen, die Funktionstörungen verursachen konnen.
WARNING
Um Brand- und Stromschlaggefahr zu vermeiden, diesen Gerät niemals Regen oder Feuchtigkeit aussetzen.
Das Ausrufezeichen in einem Dreieck bedetut "Vorsicht!" Lies dir alle Informationeniben solchen Symbolen sorgfaltig durch.
Der Blitz in einem Dreieck stellt eine "elektrische Warnung" bezüglich der bereits titgen Stromspannung bzw. einer denkbaren Stromschlaggefahr dar.
Vor dem Einsatz des ToneCore must du dir alle zutreffenden Punkte und Sicherheitshinweise durchlesen.
- Beachte alle auf dem ToneCore selbst und im Pilotenhandbuch erwahnten Warnungen.
- Verbindes das optionsätze Netzeil nur mit einer 100-120V-bzw. 200-240V/47-63Hz-Steckdose (je nachdem, welche Spannchen deim Modell benotigt; siehe das Typenschild des Netzteils).
-
Führur die im ToneCore-Pilotenhandbuch erwähnten Bedienvorgänge aus. In folgenden Fälle muss das Produkt zur Reparatur eingereicht werden:
-
Wenn das Netzkabel oder der Stecker beschädigt ist
- Wenn Flüssigkeiten oder Fremdkörper in das Geräteinnere gelangt sind
- Wenn das Produkt Regen oder Feuchtigkeit ausgesetzt war
- Wenn sich das Gerät abnormal oder nicht mehr in vollem Umfang erwartungsgemäß verhält.
-
Wenn das Produkt hingefallen ist und das Gehäuse Schäden aufweist
-
Stelle das Produkt niemals in die Nahe von Wärmequellen, z.B. Heizkorpmn, Öfen oder anderen Geräten, die starke Hitze erzeugen.
- Sorge davon, dass weder Fremdkörper noch Flüssigkeiten in das Geräteinnere gelangen. Verwende this Produkt niemals in der Nabe von Wasser.
- Lose den Anschluss des Netzeleils, wenn du das Gerät langere Zeit nicht verwenden möchtest. Im Falle eines Gewitters muss der Netzanschluss gelost werden.
- Reinige这点es Produkt nur mit einem feuchten Tuch.
- Verwende nur Halterungen/Zubehörteile, die vom Hersteller ausrücklich empfohlen werden.
- Setze dich niemals über länger Zeitraume hohen Schallpegeln aus, weil das zu Gehörverlust führen kann. Achte immer auf einen auch aus medizinischer Warte "vernüfigen" Pegel.

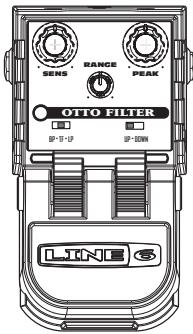

Otto Filter-Pilotenhandbuch

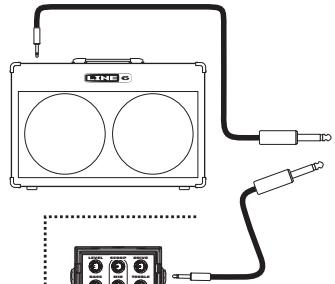

Verbinden Ausgang des ToneCorePedals mit dem Eingang deines Verstärkers oder eines anderen Pedals.
Für die Verbindung der Gitarre benötigst du ein herkömmliches Kabel.
Selbstverstandlich kann man auch den Ausgang eines anderen Effektpedals an das ToneCore-Pedal anschließen.
Anschlüsse und Stromanzeige
Sei geprüft und gekäußt! Erstmal vielen Dank, dass du dich zur Adoption eines "Otto Filter" Auto-Wahs von Line 6 durchgerungen hast.
Effekt-/Stromdiode
Die Stromdiode zeigt den Status des ToneCore-Pedals anhand zweier Farben an:
- Diode aus - Der Effekt wird umgangen (aus).
- GRUN - Der Effekt ist aktiv (an).
- ROT (blinkt) - Die Batterie muss ausgewechselt werden.
These Warning hat Vorrang vor allen anderen Angaben.
Eingang
Hier gehen's los. Schliebe hier das Kabel deiner Gitarre bzw. den Ausgang eines anderen Effektans, den du mit thisem ToneCore kombinierten möchtest. Wie die meisten Tretminen wird das ToneCore eingeschaltet, sobald man hier einen Klinkenstecker anschließt. Lose jene Verbindung also, wenn immer du das ToneCore-Pedal nicht verwenden möchtest.
Ausgang
These Buchse musst du über ein herkömmliches Gitarrenkabel mit dem Veränder bzw. dem Eingangeneines anderen Effektpedals verbinden.
Netzanschluss
Wenn du hier ein (optionales) ToneCore-kompatibles Netzteil wie das DC-1 von Line 6 anschließt, brauchst du nie mehr eine 9V-Batterie!
Fußschalter
Hiermit schaltest du den Otto Filter-Effekt abwechselnd ein und aus.
Otto Filter-Pilotenhandbuch
SENS
Mit dem SENS-Regler bestimmst du, wie stark das Filter auf die Game dynamik reagiert. Je größter der Wert,esto better spricht das Filter auf leichte Anschlagvariationen an. Bei einem kleinen Wert (links) muss man schon ziemlich stark anschlagen/zupfen, um das Filter "zu bewegen".
RANGE
Mit dem RANGE-Regler wahlst du die Bandbreite, innerhalb derer die Filterfrequenz (je nach MODE-Einstellung) verschoben werden kann. Bei einem kleinen Wert (links) werden vor allem die tiefen Frequenzen betont. GroBe Werte (rechts) legen den Schwerpunkt auf die Höhen.
PEAK
Mit dem PEAK-Regler bestimmst du die Form der Filterkurve. Jehigher die Einstellung (rechts),desto auffallender wird der Effekt.Wahle einen kinen Wert, wenn ein breiteres Frequenzband beareritet werden soll (weniger dramatischer Effekt).

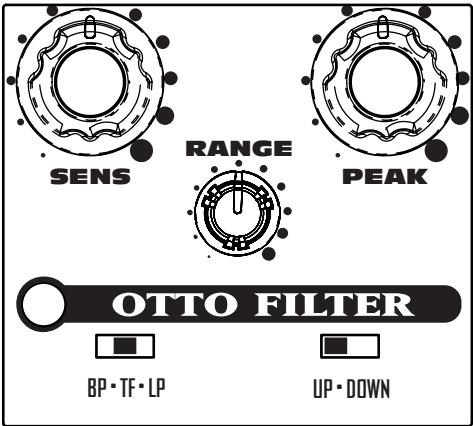

Bedienelemente
Filterschalter
Hiermit bestimmst du, welches Filter verwendet wird.
BP-Bandpass
Die tiefen und hohen Frenzen werden abgeschwacht, so dass nur der mittlere Bereich unbehellig bleibt. Die Eckfrequenz kann durch Anschlagvariationen verschoben werden.
TF-Twin Filter
Zwei Bandpassfilter, die sich in entgegen gesetzte Richtungen bewegen: Das eine von den Hohen zum Bass und das andere von "tief" zu "hoch". Die Eckfrequenz der beiden Bänder kann durch Anschlagvariationen verschoben werden.
LP-Tiefpass
Die tiefen Frenquenzen werden durchgelassen, die Höhen hingegen unterrückt. Die Eckfrequenz kann durch Anschlagvariationen verschoben werden.
UP/DOWN
Hiermit bestimmst du, ob die Filterfrequenz nach oben oder unten verschoben wird.
UP
Das Filter bewegt sich von den tiefen Frenquenzen (bei leichtem Anschlag) zu einem higheren Wert (harter Anschlag).
DOWN
Das Filter bewegt sich von den hohen Frenzen (bei leichtem Anschlag) zu einem tieferen Wert (harter Anschlag).

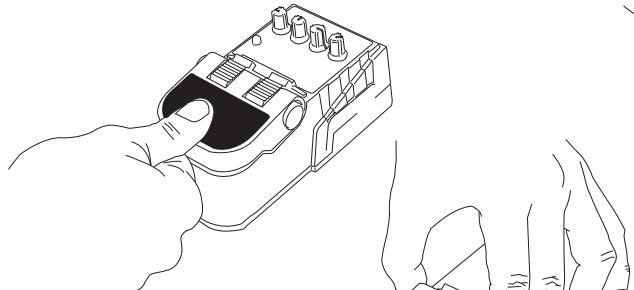

Auswechseln der Batterie
1) Drücke den Fußschalter ganz hinunter.

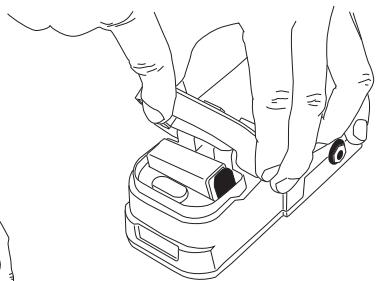

3) Halte die Schar-niere gedrückt, während du das Pedal hochziehst.
2) Halte das Pedal fest, wahrend du die beiden Scharniere nachinnen druckst.
Netzteil
Wenn du ein (optionales) Netzteil wie das DC-1 von Line 6 anschließ, brauchst du nie mehr eine 9V-Batterie! Das Netzteil eignet sich übrigens auch für weitere 9V-Pedale. Nach Anschlieben des Netzeils wird die Batterie nicht mehr angesprochen.
STROMANFORDERUNGEN
| Min. | Nennwert | Max. | |
| Spannung | 6VDC | 9,6VDC | 16VDC |
| Strom @ 9,6VDC | 40mADC | 60mADC | 100mADC |
| Leistung @ 9,6VDC | 0,4W | 0,6W | 1W |
Sound-Beispiele

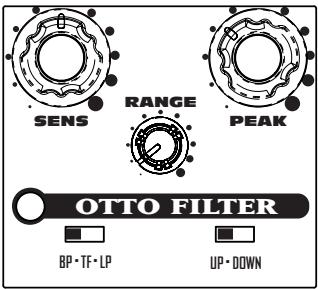

Funkster!
Ein fast aufreizend träger, aber dufte Auto Wah-Effekt. Die SENS-Einstellung sollte sich vornehmlich nach dem Ausgangspegel deiner Gitarre richten.

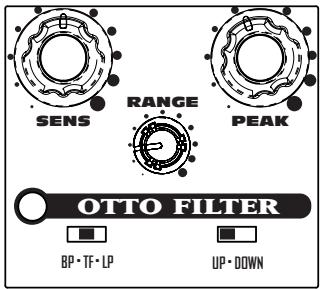

So was spricht sich 'rum
Ein Effekt, der irgendwie zu sprechen scheint... Wähle den Halstonabnehmer und stelle die Gitarre recht dumpf ein.

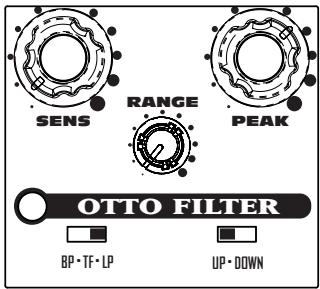

Solosynthi
Beim Spieler leichter Stakkato-Noten scheint deine Gitarre ein Synth zu sein. Und schick das jetzt mal zu einem Verzerrerpedal...

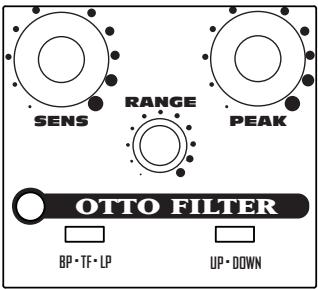

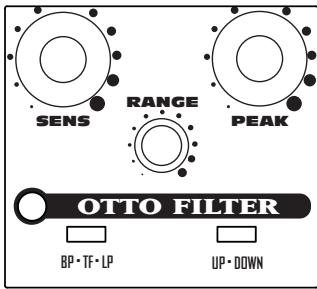

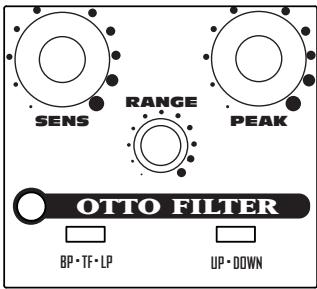

Deine eigenen Sounds
Hier kannst du die Einstellungen eigener Sounds einziehnen.
