GEBRUIKSAANWIJZING OTTO FILTER LINE 6

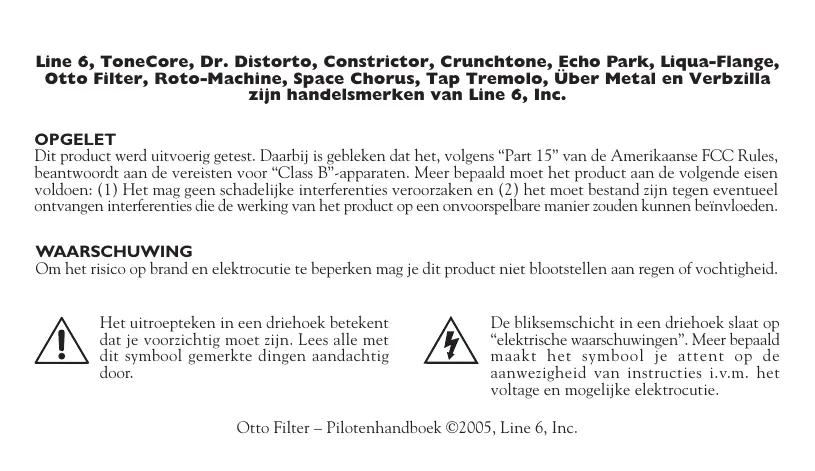

Line 6, ToneCore, Dr. Distorto, Constrictor, Crunchtone, Echo Park, Liqua-Flange, Otto Filter, Roto-Machine, Space Chorus, Tap Tremolo, Über Metal en Verbzil zijn handelsmerken van Line 6, Inc. OPGELET Di product werd uitvoerig getest. Daarbij is gebleken dat het, volgens “Part 15° van de Amerikaanse FCC Rules, beantwoordt aan de vereisten voor “Class B'-apparaten. Meer bepaald moet het product aan de volgende eisen voldoen: (1) Het mag geen schadelike interferenties veroorzaken en (2) het moet bestand zijn tegen eventucel ontvangen interferenties die de werking van het product op een onvoorspelbare manier zouden kunnen beinvlocden. WAARSCHUWING Om het risico op brand en elektrocutie te beperken mag je dit product niet blootstellen aan regen of vochtigheid. Het uitroepteken in een driehoek berckent De bliksemschicht in een driehoek slaat op dat je voorzichtig moet zijn. Lees alle met “elekrrische waarschuwingen”. Meer bepaald dit symbool gemerkte dingen aandachtig maakt het symbool je attent op de door. aanwezigheid van instructies iv. het voltage en mogelike elekrrocutie Otto Filter — Pilotenhandboek ©2005, Line 6, Inc.

Lees de volgende belangrijke veiligheidsinstructies doo! Bewaar deze instructies op een veilige plaats op. Alvorens mer de ToneCore aan de slag re gaan moet je het volgende doornemen en alle punten en suggesties behartigen: Behartig alle waarschuwingen op het pedal en in dit ToneCore-pilotenhandboek. en netspanning van 100-120V of 200-240V/47-63H: (aie het Sluit de oprionele adapter alleen aan op een stopcontact m de adapter voor de benodisde netspannin). Vor enkel de in dit ToneCore-Pilotenhandboek uitdrukkeljk vermelde handelingen ui. In de volge erkende herstellingsdienst nagekeken worden: akplaatje op le gevallen moet het product door een als he . ténor of de stekker beschadigd is + al er vlocistolfen of andere voorerpen in het inwendige rerechtgekomen in + al dit produce in de regen gestaan heeft of nat is geworen als dit product niet meer naar b als het product gevallen of de ombouvv beschadied is horen Ijkt re werken Plats het product nooit in de buurt van warmtebronnen, soals radiatoren, stoven of andere apparaten die tidens het gebruik ect worden: Zorg dat er geen vlocistoffen of kleine voorverpen in dit produet terechtkomen. Zet het nooët in de buurt van water. Verbreek de aansluiting van de adapter op het lichtnet, als je dit produet lan äjd niet wile gebruiken. Dit moe je ook bij onweer doen. Maak het product m een vochtige doek schoon. Gebraik uitsluitend houdersaceesoires die door de fabrikant uitdrukkelijk worden aanbevolen. Het luisteren op een pittig volume kan Leiden tot gehoorverlies — en soiets is onomkecrbaar, et het volume dus nooit overdreven hard.

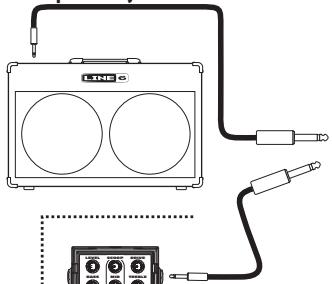

Otto Filter-Pilotenhandboek Je kunt dit ToneCore-pedaal op Îe gitaarversterker of een ander effectpedaaltie aansluiten. Voor de gitaar heb je een standaardkabel nodig. kunt echter o0k de uitgang van een ander effectpedaal opje ToneCore aansluiten.

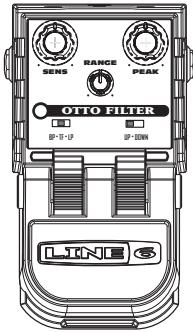

Gegroet! Bedankt om een “Oro Filter” autowahpedaal van Line 6 in je leven te hebben gelaten. Effectstatus-/stroomindicator De stroomindicator van dit ToneCore-pedaal gecft de status met behulp van tee kleuren aan: *Indicator uit - Het effect staat op non-actief (bypass). + GROEN - Het effect is actief (aan). + ROOD (knippert) - De batterij moet vervangen worden. Dexe spanningswaarschuwing heeft altid voorrang. Connectors en stroomindicator Ingang Hier begint het avontuur. Gebruik een standaardkabel voor het aansluiten van je gitaar of de uitgang van een ander effect op deze ToneCore. Zoals de meeste pedalen wordt de ToneCore meteen ingeschakeld, wanneer je hier een jack aansluit. Als je het ToneCore-pedaal niet nodig hebt, moet je dus de aansluiting op de ingang verbreken. Uitgang Gebruik een standaardkabel voor het aansluiten van deze connector op een gitaarversterker of een ander effectpedaal Adapteraansluiting Als je een optionele ToneCore-compatibele adapter, zoal bv. de DC-1 van Line 6 gebruikt, hoef je nooit meer een OV-batterij te kopen! Voetschakelaar Hiermee kun je het Otto Filter-effect in- en uitschakelen.

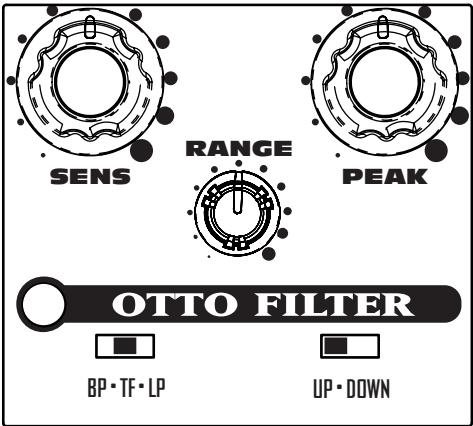

SENS Met deze regelaar bepaal je ho gevoelig het filter op de dynamiek van je spel reageert. Draai hem naar rechts om ervoor te zorgen dat het filter ook in stille passages nog alert op je spel reageert. Een kleine gevoeligheids- waarde (verder naar links) betckent dat het filter alleen begint te werken, wanneer je betrekelik hard aanslaat. RANGE Mer de RANGE-regelaar vertel je het filter hoe ver het binnen het frequentiespectrum op of neer mag gaan {naar gelang de mode-instelling). Kies een kleine waarde (links) om vooral de lage frequenties te bewerken. Draai de regelaar naar rechts, als het filter vooral de hoge tonen moet bewerken. PEAK Met deze regelaar bepaal je de “vorm” van her filter. Draai de PEAK-regelaar verder naar rechts om een opvallender effect re verkrijgen (smallere filterband) Kies een kleinere waarde voor een iets minder opvallend effect.

Filterschakelaar Hiermee kies je het filtertype voor het pedaaltje. BP - Bandpas Hoge en lage frequenties worden onderdrukt, zodat alleen de middenband overblijft. De kantelfrequentie van die band wordt in funcrie van je dynamiek verschoven. TF -Twin Filter Ziehier twee bandpasfilters die in tegenovergestelde richtingen bewegen. Eén gaat van hoog naar laag, de andere van laag naar hoog. De kantelfrequentie van beide banden wordt in functie van je dynamiek verschoven. LP - Lowpass De lage frequenties worden doorgelaten, terwijl de hoge tonen worden gefilterd. De kantelfrequentie wordt in functie van je dynamiek verschoven.

Her filter gaat van de lage tonen (bij achte aanslag) naar de hoge regionen (wanneer je harder aanslaat) DOWN Het filter gaat van de hoge tonen (bij zachte aanslag) naar de lage regionen (wanneer je harder aanslaat)

Instructies voor het vervangen van de batterij

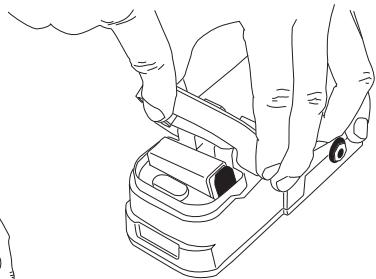

3) Houd het scharnier

ingedrukt, terwijl je de voetschakelaar opklapt.

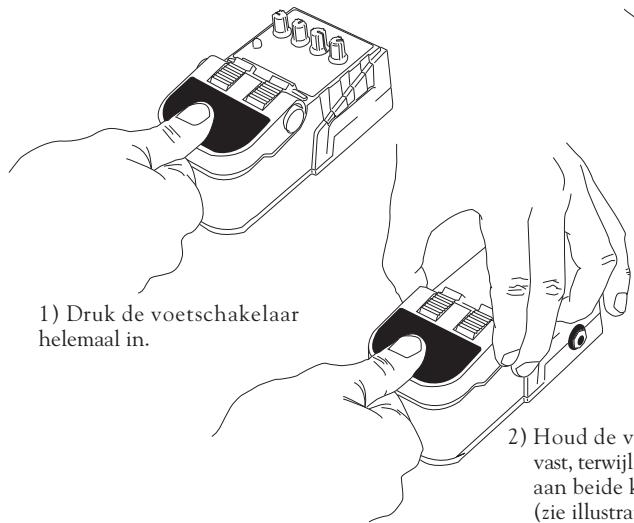

1) Druk de voetschakelaar

2) Houd de voetschakelaar

Instructies voor het vervangen van de batterij Adapter Als je een optionele adapter, zoals bv. de DC-1 van Line 6 gebruikt, hoef je nooit meer een 9V-batterij te kopen! Die adapter is trouwens voor de meeste V-effect- VOEDING pedalen geschikt. Zodra je en adapter aansluit, wordt de batterij niet meer aangesproken. Min. Nominaal Max. Spanning 6VDC 9,6VDC 16VDC Stroom @9,6VDC 40mADC 60mADC 100mADC + @== en Vermogen

Cr uP-00m Cr uP-a0 Cm uP-a0 Funkster! Sprekende gelijkenis Solosynth Een lenig, maar traag autowah- Diteffect liktte kunnen spreken.… Speel wat lichte staccatonoren en filtereffec. De SENS-regelaar moet je in functie van het uitgangsniveau van je giraar instellen. Kies de halspickup en stel met de toonregelaar van je gitaar een betrekkelijk dof geluid in. je hoort een synthesizer. Bewerk dat geluid dan nog met cen vervormer- pedaaltje.

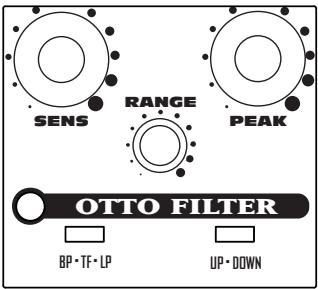

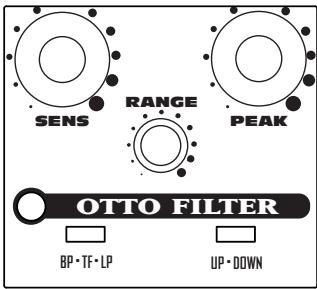

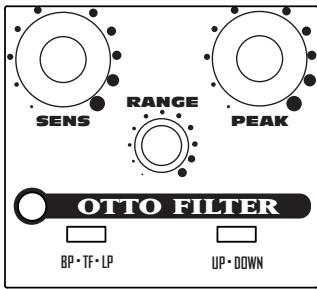

Spiekbrief voor je eigen sounds UP-D0WN « UP-D0WN Noteer hier je eigen favoriete instellingen.
