GEBRUIKSAANWIJZING ECHO PARK LINE 6

Pilotenhandboek voor Echo Park

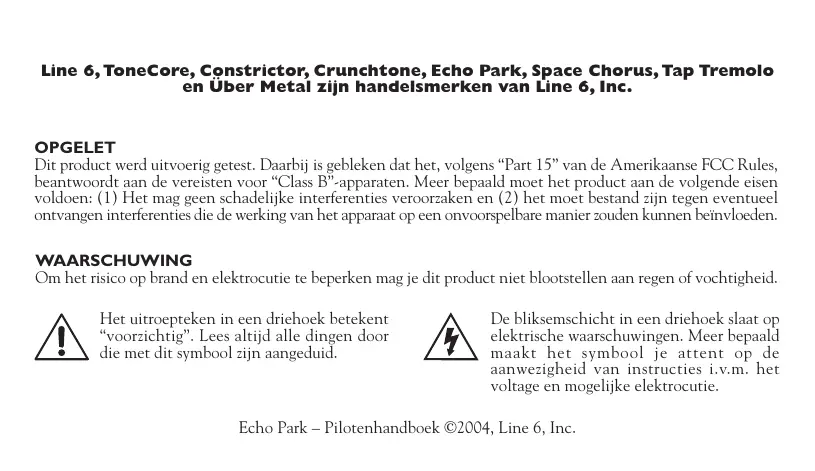

Patent Pending

Dit product wird uittvoerig getest. Daar bij is gebleken dat het, volgens "Part 15" van de Amerikaanse FCC Rules, beantwoordt aan de vereisten voor "Class B"-apparaten. Meer bepaald要去 het product aan de volgende eisen voldoen: (1) Het mag geen schadelijke interferenferents verroorzaken en (2) het要去 bestand zichen gegen eventuele ontvangen interferenfteries die de werkung van het apparaat op een onvoorspelbare manier zouden kannen beinvloeden.

WAARSCHUWING

Om het risico op brand en elektrocutie te beperken mag je dit product Niet blootstellen aan regen of vochtigheid.

Het uitroepteken in een drihoek betekent "voorzichtig". Lees.altijd alle dingen door die met dit symbool zich aangeduid.

De blinksemenschicht in een driehoek slaat op elektrische waarschuwingen. Meer bepaald maakt het symbol je attent op de aanweizgeheid van instructies i.v.m. het voltage en möglichke elektrocutie.

Alvorens met de ToneCore aan de slag te gaan要去 het volgende doornemen en alle punten en suggesties behartigen:

1. Volg alle waarschuwingen op de ToneCore zich en in dit Pilotenhandboek.
2. Sluit de optionele adapter enkel aan op een stopcontact met een netspanning van 100~120V of 200~240V/47~63Hz (zie het merkplaatje op adapter voor de benodigde netspanning).
3. Voer enkel de in het ToneCore-Pilotenhandboek uutildukkelijk vermelde handelingenuit. In de volgende gevalloen要去 het product door een erkende herstellungs Dienst nagekeken worden:

als het netsnoer of de stekker beschadigd is
als er vloeistoffen of andere voorwerpen in het inwendige verechtgekomen zichn
als dit product in de regen gestaan heeft of nat is geworden
als dit product Nieteer aan behoren lijkt te werken
als het product gevallen of de ombouw beschadigd is.

1. Plaats het product nooit in de buurt van warmtebronnen, zoals radiatoren, stoven of andere apparaten die tijdens het gebruik heet worden.
2. Zorg dat er geen vloeistoffen ofkleine voorwerpen in dit producterechtkomen.Zet het nooit in de buurt van water.
3. Verbreek de aansluiting van de adapter op het lichtnet, als je dit product langere tijd Niet wilt gebruiken. Dit moet je ook tijdens een onweer doen.
4. Maak het apparaat met een vochtige doek schoon.
5. Gebruik uitsluitend holders/accessoires die door de fabrikant uitdrukkelijk worden aanbevolen.
6. Het luisteren op een pittig volume kan leiden tot gehoorverlies - en zoiets is onomkeerbaar. Zet het volume dus nooit overdreven hard.

Echo Park-Pilotenhandboek

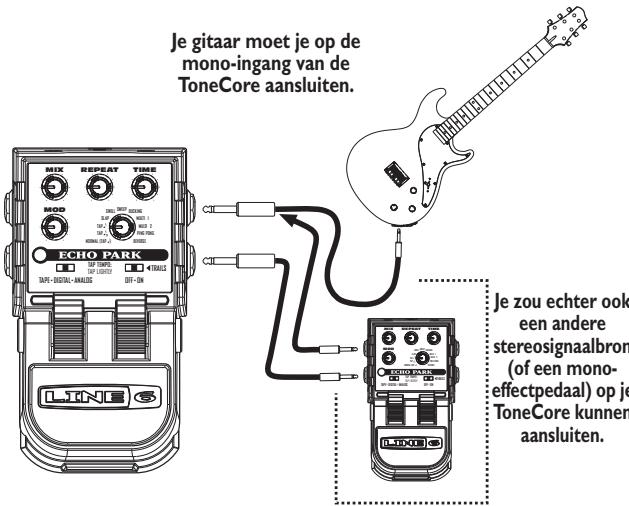

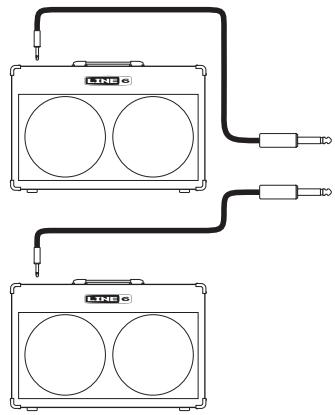

Het effectsignal kan in mono maar een gitaarversterker of in stereo maar een ander apparaat worden uitgestuurd.

Connectors en stroomindicator

Gegroet! Bedankt om een "Echo Park" delayedpaal van Line 6 in je leven te hebben gelaten.

Effectstatus-/stroomindicator

De strooimindicator van dit ToneCore-pedaal hanteert drie kleuren om de status aan te gehen:

GROEN (knippert)- Het effect is actief (en dus aan). De indicator knippert in de maat van de vertragingstijd.
- ORANJE (knippert)- Het effect staat op non-actief (bypass). De indicator knippert in de maat van de vertragingstijd.
- ROOD (knippert)- De batterij moet verrangen worden. Deze spanningswaarschuwing heeft.altijd voorrang.

Adaptereraansluiting

Als je een optionele ToneCore-compatible adapter, zoals bv. de DC-1 van Line 6 gebruikt, hoef je nooit meer een 9V-batterij te kopen!

Ingangen

Gebruik een standaardkabel voor het aansluiten van je gitaar of de uitgang van een ander effect op deze ToneCore. Mono-signaalbronnen要去je op de MONO/L-connector van de Echo Park aansluiten.Net zoals bij de meeste pedalen worden de ToneCore ingeschakeld, wameer je hier een jack aansluit. Zolang je het ToneCore-pedaal Niet nodig heb, mag je niets op deze connectors aansluiten.

Uitgangen

Gebruik een standaardkabel voor het aansluien van deze connector op een gitaarversterker of een ander effectpedaal. Voor een mono-verbinding moet je de MONO/L-connector gebruiken.

Voetschakelaar

Hiermee kun je het effect in- en uitschakelen. Hij kan bovendien voor het tappen van het tempo worden gebruikt.

Echo Park-Pilotenhandboek

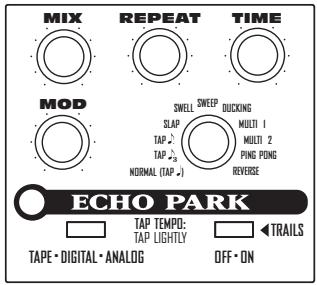

MIX

REPEAT

TIME

MOD

SWELL SWEEP

DUCKING

SLAP

TAP TAP

NORMAL (TAP)

MULTI

MULTI 2

PING PONG

REVERSE

ECHO PARK

TAP TEMP0:

TAP LIGHTLY

TAPE · DIGITAL · ANALOG

TRAILS

OFF·ON

Modelkeuzeschakelaar

Met deze schakelaar kun je de werkung van de virtuele circuits wijzigen. Je Echo Park bevat namelijk drie verschillende sounds.

"Tape" zorgt voor die typisch warme sound van een bandecho. Omdat de hoge tonen bij elkherhaling worden gedempt, worden het geluid steeds doffer - dat is pas "vintage". Alleen hoef je de tape Niet更是 verwangen!

"Digital" zorgt voor die heldere herhalingen van een typische digitale delay.

"Analog" staat voor die typische "bucket brigade"-sound van een analogog delayedpaal. Zelfs de lichte verworming is aanwezig.

Trails-schakelaar

Activeer dazu schakelaar, als Echo Park de herhalingen keurig moet lately uitsterven, wanneer je het efect uitschakelt.

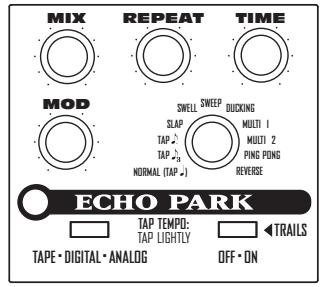

Bedieningsorganen

Tap Tempo-functie

Zorg er met je sterke rechter voet voor dat de echo's keurig in de maat lopen! De voetschakelaar van je ToneCore heeft namelijk twee functies. De ene dient voor het instellen van het tempo. Ziehier hoe het allemaal werk:

• Door de voetschakelaarlicht in te drukken stel je de vertragingstijd in. Met de eerste twee "taps" leg je al het tempo vast. Trap je de voetschakelaar binnen de 3 Seconden nog een aantal keren in, dan worden de snugheid aangepast.
• Door de voetschakelaar—helemaal in te trappen schakel je het effect in of UIT.

• Wonneer je de tap-functie voor het instellen van de vertragingstijd gebruikt, worden de instelling van de Time-regelaar genegeerd. Draai je daarna aan de Time-regelaar, dan worden echter weer diens instelling gezehanteerd.

• De indicator van de Echo Park knippert in de maat van de slenelheid: groen, wonneer het effect actief is, en oranje, als het uit staat. De indicator geeft.altijd de kwartnoottellen aan.

Details i.v.m. de Tap Tempo-functie: In de regel luidt het instelbereik van de vertragingstijd 53ms 2500ms

Ziehier enkele uitzonderingen:
Achtste triol= 13ms~833ms
Gepunte achtste noot= 30ms~1875ms
Slap= 10ms~625ms

Echo Park-Pilotenhandboek

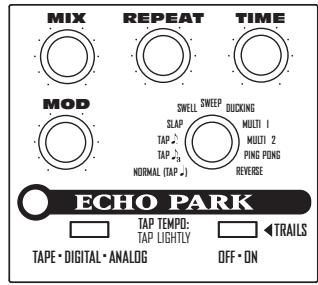

MIX

REPEAT

TIME

MOD

SWELL SWEEP

DUCKING

SLAP

MULTI I

MULTI 2

PING PONG

L (TAP)

REVERSE

ECHO PARK

TAP TEMPO:

TAP LIGHTLY

TAPE-DIGITAL-ANALOG

OFF·ON

Mix

Draai deze regelaar maar rechts om de echo's harder te zetten enaar links om ze stiller te zetten.

Repeat

Hiermee kun je het aantal herhalingen instellen: van 1 tot oneindig, wonneer de regelaar zich helemaal rechts bevindt.

Time

Hiermee bepaal je de afstanden:tussen de echo's voor beide kanalen: 53ms (dicht bij elkaar) tot 2,235s (veruit elkaar).Draai ook eensijdens de weergave van een audiosignal aan deze regelaar. Het dan optredende effect is zeer de moeite...De maximale vertragingstijd van de Echo Park (2,5 seconden) kan alleen via de Tap Tempo-functie worden ingesteld.

Bedieningsorganen

Mod

Hiermee voorzie je de herhalingen van wat modulatie. Elk model beschikt trouwens over een eigentype stereomodulatie:

Keuze te over! De Echo Park biedt een groot+aantal opties:

Normal: Je taps worden als kwartnoten beschouwd, zodat de herhalingen precies in de maat van je taps worden weergegeven.
- Tap (achtste triool): Hier tap je weliswaar kwartnoten, maar die worden wel omgezet in 1/8-triolen. Te gek, noch?
- Tap (gepunte acheste noot): Jij tapt nog steeds kwartnoten, maar de echo's worden als gepunte 1/8-noten weergegeven.
- Slap: Dit is een snelle "slapback"-echo. Bij keuze van dit model luidt het instelbereik van de TIME-regelaar 10 150ms . De getapte 1/4-noten worden omgezet in 1/16-noten.

• Swell: Ziehier een delay-effect met een korte fade-in (zweeffect) voor de herhalingen. Dromerig.
• Sweep: Hier worden de herhalingen door een "sweepend" filter bewerkt. Moet je zeker eens proberen!
• Ducking: Het volume van de herhalingen worden automatisch verminderd, wanneer je zich voelspeelt. Als ijstopt, is het volume van de herhalingen weer normalaal. Hiermee voorkom je een ondoortzichtig geluid.
  Multi I*: Hanteert verzillende delaylijnen die voor een meeslepend ritme zorgen.
• Multi 2*: Hetzelfde, maar dan met andere ritmische figuren.
• Ping pong*: De herhalingen worden afwisselend via links en rechts weergegeven.
• Reverse: Herinner je je nog die vreme dechterstevorenpartijen van weleer? Die zich terug van wegweest. Vooral live maak je hiermee gegarandeerd indruk.

Functies met een sterretje (^*) combineren de linker en rechter ingang en bewerken het waaruit resulterende monosignal. Het "droge" ingangssignal blibtECHter stereo.

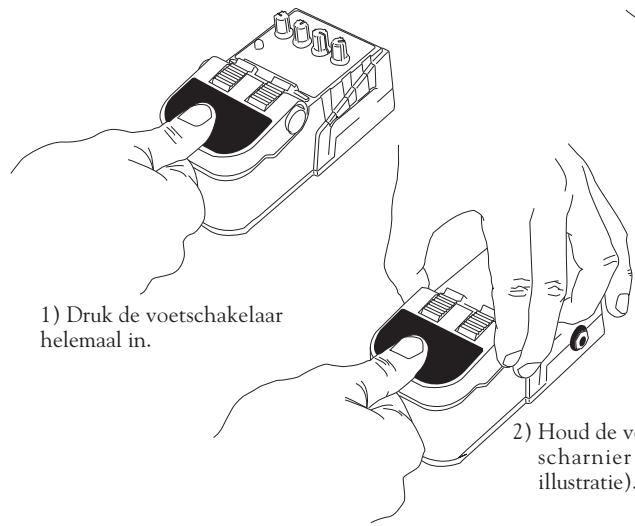

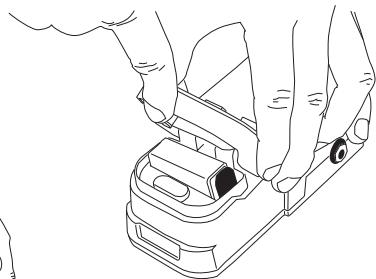

Instructies voor het verrangen van de batterij

3) Houd het scharnier ingedrukt, verwijl je de voetschakelaar opklapt.

2) Houd de voetschakelaar vast, verwijl je het scharnier aan beiden kanten indrukt (zie illustratie).

Instructies voor het verwangen van de batterij

Adapter

Als je een optionele adapter, zoals bv. de DC-1 van Line 6 gebruikt, hoef je nooit meer een 9V-batterij te kopen! Die adapter is trouwens voor de meeste 9V-effect-pedalen geschikt. Wanner je een adapter aansluit, worden de batterij Niet更是 aangesproken.

VOEDING

Min. Nominal Max.

Spanning

6 VDC

9.6 VDC

16 VDC

Stroom

@ 9.6VDC

40mAADC

60mADC

100mADC

Opgen. vermogen

@ 9.6VDC

0.4W

0.6W

1W

Echo Park-Pilotenhandboek

Enkele voorbeelden

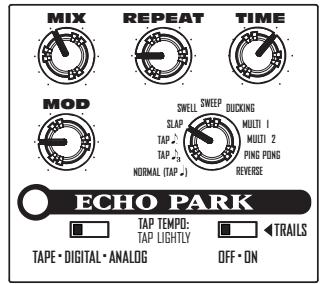

Slappy-Verb

Haal wat brillantine, trek je bluejeans nog een aan, koop een pakje Camel (zonder filter) en toen de wereld dat jepecies weet hoe rockabilly moet klinken.

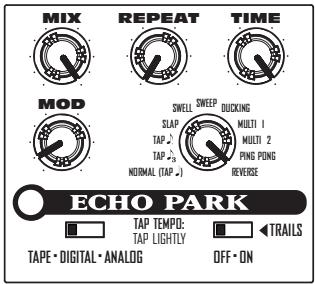

Dynamische delay ("ducking")

Ziehier een handige truc om te voorkomen dat je helemaal verdinkt in de echo's. Wanneer je zich speelt, verminder het volume van de herhalingen. En als ij even pauzeert, worden de herhalingen waar luider.

Terug maar de jaren 60

Ziehier hoe je spel met een tijdmachine opneemt, die even teruggaat maar een bekende studio (anno 1966 of zo), je lick omdraait en weeer -achterstevoren- terugstuur网点 je Echo Park. Laat je gewoon even gaan...

Echo Park-Pilotenhandboek

Registree je product nu meteen op www.line6.com/register. Of vul de bijevoegde registratiekaart in en stuur ze met de post op. Dan beschikken we over alle belangrijke gegevens en kunnen we je eventuele sneller helpen. Bovendien kunnen we je dan op de hoogte houden van productverbeteringen, neue producten en andere belangrijke weetjes. Bedankt voor de moeite en succes met je muziek!

Line 6, Inc. ("Line 6"), garandeert dat dit product, indien het bij een erkende Line 6-dealer in de VS of Canada werd gekocht, geen enkel gebrek vertoont en, vanaf de dag van de oorspronkelijke aankoop, gedurende een (1)aar geen enkele ingreep behoeft. Gebruikers in andere landen konnen bij de Line 6-dealer, waar ze het product gekocht hebben, informatie inwinnen over de plaatselijke garantiebepalingen.

Tijdens de garantieperiode heeft Line 6 hetrecht om producten hetzij te herstellen, hetzij te verrangen, als er spreke is van een defect.

Line 6 behoudt sich hetrecht voor om een terugestuurd product zonder voorafgaande kennisgeving te updaten en alle voor een productverbeteringoodzakelijkdealhandelingui te voeren. Line 6 heeft hetrecht gebruikte onderdelen voor herstellingen of werken in het kader van de garantiebapelingen te gebruiken.

Deze garantie geldt voor de eerste koper, die het product bij een erkende dealer heeft aangekocht. De garantie kanchal overgaan op de persoon, die het product op een later tijdstrip koopt, indien dit binnen de garantieperiode gebeurt en indien de nieuwe eigenaar Line 6 waarvan d.m.v. de volgende documenten op de hoogte brengt: (i) alle geevens voor de registratie van de garantie (zie de garantiekaart) in naam van de{nuiw eigenaar,(ii) een bewijs voor de wettelijkde overdracht opgemaakt binnen de 30 dagena aanekoop,(iii) een fotokopie van de originele factuur. Line 6 bepaalt als enige of de garantie al dan Niet overgaat op de nuiw eigenaar.

Dit is de enige garantie waar jijrecht op hebt. Bij deze verbiedt Line 6 alle personen, met inbegrip van dealers en vertegenwoordigers, om in naam van Line 6 verantwoordelijkheid op te nemen of waarborgen te geven die buiten het bestek van deze bepalingen vallen.

Garantiebepalingen

Line 6 heeft op elk moment hetrecht om een bewijs van de oorspronkelijke aankoop in de vorm van de originele factuur of een ontvangstbewijs te eisen.

Herstellungen en onderhoudswerken aan Line 6-apparaten mogen uitsluitend in de fabrik of door een erkende herstellungsdienst worden uitgevoerd. Line 6 besl ist enige of een herstellungsdienst de voorgestelde herstellung al dan Niet mag uitvoeren. Bij het uitvoeren van Niet toegelaten onderhoudswerken, herstellungen of wijzigingen aan het productervalt de garantie onmiddelijk.

AANSPRAKELIJKHEID EN BEPERKING VAN DE GARANTIEBEPALINGEN

DE HIERBOVEN VERMELDE PUNTEN VORMEN DE ENIGE GARANTIE, DIE LINE 6 AAN HAAR EINDKLANTEN GEEFT. ZIJ VERVANGEN ALLLE ANDERE EVENTUEL EERDER TOEGEKENDE GARANTIES. ER WORDT GEEN ENKELE STILZWIJGENDE GARANTIE GEGEVEN, MET INBEGRIP VAN DE GARANTIE DAT DIT PRODUCT EENVERKOOPSWAARDE HEEFT OF VOOR EEN BEPAALDE TOEPASSING GESCHIK IS, DIE NIET BINNEN HET BESTEK VAN DE GARANTIEBPALINGENVALT. NA AFLOOP VAN DE UITDRUKKELIJK VERMELDE GARANTIEPERIODE (1 JAAR) HEEFT LINE 6 GEEN ENKELE STILZWIJGENDE OF UITDRUKKELIJEK VERPLICHTING MEER TEGENOVER DE KOPER. LINE 6 KAN NIET AANSPRAKELIJK WORDENGESTELD VOOR TOEVAILLAGE OF ANDERE SCHADE GELEDEN DOOR DE KOPER OF DERDEN, MET INBEGRIP -MAAR ZONDER BEPERKEND TE ZIJN-VAN FINANCIEEL VERLIES, WINSTDERVING OF ANDERE SCHADE DIE TE WJTIEN ZOUDEN KUNNEN ZIJN AAN HET GEBRIUK VAN DIT PRODUCT, ZELFS AL GEBEURDE DIT OP DE JUISTE MANIER. LINE 6 STAAT NIET INVOOR KOSTEN I.V.M. EISEN OF RECHTSZAKEN MET BETREKKING TOT DE VOORGAAANDE GARANTIEBPALINGEN. In bepaalde streken is het bij wet verboden om de aansprakelijkheid voor toevallige of bedrijfschadc q.d. de garantieperiode te beperken. Sommige bepalingen hierboven zich du eventuelt Niet van toepassing op jouw geval. Via deze garantie verwerf ij specifie juridische rechten plus eventuelt bijkomende rechtten die volgens de wetgeving in jouw land of streek verplicht存在问题. Hoe dan ook: deze garantie geldt enkel voor producten die in de Verenigde Staten van Amerika of Canada aangekocht en begruikt worden. Line 6 kan niet aansprakelijk worden gesteld voor schade de verlies die/dat weijten is aan nalatigheid of kwaad opzet van het transportbedrivif of zijn agenten. Eventuele transportschade of verlies moet dan ook worden verhaald op het transportbedrivij.

Dienst na verkoop

Alvorens contact op te nemen met het serviceteam van Line 6 verdient het aanbeveling om deze handleiding aandachtig door te nemen. Misschien bevat dit document al het antwoord op je vraag. Bijkomende inlichtingen vind je op de Support-pagea van de Line 6-site (www.line6.com/support). Die bevat zichs een FAQTRAQ-systeme metzoekfunctie om de benodigde gevevens in een mum vanarend te vinden.

Wil je toch liever met een mens van Line 6 praten? Noteer dan het serialummer en zet, alvorens ons te bellen, even alle dingen, die je wilt vragen, op papier om niets te vergeten. Gebruikers in de VS en Canada kuren ons bellen op het nummer [phone],ussen 8 en 17 uer, maandag tot vrijdag (PST). Gebruikers in andere landen kurenterecht bij de dealer waar ze het product gekocht hebben. Onder www.line6.com vind je een overzicht van alle Line 6-dealers in je buurt.

Voor support vanuit de fabriek

Line 6 aanvaardt alleen producten waarvoor een "return authorization"-nummer (RA) werk aangevraagd. Producten, die zonder RA-nummer bij ons toekomen, worden meteen en op jouw kosten terugestuurd. Gebruikers in de VS kuren ons bellen op het nummer [phone] (of hun vraag via ons FAQ-systemeop www.line6.com/support stellen). Wij delen je dan mee of je het product moet terugsturen aan Line 6 of contact要去 opnemen met een erkende herstellingsdienst. Gebruikers, die in Europa wenon, kuren contact opnemen met Line 6 U.K.: [e-mail] of bellen naer [phone]. Als je ergens anders woont, kun je terecht bij de plaatselijke importeur. Weet je Niet precie wa dat is of waar je hem vindt, bel ons dan op het nummer [phone] of zoek zich adres op www.line6.com/support.
