Manuel de pilotage pour Echo Park © 2004, Line 6, Inc.

Lisez attentivement ces informations importantes liées à la sécurité.

Conservez ce manuel en lieu sûr pour toute référence ultérieure. Avant d'utiliser votre ToneCore, lisez attentivement les consignes d'utilisation et de sécurité ci-dessous. 1. Respectez tous les avertissements imprimés sur la pédale et dans ce Manuel de pilotage ToneCore. 2. Branchez l'adaptateur secteur en option à une prise de courant de 100~120V ou 200~240V 47~63Hz (selon la tension d'utilisation figurant sur l'adaptateur secteur en option). 3. N'effectuez aucune opération d'entretien autre que celles préconisées dans ce Manuel de pilotage ToneCore. Faites réparer ce produit s'il a subi un dommage, notamment: • si le cordon d’alimentation ou sa fiche est endommagée; • si du liquide ou des objets ont pénétré dans l'appareil; • si ce produit a été exposé à la pluie ou à de l'humidité; • si l'appareil ne fonctionne pas normalement ou si ses performances baissent de manière significative; • si ce produit est tombé ou son boîtier est endommagé. 4. Ne placez jamais l'appareil à proximité de sources de chaleur comme des radiateurs, des poêles ou tout autre appareil produisant de la chaleur. 5. Veillez à ne jamais laisser d'objet ni de liquide pénétrer dans le boîtier de l'appareil. Ne placez et n'utilisez jamais ce produit à proximité d'eau. 6. Débranchez l'adaptateur du secteur si vous ne comptez pas l'utiliser pendant une période prolongée. Débranchez aussi l'adaptateur en cas d'orage. 7. Nettoyez ce produit avec un chiffon humide. 8. Utilisez exclusivement les fixations/accessoires préconisés par le fabricant. 9. Une écoute prolongée à haut volume peut provoquer une perte d'audition et/ou des dommages irréversibles de l'ouïe. Consommez toujours le volume d'écoute avec modération.

Manuel de pilotage pour Echo Park

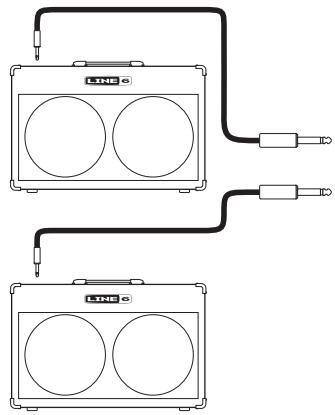

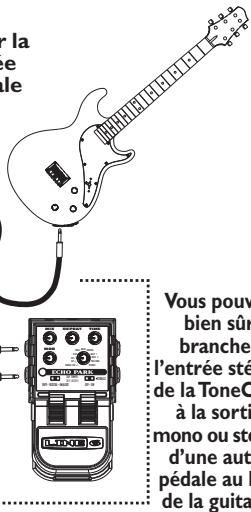

Vous pouvez envoyer vos effets en mono à un ampli standard ou à une configuration stéréo.

Veillez à brancher la guitare à l’entrée mono de la pédale

MIX REPEAT MOD TIME Vous pouvez bien sûr brancher l’entrée stéréo de la ToneCore

à la sortie mono ou stéréo d’une autre pédale au lieu de la guitare.

Connexions et témoin de mise sous tension

Bienvenue ! Et merci d’avoir choisi la pédale delay Line 6 Echo Park comme compagnon. Témoin de mise sous tension/d’effet activé-coupé Le témoin de mise sous tension de la pédale ToneCore utilise trois couleurs pour indiquer l’état de la pédale: •VERT (clignotant)– L’effet est utilisé (activé). Le témoin clignote pour indiquer le temps de retard. •JAUNE (clignotant)– L’effet est contourné (coupé). Le témoin clignote pour indiquer le temps de retard. •ROUGE (clignotant)– La pile doit être remplacée. L’indication d’usure de la pile a priorité sur les autres. Prise d’alimentation Branchez un adaptateur Line 6 compatible ToneCore disponible en option comme le DC-1 et vous n’aurez plus jamais besoin d’une pile 9V!

Servez-vous d’un câble de guitare standard pour y brancher votre guitare ou la sortie d’un autre effet pour le combiner à l’effet ToneCore. Si vous envoyez un signal mono à l’Echo Park, utilisez la prise MONO/L. Comme pour la plupart des pédales, l’insertion d’une fiche dans cette entrée met la pédale ToneCore sous tension. Débranchez les deux prises d’entrée quand vous n’utilisez pas la pédale ToneCore. Sorties (OUT) Servez-vous d’un câble de guitare standard pour y brancher les entrées d’un ampli de guitare ou celles d’un autre effet placé avant l’ampli. Pour un usage mono, utilisez la prise MONO/L. Commutateur au pied Actionnez-le pour activer ou couper le traitement du signal. Voyez la section Tap Tempo pour savoir comment régler le timing avec le pied.

Manuel de pilotage pour Echo Park

MIX REPEAT MOD TIME Tape vous offre toute la chaleur d’un écho à bande classique. L’aigu se détériore avec chaque répétition, dans le plus pur style d’écho à bande. Et vous ne devez jamais changer les bandes!

Digital propose des échos d’une fidélité numérique cristalline. Analog produit un écho analogique vintage en cascade avec un son saturé plus sombre.

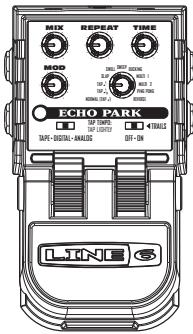

Actionnez ce sélecteur pour reconfigurer les circuits virtuels du Echo Park et bénéficier de trois “crus» nettement différents.

Activez-le pour laisser le traitement Echo Park s’achever et conserver la chute de l’écho quand vous coupez l’effet.

Tap Tempo Mettez votre pied au travail et rythmez vos échos en suivant le groove! Le commutateur ToneCore à double action vous permet de taper deux fois dessus pour aligner les échos sur le tempo du morceau. Voici ce qu’il faut savoir: • Que l’effet soit activé ou contourné, vous pouvez taper légèrement sur le commutateur pour déterminer le temps de retard. Vos deux premières frappes déterminent le tempo. Les frappes supplémentaires intervenant dans les 3 secondes sont incluses dans la moyenne. • Les frappes sont ignorées si le commutateur est enfoncé à bout de course pour activer/couper le traitement du signal. •Chaque fois que vous utilisez la fonction Tap Tempo pour changer le delay, la valeur tapée a priorité sur le réglage de la commande Time. Chaque fois que vous actionnez la commande Time, ce réglage a priorité sur celui établi avec la fonction Tap Tempo.

• Le témoin de la pédale Echo Park clignote selon le tempo choisi; elle clignote en vert quand l’effet est activé et en jaune quand il est contourné. Le témoin clignote toujours sur un rythme de noires.

Précisions concernant le temps de retard avec Tap Tempo: Généralement, le temps de retard peut aller de 53ms à 2500ms. Exceptions: Triolet de croches= de 13ms à 833ms Croche pointée= de 30ms à 1875ms Slap= de 10ms à 625ms Manuel de pilotage pour Echo Park

Manuel de pilotage pour Echo Park

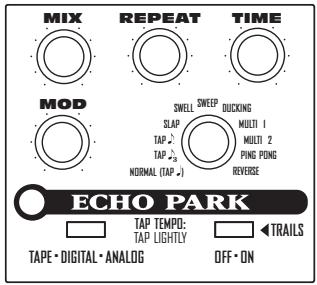

MIX REPEAT MOD TIME Mix

Tournez la commande vers la droite pour obtenir des échos plus forts ou vers la gauche pour des échos moins forts. Repeat Vous pouvez avoir 1 répétition minimum et aller jusqu’à un nombre infini quand la commande est au maximum. Time Cette commande permet de déterminer l’intervalle entre les échos: il peut aller de 53 millisecondes (très proches) à 2,235 secondes (très éloignés) par côté. Actionnez cette commande et écoutez les changements du temps de retard. Vous pouvez utiliser la fonction Tap Tempo (voyez la page précédente) pour atteindre le temps de retard maximum proposé par Echo Park, à savoir 2,5 secondes.

Mod Tournez cette commande pour obtenir une délicieuse modulation stéréo de vos échos. Chaque modèle a son propre type de modulation stéréo: • Analog a un effet Vibrato • Digital a un effet Chorus • Tape a un effet Wow & Flutter Sélecteur de fonctions Une avalanche d’options! Echo Park vous propose des options à la pelle: • Normal: vos frappes sont considérées comme des noires: vous entendez donc les échos à la vitesse à laquelle vous avez tapé sur le commutateur. • Tap Croche pointée: Vous tapez des noires et les échos vous reviennent sous forme de croches pointées. • Tap Triolet de croches: Ce réglage vous permet de taper sur un rythme de noires mais les échos sont produits sous forme de triolets de croches. Super! • Slap: Echo rapide. La plage de la commande Time change automatiquement et propose 10~150 millièmes de seconde. Vous pouvez taper des noires et obtenir des échos de doubles croches.

• Swell: Augmente le volume automatiquement avec les échos. Un rêve.

• Sweep: Ajoutez ce filtre à balayage à la boucle de réinjection de vos échos et vous serez content de l’avoir fait! • Ducking: Le volume des échos est réduit tant que vous jouez et augmente quand vous vous arrêtez. Cela permet d’éviter des sons confus. • Multi 1*: Utilise des “battements” à retards multiples pour créer un motif rythmique avec les échos. • Multi 2*: Autre variation rythmique multibattement. • Ping pong*: Alternance entre la gauche et la droite. • Reverse*: Cet effet retourne le signal d’entrée et vous le renvoie inversé. Impressionnant en concert. Les fonctions marquées d’un astérisque (*) combinent les entrées gauche et droite pour le traitement: le signal d’effet sort donc en mono tandis que le signal original reste stéréo.

Instructions pour le remplacement de la pile

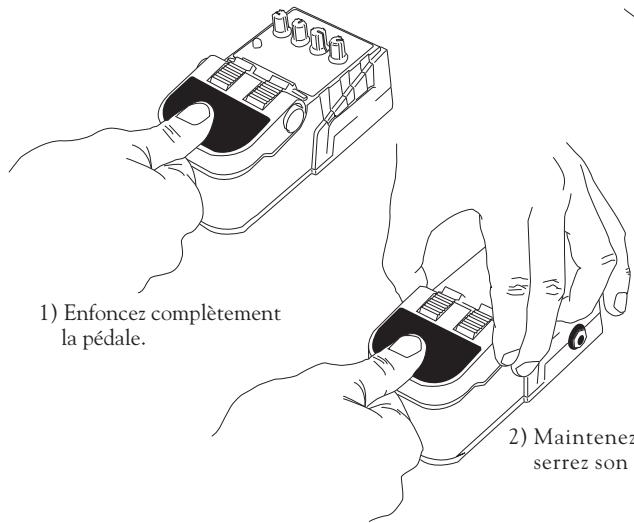

1) Enfoncez complètement la pédale.

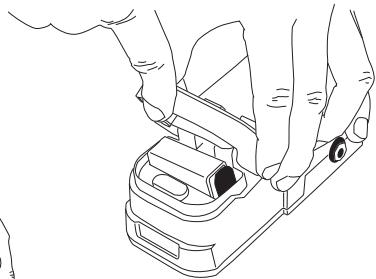

3) En serrant l’axe, soulevez la pédale pour accéder au compartiment de la pile.

2) Maintenez la pédale enfoncée et serrez son axe de part et d’autre.

Instructions pour le remplacement de la pile

Adaptateur secteur Branchez l’adaptateur Line 6 DC-1 disponible en option et vous n’aurez plus jamais besoin d’une pile 9V! Il est également compatible avec la plupart des pédales 9V DC. L’utilisation de l’adaptateur déconnecte la pile.

ALIMENTATION Manuel de pilotage pour Echo Park

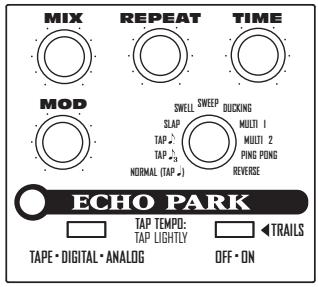

MIX MOD REPEAT TIME Notez ci-dessus les réglages du sélecteur et des commandes pour vos sons favoris.

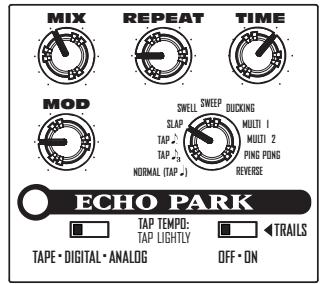

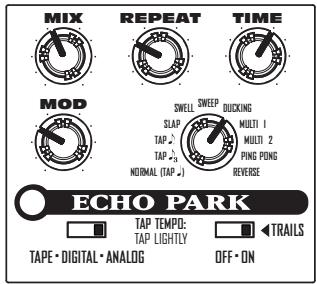

TRAILS OFF • ON Slappy-Verb

Plaquez vos cheveux en arrière, glissez un paquet de Camel sans filtre dans la manche roulée de votre chemise et choisissez ce réglage pour un rockabilly super cool avec échos “slap back”.

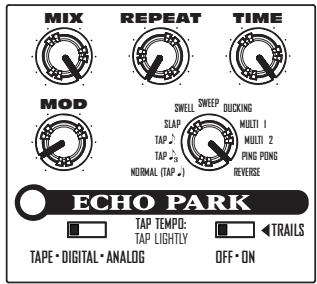

MIX MOD REPEAT TIME Retard dynamique (Ducking)

Solution miracle pour empêcher que votre son ne soit dépassé par les échos. Le volume des échos diminue lorsque vous jouez et augmente quand vous vous arrêtez.

MIX MOD REPEAT TIME Inversion des années ‘60

Ce réglage fait faire un voyage dans le temps à votre son: il passe par un studio groovy de 1966 qui l’enregistre sur bande puis inverse la bande et le renvoie dans l’Echo Park. Laissez-vous emporter…

Manuel de pilotage pour Echo Park

Veuillez enregistrer maintenant votre achat sur le site www.line6.com/register. Ou remplissez et renvoyez-nous la carte d’enregistrement incluse. Le renvoi de la carte d’enregistrement nous permet d’accélérer la résolution d’un problème et de vous tenir au courant des dernières innovations, mises à jour ou de vous donner d’autres infos. Merci d’avance pour l’enregistrement de votre acquisition et bonne chance pour votre musique! Line 6, Inc. (appelé ci-après “Line 6”) garantit que votre nouveau produit Line 6, pour autant qu’il ait été acquis auprès d’un revendeur Line 6 agréé aux USA ou au Canada, ne pourra présenter le moindre défaut matériel et de fabrication durant une période d’un (1) an à partir de la date de l’achat original. Les acquéreurs résidant ailleurs qu’aux Etats-Unis ou au Canada peuvent s’adresser à leur revendeur Line 6 pour en savoir plus sur les conditions de garantie locales. Durant la période de garantie, Line 6 se réserve le droit, après examen de l’appareil, de le réparer ou de le remplacer si Line 6 a pu établir qu’il était défectueux. Line 6 se réserve expressément le droit de mettre à jour les appareils donnés en réparation et d’en optimiser le design ou le fonctionnement et ce, sans avertissement préalable. Line 6 se réserve le droit d’utiliser des pièces et des assemblages de récupération pour effectuer les réparations couvertes par la garantie. Cette garantie n’est valable que pour l’acquéreur de première main qui a acheté le produit chez un revendeur agréé. Cette garantie peut toutefois s’étendre à l’acquéreur de seconde main à condition que la transaction de seconde main ait lieu avant expiration de la garantie et que le second acquéreur renvoie les données suivantes à Line 6: (i) toutes les informations du formulaire “Warranty Registration” (reprises sur la carte d’enregistrement), (ii) une preuve univoque du changement de propriétaire dans les 30 jours suivant la transaction et (iii) une photocopie de la facture originale. Line 6 se réserve le droit exclusif d’accepter ou de refuser l’extension de la garantie au second acquéreur. Ceci est votre unique garantie. Line 6 n’autorise aucun tiers, y compris des revendeurs ou des représentants commerciaux, à endosser la moindre responsabilité ou à faire des promesses de quelque nature que ce soit au nom de Line 6.

Conditions de garantie

Line 6 se réserve le droit d’exiger une preuve de la date d’acquisition sous forme de copie datée de la facture originale du revendeur ou d’un ticket de caisse daté. Les entretiens et réparations des produits Line 6 doivent être réalisés exclusivement à l’usine Line 6 ou dans un centre de service après-vente agréé par Line 6. Line 6 se réserve le droit d’exiger une demande d’autorisation de réparation préalable aux centres de service après-vente. Toute intervention ou modification effectuée par une personne non agréée annule la garantie. RESPONSABILITÉ ET LIMITES DES CONDITIONS DE GARANTIE LA GARANTIE DÉCRITE CI-DESSUS EST LA SEULE GARANTIE OFFERTE PAR LINE 6 À SES CLIENTS. ELLE REMPLACE TOUTES LES AUTRES GARANTIES ÉVENTUELLEMENT DISPENSÉES. TOUTES LES GARANTIES TACITES, DONT LA GARANTIE DE COMMERCIALISATION ET D’ADÉQUATION À UNE FIN SPÉCIFIQUE, OUTREPASSANT LES CLAUSES SPÉCIFIQUES DE LA PRÉSENTE GARANTIE SONT EXPLICITEMENT EXCLUES. APRÈS ÉCOULEMENT DU DÉLAI DE GARANTIE (1 AN), LINE 6 N’A PLUS LA MOINDRE OBLIGATION, TACITE OU EXPLICITE, ENVERS LE CLIENT. LINE 6 DÉCLINE TOUTE RESPONSABILITÉ POUR DES DOMMAGES PARTICULIERS, ACCIDENTELS OU INDUITS, SUBIS PAR L’ACHETEUR OU TOUT TIERS, NOTAMMENT DES DOMMAGES ENTRAÎNÉS PAR UN MANQUE À GAGNER OU LIÉS À L’UTILISATION OU AUX PERFORMANCES DU PRODUIT, INDÉPENDAMMENT DE LA NATURE CONTRACTUELLE OU DÉLICTUELLE DE L’UTILISATION. LINE 6 NE PEUT ETRE TENU RESPONSABLE POUR DES FRAIS, RÉCLAMATIONS OU POURSUITES PROVOQUÉS PAR OU DÉCOULANT D’UN DES POINTS CI-DESSUS. Certains états ne reconnaissent pas l’exclusion ou la limitation des dommages accidentels ou induits ou, encore, la limitation de la période de garantie. Certaines clauses de limitation ou d’exclusion peuvent donc ne pas être d’application dans votre cas. Cette garantie vous donne des droits légaux spécifiques et l’état dans lequel vous résidez peut vous en concéder d’autres. Cette garantie ne concerne que les produits qui ont été achetés aux ÉtatsUnis d’Amérique ou au Canada. Line 6 ne peut être tenu responsable pour des dommages ou des pertes de quelque nature que ce soit causé(e)s par la négligence ou la malveillance du transporteur ou de ses partenaires contractuels. Le remboursement des pertes ou dommages subis au cours du transport incombe au transporteur. Contactez-le si nécessaire.

Avant de faire appel au service après-vente Line 6, relisez ce manuel car il peut contenir la réponse à votre problème. Vous trouverez en outre d’autres informations utiles sur le site Line 6, sous www.line6.com/support. Le système de base de données/FAQTRAQ constitue souvent la façon la plus simple et la plus rapide d’obtenir une réponse à une question donnée. Si vous préférez un contact humain, appelez l’équipe du service après-vente Line 6. Avant de décrocher, préparez cependant votre numéro de série et notez soigneusement toutes les questions que vous souhaitez poser afin de ne rien oublier. Les utilisateurs résidant aux USA ou au Canada peuvent joindre Line 6 au numéro suivant: (818) 575-3600, entre 8 et 17 heures, du lundi au vendredi (heure de la côte ouest). Les utilisateurs des autres pays peuvent contacter leur distributeur. Vous trouverez la liste des distributeurs Line 6 sur le site www.line6.com. Pour obtenir une aide de l’usine: Vous devez obtenir un numéro d’autorisation de retour ou “return authorization” (RA) avant de renvoyer quoi que ce soit à Line 6 pour réparation ou entretien. Les produits qui nous parviennent sans numéro RA sont renvoyés par retour de courrier à vos frais. Si vous habitez aux Etats-Unis, signalez le problème via le site www.line6.com/support ou appelez le (818) 575-3600 et nous vous aiderons à trouver le meilleur moyen pour réparer votre produit, que ce soit en l’envoyant à Line 6 ou en contactant un centre de service après-vente agréé. Si vous résidez en Europe, envoyez un courriel à euroinfo@line6.com ou contactez Line 6 U.K. en appelant le +44 (0)178 882 1600. Si vous résidez ailleurs que dans ces zones, veuillez contacter votre distributeur. Si vous ne savez pas qui est votre distributeur, appelez-nous au (818) 575-3600 ou utilisez la fonction de localisation des distributeurs du site www.line6.com/support.
