GEBRUIKSAANWIJZING ROTO-MACHINE LINE 6

Pilotenhandboek voor Roto-Machine

Patent Pending

LINE 6

TONE

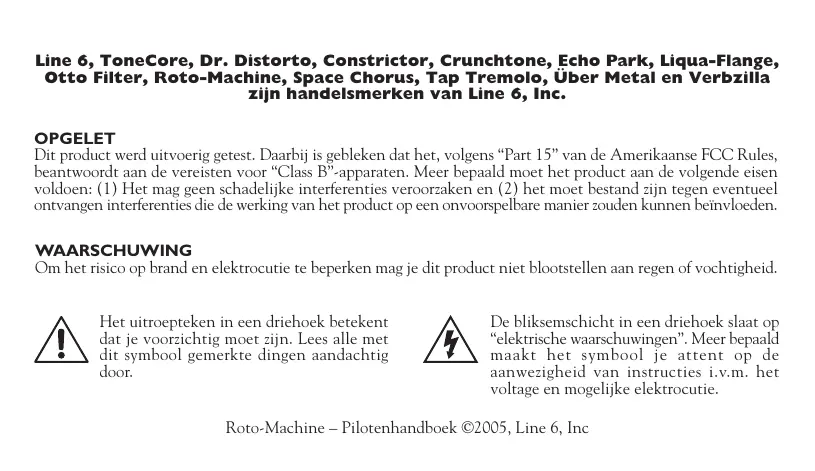

Dit product werduitvoerig getest. Daar bij is gebleken dat het, volgens "Part 15" van de Amerikaanse FCC Rules, beantwoordt aan de vereisten voor Class B"-aparaten. Meer bepaald moet het product aan de volgende eisen voldoen: (1) Het mag geen schadelijke interferenties veroorzaken en (2) het要去 bestand zichteen eventuele ontvangen interferenties die de werking van het product op een onvoorspelbare manier zonden kannen beinvloeden.

WAARSCHUWING

Om het risico op brand en elektrocutie te beperken mag je dit product Niet blootstellen aan regen of vochtigheid.

Het uitroepteken in een drihoek betekent dat je voorzichtig moet zijn. Lees alle met dit symbol gemerkte dingen aandachtig door.

De bliksemenschicht in een driehoek slaat op "elektrische waarschuwingen". Meer bepaald maakt het symbol je attent op de aanweizgeheid van instructucties i.v.m. het voltage en möglichke elektrocutie.

Lees de volgende belangrijke veiligheidsinstrumenties door. Bewaar deze instructies op een veilige plaats op.

Alvorens met de ToneCore aan de slag te gaan moet je het volgende doornemen en alle punten en suggesties behartigen:

1. Behartig alle waarschuwingen op het pedaal en in dit ToneCore-pilotenhandboek.
2. Sluit de optionele adapter alle ane op een stopcontact met een netspanning van 100-120V of 200-240V/47-63Hz (zie het merkplaatje op adapter voor de benodigde netspanning).
3. Voer enkel de in dit Tone-Core-Pilotenhandoek uitrdukkelijk vermelde handelingen uit. In de volgende gevalloen要去 het product door een erkende herstellingsdienst nagekeken worden:

als het netsnoer of de stekker beschadigd is
als er vloeistoffen of andere voorwerpen in het inwendigeterechtgekomen zich
als dit product in de regen gestaan heeft of nat is geworden
als dit product Nieteer aan behoren lijkt te werken
als het product geallen of de ombouw beschadigd is.

1. Plaats het product nooit in de buurt van warmtebronnen, zoals radiatoren, stoven of andere apparaten die tijdens het gebruik heet worden.
2. Zorg dat er geen vloeistoffen ofkleine voorwerpen in dit producterechtkomen.Zet het nooit in de buurt van water.
3. Verbreek de aansluiting van de adapter op het lichtnet, als je dit product langere vrij Niet wilt gebruiken. Dit要去 je ook bij onweer doeen.
4. Maak het product met een vochtige doek schoon.
5. Gebruik uitsluitend houders/accessoires die door de fabrikant uitdrukkelijk worden aanbevolen.
6. Het luisteren op een pittig volume kan leiden tot gehoorverlies - en zoiets is onomkeerbaar. Zet het volume dus nooit overdreven hard.

Roto-Machine - Pilotenhandboek

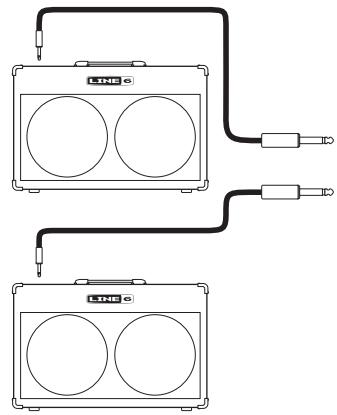

Het efectsignaal kan in mono maar een gitaarversterker of in stereo maar een ander apparaat worden uitgestuurd.

De gitaar moet je op de mono-ingang van de ToneCore aansluten.

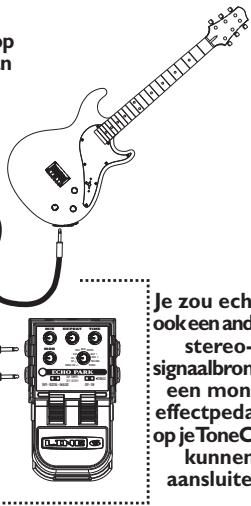

Je zou城县 ookeen andere stereosignaalbron (of een mono-effectpedaal) opjeToneCore kunnen aansluiten.

Connectors en stroomindicator

Gegroet! Bedankt om een "Roto-Machine"-pedaal van Line 6 in je leven te hebben gelaten.

Effectstatus-/stroomindicator

De stroomindicator van dit ToneCore-pedaal hanteert drie kleuren om de status aan te gehen:

GROEN (knippert)- Het effect is actief (aan). De indicator knippert in de maat van de snelheid.
- ORANJE (knippert)- Het effect staat op non-actief (bypass). De indicator knippert in de maat van de slelheid.
- ROOD (knippert) - De batterij要去 verrangen worden.

Deze spanningswaarschuwing heeft.altijd voorrang.

Adaptereraansluiting

Als je een optionele ToneCore-compatible adapter, zoals bv. de DC-1 van Line 6 gebruikt, hoef je nooit meer een 9V-batterij te kopen!

Ingangen

Gebruik een standaardkabel voor het aansluiten van je gitaar de uitgang van een ander effect op deze ToneCore. Mono-signaalbronnen moet je op de MONO/L-connector van de Roto-Machine aansluiten. Zoals de meeste pedalen worden de ToneCore meteen ingeschakeld, wanneer je hier een jack aansluit. Zolang je het ToneCore-pedaal Niet nodig hebt, mag je niets op deze connectors aansluiten.

Uitgangen

Gebruik standardkabels voor het aansluien van deze connectors op de ingangen van je gitaarversterker of een ander effectpedaal. Voor een mono-verbinding moet je de MONO/L-connector gebruiken.

Voetschakelaar

Hiermee kun je het effect in- en uitschakelen. Zie de informatatie over de voetschakelaar verderop voor details i.v.m. het kiezen van de hoge en lage snelheid.

Roto-Machine-Pilotenhandboek

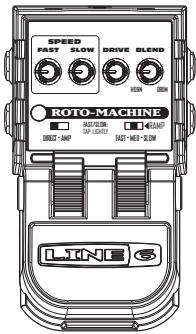

SPEED
FAST

SLOW

DRIVE

BLEND
DRUM HORN

ROTO-MACHINE

RAMP

FAST/SLOW:

SOFT TAP

FILTER

FAST-MED-SLOW

145·L16·122

Als je (met de voetschakelaar) de hoge snelheid kiest,\ wordt het zwengelen van het effect (simulatie van de\ hoorn- en drumrotatie) door deze instelling bepaald. Draai hem verder waar rechts om de snelheid op te\ voeren. Het instelbereik van deze regelaar is zo gekozen\ dat een overlapping met de SLOW-snelheid onmogelijk\ is.

SLOW

Als je (met de voetschakelaar) de lage snelheid kiest, wordt de snelheid van het effect (simulatie van de hoorn- en drumrotatie) door deze instelling bepaald. Draai hem verder waar rechts om de snelheid op te voeren. Het instelbereik van deze regelaar is zo gekozen dat een overlapping met de FAST-snelheid onmogelijk is.

DRIVE

Hiermee bepaal je hoe sterk de buizensimulatie van de Roto-Machine要去 oversturen. Draai hemaar rechts voor dat typische Leslie-gegrom.

BLEND

Hiermee regel je de volumebalans:tussen de hoorn en de draaiende drum.Draai hem verderaar rechts ommeer "hoorn" te horen. Draai hemaar links,als jeeer woofersound wil.

RAMP-schakelaar

Hiermee bepaal je hoe snel het effect van de hoge waar de lage snelheid (en vice versa) gaat.

FILTER-schakelaar

Kies hier de speaker, die de Roto-Machine要去 simuleren.

Voetschakelaar met twee functies

Druk de bovenste voetschakelaar Licht in om afwisselend de hoge en lage snelheid van de Rotomachine te kiezen. Trap hem hard in om het effect afwisselend in en uit te schakelen.

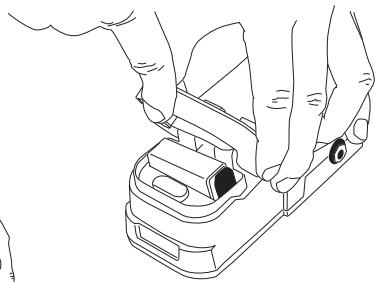

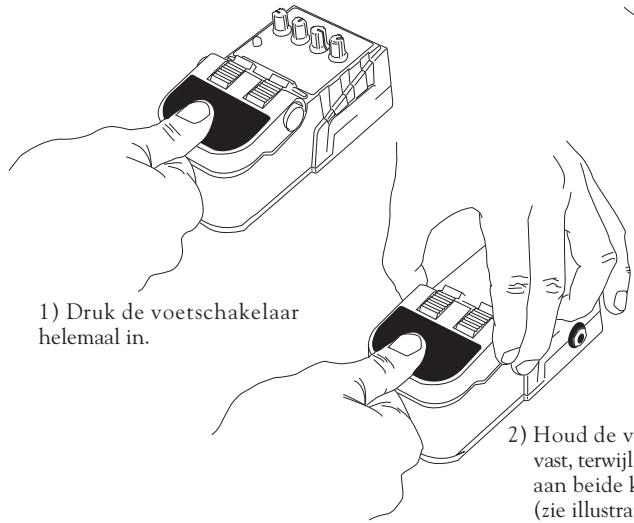

Instructies voor het verrangen van de batterij

3) Houd het scharnier ingedrukt, verwijl je de voetschakelaar opklapt.

Instructies voor het verwangen van de batterij

Adapter

Als je een optionele adapter, zoals bv. de DC-1 van Line 6 gebruikt, hoef je nooit更是 een 9V-batterij te kopen! Die adapter is trouwens voor de meeste 9V-effectpedalen geschikt. Zodra je een adapter aansluit, worden de batterij neteer aangesproken.

VOEDING

Min. Nominal Max.

Om draaierig van te worden...

Ziehier zowat de ultieme draaiende speaker. Stel dit even in en schakel tussen de twee snugheden hemen en weer. Woorden schieten gewoon tekort...

Hello... Roto

Hier worden het L16-filter gebruikt, wat een beduidend "ronder" draai-effect oplevert. Nu hoef je alleen nog een paar ingewiekelde jazzkoorden te spelen! Door de voetschakelaar Licht in te trappen ga je vliegensvlug maar de hogere versnelling.

Je zult scheuren en draaien!

Met deze instellingen voeg je pakken oversturing aan het rotarygeluid toe. Met de voetschakelaar kies je afwisseldend een trage beweging en een supersnelle vibrato.

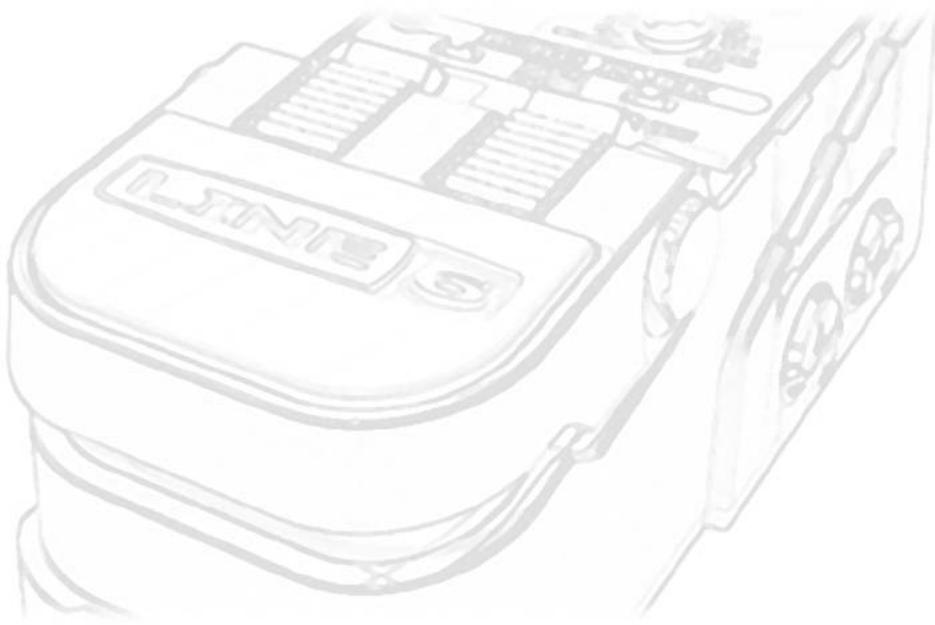

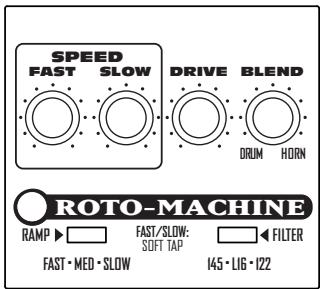

Spiekbrief voor je eigen sounds
