Pilotenhandbuch für Roto-Machine

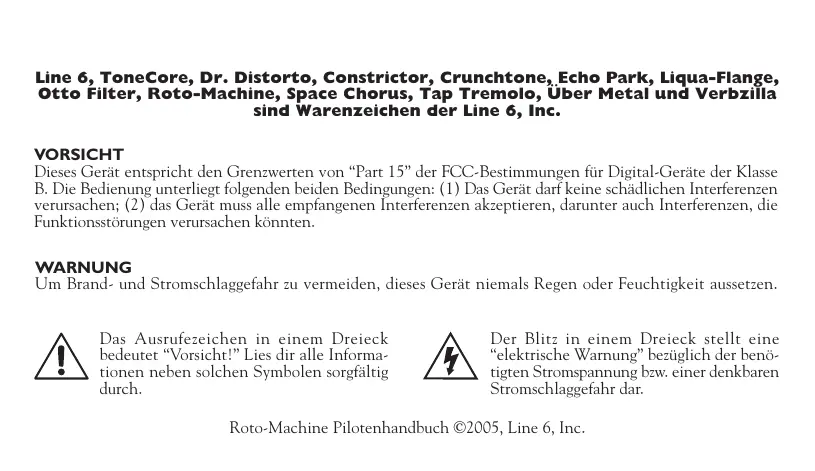

Dieses Gerät entspricht den Grenzwerten von "Part 15" der FCC-Bestimmungen für Digital-Geräte der Klasse B. Die Bediellung unterliegt folgenden beiden Bedingungen: (1) Das Gerät dar feine schädlichen Interferenzen verursachen; (2) das Gerät muss alle empfangenen Interferenzen akzeptieren, darunter auch Interferenzen, die Funktionstörungen verursachen konnen.

WARNING

Um Brand- und Stromschlaggefahr zu vermeiden, diesen Gerät niemals Regen oder Feuchtigkeit aussetzen.

Das Ausrufezeichen in einem Dreieck bedeutet "Vorsicht!" Lies dir alle Informationeniben solchen Symbolen sorgfältig durch.

Der Blitz in einem Dreieck staat eine "elektrische Warnung" bezüglich der bereits titgen Stromspannung bzw. einer denkbaren Stromschlaggefahr dar.

Vor dem Einsatz des ToneCore musst du dir alle ztreffenden Punkte und Sicherheitshinweise durchlesen.

1. Bechte alle auf dem ToneCore selbst und im Pilotenhandbuch erwähnten Warnungen.
2. Verbindes das optionsliche Netzeilur mit einer 100-120V-bzw. 200-240V/47-63Hz-Steckdose (je nachdem, welche Spannung kein Modell besteht; siehe das Typenschild des Netzteils).

3. Fuhr nur die im ToneCore-Pilotenhandbuch erwahnten Bedienvorgänge aus. In folgenden Fallen muss das Produkt zur Reparatur eingerecht werden:

4. Wenn das Netzkabel oder der Stecker beschädigt ist

5. Wenn Flüssigkeiten oder Fremdkörper in das Geräteinnere gelangt sind
6. Wenn das Produkt Regen oder Feuchtigkeit ausgesetzt war
7. Wenn sich das Gerät abnormal oder nicht mehr in vollem Umfang erwartungsgemäß verhält.

8. Wenn das Produkt hingefallen ist und das Gehäuse Schäden aufweist.

9. Stelle das Produkt niemals in die Nabe von Wärmequellen, z.B. Heizkorpern, Öfen oder anderen Geräten, die starke Hitze erzeugen.

10. Sorge damit, dass weder Fremdkörper noch Flüssigkeiten in das Geräteinnere gelangen. Verwende thises Produkt niemals in der Höhe von Wasser.
11. Lose den Anschluss des Netzeleils, wenn du das Gerät länger Zeit nicht verwenden möstest. Im Falle eines Gewitters muss der Netzanschluss gelost werden.
12. Reinige这点es Produkt nur mit einem feuchten Tuch.
13. Verwende nur Halterungen/Zubehörteile, die vom Hersteller ausrücklich empfohlen werden.
14. Setze dich niemals über langere Zeitraume hohen Schallpegeln aus, weil das zu Gehörverlust führen kann. Achte immer auf einen auch aus medizinischer Warte "vernüfgen" Pegel.

Roto-Machine Pilotenhandbuch

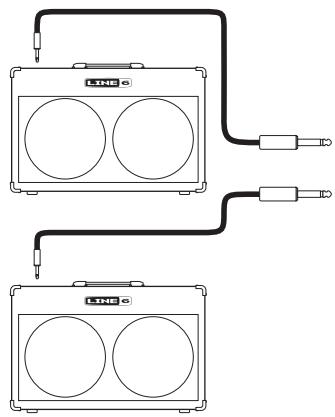

Dieses Pedal kann entweder in Mono an einenVerstärker oder in Stereo an andere Geräte angeschlossen werden.

Deine Gitarre musst du an den MonoEingang把这些 ToneCore anschließen.

Allerdings weist das

ToneCore

Pedal Stereo-

Eingänge auf,

andie man

auch Stereo-

Signale anlegen

kann.

Anschlüsse und Stromanzeige

Sei geprüft und gekäußt! Erstmal vielen Dank, dass du dich zur Adoption eines "Roto-Machine"-Pedals von Line 6 durchgerungen hast.

Effekt-/Stromdiode

Die Stromdiode zeigt den Status des ToneCore-Pedals anhand dreier Farben an:

• GRÜN (blinkt)- Der Effekt ist aktiv (an). Die Diode blinkt im Tempo der Geschwindigkeit.
  GELB (blinkt)- Der Effekt wird umgangen (aus). Die Diode blinkt im Tempo der Geschwindigkeit.
• ROT (blinkt) - Die Batterie muss ausgewechselt werden.

These Warning hat Vorrang vor allen anderen Angaben.

Netzanschluss

Wenn du hier ein (optionales) ToneCore-kompatibles Netzteil wie das DC-1 von Line 6 anschließt, brauchst du nie mehr eine 9V-Batterie!

Eingänge

Schliebe hier das Kabel deiner Gitarre bzw. den Ausgang eines anderen Effektsn, den du mit thisem ToneCore kombinierten möchtest. Mono-Signale,müssen an die MONO/L-Buchse des Roto-MachinePedals angelegt werden.Wie die meisten Tretminen wird das ToneCore eingeschaltet, sobald man hier einen Klinkenstecker anschlieB. Lose beide Verbindungen, wann immer du das ToneCore-Pedal nicht verwenden möchtest.

Ausgange

These Buchsen musst du über herkömmliche Gitarren-kabel mit dem Veränder bzw. den Eingängen eines anderen Effektpedals verbinden. Bei Mono-Verwendung nur MONO/L anschließen.

Fußschalter

Hiermit schaltest du den Effekt abwechselnd ein und aus. Der doppelt belegte Fußtaster erlaubt die Umschaltung zwischen den beiden Geschwindigkeiten.

Roto-Machine-Pilotenhandbuch

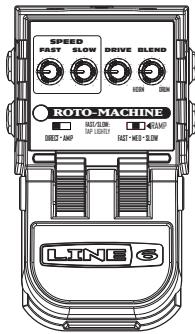

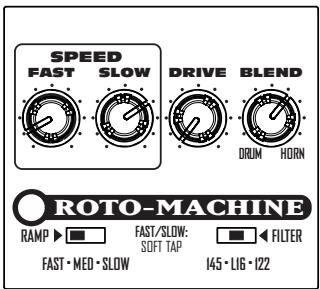

SPEED

FAST

SLOW

DRIVE

BLEND

DRUM

HORN

ROTO-MACHINE

RAMP

FAST/SLOW: SOFT TAP

FILTER

FAST-MED-SLOW

145·L16·I22

SPEED-Steuerung FAST

Bei Anwahl der hohen Geschwindigkeit (mit dem Fußtaster) bestimmst du mit FAST, wie schnell sich das simulierte Horn und der Zylinder drehen sollen. Drehe den Regler weiter nach rechts, um die Geschwindigkeit zu erhöhen. Der Einstellbereich ist so gewählt, dass eine Überlagerung des SLOW-Wertes unmöglich ist.

SLOW

Bei Anwahl der niedrigen Geschwindigkeit (mit dem Fußtaster) bestimmst du mit SLOW, wie langsam sich das simulierte Horn und der Zylinder drehen sollen. Drehe den Regler weiter nach rechts, um die Geschwindigkeit zu erhöhen. Der Einstellbereich ist so gewählt, dass eine Überlagerung des FAST-Wertes unmöglich ist.

DRIVE

Hiermit bestimmst du, wie stark die Roto-Machine zerrenarf, was dann entsprechend "rohrig" daherkommen.Drehe den Regler voll auf, wenn Leslie-maBig gebraten werdenarf.

BLEND

Hiermit regelst du die Balance zwischen dem Horn und dem Zylinder in der simulierten Box. Drehe ihn nach rechts, wenn vor allem der Hochtoner tonen soll. Der Zylinder-Sound wird entsprechend leiser.

RAMP-Schalter

Hiermit bestimmst du die Übergangsgeschwindigkeit von "FAST" zu "SLOW" - und umgekehrt.

FILTER-Schalter

Hiermit gibst du an, welche Box die Roto-Machine genau simulieren soll.

Fußtaster mit Doppelfunktion

Durch leichtes Berühren des Fußtasters wählst du abwechselnd diechnelle und langsame Roto-Machine-Geschwindigkeit. Mit einem etwas härteren Tritt schaltest du den Effekt abwechselnd ein und aus.

Auswechseln der Batterie

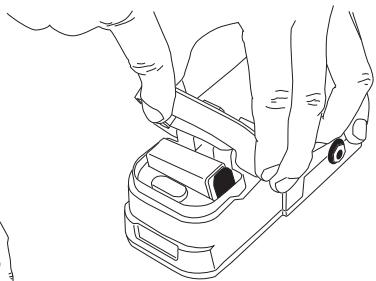

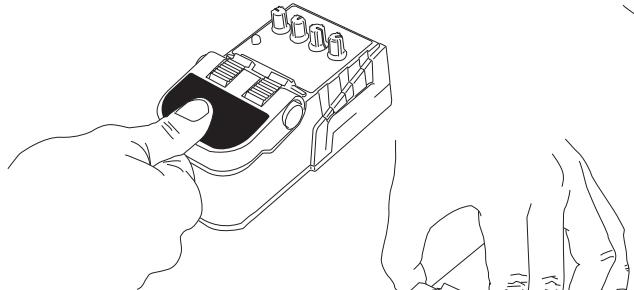

1) Drücke den Fußschalter ganz hinunter.

3) Halte die Scharniere gedrückt, während du das Pedal hochziehst.
2) Halte das Pedal fest, während du die beiden Scharniere nachinnen druckst.

Auswechseln der Batterie

Netzteil

Wenn du ein (optionales) Netzteil wie das DC-1 von Line 6 anschließ, brauchst du nie mehr eine 9V-Batterie! Das Netzteil eignet sich übrigens auch für weitere 9V-Pedale. Nach Anschieben des Netzteils wird die Batterie nicht mehr angesprochen.

STROMANFORDERUNGEN

	Min.	Nennwert	Max.
Spannung	6VDC	9,6VDC	16VDC
Strom @ 9,6VDC	40mADC	60mADC	100mADC
Leistung @ 9,6VDC	0,4W	0,6W	1W

Sound-Beispiele

...das dreht sich

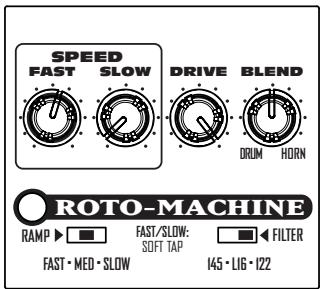

Der Sound einer Box, die den Dreh voll 'raus hat. Einfach mal einstellen und abwechselnd schnell und langsam gondeln setzen. Mehr braucht man gar nicht zu sagen. Es Funktioniert einfach.

Hello... Roto

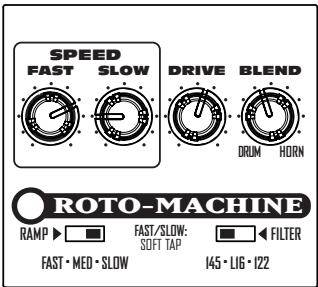

Hier wird mit dem L16-Filter ein ausgesprochen runder Sound erzielt. Und jetzt greife den halsbrecherischsten Jazz-Akkord, der dire auf Anhieb einfalt! Mit dem Fußtaster kannst du in den nachstehoheren Gang schalten.

Der Dreh mit dem Braten

Hier wird die kratzbürstige Fraktion im Handum-Drehen ruhig (na ja...) gestellt! Mit dem Fußtaster wechselt du von langsamem Wabern zuamtlichen Knödeln.

Deine eigenen Sounds

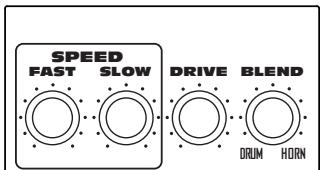

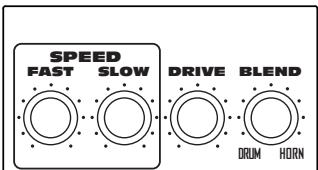

Hier kannst du die Einstellungen eigener Sounds einziehnen.

LINE 6
