Produkttyp	Fußsteuerung für Line 6 Verstärker und Prozessoren
Stromversorgung	Über das mitgelieferte FBV-Kabel oder optionales Netzteil (9V DC)
Hauptfunktionen	13 Fußschalter, integriertes Volume-/Wah-Pedal, Eingang für Expression-Pedal, LED-Anzeige, chromatischer Stimmer, MIDI-Steuerung über USB, Live-Bearbeitungsmodus für Firehawk 1500
Pflege und Reinigung	Mit einem trockenen Tuch reinigen. Feuchtigkeit und Flüssigkeiten vermeiden.
Sicherheit	Gerät nicht öffnen. Keine vom Benutzer reparierbaren Teile. Nicht Regen oder Feuchtigkeit aussetzen. Bei Gewitter oder längerer Nichtbenutzung Netzstecker ziehen.
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar. Für Reparaturen einen qualifizierten Techniker konsultieren.
Allgemeine Informationen	Marke: Line 6, Modell: FBV3, Kategorie: Musik-Effektpedal

Häufig gestellte Fragen - FBV3 LINE 6

Wie verbinde ich das FBV3 mit meinem Line 6 Verstärker?

Schließen Sie das mitgelieferte FBV-Kabel an die FBV-Buchse auf der Rückseite des Pedalboards und dann an den FBV-Eingang Ihres Verstärkers oder POD an. Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie es anschließen. Für die Verwendung mit einem Computer verbinden Sie den USB-Anschluss mit dem Mac/PC.

Wie verwende ich den chromatischen Stimmer?

Halten Sie den TAP-Schalter gedrückt, um den Stimmer zu aktivieren. Die LED-Anzeige zeigt die gespielte Note an. Spielen Sie eine leere Saite und passen Sie die Stimmung gemäß der Anzeige an. Drücken Sie erneut TAP, um den Stimmer zu verlassen.

Wie wechsele ich zwischen Wah- und Volume-Modi?

Drücken Sie die Vorderseite des Pedals, um den eingebauten Schalter zu betätigen. Die VOL- und WAH-Anzeigen links neben dem Pedal zeigen die aktive Funktion an. So können Sie zwischen Lautstärkeregelung und Wah-Effekt umschalten.

Wie bearbeite ich Presets im Live-Modus mit dem Firehawk 1500?

Drücken Sie FUNCTION, um in den Live-Bearbeitungsmodus zu gelangen. Die Schalter FS1 bis FS5 blinken. Wählen Sie den zu bearbeitenden Block (FS1=Kompressor, FS2=Reverb usw.). Verwenden Sie das Expression-Pedal oder die Tasten ▲/▼, um den Parameter anzupassen. Drücken Sie TAP, um den Modus zu verlassen.

Wie schließe ich ein externes Expression-Pedal an?

Schließen Sie ein Expression-Pedal (wie das Line 6 EX-1) an den Expression Pedal-Eingang (6,35 mm) auf der Rückseite des FBV3 an. Es ermöglicht die Steuerung zusätzlicher Parameter in den Presets.

Was bedeuten die Leuchtanzeigen?

Die LEDs der Schalter FS1-FS5 zeigen den Status der Effekte an: dauerhaft leuchtend = Effekt aktiv, aus = deaktiviert. Die VOL/WAH-Anzeigen zeigen die Funktion des Pedals an. Die Farben können je nach zugewiesenem Effekttyp variieren.

Wie setze ich das FBV3 auf die Werkseinstellungen zurück?

Die Bedienungsanleitung erwähnt kein Rücksetzverfahren. Wenn Sie Probleme haben, wenden Sie sich an den technischen Support von Line 6.

Ist es mit allen Line 6 Verstärkern kompatibel?

Das FBV3 ist kompatibel mit Verstärkern und POD-Prozessoren, die über einen FBV Shortboard-Eingang verfügen. Besuchen Sie www.line6.com für die vollständige Liste kompatibler Modelle.

Wie aktualisiere ich die Firmware des FBV3?

Laden Sie die neueste Version der Line 6 FBV Control-Anwendung von line6.com/software/ herunter und installieren Sie sie. Verbinden Sie das FBV3 über USB mit Ihrem Computer und folgen Sie den Anweisungen der Anwendung.

Was tun, wenn das FBV3 nicht reagiert oder sich nicht einschaltet?

Überprüfen Sie zunächst die Verbindung des FBV-Kabels zum Verstärker und zum Pedalboard. Stellen Sie sicher, dass der Verstärker eingeschaltet und kompatibel ist. Versuchen Sie, den Verstärker neu zu starten. Wenn das Problem weiterhin besteht, testen Sie ein anderes Kabel oder wenden Sie sich an den Support.

BEDIENUNGSANLEITUNG FBV3 LINE 6

Wichtige Sicherheitshinweise

VORSICHT

STROMSCHLAGGE- FAHR! NICHT ÖFFNEN.

WARNUNG: Um Brand- und Stromschlaggefahr zu vermeiden, niemals die Schrauben entfernen. Das Produkt niemals selbst warten. Überlassen Sie alle Wartungsarbeiten einem qualifizierten Wartungstechniker.

WARNUNG: Um Brand- und Stromschlaggefahr zu vermeiden, dieses Gerät niemals Regen oder Feuchtigkeit aussetzen.

VORSICHT: Dieses Gerät entspricht den Grenzwerten von "Part 15" der FCC-Bestimmungen für Digital-Geräte der Klasse B. Die Bedienung unterliegt folgenden beiden Bedingungen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen; (2) das Gerät muss alle empfangenen Interferenzen akzeptieren, darunter auch Interferenzen, die Funktionsstörungen verursachen könnten.

Der Blitz in einem Dreieck stellt eine "elektrische Warnung" bezüglich der benötigten Stromspannung bzw. einer denkbaren Stromschlaggefahr dar.

Das Ausrufezeichen in einem Dreieck bedeutet "Vorsicht!" Lesen Sie sich alle Informationen neben solchen Symbolen sorgfältig durch.

Bei Modifikationen, die vom verantwortlichen Hersteller nicht ausdrücklich genehmigt werden, erlischt die Nutzungserlaubnis.

Anmerkung: Dieses Gerät entspricht den Grenzwerten von "Part 15" der FCC-Bestimmungen für Digital-Geräte der Klasse B. Diese Grenzwerte garantieren einen ausreichenden Schutz vor schädlichen Interferenzen bei der Installation in einem Haus bzw. einer Wohnung. Dieses Gerät erzeugt und verwendet Radiofrequenzenergie und kann diese auch abstrahlen und dadurch Funkverbindungen stören, wenn es nicht den Anweisungen entsprechend installiert und benutzt wird. Allerdings gibt es keine Garantie, dass bei bestimmten Installationen nicht trotzdem Interferenzen auftreten können. Wenn das Gerät den Radio- oder Fernsehempfang stört, was man sehr leicht durch das Aus- und Einschalten überprüfen kann, muss der Anwender diese Störungen auf eine der folgenden Arten beheben:

—Durch die Aufstellung der Empfangsantenne an einem anderen Ort.

—Vergrößern Sie den Abstand zwischen dem Gerät und ihrem Empfänger.

—Schließen Sie das Gerät nicht an denselben Stromkreis an wie ihr Radio- oder Fernsehgerät.

—Bitten Sie ihren Fachhändler oder einen erfahrenen Radio-/Fernsehtechniker um Hilfe.

(b) Bei Modifikationen, die vom verantwortlichen Hersteller nicht ausdrücklich genehmigt und in der Bedienungsanleitung nicht erwähnt werden, erlischt die Nutzungserlaubnis.

Bitte beachten: Line 6 und POD sind Warenzeichen der Line 6, Inc., die in den USA und anderen Ländern eingetragen sind. FBV3 und FIREHAWK sind Warenzeichen der Line 6, Inc. Alle Rechte vorbehalten.

Bitte folgende wichtige Sicherheitshinweise durchlesen. Bewahren Sie die Anleitung auf.

• Bitte die gesamte Anleitung durchlesen.
• Bewahren Sie diese Anweisungen auf.
  • Befolgen Sie alle Warnungen.
  • Befolgen Sie alle Anweisungen.
• Verwenden Sie dieses Gerät niemals in der Nähe von Wasser.
• Reinigen Sie das Gehäuse nur mit einem trockenen Tuch.
• Versperren Sie niemals die Lüftungsschlitze. Stellen Sie das Gerät immer den Anweisungen des Herstellers entsprechend auf.
• Stellen Sie das Gerät niemals in die Nähe einer Wärmequelle (Heizkörper, Ofen usw.) oder eines Geräts, das sehr heiß wird (z.B. ein Verstärker).
• Verlegen Sie das Stromkabel so, dass man nicht darüber stolpern kann. Das führt besonders in der Nähe des weiblichen Steckers am Eingang des Gerätes zu Problemen.
• Verwenden Sie nur Halterungen/Zubehör, die/das vom Hersteller ausdrücklich empfohlen wird/werden.
• Verwenden Sie nur Wagen, Ständer, Halterungen und Unterlagen, die entweder vom Hersteller empfohlen werden oder zum Lieferumfang das Gerätes gehören. Ein eventuell verwendeter Wagen darf beim Transport nicht umkippen, weil das zu schweren Verletzungen führen kann.
• Lösen Sie im Falle eines Gewitters bzw. wenn Sie das Gerät längere Zeit nicht verwenden möchten, den Netzanschluss.
• Überlassen Sie alle Wartungsarbeiten einer qualifizierten Kundendienststelle. Das Gerät muss zur Wartung eingereicht werden, wenn es Schäden aufweist, z.B. wenn das Netzkabel oder der Stecker beschädigt ist, wenn Wasser oder Fremdkörper in das Geräteinnere gelangt sind, wenn das Gerät Feuchtigkeit oder Regen ausgesetzt war, wenn es sich nicht normal verhält oder wenn seine Funktionstüchtigkeit merklich nachgelassen hat.
• Sorgen Sie dafür, dass keine Flüssigkeit auf das Gerät tropft bzw. gespritzt wird und stellen Sie niemals Flüssigkeitsbehälter (z.B. Vasen) darauf.
• WARNUNG: Um Stromschläge und Brand zu vermeiden, darf dieses Gerät niemals Regen oder Feuchtigkeit ausgesetzt werden.
• Der Koppler dieses Geräts dient zum Ausschalten und muss daher allzeit erreichbar sein.
• Verwenden Sie nur das ausdrücklich erwähnte externe Netzteil. Befolgen Sie alle Hinweise bezüglich der Gerätespeisung.
• Setzen Sie sich niemals über längere Zeiträume hohen Schallpegeln aus, weil das zu Gehörverlust führen kann. Achten Sie immer auf einen auch aus medizinischer Warte "vernünftigen" Pegel.

• In folgenden Fällen muss das Produkt zur Reparatur eingereicht werden:

• Wenn das Netzkabel oder der Stecker beschädigt ist.

• Wenn Flüssigkeiten oder Fremdkörper in das Geräteinnere gelangt sind.
• Wenn das Produkt Regen oder Feuchtigkeit ausgesetzt war.
• Wenn das Gerät hingefallen ist und das Gehäuse beschädigt wurde.
• Wenn sich das Gerät abnormal oder nicht mehr in vollem Umfang erwartungsgemäß verhält.
• Dieses Gerät darf nur an Orten mit einer Umgebungstemperatur von 0°\~50°C betrieben werden.

SERIENNR.:

VIELEN DANK FÜR IHRE ENTSCHEIDUNG ZUR FBV 3 BODENLEISTE FÜR VERSTÄRKER UND POD-PRODUKTE VON LINE 6

Mit der FBV 3 können FBV Shortboard-kompatible Verstärker und POD-Produkte angesteuert werden.

- Großes, helles Display, das den Speichernamen anzeigt und als Tuner fungieren kann.

- Fernbedienung von MIDI-Software für Mac/PC per USB.

Funktionen der FBV 3

• Freihändige Bedienung kompatibler Verstärker und PODs von Line 6 (unter www.line6.com finden Sie eine Übersicht der kompatiblen Geräte).
• 13 robuste Fußtaster, stämmiges Wah/Volumen-Pedal, Eingang für ein zweites Expression-Pedal.
• Mehrfarbige LEDs, die jeweils den zugeordneten Effekttyp anzeigen.

Bedienelemente und Anschlüsse

1. USB-Port – Verbinden Sie ihn mit Ihrem Mac/PC für USB-MIDI-Anwendungen.
2. FBV-Anschluss – Verbinden Sie ihn mit Ihrem Line 6-Verstärker oder POD.
3. 6,35mm-Anschluss für Expression-Pedal – Sie können ein optionales Expression-Pedal anschließen, um noch flexibler arbeiten zu können! Das Line 6 EX-1 Expression-Pedal passt perfekt zur FBV 3.
4. ▲/▼ – Frei belegbarer Fußtaster (mit POD HD-Serie oder Computer, der via USB angeschlossen wird)/Anwahl des Live Edit-Modus (Firehawk 1500).
5. FUNCTION – Funktionstaster (mit POD HD-Serie oder Computer, der via USB angeschlossen wird)/Anwahl des Live Edit-Modus (Firehawk 1500).
6. LED-Display – Das Display zeigt die aktuelle Bank, die Nummer und den Namen des gewählten Speichers an. Wenn die Stimmfunktion aktiv ist, fungiert es als Tuner.
7. Volumen-/Wah-Pedal – Dient in der Regel zum Steuern des Wah-Effekts oder des Pegels für den aktuellen Speicher. Drücken Sie das Pedal komplett hinunter, um abwechselnd die Wah- und Volumenfunktion zu wählen. Die Dioden unten links zeigen die momentan gewählte Funktion an.
8. Fußtaster FS1\~FS5 – Frei belegbare Fußtaster. Betätigen Sie sie, um den zugeordneten Effektblock des momentan gewählten Speichers ein-/auszuschalten.

9. Fußtaster A, B, C, D – Hiermit laden Sie einen der vier Speicher innerhalb der aktuell gewählten Bank.

10. TAP – Hiermit können Sie das Tempo für den aktiven Delay- oder Modulationseffekt vorgeben. Halten Sie den TAP-Taster gedrückt, um den chromatischen Tuner zu aktivieren. Außerdem dient TAP zum Verlassen von Menüs im Live-Editiermodus.

Installieren des 'Line 6 FBV Control' Programms

Wenn Sie die FBV 3 auch zum Ansteuern von Software auf einem Mac®- oder Windows®-Computer verwenden möchten, sollten Sie die jeweils aktuelle Version des "Line 6 FBV Control" Programms installieren. Diese kostenlose Software erlaubt das Konfigurieren der FBV-Speicher, d.h. das Zuordnen von MIDI-Befehlen. Diese Einstellungen können gespeichert und jederzeit wieder geladen werden!

"FBV Control" steht unter line6.com/software/ zum Download bereit.

Live-Editiermodus des Firehawk 1500

Anmerkung: Sowohl der Firehawk 1500 als auch die FBV 3 weisen auf die Aktivierung des Live-Editiermodus' hin, ganz gleich, wie man ihn aktiviert: Wenn Sie FUNCTION auf der FBV 3 betätigen, ändert sich der Status des Firehawk 1500 ebenfalls entsprechend.

Wenn Sie einen Fußtaster FS1\~FS5 betätigen, wird ca. 1 Sekunde lang die Modellzuordnung angezeigt:

< Analog Chorus >

Nach ±1 Sekunde...

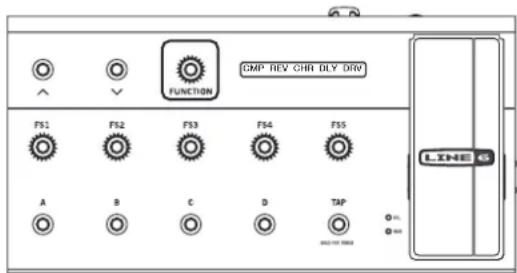

1. Drücken Sie FUNCTION, um den Live-Editiermodus zu aktivieren.

FUNCTION leuchtet und FS1\~FS5 blinken. Drücken Sie den Fußtaster des Blocks, den Sie editieren möchten. Im Display blinken die Abkürzungen (jeweils 3 Zeichen) der Blöcke, die FS1\~FS5 zugeordnet sind.

1. Wählen Sie den Effekt, den Sie editieren möchten (FS1\~FS5).

Die Diode des gewählten FS-Fußtasters leuchtet hell, die der übrigen vier Fußtaster dagegen schwach. Die VOL- und WAH-Diode erlöschen.

Nun wird der komplette Modellname ±1 Sekunde lang angezeigt. Danach erscheint wieder der zuletzt gewählte Parameter dieses Modells, und der LED-Kranz des großen Reglers zeigt die Einstellung an.

< Analog Chorus >

Nach ±1 Sekunde...

CHO:Speed 1.09 Hz

1. Drücken Sie den zugeordneten Fußtaster so oft, bis der gewünschte Parameter angezeigt wird.

Wenn Sie einen anderen Fußtaster betätigen, wird ±1 Sekunde lang der komplette Modellname und danach der zuletzt gewählte Parameter angezeigt.

Bei wiederholtem Drücken des FS-Fußtasters, wird der Modellname sofort ausgeblendet. Dann erscheint gleich der erste Parameter jenes Modells.

1. Stellen Sie mit dem Expression-Pedal den Wert des gewählten Parameters ein.

Mit ▲ und ▼ kann der Wert in kleinen Schritten geändert werden.

1. Drücken Sie TAP, um den Live-Editiermodus zu verlassen.

Halten Sie den aktuell leuchtenden Speicherwahltaster A\~D gedrückt, um in den Speichermodus zu wechseln.

Wählen Sie bei Bedarf eine andere Bank. Halten Sie den Fußtaster des Speichers gedrückt, wo Sie die Einstellungen sichern möchten.
