用户手册 FBV3 LINE 6

40-00-0371 修订版A 试用手册也可在www.line6.com/manuals下载 ©2015 Line 6, Inc.注意: 本设备已经过测试，符合FCC规则Part 15对B类数字设备的限制。 操作应符合以下两个条件： （1）该设备不会产生有害干扰；（2）本设备必须能够接 受任何干扰，包括可能导致意外操作的干扰。

警告: 为了减少火灾或触电的危险，请勿使本机受雨淋或受潮。 警告: 为了减少火灾或触电的危险，不要取下螺丝。 内部没有用户可维修的部件。 请联系有资格的维修人员。 一个三角形内的闪电符号的意思是“小心触电！” 它表示存在工作电

三角形内的感叹号的意思是“小心！” 请阅读所有警告标志旁边的信

请注意：Line 6和POD是Line 6, Inc.在美国和其他国家的注册商标。 FBV3和FIREHAWK是Line 6, Inc的商标。 版权所有。 未经合规方明确批准对本机进行改动或改装，可能会导致用户丧失操作设备的权利。 注: 本设备已经过测试，符合FCC规则Part 15对B类数字设备的限制。 这些限制旨在为居民区安装提供合理的保护，防止有害干扰。 该设备产生、使用和辐射无线 电频率能量，如果没有并按照说明安装使用，可能会对无线电通信产生有害干扰。 但是，不能保证在特定的安装情况下不会产生干扰。 如果该设备确实对 无线电或电视接收存在有害干扰，并可通过打开和关闭设备来确定，则鼓励用户尝试通过以下一种或多种措施来消除干扰： —重新调整或重新定位接收天线。 —增加设备和接收器之间的距离。 —将设备连接到与接收机连接的不同电路的电源插座。 —咨询经销商或向有经验的收音机/电视技术人员寻求帮助。 (b) 有意或无意放置的收音机用户手册或说明手册应提醒用户，未经合规责任方明确同意改装或更改设备将导致用户无权操作。您应该阅读这些重要的安全说明。将这些说明存放在安全的场所

• 不要阻塞任何通风口。 根据制造商的说明安装。

• 不要安装在热源附近，如散热器、电热器、火炉或产生热量的其他设备（包括箱头）。

• 避免电源线被踩踏或者掰弯，特别是插头连接插座处以及设备的起点处。

• 只使用由制造商指定或与设备搭配出售的推车、支架、三脚架、设备支架或桌子。 当使用推车时，请小心移动推车/设备组合，以避免因倾翻而受

• 在闪电暴雨或者长时间不使用时，请拔掉设备插头。

• 所有维修均请由专业维修人员进行。 当设备受到任何损坏，如电源线或插头损坏、液体溅入或物体落入设备中、设备遭受雨淋或受潮、无法正常工作 或曾摔落时，需要进行维修。

• 本设备不能暴露在滴水或溅水处，并且不能将装有液体的物体（如花瓶等）放置在设备上。

• 警告： 为了减少火灾或触电的危险，请勿使本机受雨淋或受潮。

• 该设备耦合器用于切断设备电源，断开设备应随时使用。

• 仅使用推荐的外接电源。 为保证安全，始终按照电源说明使用。

• 在高音量长时间聆听可能会造成无法挽回的听力损失和/或损坏。 务必保证“安全聆听”。

• 当设备已以任何方式损坏时需要进行维修，如：

• 本机无法正常工作或运行性能发生明显变化。

• 本机只能用于在温度0°到50°C环境下。

序列号：欢迎使用LINE 6箱头和POD产品的FBV 3踏板

FBV 3能让您自如地控制FBV Shortboard兼容的箱头和POD产品。 FBV 3特点

• 自由操作Line 6兼容箱头和POD（参见www.line6.com了解兼容

• 13 个坚固开关，大块哇音/音量踏板、表情踏板输入。

• 宽大明亮的显示屏显示当前名称和板载调音表。

• 通过USB控制Mac/PC的MIDI应用。

1091. USB端口– 连接到您的Mac/PC使用USB–MIDI。

2. FBV接头– 将这个连接到您的Line 6箱头或者POD。

3. 6,35mm表情踏板插座– 可添加第二个踏板实现更多控制功能！

Line 6 EX‑1表情踏板设计用于FBV 3。

4. s/t –可分配功能开关（POD HD系列和USB连接电脑）/选择

Live Edit模式(Firehawk 1500)。

5. FUNCTION– 功能开关（POD HD系列和USB连接电脑）/选择

Live Edit模式(Firehawk 1500)。

6. LED显示屏– 该画面显示您目前的音色组、预置和预设名称，或

7. 音量/哇音踏板– 通常控制当前预设的哇音或者音量。 将踏板向

前按下激活脚尖开关来切换哇音或者音量。 左下角的LED指示灯 显示您的板载表情踏板当前激活的功能。

8. FS1~FS5踏板– 用户自定义踏板。 按下来切换当前预设所分配效

9. A, B, C, D踏板– 选择调用当前音色组中四个记忆音色之一。

10. TAP– 按出节拍速度可让当前预设的延迟或者调制效果器与节拍

同步。 按住TAP来激活半音调音表。 在实时编辑模式中也可用 TAP按钮来退出菜单。 安装Line 6 FBV Control软件 如果您计划使用您的FBV 3来控制您的Mac

件，那么您就需要安装最新版的Line 6 FBV Control应用。 该免费软件 可以让您创建、加载、编辑和存储FBV预设，全套自定义 MIDI 控制 器配置，全部尽在这款简单易用的应用程序中！ FBV Control应用可以从line6.com/software/下载。 使用Firehawk 1500的实时编辑模式 注: 无论用户的使用方式如何，Firehawk 1500和FBV 3均可显示实时编 辑模式，即按FBV 3上面的FUNCTION，也会更改Firehawk 1500顶部 面板的 UI 状态。 按FS1~FS5踏板会显示模块分配约1秒钟： Analog Chorus

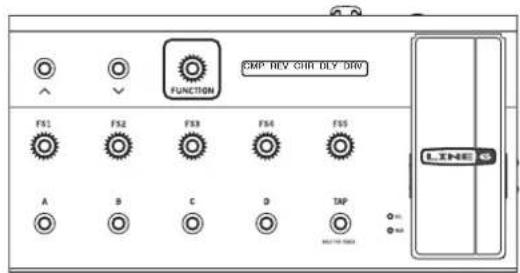

1. 按FUNCTION进入实时编辑模式。

CMP REV CHR DLY DRVFUNCTION亮起󹝡FS1~FS5闪烁󹝎 请选择其中一个要编辑的区 块󹝎 显示屏会闪烁显示3个字符缩写󹝡表示分配到FS1~FS5的模

2. 选择想要编辑的效果器(FS1~FS5)。

选中的FS开关亮起󳧼表示被选中󳧽󹝡其他四个变暗󹝎 VOL和 WAH灯变暗󹝎 模块的全名会在显示屏中显示约1秒󹝡然后会显示上一次修改的参 数󹝡大编码器的 LED 环会提示该参数的值󹝎 Analog Chorus

3. 重复按同一个开关可以循环浏览所有参数。

按其他开关可以显示相应模块全名约1秒󹝡然后显示其上一次修改

反复按开关可跳过模块超时时间󹝓即快速按FS开关两次可以直接 显示第一个参数󹝡而不需要等待名称超时󹝎
