BEDIENUNGSANLEITUNG TAP TREMOLO LINE 6

Pilotenhandbuch für Tap Tremolo

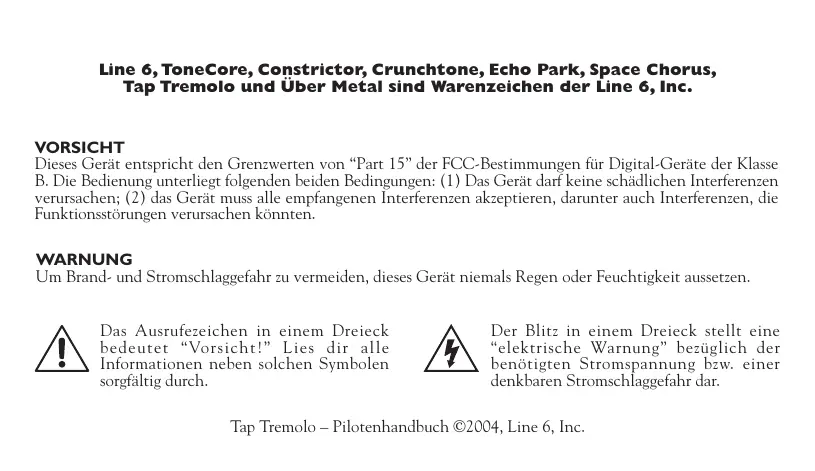

Line 6, ToneCore, Constrictor, Crunchtone, Echo Park, Space Chorus, Tap Tremolo und Über Metal sind Warenzeichen der Line 6, Inc.

VORSICHT

Dieses Gerät entspricht den Grenzwerten von "Part 15" der FCC-Bestimmungen für Digital-Geräte der Klasse B. Die Bedienung unterliegt folgenden beiden Bedingungen: (1) Das Gerätarf keine schädlichen Interferenzen verursachen; (2) das Gerät muss alle empfangenen Interferenzen akzeptieren, darunter auch Interferenzen, die Funktionstörungen verursachen können.

WARNING

Um Brand- und Stromschlaggefahr zu vermeiden,这点 Gerat niemals Regen oder Feuchtigkeit aussetzen.

Das Ausrufezeichen in einem Dreieck bedeutet "Vorsicht!" Lies dir alle Informationen besoin solchen Symbolen sorgfältig durch.

Der Blitz in einem Dreieck stellt eine "elektrische Warnung" bezüglich der bereitsigen Stromspannung bzw. einer denkbaren Stromschlaggefahr dar.

Bitte die folgenden wichtigen Sicherheitseinweise durchlesen. Bewahre diese Anleitung an einem sicheren Ort auf.

Vor dem Einsatz des ToneCore musst du dir alle ztreffenden Punkte und Sicherheitshinweise durchlesen.

1. Beache alle auf dem ToneCore selbst und im Pilotenhandbuch aufgeführten Warnungen.
2. Verbindes optionale Netzeil nur mit einer 100-120V-bzw. 200-240V/47-63Hz-Steckdose (je nachdem, welche Spannung mein Modell benotigt; siehe das Typenschild des Netzeils).

3. Fuhre nur die im ToneCore-Pilotenhandbuch erwähnten Bedienvorgänge aus. In folgenden Fallen muss das Produkt zur Reparatur eigereicht werden:

4. wenn das Netzkabel oder der Stecker beschädigt ist

5. wenn Flüssigkeiten oder Fremdkörper in das Geräteinnere gelangt sind
6. wenn das Produkt Regen oder Feuchtigkeit ausgesetzt war
7. wenn sich das Gerät abnormal oder nicht mehr in vollem Umfang erwartungsgemäß verhaltet.

8. wenn das Produkt hingefallen ist und das Gehäuse Schäden aufweist.

9. Stelle das Produkt niemals in die Nabe von Wärmequellen, z.B. Heizkorpern, Öfen oder anderen Geräten, die starke Hitze erzeugen.

10. Sorge damit, dass weder Fremdkörper noch Flüssigkeiten in das Geräteinnere gelangen. Verwende these Produktions niemals in der Nähne von Wasser.
11. Lose den Netzanschluss, wenn du das Gerät längere Zeit nicht verwenden möhtest. Im Falle eines Gewitters muss thereof der Netzanschluss gelost werden.
12. Reinige diese Produkt nur mit einem feuchten Tuch.
13. Verwende nur Halterungen/Zubehorteile, die vom Hersteller ausrücklich empfohlen werden.
14. Setze dich niemals über längerere Zeitraume hohen Schalpegeln aus, weil das zu Ghorverlust führen kann. Achte immer auf einen auch aus medizinischer Warte "vernunftigen" Pegel.

Tap Tremolo-Pilotenhandbuch

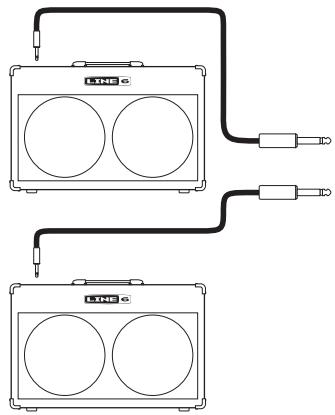

Dieses Pedal kann entweder in Mono an einen Verstärker oder in Stereo an eine andere Anlage angeschlossen werden.

Deine Gitarre musst du an den Mono-Eingang这部分 ToneCore anschließen.

Allerdings weist das ToneCore-Pedal Stereo-Eingänge auf, an die man auch Stereo-Signale anlagen kann.

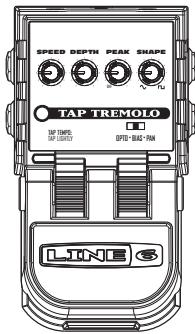

Anschlüsse und Stromanzeige

Sei geprüft und gekäußt! Erstmal vielen Dank, dass du dich zur Adoption eines "Tap Tremolo"-Pedals von Line 6 durcherungen hast.

Effekt-/Stromdiode

Die Stromdiode zeigt den Status des ToneCore-Pedals anhand dreier Farben an:

• GRUN (blinkt)- Der Effekt ist aktiv (an). Die Diode blinkt im Tempo der Modulationsgeschwindigkeit.
  GELB (blinkt)-Der Effekt wird umgangen (aus). Die Diode blinkt im Tempo der Modulationsgeschwindigkeit.
• ROT (blinkt) - Die Batterie muss ausgewechselt werden. Diese Warnung hat Vorrang vor allen anderen Angaben.

Netzanschluss

Wenn du hier ein (optionales) ToneCore-kompatibles Netzteil wie das DC-1 von Line 6 anschließt, brauchst du nie mehr eine 9V-Batterie!

Eingänge

Schliefe hier das Kabel deiner Gitarre bzw. den Ausgang eines anderen Effektans, den du mit diesen ToneCore kombinierten möchtest. Mono-Signale müssen an die MONO/L-Buchse des Tap Tremolo angelegt werden. Wie die meisten Tretminen wird das ToneCore eingeschaltet, sobald man hier einen Klinkenstecker anschließt. Löse beide Eingangsverbindungen, wenn immer du das ToneCore-Pedal nicht verwenden möchtest.

Ausgange

These Buchsen must du über herkömmliche Gitarren-kabel mit dem Verstrekker bzw. den Eingangen eines anderen Effektpedals verbinden. Bei Mono-Verwendung nur MONO/L anschließen.

Fußschalter

Hiermit schaltest du den Effekt abwechselnd ein und aus. Das Tempo kann auch per Fuß eingestellt werden ("Tap Tempo").

Tap Tremolo-Pilotenhandbuch

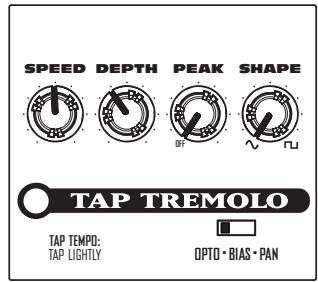

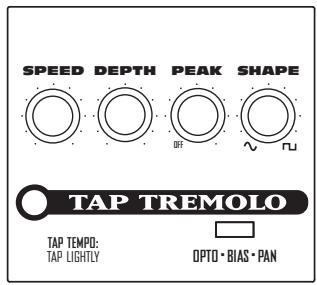

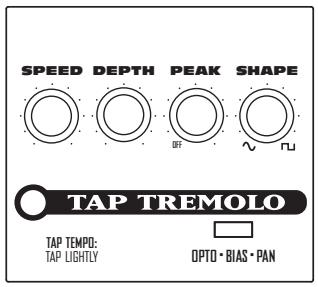

SPEED DEPTH PEAK SHAPE

TAP TREMOLO

TAP TEMPQ:

TAP LIGHTLY

OPTO-BIAS-PAN

Speed: Hiermit kann die Tremologeschwindigkeit eingestellt werden. (Siehe auch "Tap Tempo".)

Depth: Bei Anwahl eines kleinen Wertes wird die Lautstärke der Gitarre periodisch moduliert. Das Signal fällt aber nie ganz weg. Bei Anwahl des Höchstkwertes wechselts das Signal zwischen "an" und "aus" hin und her.

Peak: Hiermit bestimmst, wie stark der Pegel der eingehenden Signale die Effektgeschwindigkeit beeinflusst (laut=chnell,leise=langsam).Beim Aussterben der Noten wirst du feststellen,dass nach und nach die mit dem SPEED-Regler gewählte Geschwindigkeit angefahrenn wird. Wenn die Geschwindigkeit konstant bleiben soll,musts du den Regler ganz nach links drehen.

Shape: Drehe den Regler nach links, wenn du eine "runde" Sinusmodulation bevorzugst. Wenn er sich ganz rechts befindet, wird eine Rechteckwelle verwendet, die ether als An/Aus-Schalter fungiert.

Bedienelemente

Modellwahlschalter

Hiermit kannst du die virtuellen Schaltkreise des Tap Tremolo "umpolen" und eine von drei Bearbeitungen wahlen:

Opto: Der Sound einer optischen Tremolo-Schaltung, die Mitte der 1960er zur Standardausrüstung amerikanischer Amps gehore.

Bias: Das Modell einer "Vintage"-Tremolo-Schaltung, die Ende der 1950er zur Standardausrüstung britischer Amps geherte.

Pan: Dieses Modell sorgt darauf, dass sich das Signal in regelmäßigen Zeitabständen von links nach rechts und wieder zurück bewegt. Bei Verwendung eines Stereo-Eingangssignals und einer Mono-Ausgabe, werden die beiden Bewegungen abwechselnd ein- und ausgeblendet. Im Mono/Mono-Betrieb entspricht das Ergebnis hingesogen einem Tremolo-Effekt (also nix mit "Pan").

Tap Tempo

Sorge mit seinem starken rechten Fuß)dafir, dass sich das Tremolo in den Song-Groove einklinkt! Der Fußtaster des ToneCore hat eine Doppelfunktion und erlaubt demnach das "Tappen" des gewünschten Tempos. Das Goes so:

• Auch wenn der Effekt umgangen wird, kann man die Effektgeschwindigkeit durch leichtes Betätigten des Pedals einstellen. Mit den ersten beiden "Taps" bestimmst du das Tempo. Alle weiteren Taps, die innerhalb von 3 Sekunden erfolgen, werden ebenfalls berücksichtigt.

• Wenn du den Schalter etwas kräftiger druckst, wird jeder noch nur der Effekt ein-/ausgeschaltet - das gilt also nicht als "Tap".

• Bei Verwendung der Tap Tempo-Funktion wird die Einstellung des SPEED-Reglers ignoriert. Drehst du danach am SPEED-Regler, so wird umgekehrt das getappte Tempo ignoriert.
  Die Diode blinkt jeweils im eingestellten Tempo: Grün, wenn der Effekt aktiv ist und orange, wenn er umgangen wird.

Auswechseln der Batterie

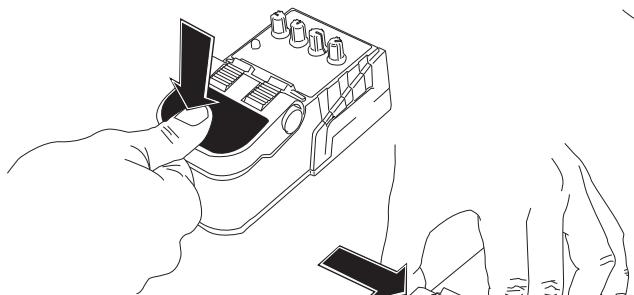

1) Drücke das Pedal vollständig hinunter.

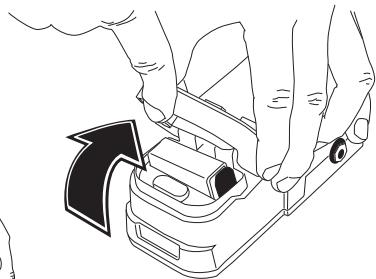

3) Halte das Scharnier gedrückt, während du das Pedal nach oben klappst.
2) Halte das Pedal fest, während du von beiden Seiten auf das Scharnier drückst (siehe Abbildung).

Auswechseln der Batterie

Netzteil

Wenn du ein (optionales) Netzteil wie das DC-1 von Line 6 anschließt, brauchst du nie mehr eine 9V-Batterie! Das Netzteil eignet sich übrigens auch für weitere andere 9V-Pedale. Nach Anschlieben des Netzteils wird die Batterie nicht mehr angesprohen.

STROMANFORDERUNGEN

	Min.	Nennwert	Max.
Spannung	6 VDC	9.6 VDC	16 VDC
Strom@ 9.6VDC	40mADC	60mADC	100mADC
Leistungsaufnahme@ 9.6VDC	0.4W	0.6W	1W

Tap Tremolo-Pilotenhandbuch

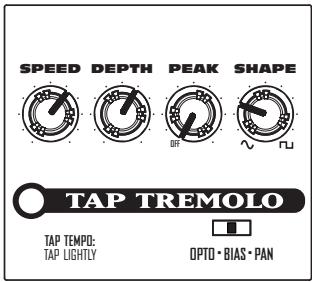

Surf-Sound der 1960er

Rund, rund, lauf' mal rund, ich laufe rund... Der oberklassische TremoloSound jener braungebrannten SurfBoys der 1960er.

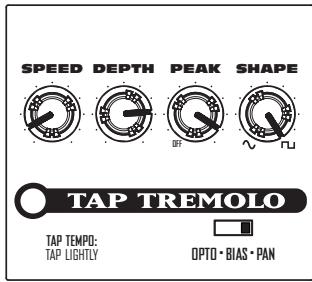

Rohren-Tremolo

So warm, dass man glatt den Pfefferminztee vergisst!

Schlussakkord

Aktiviere diesen Effekt, wenn du zum Schlussakkord eines Songs ansetzt. Der "Peak Follower" hebt die Geschwindigkeit dann maximal an und wird langsamer, sobald dein Akkord abklingt. Die Leute werden Augen machen.

Tap Tremolo-Pilotenhandbuch

Lasse dich jetzt sofort unter www.line6.com/register registrieren oder fülle die beiliegende Registierungskarte aus und schicke sie uns zu. Wenn du registriert bist, konnen wir eventuelle Problemechneller losen und dich automatisch über Neuerungen, Upgrades und andere Aspekte informieren.Vielen Dank für die Muhe und...viel Spaß und Erfolg mit deriner Musik!

Line 6, Inc. (im folgenden kurz "Line 6"), garantiert, dass seine Produkte, sofern sie bei einem anerkannten Line 6-Handler in den USA oder Kanada gkauf zuwerd, in einem Zeitraum von einem (I) Jahr ab dem Erstkauf wededer materielle Schaden aufweisen, noch irgendwelcher Reparaturen bedurfen.Anwender in anderen Ländern erfundigen sichitte beihemr hander nach den ortlichen Garantiebestimmungen.

Während der Garantieperiode kann Line 6 nach eigenem Ermessen entscheiden, ein defektes Produkt entweder zu reparieren oder zu ersehen.

Line 6 hat ausdruicklich das Recht, zur Reparatur eingereichte Produkte zu aktualisieren und das Design bzw. ihre Funktionen zwecks Leistungsoptimierung ohne Vorankündigung zu ändern. Line 6 gehalt sich das Recht vor, im Rahmen der Garantiebestimmungen auch gebrauchte Komponenten usw. einzubauen.

These Garantie gilt nur für den Erstkäufig, der das Gerät bei einem anerkannten Handl der gkauf hat. Die Garantie kann noch auf einen Zweitkafer übertragen werden, sofern der Zweitkauf innerhalb der Garantiefrist erfolgt und Line 6 folgende Dinge zugestellt gekommen: (i) alle Registrierungsinformationen (siehe die Registrierungskarte) des neuen Eigentumers, (ii) einen Beleg fur die rechtmaige Übernahe, der innerhalb von dreiBig (30) Tagen ausgestellt wird, (iii) eine Fotokopie der Rechnung fur den Erstkauf. Line 6 entscheidet allein, ob die Übertragung der Garantie akzeptiert wird.

Außer dieser Garantie unterliegt这点 Gerät keinen anderen Garantiebestimmungen. Hiermit untersagt Line 6 Drittpersonen, darunter Handler und Außendienstmitarbeiter, im Name der Firma Line 6 eine Haftung zu übernehmen oder eine Garantie zu geben.

Garantiebestimmungen

Line 6 gehalt sich das Recht vor, einen Beleg für den rechtenbigen Erwerb zu verlangen. Dafür hat der Kunde dann eine Kopie der von Handler ausgestellten und mit Datum versehenen Rechnung bzw. einen Kassenzettel vorzulegen.

Repairen im Rahmen der Garantiebestimmungen dürfen ausschließlich im Line 6-Werk oder von einer anerkannten Kundendienstelle vorgenommen werden. Line 6 hat das Recht, Leistungen zurückzuweisen, für welche die Kundendienstelle keine ausdrückliche Genehmigung erhalten hat. Eingriffe und Modifikationen unbefugter Personen machen den Garantieanspruch hinfällig.

HAFTUNG UND EINSCHRÄNKUNG DER GARANTIEBESTIMMUNGEN

DIE OBEN ERWAHNTE GARANTIE IST DIE EINZIG GARANTIE, DIE LINE 6 SEINEN ENDKUNDEN GEWAHRT. SIE ERSETZ TALLEANDEREN EVENTUELL GEGEBENEN GARANTIEN. ALLE STILLSCHWEIGEN DEN GARANTIEN, DARUNTER DIE GARANTIE DER VERKAUFLICHKEIT ODER ERFULLUNG IRGEND EINES SPEZIFISCHEN ZWECKS, SOFERN DIESE NICT IN DIESER GARANTIE ENTHALTEN SIND, WERDEN AUSDRUCKLICH AUSGESCHLOSSEN. NACH VERSTREICHER DEN GARANTIEFRIST (1 JAHR) HAT LINE 6 KEINERLEI STILLSCHWEIGENDE ODER AUSDRUCKLICHCE VERPFLICHTUNGEN MEHR GEGENÜBER DEM ENDKUNDEN. LINE 6 HAFTET Auf KEINEN FALL FÜR ZUFALLS- ODER FOLGESCHADEN, DIE SICH AUS EINEM DEFEKT ODER EINER GARANTIEFORDERUNG ERGEBEN KONNTEN, DARKER SCHADEN, DIE DER ANWENDER ERLEIDET BZW. VERDIENSTAUSFALL, GANZ GLEICH, OB ES SICH UM EINE STILLSCHWEIGENDE ODER AUSDRUCKLICHCE FORDERUNG HANDELT LINE 6 UBERNIMMIT NIEMALS DIE RUCKERSTATTUNGVON AUSGABEN. FORDERUNGEN ODER GERICHTSKOSTEN, SELBST WENN DIEAUF EINER DER OBIGEN BESTIMMUNGEN FUSSEN. Besteimme Staaten erkennen den Ausschluss bzw. die Einschränkung von Zufalls- oder Folgeschäden bzw. eine Beschränkung der Garantiefrist nicht an. Mithin gelten einige der obigen Bestimmungen eventuell nicht fur dich. Diese Garantie gewährt der genau definierte Rechte, während der Staat, in dem du wohnst, dir noch weitere Rechte und Ansprüche einraumen können. Jedenfalls gilt diese Garantie nur fur Produkte, die in den Vereinigten Staaten von Amerika oder Kanada gekauft werden. Line 6 haftet nicht fur Schaden oder Verluste gleich welcher Art, die auf ein fahrlassiges oder absichtliches (Fehl)Verhalten des Spediteurs oder seiner Vertragspartner zurückzuführen sind. Transportschäden müssen vom Spediteur zurückerstatttem werden. Wende dich bei Bedarf also an jene Firma.

Kundendienst

Bevor du dich an den Line 6-Kundendienst wendest, solltest du dir theseis Handbuch noch einmal durchlesen, weil es sein konnte, dass es die Antwort auf seine Frage enthalt. Weitere nutzlicheInfos findest du im "Support"-Bereich der Line 6-Website (www.line6.com/support). Dort befindet sich u.a. ein FAQTRAQ-System, über welches du in der Regel am schnellsten eine Antwort auf seine Frage findest.

Spricht du lieber mit einem menschlichen Wesen bei Line 6? Notiere die Seriennummer deines Gerätes sowie eine Kurzbeschreibung des Problems, damit du im Eifer des Gefechts nicht vergisst. Line 6-Anwender in den USA und Kanada erreichen uns unter folgender Nummer: [phone], zwischen 8 Uhr Morgens und 5 Uhr Nachmittags, Montags bis Freitag (Pazifikzeit). Anwender in anderen Ländern wenden sichitte an ihren Handler. Eine Übersicht der Line 6-Vertragshandler findest du unter www.line6.com.

Um Support der Fabrik zubekommen

Line 6 akzeptiert nur Produkte, für die zuvor eine Genehmigungsnummer ("RA") beantragt wurde. Produkte, die ohne RA-Nummer bei uns eintreffen, werden postwendend auf seine Kosten zusückgeschickt. Anwender in den USA erreichen uns unter der Nummer [phone] (oder über das FAQ-System unter www.line6.com/support). Wir können dir dann sagen, ob du das Produktur zur Reparatur bei Line 6 einrechen musst oder wo die nachste Kundendienstelle ist. Anwender in Europa kontakten uns per E-Mail ([e-mail]) oder wenden sich an Line 6 UK unter der Nummer [phone]. Wenn du in keinem der genannten Länder wohnst, wende dichitte an den ortlichen Vertrieb. Wenn du keinem Handler in deiner HöheKennst, kannst du uns unter [phone] anrufen oder unter www.line6.com/support eine Listeder Vertragshandler abrufen.
