MODE D'EMPLOI BUILDER CX430 CORSAIR

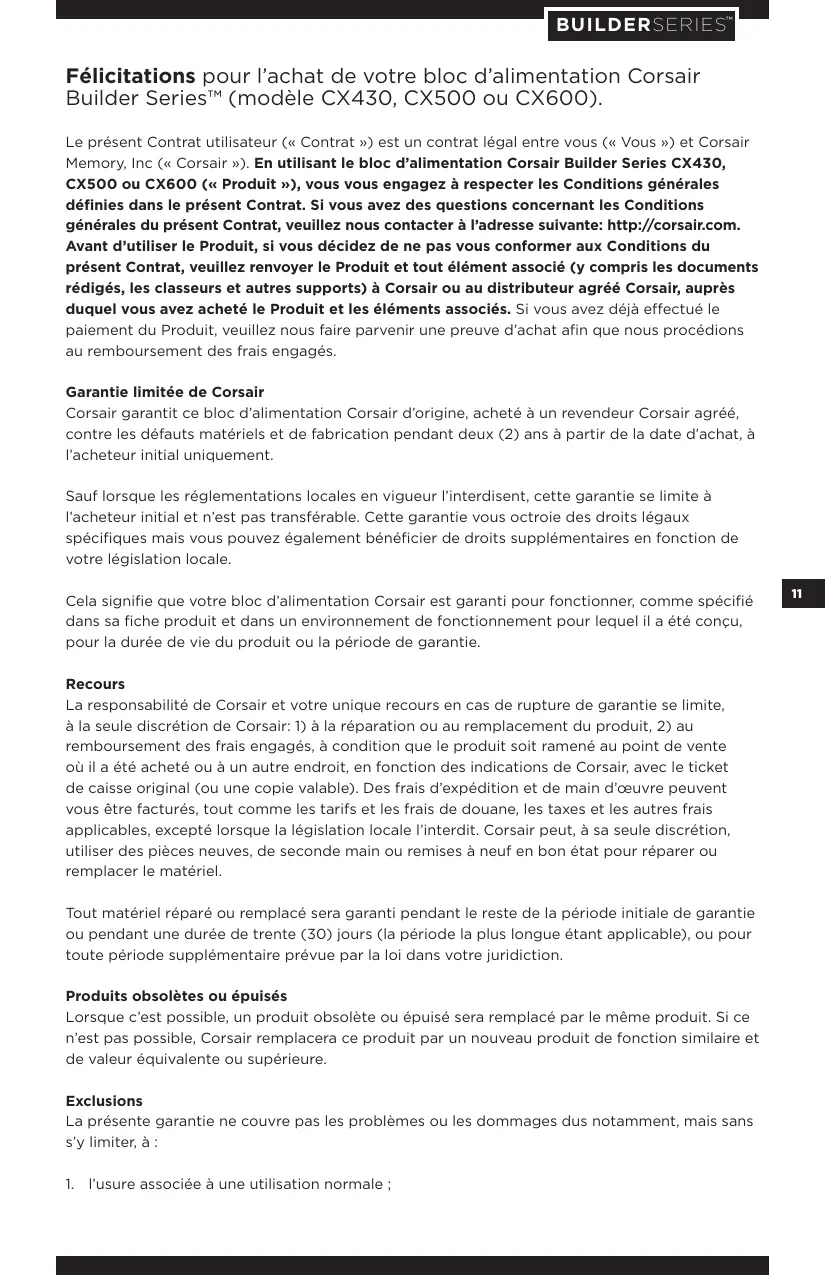

Félicitations pour l’achat de votre bloc d’alimentation Corsair Builder Series™ (modèle CX430, CX500 ou CX600). Le présent Contrat utilisateur (« Contrat ») est un contrat légal entre vous (« Vous ») et Corsair Memory, Inc (« Corsair »). En utilisant le bloc d’alimentation Corsair Builder Series CX430, CX500 ou CX600 (« Produit »), vous vous engagez à respecter les Conditions générales définies dans le présent Contrat. Si vous avez des questions concernant les Conditions générales du présent Contrat, veuillez nous contacter à l’adresse suivante: http://corsair.com. Avant d’utiliser le Produit, si vous décidez de ne pas vous conformer aux Conditions du présent Contrat, veuillez renvoyer le Produit et tout élément associé (y compris les documents rédigés, les classeurs et autres supports) à Corsair ou au distributeur agréé Corsair, auprès duquel vous avez acheté le Produit et les éléments associés. Si vous avez déjà effectué le paiement du Produit, veuillez nous faire parvenir une preuve d’achat afin que nous procédions au remboursement des frais engagés. Garantie limitée de Corsair Corsair garantit ce bloc d’alimentation Corsair d’origine, acheté à un revendeur Corsair agréé, contre les défauts matériels et de fabrication pendant deux (2) ans à partir de la date d’achat, à l’acheteur initial uniquement. Sauf lorsque les réglementations locales en vigueur l’interdisent, cette garantie se limite à l’acheteur initial et n’est pas transférable. Cette garantie vous octroie des droits légaux spécifiques mais vous pouvez également bénéficier de droits supplémentaires en fonction de votre législation locale. Cela signifie que votre bloc d’alimentation Corsair est garanti pour fonctionner, comme spécifié dans sa fiche produit et dans un environnement de fonctionnement pour lequel il a été conçu, pour la durée de vie du produit ou la période de garantie. Recours La responsabilité de Corsair et votre unique recours en cas de rupture de garantie se limite, à la seule discrétion de Corsair: 1) à la réparation ou au remplacement du produit, 2) au remboursement des frais engagés, à condition que le produit soit ramené au point de vente où il a été acheté ou à un autre endroit, en fonction des indications de Corsair, avec le ticket de caisse original (ou une copie valable). Des frais d’expédition et de main d’œuvre peuvent vous être facturés, tout comme les tarifs et les frais de douane, les taxes et les autres frais applicables, excepté lorsque la législation locale l’interdit. Corsair peut, à sa seule discrétion, utiliser des pièces neuves, de seconde main ou remises à neuf en bon état pour réparer ou remplacer le matériel. Tout matériel réparé ou remplacé sera garanti pendant le reste de la période initiale de garantie ou pendant une durée de trente (30) jours (la période la plus longue étant applicable), ou pour toute période supplémentaire prévue par la loi dans votre juridiction. Produits obsolètes ou épuisés Lorsque c’est possible, un produit obsolète ou épuisé sera remplacé par le même produit. Si ce n’est pas possible, Corsair remplacera ce produit par un nouveau produit de fonction similaire et de valeur équivalente ou supérieure. Exclusions La présente garantie ne couvre pas les problèmes ou les dommages dus notamment, mais sans s’y limiter, à :

1. l’usure associée à une utilisation normale ;

2. tout accident, modification, mauvaise utilisation, démontage, détournement ou réparation

3. la suppression de toute étiquette ou libellé du fabricant ;

4. toute utilisation abusive, notamment si elle est contraire aux instructions fournies avec

5. le branchement à une source d’alimentation fournissant une tension non adaptée ;

6. l’utilisation de consommables (des batteries de remplacement, par exemple) non fournis par

Corsair, sauf si les réglementations locales en vigueur interdisent cette restriction ;

7. toute autre cause non liée à un défaut matériel ou de fabrication du produit.

En outre, cette garantie n’est pas applicable aux produits contrefaits, c’est-à-dire les produits que Corsair, à sa seule discrétion, identifie comme n’ayant pas été fabriqués par Corsair ou par l’un des partenaires fabricants agréés par Corsair. Limitation de responsabilité CORSAIR NE SAURAIT ÊTRE TENU RESPONSABLE DE DOMMAGES SPÉCIAUX, FORTUITS, INDIRECTS OU CONSÉQUENTS QUELS QU’ILS SOIENT, NOTAMMENT, MAIS SANS S’Y LIMITER, LES PERTES (DIRECTES OU INDIRECTES) DE PROFITS, DE REVENUS OU DE DONNÉES ET LES PERTES COMMERCIALES LIÉES À LA RUPTURE DE TOUTE GARANTIE EXPRESSE OU IMPLICITE RELATIVE AU PRODUIT, MÊME SI L’ÉVENTUALITÉ DE TELS DOMMAGES AVAIT ÉTÉ SIGNALÉE À CORSAIR AUPARAVANT. Certaines législations locales n’autorisent pas l’exclusion ou la limitation des dommages spéciaux, indirects, fortuits ou conséquents. Il est donc possible que cette limitation ou exclusion ne soit pas applicable dans votre juridiction.

Durée des garanties implicites SAUF SI LES RÉGLEMENTATIONS EN VIGUEUR L’INTERDISENT, TOUTE GARANTIE OU CONDITION IMPLICITE DE VALEUR COMMERCIALE OU D’ADÉQUATION À UN USAGE PARTICULIER DÉFINIE POUR CE PRODUIT MATÉRIEL EST LIMITÉE À LA DURÉE DE LA PÉRIODE DE GARANTIE APPLICABLE POUR LE PRODUIT. Certaines législations locales n’autorisent pas les limitations de durée d’une garantie implicite. Il est donc possible que cette limitation ne soit pas applicable dans votre juridiction. Droits légaux nationaux Il est possible que la législation nationale qui régit la vente des biens de consommation octroie des droits légaux aux consommateurs. De tels droits ne sont pas affectés par les garanties de la présente garantie limitée. Aucune autre garantie Aucun agent, revendeur ou employé de Corsair n’est autorisé à modifier cette garantie, à la prolonger ou à y ajouter des éléments. Réclamation de garantie Avant d’effectuer une réclamation de garantie, veuillez contacter notre groupe d’assistance technique ou consulter la section d’assistance technique du site Web corsair.com. Vous trouverez peut-être une solution simple au problème qui vous préoccupe. En général, toute réclamation de garantie valide effectuée pendant les trente (30) jours qui suivent la date d’achat doit être traitée au point de vente d’origine. La durée de cette période est différente pour certains points de vente. Veuillez consulter la politique de retour applicable auprès du revendeur par le biais duquel vous avez acheté le produit. Toute réclamation de garantie qui ne peut pas être traitée via le point de vente d’origine doit être adressée directement à Corsair. Les coordonnées de notre service après-vente sont indiquées sur la page Web corsair.com/contact, ainsi que dans la documentation fournie avec le produit. BUILDERSERIES™ Introduction Idéal pour la maison ou le bureau Les blocs d’alimentation Corsair Builder Series sont conçus pour assurer une compatibilité sans faille avec une nouvelle configuration ou la mise à niveau de votre ordinateur de bureau. Leurs fonctionnalités généralement réservées aux blocs d’alimentation haut de gamme, en font des produits parfaitement adaptés aux systèmes nécessitant une alimentation continue et fiable, ainsi qu’un faible niveau de bruit. Cette boîte contient un bloc d’alimentation conforme aux normes universelles ATX, un câble d’alimentation et un guide de démarrage rapide clair et détaillé. Les blocs d’alimentation Corsair Builder Series vous permettent d’installer facilement et rapidement votre système, pour un fonctionnement durable, sans défaillance. Avantages de Corsair Basé sur les technologies les plus avancées, le bloc d’alimentation Corsair Builder Series est doté de caractéristiques de premier ordre:

Il est compatible avec les dernières normes ATX12V v2.3 et rétro-compatible avec les systèmes ATX12V 2.2 et ATX12V 2.01. Le ventilateur de 120 mm ultra silencieux doté d’un double roulement à billes assure une excellente circulation d’air tout en générant un niveau de bruit exceptionnellement faible en faisant varier la vitesse du ventilateur en fonction de la température. Jusqu’à 80% d’efficacité énergétique, réduisant la chaleur produite et les factures d’électricité. Une correction du facteur de puissance active de 0.99 fournit une alimentation propre et fiable. Grâce à l’entrée CA universelle 90-264 V, plus besoin d’appuyer sur le petit interrupteur rouge ! Le rail simple +12 V dédié offre une compatibilité maximale avec les composants les plus récents. La protection contre les surtensions, les surcharges, les sous-tensions et les courts-circuits assure efficacement la sécurité des composants essentiels du système. Câbles extra longs entièrement gainés adaptés aux châssis tour pleine taille. La garantie de deux ans est doublée d’un accès à vie à l’assistance technique et au service après-vente renommés de Corsair.

BUILDERSERIES™ Spécifications du bloc d’alimentation

• Dimensions: 150 mm (l) x 86 mm (P) x 140 mm (L)
• MTBF: 100 000 heures. Modèle CMPSU-430CX CMPSU-500CX CMPSU-600CX Entrée CA nominale Entrée CA CA 90-264 V Courant d'entrée 6-10A Fréquence Contenu de l’emballage
• Bloc d’alimentation Corsair Builder Series
• Guide de l’utilisateur
• Cordon d’alimentation CA
• Attaches pour câbles
• Badge du boîtier Corsair Configuration des câbles Corsair CMPSU-430CX QTÉ Longueur Nombre de connecteurs par câble

Câble de processeur EPS12V (8 broches) Câble PCI-E

Câble périphérique Nombre de connecteurs par câble

Câble de processeur EPS12V (8 broches)

Câble périphérique CMPSU-600CX QTY Longueur Nombre de connecteurs par câble

Câble de processeur EPS12V (8 broches)

Câble périphérique Remarques :

• Les connecteurs disquette sont attachés à l’extrémité du câble périphérique.
• Le connecteur d’alimentation ATX est équipé d’un mécanisme amovible à 4 broches qui permet de brancher une fiche de 20 ou 24 broches sur la carte mère.
• Le connecteur d’alimentation EPS12V est équipé d’un mécanisme amovible à 4 broches qui permet de brancher une fiche à 8 broches ou une fiche à 4 broches « P4/12V » sur la carte mère Installation Avant de procéder à l’installation, veuillez lire l’intégralité du présent manuel. Étape A: Retrait de votre bloc d’alimentation actuel Si vous montez un tout nouveau système, passez à l’Étape B.

1. Débranchez le cordon d’alimentation CA de votre prise murale ou l’onduleur du

bloc d’alimentation actuel.

2. Débranchez tous les câbles d’alimentation de votre carte vidéo, de votre carte

mère et des autres périphériques.

3. Suivez les instructions fournies dans le manuel de votre châssis et désinstallez

votre bloc d’alimentation actuel.

4. Passez à l’Étape B.

Étape B: Installation du bloc d’alimentation Corsair Builder Series

1. Assurez-vous que le câble d’alimentation CA du bloc d’alimentation n’est

2. Suivez les instructions fournies dans le manuel de votre châssis et installez le

bloc d’alimentation à l’aide des vis fournies.

3. Branchez le câble d’alimentation principal à 24 broches. Le câble d’alimentation

principal à 24 broches est équipé d’un mécanisme amovible à 4 broches qui permet de brancher une fiche de 20 ou 24 broches sur la carte mère. a. Si votre carte mère possède une fiche à 24 broches, vous pouvez brancher le câble d’alimentation principal à 24 broches du bloc d’alimentation directement sur votre carte mère. b. Si votre carte mère est équipée d’une fiche à 20 broches, vous pouvez débrancher le câble à 4 broches du connecteur à 24 broches, puis brancher le câble à 20 broches sur la carte mère sans brancher le connecteur à 4 broches.

4. Branchez le câble à 8 broches +12V (EPS12V).

a. Si votre carte mère possède une fiche +12V à 8 broches, branchez le câble à 8 broches directement sur la carte mère. b. Si votre carte mère est équipée d’une fiche à 4 broches, débranchez le câble à 8 broches du connecteur à 4 broches, puis branchez le câble à 4 broches correct directement sur la carte mère.

AVERTISSEMENT: la section de 4 broches amovible du connecteur principal à 24

broches n’est pas un connecteur « P4 » ou « +12 V ». Si vous l’utilisez à la place du connecteur « P4 » ou « +12 V », vous risquez d’endommager gravement le système.

5. Branchez les câbles périphériques, PCI-Express et SATA.

a. Raccordez les câbles périphériques aux fiches d’alimentation de votre disque dur et de votre CD-ROM/DVD-ROM. b. Raccordez le câble SATA aux fiches d’alimentation de votre disque dur SATA. c. Branchez les câbles PCI-Express sur les fiches d’alimentation de votre carte vidéo PCI-Express, le cas échéant. d. Branchez les câbles périphériques aux périphériques nécessitant un petit connecteur à 4 broches. e. Veillez à bien enfoncer chaque câble.

6. Branchez le câble d’alimentation CA sur le bloc d’alimentation et allumez-le en

plaçant l’interrupteur en position de marche (désignée par « I »). Félicitations! Vous avez terminé l’installation de votre bloc d’alimentation Corsair Builder Series. Votre système est maintenant prêt à fonctionner ! Consignes de sécurité importantes ATTENTION, RISQUE D’ÉLECTROCUTION !

1. Veillez à respecter toutes les instructions et consignes de sécurité du fabricant

lors de l’installation. Le non respect de celles-ci peut endommager votre système ou votre le bloc d’alimentation et causer des blessures graves, voire la mort.

2. Le bloc d’alimentation contient des tensions élevées. N’ouvrez pas le boîtier et

n’essayez pas de réparer le bloc d’alimentation : il ne contient aucune pièce que l’utilisateur puisse réparer. BUILDERSERIES™

3. Ce produit est destiné à une utilisation en intérieur uniquement.

4. N’utilisez pas le bloc d’alimentation à proximité d’eau ou dans un environnement

très chaud ou très humide.

5. Ne l’installez pas près d’une source de chaleur, par exemple un radiateur, une

grille de distribution de chauffage, un poêle ou tout autre appareil produisant de la chaleur.

6. N’insérez jamais d’objets dans la zone de ventilation ouverte ou dans la grille du

ventilateur du bloc d’alimentation.

7. Ne modifiez pas les câbles et/ou les connecteurs fournis avec le bloc

8. Si le bloc d’alimentation requiert l’utilisation de câbles modulaires, utilisez

uniquement les câbles fournis par le fabricant. D’autres câbles peuvent ne pas être compatibles avec l’unité et endommager sérieusement votre système ainsi que le bloc d’alimentation.

9. Le connecteur d’alimentation principal à 24 broches est équipé d’un connecteur

amovible à 4 broches. Ce connecteur à 4 broches n’est pas un connecteur P4 ou ATX 12 V. Ne forcez pas ce câble dans la fiche P4 ou ATX +12 V de la carte mère.

10. Le non respect des instructions du fabricant et/ou de ces consignes de sécurité

aura pour effet l’annulation immédiate de toute garantie. Autorisations et homologations FCC FCC Rules Part 15, Class B ICES ICES-003 EN 55022:2006 + A1:2007, Class B EN61000-3-2:2006 Class D EN61000-3-3: 1995 + A1:2001 + A2:2005 EN55024:1998 + A1:2001 + A2:2003

IEC61000-4-2:1995 + A1:1998 + A2:2000

IEC61000-4-3:2006

IEC61000-4-4:2004

IEC61000-4-5:2005

IEC61000-4-6:2003 + A1:2004 + A2:2006

IEC61000-4-8:1993 + A1:2000

IEC61000-4-11:2004

UL / CUL UL 60950-1 CSA C22.2 NO. 60950-1 C-TICK

AS/NZS CISPR 22:2006, CLASS B

TUV EN 60950-1 IEC 60950-1 CCC GB4943 GB9254 GB17625.1 BSMI CNS14336 CNS13438 GOST

R IEC 60950-1-2005

R 51318.22-99 R 51318.24-99 R 51317.3.2-2006 R 51317.3.3-99 RoHS 2002/95/EC, Restriction of Hazardous Substances Directive (Directive européenne limitant l’utilisation de substances dangereuses) WEEE 2002/96/EC, Waste Electrical and Electronic Equipment Directive (Directive européenne relative aux déchets d’équipements électriques et électroniques) RoHS (Chine) Commande n°39 de la Chine, Administration pour le Contrôle de la Pollution causée par les Produits d’Information Électronique

BUILDERSERIES™ EN 55022:2006 + A1:2007, Klasse B EN61000-3-2:2006 Klasse D EN61000-3-3: 1995 + A1:2001 + A2:2005 EN55024:1998 + A1:2001 + A2:2003

IEC61000-4-2:1995 + A1:1998 + A2:2000

IEC61000-4-3:2006

IEC61000-4-4:2004

IEC61000-4-5:2005

IEC61000-4-6:2003 + A1:2004 + A2:2006

IEC61000-4-8:1993 + A1:2000

IEC61000-4-11:2004

UL/CUL UL 60950-1 CSA C22.2 NO. 60950-1 C-TICK EN 55022:2006 + A1:2007, Classe B EN61000-3-2:2006 Classe D EN61000-3-3: 1995 + A1:2001 + A2:2005 EN55024:1998 + A1:2001 + A2:2003

IEC61000-4-2:1995 + A1:1998 + A2:2000

IEC61000-4-3:2006

IEC61000-4-4:2004

IEC61000-4-5:2005

IEC61000-4-6:2003 + A1:2004 + A2:2006

IEC61000-4-8:1993 + A1:2000

IEC61000-4-11:2004

UL / CUL UL 60950-1 CSA C22.2 NO. 60950-1 C-TICK EN 55022:2006 + A1:2007, clase B EN61000-3-2:2006 clase D EN61000-3-3: 1995 + A1:2001 + A2:2005 EN55024:1998 + A1:2001 + A2:2003

IEC61000-4-2:1995 + A1:1998 + A2:2000

IEC61000-4-3:2006

IEC61000-4-4:2004

IEC61000-4-5:2005

IEC61000-4-6:2003 + A1:2004 + A2:2006

IEC61000-4-8:1993 + A1:2000

IEC61000-4-11:2004

UL / CUL UL 60950-1 CSA

C22.2 NÚM. 60950-1

C-TICK EN 55022:2006 + A1:2007、Class B EN61000-3-2:2006 Class D EN61000-3-3: 1995 + A1:2001 + A2:2005 EN55024:1998 + A1:2001 + A2:2003

IEC61000-4-2:1995 + A1:1998 + A2:2000

IEC61000-4-3:2006

IEC61000-4-4:2004

IEC61000-4-5:2005

IEC61000-4-6:2003 + A1:2004 + A2:2006

IEC61000-4-8:1993 + A1:2000

IEC61000-4-11:2004

UL / CUL UL 60950-1 CSA C22.2 NO. 60950-1 C-TICK
