Type de produit	Alimentation modulaire ATX
Puissance	500 Watts
Certification	80 PLUS Bronze
Tension d'entrée	100-240V
Dimensions approximatives	150 x 140 x 86 mm
Poids	2.9 kg
Connecteurs principaux	1 x 24-pin ATX, 1 x 4+4-pin CPU, 2 x 6+2-pin PCIe, 6 x SATA, 4 x Molex
Compatibilités	Compatible avec les cartes mères ATX, Micro-ATX et Mini-ITX
Fonctions principales	Alimentation stable, faible bruit, protection contre les surcharges
Entretien et nettoyage	Vérifier régulièrement la poussière, nettoyer avec un chiffon doux
Pièces détachées et réparabilité	Réparabilité limitée, pièces internes non remplaçables
Sécurité	Protection contre les courts-circuits, surcharges et surchauffes
Informations générales	Idéale pour les configurations de jeu et les PC de bureau

FOIRE AUX QUESTIONS - CX500M 80PLUS BRONZE CORSAIR

Quel est le rendement énergétique du CORSAIR CX500M ?

Le CORSAIR CX500M a un rendement énergétique certifié 80 PLUS Bronze, ce qui signifie qu'il offre une efficacité d'au moins 82% à 20% et 100% de charge.

Comment puis-je connecter le CORSAIR CX500M à ma carte mère ?

Le CORSAIR CX500M est équipé d'un connecteur ATX 24 broches qui doit être branché sur le port correspondant de votre carte mère.

Que faire si mon alimentation ne s'allume pas ?

Vérifiez que tous les câbles sont correctement connectés, assurez-vous que l'alimentation est bien branchée sur une prise fonctionnelle et que l'interrupteur de l'alimentation est en position 'ON'.

Est-ce que le CORSAIR CX500M est compatible avec les cartes graphiques haut de gamme ?

Oui, le CX500M dispose de connecteurs PCIe qui permettent de brancher des cartes graphiques haut de gamme, tant que la consommation totale de votre système ne dépasse pas 500W.

Le CORSAIR CX500M est-il garanti ?

Oui, le CORSAIR CX500M est généralement livré avec une garantie de 5 ans, couvrant les défauts de fabrication.

Comment savoir si mon CORSAIR CX500M fonctionne correctement ?

Vérifiez que tous les ventilateurs tournent et que les LED d'état (si présentes) fonctionnent. Si votre système ne démarre pas, effectuez un test avec une autre alimentation pour isoler le problème.

Puis-je utiliser le CORSAIR CX500M dans un boîtier compact ?

Oui, le CX500M est de format standard ATX et peut être utilisé dans la plupart des boîtiers, y compris les modèles compacts, tant qu'il y a suffisamment d'espace pour le montage.

Le CORSAIR CX500M est-il silencieux ?

Le CORSAIR CX500M est conçu avec un ventilateur à faible bruit qui s'ajuste en fonction de la charge, ce qui le rend relativement silencieux pendant un fonctionnement normal.

Comment puis-je nettoyer mon CORSAIR CX500M ?

Débranchez l'alimentation et utilisez un aspirateur ou un pinceau doux pour enlever la poussière des grilles et des ventilateurs. Évitez d'utiliser de l'eau ou des produits chimiques.

Où puis-je trouver le manuel d'utilisation du CORSAIR CX500M ?

Le manuel d'utilisation est disponible sur le site web de CORSAIR dans la section de support produit pour le modèle CX500M.

MODE D'EMPLOI CX500M 80PLUS BRONZE CORSAIR

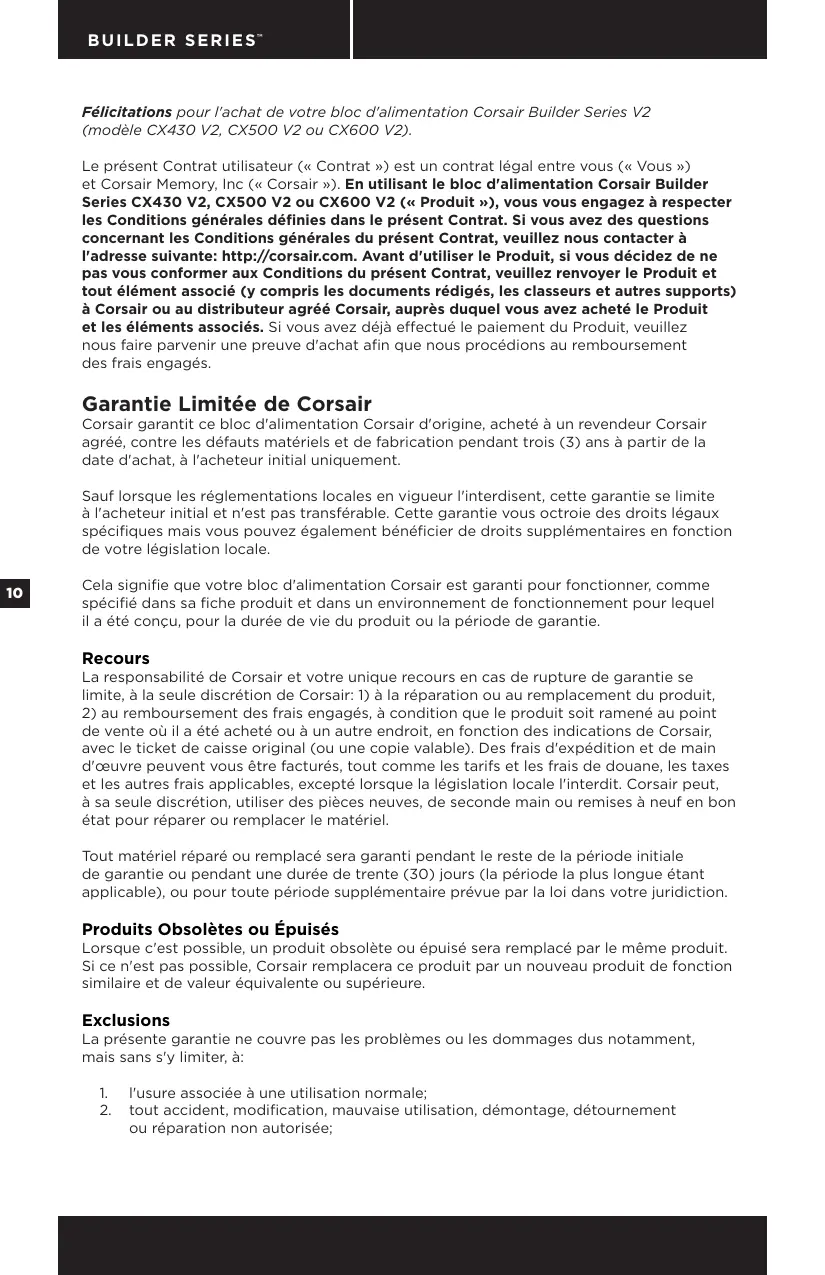

Félicitations pour l'achat de votre bloc d'alimentation Corsair Builder Series V2 (modèle CX430 V2, CX500 V2 ou CX600 V2).

Le présent Contrat utiliséur (« Contrat ») est un contrat légal entre vous (« Vous ») et Corsair Memory, Inc (« Corsair »). En utilisant le bloc d'alimentation Corsair Builder Series CX430 V2, CX500 V2 ou CX600 V2 (« Produit »), vous jouvengez à respecter les Conditions générales définies dans le présent Contrat. Si vous aze des questions concernant les Conditions générales du présent Contrat, veuillez nous contacter à l'adresse suivante: http://corsair.com. Avant d'utiliser le Produit, si vous decide de ne pas vous conformer aux Conditions du présent Contrat, veuillez renvoyer le Produit et tout élément associé (y compris les documents rédigés, les classeurs et autres supports) à Corsair ou au distributeur agréé Corsair, auprès duquel vous aze achété le Produit et les éléments associés. Si vous aze déjà effectué le paiement du Produit, veuillez nous faire parvenir une preuve d'achat afin que nous procédions au remboursement des frais engagés.

Garantie Limitée de Corsair

Corsair garantit ce bloc d'alimentation Corsair d'origine, acheté à un revendeur Corsair agréé, contre les défauts matériels et de fabrication pendant trois (3) ans à partir de la date d'achat, à l'acheteur initial uniquement.

Sauf lorsque les réglementations locales en vigueur l'interdisent, cette garantie se limite à l'acheteur initial et n'est pas transférable. Cette garantie vous octroie des droits légaux spécifique mais vous pouvez également bénéficier de droits supplémentaires en fonction de la législation locale.

Cela signifie que votre bloc d'alimentation Corsair est garantiet pour fonctionner, comme spécifié dans sa fiche produit et dans un environnement de fonctionnement pour lequel il a été concu, pour la durée de vie du produit ou la période de garantie.

Recours

La responsabilité de Corsair et votre unique recours en cas de rupture de garantie se limite, à la seule discrétion de Corsair: 1) à la réparation ou au remplacement du produit, 2) au remboursement des frais engagés, à condition que le produit soit ramné au point de vente où il a été acheté ou à un autre endroit, en fonction des indicateurs de Corsair, avec le ticket de caisse original (ou une copie valable). Des frais d'expédition et de main d'oeuvre peuvent vous être facturés, tout comme les tarifs et les frais de douane, les taxes et les autres frais applicables, excepté lorsque la législation locale l'interdit. Corsair peut, à sa seule discréction, utiliser des pièces neuves, de seconde main ou remises à neuf en bon état pour réparer ou replacer le matériel.

Tout matériel réparé ou remplace sera garanti pendant le reste de la période initiale de garantie ou pendant une durée de trente (30) jours (la période la plus longue étant applicable), ou pour toute période supplémentaire prévue par la loi dans votre juridiction.

Produits Obsolètes ou Épuisés

Lorsque c'est possible, un produit absolte ou epuisé sera remplaced par le même produit. Si ce n'est pas possible, Corsair remplacera ce produit par un nouveau produit de fonction similaire et de valeur équivalente ou supérieure.

Exclusions

La presente garantie ne couvre pas les problèmes ou les dommages dus notamment, mais sans s'y limiter, à:

1. l'usage associée à une utilisation normale;

2. tout accident, modification, mauvaise utilisation, démontage, détournement ou réparation non autorisée;

3. la suppression de toute étiquette ou libellé du fabricant;

4. toute utilisation abusive, notamment si elle est contraire aux instructions fournies avec le produit;
5. le branchement à une source d'alimentation fournissant une tension non adaptée;
6. l'utilisation de consommables (des batteries de remplacement, par exemple) non fournis par Corsair, sauf si les réglementations locales en vigueur interdisent cette restriction;
7. toute autre cause non liée à un défaut matériel ou de fabrication du produit.
8. En outre, cette garantie n'est pas applicable aux produits contrefaits, c'est-à-dire les produits que Corsair, à sa seule discrétion, identifie comme n'ayant pas été fabriqués par Corsair ou par l'un des partenaires fabricants agreeés par Corsair.

Limitation de Responsabilité

CORSAIR NE SAURAIT ETRE TENU RESPONSABLE DE DOMMAGES SPECIAUX, FORTUITS, INDIRECTS OU CONSEQUENTS QUELS QU'ILS SOIENT, NOTAMMENT, MAIS SANS S'Y LIMITER, LES PERTES (DIRECTES OU INDIRECTES) DE PROFITS, DE REVENUS OU DE DONNÉES ET LES PERTES COMMERCIALES LIÉES À LA RuptURE DE Toute GARANTIE EXPRESSE OU IMPLICITE RELATIVE AU PRODUIT, MÈME SI L'EVENTUALité DE TELS DOMMAGES AVAIT ETÉ SIGNALÉE À CORSAIR AUPARAVANT.

Certaines législations locales n'autorisent pas l'exclusion ou la limitation des dommages spéciaux, indirects, fortuits ou conséquents. Il est donc possible que cette limitation ou exclusion ne soit pas applicable dans notre juridiction.

Durée des Garanties Implicites

SAUF SI LES RÉGEMENTATIONS EN VIGUEUR L'INTERDISENT, Toute GARANTIE OU CONDITION IMPLICITE DE VALEUR COMMERCIALE OU D'ADEQUATION À UN USAGE PARTICULIER DÉFINIE POUR CE PRODUIT MATÉRIEL EST LIMITÉ À LA DUREE DE LA PÉRIODE DE GARANTIE APPLICABLE POUR LE PRODUIT. Certaines législations locales n'autorisent pas les limitations de durée d'une garantie implicite. Il est donc possible que cette limitation ne soit pas applicable dansVote juridiction.

Droits Legaux Nationaux

Il est possible que la législation nationale qui regit la vente des biens de consommation octroie des droits légaux aux consommateurs. De tels droits ne sont pas affectés par les garanties de la presente garantie limitée.

Aucune Autre Garantie

Aucun agent, revendeur ou employé de Corsair n'est autorisé à modifier cette garantie, à la prolonger ou à y ajouter des éléments.

Réclamation de Garantie

Avant d'effectuer une réclamation de garantie, veuillez contacter notre groupe d'assistance technique ou consulter la section d'assistance technique du site Web corpsair.com. Vous trouverez peut-être une solution simple au problème qui vous préoccupe.

En général, toute réclamation de garantie valide effectuée pendant les trente (30) jours qui suivant la date d'achat doit être traitée au point de vente d'origine. La durée de cette période est différente pour certains points de vente. Veuillez consulter la politique de retarder applicable auprès du revendeur par le biais duquel vous avech acheté le produit. Toute réclamation de garantie qui ne peut pas être traitée via le point de vente d'origine doit être adressée directement à Corsair. Les coordonnées de notre service après-vente sont indiquées sur la page Web corsair.com/contact, ainsi que dans la documentation fournie avec le produit.

Introduction

Idéal pour la Maison ou le Bureau

Les blocs d'alimentation Corsair Builder Series sont conçus pour assurer une compatibilité sans faillie avec une nouvelle configuration ou la mise à niveau de votre ordinateur de bureau. Leurs fonctionnalités généralement réservées aux blocs d'alimentation haut de gamme, en font des produits parfaitement adaptés aux systèmes nécessitant une alimentation continue et fiable, ainsi qu'un faisible niveau de bruit.

Avantages de Corsair

Basé sur les technologies les plus avances, le bloc d'alimentation Corsair Builder Series est doté de caractéristiques de premier ordre:

• Il est compatible avec les dernières normes ATX12V 2.3 et retro-compatible avec les systèmes ATX12V 2.2 et ATX12V 2.01.
  Le ventilateur de 120mm ultra silencieux doté d'un assure une excellente circulation d'air tout en générant un niveau de bruit exceptionnellement faible en faisant varier la vitesse du ventilateur en fonction de la temperature.
• Son rendissement énergétique d'au moins 80% pour des conditions de charges de 20%, 50% et 100% permet de réduire la quantité de chaleur généree, ainsi que la facture d'électricité.
• Une correction du facteur de puissance active de 0.99 fournit une alimentation propre et fiable.
• Grac à l'entrée CA universelle 90-264V, plus besoin d'appuyer sur le petit interrupteur rouge!
• Le rail simple +12V dédié offre une compatibilité maximale avec les composants les plus récents.
• La protection contre les surtensions, les surcharges, les sous-tensions et les courts-circuits assure efficacement la sécurité des composants essentiels du système.
  Cables extra longs entierement gaines adaptés aux chassinis tour pleineaille.
• La garantie de trois ans est doublée d'un accès à vie à l'assistance technique et au service après-ventre renommés de Corsair.

Spécifications du Bloc d'Alimentation

Dimensions: 150mm (I) × 86mm (P) × 140mm (L)
MTBF: 100,000 heures

MODELE	CX430 V2		CX500 V2		CX600 V2
	Entrée CA Nominale
Entrée CA	90-264V
Courant d'Entrée	6-3A		8-4A		10-5A
Fréquence	47Hz~63Hz
	Sortie CC Nominale
	Charge Maximale	Sortie Maximale	Charge Maximale	Sortie Maximale	Charge Maximale	Sortie Maximale
+3.3V	20A	120W	25A	130W	25A	150W
+5V	20A		20A		25A
+12V	28A	336W	34A	408W	40A	480W
-12V	0.8A	9.6W	0.8A	9.6W	0.8A	9.6W
+5Vsb	3A	15W	3A	15W	3A	15W
Puisance Totale	430W		500W		600W

Contenu de l'Emballage

• Bloc d'alimentation Corsair Builder Series
  Cordon d'alimentation CA
• Attaches pour câbles
• Vis de fixation

Configuration des Câbles Corsair

MODELE		CX430 V2	CX500 V2		CX600 V2
Câble ATX (24 broches)	Qté	1	1		1
	Nombre de Connecteurs par Câble	1	1		1
	Longueur	600mm	600mm		600mm
Câble de processeur EPS12V (8 broches)	Qté	1	1		1
	Nombre de Connecteurs par Câble	1	1		1
	Longueur	600mm	600mm		600mm
Câble PCI-E	Qté	1	2		2
	Nombre de Connecteurs par Câble	1	1		1
	Longueur	600mm	600mm		600mm
Câble SATA	Qté	2	1	1	2
	Nombre de Connecteurs par Câble	2	2	3	3
	Longueur	550mm	550mm	700mm	550mm
Câble périphérique	Qté	1	1		1
	Nombre de Connecteurs par Câble	4	5		5
	Longueur	850mm	1050mm		1050mm

Remarques:
- Les connecteurs disquette sont attachés à l'extrémité du cable périphérique.
- Le connecteur d'alimentation ATX est équipé d'un mécanisme amovible à 4 broches qui permet de brancher une fiche de 20 ou 24 broches sur la carte mère.
- Le connecteur d'alimentation EPS12V est équipé d'un mécanisme amovible à 4 broches qui permet de brancher une fiche à 8 broches ou une fiche à 4 broches « P4/12V » sur la carte mère.

Installation

Avant de proceder à l'installation, veuillez dire l'intégrality du present manuel.

Étape A: Retrait de votre bloc d'alimentation actuel

Si vous montez un tout nouveau système, passez à l'Etape B.

1. Débranche le cordon d'alimentation CA de votre prise murale ou l'onduleur du bloc d'alimentation actuel.
2. Débranche tous les cables d'alimentation de votre carte video, de votre carte mère et des autres périhériques.
3. Suivez les instructions fournies dans le manuel de votre chassis et désinstalléz votre bloc d'alimentation actuel.
4. Passez à l'Étape B.

Étape B: Installation du bloc d'alimentation Corsair Builder Series

1. Assurez-vous que le cable d'alimentation CA du bloc d'alimentation n'est pas branché.
2. Suivez les instructions fournies dans le manuel de votre chassis et installez le bloc d'alimentation à l'aide des vis fournies.
3. Branchez le cable d'alimentation principal à 24 broches. Le cable d'alimentation principal à 24 broches est équipé d'un mécanisme amovible à 4 broches qui permet de brancher une fiche de 20 ou 24 broches sur la carte mère.

a. Si vous carte mère possède une fiche à 24 broches, vous pouvez brancher le cable d'alimentation principal à 24 broches du bloc d'alimentation directement sur votre carte mère.
b. Si votre carte mère est équipée d'une fiche à 20 broches, vous pouvez débrancher le cable à 4 broches du connecteur à 24 broches, puis brancher le cable à 20 broches sur la carte mère sans brancher le connecteur à 4 broches.

1. Branchez le cable à 8 broches +12V (EPS12V).

a. Si votre carte mère possède une fiche +12V à 8 broches, branchez le cable à 8 broches directement sur la carte mère.
b. Si vous carte mère est équipée d'une fiche à 4 broches, débranche le cable à 8 broches du connecteur à 4 broches, puis branchez le cable à 4 broches correct directement sur la carte mère.

AVERTISSEMENT: La section de 4 broches amovible du connecteur principal à 24 broches n'est pas un connecteur « P4 » ou « +12V ». Si vous l'utilise à la place du connecteur « P4 » ou « +12V », vous risquez d'endommager gravement le système.

1. Branchez les cables périhériques, PCI-Express et SATA.

a. Raccordez les cables périphériques aux fiches d'alimentation de votre disque dur et de votre CD-ROM/DVD-ROM.
b. Raccordez le cable SATA aux fiches d'alimentation de votre disque dur SATA.
c. Branchez les câbles PCI-Express sur les fiches d'alimentation de votre carte video PCI-Express, le cas échéant.
d. Branchez les cables péripériques aux péripériques nécessitant un petit connecteur à 4 broches.
e. Veillez a bien enforcer chaque cable.

1. Branchez le cable d'alimentation CA sur le bloc d'alimentation et allumez-le en plaçant l'interrupteur en position de marche (désignée par « I »).

Fellicitations! Vous avez terminé l'installation de votre bloc d'alimentation Corsair Builder Series. Notre système est maintenant pret à fonctionner!

Consignes de Sécurité Importantes ATTENTION, RISQUE D'ÉLECTROCUTION!

1. Veillez à respecter toutes les instructions et consignes de sécurité du fabricant lors de l'installation. Le non respect de celles-ci peut endommager votre système ou votre bloc d'alimentation et cause des blessures graves, voir la mort.
2. Le bloc d'alimentation contient des tensionsées élevées. N'ouvre pas le boîtier et n'essayez pas de réparer le bloc d'alimentation: il ne contient aucune pièce que l'utilisateur puisse réparer.
3. Ce produit est destiné à une utilisation en interieur uniquement.
4. N'utilisez pas le bloc d'alimentation à proximé d'eau ou dans un environnement très chaud ou très humide.
5. Ne l'installez pas pres d'une source de chaleur, par exemple un radiateur, une grille de distribution de chauffage, un poèle ou tout autre apparéil produitant de la chaleur.
6. N'insérez jamais d'objets dans la zone de ventilation ouverte ou dans la grille du ventilateur du bloc d'alimentation.
7. Ne modifies pas les cables et/ou les connecteurs fournis avec le bloc d'alimentation.
8. Si le bloc d'alimentation requiert l'utilisation de câbles modulaires, utilisez uniquement les câbles fournis par le fabricant. D'autres câbles peuvent ne pas être compatibles avec l'unité et endommager sérieusement votre système ainsi que le bloc d'alimentation.
9. Le connecteur d'alimentation principal à 24 broches est équipé d'un connecteur amovible à 4 broches. Ce connecteur à 4 broches n'est pas un connecteur P4 ou ATX 12V. Ne force pas ce cable dans la fiche P4 ou ATX +12V de la carte mère.
10. Le non respect des instructions du fabricant et/ou de ces consignes de sécurité aura pour effet l'annulation immédiate de toute garantie.

Autorisations et Homologations

ICES ICES-003

CE EN 55022:2006 + A1:2007, Class B

EN61000-3-2:2006 Class D

EN61000-3-3: 1995 + A1:2001 + A2:2005

EN55024:1998 + A1:2001 + A2:2003

IEC61000-4-2:1995 + A1:1998 + A2:2000

IEC61000-4-3:2006

IEC61000-4-4:2004

IEC61000-4-5:2005

IEC61000-4-6:2003 + A1:2004 + A2:2006

IEC61000-4-8:1993 + A1:2000

IEC61000-4-11:2004

UL/CUL UL60950-1

CSA C22.2 NO.60950-1

C-TICK AS/NZS CISPR 22:2006,CLASS B

TUV EN 60950-1

CB IEC 60950-1

CCC GB4943

GB9254

GB17625.1

BSMI CNS14336

CNS13438

GOST R IEC 60950-1-2005

R 51318.22-99

R 51318.24-99

R 51317.3.2-2006

R 51317.3.3-99

(Directive européenne limitant l'utilisation de substances dangereuses)

(Directive européenne relative aux déchets d'équipements électriques etlectroniques)

ROHS Commande No.39 de la Chine, Administration pour le Contrôle de la

(Chine) Pollution causée par les Produits d'Information Electronique
