CX500M 80PLUS BRONZE - Alimentatore per computer CORSAIR - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Alimentatore per computer
Marca	Corsair
Modello	CX500M 80PLUS BRONZE
Certificazione 80 PLUS	Bronze (efficienza ≥ 80% al 20%, 50% e 100% del carico)
Potenza totale	500 W
Dimensioni (L x l x H)	150 mm x 86 mm x 140 mm
Ingresso CA	90-264 V, 8-4 A, 47-63 Hz
Uscita +3,3 V	25 A (130 W max)
Uscita +5 V	20 A
Uscita +12 V	34 A (408 W max, singolo rail)
Uscita -12 V	0,8 A (9,6 W max)
Uscita +5VSB	3 A (15 W max)
Ventilatore	120 mm ultra silenzioso a variazione di temperatura
Connettori principali	1 x ATX 24 pin, 1 x EPS12V 8 pin
Connettori PCI-Express	2 x PCI-E 6+2 pin
Connettori SATA	2 connettori
Connettori periferiche	5 connettori (Molex)
Lunghezza dei cavi	ATX/EPS: 600 mm, PCI-E: 600 mm, SATA: 550 mm, periferica: 1050 mm
Tipo di cavi	Modulari (completamente rivestiti)
Protezioni	Sovratensione (OVP), sovraccarico (OCP), sottotensione (UVP), cortocircuito (SCP)
Correzione del fattore di potenza	PFC attivo (≥ 0,99)
Norme compatibili	ATX12V 2.3, retrocompatibile 2.2 / 2.01
Garanzia del produttore	3 anni
Manutenzione	Pulire l'esterno con un panno asciutto. Non aprire l'involucro.
Riparabilità	Non contiene parti riparabili dall'utente. Affidare a un professionista.

Domande frequenti - CX500M 80PLUS BRONZE CORSAIR

Quali sono i cavi modulari forniti con il CX500M?

Il CX500M è un modello modulare. Include un cavo ATX 24 pin, un cavo EPS12V 8 pin, due cavi PCI-E, un cavo SATA con due connettori e un cavo periferica (Molex) con cinque connettori.

Posso utilizzare questo alimentatore per una scheda grafica recente?

Sì, il CX500M fornisce fino a 408 W sul rail +12 V, sufficiente per la maggior parte delle schede grafiche di fascia media. Verificare i requisiti della propria GPU (in watt e connettori).

Come installare l'alimentatore nel mio case?

Assicurarsi che il cavo CA sia scollegato. Fissare l'alimentatore nel case con le viti fornite. Collegare il cavo ATX 24 pin alla scheda madre, il cavo EPS12V al connettore CPU, quindi i cavi PCI-E/SATA/periferiche. Infine, collegare il cavo CA e accendere l'interruttore.

Il connettore ATX 24 pin può adattarsi a una scheda madre a 20 pin?

Sì, il connettore principale è dotato di un'estremità rimovibile a 4 pin. Basta staccare questa parte per ottenere un connettore a 20 pin compatibile.

L'alimentatore è silenzioso?

Sì, la ventola da 120 mm è progettata per essere ultra silenziosa. La sua velocità varia in base alla temperatura, consentendo un funzionamento discreto a basso carico.

Qual è la garanzia di questo prodotto?

Corsair offre una garanzia limitata di 3 anni contro difetti materiali e di fabbricazione, a partire dalla data di acquisto da parte dell'acquirente originale.

L'alimentatore ha un interruttore?

Sì, un interruttore on/off (I/O) si trova sul retro dell'unità.

Posso utilizzare cavi modulari di altre marche?

No, utilizzare solo i cavi forniti da Corsair. Cavi non compatibili possono danneggiare l'alimentatore o i componenti.

Quali sono i livelli di protezione integrati?

Il CX500M è protetto contro sovratensioni (OVP), sovraccarichi (OCP), sottotensioni (UVP) e cortocircuiti (SCP).

Questo alimentatore è compatibile con gli standard moderni?

Sì, è compatibile ATX12V 2.3 e retrocompatibile con le versioni precedenti 2.2 e 2.01. Supporta inoltre il PFC attivo per una migliore efficienza.

MANUALE UTENTE CX500M 80PLUS BRONZE CORSAIR

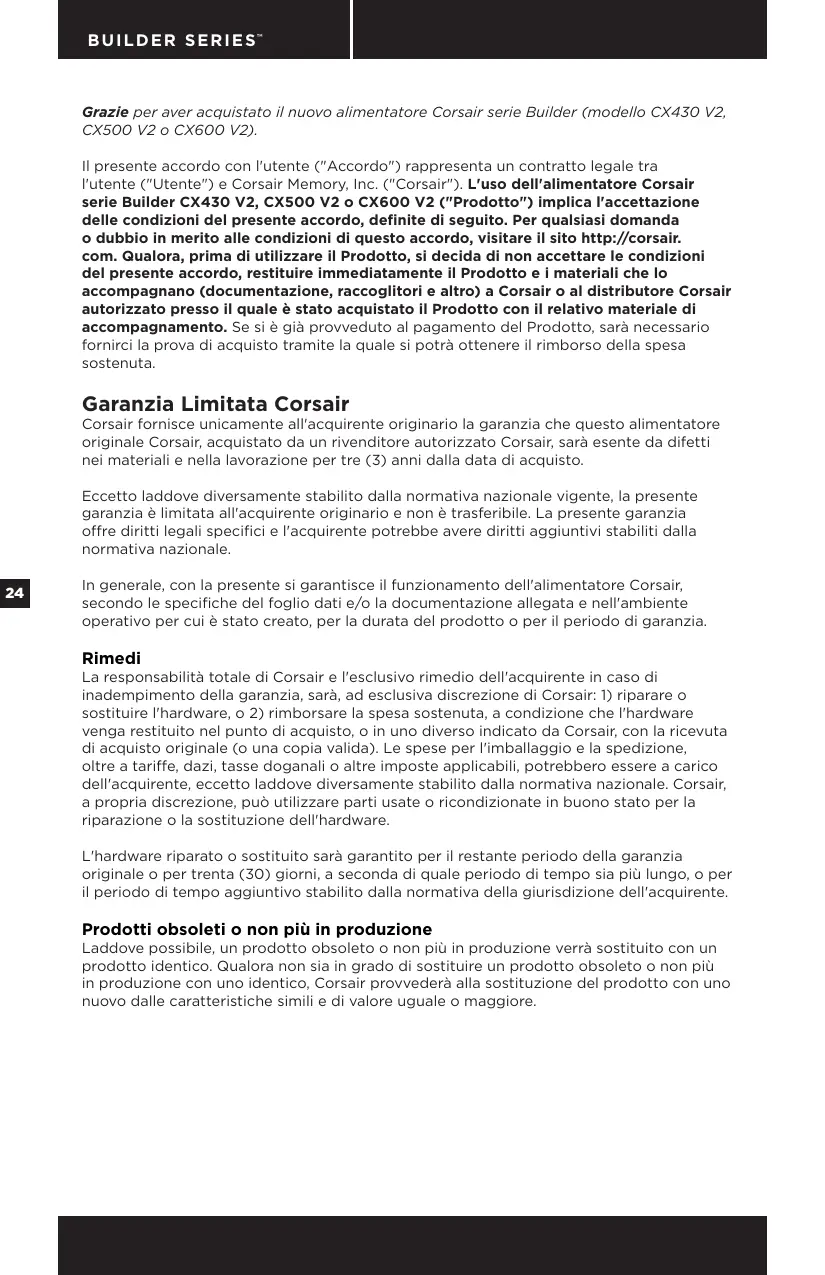

Grazie per aver acquistato il nuovo alimentatore Corsair serie Builder (modello CX430 V2, CX500 V2 o CX600 V2).

Il presente accordo con l'utente ("Accordo") rappresenta un contratto legale tra l'utente ("Utente") e Corsair Memory, Inc. ("Corsair"). L'uso dell'alimentatore Corsair seriese Builder CX430 V2, CX500 V2 o CX600 V2 ("Prodotto") implica l'accettazione delle condizioni del presente accordo, definite di seguito. Per qualsiasi domanda o dubbio in merito alle condizioni di questo accordo, visitare il situ http://corsair. com. Qualora, prima di utilizzato il Prodotto, si decide di non accettare le condizioni del presente accordo, restituire immediamente il Prodotto e i materiali che lo accompagnano (documentazione, raccoglitori e altri) a Corsair o al distributore Corsair autorizzato presso il quale è stato acquistato il Prodotto con il relativo materiale di accompagnamento. Se si è già provveduto al pagamento del Prodotto, sare necessario fornirci la prova di acquistotramite la quale si potr'à ottenerile rimborso della spesa sostenuta.

Garanzia Limitata Corsair

Corsair fornisce unicamente all'acquirente originario la garanzia che questo alimentatore originale Corsair, acquistato da un rivenditore autorizzato Corsair, sare esente da difetti nei materiali e nella lavorazione per tre (3) anni alla data di acquirezzo.

Eccetto laddove diversamente stabilito alla normativa nazionale vigente, la presente garanzia è limitata all'acquirente originario e non è trasferribile. La presente garanzia offre diritti legali specifici e l'acquirente potrebbe ave diretti aggiuntivi stabiliti alla normativa nazionale.

In generale, con la presente si garantisce il funzionamento dell'alimentatore Corsair, secondo le specifiche del foglio dati e/o la documentazione allegata e nelle'ambiente operativo per cui è stato creato, per la durata del prodotto o per il periodo di garanzia.

Rimedi

La responsabilità totale di Corsair e l'esclusivo rimedio dell'acquirente in caso di inadempimento della garanzia, sare, ad escludiva discrezione di Corsair: 1) riparare o sostituire l'hardware, o 2) rimborsare la spesa sostenuta, a condizione che l'hardware venga restituito nel punto di acquisto, o in uno diverso indicato da Corsair, con la ricevuta di acquisto originale (o una copia valida). Le spese per l'imballaggio e la spedizione,或者其他 a tariffe, dazi, tasse doganali o altre imposte applicabili, potrebbero essere a carico dell'acquirente, ecctto laddove diversamente stabilito alla normativa nazionale. Corsair, a propria discrezione, cui utilizzato parti usate o ricondizione in buono stato per la riparazione o la sostituzione dell'hardware.

L'hardware riparato o sostituito sare garantito per il restante periodo della garanzia originale o per trenta (30) giorni, a seconda di quale periodo di tempo si più lungo, o per il periodo di tempo aggiuntivo stabilito alla normativa della giurisdizione dell'acquirente.

Prodotti obsoleti o non più in produzione

Laddove possibie, un prodotto obsoleto o non più in produzione verrà sostituito con un prodotto identico. Qualora non sua in grado di sostituire un prodotto obsoleto o non più in produzione con uno identico, Corsair provvedera alla sostituzione del prodotto con uno nuovo dalle caratteristiche simili e di valor e uguali o magiore.

Esclusioni

La presente garanzia non copre i problemi o i danni arrecati al prodotto in caso di, ma non limitatamente a:

1. Logorama to dovuto a normale usura
2. Modifica, abuso, incidente, smontaggio, errata applicazione o riparazione non autorizzata
3. Rimozione delle etichette o degli adesivi del produttore
4. Utilizzo improprio, inclusa qualunque operazione non conforme alle istruzioni fornite con il prodotto
5. Utilizzo con una tensione errata
6. Utilizzato di beni di consumo, quali batterie, non forniti da Corsair, eccetto laddove tale restrizione è proibita alla normativa nazionale.
7. Qualunque altra causa non legata a difetti nei materiali o di fabbricazione

Sono inoltre esclusi alla garanzia i prodotti contraffatti, ossia quei prodotti che Corsair, a proprio discrezione, stabilisce non siano stati fabbricati da Corsair o da partner autorizzati.

Limitazione di Responsabilità

CORSAIR NON SARÀ RESPONSABILE PER DANNI SPECIALI, INCIDENTALI, INDIRETTI O CONSEQUENZIALI, INCLUSA, MA NON LIMITATAMENTE A, LA PERDITA DI PROFITTI, RICAVI O DATI (DIRETTI O INDIRETTI) O LA PERDITA COMMERCIALE PER INADEMIPLANZA A QUALUNQUE GARANZIA ESPPLICITA O IMPLICITA SUL PRODOTTO, NEANCHÉ PREVIO AVVISO A CORSAIR DELL'EVENTUALITA DI TALI DANNI. Alcune

normative nazionali non consentono l'esclusione o la limitazione dei anni speciali, indiretti, incidentali o consequenziali, per cui tale limitazione o esclusione potrebbe non essere applicabile nella giurisdizione dell'acquirente.

Durata delle Garanzie Implicite

ECCETTO LADDOVE DIVERSAMENTE STABILITO DALLA NORMATIVA VIGENTE, QUALUNQUE GARANZIA IMPLICITA O CONDIZIONE DI COMMERCIABILITA O IDONEITA PER UNO SCOPO SPECIFICO SUL PRESENTE PRODOTTO HARDWARE è LIMITATA ALLA DURATA DEL PERIODO DI GARANZIA LIMITATA APPLICABLE PER IL PRODOTTO.

Alcune normative nazionali non consentono limitazioni sulla durata delle garanzie implicite, per cui tale limitazione potrebbe non essere applicabile nella giurisdizione dell'acquirente.

Diritti Legali Nazionali

I consumatori possono avere diritti legali sanciti alla legge nazionale vigente che regola la vendita di beni di consumo. Le garanzie contente nella presente Garanzia Limitata non ledono tali diritti.

Esclusione di Ulteriori Garanzie

Nessun dipendente, rivenditore o agente Corsair è autorizzato ad applicare modifiche, estensioni o aggiunte alla presente garanzia.

Come Richiedere un Intervento in Garanzia

Prima di richiedere un intervento in garanzia suggeriamo di contattare il gruppo di supporto tecnico o visitare la pagina corsair.com e consultare la sezione relative all'assistenza tecnica. La sezione offre supporto per problemi di semplice soluzione.

In generale, le richieste di intervento in garanzia valide vanno fatto pervenire al punto di acquisito originale entro i trenta (30) giorni successivi all'acquisto. Tale periodo può variarere in base a dove è stato acquisatto il prodotto. Si consiglia di consultare la normativa sui resi presso il rivenditore da cui è stato acquisatto il prodotto. Eventuali richieste di intervento in garanzia che non possono essere elaborate dal punto di acquisito originale vanno inviate direttamente a Corsair. Le informazioni diicontatto relative al nostro servizio clienti sono disponibili alla pagina corsair.com/contact o nella documentazione fornita con il prodotto.

Introduzione

Ideale per la Casa e per l'Ufficio

La série di alimentatori Builder di Corsair è progettata per offre compatibilità perfetta con i sistemi dei computer desktop e con i loro aggiornamenti. Grazie alle funzialità tipiche degli alimentatori di fascia alta, rappresenta la scelta ideale per i sistemi che si basano su un'alimentazione continua e affidabile e bassi livelli di rumore.

Vantaggi Corsair

Gli alimentatori della serie Builder di Corsair offrono funzionalità e Tecnologie d'avanguardia:

• Supporto del recente standard ATX12V 2.3 e retrocompatibilità con i sistemi ATX12V 2.2 e ATX12V 2.01.
• Ventola ultrasilenziosa da 120mm sfera per un efficiente flusso d'aria a un Bassissimo livello di rumore grazie alla variazione della velocità in base alla temperatura.
  Efficienza energetica superiore all' 80% in condizioni di carico del 20% , 50% e 100% per una minore generatione di calorie e un disponio energetico più controllato.
  Correzione del fattore di potenza attiva di 0.99, che fornisce un'alimentazione precisa e affidabile.
  L'ingresso CA universale 90-264V elimina la necessità di modificare il voltaggio.
• Una via dedicata a +12V offre la massima compatibilità con i componenti del sistema più recenti.
• La protezione da sovratensione, sovralimentazione e la protezione da sottocorrente e cortocircuito contribuiscono alla sicurezza dei componenti critici delsystema.
  Cavi di lunghezza sufficiente con guaina per configurazioni in telai full tower.
• 3 anni di garanzia e accesso illimitato ai servizi di assistenza tecnica Corsair di altissimo livello.

Specifiche dell'Alimentatore

Dimensioni: 150mm (P) x 86mm (A) x 140mm (L)
MTBF (tempo medio tra guasti): 100,000 ore

MODELLO	CX430 V2		CX500 V2		CX600 V2
	Potenza di Ingresso CA
Ingresso CA	90-264V
Corrente di Ingresso	6-3A		8-4A		10-5A
Frequenza	47Hz-63Hz
	Potenza di Uscita CC
	Carico massimo	Uscita massima	Carico massimo	Uscita massima	Carico massimo	Uscita massima
+3.3V	20A	120W	25A	130W	25A	150W
+5V	20A		20A		25A
+12V	28A	336W	34A	408W	40A	480W
-12V	0.8A	9.6W	0.8A	9.6W	0.8A	9.6W
+5Vsb	3A	15W	3A	15W	3A	15W
Potenza Totale	430W		500W		600W

Contenuto del Pacchetto

Alimentatore series Builder di Corsair
Cavo di alimentazione CA
Fascette per cavi
Viti di montaggio

Configurazione dei Cavi Corsair

MODELLO		CX430 V2	CX500 V2		CX600 V2
Cavo ATX (24 pin)	Qtà	1	1		1
	Connettori per Cavo	1	1		1
	Lunghezza	600mm	600mm		600mm
Cavo CPU EPS12V (8 pin)	Qtà	1	1		1
	Connettori per Cavo	1	1		1
	Lunghezza	600mm	600mm		600mm
Cavo PCI-E	Qtà	1	2		2
	Connettori per Cavo	1	1		1
	Lunghezza	600mm	600mm		600mm
Cavo SATA	Qtà	2	1	1	2
	Connettori per Cavo	2	2	3	3
	Lunghezza	550mm	550mm	700mm	550mm
Cavo per Periferiche	Qtà	1	1		1
	Connettori per Cavo	4	5		5
	Lunghezza	850mm	1050mm		1050mm

Note:

I connettori floppy sono collegati all'estremità del cavo per periferiche.
Il connettore di alimentazione ATX dispone di un meccanismo scollegabile a 4-pin che consente l'uso di una presa a 24-pin o a 20-pin sulla scheda madre.
- Il connettore di alimentazione EPS12V dispone di un meccanismo scollegabile a 4-pin che consente l'uso di una presa a 8-pin o di una presa "P4/12V" a 4-pin sulla scheda madre.

Installazione

Prima di procedere con l'installazione, leggere attendamente e per intero quello manuale.

Fase A: Sostituzione di un alimentatore più esistente

Se si sta creando un sistema nuovo, andare alla Fase B.

1. Scollegare il cavo di alimentazione CA alla presa a muro o l'UPS e dall'alimentatore esistente.
2. Scollegare tutti i cavi di alimentazione alla scheda video, alla schedà madre e da tutte le altre periferiche.
3. Seguire le struzioni riportate nel manuale dello chassis per disinstallare l'alimentatore più in uso.
4. Andare alla Fase B.

Fase B: Installazione dell'alimentatore serie Builder di Corsair

1. Assicurarsi che il cavo di alimentazione CA dell'alimentatore non sia collegato.
2. Seguire le struczioni riportate nel manuale dello chassis e installare l'alimentatore utilizzando le viti fornite.
3. Collegare il cavo di alimentazione principale a 24-pin. Il cavo di alimentazione principale a 24-pin posto sull'alimentatore dispone di un meccanismo scollegabile a 4-pin che consente l'uso di una presa a 24-pin o a 20-pin sulla schedà madre.

a. Se la schedà madre è dotata di una presa a 24-pin, è possibile collegare il cavo di alimentazione principale a 24-pin dell'alimentatore direttamente alla schedà madre.
b. Se la schedad madre è dotata di una presa a 20-pin, è necessario scollegare il cavo a 4-pin dal connettore a 24-pin è collegare il cavo a 20-pin alla schedad madre perché collegare il connettore a 4-pin.

1. Collegare il cavo a 8-pin +12V (EPS12V).

a. Se la性和 madre è dotata di una presa a 8-pin +12V, collegare il cavo a 8-pin direttamente alla性和 madre.
b. Se la schedamadre èdotata di una presa a 4-pin, è necessario scollegare il cavo a 4-pin dal connettore a 8-pin e collegare il cavo a 4-pin direttamente alla schedamadre.

AVVERTENZA: Il cavo scollegabile a 4-pin del connettore principale a 24-pin non è un connettore "P4" o "+"12V". L'uso di quello cavo al posto di un connettore "P4" o "+"12V" più provocare gravi danni.

1. Collegare i cavi per periferiche, i cavi PCI-Express e i cavi SATA.

a. Collegare i cavi per periferiche alle prese di alimentazione del disco rigido e dell'unità CD-ROM/DVD-ROM.
b. Collegare i cavi SATA alle prese di alimentazione SATA del disco rigido.
c. Se necessario, collegare i cavi PCI-Express alle prese di alimentazione della Scheduled video PCI-Express.
d. Collegare i cavi per periferiche alle periferiche che richiedono un connettore a 4-pin piccolo.
e. Assicurarsi che tutti i cavi siano collegati saldamente.

1. Collegare il cavo di alimentazione CA all'alimentatore e accenderlo spingendo l'interruttore sulla posizione "I".

Congratulazioni! L'installazione dell'alimentatore serie Builder di Corsair è stata completata e ilsysteme è pronto per essere utilizzato!

Informazioni Importanti Sulla Sicurezza ATTENZIONE: PERICOLO DI SCOSSA ELETTRICA!

1. Eseguire l'installazione nel rispetto delle istruzioni del produttore e degli avvisi di sicurezza. Eventuali inosservanze potrebbero provocare danni all'alimentatore o alsystema ed essere causa di gravi lesioni o morte.
2. All'interno dell'alimentatore è presente un voltaggio elevato. Non après l'involucro né cercare di riparare l'alimentatore: non sono presenti componenti la cui manutenzione può essere eseguita dagli utenti.
3. Il prodotto è stato progettato esclusivamente per l'utilizzo in luoghi chiusi.
4. Non utilizzato l'alimentatore in prossimità di acqua o in ambienti a temperature e umidità elevate.
5. Non installare in prossimità di fonti di calore quali termosifoni, bocchette di riscaldamento, stufe o altri apparecchi che producono calore.
6. Non insere oggetti nell'area della griglia della ventola o di ventilazione aperta dell'alimentatore.
7. Non modificare i cavi e/o i connettori inclusi con l'alimentatore.
8. Se l'alimentatore utilizes cavi modulari, usare solo cavi forniti dal produttore.
   Altri cavi potrebbero non assere compatibili e danneggiare il sistema e l'alimentatore in modo grave.
9. Il connettore di alimentazione principale a 24-pin è dotato di un connettore scollegabile a 4-pin. Il connettore a 4-pin non è un connettore P4 o ATX 12V. Non insere forzamente quello cavo nella presa P4 o ATX +12V della schedà madre.
10. L'inosservanza delle istruzioni del produttore e/o delle presenti istruzioni di sicurezza invaliderà la garanzia con effetto immediato.

Sicurezza e Certificazioni

FCC	Norme FCC Parte 15, Classe B
ICES	ICES-003
CE	EN 55022:2006 + A1:2007, Classe BEN61000-3-2:2006 Classe DEN61000-3-3: 1995 + A1:2001 + A2:2005EN55024:1998 + A1:2001 + A2:2003IEC61000-4-2:1995 + A1:1998 + A2:2000IEC61000-4-3:2006IEC61000-4-4:2004IEC61000-4-5:2005IEC61000-4-6:2003 + A1:2004 + A2:2006IEC61000-4-8:1993 + A1:2000IEC61000-4-11:2004
UL / CUL	UL 60950-1
CSA	C22.2 NO. 60950-1
C-TICK	AS/NZS CISPR 22:2006, CLASSE B
TUV	EN 60950-1
CB	IEC 60950-1
CCC	GB4943GB9254GB17625.1
BSMI	CNS14336CNS13438
GOST	R IEC 60950-1-2005R 51318.22-99R 51318.24-99R 51317.3.2-2006R 51317.3.3-99
ROHS	2002/95/CE, restrizione dell'uso di deterrinelle apperecchiatura elettriche e edlettro
WEEE	2002/96/CE, direttiva sui rifiuti di appereco
ROHS	Articolo n° 39, amministrazione sul contro
(Cina)
