BEDIENUNGSANLEITUNG BUILDER CX430 CORSAIR

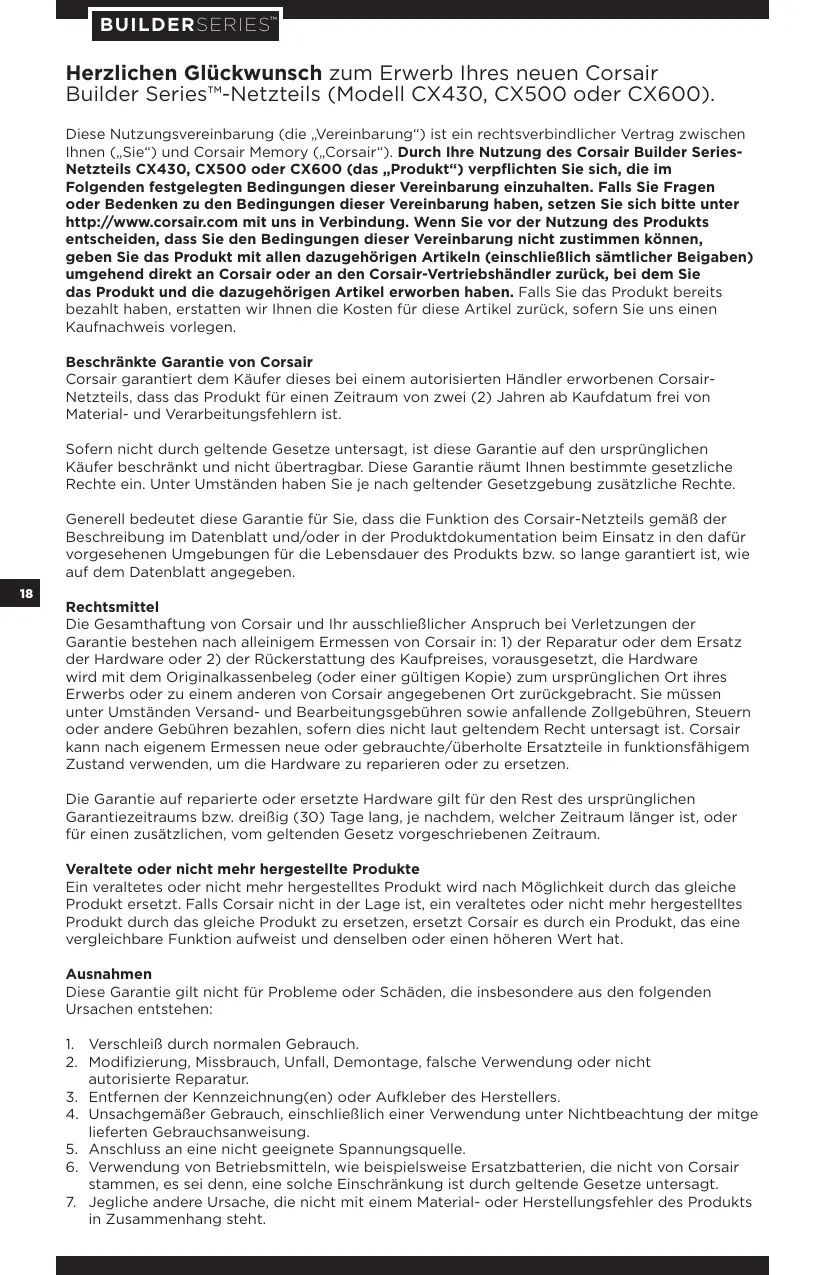

BUILDERSERIES™ Herzlichen Glückwunsch zum Erwerb Ihres neuen Corsair Builder Series™-Netzteils (Modell CX430, CX500 oder CX600). Diese Nutzungsvereinbarung (die „Vereinbarung“) ist ein rechtsverbindlicher Vertrag zwischen Ihnen („Sie“) und Corsair Memory („Corsair“). Durch Ihre Nutzung des Corsair Builder SeriesNetzteils CX430, CX500 oder CX600 (das „Produkt“) verpflichten Sie sich, die im Folgenden festgelegten Bedingungen dieser Vereinbarung einzuhalten. Falls Sie Fragen oder Bedenken zu den Bedingungen dieser Vereinbarung haben, setzen Sie sich bitte unter http://www.corsair.com mit uns in Verbindung. Wenn Sie vor der Nutzung des Produkts entscheiden, dass Sie den Bedingungen dieser Vereinbarung nicht zustimmen können, geben Sie das Produkt mit allen dazugehörigen Artikeln (einschließlich sämtlicher Beigaben) umgehend direkt an Corsair oder an den Corsair-Vertriebshändler zurück, bei dem Sie das Produkt und die dazugehörigen Artikel erworben haben. Falls Sie das Produkt bereits bezahlt haben, erstatten wir Ihnen die Kosten für diese Artikel zurück, sofern Sie uns einen Kaufnachweis vorlegen. Beschränkte Garantie von Corsair Corsair garantiert dem Käufer dieses bei einem autorisierten Händler erworbenen CorsairNetzteils, dass das Produkt für einen Zeitraum von zwei (2) Jahren ab Kaufdatum frei von Material- und Verarbeitungsfehlern ist. Sofern nicht durch geltende Gesetze untersagt, ist diese Garantie auf den ursprünglichen Käufer beschränkt und nicht übertragbar. Diese Garantie räumt Ihnen bestimmte gesetzliche Rechte ein. Unter Umständen haben Sie je nach geltender Gesetzgebung zusätzliche Rechte. Generell bedeutet diese Garantie für Sie, dass die Funktion des Corsair-Netzteils gemäß der Beschreibung im Datenblatt und/oder in der Produktdokumentation beim Einsatz in den dafür vorgesehenen Umgebungen für die Lebensdauer des Produkts bzw. so lange garantiert ist, wie auf dem Datenblatt angegeben.

Rechtsmittel Die Gesamthaftung von Corsair und Ihr ausschließlicher Anspruch bei Verletzungen der Garantie bestehen nach alleinigem Ermessen von Corsair in: 1) der Reparatur oder dem Ersatz der Hardware oder 2) der Rückerstattung des Kaufpreises, vorausgesetzt, die Hardware wird mit dem Originalkassenbeleg (oder einer gültigen Kopie) zum ursprünglichen Ort ihres Erwerbs oder zu einem anderen von Corsair angegebenen Ort zurückgebracht. Sie müssen unter Umständen Versand- und Bearbeitungsgebühren sowie anfallende Zollgebühren, Steuern oder andere Gebühren bezahlen, sofern dies nicht laut geltendem Recht untersagt ist. Corsair kann nach eigenem Ermessen neue oder gebrauchte/überholte Ersatzteile in funktionsfähigem Zustand verwenden, um die Hardware zu reparieren oder zu ersetzen. Die Garantie auf reparierte oder ersetzte Hardware gilt für den Rest des ursprünglichen Garantiezeitraums bzw. dreißig (30) Tage lang, je nachdem, welcher Zeitraum länger ist, oder für einen zusätzlichen, vom geltenden Gesetz vorgeschriebenen Zeitraum. Veraltete oder nicht mehr hergestellte Produkte Ein veraltetes oder nicht mehr hergestelltes Produkt wird nach Möglichkeit durch das gleiche Produkt ersetzt. Falls Corsair nicht in der Lage ist, ein veraltetes oder nicht mehr hergestelltes Produkt durch das gleiche Produkt zu ersetzen, ersetzt Corsair es durch ein Produkt, das eine vergleichbare Funktion aufweist und denselben oder einen höheren Wert hat. Ausnahmen Diese Garantie gilt nicht für Probleme oder Schäden, die insbesondere aus den folgenden Ursachen entstehen:

1. Verschleiß durch normalen Gebrauch.

2. Modifizierung, Missbrauch, Unfall, Demontage, falsche Verwendung oder nicht

autorisierte Reparatur.

3. Entfernen der Kennzeichnung(en) oder Aufkleber des Herstellers.

4. Unsachgemäßer Gebrauch, einschließlich einer Verwendung unter Nichtbeachtung der mitge

lieferten Gebrauchsanweisung.

5. Anschluss an eine nicht geeignete Spannungsquelle.

6. Verwendung von Betriebsmitteln, wie beispielsweise Ersatzbatterien, die nicht von Corsair

stammen, es sei denn, eine solche Einschränkung ist durch geltende Gesetze untersagt.

7. Jegliche andere Ursache, die nicht mit einem Material- oder Herstellungsfehler des Produkts

in Zusammenhang steht. BUILDERSERIES™ Diese Garantie gilt nicht für gefälschte Produkte, d. h. Produkte, die weder von Corsair noch von einem autorisierten Hersteller gefertigt wurden. Die Einstufung eines Produkts als Fälschung liegt im alleinigen Ermessen von Corsair. Haftungsbeschränkung CORSAIR HAFTET NICHT FÜR BESONDERE UND INDIREKTE SCHÄDEN ODER FOLGESCHÄDEN JEGLICHER ART, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF ENTGANGENE GEWINNE UND EINNAHMEN, DATENVERLUSTE (SOWOHL DIREKT ALS AUCH INDIREKT) ODER WIRTSCHAFTLICHE VERLUSTE DURCH DEN VERSTOSS GEGEN AUSDRÜCKLICHE ODER STILLSCHWEIGENDE GARANTIEN AUF IHR PRODUKT, SELBST WENN CORSAIR ZUVOR VON DER MÖGLICHKEIT DERARTIGER SCHÄDEN IN KENNTNIS GESETZT WURDE. Die Gesetzgebung in einigen Ländern untersagt den Ausschluss oder die Einschränkung besonderer und indirekter Schäden und Folgeschäden, daher gelten diese Einschränkung und dieser Ausschluss unter Umständen nicht in der für Sie zuständigen Gesetzgebung. Dauer der stillschweigenden Garantien SOFERN NICHT DURCH GELTENDE GESETZE UNTERSAGT, BESCHRÄNKT SICH JEDE STILLSCHWEIGENDE GARANTIE ODER ZUSICHERUNG HINSICHTLICH DER MARKTFÄHIGKEIT ODER TAUGLICHKEIT DIESES HARDWAREPRODUKTS FÜR EINEN BESTIMMTEN ZWECK AUF DIE DAUER DER JEWEILS GELTENDEN BESCHRÄNKTEN GARANTIE FÜR DIESES PRODUKT. Die Gesetze in einigen Ländern erlauben keine Beschränkungen der Dauer der stillschweigenden Garantie, daher gilt diese Beschränkung unter Umständen nicht in der für Sie geltenden Gesetzgebung. Nationale gesetzliche Rechte Verbraucher haben unter Umständen gesetzliche Rechte im Rahmen der geltenden Gesetzgebung, die den Verkauf von Konsumgütern regelt. Derartige Rechte sind durch die Garantien in dieser beschränkten Garantie nicht betroffen. Keine weiteren Garantien Kein Mitarbeiter, Händler oder anderer Handlungsbefugter von Corsair ist berechtigt, diese Garantie zu ändern, zu erweitern oder zu ergänzen. Anmeldung eines Garantieanspruchs Wir empfehlen Ihnen, sich vor der Anmeldung eines Garantieanspruchs mit unserem technischen Support in Verbindung zu setzen oder den Support-Abschnitt unserer Website corsair.com zu lesen. Vielleicht können Sie Ihr Problem auf diese Weise ganz einfach selbst beheben. Im Allgemeinen sollten berechtigte Garantieansprüche innerhalb von dreißig (30) Tagen nach Erwerb des Produkts über den ursprünglichen Ort des Kaufs abgewickelt werden. Dieser Zeitraum hängt unter Umständen vom Einkaufsort des Produkts ab. Erkunden Sie sich bitte bei dem Händler, bei dem Sie das Produkt gekauft haben, nach dem Rückgaberecht. Sämtliche Garantieansprüche, die nicht am ursprünglichen Einkaufsort abgewickelt werden können, sollten direkt an Corsair weitergeleitet werden. Die Kontaktdaten unseres Kundenservice erhalten Sie im Internet unter corsair.com/contact oder in der Dokumentation zu diesem Produkt.

BUILDERSERIES™ Einleitung Ideal für den Heimgebrauch und im Büro Die Netzteile der Corsair Builder Series sind für problemlose Kompatibilität mit Ihrem Desktop-PC-System bzw. für Upgrades konzipiert. Sie weisen typische Merkmale führender Netzteile auf und eignen sich damit perfekt für Systeme, bei denen es auf eine unterbrechungsfreie, geräuscharme und zuverlässige Stromversorgung ankommt. Die Packung enthält ein Netzteil, das universelle ATX-Standards erfüllt, ein Netzkabel und eine ausführliche, übersichtliche Schnellstartanleitung. Mit den Netzteilen der Corsair Builder Series ist Ihr System schnell und einfach einsatzbereit und läuft jahrelang störungsfrei. Die Corsair-Vorteile Ihr Netzteil der Corsair Builder Series ist mit der neuesten Technologie und Funktionalität ausgestattet:

Es entspricht dem aktuellen Standard ATX12V v2.3 und ist abwärtskompatibel mit Systemen der Ausführung ATX12V 2.2 und ATX12V 2.01 Ein besonders leiser Lüfter mit Doppelkugellager (120 mm) sorgt dank der temperaturabhängigen Anpassung der Lüftergeschwindigkeit für einen optimalen Luftstrom mit unterdurchschnittlicher Geräuschentwicklung Bis zu 80% Energieeffizienz stehen für weniger Hitzeentwicklung und geringere Stromkosten Aktive Leistungsfaktorkorrektur von 99 % bietet saubere und zuverlässige Stromversorgung Universeller Wechselstromeingang von 90~264 V – kein lästiges Umlegen des winzigen roten Schalters mehr nötig +12 V-Einzelschiene bietet maximale Kompatibilität mit den neuesten Komponenten Überspannungs-/Überlastungsschutz, Unterspannungsschutz und Kurzschlussschutz gewährleisten maximale Sicherheit für Ihre wichtigsten Systemkomponenten Überlange, vollständig ummantelte Kabel für Tower-Gehäuse in Normalgröße Zwei Jahre Garantie und Zugang zum bewährten technischen Support und Kundenservice von Corsair BUILDERSERIES™ Technische Daten der Netzteile

• Abmessungen: 150 x 86 x 140 mm (B x H x L)
• MTBF (durchschnittliche fehlerfreie Zeit): 100.000 Stunden Modell CMPSU-430CX CMPSU-500cx CMPSU-600cx Wechselstromeingang Wechselstromeingang 90-264 V Wechselstrom Eingangsstrom 6 bis 10 A Frequenz 47 bis 63 Hz Gleichstromausgang Spitzenlast Max. Leistung +3.3V 25A 150W +5V 20A Spitzenlast Max. Leistung Spitzenlast Max. Leistung 25A 130W 25A 150W 20A 25A +12V 28A 336W 34A 408W 40A 480W -12V 0.8A 9.6W 0.8A 9.6W 0.8A 9.6W

Gesamtleistung 430W 500W 600W Lieferumfang

• Corsair Builder Series-Netzteil
• Befestigungsschrauben
• Corsair-Gehäuseaufkleber Corsair-Verkabelung CMPSU-430CX ANZAHL Länge Anschlüsse pro Kabel

ANZAHL Länge Anschlüsse pro Kabel

Peripheriekabel Hinweise:

• Floppy-Anschlüsse werden am Ende des Peripheriekabels befestigt.
• Der ATX-Netzstecker verfügt über ein abnehmbares 4-poliges Teil, damit ein 24-poliger oder 20-poliger Anschluss auf der Hauptplatine verwendet werden kann.
• Der EPS12V-Netzstecker verfügt über ein abnehmbares 4-poliges Teil, damit ein 8-poliger oder 4-poliger P4/12V-Anschluss auf der Hauptplatine verwendet werden kann. Installation Lesen Sie diese Anleitung bitte vor Beginn des Einbaus vollständig durch. Schritt A: Entfernen des vorhandenen Netzteils Wenn Sie ein neues System bauen, fahren Sie bitte mit Schritt B fort.

1. Ziehen Sie das Netzkabel des vorhandenen Netzteils aus der Steckdose

2. Trennen Sie alle Netzkabel von der Grafikkarte, der Hauptplatine und den

anderen Peripheriegeräten.

3. Deinstallieren Sie das vorhandene Netzteil. Befolgen Sie dazu die Anweisungen

in der Bedienungsanleitung zu Ihrem Gehäuse.

4. Fahren Sie mit Schritt B fort.

Schritt B: Installieren des Corsair Builder Series-Netzteils

1. Stellen Sie sicher, dass das Netzkabel des Netzteils nicht angeschlossen ist.

2. Befolgen Sie die Anleitung im Handbuch zu Ihrem Gehäuse und bauen Sie das

Netzteil mit den im Lieferumfang enthaltenen Schrauben ein.

3. Schließen Sie das 24-polige Netzkabel an. Das 24-polige Netzkabel verfügt über

ein abnehmbares 4-poliges Teil, damit ein 24-poliger oder 20-poliger Anschluss auf der Hauptplatine verwendet werden kann. BUILDERSERIES™

Wenn Ihre Hauptplatine einen 24-poligen Anschluss hat, können Sie den 24-poligen Stecker des Netzkabels direkt an Ihre Hauptplatine anschließen. Wenn Ihre Hauptplatine einen 20-poligen Anschluss hat, müssen Sie das 4-polige Kabel vom 24-poligen Anschluss trennen und dann den 20-poligen Stecker in die Hauptplatine stecken, ohne den 4-poligen Teil anzuschließen.

4. Schließen Sie das 8-polige +12V-Kabel (EPS12V) an.

Wenn Ihre Hauptplatine über einen 8-poligen +12-V-Anschluss verfügt, können Sie das 8-polige Kabel direkt an die Hauptplatine anschließen. Wenn Ihre Hauptplatine über einen 4-poligen Anschluss verfügt, trennen Sie das 4-polige Teil vom 8-poligen Kabel und schließen dann das richtige 4-polige Kabel direkt an die Hauptplatine an. Achtung: Der abnehmbare 4-polige Teil des 24-poligen Hauptsteckers ist kein P4- oder +12V-Stecker. Die Verwendung anstelle eines P4-Steckers oder +12-VoltSteckers kann schwere Schäden verursachen.

5. Schließen Sie die Peripheriekabel, PCI-Express-Kabel und SATA-Kabel an.

Verbinden Sie die Peripheriekabel mit Ihrer Festplatte und den CD-ROM-/ DVD-ROM-Netzanschlüssen. Verbinden Sie die SATA-Kabel mit den Netzanschlüssen Ihrer SATA-Festplatte. Verbinden Sie die PCI-Express-Kabel bei Bedarf mit den Netzanschlüssen Ihrer PCI-Express-Grafikkarten. Verbinden Sie die Peripheriekabel mit allen Peripheriegeräten, die einen 4-poligen Stecker erfordern. Überprüfen Sie, ob alle Kabel fest eingesteckt sind.

6. Verbinden Sie das Netzkabel mit dem Netzteil und schalten Sie das Netzteil ein,

indem Sie den Schalter in die Position EIN (durch „I“ gekennzeichnet) drücken. Herzlichen Glückwunsch! Sie haben den Einbau Ihres Netzteils der Corsair Builder Series abgeschlossen, und Ihr System ist nun einsatzbereit! Wichtige Sicherheitsinformationen VORSICHT: STROMSCHLAGGEFAHR!

1. Nehmen Sie den Einbau gemäß Herstelleranleitung und Sicherheitswarnungen

vor. Eine Nichtbeachtung kann Schäden am Netzteil oder Computer verursachen und zu schweren Verletzungen bzw. sogar zum Tod führen.

2. Im Innern des Netzteils ist eine hohe Spannung vorhanden. Sie dürfen das

Netzteil weder öffnen noch versuchen, es zu reparieren. Es enthält keine vom Benutzer zu wartenden Komponenten.

3. Dieses Produkt ist für den Betrieb in Innenräumen konzipiert.

4. Verwenden Sie es nicht in der Nähe von Wasser oder in Umgebungen mit hoher

Temperatur oder Luftfeuchtigkeit.

5. Stellen Sie es nicht neben Wärmequellen wie Heizkörpern, Lüftungsgittern, Öfen

oder anderen wärmeerzeugenden Geräten auf.

6. Stecken Sie keine Gegenstände in die Lüftungsschlitze oder in das Lüftergitter

7. Nehmen Sie keine Veränderungen an den mit dem Netzteil gelieferten Kabeln

und/oder Anschlüssen vor.

8. Benutzen Sie bei Verwendung modularer Kabel nur die vom Hersteller

gelieferten Kabel. Andere Kabel sind möglicherweise nicht kompatibel und können Ihren Computer und das Netzteil schwer beschädigen.

9. Der 24-polige Netzstecker des Hauptkabels hat einen abnehmbaren 4-poligen

Teil. Dieser 4-polige Stecker ist kein P4- oder ATX-12 V-Stecker. Stecken Sie dieses Kabel nicht in den P4- oder ATX +12-V-Anschluss der Hauptplatine.

10. Bei Nichtbeachtung der Herstelleranleitung und/oder einer der

Sicherheitshinweise erlöschen sämtliche Gewährleistungen und Garantien.

Sicherheits- und Prüfsiegel FCC FCC-Vorschriften, Teil 15, Klasse B ICES ICES-003
