Type de produit	Égaliseur graphique stéréo 15 bandes
Caractéristiques techniques principales	15 bandes d'égalisation avec des fréquences de 31,25 Hz à 16 kHz
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	483 mm x 44 mm x 230 mm
Poids	3,5 kg
Compatibilités	Compatible avec les systèmes audio professionnels et les équipements de sonorisation
Fonctions principales	Égalisation des fréquences, contrôle de la résonance, réduction des feedbacks
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente Peavey
Sécurité	Utiliser uniquement dans des conditions d'humidité contrôlée, éviter les surcharges électriques
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - QF 215 PEAVEY

Quel type de signal le PEAVEY QF 215 peut-il traiter ?

Le PEAVEY QF 215 est un égaliseur graphique qui traite les signaux audio stéréo, offrant un contrôle précis sur la réponse en fréquence.

Comment utiliser les faders de l'égaliseur ?

Pour utiliser les faders, ajustez-les vers le haut pour augmenter les fréquences correspondantes ou vers le bas pour les diminuer. Chaque fader contrôle une bande de fréquence spécifique.

Que faire si l'égaliseur ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une source d'alimentation. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment régler l'égaliseur pour un meilleur son ?

Commencez par un réglage plat (tous les faders au centre) et ajustez progressivement en fonction de l'acoustique de la salle et de vos préférences sonores.

Le PEAVEY QF 215 fait des bruits de fond, que faire ?

Vérifiez toutes les connexions et câbles pour vous assurer qu'il n'y a pas de faux contacts. Évitez également de placer l'égaliseur près d'autres équipements électroniques qui pourraient causer des interférences.

Comment connecter le PEAVEY QF 215 à un système audio ?

Utilisez des câbles audio appropriés pour connecter les sorties de votre source audio aux entrées de l'égaliseur, puis connectez les sorties de l'égaliseur aux entrées de votre amplificateur ou de votre système audio.

Le son est distordu, que puis-je faire ?

Assurez-vous que les niveaux d'entrée ne sont pas trop élevés. Diminuez le niveau d'entrée ou ajustez les faders de l'égaliseur pour éviter la saturation.

Comment nettoyer le PEAVEY QF 215 ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface de l'appareil.

Y a-t-il une garantie sur le PEAVEY QF 215 ?

Oui, le PEAVEY QF 215 est généralement couvert par une garantie du fabricant. Vérifiez les termes spécifiques de la garantie dans le manuel d'instructions.

Où puis-je trouver le manuel d'utilisation du PEAVEY QF 215 ?

Le manuel d'utilisation peut généralement être téléchargé sur le site web de PEAVEY ou en contactant leur service client.

MODE D'EMPLOI QF 215 PEAVEY

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n’exposez pas cet appareil à la

EQUALISEURS Q™ SERIES

Merci d’avoir choisi un équaliseur graphique Q Series de Peavey Electronics. Il est mono ou double canal (suivant les modéles), au standard Rack 2-unités et possède des curseurs de 45 mm à chassis métal pour la fiabilité. Filtre Q (largeur de bande) constant, ISO centrés avec une précision de 3% ,contrôle de gain (±15 dB), indicateurs de niveau de sortie, filtre coupe-bas (40 Hz), entrées et sorties symétriques (+21dB) et assymétriques sont des caractéristiques communes aux différents modèles Q Series. Les unités Q Series conviendront à de nombreuses utilisations, aussi bien en systèmes de sonorisation qu’hi-fi. CARACTERISTIQUES Q 215B

• Deux canaux (15 bandes par canal)
• Fréquences d’équalisation de 25 Hz à 16 kHz
• 15 dB boost / 15 dB cut par band
• Leds de niveau de sortie (-12 à +12 dB)
• filtre 40 Hz coupe-bas 18 dB par octave à Led de statut
• Entrées et sorties Jack 1/4" TRS pour signal symétrique et assymétrique
• Interrupteur de Bypass avec Led de statut
• Contrôle de gain 15 dB boost / 15 dB QF 215
• Deux canaux (15 bandes par canal)
• Fréquences d’équalisation de 25 Hz à 16 kHz
• 15 dB boost / 15 dB cut par band
• Leds de niveau de sortie (-12 à +12 dB)
• filtre 40 Hz coupe-bas 18 dB par octave à Led de statut
• Entrées et sorties Jack 1/4" TRS et XLR pour signal symétrique et assymétrique
• Interrupteur de Bypass avec Led de statut
• Contrôle de gain 15 dB boost / 15 dB
• Nouveau circuit FLS (Feedback locating system) d’une plus grande sensibilité QF 131
• Mono canal (15 bandes par canal)
• Fréquences d’équalisation de 25 Hz à 16 kHz
• 15 dB boost / 15 dB cut par band
• Leds de niveau de sortie (-12 à +12 dB)
• filtre 40 Hz coupe-bas 18 dB par octave à Led de statut
• Entrées et sorties Jack 1/4" TRS et XLR pour signal symétrique et assymétrique
• Interrupteur de Bypass avec Led de statut
• Contrôle de gain 15 dB boost / 15 dB
• Nouveau circuit FLS (Feedback locating system) d’une plus grande sensibilité

Toujours commencer avec tous les curseurs dans leur position centrale (0). Pour les unités équippées du FLS®, augmentez le volume de votre système pour obtenir une légère boucle de son (Feedback). Notez la Led illuminée, puis diminuez la valeur du curseur correspondant jusqu’à la disparition de la boucle. En d’autres mots: Localisez la Led, baissez le curseur correspondant. Pour le Q215B, baisser chaque curseur jusqu’à localiser la fréquence de boucle. Diminuez les valeurs de curseurs petit à petit pour éviter de nuire à la qualité sonore de votre système. D’autre part, un boost excessif d’une fréquence engendre généralement un problème de boucle. PRETEZ ATTENTION AU BOOST DES FREQUENCES INFERIEURES A LA LIMITE DE REPRODUCTION DE VOS HAUTS-PARLEUR. Les systèmes standards d‘enceintes ne sont pas prévus pour reproduire des fréquences de l’ordre de 20 Hz, et “over-booster” les fréquences graves peut endommager vos hauts-parleurs. Il est à noter également que la puisance nécessaire à un boost de ces fréquences peut engendrer une baisse du rendu général. Engagez le filtre coupe-bas 40 Hz pour éviter ces problèmes. NOTE: Superbe tonalité, absence de feedback et gros volume ne dépendent pas que d’un équaliseur graphique. Tous les autres composants de votre système doivent être de bonne qualité et prévu pour le système. Aucun équaliseur ne peut supprimer une mauvaise acoustique de salle, un mauvais enregistrement ou une mauvaise restitution de hauts-parleurs.

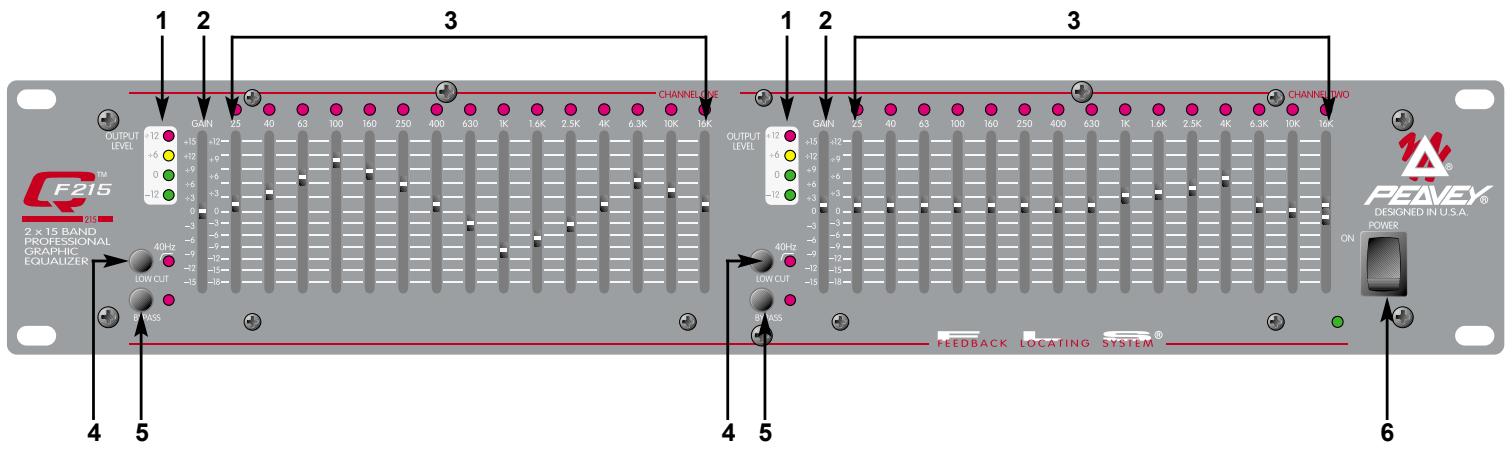

(1) Leds de niveau de sortie Ces Leds vous indiquent le niveau de sortie de –12 dB à +12 dB (2) Gain Ce contrôle calibré détermine le gain apporté à la SECTION EQUALISATION (3). La valeur unitaire de gain peut être maintenue grace à ce contrôle. La partie équalisation peut engendrer une légère baisse du niveau du signal. Pour palier à cela, utilisez le sélecteur BYPASS (5) et utilisez le contrôle de gain pour obtenir un niveau de signal équalisé équivalent au signal “bypassé”. Laissez vos oreilles vous guider.

(3) SECTION EQUALISATION Ces curseurs calibrés vous permettent de controler la valeur (+ou-) d’altération de la fréquence correspondante. Ils sont ajustables de -18 dB à +12 dB (-15 dB à +15 dB pour le 215B). Pour les modèles équippés du FLS, la Led située au sommet des curseurs s’illuminera pour indiquer la fréquence de départ d’une éventuelle boucle de son. (4) FILTRE COUPE-BAS Ce sélecteur active le filtre coupe-bas qui bloque les fréquences inférieures à 40 Hz. La pente de coupure est de 18 dB par octave avec l’interrupteur engagé. Ce filtre fonctionnera même avec le BYPASS (5) engagé. La Led rouge correspondante indique son activation. (5) BYPASS Ce sélecteur permet de supprimer l’étage d’équalisation de votre unité. Le signal passe des entrées (10 et 11) par le filtre coupe-bas directement vers les sorties (8 et 9). (6) POWER Ce sélecteur 2-positions vous permet de mettre votre unité sous tension (ON). La Led verte correspondante vous indique le statut de votre unité. PANNEAU ARRIERE

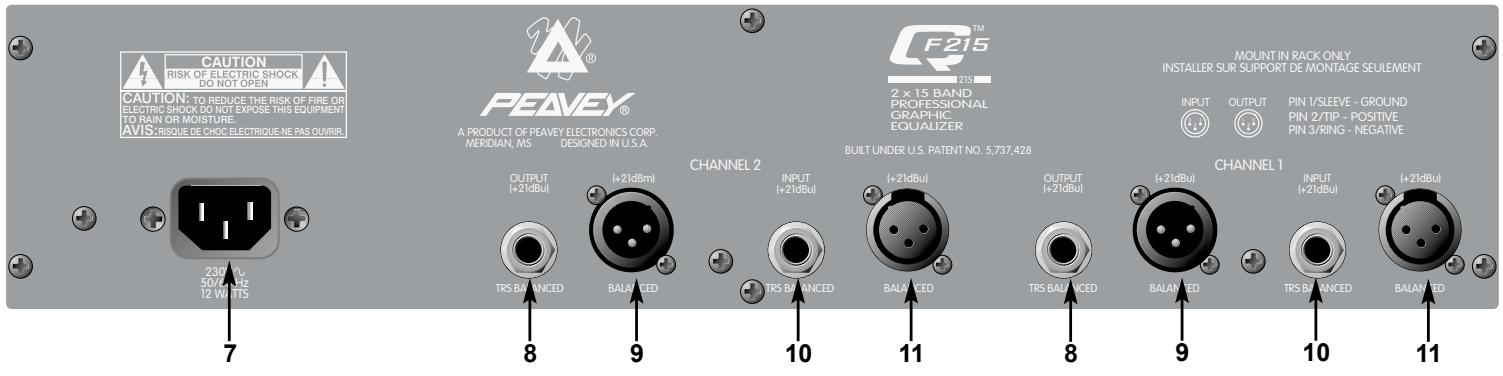

Ce connecteur est au standard IEC. Un cordon à ce standard(fourni) doit être utilisé pour relier votre unité à sa source d’alimentation. Vérifiez que les besoins de votre unité (inscrit sur le panneau arrière) correspondent à l’alimentation de votre localité. Ne jamais utiliser un cordon 2 connecteurs. La connection à la terre de votre unité (et des autres composant votre système) est très importante pour éviter tout problème de choc électrique.

(8) SORTIE TRS Ces jacks 1/4" TRS (3-connecteurs) vous permettent de récupérer un signal symétrique si utilisé avec un cable à fiche 3-connecteurs (Stéréo). Le signal sera assymétrique avec une fiche 2-connecteurs (Mono). (9) SORTIE XLR Ces sorties XLR 3-connecteurs permettent de récupérer un signal symétrique en utilisant une fiche femelle XLR. (10) ENTREE TRS Ces jacks 1/4" TRS (3-connecteurs) vous permettent d’envoyer un signal symétrique à votre unité si utilisé avec un cable à fiche 3-connecteurs (stéréo). Le signal sera assymétrique avec une fiche 2-connecteurs (Mono). (11) ENTREE XLR Ces entrées XLR 3-connecteurs permettent d’envoyer un signal symétrique à votre unité en utilisant une fiche femelle XLR.

ATTENTION: Lors de l’utilisation de appareils électriques, certaines mesures de sécurité doivent être respectées:

Lisez toutes les instructions.

Tenez compte de tous les avertissements.

Suivez précisemment les instructions.

N’utilisez pas l’appareil à proximité de l’eau. Par exemple prés d’un bain, d’une piscine, d’un évier, ou dans un sous-sol humide.

Nettoyez avec un chiffon sec uniquement.

N’obstruez aucune des ventilations. Installez l’appareil selon les instructions du constructeur. Ne placez pas l’appareil contre un mur ou dans une enceinte empéchant la libre circulation de l’air.

Ne placez pas l’appareil prés d’une source de chaleur telle un radiateur, four, cuisinière ou tout autre appareil (amplificateur inclus) produisant de la chaleur.

Ne déconnectez pas la prise de terre. Cette connexion doit être réalisée pour votre sécurité. Si le connecteur d’alimentation ne correspond pas à votre prise secteur, consultez un électricien qualifié. Connectez l’appareil à une source de courant correspondant aux spécifications inscrites sur l’appareil prés du cordon d’alimentation ou de la prise IEC. 10. Protégez le cordon d’alimentation contre tout dommage, principalement prés de la prise ou prés de sa connexion avec l’appareil.

11. N’utilisez que des accessoires ou extensions fournis par le constructeur.

12. Utilisez uniquement un stand, trépied, crochet ou support spécifié par le constructeur ou vendu avec l’appareil.

13. Débranchez l’appareil en cas d’orage ou lors d’une non-utilisation prolongée.

14. Faîtes réaliser toutes réparations par un personnel qualifié. Une réparation doit être effectuée quelque soient les dommages subis par l’appareil (cordon d’alimentation abîmé, intrusion de liquide ou d’un quelconque objet dans l’appareil, exposition aux moisissures ou à la pluie, fonctionnement anormal de l’appareil).

15. Si l’appareil est monté dans un rack, l’arrière doit être supporté correctement.

16. L’exposition à des niveaux de bruit élevés peut provoquer la perte de l’ouïe. La réaction de chaque individu est différente vis-à-vis de la perte de l’ouïe induite par le bruit, mais chacun est susceptible de perdre une partie de ses capacités d’audition si exposé à un niveau de bruit élevé pendant un temps suffisant. Le Ministère de la Santé Américain (OSHA) spécifie les durées d’exposition à divers niveaux de bruit comme suit: Durée par jour en heure

1 1/2 1/2 1/4 ou moins Niveau de pression accoustique dBA

Une exposition plus longue à ces niveaux de pression accoustique peut provoquer une perte certaine de l’audition. Des bouchons d’oreille, filtres ou casques anti-bruit doivent être utilisés afin de protéger l’ouïe lors d’une expostion dépassant ces normes. Il est conseillé d’utiliser l’une de ces protections lors de l’utilisation d’un système d’amplification à haut niveau de pression accoustique. CONSERVEZ CES INSTRUCTIONS!
