BEDIENUNGSANLEITUNG QF 215 PEAVEY

pluie ou à l’humidité. Avant d’utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel. Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu können. Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen. VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen! VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden könnten. Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen. ACHTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte dieses Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitung lesen.

Q™ SERIES EQUALIZERS

Wir freuen uns, dass Sie sich für einen graphischen Equalizer der Peavey Electronics Q Series entschieden haben. Die Q-Familie umfasst zwei zweikanalige sowie ein einkanaliges EqualizerModell in der bekannt rausch- und verzerrungsarmen Peavey-Qualität. Für einen störungsfreien Betrieb sind die robusten EQs der Q Series mit metallgekapselten 45-mm-Slidern mit gerasteter Mittelposition ausgestattet. Darüber hinaus verfügen die 2 HE hohen Rack-Geräte über einen GainRegler (±15 dB), eine LED-Anzeige für den Ausgangspegel, zuschaltbares Low-Cut-Filter, symmetrische Ein- und Ausgänge (+21 dBu) und Bypass-Schalter, wobei die Filter-Eckfrequenzen der Q Series-Equalizer den ISO-Vorgaben mit mindestens dreiprozentiger Genauigkeit entsprechen. Ob auf der Bühne, im Studio oder einfach für die Stereoanlage zu Hause: Die Q Series bietet für alle Einsatzbereiche den richtigen EQ. EIGENSCHAFTEN Q 215B

• 2-Kanal-EQ (15 Frequenzbänder pro Kanal)
• Filter: 2/3-Oktav-Einteilung
• effektiver Entzerrbereich 25 Hz ... 16 kHz
• “Constant Q”-Filter (gleichmäßige Filtergüte)
• 15 dB Anhebung / 15 dB Absenkung pro Frequenzband
• Ausgangspegel-LED-Anzeige (-12 … +12 dB)
• Low-Cut-Filter mit Status-LED (40 Hz, 18 dB pro Oktave)
• Ein- und Ausgänge als 6,3-mm-Stereoklinke für symmetrischen oder unsymmetrischen Betrieb
• Bypass-Schalter mit Status-LED
• Gain-Regler mit 15 dB Anhebung / 15 dB Absenkung QF 215
• 2-Kanal-EQ (15 Frequenzbänder pro Kanal)
• Filter: 2/3-Oktav-Einteilung
• effektiver Entzerrbereich 25 Hz ... 16 kHz
• “Constant Q”-Filter (gleichmäßige Filtergüte)
• 12 dB Anhebung / 18 dB Absenkung pro Frequenzband
• Ausgangspegel-LED-Anzeige (-12 to +12 dB)
• Low-Cut-Filter mit Status-LED (40 Hz, 18 dB pro Oktave)
• Eingänge und Ausgänge als 6,3-mm-Stereoklinke und XLR für symmetrischen oder unsymmetrischen Betrieb
• Bypass-Schalter mit Status-LED
• Neu entwickelte FLS-Schaltung (Feedback Locating System) für höhere Eingangsempfindlichkeit
• Gain-Regler mit 15 dB Anhebung / 15 dB Absenkung QF 131
• 1-Kanal-EQ (31 Frequenzbänder)
• Filter: 1/3-Oktav-Einteilung
• effektiver Entzerrbereich 20 Hz … 20 kHz
• “Constant Q”-Filter (gleichmäßige Filtergüte)
• 12 dB Anhebung / 18 dB Absenkung pro Frequenzband

• Ausgangspegel-LED-Anzeige (-12 to +12 dB)
• Low-Cut-Filter mit Status-LED (40 Hz, 18 dB pro Oktave)
• Eingänge und Ausgänge als 6,3-mm-Stereoklinke und XLR für symmetrischen oder unsymmetrischen Betrieb
• Bypass-Schalter mit Status-LED
• Neu entwickelte FLS-Schaltung (Feedback Locating System) für höhere Eingangsempfindlichkeit
• Gain-Regler mit 15 dB Anhebung / 15 dB Absenkung

EINSATZ DES EQUALIZERS

Möchten Sie ein Signal entzerren, d.h. mit dem Equalizer bearbeiten, sollten sich zu Beginn sämtliche Slider in der gerasteten Mittelposition befinden (linearer EQ-Verlauf). Bei Geräten mit FLS® erhöhen Sie die Gesamtlautstärke Ihres Systems zunächst so lange, bis erste Rückkopplungen wahrzunehmen sind. Achten Sie darauf, welche LED(s) aufleuchten und nehmen Sie den/die entsprechenden Fader so weit zurück, dass keine Rückkopplung mehr zu hören ist. Kurz ausgedrückt: Leuchtet eine LED auf, ziehen Sie einfach den zugehörigen Fader zurück. Beim Q 215B nehmen Sie die einzelnen Fader der Reihe nach zurück, bis die Kopplungsfrequenz lokalisiert ist. Dies sollte allerdings stets in kleinen Schritten erfolgen, da es durchaus möglich ist, die Klangqualität negativ zu beeinflussen. (Das selbe gilt auch für das Anheben von Frequenzen, was bei zu starkem Eingreifen wiederum Rückkopplungen hervorrufen kann.) BESONDERE VORSICHT IST BEI DER ANHEBUNG VON FREQUENZEN UNTERHALB DER WANDLER-GRENZFREQUENZ IHRES LAUTSPRECHERSYSTEMS ANGEBRACHT! Die Lautsprecher handelsüblicher Beschallungssysteme sind nicht für Signale im 20-Hz-Bereich ausgelegt, so dass eine zu starke Anhebung tiefer Frequenzen möglicherweise zu Schäden an der Wandlereinheit führt. Darüber hinaus kann eine starke Anhebung im Tiefbassbereich die Aussteuerungsreserve Ihres Beschallungssystems verringern. Grundsätzlich vermeiden können Sie derartige Probleme durch Zuschalten des integrierten 40 Hz-Low-Cut-Filters. HINWEIS: Ein graphischer Equalizer ist nicht automatisch Garant für eine exzellente Klangqualität ohne Rückkopplungen, denn auch die anderen Komponenten Ihres PA-Systems müssen entsprechend hochwertig und auf das jeweilige Einsatzgebiet ausgelegt sein. Kein Equalizer kann einen in akustischer Hinsicht ungeeigneten Raum, eine falsche Mikrofon/Lautsprecheranordnung oder das Wiedergabeverhalten minderwertiger Lautsprecher vollständig kompensieren.

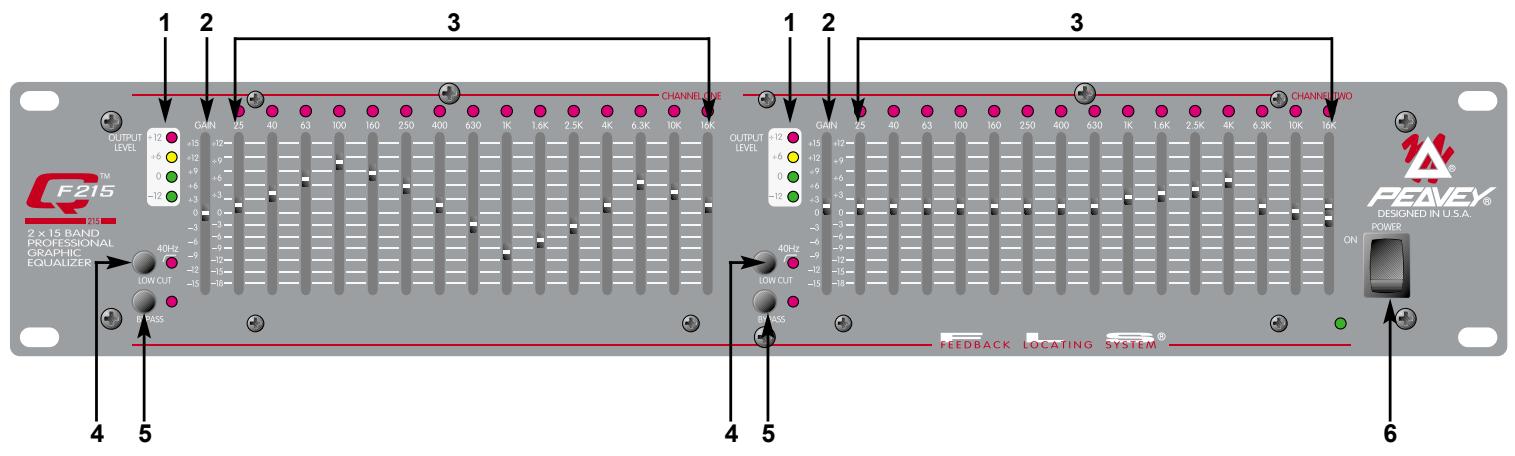

FUNKTIONEN UND REGLER

(1) OUTPUT LEVEL-LED-ANZEIGE Diese LED-Anzeige dient der Anzeige des Ausgangspegels (–12 dB ... +12 dB). (2) GAIN Mit diesem speziell kalibrierten Regler mit Mittelrastung steuern Sie die Eingangsverstärkung der gesamten EQUALIZER-Sektion (3). Den Arbeitspegel von 0 dB (“Unity Gain”) stellen Sie sicher, in dem Sie die im Verlauf der Signalkette möglicherweise eingebüßte Verstärkung hier wieder aufholen. Grundsätzlich kann jeder Entzerrvorgang einen wahrnehmbaren Signalverlust bewirken. Um dies zu kompensieren, nutzen Sie den BYPASS-Schalter (5) und vergleichen zunächst den Pegel des nicht entzerrten Signals mit dem des entzerrten. Erhöhen Sie den GAIN-Wert anschließend so lange, bis der Pegel des entzerrten Signals in etwa dem des nicht entzerrten (Bypass-) Signals entspricht. Vertrauen Sie dabei Ihrem Gehör! (3) EQUALIZER Mit den kalibrierten, in der Mittelposition zusätzlich gerasteten Reglern der Equalizer-Sektion bestimmen Sie das Maß der Absenkung bzw. Anhebung im jeweiligen Frequenzbereich, wobei die maximale Absenkung 18 dB und die maximale Anhebung 12 dB beträgt (215B mit 15 dB Absenkung bis 15 dB Anhebung). Bei allen mit FLS ausgestatteten Geräten lassen sich eventuelle Kopplungsfrequenzen auf einen Blick anhand der oberhalb des jeweiligen Frequenzbands befindlichen LED lokalisieren. (4) LOW CUT-FILTER Mit diesem Schalter aktivieren Sie das Low-Cut-Filter (Hochpassfilter), das alle Frequenzen unterhalb der 40-Hz-Grenze abtrennt. Der Pegelabfall beträgt bei aktiviertem Low-Cut-Filter 18 dB pro Oktave. Diese Filterfunktion ist auch bei gedrücktem BYPASS-Schalter (5) aktiv, was durch die zugehörige, rote LED angezeigt wird. (5) BYPASS Bei gedrücktem Bypass-Schalter durchläuft das Signal den Equalizer unbearbeitet; einzige Ausnahme bildet das LOW-CUT-FILTER (4). Das Signal wird also vom Eingang (INPUT, 10 und 11) über das Low-Cut-Filter direkt an den Ausgang (OUTPUT, 8 und 9) überführt. (6) POWER Mit diesem Zweifach-Wippschalter schalten Sie das Gerät ein (Position “On”), wobei die Betriebsbereitschaft durch die grüne Power-LED angezeigt wird.

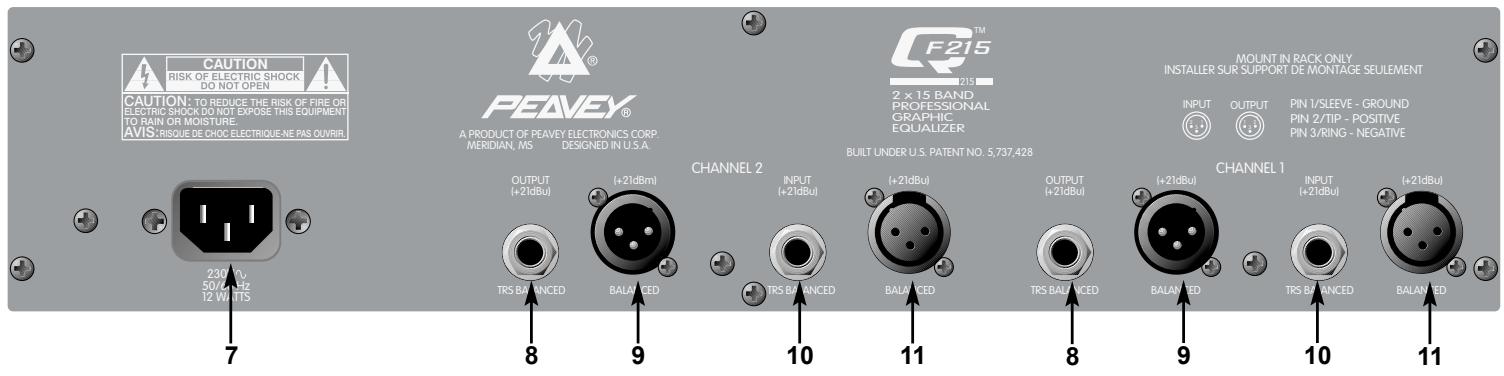

IEC MAINS An diese Normbuchse schließen Sie das im Lieferumfang enthaltene, den Spannungswerten Ihres Landes entsprechende Euro-Netzkabel an. Entfernen oder umgehen Sie an Ihrem Equipment niemals den Erdleiter, da dieser Ihrer Sicherheit dient. Sollte die verwendete Netzsteckdose keinen Erdleiter führen, empfehlen wir den Einsatz eines speziellen Erdungsadapters zur Erdung des dritten Leiters. Zur Vermeidung eines elektrischen Schlags oder Brandgefahr sollten Sie stets für die korrekte Erdung des Equalizers und sämtlicher damit verbundener Geräte sorgen. ANMERKUNG (GILT NUR FÜR GROSSBRITANNIEN): Falls die farbliche Kennzeichnung der einzelnen Leiter des Netzkabels nicht mit den Kennzeichnungen am Stecker übereinstimmt, verfahren Sie wie folgt: (1) Schließen Sie den grün-gelben Leiter an den mit dem Buchstaben E, dem Erdsymbol oder dem grün bzw. grüngelb gekennzeichneten Pol an. (2) Schließen Sie den blauen Leiter an den mit dem Buchstaben N oder schwarz gekennzeichneten Pol an. (3) Schließen Sie den braunen Leiter an den mit dem Buchstaben L oder rot gekennzeichneten Pol an. (8) OUTPUT (Ausgang Stereoklinke) Die symmetrischen 6,3-mm-Klinkenbuchsen (Stereo-Klinke) eignen sich sowohl für den symmetrischen Betrieb mit abgeschirmten 2-Leiter-Kabeln und Stereoklinkensteckern als auch für den unsymmetrischen Betrieb mit 6,3-mm-Monoklinkenkabeln. (9) OUTPUT (Ausgang XLR) Die 3-poligen XLR male-Ausgänge eignen sich für symmetrische Verbindungen via XLR female. (10) INPUT (Eingang Stereoklinke) Die symmetrischen 6,3-mm-Klinkenbuchsen (Stereo-Klinke) eignen sich sowohl für den symmetrischen Betrieb mit abgeschirmten 2-Leiter-Kabeln und Stereoklinkensteckern als auch für den unsymmetrischen Betrieb mit 6,3-mm-Monoklinkenkabeln. (11) INPUT (Eingang XLR) Die 3-poligen XLR male-Eingänge eignen sich für symmetrische Verbindungen via XLR female.

+15 dB / -15 dB +12 dB / -18 dB -100 dBV -98 dBV -100 dBV -98 dBV ALLE MODELLE Frequenzgang: ± 1 dB (20 Hz ... 20 kHz) Klirrfaktor: 0,002 % (20 Hz ... 20 kHz) Eingangsimpedanz: 20 kOhm, symmetrisch (gleiche Impedanz nach Masse) Ausgangsimpedanz: 660 Ohm Max. Eingangspegel: +18 dBV (8 V RMS) Max. Ausgangspegel: -18 dBV unsymmetrisch; +21 dBV symmetrisch Nenneingangspegel: 0 dBV (1 V RMS) Nennausgangspegel: 0 dBV (1 V RMS) Aussteuerungsreserve (Eingang): 18 dB (nominal) Aussteuerungsreserve (Ausgang): 18 dB Max. Gain-Anhebung/ Absenkung: +15 dB / -15 dB Low-Cut-Filter: 40 Hz @ 18 dB pro Oktave Leistungsaufnahme: USA: 120 VAC, 60 Hz, 12 Watt Export: 220/230 VAC, 50/60 Hz, 12 Watt Abmessungen: H 89 mm x B 483 mm (19") x T 187 mm Gewicht: 3,54 kg

• Sofern nicht abweichend gekennzeichnet, verstehen sich sämtliche Technischen Daten als typisch und beziehen sich auf den Nennausgangspegel von 0 dBV (0 dBV = 1 V). HINWEIS: Sofern nicht abweichend gekennzeichnet, wurden sämtliche Technischen Daten unter folgenden Bedingungen ermittelt: Eingang 1 V RMS, unsymmetrischer Ausgang, Slider in Mittelstellung, Schalter nicht gedrückt.

WICHTIGE SICHERHEITSRICHTLINIEN WARNUNG: Beim Einsatz elektrischer Geräte sollten stets nachfolgend genannte grundlegende Sicherheitsrichtlinien beachtet werden:

Lesen Sie diese Richtlinien.

Bewahren Sie diese Richtlinien stehts griffbereit auf.

Beachten Sie sämtliche Richtlinien.

Befolgen Sie alle Anweisungen.

Benutzen Sie das Gerät nicht in unmittelbarer Wassernähe (z. B. Badewanne, Waschbecken, Swimming-Pool, etc.).

Nur mit einem feuchten oder klammen Tuch reinigen.

Keine der Lüftungsschlitze blockieren. Führen Sie die Installation in Übereinstimmung mit den Herstelleranweisungen durch. Nicht flach gegen eine Wand aufstellen oder in einem geschlossenen Gehäuse unterbringen in dem die Frischluftzufuhr blockiert oder behindert wird.

Nicht in der Nähe von Hitzequellen wie z. B. Radiatoren, Heizlüfter, Öfen oder sonstigen Apparaten (inkl. Verstärker) aufstellen.

Beeinträchtigen Sie nicht den Sicherheitszweck eines polarisierten oder Schuko-Steckers (Schutzkontaktstecker). Ein polarisierter Stecker verfügt über zwei flache Kontaktstifte, einer breiter wie der andere. Ein Schuko-Stecker verfügt dagegen über zwei runde Kontaktstifte und einem separaten Schutzkontakt. Der breite Kontaktstift oder der separate Schutzkontakt dient Ihrem persönlichen Schutz. Passt der vorhandene Stecker nicht in Ihrer Steckdose, lassen Sie diesen von einer Elektrofachkraft ersetzen bzw. austauschen. Brechen Sie niemals den Schutzkontakt am mitgelieferten Netzkabel ab. Benötigen Sie weitere Infos zum Thema „ERDUNG“, dann fordern Sie unser kostenloses Heft „Stromschlaggefahr und Erdung“ an. Achten Sie bei der Spannungsversorgung darauf, daß die Gerätespannung mit der örtlichen Netzspannung übereinstimmt.

10. Schützen Sie das Netzkabel vor mechanischen Einwirkungen, insbesondere am Stecker und Geräteauslaß.

11. Verwenden Sie nur vom Hersteller zur Verfügung stehendes Bestigungsmaterial/Zubehör.

12. Nur in Verbindung mit einem vom Hersteller oder dem Apparat verkauften Hand-/Rollwagen, Ständer, Stativ, Träger oder Tisch benutzen. Achten Sie beim Bewegen der Handwagen/Apparate Kombination darauf, daß diese keine Verletzung hervorruft oder aber umkippt.

13. Trennen Sie das Gerät vom Stromnetz während eines Gewitters oder aber wenn es über längere Zeit unbenutzt bleibt.

14. Überlassen Sie sämtliche Wartungsarbeiten qualifiziertem Fachpersonal. Wartungsarbeiten werden erforderlich, sobald das Gerät in irgend einer Weise zu Schaden gekommen ist, wie wenn z.B. das Netzkabel beschädigt ist, Flüssigkeit ins Gehäuse gelaufen ist, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, keine normale Bedienung mehr möglich ist oder das Gerät gestürtzt ist.

15. Bei der Rackmontage ist darauf zu achten, daß die Geräterückseite gut zugänglich bleibt.

16. Extrem hohe Lautstärkepegel beeinträchtigen das Hörvermögen und können zum permanenten Verlust desselben führen. Die Anfälligkeit variiert von Person zu Person. Unter den oben genanntenn Umständen und enstsprechender Zeit leidet jedoch annähernd jeder unter Hörverlust. Die Arbeitssicherheits- und Gesundheitsbehörde der US-Regierung hat folgende erlaubte Lautstärkepegel festgelegt: Dauer pro Tag in Stunden

1 1/2 1/2 1/4 oder weniger Lautstärkepegel in dBA

Gemäß OSHA, führt jede exzessive Lautstärkeaussetzung über den erlaubten Grenzen bereits zu geringem Hörverlust. Um dauerhafte Gehörschäden zu vermeiden, die durch über dem erlaubten Pegel liegende exzessive Lautstärken verursacht werden, müssen Ohrstöpsel oder Ohrschützer getragen werden. Um der Aussetzung potentiell gefährlicher Lautstärkepegel aus dem Wege zu gehen wird empfohlen, daß alle Personen die solchen Geräten ausgesetzt sind, die in der Lage sind solche hohen Lautstärkepegel zu erzeugen (wie z.B. dieses Verstärkersystem) sich durch Gehörstöpsel, Kapselgehörschützer oder Bügelgehörschützer zu schützen. BEWAHREN SIE DIESE RICHTLINIEN IMMER GRIFFBEREIT AUF!
