BEDIENUNGSANLEITUNG QF 131 PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführungn halten.

ACHTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte diese Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitung loses.

ENGLISH

Q™ SERIES EQUALIZERS

Wir freiuen uns, dass Sie sich für einen graphischen Equalizer der Peavey Electronics Q Series entschieden haben. Die Q-Familie umfasst zwei zweikanalige sowie ein einkanaliges Equalizer-Modell in der bereits rausch- und verzerrungsarmen Peavey-Qualität. Für einen störungsfreien Betrieb sind die robusten EQs der Q Series mit metallgekapselten 45-mm-Slidern mit gerasteter Mittelposition ausgestattet. Darüber hinaus verfügen die 2 HE hohen Rack-Geräte über einen Gain-Regler (±15 dB), eine LED-Anzeige für den Ausgangspiegel, zuschaltbares Low-Cut-Filter, symmetrische Ein- und Ausgänge (+21 dBu) und Bypass-Schalter, wobei die Filter-Eckfrequenz den Q Series-Equalizer den ISO-Vorgaben mit mindestens dreiprozentiger Genauigkeit entsprechen. Ob auf der Bühne, im Studio oder einfach für die Stereoanlage zu Hause: Die Q Series bietet für alle Einsatzbereiche den richtigen EQ.

EIGENSCHAFTEN

Q 215B

• 2-Kanal-EQ (15 Frequenzbänder pro Kanal)
• Filter: 2/3-Oktav-Einteilung
• effektiver Entzerrbereich 25 Hz ... 16 kHz
• "Constant Q"-Filter (gleichmäßige Filtergute)
• 15 dB Anhebung / 15 dB Absenkung pro Frequenzband
• Ausgangspiegel-LED-Anzeige (-12 ... +12 dB)
• Low-Cut-Filter mit Status-LED (40 Hz, 18 dB pro Oktave)
• Ein- und Ausgänge als 6,3-mm-Stereoklinke für symmetrischen oder unsymmetrischen Betrieb
• Bypass-Schalter mit Status-LED
• Gain-Regler mit 15 dB Anhebung / 15 dB Absenkung

QF 215

• 2-Kanal-EQ (15 Frequenzbänder pro Kanal)
• Filter: 2/3-Oktav-Einteilung
• effektiver Entzerrbereich 25 Hz … 16 kHz
• "Constant Q"-Filter (gleichmäßige Filtergute)
• 12 dB Anhebung / 18 dB Absenkung pro Frequenzband
• Ausgangspegel-LED-Anzeige (-12 to +12 dB)
• Low-Cut-Filter mit Status-LED (40 Hz, 18 dB pro Oktave)
• Eingänge und Ausgänge als 6,3-mm-Stereoklinke und XLR für symmetrischen oder unsymmetrischen Betrieb
• Bypass-Schalter mit Status-LED
• Neu entwickelte FLS-Schaltung (Feedback Locating System) für höhere Eingangsempfindlichkeit
• Gain-Regler mit 15 dB Anhebung / 15 dB Absenkung

QF 131

1-Kanal-EQ (31 Frequenzbänder)
Filter: 1/3-Oktav-Einteilung
- effektiver Entzerrbereich 20 Hz ... 20 kHz
- "Constant Q"-Filter (gleichmäßige Filtergüte)
- 12 dB Anhebung / 18 dB Absenkung pro Frequenzband

• Ausgangspegel-LED-Anzeige (-12 to +12 dB)
• Low-Cut-Filter mit Status-LED (40 Hz, 18 dB pro Oktave)
• Eingänge und Ausgänge als 6,3-mm-Stereoklinke und XLR für symmetrischen oder unsymmetrischen Betrieb
• Bypass-Schalter mit Status-LED
• Neu entwickelte FLS-Schaltung (Feedback Locating System) für höhere Eingangsempfindlichkeit
• Gain-Regler mit 15 dB Anhebung / 15 dB Absenkung

EINSATZ DES EQUALIZERS

Möchten Sie ein Signal entzerren, d.h. mit dem Equalizer bearbeiten, sollenn sich zu Beginn samsliche Slider in der gerasteten Mittelposition befinden (linearer EQ-Verlauf). Bei Geräten mit FLS® erhöhen Sie die Gesamtlautstärke Ihres Systems zunachst so lange, bis erste Rückkopplungen wahrzunehmen sind. Achten Sie daraufuf, welche LED(s) aufleuchten und nehmen Sie den/die entsprechenden Fader so welt zurück, dass keine Rückkopplung mehr zu horen ist. Kurz ausgedrucht: Leuchtet eine LED auf,ziehen Sie einfach den zugehörigen Fader bzw. Beim Q 215B nehemen Sie die einzelnen Fader der Reihe nach zurück, bis die Kopplungsfrequency lokalisiert ist. Dies sollte allerdings stets in kleinen Schritten erfolgen, da es durchaus möglich ist, die Klangqualität negativ zu beeinflussen. (Das selbst gilt auch für das Anheiten von Frequenzen, was bei zu starkem Eingreifen wiederum Rückkopplungen hervorrufen kann.)

BESONDERE VORSICHT IST BEI DER ANHEBUNG VON FREQUENZEN UTERHALB DER WANDLER-GRENZFREQUENCY IHRES LAUTSPRECHERSYSTEMS ANGEBRACHT!

Die Laufsprecher handelsüblicher Beschallungssysteme sind nicht für Signale im 20-Hz-Bereich ausgelegt, so dass eine zu starke Anhebung tiefer Frenzen möglicherweise zu Schäden an der Wandlereinheit führt. Darüber hinaus kann eine starke Anhebung im Tiefbassbereich die Aussteuerungsreserve Hisres Beschallungssystems verringern. Grundsätzlich vermeiden konnen Siederartige Probleme durch Zuschalten des integrierten 40 Hz-Low-Cut-Filters.

HINWEIS: Ein graphischer Equalizer ist nicht automatisch Garant für eine exzellente Klangqualität ohne Rückkopplungen, Denn auch die anderen Komponenten Ihres PA-Systems müssen entsprechend hochwertig und auf das jeweilige Einsatzgebiet ausgelegt sein. Kein Equalizer kann einen in akustischer Hinsicht ungeeigneten Raum, eine falsche Mikrofon/Lautsprecheranordnung oder das Wiedergabeverhalten minderwertiger Laatsprecher vollständig kompensieren.

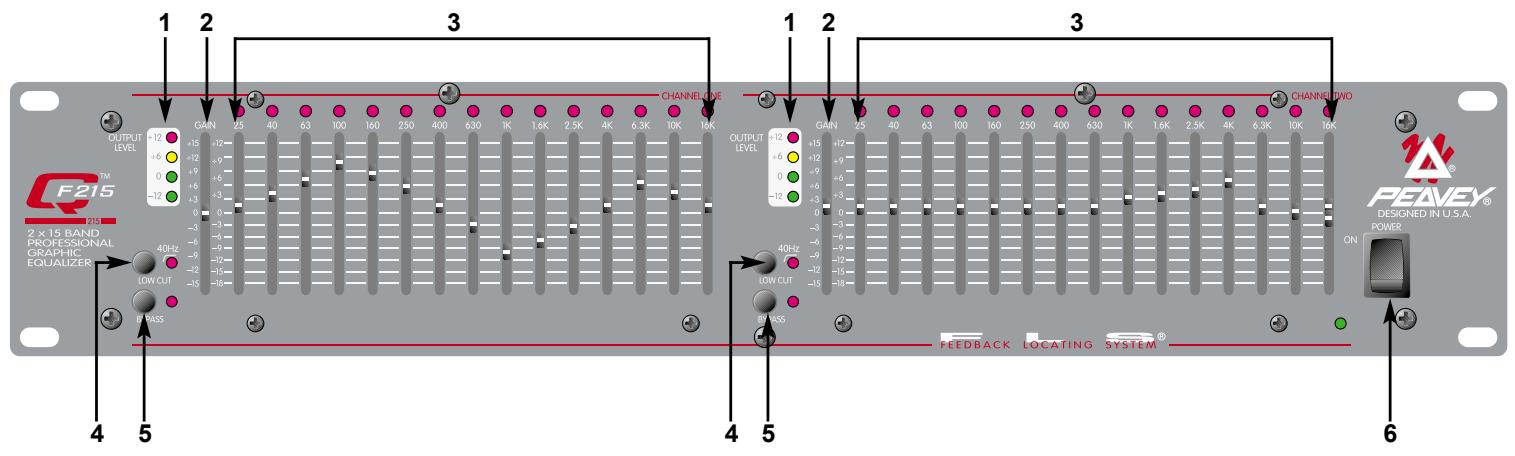

(1) OUTPUT LEVEL-LED-ANZEIGE

These LED-Anzeige dient der Anzeige des Ausgangspegels (-12dB +12dB)

(2) GAIN

Mit thisem speziell kalibrierten Regler mit Mittelrastung steuern Sie die Eingangsverständlung der gesamten EQUALIZER-Sektion (3). Den Arbeitspegel von 0 dB ("Unity Gain") stellen Sie sicher, in dem Sie die im Verlauf der Signalkette möglicherweise eingebüste Verständlung hier wieder aufholen. Grundsätzlich kann jeder Entzerrvorgang einen wahrnehmberen Signalverlust bewirken. Um dies zu kompensieren, nutzen Sie den BYPASS-Schalter (5) und vergleichen zunachst den Pegel des nicht entzerrten Signals mit dem des entzerrten. Erhöhen Sie den GAIN-Wert anschließend so lange, bis der Pegel des entzerrten Signals in etwa dem des nicht entzerrten (Bypass-) Signals entspricht. Vertrauen Sie damit Ihr dem Gehör!

(3) EQUALIZER

Mit den kalibrierten, in der Mittelposition zusätzlich gerasteten Reglern der Equalizer-Sektion bestimmen Sie das Maß der Absenkung bzw. Anhebung im jeweiligen Frequenzbereich, wobei die maximale Absenkung 18 dB und die maximale Anhebung 12 dB beträgt (215B mit 15 dB Absenkung bis 15 dB Anhebung). Bei allen mit FLS ausgestatteten Gerätenlassen sich eventuelle Kopplungsfrequencyn auf einen Blick anhand der oberhalb des jeweiligen Frequenzbands befindlichen LED lokalisieren.

(4) LOW CUT-FILTER

Mit diesen Schalter aktivieren Sie das Low-Cut-Filter (Hochpassfilter), das alle Frenzen unterhalb der 40-Hz-Grenze abtrennt. Der Pegelabfall beträgt bei aktiviertem Low-Cut-Filter 18 dB pro Oktave. Diese Filterfunktion ist auch bei gedrücktem BYPASS-Schalter (5) aktiv, was durch die zugehörige, rote LED angezeigt wird.

(5) BYPASS

Bei gedrücktem Bypass-Schalter durchläuft das Signal den Equalizer unbearbeitet; einzige Ausnahme bildet das LOW-CUT-FILTER (4). Das Signal wird also vom Eingang (INPUT, 10 und 11) über das Low-Cut-Filter direkt an den Ausgang (OUTPUT, 8 und 9) überführ.

(6) POWER

Mit diesen Zweifach-Wippschalter schalten Sie das Gerät ein (Position "On"), wobei die Betriebsbereitschaft durch die grüne Power-LED angezeigt wird.

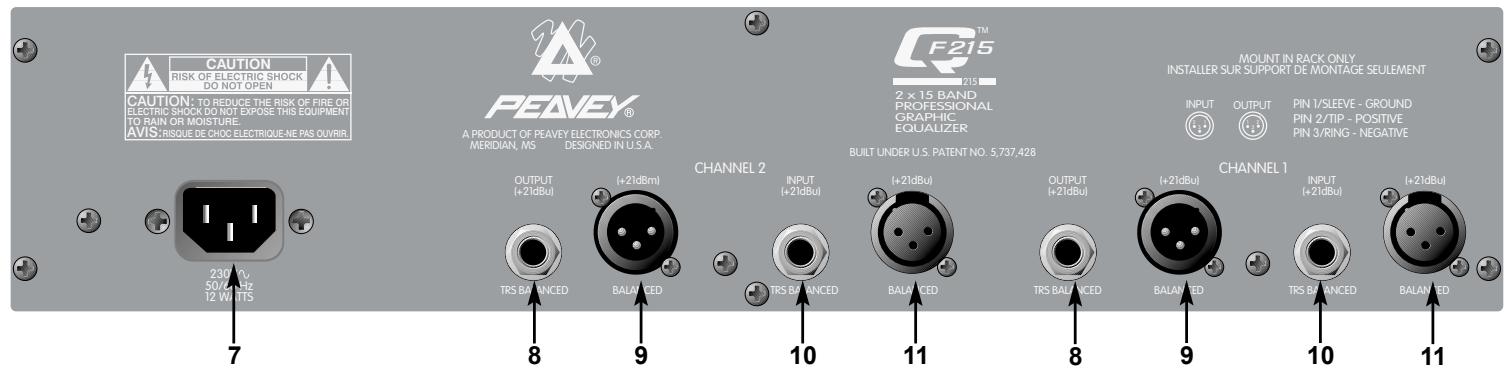

(7) IEC MAINS

An diese Normbuchse schreiben Sie das im Lieferumfang enthaltene, den Spannungswerten Ihres Landes entsprechende Euro-Netzkabel an.

Entfernen oder umgehen Sie an Ihr Equipment niemals den Erdleiter, da dieser ihrer Sicherheit dient. Sollte die verwendete Netzsteckdose keinen Erdleiter führen, empfehlen wir den Einsatz eines speziellen Erdungsadapters zur Erdung des dritten Leiters. Zur Vermeidung eines elektrischen Schlags oder Brandgefahr sollen den Sie stets für die korrekte Erdung des Equalizers und samtlicher damit verbundener Geräte sorgen.

ANMERKUNG (GILT NUR FÜR GROSSBRITANNIEN):

Falls die farbliche Kennzeichnung der einzelnen Leiter des Netzkabels nicht mit den Kennzeichnungen am Stecker übereinstimmt, verfahren Sie wie folgt: (1) Schließen Sie den grün-gelben Leiter an den mit dem Buchstaben E, dem Erdsymbol oder dem grün bzw. grün-gelb gekennzeichneten Pol an. (2) Schließen Sie den blauen Leiter an den mit dem Buchstaben N oder schwarz gekennzeichneten Pol an. (3) Schließen Sie den braunen Leiter an den mit dem Buchstaben L oder rot gekennzeichneten Pol an.

(8) OUTPUT (Ausgang Stereoklinke)

Die symmetrischen 6,3-mm-Klinkenbuchsen (Stereo-Klinke) eignen sich sowohl für den symmetrischen Betrieb mit abgeschirmten 2-Leiter-Kabeln und Stereoklinkensteckern als auch für den unsymmetrischen Betrieb mit 6,3-mm-Monoklinkenkabeln.

(9) OUTPUT (Ausgang XLR)

Die 3-poligen XLR male-Ausgänge eignen sich für symmetrische Verbindungen via XLR female.

(10) INPUT (Eingang Stereoklinke)

Die symmetrischen 6,3-mm-Klinkenbuchsen (Stereo-Klinke) eignen sich sowohl für den symmetrischen Betrieb mit abgeschirmten 2-Leiter-Kabeln und Stereoklinkensteckern als auch für den unsymmetrischen Betrieb mit 6,3-mm-Monoklinkenkabeln.

(11) INPUT (Eingang XLR)

Die 3-poligen XLR male-Eingänge eignen sich für symmetrische Verbindungen via XLR female.

TECHNISCHE DATEN*		QTM F131	QTM 215B	QTM F215
Q-Faktor		4.77	2.3	2.3
Filter-Frequenzen (Hz)	20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1 K, 1.25 K, 1.6 K, 2 K, 2.5 K, 3.15 K, 4 K, 5 K, 6.3 K, 8 K, 10 K, 12.5 K, 16 K, 20 K	25, 40, 63, 100, 160	25, 40, 63, 100, 160, 250, 400, 630, 1 K, 1.6 K, 2.5 K, 4 K, 6.3 K, 10 K, 16 K	25, 40, 63, 100, 160, 250, 400, 630, 1 K, 1.6 K, 2.5 K, 4 K, 6.3 K, 10 K, 16 K
Max. Anhebung und Absenkung (Filter)	+12 dB / -18 dB	+15 dB / -15 dB	+12 dB / -18 dB
Rauschverhalten (Ausgang)
Bypass-Betrieb	-101 dBV	-100 dBV	-100 dBV
Filter-Betrieb (linear)	-95 dBV	-98 dBV	-98 dBV
ALLE MODELLE
Frequenzgang:		± 1 dB (20 Hz ... 20 kHz)
Klirrfactor:		0,002 % (20 Hz ... 20 kHz)
Eingangsimpedanz:		20 kOhm, symmetrisch (gleiche Impedanz nach Masse)
Ausgangsimpedanz:		660 Ohm
Max. Eingangspegel:		+18 dBV (8 V RMS)
Max. Ausgangspegel:		-18 dBV unsymmetrisch; +21 dBV symmetrisch
Nenneingangspegel:		0 dBV (1 V RMS)
Nennausingangspegel:		0 dBV (1 V RMS)
Aussteuerungsreserve (Eingang):		18 dB (nominal)
Aussteuerungsreserve (Ausgang):		18 dB
Max. Gain-Anhebung/ Absenkung:		+15 dB / -15 dB
Low-Cut-Filter:		40 Hz @ 18 dB pro Oktave
Leistungsaufnahme:		USA: 120 VAC, 60 Hz, 12 Watt Export: 220/230 VAC, 50/60 Hz, 12 Watt
Abmessungen:		H 89 mm x B 483 mm (19") x T 187 mm
Gewicht:		3,54 kg

• Sofern nicht abweichend gekennzeichnet, verstehen sich sãmtliche Technischen Daten als typisch und beziehen sich auf den Nennausgangspiegel von 0 dBV (0 dBV = 1 V).
  HINWEIS: Sofern nicht abweichend gekennzeichnet, wurden samentliche Technischen Daten unter folgenden Bedingungen ermittelt: Eingang 1 V RMS, unsymmetrischer Ausgang, Slider in Mittelstellung, Schalter nicht gedrückt.

WICHTIGESICHERHEITSRICHTLINIEN

WARNING: Beim Einsatz elektrischer Geräte sollenn stets nachfolgend genannte grundlegende Sicherheitsrichtlinien beachtet werden:

1. Lesen Sie diese Richtlinien.
2. Bewahren Sie diese Richtlinien stehts griffbereit auf.
3. Beachten Sie samtliche Richtlinien.
4. Befolgen Sie alle Anweisungen.
5. Benutzen Sie das Gerät nicht in unmittelbarer Wassernähe (z. B. Badewanne, Waschbecken, Swimming-Pool, etc.).
6. Nur mit einem feuchten oder klammen Tuch reinigen.
7. Keine der Luftungsschlitze blockieren. Führn Sie die Installation in Übereinstimmung mit den Herstelleranweisungen durch. Nicht flach gegen eine Wand aufstellen oder in einem geschlossenen Gehäuse unterbringen in dem die Frischluftzufuhr blockiert oder behindert wird.
8. Nicht in der Höhe von Hitzequellen wie z. B. Radiatoren, Heizlüfter, Öfen oder sonstigen Apparaten (inkl. Veränderter) aufstellen.
9. Beeinträchtigen Sie nicht den Sicherheitszweck eines polarisierten oder Schuko-Steckers (Schutzkontaktstecker). Ein polarisierter Stecker verfügt über zwei flache Kontaktstifte, einer breiter wie der andere. Ein Schuko-Stecker verfügt dagegen über zwei runde Kontaktstifte und einem separaten Schutzkontakt. Der breite Kontaktstift oder der separate Schutzkontakt dient Ihrhem personlichen Schutz. Passt der vorhandene Stecker nicht in Ihr Steckdose,lassen Sie diesen von einer Elektrofachkraft ersetzen bzw. austauschen. Brechen Sie niemals den Schutzkontakt am mitgelieferten Netzkabel ab. Benötigen Sie weitereInfos zum Thema „ERDUNG“, dann fordern Sie unser kostenloses Heft „Stromschlaggefahr und Erdung“ an. Achten Sie bei der Spanningsversorgung daraufuf, daß die Gerätespannung mit der örtlichen Netzspannung übereinstimmt.
10. Schützen Sie das Netzkabel vor mechanischen Einwirkungen, insbesondere am Stecker und Geräteauslauf.
11. Verwenden Sie nur vom Hersteller zur Verfügung stehendes Bestigungsmaterial/Zubehör.
12. Nur in Verbindung mit einem vom Hersteller oder dem Apparat verkaufen Hand-/Rollwagen, Ständer, Stativ, Träger oder Tisch benutzten. Achten Sie beim Bewegen der Handwagen/Apparate Kombination daraufuf, daß diese keine Verletzung hervorruft oder aber umkipipt.
13. Trennen Sie das Gerät vom Stromnetz während eines Gewitters oder aber wenn es über länger Zeit unbenutzte bleibt.
14. Überlassen Sie samtliche Wartungsarbeiten qualifiziertem Fachpersonal. Wartungsarbeiten werden erforderlich, sobald das Gerät in irgend einer Weise zu Schaden gekommen ist, wie wenn z.B. das Netzkabel beschädigt ist, Flüssigkeit ins Gehäuse gelaufen ist, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, keine normale Bedienung mehr möglich ist oder das Gerät gesturzt ist.
15. Bei der Rackmontage ist darauf zu achten, daß die Geräterückseite gut zugänglich bleibt.
16. Extrem hohe Lautstärkepegel beeinträchtigen das Hörvermögen und konnen zum permanenten Verlust desselben führen. Die Anfälligkeit variiert von Person zu Person. Unter den oben genannten Umständen und erstsprachender Zeit leidet jedoch annahernd jeder unter Hörverlust. Die Arbeitsssicherheits- und Gesundheitsbehörde der US-Regierung hat folgende erlaubte Lautstärkepegel festgelegt:

Dauer pro Tag in Stunden	Lautstärkepegel in dBA
8	90
6	92
4	95
3	97
2	100
1 1/2	102
1	105
1/2	110
1/4 oder weniger	115

Gemäß OSHA, führt jeder excessive Lautstärkeaussetzung über den erlaubten Grenzen bereits zu geringem Hörverlust. Um dauerhafte Gehörschäden zu vermeiden, die durch über dem erlaubten Pegel liegende excessive Lautstärken verursacht werden, müssen Ohrstöpsel oder Ohrschützer getragen werden. Um der Aussetzung potentiell gefährlicher Lautstärkepegel aus dem Wege zu gehen wird empfohlen, daß alle Personen die solchen Geräten ausgesetzt sind, die in der Lage sind solche hohen Lautstärkepegel zu erzeugen (wie z.B.这点 Verständs system) sich durch Gehörstöpsel, Kapselgehörschützer oder Bügelgehörschützer zu schützen.

BEWAHREN SIE DIESE RICHTLINIER IMMER GRIFFBEREIT AUF!
