Type de produit	Égaliseur graphique professionnel mono canal
Nombre de bandes	15 bandes, filtres 1/3 d'octave
Plage de fréquences	25 Hz à 16 kHz
Type de filtre	Filtre Q constant, largeur de bande constante
Réglage de gain par bande	Boost/cut ±15 dB (12 dB max boost, 18 dB max cut)
Contrôle de gain général	Oui, avec curseur calibré, permet de compenser la perte due à l'égalisation
Indicateurs de niveau de sortie	LEDs de -12 dB à +12 dB
Filtre coupe-bas	40 Hz, pente 18 dB/octave, avec LED d'activation
Fonction bypass	Interrupteur de bypass avec LED de statut, contourne uniquement la section égalisation
Système de localisation de feedback (FLS)	LED au sommet de chaque curseur indiquant la fréquence de boucle, facilite la suppression du Larsen
Entrées et sorties	Jack 1/4" TRS et XLR symétriques/asymétriques
Type de signal	Symétrique et asymétrique, niveau max +21 dBu
Alimentation	Secteur via connecteur IEC, prise de terre obligatoire
Consommation électrique	Non spécifiée, typique pour un rack 2U
Réponse en fréquence (mode bypass)	-101 dBV (bruit résiduel)
Réponse en fréquence (mode égalisation plat)	-95 dBV
Format rack	2 unités (hauteur standard 19")
Entretien et nettoyage	Nettoyer avec un chiffon sec uniquement, ne pas utiliser de liquides
Sécurité	Mise à la terre obligatoire, ne pas exposer à l'humidité, déconnecter lors d'orage
Réparabilité	Aucune pièce réparable par l'utilisateur, confier à un réparateur Peavey agréé
Pieces détachées	Disponibles auprès des centres de service Peavey agréés

FOIRE AUX QUESTIONS - QF 131 PEAVEY

Comment éliminer un Larsen (feedback) avec le QF 131 ?

Utilisez le système FLS : augmentez le volume jusqu'à entendre un léger Larsen. Repérez la LED allumée au-dessus des curseurs, puis abaissez le curseur correspondant jusqu'à disparition du Larsen. Diminuez progressivement pour ne pas altérer la qualité sonore.

Que faire en cas de bourdonnement ou ronflette ?

Vérifiez que tous les câbles sont bien blindés et que la boucle de masse est évitée. Assurez-vous que l'égaliseur est correctement mis à la terre via la prise IEC. Engagez le filtre coupe-bas 40 Hz pour réduire les fréquences inférieures.

Comment utiliser la fonction bypass ?

Le commutateur Bypass (repère 5) supprime l'étage d'égalisation mais conserve le filtre coupe-bas. Utilisez-le pour comparer le signal égalisé au signal d'origine. La LED verte indique que le bypass est actif.

Quel est le rôle du filtre coupe-bas 40 Hz ?

Il bloque les fréquences inférieures à 40 Hz avec une pente de 18 dB/octave, protégeant ainsi les haut-parleurs des fréquences très graves qui pourraient les endommager. Il fonctionne même en mode bypass.

Comment nettoyer l'égaliseur ?

Débranchez l'appareil et utilisez un chiffon sec et doux. N'utilisez jamais de liquides, d'aérosols ou de solvants. Ne nettoyez pas l'intérieur.

Puis-je utiliser des câbles asymétriques ?

Oui, les entrées/sorties Jack 1/4" TRS acceptent les fiches stéréo (symétrique) et mono (asymétrique). Pour un signal symétrique, utilisez un câble à trois conducteurs. Les connecteurs XLR sont toujours symétriques.

Comment régler le niveau de sortie ?

Utilisez le contrôle de gain (repère 2) pour compenser la perte due à l'égalisation. Activez le bypass, réglez le gain pour que le volume soit identique, puis désactivez le bypass. Utilisez vos oreilles pour affiner.

Que faire si une LED de niveau reste allumée en permanence ?

Vérifiez que le niveau d'entrée n'est pas trop élevé. Réduisez le gain général ou le boost sur les bandes. Si le problème persiste, consultez un technicien Peavey agréé.

L'égaliseur peut-il endommager mes enceintes ?

Oui, un boost excessif des fréquences graves (inférieures à 40 Hz) peut endommager les haut-parleurs. Utilisez le filtre coupe-bas et ne dépassez pas les limites de vos enceintes. Évitez de booster trop fort une bande.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées sont disponibles auprès des centres de service Peavey agréés. Ne tentez pas de réparer vous-même l'appareil, confiez-le à un professionnel.

MODE D'EMPLOI QF 131 PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel.

Merci d'avoir besoin un équaliser graphique Q Series de Peavey Electronics. Il est mono ou double canal (suivant les modèles), au standard Rack 2-unités et possède des curseurs de 45 mm à chassis métal pour la fiabilité. Filtre Q (largeur de bande) constant, ISO centrés avec une précision de 3%, contrôle de gain ( ± 15 dB), indicateurs de niveau de sortie, filtre coupe-bas ( 40 Hz ), entrées et sorties symétriques (+21dB) et assymétriques sont des caractéristiques commun aux différents modèles Q Series. Les unités Q Series convendont à de nombreuses utilisations, aussi bien en systèmes de sonorisation qu'hi-fi.

Q 215B

• Deux canaux (15 bandes par canal)
• filtres 2/3 octave
• Fréquences d'équivalence de 25 Hz à 16 kHz
• Filtres Q constants
• 15 dB boost / 15 dB cut par band
• Leds de niveau de sortie (-12 à +12 dB)
• filtrage 40 Hz coupe-bas 18 dB par octave à Led de statut
• Entrées et sorties Jack 1/4" TRS pour signal symétrique et asymétrique
• Interrupteur de Bypass avec Led de statut
• Contrôle de gain 15 dB boost / 15 dB

QF 215

• Deux canaux (15 bandes par canal)
• filtres 2/3 octave
• Fréquences d'équivalence de 25 Hz à 16 kHz
• Filtres Q constants
• 15 dB boost / 15 dB cut par band
• Leds de niveau de sortie (-12 à +12 dB)
• filtrage 40 Hz coupe-bas 18 dB par octave à Led de statut
• Entrées et sorties Jack 1/4" TRS et XLR pour signal symétrique et asymétrique
• Interrupteur de Bypass avec Led de statut
• Contrôle de gain 15 dB boost / 15 dB
• Nouveau circuit FLS (Feedback locating system) d'une plus grande sensibilité

QF 131

• Mono canal (15 bandes par canal)
• filtres 1/3 octave
• Fréquences d'équivalence de 25 Hz à 16 kHz
• Filtres Q constants
• 15 dB boost / 15 dB cut par band
• Leds de niveau de sortie (-12 à +12 dB)
• filtrage 40 Hz coupe-bas 18 dB par octave à Led de statut
• Entrées et sorties Jack 1/4" TRS et XLR pour signal symétrique et asymétrique
• Interrupteur de Bypass avec Led de statut
• Contrôle de gain 15 dB boost / 15 dB
• Nouveau circuit FLS (Feedback locating system) d'une plus grande sensibilité

Procedure d'equalisation

Toujours commencer avec tous les curseurs dans leur position centrale (0). Pour les unités équippées du FLS®, augmentez le volume de votre système pour obtenir une légère boucle de son (Feedback). Notez la Led illuminée, puis diminuez la valeur du curseur correspondant jusqu'à la disparition de la boucle. En d'autres mots : localisez la Led, baissez le curseur correspondant. Pour le Q215B, baissez chaque curseur jusqu'à localiser la fréquence de boucle. Diminuez les valeurs de curseurs petit à petit pour éviter de nuire à la qualité sonore de votre système. D'autre part, un boost excessif d'une fréquence engendre généralement un problème de boucle.

PRETEZ ATTENTION AU BOOST DES FREQUENCES INFERIEURES A LA LIMITE DE REPRODUCTION DE VOS HAUTS-PARLEUR.

Les systèmes standards d'enceintes ne sont pas prévus pour reproduire des fréquences de l'ordre de 20Hz, et "over-booster" les fréquences graves peut endommager vos hauts-parleurs. Il est à noter également que la puissance nécessaire à un boost de ces fréquences peut engendrer une baisse du rendu général. Engagez le filtre coupe-bas 40Hz pour éviter ces problèmes.

NOTE: Superbe tonalité, absence de feedback et gros volume ne dépendent pas que d'un équaliseur graphique. Tous les autres composants de votre système doivent être de bonne qualité et prévus pour le système. Aucun équaliseur ne peut supprimer une mauvaise acoustique de salle, un mauvais enregistrement ou une mauvaise restitution de hauts-parleurs.

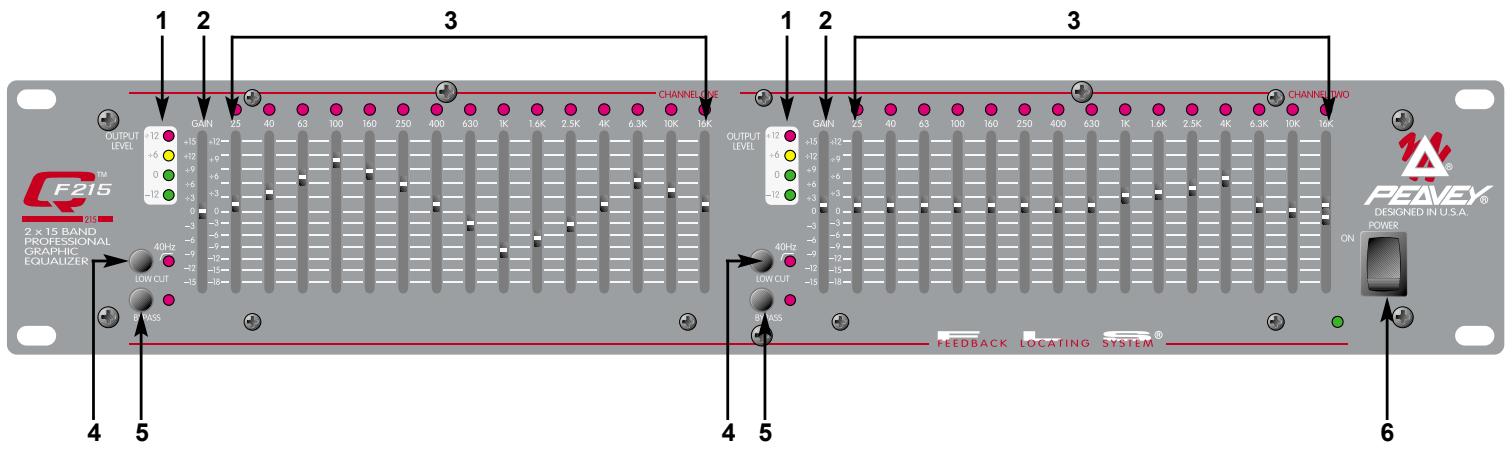

CHARACTERISTIQUES ET CONTROLES PANNEAU AVANT

Leds de niveau de sortie

Ces LEDs vous indiquent le niveau de sortie de -12 dB à +12 dB

Ce contrôle calibré détermine le gain apporté à la SECTION EQUALISATION (3). La valeur unitaire de gain peut être maintenue grâce à ce contrôle. La partie équalisation peut engendrer une légère baisse du niveau du signal. Pour palier à cela, utilisez le sélecteur BYPASS (5) et utilisez le contrôle de gain pour obtenir un niveau de signal équalisé équivalent au signal "bypassé". Laissez vos oreilles vous guider.

Ces curseurs calibrés vous permettent de contrôler la valeur (+ou-) d'altération de la fréquence correspondante. Ils sont ajustables de -18 dB à +12 dB (-15 dB à +15 dB pour le 215B). Pour les modèles équipés du FLS, la Led située au sommet des curseurs s'illuminera pour indiquer la fréquence de départ d'une éventuelle boucle de son.

Filtre coupe-bas

Ce sélecteur active le filtrage coupe-bas qui bloque les fréquences inférieures à 40 Hz. La pente de coupure est de 18 dB par octave avec l'interrupteur engagé. Ce filtrage fonctionnera même avec le BYPASS (5) engagé. La Led rouge correspondante indique son activation.

Ce sélecteur permet de supprimer l'étage d'équalisation de votre unité. Le signal passé des entrées (10 et 11) par le filtré coupe-bas directement vers les sorties (8 et 9).

Ce sélecteur 2-positions vous permet de mettre votre unité sous tension (ON). La Led verte correspondante vous indique le statut de votre unité.

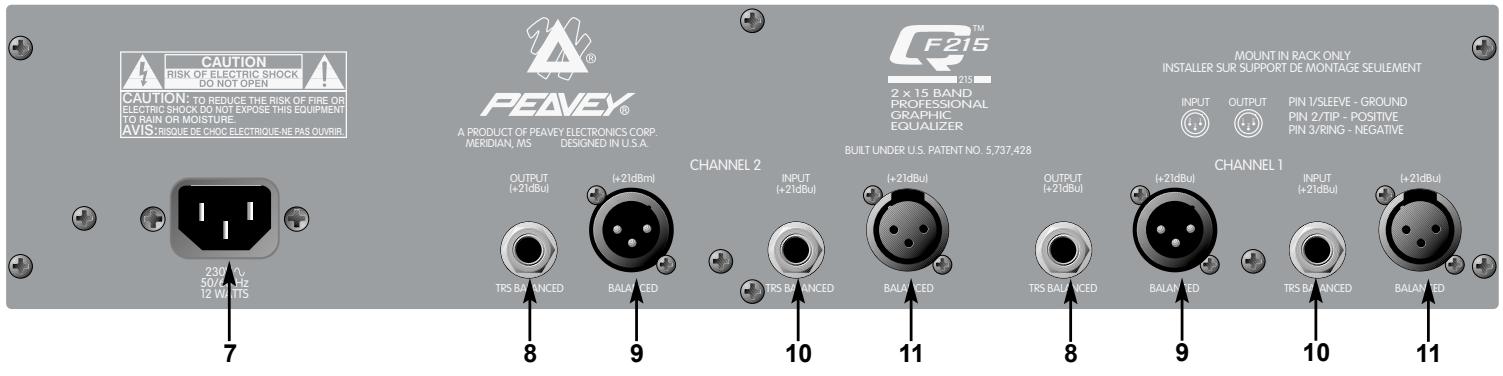

PANNEAU ARRIERE

Ce connecteur est au standard IEC. Un cordon à ce standard (fourni) doit être utilisé pour relier votre unité à sa source d'alimentation. Vérifiez que les besoins de votre unité (inscrits sur le panneau arrière) correspondent à l'alimentation de votre localité.

Ne jamais utiliser un cordon 2 connecteurs. La connection à la terre de votre unité (et des autres composants de votre système) est très importante pour éviter tout problème électrique.

(8) SORTIE TRS

Ces jacks 1/4" TRS (3-connecteurs) vous permettent de recueillir un signal symétrique si utilisé avec un cable à fiche 3-connecteurs (Stereo). Le signal sera asymétrique avec une fiche 2-connecteurs (Mono).

Ces sorties XLR 3-connecteurs permettent de récapérer un signal symétrique en utilisant une fiche femelle XLR.

Ces jacks 1/4" TRS (3-connecteurs) vous permettent d'envoyer un signal symétrique à votre unité si utilisé avec un cable à fiche 3-connecteurs (stériso). Le signal sera asymétrique avec une fiche 2-connecteurs (Mono).

Ces entrées XLR 3-connecteurs permettent d'envoyer un signal symétrique à votre unité en utilisant une fiche fémelle XLR.

SPECIFICATIONS*	QTM F131	QTM 215B	QTM F215
Filter Q	4.77	2.3	2.3
Filter Frequencies (Hz)	20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1 K, 1.25 K, 1.6 K, 2 K, 2.5 K, 3.15 K, 4 K, 5 K, 6.3 K, 8 K, 10 K, 12.5 K, 16 K, 20 K	25, 40, 63, 100, 160 250, 400, 630, 1 K, 1.6 K, 2.5K, 4 K, 6.3K, 10 K, 16 K	25, 40, 63, 100, 160, 250, 400, 630, 1 K, 1.6 K, 2.5 K, 4 K, 6.3 K, 10 K, 16 K
Maximum Boost and Cut Filter	+12 dB / -18 dB	+15 dB / -15 dB	+12 dB / -18 dB
Output Noise
Bypass Mode	-101 dBV	-100 dBV	-100 dBV
Filter Mode (Flat)	-95 dBV	-98 dBV	-98 dBV

ALL MODELS

ATTENTION: Lors de l'utilisation d'appareils électriques, certaines mesures de sécurité doivent être respectées:

1. Lisez toutes les instructions.
2. Conservez ces instructions.
3. Tenez compte de tous les avertissements.
4. Suivez précisément les instructions.
5. N'utilisez pas l'appareil à proximité de l'eau. Par exemple près d'un bain, d'une piscine, d'un évier, ou dans un sous-sol humide.
6. Nettoyez avec un chiffon sec uniquement.
7. N'obstruez aucune des ventilations. Installez l'appareil selon les instructions du constructeur. Ne placez pas l'appareil contre un mur ou dans une enceinte empêchant la libre circulation de l'air.
8. Ne placez pas l'appareil près d'une source de chaleur telle un radiateur, four, cuisinière ou tout autre appareil (amplificateur inclus) produisant de la chaleur.
9. Ne déconnectez pas la prise de terre. Cette connexion doit être réalisée pour votre sécurité. Si le connecteur d'alimentation ne correspond pas à votre prise secteur, consultez un électricien qualifié. Connectez l'appareil à une source de courant correspondant aux spécifications inscrites sur l'appareil près du cordon d'alimentation ou de la prise IEC.
10. Protegez le cordon d'alimentation contre tout dommage, principalement près de la prise ou près de sa connexion avec l'appareil.
11. N'utilisez que des accessoires ou extensions fournis par le constructeur.
12. Utilisez uniquement un stand, trépied, crochet ou support spécifié par le constructeur ou vendu avec l'appareil.
13. Débranchez l'appareil en cas d'orage ou lors d'une non-utilisation prolongée.
14. Faites réaliser toutes réparations par un personnel qualifié. Une réparation doit être effectuée soit les dommages subsis par l'appareil (cordon d'alimentation abîmé, intrusion de liquide ou d'un quelconque objet dans l'appareil, exposition aux moisissures ou à la pluie, fonctionnement anormal de l'appareil).
15. Si l'appareil est monté dans un rack, l'arrière doit être supporté correctement.
16. L'exposition à des niveaux de bruit élevés peut provoquer la perte de l'ouïe. La réaction de chaque individu est différente vis-à-vis de la perte de l'ouïe induite par le bruit, mais chacun est susceptible de perdre une partie de ses capacités d'audition si exposé à un niveau de bruit élevé pendant un temps suffisant. Le Ministère de la Santé Américain (OSHA) spécifie les durées d'exposition à divers niveaux de bruit comme suit:

Durée par jour en heures

1 1/2

1/2

1/4 ou moins

Niveau de pression acoustique dBA

Une exposition plus longue à ces niveaux de pression acoustique peut provoquer une perte certaine de l'audition. Des bouchons d'oreille, filtres ou casques anti-bruit doivent être utilisés afin de protéger l'ouïe lors d'une exposition dépassant ces normes. Il est conseillé d'utiliser l'une de ces protections lors de l'utilisation d'un système d'amplification à haut niveau de pression acoustique.
