Tipo de producto	Ecualizador gráfico de 31 bandas
Características técnicas principales	31 bandas de ecualización, rango de frecuencia de 20 Hz a 20 kHz
Alimentación eléctrica	Alimentación de red, 100-240 V AC
Dimensiones aproximadas	482 mm (ancho) x 44 mm (alto) x 200 mm (profundidad)
Peso	2,5 kg
Compatibilidades	Compatible con sistemas de audio profesionales e instalaciones de sonorización
Funciones principales	Ecualización de frecuencia, control de tono, reducción de retroalimentación
Mantenimiento y limpieza	Limpiar con un paño suave, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del servicio al cliente de Peavey
Seguridad	Usar en un entorno seco, evitar sobrecargas eléctricas
Información general útil	Garantía de 2 años, soporte técnico disponible

Preguntas frecuentes - QF 131 PEAVEY

¿Cómo puedo conectar el PEAVEY QF 131 a mi sistema de audio?

Para conectar el PEAVEY QF 131, utiliza cables XLR o TRS para conectar las entradas y salidas del QF 131 a tu mezclador u otros equipos de audio. Asegúrate de respetar la polaridad de las conexiones.

¿Qué hacer si no escucho sonido después de conectar el PEAVEY QF 131?

Primero verifica que el QF 131 esté correctamente alimentado y que el nivel de volumen esté ajustado adecuadamente. Asegúrate también de que los cables estén en buen estado y correctamente conectados.

¿Cómo ajustar los niveles de frecuencia en el PEAVEY QF 131?

Utiliza los controles de ganancia y frecuencia en el panel frontal del QF 131 para ajustar los niveles. Gira los potenciómetros para aumentar o disminuir la ganancia de frecuencias específicas.

El PEAVEY QF 131 produce un ruido de fondo, ¿qué hacer?

Un ruido de fondo puede ser causado por interferencias. Asegúrate de que todos los cables estén correctamente apantallados y alejados de fuentes de ruido eléctrico, como transformadores o dispositivos inalámbricos.

¿Se puede usar el PEAVEY QF 131 con sistemas de sonorización pasivos?

Sí, el PEAVEY QF 131 se puede usar con sistemas de sonorización pasivos, pero asegúrate de que la amplificación sea suficiente para alimentar tu configuración.

¿Cómo puedo limpiar el PEAVEY QF 131?

Para limpiar el PEAVEY QF 131, utiliza un paño suave y ligeramente humedecido. Evita productos químicos abrasivos que puedan dañar el recubrimiento.

¿Es compatible el PEAVEY QF 131 con un rack de 19 pulgadas?

Sí, el PEAVEY QF 131 está diseñado para adaptarse a un rack de 19 pulgadas. Utiliza los tornillos de montaje apropiados para instalarlo de manera segura.

¿Cómo puedo resolver un problema de distorsión en el PEAVEY QF 131?

Para resolver un problema de distorsión, verifica los niveles de entrada y salida. Asegúrate de que no sean demasiado altos, lo que podría causar saturación. Ajusta los ajustes de ganancia si es necesario.

MANUAL DE USUARIO QF 131 PEAVEY

Este Trickbone tiene el proposto, de alertar al usuario de la presencia de "(voltaje) peligrosso" sin ais-. lamento bajo de la caja del producto y que pueda tener una magnitud suficiente como para constituiir riesgo de descarga electrica.

Este=símbolo tiene el propósito de alertar al uso de la presencia de instrucones importantes sobre la operación y mantenimiento en la información que viene con el producto.

PRECAUCION: Riesgo de descarga electrica iNO ABRIR!

PRECAUcION: Para disminuir el riesgo de descarga electrica, no abra la cubierta. No hay piezas utiles bajo.

Deje todo mantenimiento en manos del personal的技术icoequalificado.

ADVERTENCIA: Para registrar descargas eletricas o peso de incendio, no deje expuesto a la lluvia o humedad este aparato Antes de usar este aparato, lea mas advertencias en la guía de operation.

ECUALIZADORES Q™ SERIES

Gracias por su compra de un ecualizador gráfico série Q de Peavey. La familia Q es caracterizada por dos modelos de canales dobles y unidades de un solo canal, todas incorpando el Diseño historiario de Peavey de bajo ruido y baja distorsión. Construidos fuertamente, los ecualizadores de la série Q de PeaveyCNTAN con sliders con punto de detencion medio de 45 mm incrustados en metal para durabilidad. Estas unidades de dos espacios de rack también ofrecen controles de ganancia de ± 15 dB e indicadores LED de nivel de salute. Otras caracteristicas incluyen filtros de graves ajustables, entradas y salidas de +21 dBu e interruptores de bypass. Los filtros de los ecualizadores de la série Q estan centrados en fecuencias ISO a un 3 % de exactitud. Ya sea en el escenario, en el estudio o simplement arregrando el sonido del estereo de casa, la série Q tiene un ecualizador para ti.

CHARACTERISTICAS

Q 215B

• Canales dobles (15 bandas por canal)
• Filtros de 2/3 de octava
• Rango de ecualización efectiva de 25 Hz 16 kHz
• Filtros Q constantes
• 15 dB recorte / 15 dB aumento por banda
• LEDs de niveau de salute(-12 a +12 dB)
• Filtro de recorte de graves a 40 Hz de18 dB por octava
• Entradas y salidas TRS de 1/4" para operación balaceada y no balanceada
• Interruptor Bypass con LED de estatus
• Control de ganancia de15 dB recorte / 15 dB aumento

QF 215

• Canales dobles (15 bandas por canal)
• Filtros de 2/3 de octava
  Rango de ecualización efectiva de 25 Hz 16 kHz
• Filtros Q constantes
• 18 dB recorte / 15 dB aumento por banda
• LEDs de niveau de salute(-12 a +12 dB)
• Filtro de recorte de graves a 40 Hz de18 dB por octava
• Entradas y salidas TRS de XLR y 1/4" para operación balaceada y no balanceada
• Interruptor Bypass con LED de estatus
• Nuevos circuitos FLS (Feedback Locating System -sistema contra la retroalimentacion) para sensibilitidad mejorada
• Control de ganancia de15 dB recorte / 15 dB aumento

QF 131

• Canal stencil (31 bandas)
• Filtros de 1/3 de octava
  Rango de ecualización efectiva de 20 Hz 20 kHz
• Filtros Q constantes

• 18 dB recorte / 12 dB aumento por banda

• LEDs de nivel de salute(-12 a +12 dB)

• Filtro de recorte de graves a 40 Hz de18 dB por octava
• Entradas y開放 TRS de XLR y 1/4" para operación balaceada y no balanceada
• Interruptor Bypass con LED de estatus
• Nuevos circuitos FLS® (Feedback Locating System -sistema contra la retroalimentacion) para sensibilitidad mejorada
• Control de ganancia de15 dB recorte / 15 dB aumento

PROCESO DE ECUALIZACION

Siempre comienza el proceso de ecualización con todos los sliders en su posición central (respuesta plana). Para unidades equipadas con el sistema FLS®, incrementa el volumen del sistemas hasta que ocurre la retroalimentación. Nota que el LED(s) que se ilumina y recorta el slider(s) correspondiente a esta Frequencia hasta que desaparezca la retroalimentación. En otheras manos你能 ver la luz para bajo el slider. Para el Q 215B, baja cada slider hasta que la Frequencia de retroalimentación sea encontrada. Baja los sliders con movimientos pequeños para evaporar Cambios drásticos en la calidad del sonido. Así mismo, los aumento excessivos de frequencies你能 resultar en retroalimentación.

HAY QUE TENER CUIDADO CUANDO SE TRATE DE INIncrementAR FRECUENCIAS POR DEBAJO DEL PUNTO DE RECORTE DE LOS TRANSDUCTORES DE LOS SISTemas

Las bocinas tíPICas de reproduccion de musica no está disénadas para Frequencias de 20 Hz, y los transductores peuvent ser dañados por sobrecargas en frequencies graves. Los incrementos excessivos en frequencies muy graves también puede limitar el umbral del sistema entero. Encender el filtro de graves de 40 Hz es la mejor forma de evaporar这些东西 problemas.

NOTA: Conseguir tonalidad superior, ausencia de retroalimentacion y calidad de sonido pueda no siempre ser posibles conequalier ecualizador grafico. Todos los demas elementos deben ser de alta calidad y diseñados para la aplicacion. Ningunacantidad de ecualizacionuede corregir un cuarto con mala acustica, mal posiconcimiento de microfonos/ bocinas, o Completely corregir o cambiar la curva de Frequencias de una bocina mala.

CHARACTERISTCAS Y CONTROLES

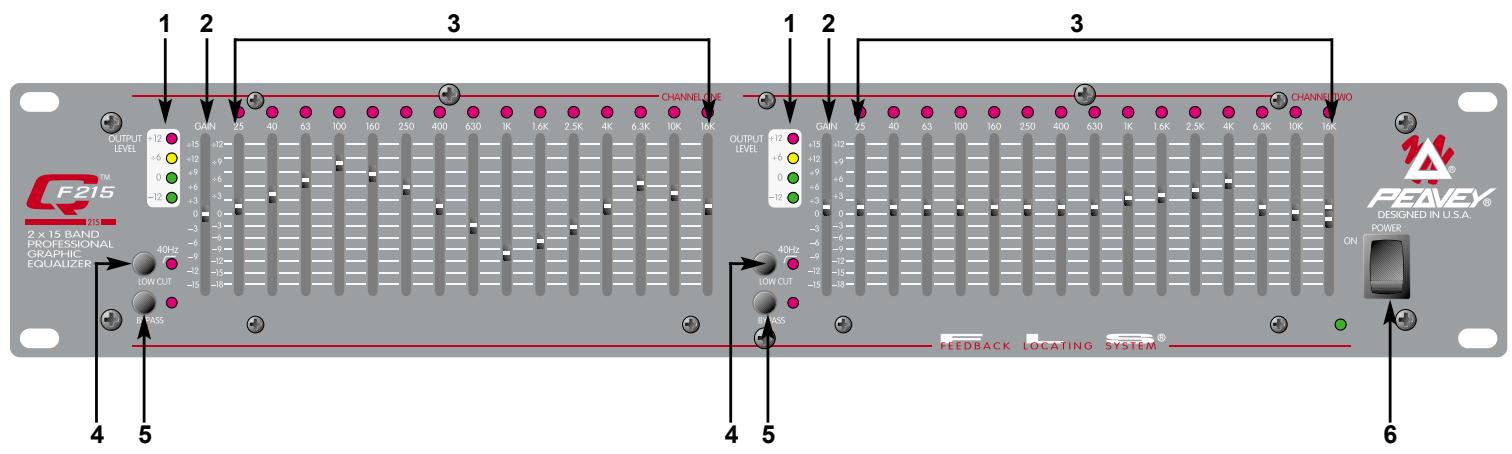

PANEL FRONTAL

(1) MEDIDOR DE LED DE NIVEL DE SALIDA

Esta série de LEDs indica el nivel de salute de -12 dB a + 12 dB

(2) GANANCIA

Este control calibrado regula la ganancia general de la SECCION DEL ECUALIZADOR (3). La ganancia unitaria a工程技术 de laceda de la senal se puee mantener recuperando la ganancia de la senal en este punto. El proceso de ecualizacion sue dar como resultado perdida de senal perceptible. Para compensar esta perdida, activa el interruptor de BYPASS (5) y compare el nivel de la senal con el nivel del ecualizador. Incrementa el control de GANANCIA hasta que el ecualizador aproxime el nivel de la senal de bypass. Deja que tous oidos Sean tu guia.

(3) SECCION DEL ECUALIZADOR

Estos controls calibrados con centro marcado ajustan la calidad de incremento o recorte de sus respectivas Frequencias. Son ajustables de 18 dB de recorte a 12 dB de incremento (12 dB de recorte a 15 dB de incremento en el 215B). Para unidades equipadas con FLS (sistema contra retroalimentacion), el LED encima de cada banda se iluminará como indicator de retroalimentacion en esta fecuencia.

(4) FiltrodeRECORTEDEGRAVES

Este interruptor activa el filtro de recorte de graves que no acepta Frequencias bajo de los 40Hz . La perdida de frequencies (roll-off) es de 18 dB por octava con el interruptor activado. Este filtro operará inclusive con el interruptor de BYPASS (5) activado. El LED adyacente indica suactivación.

(5) BYPASS

Este interruptor permite que la seals pase por la unidad sin ser afectada, a exception del FILTRO DE RECORTE DE GRAVES (4). Cuando el interruptor está activado, la seals es mandada de la ENTRADA (10 y 11), a工程技术 del filtró de graves a la salida (8 y 9).

(6) CORRIENTE

Este interruptor de dos/DDs aplica corriente a la unidad cuando está en la posicjion de encendido (ON). El LED verde adyacente indica que la unidad está recibiendo corriente.

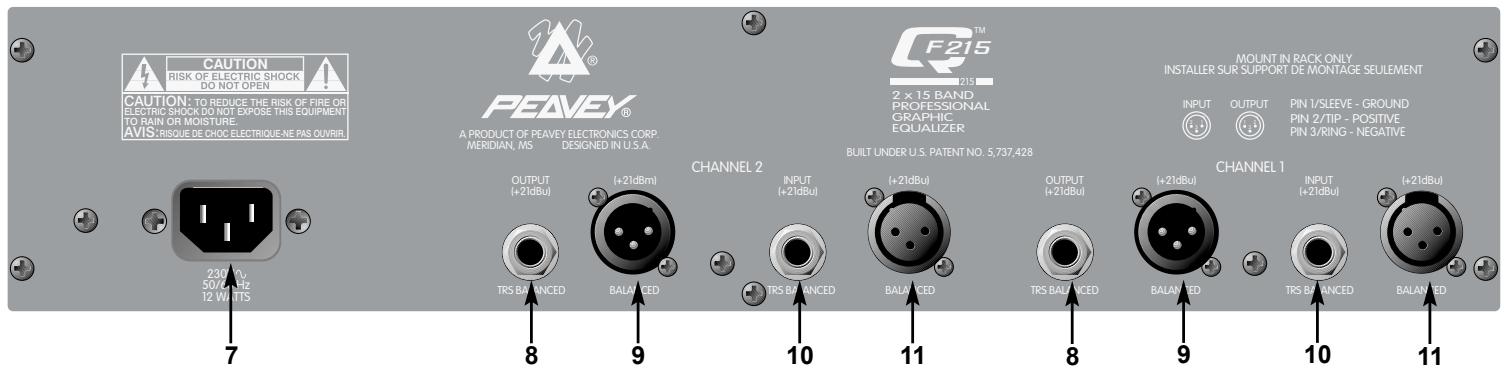

PANEL TRASERO

(7) CONECTOR PRINCIPAL DE CORRIENTE

Este es un conector IEC estandar. Un cable de CA con los requisitos necessarios de voltaje es incluido en el paquete.

Nunca se rompa el tercer contacto de tierra de ningún aparato. Este ha sido incluido por seguridad. Si la fuente de corriente no conta con una connexion de tierra, se debe utilizes un adaptor con tierra y el tercer contacto debe ser aterrizzato propiamente. Para prevenir el riesgo de toques electricos o fuego, siempre hay que asegurar que el ecualizador y todo el equipo con él asociado está propiamente aterrizzato.

(8) SALIDA BALANCEADA TRS

Estos connectadores de 1/4" estéreo (punta, anillo, manga) proveenitters balanceada.
cuando se use connectores TRS y cables de 2 conductores sellados. Cuando se use un cable mono de 1/4" (TS) tipo pone, laitters no es balanceada.

(9) SALIDA XLR

Estos 3 connectadores masculinos proveen salute balanceada cuando se usesan conectores XLR femeninos.

(10) ENTRADA BALANCEADA TRS

Estos conectadores de 1/4" estéreo (punta, anillo, manga) proveen entrada balanceada cuando se use conectores TRS y cables de 2 conductores sellados. Cuando se use un cable mono de 1/4" (TS) tipo phone, la entrada no es balanceada.

(11) ENTRADA XLR

Estos 3 connectadoresomeninosproveenentradabalanceada cuando seusan conectores XLR masculinos.

ESPECIFICACIONES*		QTM F131	QTM 215B	QTM F215
Filtro Q		4.77	2.3	2.3
Frecuencias filtradas (Hz)	20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1 K, 1.25 K, 1.6 K, 2 K, 2.5 K, 3.15 K, 4 K, 5 K, 6.3 K, 8 K, 10 K, 12.5 K, 16 K, 20 K	25, 40, 63, 100, 160	25, 40, 63, 100, 160, 250, 400, 630, 1 K, 1.6 K, 2.5 K, 4 K, 6.3 K, 10 K, 16 K
Incremento máximo y filtros de recort	+12 dB / -18 dB	+15 dB / -15 dB	+12 dB / -18 dB
Ruido de salute
Modo Bypass	-101 dBV	-100 dBV	-100 dBV
Modo Filtrado (Plano)	-95 dBV	-98 dBV	-98 dBV

TODOS LOS MODELOS

Respuesta de Frecuencias:	± 1 dB (20 Hz – 20 kHz)
Distorsión:	.002% (20 Hz – 20 kHz)
Impedancia de Entrada:	Balanceada 20 K ohmios (impedancías iguales a la tierra)
Impedancia de Salida:	660 ohmios
Nivel Másimo de Entrada:	+18 dBV (8 V RMS)
Nivel Másimo de Salida:	-18 dBV no balanceado; +21 dBV balanceado
Nivel de Entrada Nominal:	0 dBV (1 V RMS)
Nivel de Salida Nominal:	0 dBV (1 V RMS)
Umbral de Entrada:	Nominal 18dB
Umbral de Salida:	18 dB
Incremento máximo y recorte de ganancia:	+15 dB / -15 dB
Filtro de Graves:	40 Hz @ 18 dB por octava
Requisitos de Poder:	Domestico: 120 VAC, 60 Hz, 12 Watts Para Exportación: 220/230 VAC, 50/60 Hz, 12 Watts
Dimensiones:	3.5" (89 mm) A x 19" (483 mm) A x 7.375" (187 mm) P
Peso:	7.8 lbs. (3.54 kg)

• Todas la asignaciones son tíPICas a menos que se advierte de另一边 forma. 0 dBV = 1 voltio. Todas las asignaciones a referencia nominal de salute (0 dBV) a menos que se advierte de另一边 forma

NOTA: Todas las specifications han sido medidas con entrada de 1 V RMS, calidad no balanceada, sliders en punto medio, y todos los interruptores fuera a menos que se advierta de otra forma.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Al utiliser productos electricos se deben Respectar las precauiones bássicas, que incluyen las siguientes:

1. Lea estas instrucciones.
2. Conserve estas instrucciones.
3. Preste atencion a todas las advertencias.
4. Respete todas las instrucciones.
5. No utilise este aparato circa del agua. Por exemple, circa o dentro de baneras, piscinas, lavadores, sotanos humedes, etc.
6. Limpie el aparato solamente con un trapo humedo.
7. No bloque ninguna de las aberturas de ventilacion. Instale el aparato de acuerdo con las instrucciones del fabricante. No debe ser colocado contra la pared sin separacion o bajo de una cubierta que impida el flujo de aire de ventilacion.
8. No instale el aparato cerca de fuentes de calor, tales como radiadores, registers de calefacción, estufas u otheros aparatos que produzan calor (incluo amplificadores).
9. No anule la funcion de seguridad de los enchufes de tipo polarizzato o con toma de tierra. El enchufe de tipo polarizzato tiene dos patas planas, una mas ancha que la other. El enchufe con toma de tierra Tiene dos patas planas y un cercer terminal de toma de tierra. La pata mas ancha o el cercer terminal se proportionsan para su seguridad. Cuando el enchufe provisto no sirve para su receptaculo de alimentacion, consultte a un electricista para reemplazar el receptaculo obsoleto. No interruppa nunca la toma de tierra. Escribanos y Solicite是我国的 Foltoo gratuite Riesgo de descarga electrica y puesta a tierra". Conecte el aparato unicolementa a una fuente de alimentacion del tipo marcado en la unidad, circa del cable de alimentacion electrica.
10. Proteja el cable de alimentacion para que no lo pise o estrangule, especially en los enchufes, tomacorrientes y en el punto de salute del aparato.
11. Utilice solo aditamentos/Accessorios provistos por el fabricante.
12. Utilice solo carros, plataformas, tripodes, soportes o mesas especificadas por el fabricante o vendidas con el aparato. Cuando se utilizes un carro, sea precavido al mover la combinacion carro/aparato, para evaporar lesiones en caso de vuelcos.
13. Desenchufe este aparato durante tormentas electricas o@m间隙 no se lo utilise durante perfados prolongados.
14. Confie todas las reparaciones a personalístico calificado. Se requireservicio cuando el aparato ha sido dañado de una forma, como cuando se avería el cable de alimentación o el enchufe, se cerraman liquidos o caen objetos dentro del aparato o el本身就是 expusto a la lluvia o la humedad, no funciona normalmente o se lo dejo caer.
15. Si este producto se monta en un bastidor para equipos, se debe instalar un soporte posterior.
16. La exposión a niveles de ruido extremadamente altos能把 provocar perdidas auditivas permanentes. La susceptibilitad de los individuos a las perdidas auditivas inducidas por ruido varía considerablemente, pero casi todos sufrirán una perdida auditiva si se exponen a un nivel de ruido lo suficientemente intenso, durante un periodo suficiente. La Administración del Trabajo y la Salud del gobernso de los Estados Unidos (OSHA), ha especified los siguientes niveles permitidos de exposión al ruido:

Duración diaria en horas	Nivel de sonido en dBá, respuesta lenta
8	90
6	92
4	95
3	97
2	100
1 1/2	102
1	105
1/2	110
1/4 o menos	115

Según la administración OSHA, toda exposión que exceeda los limites permitidos indicados más arriba, pueda producir una perdida auditiva. Para evaporar perdidas auditivas permanentes, si la exposión exceeda los limites precedentes cuando se opera este equipo de sonido, se deben utilizar tapones o protectores de los canales auditivos o por sobre los oídos. Para asegurarse contra la exposión a niveles de presión sonora peligrosos, se recomienda que cuando estaunidad está funciona, todas las personas expuestos a equipos capaces de produir niveles de presión sonora alto como este sistemas amplificador, estén protegadas mediante protectores auditivos.
