MANUAL DE USUARIO QF 215 PEAVEY
Este Trickbone tiene el proposto, de alertar al usuario de la presencia de "(voltaje) peligrosso" sin ais-. lamento bajo de la caja del producto y que pueda tener una magnitud suficiente como para constituiir riesgo de descarga electrica.
Este*simbolo tiene el proposto de alertar al uso de la presencia de instrucones importantes sobre la operacion y mantenimiento en la informacion que viene con el producto.
PRECAUCION: Riesgo de descarga electrica iNO ABRIR!
PRECAUcION: Para disminuir el riesgo de descarga electrica, no abra la cubierta. No hay piezas utiles bajo.
Deje todo mantenimiento en manos del personal的技术icoequalificado.
ADVERTENCIA: Para registrar descargas eletricas o peso de incendio, no deje expuesto a la lluvia o humedad este aparato Antes de usar este aparato, lea mas advertencias en la guía de operation.
ECUALIZADORES Q™ SERIES
Gracias por su compra de un ecualizador gráfico série Q de Peavey. La familia Q es caracterizada por dos modelos de canales dobles y unidades de un solo canal, todas incorpando el Diseño historiario de Peavey de bajo ruido y baja distorsión. Construidos fuertamente, los ecualizadores de la série Q de PeaveyCNTAN con sliders con punto de detencion medio de 45 mm incrustados en metal para durabilitad. Estas unidades de dos espacios de rack también ofrecen controles de ganancia de ± 15 dB e indicadores LED de nivel de salute. Otras caracteristicas incluyen filtros de graves ajustables, entradas y salidas de +21 dBu e interruptores de bypass. Los filtros de los ecualizadores de la série Q estan centrados en fecuencias ISO a un 3 % de exactitud. Ya sea en el escenario, en el estudio o simplement arregrando el sonido del estereo de casa, la série Q tiene un ecualizador para ti.
CHARACTERISTICAS
Q 215B
- Canales dobles (15 bandas por canal)
- Filtros de 2/3 de octava
Rango de ecualización efectiva de 25 Hz 16 kHz - Filtros Q constantes
- 15 dB recorte / 15 dB aumento por banda
- LEDs de niveau de salute(-12 a +12 dB)
- Filtro de recorte de graves a 40 Hz de18 dB por octava
- Entradas y salidas TRS de 1/4" para operación balaceada y no balanceada
- Interruptor Bypass con LED de estatus
- Control de ganancia de15 dB recorte / 15 dB aumento
QF 215
- Canales dobles (15 bandas por canal)
- Filtros de 2/3 de octava
Rango de ecualización efectiva de 25 Hz 16 kHz - Filtros Q constantes
- 18 dB recorte / 15 dB aumento por banda
- LEDs de niveau de salute(-12 a +12 dB)
- Filtro de recorte de graves a 40 Hz de18 dB por octava
- Entradas y salidas TRS de XLR y 1/4" para operación balaceada y no balanceada
- Interruptor Bypass con LED de estatus
- Nuevos circuitos FLS (Feedback Locating System -sistema contra la retroalimentacion) para sensibilitidad mejorada
- Control de ganancia de15 dB recorte / 15 dB aumento
QF 131
- Canal stencil (31 bandas)
- Filtros de 1/3 de octava
Rango de ecualización efectiva de 20 Hz 20 kHz - Filtros Q constantes
-
18 dB recorte / 12 dB aumento por banda
-
LEDs de nivel de salute(-12 a +12 dB)
- Filtro de recorte de graves a 40 Hz de18 dB por octava
- Entradas y salidas TRS de XLR y 1/4" para operación balaceada y no balanceada
- Interruptor Bypass con LED de estatus
- Nuevos circuitos FLS® (Feedback Locating System -sistema contra la retroalimentacion) para sensibilitidad mejorada
- Control de ganancia de15 dB recorte / 15 dB aumento
PROCESO DE ECUALIZACION
Siempre comienza el proceso de ecualización con todos los sliders en su posición central (respuesta plana). Para unidades equipadas con el sistema FLS®, incrementa el volumen del sistemas hasta que ocurre la retroalimentación. Nota que el LED(s) que se ilumina y recorta el slider(s) correspondiente a esta Frequencia hasta que desaparezca la retroalimentación. En otheras manos,puede ver la luz para bajo el slider. Para el Q 215B, baja cada slider hasta que la Frequencia de retroalimentación sea encontrarada. Baja los sliders con movimientos pequeños para evaporar Cambios drásticos en la calidad del sonido. Así mismo,losurrentos excessivos de frequencies你能 darrear en retroalimentación.
HAY QUE TENER CUIDADO CUANDO SE TRATE DE INIncrementAR FRECUENCIAS POR DEBAJO DEL PUNTO DE RECORTE DE LOS TRANSDUCTORES DE LOS SISTemas
Las bocinas tíicas de reproducción de música no está disnadas para Frequencias de 20 Hz, y los transductores peuvent ser dañados por sobrecargas en frequencies graves. Los incrementos excessivos en frequencies muy graves también puede limitar el umbral del sistema entero. Encender el filtro de graves de 40 Hz es la mejor forma de evaporar这些东西 problemas.
NOTA: Conseguir tonalidad superior, ausencia de retroalimentacion y calidad de sonido pueda no siempre ser posibles conequalier ecualidrar grafico. Todos los demas elementos deben ser de alta calidad y diseñados para la aplicacion. Ninguna cantidad de ecualizacion suece corrigir un cuarto con mala acustica, mal posiconcimiento de microfonos/ bocinas, o Completely corrigir o cambiar la curva de Frequencias de una bocina mala.
CHARACTERISTCASYCONTROLES

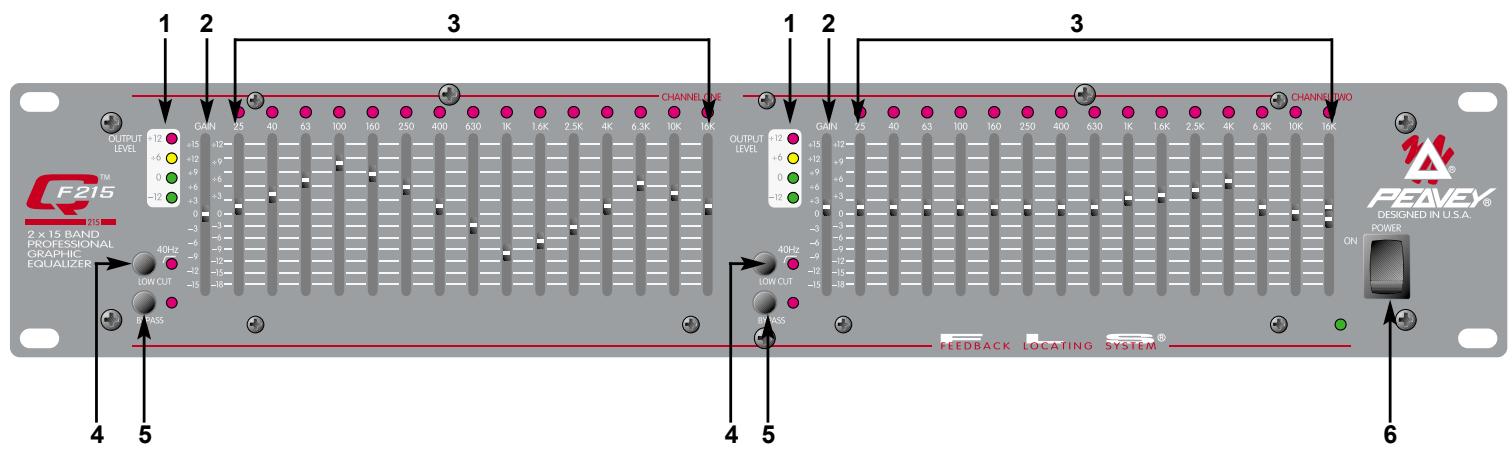

PANEL FRONTAL
(1) MEDIDOR DE LED DE NIVEL DE SALIDA
Esta série de LEDs indica el nivel de salute de -12 dB a + 12 dB
(2) GANANCIA
Este control calibrado regula la ganancia general de la SECCION DEL ECUALIZADOR (3). La ganancia unitaria a工程技术 de laceda de la senal se puee mantener recuperando la ganancia de la senal en este punto. El proceso de ecualizacion sue dar como resultado perdida de senal perceptible. Para compensar esta perdida, activa el interruptor de BYPASS (5) y compare el nivel de la senal con el nivel del ecualizador. Incrementa el control de GANANCIA hasta que el ecualizador aproxime el nivel de la senal de bypass. Deja que tous oidos Sean tu guia.
(3) SECCION DEL ECUALIZADOR
Estos controls calibrados con centro marcado ajustan lacantidad de incremento o recorte de sus respectivas Frequencias. Son ajustables de 18 dB de recorte a 12 dB de incremento (12 dB de recorte a 15 dB de incremento en el 215B). Para unidades equipadas con FLS (sistema contra retroalimentacion), el LED encima de cada banda se iluminará como indicator de retroalimentacion en esta Frequencia.
(4) FiltrodeRECORTEDEGRAVES
Este interruptor activa el filtro de recorte de graves que no acepta Frequencias bajo de los 40Hz . La perdida de frequencies (roll-off) es de 18 dB por octava con el interruptor activado. Este filtro operará inclusive con el interruptor de BYPASS (5) activado. El LED adyacente indica suactivación.
(5) BYPASS
Este interruptor permite que la seals pase por la unidad sin ser afectada, a exception del FILTRO DE RECORTE DE GRAVES (4). Cuando el interruptor está activado, la seals es mandada de la ENTRADA (10 y 11), a工程技术 del filtró de graves a la salida (8 y 9).
(6) CORRIENTE
Este interruptor de dos/DDs aplica corriente a la unidad cuando está en la posicjion de encendido (ON). El LED verde adyacente indica que la unidad está recibiendo corriente.

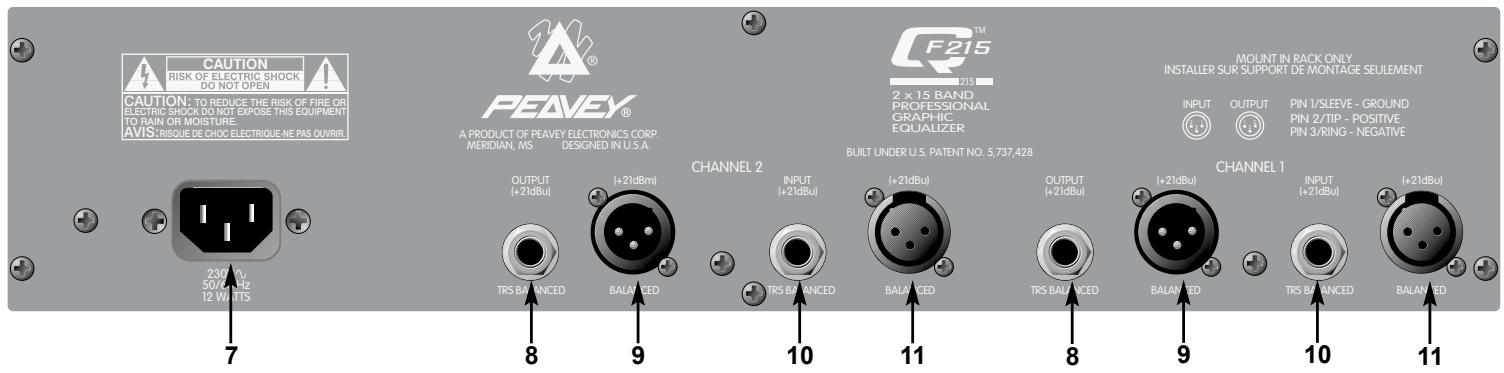

PANEL TRASERO
(7) CONECTOR PRINCIPAL DE CORRIENTE
Este es un conector IEC estandar. Un cable de CA con los requisitos necessarios de voltaje es incluido en el paquete.
Nunca se rompa el tercer contacto de tierra de ningún aparato. Este ha sido incluido por seguridad. Si la fuente de corriente no conta con una connexion de tierra, se debe utilizes un adaptor con tierra y el tercer contacto debe ser aterrizzato propiamente. Para prevenir el riesgo de toques electricos o fuego, siempre hay que asegurar que el ecualizador y todo el equipo con él asociado está propiamente aterrizzato.
(8) SALIDA BALANCEADA TRS
Estos connectadores de 1/4" estéreo (punta, anillo, manga) proveenitters balanceada.
cuando se use connectores TRS y cables de 2 conductores sellados. Cuando se use un cable mono de 1/4" (TS) tipo pone, laitters no es balanceada.
(9) SALIDA XLR
Estos 3 connectadores masculinos proveen salute balanceada cuando se usesan conectores XLR femininos.
(10) ENTRADA BALANCEADA TRS
Estos conectadores de 1/4" estéreo (punta, anillo, manga) proveen entrada balanceada cuando se use conectores TRS y cables de 2 conductores sellados. Cuando se use un cable mono de 1/4" (TS) tipo phone, la entrada no es balanceada.
(11) ENTRADA XLR
Estos 3 connectadoresomeninosproveenentradabalanceada cuando seusan conectores XLR masculinos.
| ESPECIFICACIONES* | QTM F131 | QTM 215B | QTM F215 | |
| Filtro Q | 4.77 | 2.3 | 2.3 | |
| Frecuencias filtradas (Hz) | 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1 K, 1.25 K, 1.6 K, 2 K, 2.5 K, 3.15 K, 4 K, 5 K, 6.3 K, 8 K, 10 K, 12.5 K, 16 K, 20 K | 25, 40, 63, 100, 160 | 25, 40, 63, 100, 160, 250, 400, 630, 1 K, 1.6 K, 2.5 K, 4 K, 6.3 K, 10 K, 16 K | |
| Incremento máximo y filtros de recort | +12 dB / -18 dB | +15 dB / -15 dB | +12 dB / -18 dB | |
| Ruido de salute | ||||
| Modo Bypass | -101 dBV | -100 dBV | -100 dBV | |
| Modo Filtrado (Plano) | -95 dBV | -98 dBV | -98 dBV | |
TODOS LOS MODELOS
| Respuesta de Frecuencias: | ± 1 dB (20 Hz – 20 kHz) |
| Distorsión: | .002% (20 Hz – 20 kHz) |
| Impedancia de Entrada: | Balanceada 20 K ohmios (impedancías iguales a la tierra) |
| Impedancia de Salida: | 660 ohmios |
| Nivel Másimo de Entrada: | +18 dBV (8 V RMS) |
| Nivel Másimo de Salida: | -18 dBV no balanceado; +21 dBV balanceado |
| Nivel de Entrada Nominal: | 0 dBV (1 V RMS) |
| Nivel de Salida Nominal: | 0 dBV (1 V RMS) |
| Umbral de Entrada: | Nominal 18dB |
| Umbral de Salida: | 18 dB |
| Incremento máximo y recorte de ganancia: | +15 dB / -15 dB |
| Filtro de Graves: | 40 Hz @ 18 dB por octava |
| Requisitos de Poder: | Domestico: 120 VAC, 60 Hz, 12 Watts Para Exportación: 220/230 VAC, 50/60 Hz, 12 Watts |
| Dimensiones: | 3.5" (89 mm) A x 19" (483 mm) A x 7.375" (187 mm) P |
| Peso: | 7.8 lbs. (3.54 kg) |
- Todas la asignaciones son tíPICas a menos que se advierte de另一边 forma. 0 dBV = 1 voltio. Todas las asignaciones a referencia nominal de salute (0 dBV) a menos que se advierte de另一边 forma
NOTA: Todas las specifications han sido medidas con entrada de 1 V RMS, calidad no balanceada, sliders en punto medio, y todos los interruptoresURTa a menos que se advierta de other forma.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
ADVERTENCIA: Al utiliser productos electricos se deben Respectar las precaucionesbasicas, que incluyen lassiguidentes:
- Lea estas instrucciones.
- Conserve estas instrucciones.
- Preste atencion a todas las advertencias.
- Respete todas las instrucciones.
- No utilise este aparato circa del agua. Por exemple, circa o dentro de baneras, piscinas, lavaderos, sotanos humedes, etc.
- Limpie el aparato solamente con un trapo humedo.
- No bloqueaculara de las aberturas de ventilacion.Instale el aparato de acuero con las instrucciones del fabricante.No debe ser colocado contra la pared sin separacion o bajo de una cubierta que impida el flujo de aire de ventilacion.
- No instale el aparato cerca de fuentes de calor, tales como radiadores, registers de calefaction, estufas u otheros aparatos que produzan calor (incluo amplificadores).
- No anule la func i de segud de los enufes de tio polarizado o con toa de tierra. El enchufe de tio polarizado tieno dos patas planas, una m as ancha que la ora. El enchufe con toma de tierra tieno dos patas planas y un tercer terminal de toma de tierra. La pata mas ancha o el tercer terminal se proportionsan para su segudad. Cuando el enchufe provisto no sirve para su receptaculo de alimentacion, consulte a un electricista para reemplazar el receptaculo obsoleto. No interrupma nunca la toma de tierra. Escribanos y Solicite mystro folleto Gratis "Riesgo de descarga electrica y puesta a tierra". Conecte el aparato unicamente a una fuente de alimentacion del tipo marcado en la unidad, circa del cable de alimentacion electrica.
- Proteja el cable de alimentacion para que no lo pise o estrangule, especialmente en los enchufes, tomacorrientes y en el punto de salute del aparato.
- Utilice solo aditamentos/ accesos provistos por el fabricante.
- Utilice solo carros, plataformas, tripodes, soportes o mesas especificadas por el fabricante o vendidas con el aparato. Cuando se utilizes un carro, sea precavido al mover la combinacion carro/aparato, para evaporar lesiones en caso de vuelcos.
- Desenchufe este aparato durante tormentas electricas o@m间隙 no se lo utilise durante periodos prolongados.
- Confie todas las reparaciones a personal的技术ico calificado. Se requireservicio cuando el aparato ha sido dañado de una forma, como cuando se avería el cable de alimentación o el enchufe, se derraman liquidos o caen objetos dentro del aparato o el本身就是 expuso a la lluvia o la humedad, no funciona normalmente o se lo dejo caer.
- Si este producto se monta en un bastidor para equipos, se debe instalar un soporte posterior.
- La exposión a niveles de ruido extremadamente altos能把 provocar perdidas auditivas permanentes. La susceptibilitad de los individuos a las perdidas auditivas inducidas por ruido varía considerablemente, pero casi todos sufrirán una perdida auditiva si se exponen a un nivel de ruido lo suficientemente intenso, durante un periodo sufiente. La Administración del Trabajo y la Salud del@gobierno de los Estados Unidos (OSHA), ha especified los siguientes niveles permitidos de exposión al ruido:
| Duración diaria en horas | Nivel de sonido en dBá, respuesta lenta |
| 8 | 90 |
| 6 | 92 |
| 4 | 95 |
| 3 | 97 |
| 2 | 100 |
| 1 1/2 | 102 |
| 1 | 105 |
| 1/2 | 110 |
| 1/4 o menos | 115 |
Según la administración OSHA, toda exposión que exceeda los limites permitidos indicados más arriba, pueda producir una perdida auditiva. Para evaporar perdidas auditivas permanentes, si la exposión exceeda los limites precedentes cuando se opera este equipo de sonido, se deben utilizar tapones o protectores de los canales auditivos o por sobre los oídos. Para asegurarse contra la exposión a niveles de presión sonora peligrosos, se recomienda que cuando estaunidad está funciona, todas las personas expuestos a equipos capaces de produir niveles de presión sonora alto como este sistemas amplificador, estén protegadas mediante protectores auditivos.
