BEDIENUNGSANLEITUNG PV 215EQ PEAVEY
WICHTIGE SICHERHEITSHINWEISE ACHTUNG: Beim Einsatz von Elektrogeräten müssen u.a. grundlegende Vorsichtsmaßnahmen befolgt werden:
Lesen Sie sich diese Anweisungen durch. Bewahren Sie diese Anweisungen auf. Beachten Sie alle Warnungen. Befolgen Sie alle Anweisungen. Setzen Sie dieses Gerät nicht in der Nähe von Wasser ein. Reinigen Sie es nur mit einem trockenen Tuch. Blockieren Sie keine der Lüftungsöffnungen. Führen Sie die Installation gemäß den Anweisungen des Herstellers durch. Installieren Sie das Gerät nicht neben Wärmequellen wie Heizungen, Heizgeräten, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen. Beeinträchtigen Sie nicht die Sicherheitswirkung des gepolten Steckers bzw. des Erdungssteckers. Ein gepolter Stecker weist zwei Stifte auf, von denen einer breiter ist als der andere. Ein Erdungsstecker weist zwei Stifte und einen dritten Erdungsstift auf. Der breite Stift bzw. der dritte Stift dient Ihrer Sicherheit. Sollte der beiliegende Stecker nicht in Ihre Steckdose passen, wenden Sie sich bitte an einen Elektriker, um die ungeeignete Steckdose austauschen zu lassen. Schützen Sie das Netzkabel, sodass niemand darauf tritt oder es geknickt wird, insbesondere an Steckern oder Buchsen und ihren Austrittsstellen aus dem Gerät. Hinweis – Nur für Großbritannien: Sollte die Farbe der Drähte in der Netzleitung dieses Geräts nicht mit den Klemmen in Ihrem Stecker übereinstimmen, gehen Sie folgendermaßen vor: a) Der grün-gelbe Draht muss an die mit E (Symbol für Erde) markierte bzw. grüne oder grün-gelbe Klemme angeschlossen werden. b) Der blaue Draht muss an die mit N markierte bzw. schwarze Klemme angeschlossen werden. c) Der braune Draht muss an die mit L markierte bzw. rote Klemme angeschlossen werden. Verwenden Sie nur die vom Hersteller erhältlichen Zubehörgeräte oder Zubehörteile. Verwenden Sie nur einen Wagen, Stativ, Dreifuß, Träger oder Tisch, der den Angaben des Herstellers entspricht oder zusammen mit dem Gerät verkauft wurde. Wird ein Wagen verwendet, bewegen Sie den Wagen mit dem darauf befindlichen Gerät besonders vorsichtig, damit er nicht umkippt und möglicherweise jemand verletzt wird. Trennen Sie das Gerät während eines Gewitters oder während längerer Zeiträume, in denen es nicht benutzt wird, von der Stromversorgung. Lassen Sie sämtliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchführen. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Art beschädigt wurde, etwa wenn das Netzkabel oder der Netzstecker beschädigt wurden, Flüssigkeit oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal arbeitet oder heruntergefallen ist. Der Erdungsstift darf nie entfernt werden. Auf Wunsch senden wir Ihnen gerne unsere kostenlose Broschüre „Shock Hazard and Grounding“ (Gefahr durch elektrischen Schlag und Erdung) zu. Schließen Sie nur an die Stromversorgung der Art an, die am Gerät neben dem Netzkabel angegeben ist. Wenn dieses Produkt in ein Geräte-Rack eingebaut werden soll, muss eine Versorgung über die Rückseite eingerichtet werden. Belastung durch extrem hohe Lärmpegel kann zu dauerhaftem Gehörverlust führen. Die Anfälligkeit für durch Lärm bedingten Gehörverlust ist von Mensch zu Mensch verschieden, das Gehör wird jedoch bei jedem in gewissem Maße geschädigt, der über einen bestimmten Zeitraum ausreichend starkem Lärm ausgesetzt ist. Die US-Arbeitsschutzbehörde (Occupational and Health Administration, OSHA) hat die folgenden zulässigen Pegel für Lärmbelastung festgelegt: Dauer pro Tag in Stunden Geräuschpegel dBA, langsame Reaktion
Laut OSHA kann jede Belastung über den obenstehenden zulässigen Grenzwerten zu einem gewissen Gehörverlust führen. Sollte die Belastung die obenstehenden Grenzwerte übersteigen, müssen beim Betrieb dieses Verstärkungssystems Ohrenstopfen oder Schutzvorrichtungen im Gehörgang oder über den Ohren getragen werden, um einen dauerhaften Gehörverlust zu verhindern. Um sich vor einer möglicherweise gefährlichen Belastung durch hohe Schalldruckpegel zu schützen, wird allen Personen empfohlen, die mit Geräten arbeiten, die wie dieses Verstärkungssystem hohe Schalldruckpegel erzeugen können, beim Betrieb dieses Geräts einen Gehörschutz zu tragen. BEWAHREN SIE DIESE SICHERHEITSHINWEISE AUF!
DEUTSCH PV®215EQ Graphic Equalizer Beschreibung Vielen Dank, dass Sie sich für den Graphik-EQ PV 215EQ von Peavey Electronics entschieden haben. Der PV 215EQ ist ein Zweikanal-EQ in Peaveys legendärem geräusch- und verzerrungsarmen Design. Die robusten PV 215EQs besitzen in der mittleren Position einrastende Fader-Regler und bieten ±12 dB Verstärkung und ein LED-Display zur Anzeige des Pegels. Weitere Merkmale sind symmetrierte Ein- und Ausgänge und Bypass-Schalter. Ob auf der Bühne, im Studio oder einfach an der Hifi-Anlage zu Hause - der PV 215EQ ist der richtige EQ. Merkmale ➡ Zwei Kanäle (15 Bänder je Kanal) ➡ 2/3-Oktavfilter ➡ 25 Hz bis 16 kHz effektiver Abgleichbereich ➡ Constant-Q-Filte ➡ 12 dB Anhebung/Absenkung pro Band ➡ Pegel-LEDs (-12 bis +17 dB) ➡ Tiefpassfilter-Schalter mit Status-LED ➡ XLR-Eingänge und -Ausgänge für symmetrierten Betrieb ➡ Bypass-Schalter mit Status-LED ➡ Ground-Lift-Schalter Abgleich Am Beginn des Abgleichs sollten alle Schieberegler sich Mittelstellung (flaches Ansprechen) befinden. Erhöhen Sie den Pegel, bis das Gerät beginnt, ein Feedback zu erzeugen, und regeln Sie die einzelnen Fader herunter, um die Feedback-Frequenz zu finden. Schieben Sie die Fader nur in kleinen Schritten herunter, damit die Klangqualität nicht leidet. Ebenso kann ein übermäßiges Anheben einer Frequenz Feedback erzeugen. Seien Sie vorsichtig, wenn Sie Frequenzen unterhalb der Lautprecher-Grenzfrequenz des Lautsprechersystems anheben. Da gängige Lautsprecherboxen nicht für 20 Hz ausgelegt sind, können übermäßig angehobene Niederfrequenzen zu Schäden am Lautsprecher führen. Ebenso kann ein übermäßiges Anheben bei sehr niedrigen Frequenzen den System-Headroom insgesamt einschränken. Diese Probleme lassen sich am besten vermeiden, indem Sie den Tiefpassfilter einschalten. HINWEIS: Ein EQ alleine gewährleistet noch nicht überlegene Klangqualität, Ausschluss von Feedback und hervorragend klingende Systeme. Auch die übrigen Systemkomponenten müssen hochwertig und für den jeweiligen Einsatz geeignet sein. Ein Raum mit schlechter Akustik, eine ungeeignete Mikro- oder Lautsprecheranordnung oder die Ansprechkurve eines schlechten Lautsprechers lassen sich durch keinen noch so umfangreichen Abgleich korrigieren.

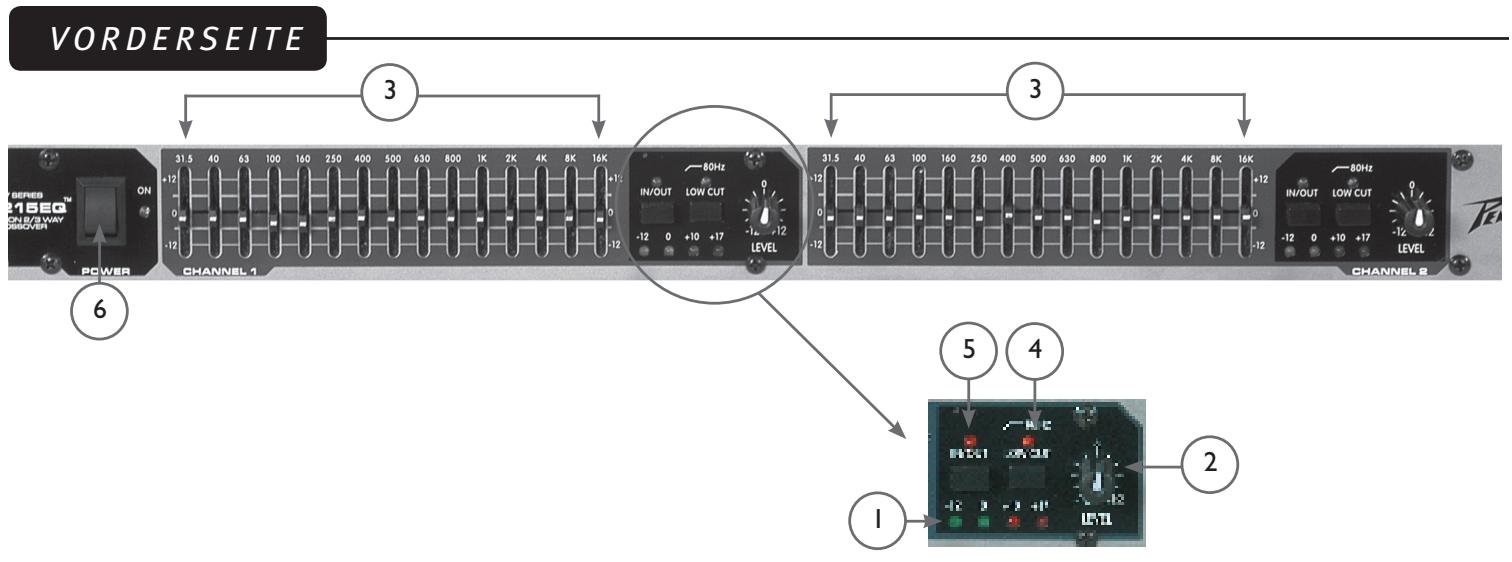

LED-PEGELMESSER (1) Diese LED zeigt den Pegel von -12 dB bis +17 dB an PEGELREGLER (2) Mit diesem Regler lässt sich der Gesamtpegel der EQUALIZER-STUFE einstellen. Die Leistungsverstärkung der gesamten Signalkette kann durch die Rückgewinnung von verlorenem Signal-Gain erhalten werden. Der Abgleich kann zu einem spürbaren Signalverlust führen. Um diesen Verlust auszugleichen, drücken Sie den BYPASS-Schalter (5) und vergleichen den Signalpegel mit dem abgeglichenen Pegel. Erhöhen Sie LEVEL so weit, bis der abgeglichene Pegel ungefähr dem Bypass-Pegel entspricht. Vertrauen Sie dabei auf Ihr Gehör. EQUALIZER-STUFE (3) Mit diesen geeichten, arretierbaren Reglern stellen Sie ein, wie weit die jeweiligen Frequenzen abgesenkt bzw. angehoben werden. Sie sind von -12 dB (Absenkung) bis +12 dB (Anhebung) einstellbar. TIEFPASSFILTER (4) Mit diesem Schalter wird ein Filter aktiviert, der Frequenzen unter 40 Hz abweist. Die Frequenzdämpfung beträgt 18 dB pro Oktave bei aktiviertem Schalter. Dieser Filter arbeitet selbst bei aktiviertem BYPASSSchalter (5). Ist der Schalter aktiviert, leuchtet die zugehörige rote LED auf. BYPASS (5) Ist dieser Schalter aktiviert, umgeht das Signal alle Funktionen außer dem TIEFPASSFILTER (4). In diesem Fall wird das Signal vom EINGANG (10 und 11) über den Tiefpassfilter zum Kanalausgang geführt. Wenn Bypass aktiv ist, leuchtet die LED über dem Schalter. POWER (6) Steht dieser Kippschalter mit 2 Stellungen auf ON, wird das Gerät mit Netzstrom versorgt. Wenn die zugehörige rote LED aufleuchtet, ist die Netzversorgung aktiv. WARNUNG DER AN/AUS SCHALTER IN DIESEM GERÄT UNTERBRICHT NICHT BEIDE SEITEN DES NETZES. AUCH WENN DER SCHALTER AUF "AUS" STEHT KANN IM INNERN DES GERÄTES IMMER NOCH GEFÄHRLICHE ELEKTRISCHE ENERGIEN VORHANDEN SEIN.

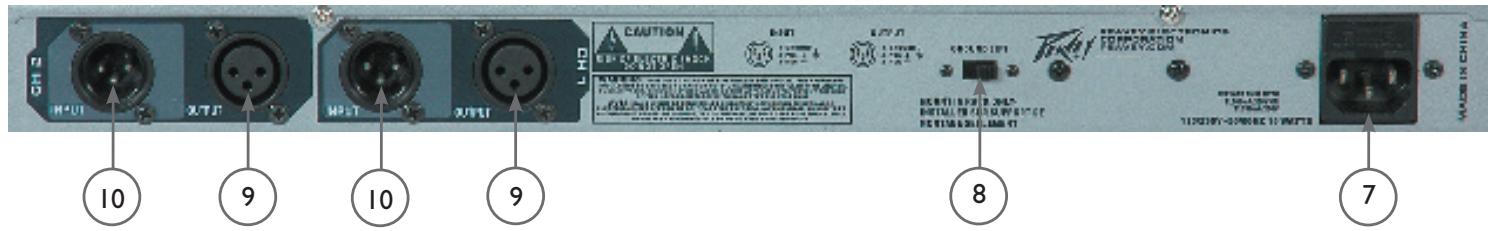

IEC-NETZSTECKER (7) Hierbei handelt es sich um einen genormten IEC-Netzstecker. Ein Wechselstrom-Netzkabel mit dem entsprechenden Wechselstromstecker und den entsprechenden Werten für die erforderliche Betriebsspannung liegt bei. Der Erdungsstift eines Geräts darf keinesfalls entfernt werden. Er ist zu Ihrer Sicherheit vorhanden. Fehlt der Erdungsstift an der verwendeten Steckdose, muss ein geeigneter Erdungsadapter verwendet und die dritte Ader korrekt geerdet werden. Um elektrische Schläge oder Brände auszuschließen, müssen der Equalizer sowie sämtliche zugehörigen Ausrüstungsteile korrekt geerdet werden. In den IEC-NETZSTECKER ist der NETZSICHERUNGSHALTER integriert. Lässt sich dieses Gerät aus irgendeinem Grund nicht einschalten, entfernen Sie die Sicherung, indem Sie den Halter herausziehen. Überprüfen Sie, ob die Sicherung betriebsbereit ist. Ist dies nicht der Fall, ersetzen Sie diese Sicherung durch eine Sicherung gleichen Typs mit dem gleichen Wert. Sollte die Sicherung weiter Probleme bereiten, wenden Sie sich an ein zugelassenes Peavey-Service-Center in Ihrer Nähe. GROUND-LIFT-SCHALTER (8) Damit wird die Gehäusemasse getrennt, während der Hauptsicherungsleiter nicht unterbrochen wird. Dies ist nützlich, wenn es zu Brummstörungen kommt, und hält das Gerät in einem sicheren Zustand. XLR INPUT (9) Diese 3-Pin Buchsen sorgen für einen symmetrierten Eingang bei Verwendung mit XLR-Steckern. XLR OUTPUT (10) Diese 3-PIN Buchsen sorgen für einen symmetrierten Ausgang bei Verwendung mit XLR-Steckern.
PV ®215EQ Graphic Equalizer TECHNISCHE DATEN Kanäle: 2 Stecker: Symmetrierte Ein- und Ausgänge (XLR) Bänder: 15 pro Kanal Frequenzmitten: 31.5 Hz, 40 Hz, 63 Hz, 100 Hz, 160 Hz, 250 Hz, 400 Hz, 500 Hz, 630 Hz, 800 Hz, 1 kHz, 2 kHz, 4 kHz, 8 kHz, 16 kHz Eingangsimpedanz: 20k ohms Ausgangsimpedanz: 1.5k ohms Maximaler Ausgangspegel: 11 VAC Pegelregler: +/- 12 dB Rauschabstand: 90 dB Verzerrung: 0.03% Power: 120 Leistungsaufnahme: 15 watts
